Моторный грейфер для транспортировкидлинномерных грузов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 804568
Авторы: Афоничев, Гончаренко, Котельников, Морохин
Текст

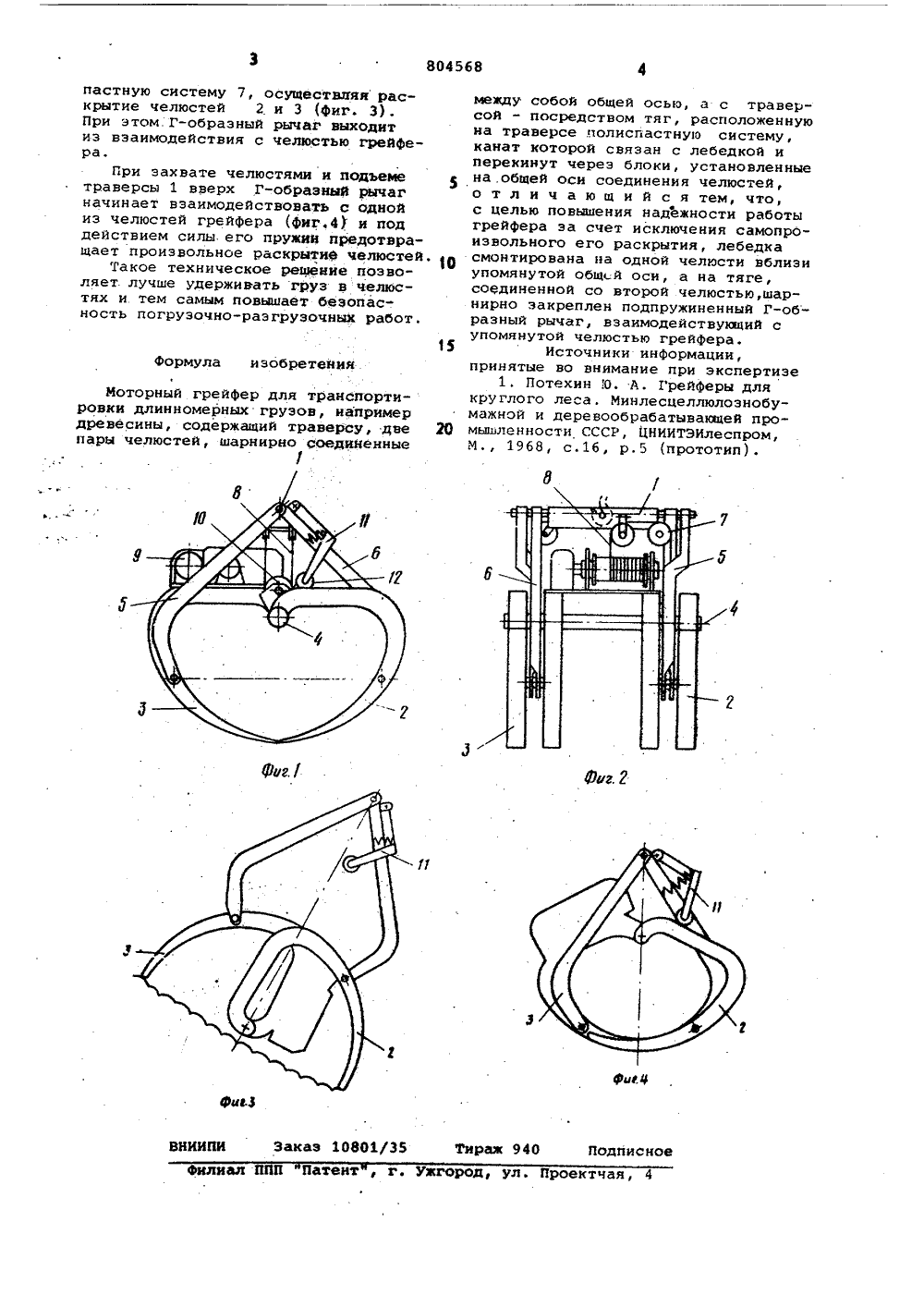

Союз Советских Социалистических Республик(51)М. Кл з В 66 С 3/14 с присаедммемием заявим М Государстаеииый комитет СССР о делам изобретеиий и открытийДата опубликования описания 15. 02. 81 В, И. Иорохин, Н. Т. Гончаренко, Ю, А. Котельй 4 ффщии Л. И. Афоничев . , ф 4 Я1,:-, л ТЕВХИО(54) МОТОРНЫИ ГРЕЙФЕР ДЛЯ ТРАНСПОРТИРОВКИ ДЛИННОИЕРНь 1 Х ГРУЗОВИзобретение относится к грузоподьемной технике,в частности к грейферным механизмам, предназначенным для осуществления погрузочно-разгрузочных работ с длиниомерными матерна"5 лами, например древесиной.Известен моторный грейфер для транспортировки длинномерных материалов, например, древесины, содер-. жащий траверсу, две пары челюстей, шарнирно соединенные между собой общей осью, а с траверсой - посредством тяг, расположенную.на траверсе т:олнспастную систему, канат которой связан с лебедкой и пере кинут через блоки, устаНОВленные на общей оси соединения челюстей (1),Этот моторный грейфер недостаточно надежен в эксплуатации, так как ф возможно самопроизвольное его раскры" тие под действием веса груза.Цель изобретения - повышение надежности работы грейфера за счет исключения самопроизвольного его раскрытия.Укаэанная цель достигается тем, что лебедки грейфера смонтированы на одной челюсти вблизи упомянутой общей оси, а на тяге, соединенной ЗО со второй челюстью, шарнирно закреплен подпружнннный Г-образный ры- . чаг, взаимодействующий с упомянутойчелюстью греВфера.На фиг.1 представлен грейфер, общий внд; на фнг.2 - грейфер, вид сбоку; на фиг.3 - грейфер перед началом захвата; на фиг.4 - грейфер с грузом.Грейфер содержит траверсу 1,две пары челюстей 2 и 3, шарнирно соединенные между собой общей осью 4, а с траверсой - посредством тяг 5 и 6. На траверсе расположена полиспастная система 7, канат 8 ко- торой связан с лебедкой 9 и перекинут через блоки 10, установленные на концах, на общей оси 4 соединения челюстей Лебедка 9 смонтирована на челюсти 2, вблизи общей оси 4, а на тяге 6 шарнирно закреплен подпружиненный Г-образный рычаг 11, свободный конец которого через ро-. лик 12 взаимодействует с упомянутой. челюстью 2 грейфера.Грейфер работает следующим образом.При опускании грейфера для захвата груза включается лебедка 9, которая, вращаясь, приводит в движение полис804568 г.2 Фив ПИ Заказ 10801/ ППП Патент , г. Ужгород, ул. Проектчая пастную систему 7, осуществдяя раскрытие челюстей 2. и 3 (Фиг. 3).При этом.Г-образный рычаг выходитиз вэаимодействия с челюстью грейФера,при захвате челюстями и подъеметраверсы 1 вверх Г-образный рычагначинает взаимодействовать с однойиэ челюстей грейфера (Фиг,41 и поддействием силы его пружин предотвращает произвольное раскрытие челюстей. оТакое техническое решение позволяет. лучше удерживать груз в челюстях и тем самым повышает безопасность погрузочно-разгрузочных работ,формула изобретения1Моторный грейфер для транспортировки длинномерных грузов, например древесины, содержащий траверсу, две пары челюстей, шарнирно соединенные между собой общей осью, а с траверсой - посредством тяг, расположеннуюиа траверсе полиспастную систему,канат которой связан с лебедкой иперекинут через блоки, установленныена.общей оси соединения челюстей,о т л и ч а ю щ н й с я тем, что,с целью повышения надежности работыгрейфера эа счет исключения самопроизвольного его раскрытия, лебедкасмонтирована на одной челюсти вблизиупомянутой обуй осн, а на тяге,соЕдиненной со второй челюстью,шарнирно закреплен подпружиненный Г-образный рычаг, взаимодействующий супомянутой челюстью грейфера.Источники информации,принятые во внимание при экспертизе1. Потехин О. Л. ГрейФеры длякруглого леса. Минлесцеллюлознобумажной и деревообрабатывающей промышленности СССР, ЦНИИТЭИлеспром,М., 1968, с,16, р,5 (прототип). Тираж 940 Лодписно
СмотретьЗаявка
2542450, 14.11.1977
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТМЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙПРОМЫШЛЕННОСТИ
МОРОХИН ВЕНИАМИН ИВАНОВИЧ, ГОНЧАРЕНКО НИКОЛАЙ ТИМОФЕЕВИЧ, КОТЕЛЬНИКОВ ЮРИЙ АЛЕКСЕЕВИЧ, АФОНИЧЕВ ЛЕОНИД ИВАНОВИЧ
МПК / Метки
МПК: B66C 3/14
Метки: грейфер, грузов, моторный, транспортировкидлинномерных
Опубликовано: 15.02.1981
Код ссылки
<a href="https://patents.su/2-804568-motornyjj-grejjfer-dlya-transportirovkidlinnomernykh-gruzov.html" target="_blank" rel="follow" title="База патентов СССР">Моторный грейфер для транспортировкидлинномерных грузов</a>
