Способ изготовления винтовых пружин с малым внутренним диал1етром
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

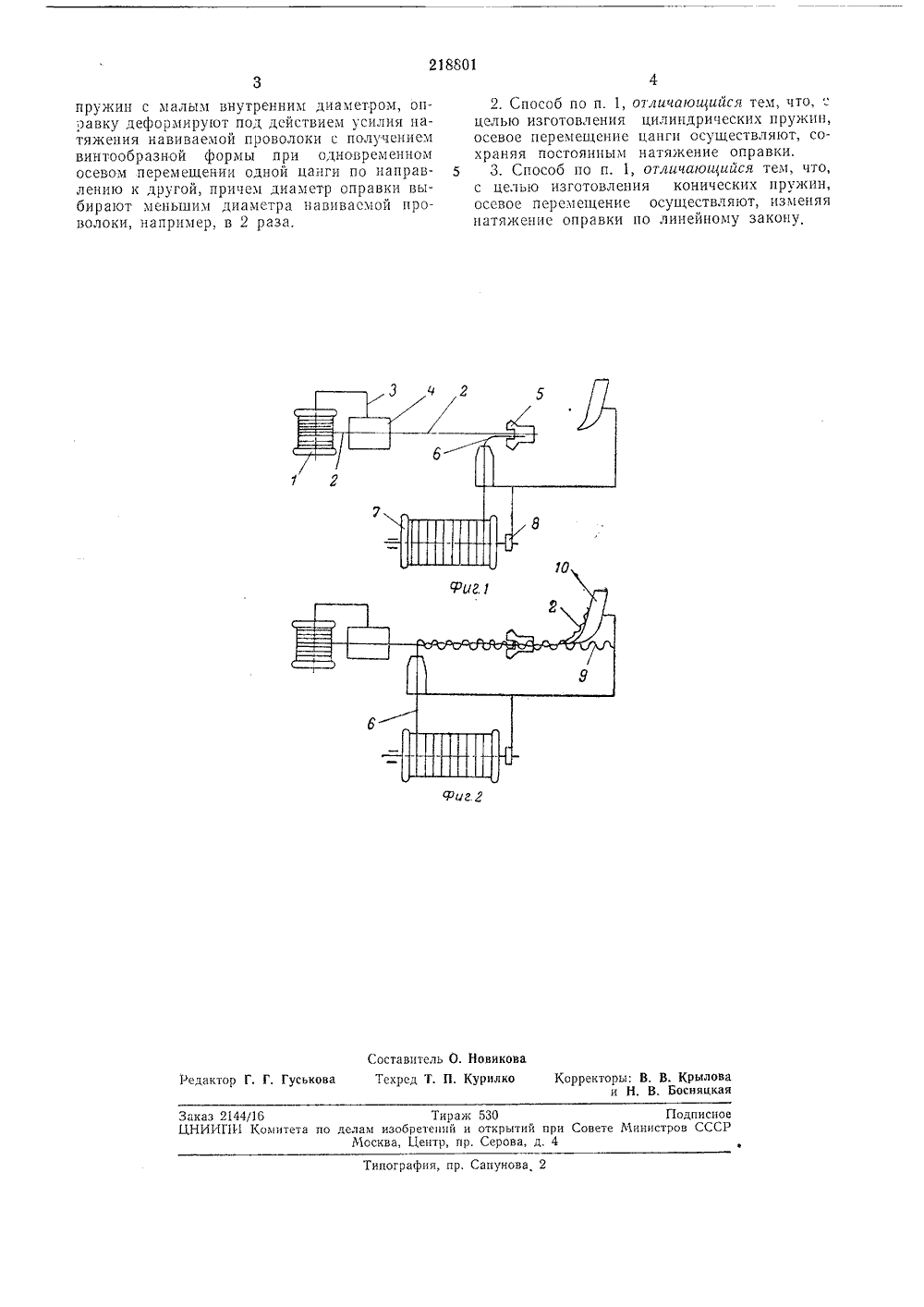

П ИСАЙИ ОБРЕТЕНИ 28803 Союз Советспиоцивпиотичо;:и ивРеспублии К АВТОРСК ВИДЕТЕЛЬС Зависимое от авт, свидетельстваЗаявлено 10,1 Ч,1967 ( 1147332/2с присоединением заявкиПриоритет л,М 11 К В 211 Комитет по де ивооретеиий и открытий публиковано ЗОХ.1968. Бюллетень18ата опубликования описания 15 Х 111,1968 ДК 621,778.27-27при Совете Ииииотров СССРвторызобретен Р. Н. Назыров и Л. М. Кувалдинй филиал Всесоюзного научно-исследовательско хирургической аппаратуры и инструментов Каза аявител ститута ПОСОБ ИЗГОТОВЛЕНИЯ ВИНТОВЫХ ПРУЖ С МАЛЫМ ВНУТРЕННИМ ДИАМЕТРОМПредмет пзобрете 5 1, Способ изгот малым внутренни проволоки на опр ными во вращаю тем, что, с целью 0 рических размеровления винтовыдиаметром пуавку с концамищихся цангах, отувеличения точиов пружин и и х пружин с тем навивкизакрепленличаюиийсяости геометзготовл ения еобл спос ние. Известен способ изготовления винтовых пружин с малым внутренним диаметром, заключающийся в навивке проволоки на вращающуюся жесткую оправку в винтообразную форму и последующей обкатке этой формы по наружному диаметру с постепенным уменьшением его до получения необходимого размера.Для увеличения точности геометрических размеров пружин и изготовления пружин с малым внутренним диаметром предлагается оправку деформировать под действием усилия натяжения називаемой проволоки с получением винтообразной формы при одновременном осевом перемещении одной цанги по на. правлению к другой. При этом диаметр оп. равки выбирают меньшим диаметра навивае. мой проволоки, например, в 2 раза.Кроме того, для изготовления цилиндрических пружин осевое перемещение цанги осуществляют, сохраняя постоянным натяжение оправки, а для изготовления конических пружин осевое перемещение осуществляют, изменяя натяжение оправки по линейному закону. фиг. 1 изображено описываемое приспо ие для осуществления предложенного а; на фиг. 2 - то же, рабочее положе Катушку 1 с оправкой 2, в качестве которойприменяют тонкую стальную нить, закрепляют на вращающеися раме 3. Соосно с этои рамой устанавливают специальное устройство 4, обеспечивающее заданное осевое перемещение, фиксацию и натяг оправки. Свободный 5 конец оправки пропускают через это устройство и закрепляют в цанге Б станка. В этой же цанге крепят свободный конец навиваемой проволоки 6, поступающей с бухты 7. Послед.нюю устанавливают на стойке 8 подвижного 10 суппорта.Вращая одновременно специальное устройство и цангу станка, проволоку навивают на оправку, которая в процессе навивки вытесняется и принимает винтообразную форму.15 После навивки заданного количества витковнавитая пружина 9 вместе с оправкой отводится вдоль по оси на определенное расстояние.Со второго цикла одновременно с навивкой 20 проволоки оправка снимается с ранее навитойпружины специальным ножом 10, и готовое изделие откусывается,218801 Составитель О. НовиковаРедактор Г, Г. Гуськова Текред Т. П. Курилко Корректоры: В. В. Крыловаи Н. В. Босняцкая Заказ 2144/16 Тираж 530 ГодписноеЦНИИГИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 пография, пр, Сапунова 2 пружин с малым внутренним диаметром, оправку деформируют под действием усилия натяжения навиваемой проволоки с получением Винтоооразной формы при одновременном осевом перемещении одной цанги по направлению к другой, причем диаметр оправки выбирают меньшим диаметра навиваемой проволоки, например, в 2 раза,2. Способ по п, 1, Отличаюиийся тем, что, .целью изготовления цилиндрических пружин, осевое перемещение цангп осуществляют, сохраняя постоянным натяжение оправки.5 3. Способ по п. 1, отличаюшийся тем, что,с целью изготовления конических пружин, осевое перемещение осуществляют, изменяя натяжение оправки по линейному закону
СмотретьЗаявка
1147332
Казанский филиал Всесоюзного научно исследовательского института, хирургической аппаратуры, инструментов
Н. Назыров, Л. М. Кувалдин
МПК / Метки
МПК: B21F 3/04, B21F 35/00, B65H 54/02
Метки: винтовых, внутренним, диал1етром, малым, пружин
Опубликовано: 01.01.1968
