Способ определения предельного износа режущего инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

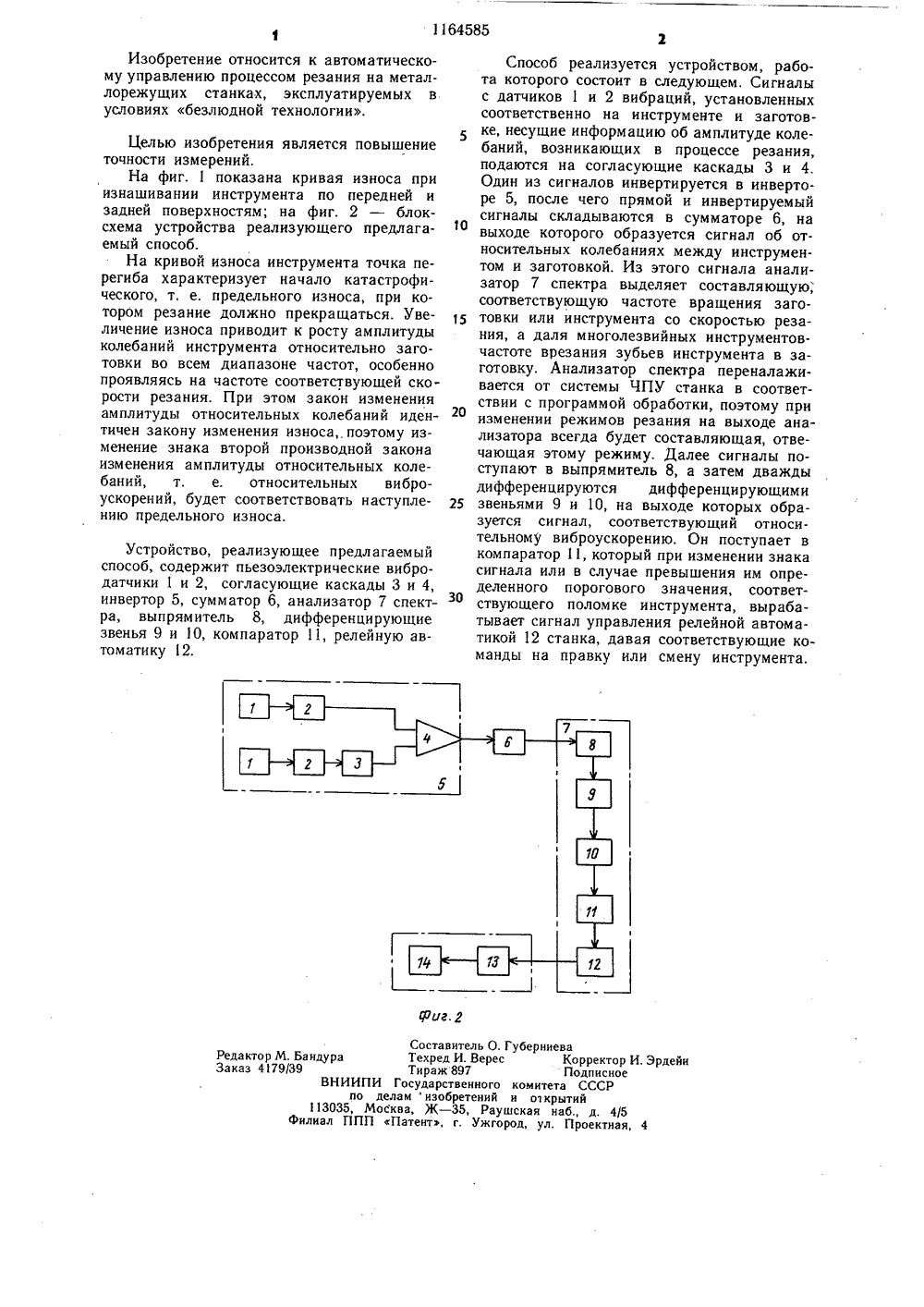

СОКИ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А Фш (з 01 И 3/58 НИЕ ИЗОБРЕТЕ ТЕЛЬСТВ П(54) (57) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕЛЬНОГО ИЗНОСА РЕЖУЩЕГ СТРУМЕНТА, заключающийся в то при резании измеряют амплитуду о тельных колебаний инструмента, о ющийся тем, что, с целью повышени ности измеряют амплитуды относит колебаний на частоте движения ре а начало предельного износа определ изменению знака виброускорений о тельных колебаний. СЗЪ вишь ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ С(71) Всесоюзный заочный машиностроительный институт1164585 Составитель О, Губерниева Редактор М. Бандура Техред И. Верес Корректор И. Эрдейи Заказ 4179/39 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам " изобретений и оз крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4Изобретение относится к автоматическому управлению процессом резания на металлорежущих станках, эксплуатируемых в условиях безлюдной технологии. Целью изобретения является повышение точности измерений.На фиг. 1 показана кривая износа при изнашивании инструмента по передней и задней поверхностям; на фиг. 2 - блоксхема устройства реализующего предлагаемый способ.На кривой износа инструмента точка перегиба характеризует начало катастрофического, т. е. предельного износа, при котором резание должно прекращаться. Увеличение износа приводит к росту амплитуды колебаний инструмента относительно заготовки во всем диапазоне частот, особенно проявляясь на частоте соответствую 1 цей скорости резания. При этом закон изменения амплитуды относительных колебаний идентичен закону изменения износа,. поэтому изменение знака второй производной закона изменения амплитуды относительных колебаний, т. е. относительных виброускорений, будет соответствовать наступлению предельного износа. Устройство, реализующее предлагаемый способ, содержит пьезоэлектрические вибродатчики 1 и 2, согласующие каскады 3 и 4, инвертор 5, сумматор 6, анализатор 7 спектра, выпрямитель 8, дифференцирующие звенья 9 и 10, компаратор 11, релейную автоматику 2. Способ реализуется устройством, работа которого состоит в следующем. Сигналы с датчиков 1 и 2 вибраций, установленных соответственно на инструменте и заготовке, несущие информацию об амплитуде колебаний, возникающих в процессе резания, подаются на согласующие каскады 3 и 4.Один из сигналов инвертируется в инверторе 5, после чего прямой и инвертируемый сигналы складываются в сумматоре 6, на выходе которого образуется сигнал об относительных колебаниях между инструментом и заготовкой. Из этого сигнала анализатор 7 спектра выделяет составляющую, соответствующую частоте вращения заго товки или инструмента со скоростью резания, а даля многолезвийных инструментов- частоте врезания зубьев инструмента в заготовку, Анализатор спектра переналаживается от системы ЧПУ станка в соответствии с программой обработки, поэтому при изменении режимов резания на выходе анализатора всегда будет составляющая, отвечающая этому режиму. Далее сигналы поступают в выпрямитель 8, а затем дважды дифференцируются дифференцирующими 25 звеньями 9 и 10, на выходе которых образуется сигнал, соответствующий относительному виброускорению. Он поступает в компаратор 11, который при изменении знака сигнала или в случае превышения им определенного порогового значения, соответствующего поломке инструмента, вырабатывает сигнал управления релейной автоматикой 12 станка, давая соответствующие команды на правку или смену инструмента.
СмотретьЗаявка
3556657, 21.02.1983
ВСЕСОЮЗНЫЙ ЗАОЧНЫЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
АРШАНСКИЙ МИХАИЛ МАРКОВИЧ, ЗАГОРСКИЙ АРКАДИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01N 3/58
Метки: износа, инструмента, предельного, режущего
Опубликовано: 30.06.1985
Код ссылки
