Номер патента: 1483136

Опубликовано: 30.05.1989

Автор: Аронов

МПК: F16H 19/02

Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования

...элемента, связывающего два зубчатых колссз.1-1 а фиг. 1 цзобракена схема механизма; на фиг. 2 и 3 зубчатые колеса, примеры исполнения. Механизм годеркит корпус 1, в котором на валах 2 и 3 размсц/сны два Одинаковых цо числу зубьев и диаметру начальной окрукности зубчатых колеса 4 и 5. Первое зуб /атсе колесо 4 закреплено на валу 3 жестко цод углом х, и в/срое зубчатое колсо 5 закрсц;1 с/ю ц/арцирцо на сферическом цод/циццикс 6. Вц,/ 2 совместно с зубчатым колесом 5 цзсет возможность возвратно-постуцатсль/нго Осевсго цсремешеци 5 Зуб/атыс кодссе могут быть прямозусымц, цри этом Олио цз цих изготавливают с рсбордамц 7 (фиг. 2). Колеса могут быть шевронными (фиг. 3), количество пар зубчатых колес может быть более двух.Механизм...

Номер патента: 1477579

Опубликовано: 07.05.1989

Авторы: Андерс, Аронов, Шпика

МПК: B60L 7/04

Метки: автономного, локомотива, реостатного, торможения

...элементов 5 и 10, Регуляторы 4, 9 и 12 тока выполнены ввиде секционированных резисторов. 45 Устройство работае. следующим образомВ режиме торможения все тяговые электродвигатели 1 работают в генератором режиме, получая возбуждение от тягового генератора, Благодаря тому, что МДС размагничивающей обмотки 2, обтекаемой тормозным током, направлена встречно ИДС намагничиваю щей обмотки 11 возбудителя 3, обеспечивается параметрическое регулирование тормозной силы, уровень которой в большей части диапазона скоростей приблизительно постоянный. Величина этого уровня задается, по необходи - мости, командоаппаратом 15, изменяющим посредством коммутационного элемента 13 величину тока в цепи намаг- ничивающей обмотки 11.В области низких...

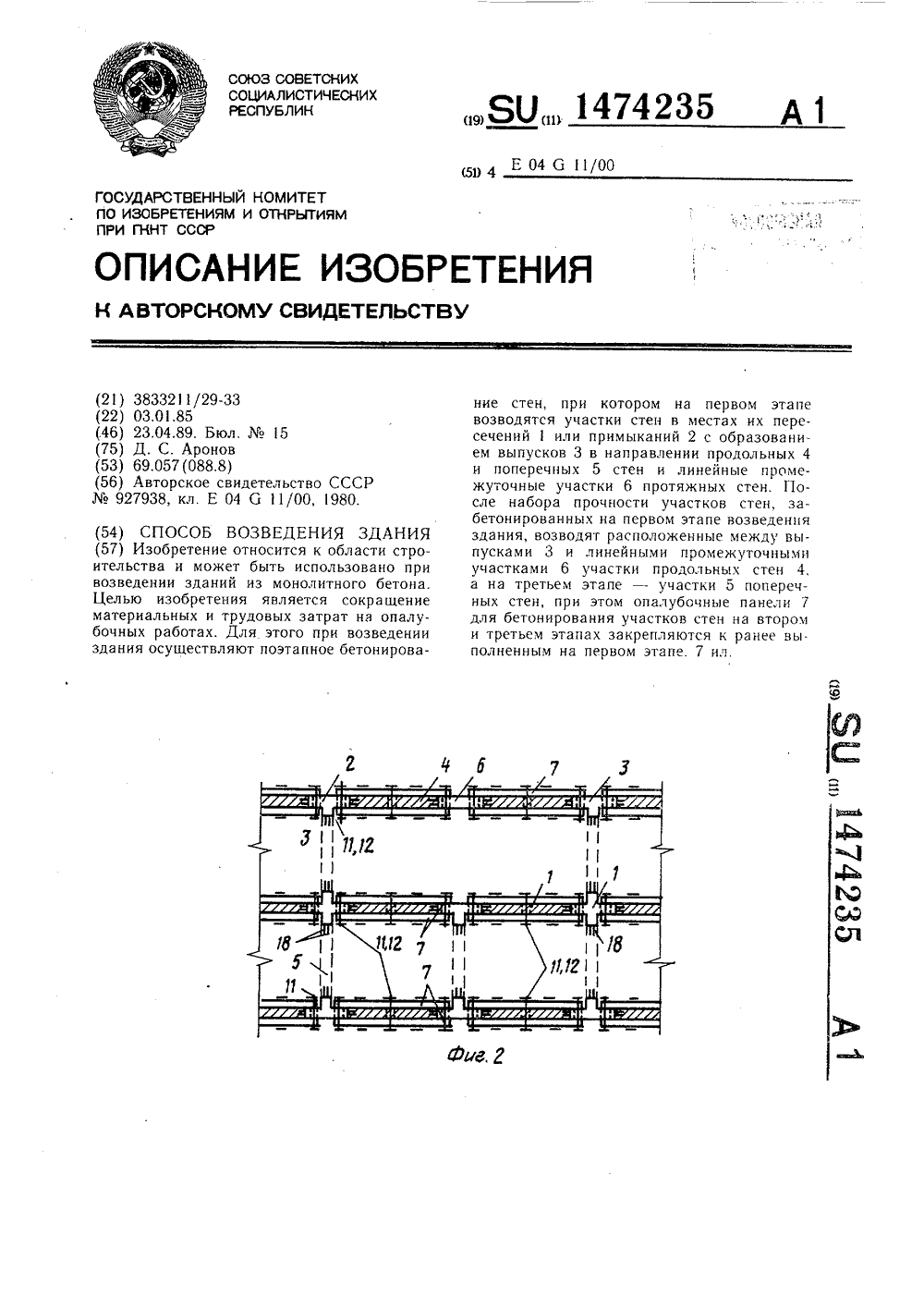

Номер патента: 1474235

Опубликовано: 23.04.1989

Автор: Аронов

МПК: E04G 11/00

Метки: возведения, здания

...арматуры 18 из участков стен, бетонируемых на первом этапе. Опалубочные панели 7 оборудованы только отверстиями под опалубочные тяги 11 и монтажными петлями 13. Угловые опалубочные щиты 8 изготовлены со скругленными углами 19. 5 10 15 20 25 30 35 Производство работ по возведению участков стен, выполняемых на 1 этапе, начинается с устройства бетонных фиксаторных выступов 20 в уровне перекрытия. Затем производится армирование намеченных к возведению участков стен и последующий монтаж опалубки. Монтаж опалубки на каждом элементе плана этажей начинается с установки угловых 8 и плоских 9 опалубочных щитов с одновременной установкой между ними фиксаторных трубок 12 и опалубочных тяг 11.В момент установки этих опалубочных элементов...

Номер патента: 1472112

Опубликовано: 15.04.1989

Авторы: Аронов, Берман, Бундин, Ефимов, Косогляд, Хромешин

МПК: B01F 13/00, B01F 13/08

Метки: смеситель

...веса ингредиентов, под ЗОупругим основанием 2 установлены роликовые опоры 14,На участке выгрузки ингредиентов сомкнутые края разреза 3 раздвигаются вертикально установленным штоком 12 с направляющими щитками 13 и сыпучие ингредиенты ссыпаются в загрузочную воронку 16 технологического оборудования. Щитки 13 служат для удобства формирования потока сыпучих ингредиентов и очистки налипших ингредиентов с основания 2, После прохож О дения участка выгрузки разомкнутые края 4 движущегося основания 2 плотно соединяются, чему способствуют роликовые опоры 14.Шток 12 может быть установлен неподвижно или иметь осевое движение вертикально вниз и вверх, В последнем слу 12гчае шток 12 может выходит из разреза 3 и камера 1 смесителя начинает работать в...

Номер патента: 1471126

Опубликовано: 07.04.1989

Авторы: Аронов, Бердов, Семенова

МПК: G01N 33/38

Метки: густоты, нормальной, теста, цементного

...водочем ементное тесто цементным необходим тношением меньш ктеристик полагаимер,получения пргустоты, на о теста, отношения,Физической емой нормальнои0,2. Выдерживают нение в доцементнога зависимости о в тановлен в те(72) Б,Л,Аронов, Г,Ии З,Я.Семенова(56) Цементы, Методьнормальной густоты,ния и равномерностима. ГОСТ 310.3-76,Авторское свидетеВ 347657, кл. С О 1 М в исследовательских Цель изобретения и уменьшение цементного отношения цементн(54) СПОСОБ ОПРЕДЕЛЕНИЯ НОРМАЛЬНОЙГУСТОТЫ ЦЕМЕНТНОГО ТЕСТА(57) Изобретейие относится к областиизмерения Физических свойств цементного теста и может быть примененона заводах строительных материалов ив исследовательских лабораториях.Цель изобретения - повышение точности и уменьшение трудоемкости....

Номер патента: 1465517

Опубликовано: 15.03.1989

Авторы: Аронов, Бобряшов, Дроздов, Захаров, Иванов, Косогов, Кротов, Никулин, Смотрицкий

МПК: E04C 2/26

Метки: ограждение

...параметры, устранить Фильтрацию воздухачерез стыки,Формула изобретения Составитель А. ВиноградоваТехред А. Кравчук Корректор В.Гирияк Редактор А.Лежнина Заказ 917/3 Тираж б 40 ПодписноеВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская иаб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, уп. Гагарина,101 1Изобретение относится к строитель,ству, а именно к ограждениям промышленных зданий с. повышешшми требова" киями к тепловлажностному режиму, в помещении зданий сельскохозяйственного назначения: хранилищ овощей, Фруктов, холодильников и т.п.Цель изобретения " улучшение эксплуатационных качеств и обеспечение 1 О требуемых параметров тепловлажностного режима.На...

Номер патента: 1461663

Опубликовано: 28.02.1989

Авторы: Аронов, Калюжный

МПК: B60P 1/16, B60P 1/54, B60S 9/12 ...

Метки: самосвальное, средство, транспортное

...транспортное средство работает следующим образом.В режиме самосвала шток силового цилиндра 7 связан с кузовом 4 разъемным соединением 10. При выдвижении штока силового цилиндра 7 последний, упираясь в кузов 4, поднимает его, обеспечивая само- свальную выгрузку кузова 4.При необходимости использования силового цилиндра 7 в качестве домкрата силовой цилиндр 7 отсоединяют от кузова 4, опускают штоком вниз и фиксируют его скобой фиксатора 9 в этом положении. Затем заключают опущенный силовой цилиндр 7.При этом шток будет упираться в дорожное покрытие и автомашина будет одним боком подниматься вверх, что позволит произвести замену колеса без применения домкрата.Чтобы предотвратить движение автомашины при замене колеса,...

Номер патента: 1457074

Опубликовано: 07.02.1989

Авторы: Аронов, Воскобойникова, Дукштау, Мусиенко, Скорятин

МПК: H02K 3/14

Метки: обмотки, переменного, статора, стержень, электрической

...статорной обмотки машин переменного тока.Цель изобретения - снижение до 5 бавочных потерь.На фиг. 1 показан предлагаемый стержень, сечение; на фиг. 2 - распределение потока по сечению стержня при наличии ферромагнитных прокладок между проводниками и прокладки из ферромагнитной сетки между двумя рядами проводников; на фиг. 3 - прокладка из сетки. 15Стержень обмотки статора электрической машины (фиг. 1) содержит полые 1 и сплошные 2 проводники, между которыми расположены ферромагнитные прокладки З,Между двумя вертикальными столбцами проводников установлена прокладка 4 из ферромагнитной сетки, например стальной (фиг, 3), обернутая по всему периметру в стеклолакоткань с последующей опрессовкой. 25Направляясь по путям наименьшего...

Номер патента: 1455098

Опубликовано: 30.01.1989

Автор: Аронов

МПК: F16H 21/18

Метки: механизм, эксцентриковый

...1 параллельно его образувращения поводки, две группы шатунов, в каждой группе шарнирно связанных одними концами с соответству"ющими поводком, а другими каждый -с соответствующим штоком, и закрепленные в корпусе через упругие прокладки упоры со скосами, взаимодействующими каждый со скосом соответствующего штока, о т л и ч а ю -щ и й с я тем, что, с целью уменьшения габаритов и масы, корпус выполнен в виде усеченного конуса сжестко закрепленными на его торцахкрышками, имеющими гнезда, ось валасовмещена с осью конуса, продольныеоси направляющих и плоскости скосовпараллельны его образующей, осиштоков параллельны оси конуса,а упоры размещены в гнездах крышек,.каз 7433/42 Подписноеета СССРытийнаб., д, 4/5 Тираж 7 ВНИИПИ Государ по делам...

Номер патента: 1454997

Опубликовано: 30.01.1989

Автор: Аронов

МПК: F01P 3/20, F01P 5/08

Метки: внутреннего, двигатель, сгорания

...разветвляющимся на двавоздуховода: воздуховод 12 подключенк всасывающему патрубку 8 компрессора 7, а воздуховод 13 соединен спассивным соплом 14 эжектора.Двигатель дополнительно снабженно меньшей мере двумя заслонками15 и 16, а кожух 2 радиатора 1 снабжен подводящим патрубком 17. Заслонка 15 установлена в патрубке 3 отвода воздуха из кожуха 2, а заслонка16 - в подводящем патрубке 17.Двигатель внутреннего сгоранияработает следующим образом,Воздух, засасываемый компрессором 7, проаасьвается через радиатор1, охлаждая протекающую в нем жидкость. Для увеличения количествапросасываемого через радиатор 1 воздуха, двигатель снабжен эжектором,в котором энергня отработавших газовиспользуется для создания дополнительного разрежения. В...

Номер патента: 1450062

Опубликовано: 07.01.1989

Авторы: Аронов, Борисов

МПК: H02P 5/06

Метки: параметров, подчиненным, регулированием, электропривод

...коррекЯцию задающего воздействия по отклонению регулируемойвеличины и при разгоне и замедлейии электропривода.Расчет в относительных единицах показывает, что в конце разгона привода при Ю= 1 и у = 0,95 разность между заданным са и действительным Я значениями регулируемой величины на, входе регулятора скорости, подсчитанная по Формуле, составит вели-. чину ЬЯ , примерно вдвое большую для тех же значений Я и И при подаче сигнала с задатчика скорости непосредственно на вход регулятота,т.е,ЬЯ = 01; ЬЫ = 005; Ьсд 2 Ьсд где йИ = Ю -сд.Это же соотношение сохраняется и в начале замедления электропривода при Я= 0,95; сд = 1, а также в ус-, тановившемся режиме при Я = 1;Я = 0,98, что приводит к повышению быстродействия системы управления...

Номер патента: 1449380

Опубликовано: 07.01.1989

Авторы: Аронов, Гамалей, Михневич, Яцко

МПК: B60L 3/00

Метки: вентиляции, тяговых, электродвигателей

...обеспечивается тем,:что в блоке 9 сравниваются два сигнала сигнал уставки, задающий вышеупомянутуювеличину перегрева, и выходной сигнал блока 10, пропорциональный выделяемой на терморезисторе 1 мощностирассеяния, на входы которого подаются сигналы, пропорциональные протекающему току и падению напряжения,в свою очередь, определяемое величиной омического сопротивления терморезистора 1, выполняющего функциюдатчика температуры воздуха,Таким образом, совместное функционирование блока 9 сравнения, источника 2 тока, терморезистора 1и блока 10 обеспечивает постоянствозаранее заданного уровня чувствительности предлагаемого устройства, которое пропорционально поддерживаемомуперегреву необдуваемого терморезистора 1 во всем диапазоне изменения...

Номер патента: 1442807

Опубликовано: 07.12.1988

Авторы: Аронов, Гомон, Ратушняк, Чернецкий

МПК: F28G 1/16, F28G 3/16, F28G 9/00 ...

Метки: теплообменных, труб

...18 с редуктором, который приводится в движение также по сигналу от блока 16.управления,продувочный агент - сжатый воздух, к-рый затем поступает по сопловому насадку 3 в трубу 4. После совершения валом одного оборота первый клапан 7 закрывается, открывается следующий и т.д., чем обеспечивается продувка всех концентрических рядов труб 4. 1 ил. Блок6 управления представляет собойэлектронно-релейную систему, которая работает по заданной программе и предусматривает включение в нужный момент време 5 ни электродвигателя 18, открывание и закрывание соответствующего клапана 7 сэлектромагнитным приводом и отключениеэлектродвигателя 18 после окончания продувки,Сопловые насадки 3 продувочных труб2 расположены над торцами теплообменныхтруб 4...

Номер патента: 1435721

Опубликовано: 07.11.1988

Авторы: Аронов, Крейман, Полиновская

МПК: E04B 1/38, E04B 1/60

Метки: конструкций, сборных, соединение, стыковое

...монтажа и повышение прочностиНа фиг, 1 изображено стыковое соединение стеновых панелей; нафиг. 2 - разрез А-А на фиг, 1; на 15фиг. 3 - стыковое соединение панелей перекрытий; на фиг. 4 - закладная деталь; на фиг. 5 - соединительный эле, мент.Стыковое соединение сборных конструкций включаетпанели 1-3 на сты-куемых гранях которых заформованы закладные детали в виде коробов 4 с продолговатыми отверстиями 5 и полосовы ми анкерными элементами 6. Закладные 25детали 4 снабжены металлической или пластмассовой защитной крышкой 7.Пластинчатые Г-образные соединительные элементы 8 имеют на отогнутых концах симметрично расположенные пазы 9, об разующие Т-образные головки 1 О, а на прямых концах - отверстия 11 для болта 12, Т-образная головка...

Номер патента: 1433851

Опубликовано: 30.10.1988

Авторы: Аронов, Владыкин, Калюжный, Шисман

МПК: B65B 35/40, B65B 5/10

Метки: тару, укладки, штучных

...стороны, при этом эксцентрики а взаимодействуют со стойками, смещают контейнер 11 (выравнивают его) и фиксируют 10 15 20 25 30 35 40 45 50 55 в заданном положении. В этот момент электрическая схема укладчика (фиг, 6) обеспечивает следующее: электрический сигнал от фиксатора 8 (Ф") (индекс п - правая сторона устройства от подающего транспортера 2, фиг. 2) поступает на реле времени (Р), которое через 3 - 5 с включает привод (П" ) подъемно-опускного механизма 7, который перемещает контейнер 11 в крайнее верхнее положение, совмещая его днище с плоскостью переходной площадки 3 и, соответственно, с транспортером 2. Как только днище контейнера займет верхнее положение, электрический сигнал поступает на пускатель транспортера 2 (ПТ), который...

Номер патента: 1416396

Опубликовано: 15.08.1988

Авторы: Абрамов, Аронов, Калюжный

МПК: B65G 37/02

Метки: комплексно-механизированная, линия, пищевых, погрузки, продуктов

...поля и натягивание нити 43, связанной с клапаном 44, который выполнен в виде эластичного лепестка, прикрепленного, например 396приклеенного, одним концом 46 к внутренней поверхности грузозахватного органа 27Грузозахватная система 22 работает следующим образом (см. фиг. 9-12), Пневмокамеру 24 располагают над стеклотарой и опускают. При этом грузозахватные органы 27 заполняют пустоты между бутылками (бутылки цилиндрические, поэтому между ними всегда есть пустоты). Длина грузозахватных органов принимается примерно равной длине бутылок (см. Фиг, 9)Затем через нагнетательный штуцер 25 в грузозахватные органы 27 попадает сжатый воздух и они, расширяясь в диаметре ввиду эластичности, обжимают бутылки. Далее пневмокамеру 24 поднимают (см,...

Номер патента: 1414677

Опубликовано: 07.08.1988

Авторы: Аронов, Когон, Шпика

МПК: B60L 11/04

Метки: испытаний, средства, транспортного, тягового, электропривода

...работает следующым образом. Момент на валу испытуемого тягового электродвигателя 3, обеспечиваемый нагрузочной машиной 1 при постоянном ее возбуждении, пропорционален току якоря. Регулирование тока якоря нагрузочной машины 1 осуществляется по известной схеме генератор- двигатель. Если момент машины 2 не превышает максимального момента асинхронной машины 4, то последняя работает на восходящем участке характеристики в зоне малых скольжений и обеспечивает моделирование нагрузоч- . ного момента, соответствующее движению поезда без избыточного скольжения колесных пар,Характерные для этого режима сравнительно медленные изменения момента сопротивления, определяемые большой инерционностью состава, в функции скорости движения...

Номер патента: 1413371

Опубликовано: 30.07.1988

Авторы: Аронов, Калюжный

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...и выгрузки лифта 10,Сбоку вышки 3 расположен подъездной путь 17, по которому секции 8 доставпяются на тепежке 18 для их последующего монтажа,Над верхней частью приточного воэдуховода 1 расположена камера 19 дляприема лифта 1 О, которая изолированаот воэдухонода 1 заслонкой 20 и имеет подключенный к лифту 10 механизм21 его подъема и опускания.При выполнении летательного аппарата 6 в виде дирижабля компрессор 3размещается непосредственно н егогондоле 22,Лифт 10 выполнен в виде цилиндрической капсулы 23 с дверным проемом24, причем диаметр капсулы 23 меньшевнутреннего диаметра приточного воэдуховода 1, что позволяет осуществлять перемещение лифта 10 в воздуховоде 1 при перекатывании в нем воздуха,Капсула 23 имеет направляющие 25 сроликами...

Номер патента: 1412968

Опубликовано: 30.07.1988

Авторы: Аронов, Никулушкин, Эйбельман

МПК: B28B 7/04

Метки: бетонных, смесей, форма

...1; на фиг.3 - 1 Овид А на фиг, 2,Форма для изготовления изделий иэбетонных смесей состоит из поддона1, на котором закреплены разделительные стенки 2 и составные борта из 15, расположенных одна на другой секций3 и 4, соединенных между собой посредством наклонной пластинчатой пру жины 5.Нижние секции 3 бортов жестко сое; динены с соответствующими разделитель ными стенками и на них смонтированыповоротные рычажные захваты 6 с рукоятками 7 и спиральными прорезями 8.На верхних секциях 4 бортов закреплены пальцы 9, входящие в прорези 8.Форма для изготовления изделий избетонных смесей работает следующимобразом.30После укладки бетонной смеси, ееуплотнения и термообработки производится распалубка изделия. Для этогопри помощи рукоятки 7 рычажные...

Номер патента: 1411172

Опубликовано: 23.07.1988

Авторы: Аронов, Длугаш, Яцко

МПК: B60L 3/10

Метки: боксования, защиты, юза

...а к другому - выход блока 12 умножения, сое - диненного выходами с датчиком 13 напряжения и датчиком 14 тока тягового электродвига еп, Оигнал на выходе55 блока 12 проврпопален мощности тя - гового электр.:гателя, а на выходе делителя 10 - :пговому или тормознолгусилик электзп-игт.пя, как частное от депения моппности на частотувращения.Устройство работает следующим образом.При движении локомотива без проскальзывания выходной сигнал лифференцирующет.о блока 1 соизмерим с сигналом, поступаюпим от датчика ускорения локомотива, и на выходах блока 2 сравнения, ингрегатора 3 и дифференцирующего блока 6 сигналы отсутствуют.Из уравнения движения колесной пары в режиме тягио СдсГ - Р = 1 т сп,о. фгде РР и - силы тяги и сцепления,1 -...

Номер патента: 1410041

Опубликовано: 15.07.1988

Авторы: Аронов, Левчук, Наточанный

МПК: G06F 13/00

Метки: абонентов, сопряжения, эвм

...источник не прекратил передачу информации;д) если работа с источником инфор.мации закончена и нового поступленияинформации не ожидается, устройство 10может быть выключеноОбмен информацией между устройством и ЭВМ происходит, например, в соответствии со стандартом ОСТ 4.ГО304202, На основе указанного ОСТа 15разработаны диаграммы, определяющиепроцесс обмена между данным устройством и ЭВМ,Связь между устройством и ЭВМ осуществляется по 22 шинам, 11 иэ кото Орых служат для передачи информацииот устройства с ЭВМ (называемыеШИН-У), а, другие 11 служат для передачи информации от ЭВМ (называемыеШИН-Б) в устройство, при этом 18 шин 25используются для передачи информации,а 4 - для передачи сигналов идентификации.Сигналы идентификации...

Номер патента: 1409831

Опубликовано: 15.07.1988

Авторы: Аронов, Калюжный

МПК: F25D 13/00

Метки: демонстрации, кратковременного, продажи, продуктов, хранения

...имеется между нижним кольцом 29 и полом 2. При подаче воздуха через воздуховод 32 под кольца 20 они под действием давления воздуха начинают перемещаться 55 вверх, поднимая опорную площадку 31, При отключении воэдуховода 32 от пневмосети кольца 29 опускаются вниз под собственным весом, вытесняя воздух в воздуховод 32,Контейнер содержит решетчатые боковины 33, связанные с помощью петель 34 с вертикальными стойками 35.Стойки 35 имеют длину, большую чембоковины 33, а так как боковины 33закреплены на стойках 35 таким образом, что находятся на одном уровнесверху со стойками 35, то нижниеучастки стоек 35 находящиеся нижеуровня боковины 33, образуют опорныелампы 36 контейнера, Длина лап 36(или просвет под контейнером) принимается на 15-20 мм...

Номер патента: 1407886

Опубликовано: 07.07.1988

Авторы: Абрамов, Аронов, Калюжный

МПК: B65G 47/52

Метки: перегрузочное

...подключать к вращающемуся валулюбой (или все вместе) звеэдочный барабан 6 и, следовательно, вращать любую (или все вместе) цепь 3. Это позволяет перемещать часть цепей 3 ииспользовать только ту часть устройства, на которой расположен груз.Звено цепи 3 (фиг.4 и 5) состоит изкорытообраэного желоба, установленного на ролик 4, В желоб звена 3 установлен пневморукав 5, который всвободном (беэ воздуха) состоянии(фиг.5 а) не выступает за боковыестенки звена цепи 3, а при наполнении воздухом (фиг.5 б) выступает надцепью 3 на несколько сантиметров.Пневморукава 5 связаны с пневмосистемой, состоящей из пневмоцилиндра 12, распределителя 18 воздуха распределительного клапана 19, входныхпатрубков 20 и запорных клапанов 21.Воздух поступает в...

Номер патента: 1406479

Опубликовано: 30.06.1988

Авторы: Аронов, Бердов, Линник, Мадзаева, Чумакова

МПК: G01N 33/38

Метки: активности, цемента

...применялн портландцемент М 400 Чернореченскогоцементного завода различной активностии р ечной песок (для кон троля ) . Ц ементное тесто укладывали в цилиндр,уплотняли и в смесь помещали термометр, Смесь охлаждалась при комнатных условиях. Придостижении остывающейо смесью температуры 1= 70 С включали секундомер. Проба смеси продолжала остывать. При достижении смесьюотемпературы= 25 С секундомер выключали и определяли Я ц,. Параллельно готовили образцы цемента в виде балочек размером 4 х 4 х 16 см, которые испытывали на сжатие и определяли их прочность В (по ГОСТ 310.-4-81). Затем строили градуировочные графики в координатах В - Я, , используя которые определяли активность цемента по температуре остывания теста (ь, ). Градуировочные и...

Номер патента: 1403131

Опубликовано: 15.06.1988

Автор: Аронов

МПК: H01H 33/42

Метки: выключатель, высокого

...металлический элемент 10,содержащий уплотнительные кольца 11и 12. На элементе 10 выполнены одинаковые по конструкции стойки 13-16на которых установлены с помощьюваликов 17 и 18 ролики 19 и 20, рабочие поверхности 21-24 которых охватывают тягу 6,Выключатель работает следующим образом.35Когда на тягу 6 воздействуют сжимающие усилия, например, при включении выключателя, она начинает перемещаться вверх (фиг.1 и 2), Когдавозникает продольный изгиб, отрезоктяги (фиг.2 и 3) может начать перемещаться, например, вправо. В тот жемомент наружная поверхность тяги соприкасается с рабочими поверхностями23 и 24 ролика 20 и последний, вращаясь вокруг собственной оси, позволяет перемещаться тяге 6 вверх, одновременно исключая возможность ее продольного...

Номер патента: 1401007

Опубликовано: 07.06.1988

Авторы: Абрамов, Аронов, Калюжный

МПК: B66F 9/06

Метки: погрузчик

...3 препятствуют упоры 6, При максимальном сближении штанг 3 3 О они находятся под углом к продольной оси погрузчика, что обеспечивается упорами 6, Грузоподъемник 1 к погрузчику прикреплен сцепкой 7 с фиксатором (не показан). Минимальный угол между штангами 3 выбирается таким, чтобы вилы 2 могли на них опираться. При упоре штанг 3 в препятствие они расходятся и не препятствуют подъезду погрузчика к грузу вплотную. При отъ О езде от препятствия штанги 3 пружиной 5 возвращаются в исходное положение. Погрузчик работает следующим образом.В исходном положении погрузчика вилы 2 свободно опираются на штанги 3. Погруэчик подъезжает к грузу, поднимает вилы 2 на 1-2 см над штангами 3 и, продолжая движение вперед, заводит вилы 2 под груз, Если при...

Номер патента: 1397987

Опубликовано: 23.05.1988

Автор: Аронов

МПК: H01H 33/00

Метки: выключателя, контакт, силового

...силового выключателя, разрез; на фиг. 2 - 10 разрез А-А на фиг. 1Контакт состоит иэ графитового дугостойкого элемента 1 (фиг. 1), выполненного в виде тела вращения (цилиндрической формы), на наружной боковой поверхности которого имеется проточка 2. В этой проточке закреплены металлические токопроводящие элементы, выполненные в виде кольцевых сегментов 3 и 4, образующих кольцо с зазорами 5 20 (фиг, 2), На наружной боковой поверхности каждого из сегментов 3 и 41 (фиг, 1) выполнена общая для них обоих канавка 6, в которой жестко закреплены стнки 7 токопровода 825 На другом конце этого токопровода выполнена резьба 9, с помощью которой контакт может быть закреплен в токопроводе 10 силового выключателя. 30 Сборка контакта осуществляется...

Номер патента: 1397493

Опубликовано: 23.05.1988

Авторы: Анциферов, Аронов, Григорьян

МПК: C21C 5/38

Метки: газов, дожигания, конвертерных, отводом

...устойчивому диапазону регулирования, а область Б показывает линейную зависимость между положением дросселя и расхбдом (дав-. лением), если в этой области предотвратить автоколебания, Вторая закономерность заключается в том, что помпажным (резонансным) колебаниям предшествуют предпомпажные колебания той же частоты, но значительно меньшей амплитуды, Причем даже при жестком возбуждении колебаний существует по- крайней мере одна полуволна предпом:пажных колебаний. Эта закономерность 93 4подтверждена исследованиями. Результаты исследований представлены на фиг.3.Автоколебания (помпаж) возбуждают в тракте следующим образом. При приближении к неустойчивой области работы системы газоотводящий тракт - дымосос прекращают изменять расход отходящих...

Номер патента: 1393975

Опубликовано: 07.05.1988

Автор: Аронов

МПК: F16K 5/02

Метки: затвор, трубопровода

...накладками 13 с болами 14. Оптимальным углом е являО ется угол равный 45 . Для уменьшения 1 гидросопротивления сечение вала 4 на участке между дисками 5 и 6 выполнено эллиптическим с расположением 40 длинной оси эллипса вдоль оси проходных каналов 2 и 3 в открытом положении затвора. Поворотный вал 4 с двумя дисками 455 и 6 можно, например, отлить, а за"тем обточить снаружи, получив цилиндрическую или коническую рабочие поверхности дисков 5 и б, соответствующие гнезду в корпусе 1.50. Затвор трубопровода работает следУющим образом.При повороте вала 4 на 180 затвориз открытого положения перемещается в закрытоеПри этом в положении открытия внутренние торцовые поверхности 7 и 8 дисков 5 и 6 примыкают к образующим проходных каналов 2 и 3 и...

Номер патента: 1392218

Опубликовано: 30.04.1988

Автор: Аронов

МПК: E04B 1/18

Метки: здание, многоэтажное

...17 днутаврон 14 или швеллеров 15, дя чего в их полках 17 предусмотрены вырезы 18Смежные рамы 1 соединены между собой посрецстном закладных деталей 19 и накладок 20, В ригелях 3 и 4 могут быть предусмотрены отверстия 21 для пропуска электрических проводов. Плиты перекрытий 6 имеют угловые вырезы 22 для пропуска торцов колонн 1, Полости 23 между плитами перекрытий 6 замоноличивают бетоном.Здание возводят в следующем порядке.После устройства Фундаментов на цих устанавливают и закрепляют металлические Фиксирующие соединительные элементы 13 соответствующей формы (крестообразные, Т-образные или полосоные) в соответствии с числом стыкующих рам 1. Затем монтируют сборные рамы 1, размещая их торцы между полками 17 соединительных элементов 13...
