Номер патента: 1749541

Опубликовано: 23.07.1992

Авторы: Агарков, Балон, Пахомов, Предко

МПК: F04B 21/04

Метки: гидромашины, группа, объемной, поршневая

...2 и сферической полости б выполнены микрорельефные каналы 8 и 9 соответственно. Каналы8 и 9 выполнены в форме дуг и их глубина- соответСтвует следующему соотношениюЬ (1-К)йв + Кймакс )где Ь - глубина канавки;Яа - среднее арифметическое отклонение профиля поверхности;Вмакс- наибольшая высота неровностейпрофиля поверхности,К 0,2-0,8 - коэффициент эаглубленияканавки.Поршневая группа работает следующим образом. Поршень 1 перемещается возвратнопоступательно по цилиндру насоса, сжимаяпорцию рабочей жидкости, часть которойслужит смазкой и по каналам 3 и 5 поступает5 в шарнир, образованный опорой 2 и полостью 6, а часть - на поверхность 7. Рабочаяжидкость, поступившая в шарнир 2, служитего смазкой и равномерно распределяетсяпо каналам В и...

Номер патента: 1516772

Опубликовано: 23.10.1989

Авторы: Предко, Черных

МПК: G01B 11/06

Метки: пленок, толщины, тонких

...пленки; д - длина волны источника излучения.2 ил. Анализатор 6 размещен перед фотоприемником 7 в плоскости изображения тест-объекта 2 и выполнен в виде двух параллельных щелей, расположенных одна над другой так, что нижний конец верхней щели и верхний конец нижней щели лежатв плоскости, перпендикулярной направлению щелей, которые смещены одна относительно другой на величину, равную половине периоДа тест-объекта 2, а тест-объект 2 и анализатор 6 установлены с возможностью перемещения каждый в плоскости, перпендикулярной оптической оси, и ориентированы так, что направление их щелей совпадает.Устройство работает следующим образом.Источник 1 света равномерно освещает тест-объект 2, который расположен в фокальной плоскости объектива 4....

Номер патента: 1467464

Опубликовано: 23.03.1989

Авторы: Предко, Черных

МПК: G01N 21/41

Метки: показателя, преломления

...6 производится с помощью индикатора 10.Устройство для определения показателя преломления работает следую 3 щим образом.Первоначально до введения исследуемой среды в кювету 4 путем перемещения анализатора 6 измеряют с помощью индикатора 10 координату Х, по ложения анализатора 6, соответствующую максимуму электрического сигнала с усилителя 8. После введения исследуемой среды в одну из камер кюветы 4 путем перемещения анализа тора 6 определяют с помощью индикатора 10 вторую координату Х положения анализатора 6, соответствующую новому положению максимума сигнала с усилителя 8. По величине смещения 44анализатора В Х = Х- Хопределяют показатель преломления исследуемой среды.Равномерным освещением монохроматическим излучением тест-объекта,...

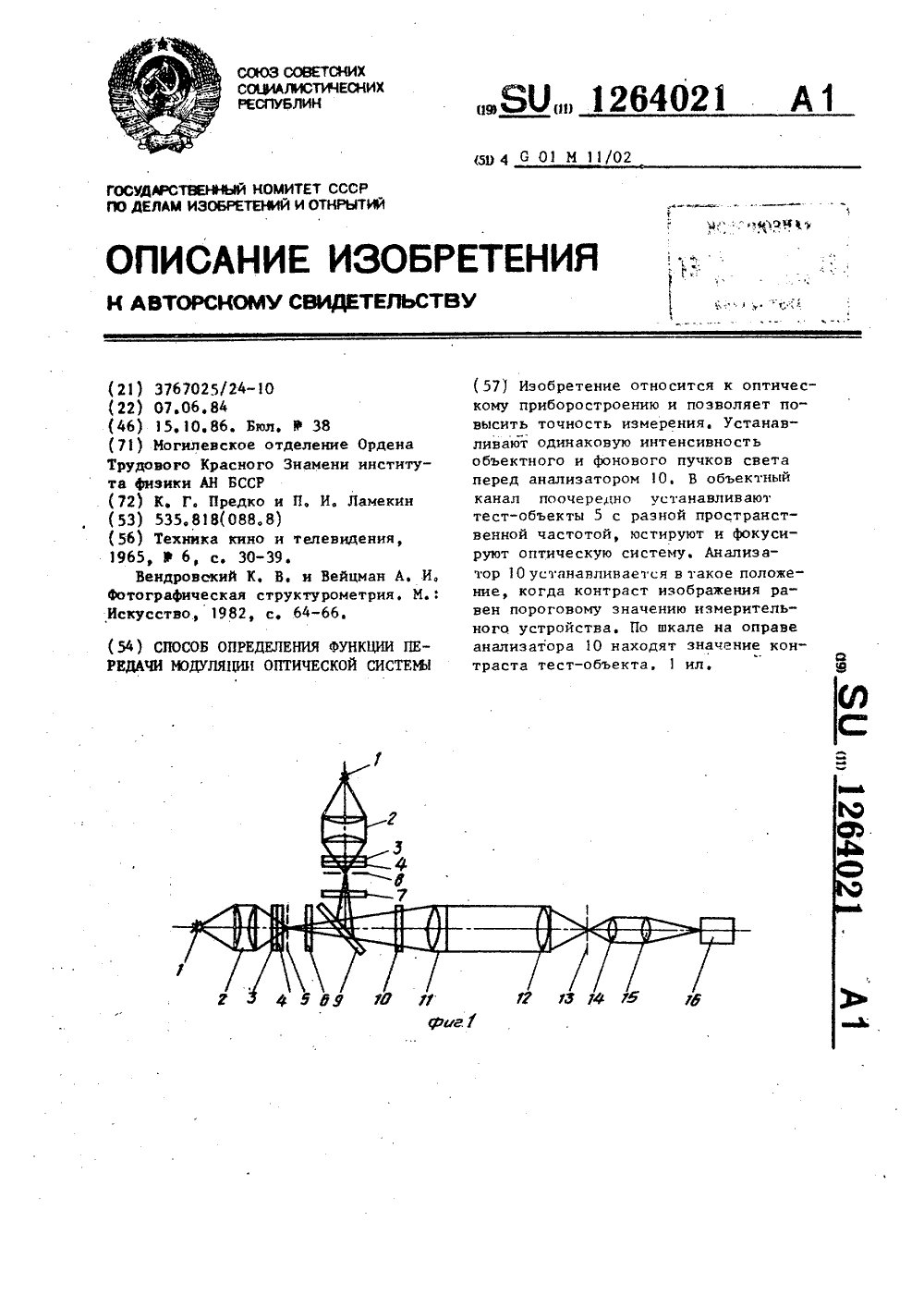

Номер патента: 1264021

Опубликовано: 15.10.1986

Авторы: Ламекин, Предко

МПК: G01M 11/02

Метки: модуляции, оптической, передачи, системы, функции

...система юстиВчЕТСЯ, С.КУСИРУ;=ТСЯ И НЯХОДНТСЯ ТЯпсе положенЯ анализатора 1 О, когдаконтраст иэображения равен порогаво;:л знгчени К измер.:Тельного уст 20.байств., .Г:7 гн. устройством мажетбьть телевизионная трубка, другоеФатарегистрирующее устройство с заданным значением К, В данном случаепроводилось визуальное наблюдение ,иэображения Значение пороговогоконтраста, при котором визуальноразличалось иэображение тест-объекта, находилась по шкале на основеанализатора 10 и более К,=0,04, Дляпостоянства К при различных прости:анственных частотахувеличениемикрообъектива 14 и окуляра 15 берется достаточно большим, чтобы1бьло меньше разрешающей способности35 глаза.Заменяя тест-объект, т.е. исполь:уя другтгю пространственную частоту , и...

Номер патента: 1237628

Опубликовано: 15.06.1986

Авторы: Предко, Черных

МПК: G01B 11/02

Метки: изображения, качества, оптических, систем

...систем и мажет бьть использовано преимуществе.ццо для контроля качества изображения этих систем по оптической пе- редаточной функции.Целью изобретения является поны - шение точности контроля путем вынолнения тест-объекта в виде ножевой диафрагмы.На чертеже представлена схема уст ройства для контроля качества изображения.Устройство содержит последовательно расположенные осветитель, включающий источник 1 света, коцденсор 2 и фильтр 3, матовую пластинку 4, тест-объект 5, объективадержатель б, коплиматор 7, анализирующую ножевую диафрагму 8, установленную с возможностью перемещения в направлеции, перпендикулярном оптической оси, фоторегистрирующий блок в виде фотоприемника 9 и усилителя 10 ц вычислитель 11, вход которого подключен к выходу...

Номер патента: 1221525

Опубликовано: 30.03.1986

Авторы: Валентюк, Ламекин, Предко

МПК: G01M 11/00

Метки: действия, моделирования, турбулентности

...посредством коллиматорного объектива 7, зеркала 8 и приемной фотографической системы 9 на регистрирующем материале 1 О. Исходя изконкретного вида ФПМ турбулентнойсреды, действие которой необходимомоделировать, рассчитывается закон .,управления колебаниями зеркала 8.Блок управления б,подает необходимыесигналы управления, соответствующие Ырассчитанному закону управления напривод зеркала 8, которое отрабатывает требуемый закон управления завремя экспозиции, определяемоел,затвором 5. 55Начало и конец управления качанием зеркала определяется заданнымвременем фотографирования тест-объекта 4 через моделируемую турбулентность (временем экспонирования).Зная величинуи найденные по формуле (4) значения С; , т.е, например, С С, С, определяется...

Номер патента: 1129157

Опубликовано: 15.12.1984

Авторы: Антонишин, Колосков, Мартынов, Никитин, Предко, Протасеня, Пучков, Тимошенко

МПК: B65G 54/02

Метки: транспортирования, ферромагнитных

...чтобы занять положение между полюсами М и 5 г . Этот период времени является рабочим для полюсов Х, и 5 г, так как ими создается магнитное поле, удерживак- щее изделие в нерабочем положении для полюса 5,. В следующий рабочий иитервал времени включены Ьг и Мг, далее Мг и 5 г,далее 5 з и Мз и т. д. В результате чегоизделие, поворачиваясь то в одну, то вдругую сторону, транспортируется. Вследствие сдвига соседних рядов на полшага изделие транспортируется постоянным по величине магнитным полем, а группа мелкихизделий не перестраивается,Для уменьшения рассеивания в рабочиеинтервалы задние концы сердечников замыкаются феромагнитной плитой 5, Однаков нерабочие интервалы на отключенныхэлектромагнитах может наводиться паразитная индукция,...

Номер патента: 947942

Опубликовано: 30.07.1982

Авторы: Колосков, Предко, Фурманов

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

...высоковольтных импульсов содержит опорный генератор 1, генератор 2 регулировки длительности импульсов, который связан с ключами 3 и 4 и далее с усилителями 5 и б мощности и нагрузкой. Связь нагрузки с генератором 2 длительности импульсов выполнена через устройство 7 защи ты фГенератор высоковольтных импульсов 25 работает следующим образом.Периодический сигнал прямоугольной формы. поступает с опорного ге" нератора 1 на ключи 3 и 4, работой которых управляет генератор 2 регу О лиравки длительности импульсов, ко947942 Составитель В. ЕрмаковТехред Т. ФантаКорректорЕ, Рошко Редактор А. ОгарЗаказ 5667/77 Тираж 959 ПодпНИИПИ Государственного комитета СССРпо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/ ное 1130 Филиал ППП...

Номер патента: 857441

Опубликовано: 23.08.1981

Авторы: Грин, Костур, Марущак, Николаенко, Пилипец, Предко, Рылов

МПК: E21B 37/06

Метки: глубинный, дозатор, реагента

...что снижает надежность его работы, кроме того, использование поршня, скользящего по внутренней поверхности корпуса, требует изготовления внутренней поверхности с высоким классом подгонки к поршню, что сложно экономически и увеличивает стоимость его изготовления.Цель изобретения - повышение надежности и эффективности работы устройства при работе с реагентом, удельный вес которого близок к удельному весу откачиваемой среды. Поставленная цель достигается тем, что узел дозирования размещен в верхней части поршня и гидравлически связан с полостью корпуса через полость поршня, а отверстия для выхода реагента размещены выше резиновой манжеты, причем последняя жестко связана с корпусом.На чертеже изображен предлагаемый дозатор, продольный...

Номер патента: 746385

Опубликовано: 05.07.1980

Авторы: Грында, Кравчук, Предко, Скрипко

МПК: G03C 1/68

Метки: водорастворимая, композиция, фотополимеризующаяся

...Такимобразом эти компоненты будут выделяться иэ водного раствора сополиамида (на последней стадии высыхания) в виде отдельных вкраплений кристаллов. Следовательно, будет нарушена равномерность (гомогенность) строения копировального слоя.Наличие локалиэированных вкраплений пентаэритрит тетраакрилата и - кристаллов метилоного эфира бенэоина снижает механическую прочность копировального слоя,. Кроме того, ухудшаются копировальные свойства слоя: края печатающих элементов (линий) получаются нечеткиМи (с зазубринами) . Это, в свою очередь, приводит к уменьшению выделяющей способности,т, е. способности копировального слоя вы" делять четко определенную толщину линии (чем более тонкую линию способен выделять копировальный слой, тем он лучше) ....

Номер патента: 730720

Опубликовано: 30.04.1980

Авторы: Гринда, Кравчук, Предко, Скрипко

МПК: C08G 69/26

Метки: водорастворимых, полиамидов

...измельчают и перемешивают с добавлением стабилизирующей добавки -диметилди(фениламинофенокси) с илана (С) 1 о в копичестве 0,1-0,3% от общего количества исходных компонентов в течение 1 мин при помощи электромеханической мельницы.Сопопиконденсацию проводят в стекло полимерной трубке. Прадо,пжительностьсинтеза Удельная вязкость полимера Внешнийвид Температурный режим,ОС КопичеИсходныекомпоненты ство,вес.ч. Соль ЭП 1 ч.30 мин 0,29 1 ст. 200 Тускло-янтарный цвет Пст. 245 Шст, 275 1 ст. 200 2 ч ООмин Оч 45 мин 1 ч 30 мин 0,28 0,7 Соль АГ Тускло-янтарный цвет Соль ЭП Пст, 245 Шст, 275 1 ст 200 1 ч 30 мин1 ч 35 мин1 ч 30 мин 0,31 Соль АГ 0,5 То же Соль ЭП Соль АГ Пст 240250 0,8 1 ч 30 мин Ш ст. 270280 Оч 30 мин могут быть использованы...

Номер патента: 549845

Опубликовано: 05.03.1977

Авторы: Панюков, Предко

МПК: H01H 21/02

Метки: переключающее

...параллельными участками, че рез один из крайних и средний параллельныеучастки проходит ось вращения ручного приводного элемента, являющаяся одновременно осью вращения вилки, причем указанный крайний параллельный участок скобы снабжен 15 отгнбамн для ограничения хода вилки, а другой крайний параллельный участок скобы имеет дополнительное отверстие для установки другого вьпслючателя.На фиг. 1 изображено предлагаемое пере ключающее устройство; на фиг. 2 - скоба переключающего устройства.Переключающее устройство содержит скобу 1. Скоба 1 выполнена в виде свернутой витком ленты с тремя параллельными участками.25 На одном нз участков сделаны отверстия дляустановки в них двух вьпслючатслей 2. На скобе 1 установлена и закреплена ось вращения...

Номер патента: 444961

Опубликовано: 30.09.1974

Авторы: Гродников, Предко

МПК: G01M 11/02

Метки: величины, изображения, искажений, масштабных

...- свет, а на пограничной кривой, вычерчиваемой самописцем, производят засечки,привязывающие элементы пограничной крцчой к определенным положениям тест-объектаотносительно испытуемого объекта,Это позволяет одновременно определять величины дисторсии и фазово-частотной характеристики путем последующих расчетов, атакже повысцть точность определения дистор сии.Дисторсию и фазовое смещение находятследующим образом.Заднюю узловую точку испытива совмещают осью вращенего повороте изображение бы о тень - свет равномерно ощью микро метр цческо зки положений границы зированця производят самописца с отметкой й показания барабана м ную область фотопрц светофильтров предварц44961 Предмет изобретения Составитель М. Лебедев Техред Н. КуклинаКорректор Л....

Номер патента: 433940

Опубликовано: 30.06.1974

Авторы: Алексеев, Лелета, Лимберг, Мацукин, Предко

МПК: B21D 26/06, B21D 41/02

Метки: заготовок, полых, цилиндрических

...2 споршнем 3 формообразующего пуансона 4,5 В корпусе 2 закреплена неподвижно штанга 5механизма зажима заготовки б. На штанге 5размещены поршень 7, сопрягаемый наружным диаметром с внутренним диаметромпоршня 3 силового узла, толкатель 8 и клино 10 вые втулки 9 и 10 со встречными конусами.При этом клиновая втулка 10 закреплена наконце штанги 5 гайкой 11. На клиновых втулках 1 9 и 10 размещена цанговая втулка 12. Механизм зажима снабжен также разрезной бан 15 дажной втулкой 13, стянутой кольцами 14, обхватывающей заготовку б по наружному диаметру.Рабочий орган состоит из матрицы 15, матричного блока 16 и пуансона 4.20 Устройство работает следующим образом.Заготовку б устанавливают в матрицу 15.В месте ее закрепления надевается...

Номер патента: 250209

Опубликовано: 01.01.1969

Авторы: Значенок, Предко

МПК: H01J 9/42

Метки: качества, люминесцирующихэкранов

...также в обеспечении возможности кон троля качества собственно люминесцирующего экрана.Контроль качества люминесцирующего экрана согласно предложенному способу осуществляют следующим образом.10 Образец экрана располагают на плоскостиножей микрометрической щели, которая позволяет регулировать ширину возбуждающего пучка радиации Практически целесообразнее всего помещение щели на предметном столике 15 любого микрофотометра (например, типаМФили МФ) и освещение образца снизу ультрафиолетовым излучением ртутной лампы (например, типа ПРК). Затем находится ве 1 личина С= - , получающаяся из измерения 20 осветимости в центре изображения падающего на экран света некоторой малой У и большой Ео ширины, Значение Уо находят при ширине щели более 100...
