Номер патента: 1548571

Опубликовано: 07.03.1990

Автор: Леиашвили

МПК: F16K 11/02

Метки: жидкостей, полуавтоматический, разнотемпературных, смеситель

...50 управления распределением смеси, герметизированной сальниками 51 и 52 и уплотнителем 53 в отверстии 54, выполненным в стенке половинки 1 корпуса. Внутренняя зубчатая головка 55 ручки управления взаимодействует с зубчатым венцом 56 распределительного золотника 57, выполненного из упругого материала и шарнирно закрепленного на оси 58 с головкой 59 и с пружинящей прокладкой 60, ввинченной в резьбовое отверстие Ь 1 в стенке половинки 1 кор 1548571 6пуса, плотно примыкающее одной своей боковой поверхностью 62 к внутренним торцам 63 и Ь 4 выходных патрубков 7 и 8, выполненных в приливе 65 половинки 2 корпуса. Два сквозных выпускных отверстия 66 и Ь 7, расположены по разные стороны от симметрии распределительного золотника 57 друг от...

Номер патента: 1522067

Опубликовано: 15.11.1989

Автор: Леиашвили

МПК: G01M 17/02

Метки: контакте, опорной, пневматической, поверхностью, стенд, усилий, шины

...23 на их концах со стороны, обращенной к опорной поверхности платформы 3. Контакты 23 электрически связаны тывании колеса по опорной поверхностиплатформы 3 через индикатор 21 происходит последовательное замыкание контактов зубьев 22, т.е. последовательное закорачивание резисторов 24,что изменяет величину электрическоготока, фиксируемого измерительным прибором, и позволяет оценить положениепятна контакта шины относительно датчиков стенда, 4 ил. с таким же количеством последовательносоединенных резисторов 24, включенных в электрическую цель с источникомтока 25 и измерительным прибором 26через токопроводящую поверхность платформы 3, зазор между которой и контактами 27 обеспечивается шайбой 28,Стенд работает следующим...

Номер патента: 1482835

Опубликовано: 30.05.1989

Авторы: Давиташвили, Киладзе, Леиашвили, Мегрелишвили, Ходжава, Цомая, Чхеидзе

МПК: B60P 1/48, B60P 7/13

Метки: грузоподъемным, средство, транспортное, устройством

...14 поперечного перемещения груза. Они включаютвертикальные стойки 15, установленные на боковых продольных балках 3. К вертикальным стойкам 15 с внутренней стороны прикреплены продольныепланки 16На конце платфррмы 2 установленыдве пары узлов 17 соединения с нейсменного опрокидывающегося контейнера. Одна пара узлов 17 предназначенная для контейнера, перевозящего, например виноград, другая - для сетчатого и иной конструкции контейне-. ра, служащего для перевозки, например чайного листа.Узел 17 включает вильчатую опору 18 с Г-образным пальцем 19 и рычаг 20, установленный к торцу платформы 2 на шарнире 21. Рычаг 20 выполнен с отверстием 22, совпадающим с отверстиями двух выступов 23 и 24, укрепленных к платформе. Эти отверстия служат для...

Номер патента: 1428908

Опубликовано: 07.10.1988

Автор: Леиашвили

МПК: G01B 7/16

Метки: датчик, емкостный, координатным, осям, перемещений, трем

...15) является для них общей.Рассмотрим перемещение по оси ОХ. При этом происходит смещение токопроводящего участка 15, выполненного на грани диэлектрической упругой прокладки 14, по оси ОХ, в ходе которого его проекция смещается относительно одного из токопроводящих участков 3 или 5, в зависимости от направления смещения. В результате этого смещения уменьшается суммарная взаимодействующая поверхность токопроводящих . участков 3 и 5, с одной стороны; и участка 15, являющегося общей для них обкладкой, с другой стороны. Таким образом, в зависимости от величины этого смещения изменяется емкость конденсаторов С, И С , измерение которой позволяет определить эту величину. Для компенсации возможного в этот момент линейного перемещения по...

Номер патента: 1335494

Опубликовано: 07.09.1987

Авторы: Леиашвили, Молашвили

МПК: B62D 17/00

Метки: рулевая, средства, транспортного, трапеция

...Государствепо делам изобрет 113035, Москва, Ж - 35 аз 4 Подписноа СССР нного комите ений и открыРаушская н ииб., д. ц/5 роизводственно-полиграфическое предприятие, г. Ужгорогг 11( 1л Я Изобретение относится к автомобилестроению, а более конкретно к рулевым трапециям транспортных средств,Целью изобретения является улучшение управляемости транспортного средства путем корректировки угла схождения управляемых колес в зависимости от вертикальной нагрузки и углаповорота управляемых колес,На фиг, 1 представлена рулеваятрапеция; на фиг. 2 - соединениереэьбовой муфты со штоком.Рулевая трапеция транспортногосредства закреплена на балке 1 и состоит из поворотных кулаков 2 и 3,шкворней й и 5, ступиц 6 и 7, к которым закреплены управляемые...

Номер патента: 1323898

Опубликовано: 15.07.1987

Автор: Леиашвили

МПК: G01M 17/007

Метки: дорожных, оценки, средств, транспортных, условий, эксплуатации

...датчик 14 уг,и поороа, выполненный в виде 1 отецц 5 омстр 15, - игцал, ИРОпОРциоца,1 ып Гг" ,1 Рс ;1 1 ц)цОРтного средства 2 и хыракгспцзуюццй кри. ез и 3 ц х т р а с кто р и и лв ц ж е н 1 я т р . н ц О и т 110 ГО релства 2; второй .1 я;цик 18 з -лы 0 оРотс 1, вы по.1 11 н ц 1 Йв 1,1 Р 10 Гсц ц 10 тР 18, -- си Гц 11, 1 р 010 рп 1 ц;,п 11 Й и )Оло,11.1 ю-угловым колебаниям рц;нрт 0 о срслс гва 2. При этом .1 с мцфср 24 уменьшает амплитуду колебаний рычага 21 грзо 23 относительно вертикального положения,11 ри подаче питы;ощсго апряжения ца входные клеммы б,ц)кя 25 табилизированного напряжеция питания поданное напряжение стабилизируется стыбилитроцом 38, регулируется по величине поте ииометром 37 и подается на цепочку резисторов 33 36...

Номер патента: 1293476

Опубликовано: 28.02.1987

Автор: Леиашвили

МПК: G01B 7/16

Метки: датчик, деформаций, емкостный

...и 4, диэлектри 20ческую,прокладку 6, размещенную междувторой неподвижной пластиной 5 и второй подвижной пластиной 4 и жесткосвязанную с ними. Обе неподвижныепластины 5 и 3 жестко связаны междусобой, и обе подвижные пластины 4и 1 кинематически связаны между собой. На вторую поверхность крестообразной пластины 1 нанесен токопроводящий слой 7, вторая подвижная пластина 4 с второй неподвижной пластиной 5 и вторая неподвижная пластина5 с первой подвижной пластиной 1 образуют конденсатор переменной емкости.Датчик работает следующим образом,Подвижная пластина 4 вводится взацепление с объектом, перемещениекоторого контролируется. При деформации объекта токопроводящие слои подвижных пластин 4 и,1 и неподвижныхпластин 5 и 3 смещаются друг...

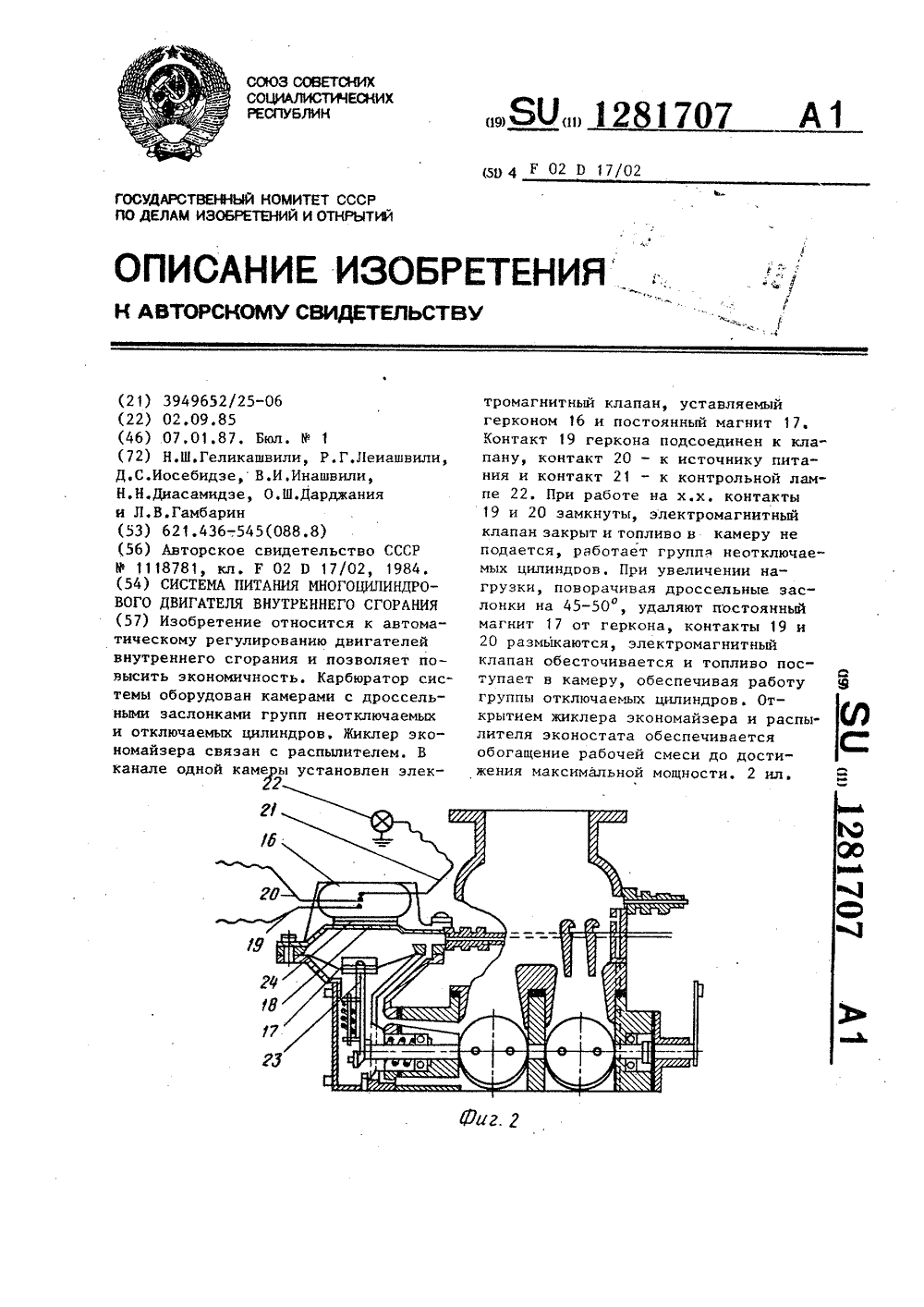

Номер патента: 1281707

Опубликовано: 07.01.1987

Авторы: Гамбарин, Геликашвили, Дарджания, Диасамидзе, Инашвили, Иосебидзе, Леиашвили

МПК: F02D 17/02

Метки: внутреннего, двигателя, многоцилиндрового, питания, сгорания

...отчего топливо поступает во вторую смесительную камеру6, обеспечивая работу группы отключаемых цилиндров. Одновременно замыкаются контакты 20 и 2 1 геркона 16и загорается контрольная лампа 22на панеле приборов в кабине водителя, указывая на то, что двигательработает на всех цилиндрах. 10При необходимости перевода работы двигателя в режим максимальнойнагрузки водитель ногой до конца перемещает педаль акселератора, обеспечивая открытие жиклера 11 механического экономайзера и топливо черезсоединительный канал 12 поступает враспылитель 13 экономстата, обогащаягорючей смесью до мощностного состава в обоих смесительных камерах 201 и 6 и двигатель развивает максимальную мощность,При необходимости перевода двигателя от большой нагрузки в...

Номер патента: 1266778

Опубликовано: 30.10.1986

Автор: Леиашвили

МПК: B62D 17/00

Метки: колес, мост, передний, регулируемыми, средства, транспортного, углами, управляемый, установки

...оптимального угла схождения управляемых колес при движении транспортного средства в изменяющихся условиях. Цель изобретения - улучшение управляемости транспортного средства путем исключения возможности изменения ширины колеи колес.На фиг, 1 схематично показано устройство, общий вид; на фиг. 2 - то же, в аксонометрии.Устройство состоит из двух шарнирных наконечников 1 и 2 с разносторонней резьбой, являющихся поперечной рулевой тягой, ввинченных в муфту 3 с внутренней резьбой, вертикальных осей 4 и 5, на которые шарнирно установлены Г-образные рычаги 6 и 7, связанные друг с другом пружиной 8 и одним концом скользящие вдоль обоих торцов упора 9, жестко соединенного с подрессоренной массой транспортного средства 10, например с рамой, На...

Номер патента: 1232838

Опубликовано: 23.05.1986

Авторы: Гелашвили, Инашвили, Леиашвили

МПК: F02D 9/04

Метки: внутреннего, двигатель, сгорания, средства, транспортного

...с контактом 9, электрическая цРпь электрома 1 нитнОГО крана15 разомкнута и топливный насос. 3высокого давления обеспечивает подачутоплива в двигатель.Когда при движении автомобиля науклоне в режиме принудительного холостого хода двигателя с поцячей в неготоплив" холостого хода автомобиль наЮ 25 ЗО биряет скорость, увеличивается числооборотов двигателя и соогветственно чясгота Врящецня регулятора, вапик 2 муфты регулятора п.р 5 мешается в сторону тарельчятого штока 11 включателя 8.,КОГ 5 я чястОтя вращения цв 11 ГЯТРля намного г 1 регышает частоту вращения холостого ходя и достигнет и1800-900 об/мин, тарельчатый шток 11 замыкает контакт 9, размыкает электроцепь и включается электромагнитный кран 15, который перепускает сжятьп 1...

Номер патента: 1210086

Опубликовано: 07.02.1986

Авторы: Баиашвили, Гогелидзе, Курбанов, Леиашвили, Молашвили, Ходжава

МПК: G01M 17/02, G01M 17/06

Метки: контакте, опорной, пневматической, поверхностью, стенд, усилий, шины

...каркасы 24,закрепленные в.нижней части платформ 3 и 4. На опорных каркасах 24с помощью кронштейнов 25 и пластины26 установлены дополнительные датчики поперечных 27, продольных 28 ивертикальных 29 усилий с возможностью контактирования с различнымиточками пятна контакта пневматической шины, Для установки задних колестранспортного средства над платформами 3 и 4 смонтирована передвижнаяплатформа 30,Стенд работает следующим образом,Транспортное средство заезжаетпередними колесами на подвижные платФормы 3 и 4, при этом задние колесатранспортного средства устанавливаются на неподвижной платформе 30.Для Фиксации транспортного средства10086 5 10 15 20 25 30 35 40 45 от продольных перемещений под задние колеса с обеих сторон устанавливают...

Номер патента: 1209517

Опубликовано: 07.02.1986

Авторы: Гелашвили, Инашвили, Леиашвили, Чечелашвили

МПК: B65D 47/00

Метки: бака, затвор, средства, топливного, транспортного

...на 6., д. 4/5 Филиал ППП ; Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к автомобильной промышленности и может быть использовано в качестве затвора топливного бака трансгортцого средства.Цель изобретения - исключение возможности слива из бака топлива.Внедрение предлагаемого устройства обеспечивее экономию топлива за счет исклочеция его хищения из баков транспортных средств.На чертеже изображен предлагаемый затвор.Затвор состоит из шарнирно укрепленной ца горловине 1 топливного бака 2 крышки 3, укрепленной в горловинесферической шайбы 4 и смонтированной ца выпуклой поверхности последней конусообразной спирали 5, по образующей которой на наружной поверхности укреплены фиксирую щие стержни 6, при этом соотношение размеров...

Номер патента: 1168991

Опубликовано: 23.07.1985

Авторы: Гелашвили, Леиашвили, Спарсиашвили

МПК: G07F 1/04

Метки: касса, средства, транспортного

...для включения и выключения индикатора. В средней части корпуса 13 расположен блок автономного питания (шесть батарей 17 по 1,5 В), В дополнительный корпус счетчика вмонтирован также микропереключатель с рычажком 18, который служит датчиком счетчика. Нижняя часть наклонного желоба расположена над рычажком микропереключателя. В средней части корпуса кассы размещен первичный монетосборник 19, который образован качающимся столиком 20, прозрачной крышкой 21 из органического стекла и перегородкой 22. Качающийся столик имеет противовес 23. Под первичным монетосборником 19 размещен ящик-копилка 24 для поступающих монет. Ящик снабжен замочным устройством 25. К корпусам кассы и счетчика 13 прикреплены перегородки 5 1 О 15 20 25 30 35 40...

Номер патента: 1044509

Опубликовано: 30.09.1983

Авторы: Инашвили, Леиашвили, Хмиадашвили

МПК: B60T 13/58

Метки: автомобиля, вспомогательный, тормоз

...цилиндромпривода заслонки, и вторую камеру, сообщенную с силовым цилиндром останова двигателя, нормально закрытые клапаны, отделяющие сообщенную с источником давления внутреннюю полость упомянутого поршня от указанных, камер, установленную вполости поршня пружину, отжимающую запорные элементы клапанов друг от друга,при этом в первой камере между торцовойстенкой корпуса и полым поршнем установлена пружина большей жесткости, чем пружива в полости поршня, а на самой торцовой стенке установлен неподвижный штокс осевым отверстием, сообщающим первуюкамеру с атмосферой и перекрываемым запорным элементом соответственно клапана,а во второй камере установлена упорнаяшайба для ограничения перемещения пологопоршня, а подвижный полый шток...

Номер патента: 868800

Опубликовано: 30.09.1981

Авторы: Курбанов, Леиашвили, Мачарадзе, Напетваридзе, Шмульковский

МПК: G07D 1/04

Метки: билета, выдачи, сдачи

...полку 5 Г, в этом случае монета останавливается, находясь в щелях 65 и 77, отчего ведущие 56 и ведомые 71 салазки блокируются. Это достигается тем, что толка- тель 62 ведущих салазок 56 перемещает каретки 71-73 ведомых салазок 57-59 и прн этом ведущий ролик 67 толкает плечо 26 трехплечего рычага 25 н плечо 27 встречает в конце хода регулирусмый эксцентрик 51, в связи с чем валик 48 поворачивается и упоры 49, поднимаясь, освобождают путь монете для дальнейшего продвижения по пазу 21.Одновременно с перемещением каретки 71 ее поводок 84 поворачивает П- образную рамку 100 вокруг оси 99, о чего скобы 104 стягиваются пружиной9 86клинообразную собачку 1 1 1 вокруг оси1 12 и выводит ее из зацепления с зубом 1 10, в связи с чем...
