Смирнов

Номер патента: 1123676

Опубликовано: 15.11.1984

Авторы: Бондарев, Марина, Смирнов, Ханюкин, Черний

МПК: A61B 18/08

Метки: диатермокоагуляции

...трубки 1 электроизолирована посредством защитной трубки 7, изготовленной из полимерного материала, например фторо пласта. Защитная трубка 7 надевается на металлическую трубку 1 через ее основание 5 (фиг. 4).В надетом состоянии защитная трубка 7 закрепляется с помощью рукоятки 8. Рукоятка 8 имеет фигурную металлическую втулку 9, внешняя поверхность которой защищена электроизоляционным слоемО с внешней накаткой 11, выполненной например, из гетинакса. На дистальной стороне рукоятки 8 имеется цанговый зажим, включающий полый металлический винт 12 с продольными пазами 13 и металлическую гайку 14 с защитным электроизоляционным слоем 15, имеюгцим внешнюю накатку 16. В своем основании рукоятка 8 связана резьбовым соединением 17 с...

Номер патента: 1122810

Опубликовано: 07.11.1984

Авторы: Зейналов, Мехралиев, Мязитов, Новиков, Парсаданов, Смирнов

МПК: E21B 31/06

Метки: ловитель, магнитный, скважинный

...захваченных предметов.Поставленная цель достигается тем, что в скважинном магнитном ловителе, содержащем стальной корпус,. внутри которого посредством немагнитной втулки с промывочными пазами закреплены стержневые магниты, промывочные пазы в немагнитной втулке выполнены на ее наружной поверхности, а количество их соответствует числу стержневых магнитов, часть боковой поверхности которых выполнена с радиусом. равным радиусу внутренней поверхности немагнитной втулки, и эти части совмещены с промывочными пазами.55На фиг, 1 изображен ловитель общий вид; на фиг. 2 - сечение А-Л на фиг. 12Скважинный магнитный ловитель содержит соединительный переводник 1, ферромагнитный цилинпрический корпус 2, в полости которого размещена немагнитная...

Номер патента: 1122779

Опубликовано: 07.11.1984

Автор: Смирнов

МПК: F02B 11/00

Метки: дренажная

...также низкая эксплуатационная надежность из-за невозможности двухстороннего регулирования водного режима почв без дополнительных сооружений. К тому же в известной системе устья работают периодически в свободном и подтопленном состоянии со стороны подводящего канала. Когда система работает в свободном состоянии, растворенная в дренажной воде закись железа при контакте с кислородом воздуха, находящегося в трубопроводе, переходит в гидрат окиси железа, который выпадает в осадок, закупоривая дрену.Цель изобретения - повышение эксплуатационной надежности системы,Поставленная цель достигаетсятем, что устьевой участок закрытого22779 2коллектора выполнен из двух ветвей -рабочей и промывочной, причем рабочая ветвь выполнена с обратным...

Номер патента: 1122709

Опубликовано: 07.11.1984

Авторы: Исаев, Сивков, Смирнов, Тюрин, Хиженков, Чернов

МПК: C21C 7/02

Метки: порошкообразная, рафинирующая, смесь

...рафинирующаясмесь, содержащая известь, плавиковый, шпат и силикокальций, дополнительно содержит алюминий при следующем соотношении компонентов, мас.%:Алюминий 10-15Силикокальций 15-22Плавиконый шпат 15-25Известь Остальное 4 ОПри этом соотношение силикокальция и алюминия в порошкообраэнойрафинирующей смеси составляет 1,5:1.Состав предложенной порошкообразной рафинирующей смеси разработанна основании опытных плавок с продувкой порошками, по результатам которых выявлен оптимальный состав смеси, Опытные плавки проводили н открытой индукционной печи следующим 5 Ообразом: материалы порошкообразныхрафинирующих смесей измельчали ипросеивали до Фракции не более 1 мм,затем механически перемешивали ипрокаливали в течение 1-1,5 ч при 55650-700 С....

Номер патента: 1122597

Опубликовано: 07.11.1984

Авторы: Гиндин, Смирнов, Шварц

МПК: B65G 69/20

Метки: сортировочное

...4 с приводом 5, расположенным на кормовом мосту, с двумя бесконечными направляющими 4 и траверсами 6, каждая траверса включает пару кареток со стойками 7, на каждой стойке смонтированы два параллельных рычага, нижний 8 и верхний 9, причем верхний рычаг снабжен упорной площадкой 10 и нажимным роликом 11. На рычагах 8 и 9 подвешено прижимное устройство 12, на рычагах 9 и 10 подвешено прижимное устройство 13.Правая и левая каретки 7 попарно объединены в единое целое валом 13 и направ 5 10 15 20 25 ЗО 35 40 45 50 55 ляющей коробкой 14, в которой размещенползун 15 с двумя гребнями 16,Положение элементов траверсы фиксируется пружиной 17. Между поперечными мостами параллельно направляющим транспортера установлены попарно барабанные...

Номер патента: 1122590

Опубликовано: 07.11.1984

Авторы: Комов, Сагателян, Смирнов

МПК: B65G 47/24

Метки: кантования

...относительно другой, причем на одних полумуфтах укреплены кантующие, а на других - подхватывающие планки, полумуфты с кантующи ми планками жестко установлены на оси, а полумуфты с подхватывающими планками установлены на дополнительной неподвижной опоре с возможностью вращения и снабжены подтормаживающими элементами.На фиг. 1 изображено устройство для кантования деталей, вид спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 3; на фиг, 5 - разрез В-В на фиг. 3.50На оси 1, установленной с возможностью поворота в неподвижных опорах 2 и 3, крепятся шестерня 4 и две полумуфты 5 и 6 с закрепленными в них кантующими планками 7 и 8, выполненными совместно с отсекателями 9 и 10, Полумуфты 5...

Номер патента: 1122459

Опубликовано: 07.11.1984

Авторы: Сахаров, Смирнов

МПК: B23F 21/16

Метки: зубчатых, колес, фреза, цилиндрических, червячная

...а в осевом сечении имеют профиль, идентичный профилю режущих зубьев.На Фиг. 1 изображена предлагаемая фреза, осевое сечение; на Фиг.2 - вид А на фиг.1; на фиг,З - калибрую; щий элемент; на фиг.4 - разрез Б-Б на фиг.З. 30месяцу режущими зубьями 1 по винтовой линии расположены калибрующне элементы 2, которые имеют бочкообразную Форму. В осевом сечении калибрующие элементы 2 имеют профиль, идентичный профилю режущих зубьев. Находясь в зацеплении с обрабатываемым зубчатым колесом, калибрующие элементы 2 самоцентрируют инструмент и выглаживают обрабатываемые поверхности.Устройство работает следуюшим образом.Фреза устанавливается относительно предварительно нарезанных впадин обрабатываемого зубчатого колеса так, что припуск, оставленный...

Номер патента: 1122325

Опубликовано: 07.11.1984

Авторы: Плеханов, Смирнов, Тельпухов, Харнас, Якунев

МПК: A61M 1/03

Метки: изолированного, кардиоплегии, перфузии, сердца, стенд

...из двух терморегулируемых резервуаров, соединенных через дроссель, и дополнительного роликового насоса, при этом аортальная емкость выполнена герметичной и соединена с выходом диафрагменного насоса, терморегулируемые резервуары соединены с дополнительным роликовым насосом, емкость для перфузата через основной роликовый насос и оксигенатор соединена с диафрагменным насосом и через дроссель - с предсердной емкостью, а один из терморегулируемых резервуаров соединен через кран с аортальной емкостью.На чертеже схематично изображен стенд для кардиоплегии и перфузии изолированного сердца.Стенд для кардиоплегии и перфузии изолированного сердца содержит систему для дозированной подачи кардиоплегического раствора, включающую резервуары 1 и 2,.5 10...

Номер патента: 401253

Опубликовано: 07.11.1984

Авторы: Андрейчиков, Борисюк, Дружинский, Кондратьев, Сабир-Де, Слепов, Смирнов, Шумякин

МПК: G21C 19/00

Метки: быстрых, нейтронах, перегрузки, реактора

...подаютс помощью насадки, которую плотноприжимают к верхней части тепловыделяющей сборки. Создание направленного потока газа обеспечивает болееэффективное охлаждение тепловыделяющей сборки и исключает воэможностьпроникновения в перегрузочную машину паров натрия и загрязненного аргона иэ реактора. Это значительноулучшает условия работы механизмовперегрузочной машины, т.е. повышаетнадежность ее работы.Кроме того, наличие двух ветвейохлаждения позволяет резко уменьшить температуру охлаждающего газав перегрузочной машине, что такжеулучшает условия работы механизмовперегрузочной машины,На фиг, 1 гокаэана схема разгрузочно в загрузочн машины и активнойзоны реактора; на фиг,. 2 - схемаохлаждения перегружаемой тепловьшеляющей сборки; на фиг. 3 -...

Номер патента: 397094

Опубликовано: 07.11.1984

Авторы: Андрейчиков, Борисюк, Дружинский, Кондратьев, Сабир-Де, Слепов, Смирнов, Шумякин

МПК: G21C 19/00

Метки: перегрузочная

...неегибким шлангом системы охлажденияна звездочке 12, и два ходовых вала13 с зубчатыми колесами 14 и 15,сцепленными соответственно с зубчатыми колесами 16 и 17, сидящими навалах 18 и 19 привода вращения(не показан). Каретка 10 содержитзубчатые колеса 20, 21, 22 и штангу23, имеющую внутреннюю трубу 24 сшпонкой 25 и наружную трубу 26, которые соединены между собой для герметизации в верхней части силцфонным уплотнением 27. Ходовые валы 13предназначены для направления каретки 10 при ее перемещении с помощьюцепи 11 внутри контейнера 2 и дляпередачи движения на наружную ивнутреннюю трубы штанги от валов18 и 9,На верхнем конце трубы 24 закреплены шестерня 28 и гибкий шланг сис 397094 430 35 40 4 с Затем вращением звездочки 12 каретку 10...

Номер патента: 1121654

Опубликовано: 30.10.1984

Авторы: Жедь, Смирнов, Шиманович

МПК: G05D 16/06

Метки: гидравлический, регулятор

...25 .- повышается. Под действием возникающей разности давленийна мембраны 14 и 15 стержень 10 сзаслонкой 9 смещаются вдоль оси нале.во, при этом НН , изменяется соотношение плеч моста и поршень 28 смещается влево до тех пор, пока в мосте не установится новое равновесие.Поршень 28 смещается от среднего положения тем больше, чем больше значение силы Р, Направление этого смеще.ния зависит от направления силы Р:согласно схеме на фиг,. 1, при дейст 54 авии силы Р вниз поршень 28 смещаетсявлево, а при действии силы Р вверх -вправо. Таким образом, делитель расхода позволяет управлять перемещением поршня в функции силы Р,Предлагаемый регулятор можно также использовать в качестве управляемого сумматора расхода илн делителядавления...

Номер патента: 1121626

Опубликовано: 30.10.1984

Авторы: Демирчян, Жарков, Зайцев, Смирнов

МПК: G01R 21/06

Метки: активной, мощности, реактивной

...(С) - ее часть при движенииоэнергии от генератора к нагрузке;Р 0(С) - ее часть пои движении энергии в обратном направлении;О И(С) 311(С) 8 И(С)+--- общеедС 8 С ЭС изменение энергии накопителей;3 И(С)аС--- изменение энергии накопителей при передаче мощности от генератора к нагрузке;а Ы(С)---- изменение энергии накодСпителей при передаче мощности в обратном направлении,Усреднение за период всех указанных величин отдельно для положительных и отрицательных значений мгновенной мощности дает:ЙЖР = Р + --- (1)(2)о ,1 СС учетом закона сохранения энергии И(Т)= Ы (О) и условия стационарности процесса для усредненных величин изменения энергии имеет место равен ство следовательно3 11216Р + Р Р Р Р (4),где Р - среднее за период значениемгновенной...

Номер патента: 1121561

Опубликовано: 30.10.1984

Автор: Смирнов

МПК: F26B 9/06

Метки: камера, пиломатериалов, сушки

...вентиляторы 3 аэродинамического нагрева, роторы которых содержат плоские, сферические или волнистой формы лопатки; штабель 4 пиломатериалов. Между вентиляторами 3 и штабелем 4 б 5 пиломатериалов установлены регулируемые жалюзийные решетки 5, укрепленные на щите-экране 6. Регулируя проходное сечение решетки 5, изменяютток нагрузки электропривода вентилятора и этим изменяют отдаваемую электродвигателем 7 электрическую мощность и расход тепла, выделяемоговентилятотором аэродинамического нагрева, Регулируемая жалюзийная решетка 5 по краям снабжена двухпозиционными заслонками 8 с позициями фЗакрыто и Открыто, Между штабелем4 пиломатериалов и регулируемыми жалюзийными решетками 5 установленыгазопроницаемые регулируемые перегородки 9 с...

Номер патента: 1121431

Опубликовано: 30.10.1984

Авторы: Бляхман, Петухов, Проскуряков, Русецкий, Смирнов, Стороженко

МПК: E21C 39/00

Метки: акустической, горных, пород, степени, удароопасности, эмиссии

...эмиссии и проводить анализ их амплитудного состава, а с другой стороны, устройство позволяет проводить амплитудный анализ и импульсов, которые частично накладываются друг на друга. Это обеспечивает получение более точной информации об амплитудном распределении актов эмиссии и более достоверное определение степени удароопасности участков массива горных пород.На фиг . 1 представлена блок-схема устройства; на фиг, 2 - блок-схема амплитудного селектора.Устройство состоит из последовательно соединенных датчика упругих колебаний 1, предусилителя 2, фильтра 3, усилителя 4, амплитудного селектора 5, блока счетчиков 6, последовательной цепи, состоящей из порогового элемента 7, счетчика 8 с ограниченной емкостью, счетчика 9 с управляемой...

Номер патента: 1121294

Опубликовано: 30.10.1984

Авторы: Анофриев, Иванов, Ивин, Коркодола, Смирнов, Стеценко

МПК: C21B 7/16

Метки: доменной, печи, фурма

...относительно вертикальной осевой плоскости фурмы в ее рабочем положении.1 цлаковая хурма в рабочем положении может быть смещена в левую или правую сторону за счет поворота вокруг оси, Это смещение вызвано эксплуатационными требованиями к шлаковому прибору в связи с невозможностью совмещения подводящих и отводяпих трубок хурмы и холодильника, в который она запрессована.На различных доменных печах (даже в пределах одного цеха) шлаковые хурмы устанавливают как с левым, так и с правым поворотом. При этом максимальный угол поворота относительновертикальной осевой плоскости сосотавляет 30 . Таким образом, при установке Аурм только с односторонним поворотом в предельное положение сектор возможного лроллавления составОляет 6 О , а при установке...

Номер патента: 1121157

Опубликовано: 30.10.1984

Авторы: Бахвалов, Николаев, Смирнов

МПК: B31C 1/02

Метки: бумажного, полотна, рулонного, станок, труб

...При этом, подходя к мальтийскому кресту, вал западает в одну из его впадин, Мальтийский крест перемещается в осевом направлении и сталкивает готовуюгильзу, Затем цикл повторяется21.Однако в этой конструкции и клеевая ванна установлена неподвижно,что затрудняет регулирование толщиныклеевого слоя и чистку ванны. Режущий механизм, осуществляющий какрезку, так и заправку, имеет большиеперемещающиеся массы, что ведет кбыстрому износу, и выполнен с двумяножами, что усложняет конструкцию.Кроме того, заправка с помощью упругого элемента, не имеющего привода,ненадежна в работе,В механизме намотки применены намоточные валы консольного типа со второй откидной опорой, установка которой по центру вала затруднительна.Механизм сталкивания имеет...

Номер патента: 1120335

Опубликовано: 23.10.1984

Авторы: Курочкин, Смирнов

МПК: G06F 11/18

Метки: исправления, ошибок

...третьей группы сумматоров по модулю два подключены к входам первого элемента ИЛИ, а второй выход блока фиксации первого отказа - к второму блокировочному входу блока фиксации второго отказа, входы первого элемента И-НГ подсоединены к нулевой шине.При этом блок фиксации первого (второго) отказа содержит первый элемент ИЛИ-НЕ, вторые элементы И-НЕ, третий и четвертый элементы И-НЕ, первый и второй элементы И, второй элемент ИЛИ, двоично-десятичные реверсивные счетчики, вход приема вектора синдрома блока подключен к первым входам вторых элементов И-НЕ, вход начальной установки - к первому входу второго элемента ИЛИ, вход сигнала сброса - к первому входу первого элемента И, вход второго строба, вход тактовых импульсов и первый...

Номер патента: 1120216

Опубликовано: 23.10.1984

Авторы: Козочкин, Смирнов, Сулейманов

МПК: G01N 3/58

Метки: износа, инструментов, металлорежущих, многоинструментальной, обработке, оценки, режущих, станках

...вляется контакт иструмс Т-.аготовса) 1 а 1 т, 3 К С)ттаК т" ИГ ТР 3)1 С )тт -И 311(КИЕ Пля разных )е.ит 13 ппс)ца;ткп )т 3 носа П )И ) )- "Б," 1 (К,.З:)с т 1. Г 1 С; -- .-) л ,;) К ОГЯЦИ (.- ".ЕР с.-:Е П О, Кт1 3 П)Г Т;) У "Е ЕТ 1- .аС"Патент", г. Ужгород,ул.Проектная, 4 колебания ниже 10 кГц могут передаваться на режущие инструменты не только через площадку контакта с заготовкой, но и через шпиндельную бабку станка. Колебания выше 30 кГцюсильно затухают при прохождении через стыки деталей, поэтому требуют большей мощности вибратора, что вызывает увеличение его габаритов.На торцы оправок режущих инстру О ментов 3-5 устанавливают датчики бвибраций, представляющие собой пьезоэлектрические акселерометры, т.е, вибратор и датчики...

Номер патента: 1119988

Опубликовано: 23.10.1984

Авторы: Долгачев, Лютров, Михайлов, Смирнов, Соколов, Соколовский, Троянкин, Тюрин

МПК: C03B 5/00

Метки: волокнистых, минеральных, плавления

...и циклонной печей для повышения экономичности требуют выполнения дорогостоящей и громоздкой системы теплоиспользования.Целью изобретения является повышение производительности и уменьшение расхода топлива.Поставленная цель достигается тем, что в установке для плавления волокнистых минеральных материалов, содержащей цилиндрическую циклонную камеру с верхним выводом газа, загрузочное устройство, загрузочное устройство выполнено в виде наклонной под углом 30-40 к горизонту шахты, снабженной с боков металлическими водоохлаждаемыми штангами, смонтированными с возможностью возвратно-поступательного и качательного движений, и соединенной нижней частью с горловиной циклонной камеры, которая выполнена с люком и выталкивателем непррплавленных...

Номер патента: 1119870

Опубликовано: 23.10.1984

Авторы: Сергеев, Смирнов

МПК: B60K 20/02

Метки: механизм, передач, переключения

...изображен механизм переключения передач; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - кривошип; на фиг, 4 - втулка.Рычаг 1 управления механизма переключения передач закреплен на верхнем конце валика 2, выполненного с лысками, фиксация валика в одном из рабочих положений осуществляется пластинчатыми пружинами 3. На нижнем конце валика 2 жестко закреплен кривошип 4 (фиг, 3), выполненный с гнездом 5, цилиндрическая поверхность которого выполнена с кольцевой проточкой 6. В гнезде кривошипа установлена с возможностью поворота втулка 7 (фиг. 4), выполненная с продольным пазом 8 прямоугольного сечения и сквозным отверстием 9, перпендикулярным плоскости паза. В отверстии 9 помещен палец 10, длина которого превышает диаметр втулки 7....

Номер патента: 1119753

Опубликовано: 23.10.1984

Авторы: Овчинников, Смирнов

МПК: B21D 28/16

Метки: зачистки, штамп

...подвижную и неподвижнуюплиты, матрицу с помещенным в ее отверстии выталкивателем, оправку дляет 40фиксации детали по отверстию, трафаретдля фиксации по наружной поверхностии прижим 2,Недостатком известного штампаявляется отсутствие в нем средств,45обеспечивающих калибровку внутреннейи наружной поверхностей детали ипоследующую зачистку наружной поверхности, следствием чего является недоста-,точно высокая точность получаемых де 50талей.Цель изобретения - повышение точности деталей путем калибровки внутмренней и наружной поверхностен и последующей зачистки наружной поверх 55ности.Цель достигается тем, что в штампедля зачистки поверхности деталей типаколец, содержащем подвижную и непод 3 3вижную плиты, матрицу с помещеннымв ее отверстии...

Номер патента: 1119721

Опубликовано: 23.10.1984

Авторы: Добрых, Зайцев, Смирнов

МПК: B01F 7/02

Метки: воды, смеситель

...внутрь корпуса 1 смесителя и оказывает давление на перегородки 3, расположенные на свободно вращающемся валу 2. В первоначальном положении отверстия 4 в перегородке 3, рас-, положенной над валом 2, и отверстия 6 во вкладыше 5, расположенном внутри перегородки 3, не совпадают, а в перегородке 3, расположенной под валом 2, - совпадают. В результате того, что суммарная поверхность у верхней перегородки оказывается больше, чем у нижней, и, ввиду неравномерного давления на них со стороны потока обрабатываемой воды, происходит вращение вала 2 с установленными на нем перегородками 3. Под действием собственного веса происходит перемещение вкладышей 5 внутри перегородок 3, при этом вновь обеспечивается совпадение отверстий 4 и 6 в нижней...

Номер патента: 1119697

Опубликовано: 23.10.1984

Авторы: Михалишин, Мищенко, Смирнов, Улупов, Шажко, Шуть, Яременко

МПК: A61K 39/395

Метки: гамма-глобулина

...2. К 100 млмолока крупного рогатого скота (рН 7,0 - 7,5) добавляют 10 м 10/о-ного водного раствора полиэтилнимина, создав таким образом его 1 о/,-ную конечную концентрацию. Смесь перемешивают 5 - 10 мин. После образования флоккул в жидкость добавляют 5 мл хлороформа, что составлят 5 его конечной концентрации, и ее энергично гемогенизируют в течение 1 О 5 - 10 мин. После центрифугирования в течение 2(1 мин при 3000 об,/мин в надосадочную жидкость добавляют 10 мл 4/о-ной полиакриловой кислоты, что составляет 0,4 о/о ее конечной концентрации. Затем сыворотку центрифугируют, а для дальнейшей работы используют надосадочную жидкость, При необходимости получения препарата с более высокой удельной серологической активностью гамма-глобулин...

Номер патента: 1119646

Опубликовано: 23.10.1984

Авторы: Ермоленко, Ольховатов, Орлов, Осадчая, Смирнов

МПК: A01N 37/04

Метки: растений, роста, стимулятор

...обработка семян раствором щавелевокислого аммония дала положительный эффект: увеличилась высота растений, продуктивная кустистость, площадь листовой поверхности, содержание хлорофила в листьях, количество зерен в колосе и масса 1000 зерен; при этом прибавка уроПоставленная цель достигается применением щавелевокислого аммония в качестве стимулятора роста.Пример. Семена ярового ячменя сорта Зерноградскийперед посевом обрабатывают водным раствором щавелевокислого аммония в концентрации 0,00047 моль/л из расчета 1,5 л раствора 0,08 г препарата на 1 ц семян. В контрольном варианте семена смачивают водой. Посев семян проводят на следующий день. В табл. 1 показано влияние препаратана рост ячменя,жая зерна ярового ячменя составила в...

Номер патента: 453099

Опубликовано: 23.10.1984

Авторы: Александров, Кучин, Романов, Смирнов, Шебеченко

МПК: D21D 5/02

Метки: обезвоживающее

...устройства является то, что держатель, расположенный на рабочей поверхности процеживающего днища, препятствует20 удалению обезвоженного материала, а плотный слой обезвоженного материала, образующийся в процессе работы установки на рабочей поверхности25 процеживающего днища, препятствует удалению жидкости.Целью изобретения являются интенсификация процесса обезвоживания и упрощение удаления обезвоженного материала э. рабочей поверхности про- ЗО цеживающего днища.Поставленная цель достигается тем, что в предложенном устройстве держатель неподвижных кольцеобразных элементов расположен в вакуумной ка- З 5 мере, а несущая планка ротора, соединяющая подвижные элементы, установлена над процеживающим днищем и выполнена в виде эллиптического...

Номер патента: 1119001

Опубликовано: 15.10.1984

Авторы: Ермохин, Смирнов

МПК: G06F 3/153

Метки: дисплея, информации, редактирования, экране

...элементов И.На чертеже изображена блок-схема устройства для редактирования информации.19001 4 10 15 20 25 30 35 40 45 50 55 При нажатии клавиши любой из клавиатур 2, 3, 4 и 5 входной шифратор.1 выдает соответствующий код на входы блока 9 ключей записи и четвертого блока 21 элементов И. Одновременно входной шифратор 1 выдает сигнал по одной.из шин, соединяющих шифратор 1 с информатором 6 команд и с распределителем 7.При поступлении любого из сигналов от юсодного шифратора 1 распределитель 7 начинает свой внутренний счет операций, тактируемай сигналаУстройство содержит входной шиф- . ратор 1, цифровую клавиатуру 2, служебную клавиатуру 3, командную клавиатуру 4, алфавитную клавиатуру 5, шифратор 6 команд, распределитель 7, счетчик 8...

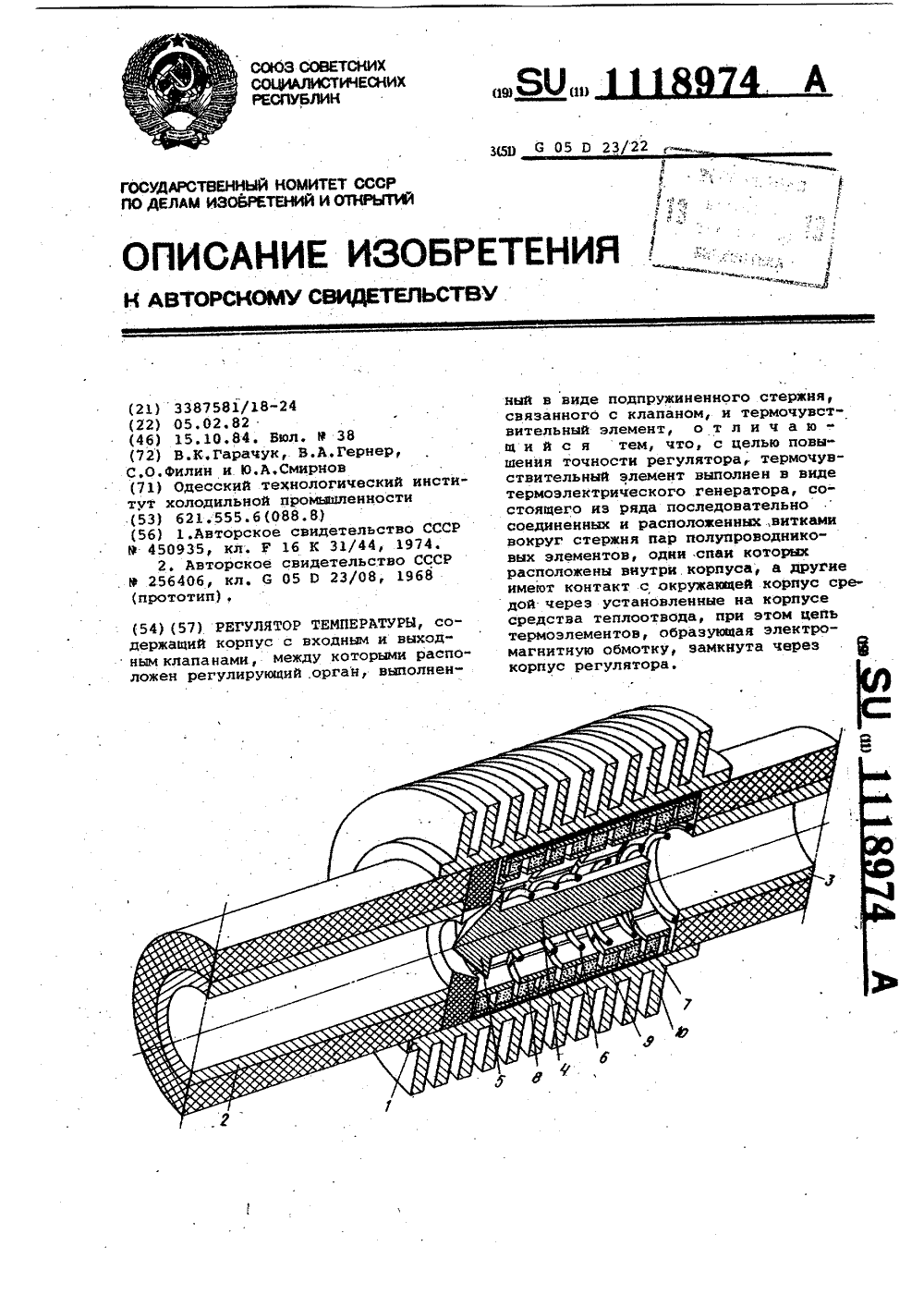

Номер патента: 1118974

Опубликовано: 15.10.1984

Авторы: Гарачук, Гернер, Смирнов, Филин

МПК: G05D 23/22

Метки: регулятор, температуры

...- повышение точности регулятора. Поставленная цель достигается тем,что в регуляторе температуры, содержащем корпус с входным и выходнымклапанами, между которыми расположен .регулирующий орган, выполненный в видеподпружиненного стержня, связанногос клапаноы и термочувствительный 65 элемент, и термочувствительный элемент выполнен в виде термоэлектрического генератора, состоящего из ряда последовательно соединенных и расположенных витками вокруг стержня пар полупроводниковых элементов, одни спаи которых расположены внутри корпуса, а другие имеют контакт с окружающей корпус средой через установленные на.корпусе средства теплоотвода, при этом цепь термоэлементов, образующая электромагнитную обмотку, замкнута через корпус...

Номер патента: 1118865

Опубликовано: 15.10.1984

Авторы: Андреев, Афанасьев, Дьяков, Железнова, Ляхтеров, Пашов, Ряхов, Смирнов, Фоменко

МПК: G01F 23/10

Метки: датчик, жидкости, уровня

...как один из .оставшихся поплавков мо жет отдалиться от катушки индуктивности на освободившееся место и не оказывать влияния на катушку.Цель изобретейия - повышение на.,дежности работы при дистанционном; измерении. дующим образом. При поднятии или опускании уров 55 ня жидкости поплавковая система,Указанная цель достигается тем, что в датчике уровня. жидкости, содержащем поплавковую систему, выполненную в виде не менее трех одинаковых шариков, расположенных свободно в измерительной трубке, связанной с контролируемым резервуаром, и индикатор положения, последний выполнен в виде катушек индуктивностн, установленных концентрично в изолированф ном объеме, внешняя поверхность которого образует с внутренней поверхностью измерительной трубки...

Номер патента: 1118817

Опубликовано: 15.10.1984

Авторы: Казанский, Попов, Смирнов

МПК: F16G 11/04

Метки: гибких, длинномерных, соединения, тяговых, элементов

...КЖ ( ЧЗЕЛ ИКСЕПЕН( НОГЕКОРИ ЧСОВ Б 3(1 КНТО 1 1)оложееп(и, сн,.ож( п(ц птрирующич коль)к)1, кдж,Еыи ПО,1 к(рпс е)ьпЕОГн(.н Б Ви.)( ПО)ОГО ЦИ;1 ИНЛР(1, 31)ХВ)1 Г БЫПОГ)ЕЕ(.Н В Е)И.Е( трех Г-Оордзны Выступов, расположеппы. на торп( полукорпус;1 Ев Окружпости пол углом 20 с возможнстьн поворота Отпоситель)в )ц птрируюп)(го кол(ЯЕЗ, размспц и- БОГО БнчтГ Поз корпчсОВ, ззег фиксе)ции полукорп усов в здчк) Гоч положении вы. ПОЛПЕП В ВИДЕ РЫЧ;)Г;1 (ИКС;иИИ С Б),СГ ПОМ. ;пдрнирец здкрепл(пшЕО и;лноч из Нлу корпсое) ( е)озможностьк) 113 дичо:1(исте)и)( Выст ПО 1 с ЕБя соседними 1 -Оор)13 нычи выступами, и Огкилпой чеки, закреплеш(ой Н)1 ЛР ГО)1 ПО,(КОРИ СЕ С ВозОЖПОСТЬ 10 Вз(1- и ч Олеистви 5 со сВОболн ы м кон по 1 рыче) Г(1 фиксации.1111 фи)....

Номер патента: 1118706

Опубликовано: 15.10.1984

Авторы: Глушков, Камалов, Лаптев, Смирнов, Якимов

МПК: C22B 21/06

Метки: алюминийсодержащих, отходов, переработки

...в том, что при переработке алюминийсодержащих отходов, содержа 40 щих бумагу, в частности отходов кашированной Фольги, не происходит флотационного разделения алюминия и бумаги, поскольку бумага поднимается на поверхность рабочего раствора сов 45 местно с алюминием.Цель изобретения - повышение эффективности флотационного разделения при переработке отходов кашированной фольгиПоставленная цель достигается тем,550 что согласно способу переработки алюминийсодержащих отходов, включающему измельчение, обработку нагретым рабочим раствором и флотационное разделение алюминия и основы, 55 в качестве рабочего раствора используют водный раствор ортофосфата натрия с концентрацией 15-20 г/л. 706 2Флотационное разделение ведут при80-100 С.Способ...
