G01F 23/10 — G01F 23/10

Номер патента: 440561

Опубликовано: 25.08.1974

Авторы: Карнозеев, Корнюшин, Ляхтеров, Стромов

МПК: G01F 23/10

Метки: датчик, жидкости, уровня

...нагрузок в предлагаемом датчике направляющий кожух снабжен штырем, эксцептрирующим поплавок относительно вертикальной оси кожуха, и дроссельной шайбой, ось отверстия которой направлена наклонно к вертикальной оси кожуха.На чертеже изображено предлагаемое устройство,Внутри корпуса датчика 1 расположена дифференциальная катушка индуктивности 2 с сердечником 3. К корпусу прикреплен направляющий кожух 4, внутри которого размещены ферромагнитный сферический поплавок 5, дроссельная шайба б и эксцентрирующий штырь 7.Датчик работает следующим образом, При повышении уровня жидкости поплавок 5 приближается к торцу сердечника 3, что выывает изменение индуктивности катушкиключенной в мостовую схему вторичного прбора. ижениировня поплаво 5...

Номер патента: 445844

Опубликовано: 05.10.1974

Авторы: Дорняк, Карпеченко, Лесных, Смыслов

МПК: G01F 23/10

Метки: дискретный, индуктивный, уровнемер

...сохране ния номера точки, пройденной уровнем, в том случае, когда поплавок находитсямежду двумя датчиками. Устройство памяти через дешифратор 9 номера датчика и шифратор 10 объема подключено к индика 5 тору 11, Шифратор представляет собой матрицу, в которую при помощи диодов введены для индикации значения объема (веса), полученные для каждого датчика при тарировке емкости. 1 ОДля использования уровнемера в качестве датчика расхода он снабжен регистрато-. ром 12, на который подаются с устройства памяти сигналы, соответствующие моментам срабатывания датчиков, код номера датчика и метки времени, Кроме того, измерительная схема уровнемера содержит задатчик 13 уровня заправки, вход которого саеди;ен с выходом дешифратора номера датчика,...

Номер патента: 464788

Опубликовано: 25.03.1975

Авторы: Бредялис, Серапинас, Станевичюс, Фелдманис

МПК: G01F 23/10

Метки: индикации, объема

...8, Между этой площадкой и пуансоном помещен датчик усилия 9, Таким образом, не пуансон вдавливается в продукт, а продукт подается к пуансону, Между внешней поверхностью дна 10 тары и столом расположена мембрана 11, на которую попадают со стола колебания, или которая сама воспринимает колебания тары - все зависит от вида протекающего процесса. Опускание или подьем стола происходит с помощью траверсы 12, перемещающейся по вертикальным стойкам 13 и 14. Перемещение происходит при враще464788 Предмет изобретения Составитель А. Ходжаевдактор Е. Гончар Техред М. Семенов Корректор Л, Котова Тираж 782овета Минисоткрытийаб., д. 4/5 Подписив СССР Изд.598осударственного комитета по делам изобретений Москва, Ж, Раушска аказ 1620/11ЦНИИП...

Номер патента: 468096

Опубликовано: 25.04.1975

Автор: Кобелев

МПК: G01F 23/10

Метки: жидкости, сигнализатор, уровня

...трехгранная фигурная призма, управляющая контактными парами при повороте камеры.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - вид по стрелке А на фиг. 3разрез по Б-Б на фиг. 2.К цилиндрическому полому корпусу 1 сигнализатора прикреплены ведущий 2 и в домый 3 шкивы, Шкив 2 тросом 4 соединен с поплавком 5, а шкив 3 тросом 6 - 25 с противовесом 7, К шкиву 3 жестко при.креплено контактное устройство 8, содержащее двенадцадь контактных пар 9, которыми управляет трехгранная фигурная призма 10, снабженная выступами 11. Контактные пары 9 кабелем, 12 соединены, например, с магнитными пускателями 13,управля юшими насосами для удаления жидкости из емкости 14.При изменении уровня жидкости в емко-, сти 14 поплавок 5 перемещается,...

Номер патента: 471512

Опубликовано: 25.05.1975

Авторы: Крысин, Чугуй, Щербаков

МПК: G01F 23/10

Метки: жидкости, измеритель, уровня

...предлагаемого устройства. Измеритель уровня жидкости сод порный бак 1, электроуправляемый клапан 2, концентрирующий нако цифровой измеритель 4 временного и выполненный, например, из послед соединенных триггера 5, электронно б, мультивибратора 7 и счетчика 8.Устройство работает следующим о В предлагаемом измерителе и принцип измерения времени движе ной струи или другой электропрово кости, истекающей под избыточным и постоянным давлением из напорного бака 1 через концентрирующий наконечник 3 с момента открывания запорного электроуправляемого клапана 2 до момента достижения жидкостью объекта, расстояние до которого измеряется. При этом объект должен быть соединен с общей шиной (заземлен), так как по достижении объекта струя жидкости...

Номер патента: 480916

Опубликовано: 15.08.1975

Авторы: Анненков, Быков, Каменщиков, Яговкин

МПК: G01F 23/10

Метки: уровнемер, цементного, шлама

...при автоматическом - тремя переставными путевыми переключателями, на которые воздействует коромысло 5.Из них верхний 14, и нижний 14 Н включают, а средний 14, выключает электродвигатель.Электродвигатель 12 связан с червячным редуктором 10 через клиноременную передачу 15.ен еПри включении электродвигателя 12 приводятся в движение через клиноременную передачу 15 и червячный редуктор 10 устройство 11 и мерный барабан 9. Последний, вращаясь, сматывает или наматывает трос 3, ко торый, перекатываясь по роликам 7 и 8, опускает или поднимает поплавок 4. Когда поплавок доходит до заданной отметки, определяемой по устройству 11, двигатель выключают одной из кнопок 13, Поплавок устанавли п вается на заданный уровень в незаполненном пространстве...

Номер патента: 488073

Опубликовано: 15.10.1975

Автор: Макаров

МПК: G01F 23/10

Метки: сред, сыпучих, уровномер

...8.При этом вторичный прибор настраиваетсятак, что при исходном положении шкалы относительно указателя магнитная цепь сердечников 2, 4 замыкается с помощью подвижного сердечника 7, и сигнал И на выходе обмотки 5 резко возрастает, Это приводит квключению тиристора 12 и реле Р, котороезамыкает управляющую цепь тиристора ЗЗ,что приводит к включению реле Рз.С включением реле Рз блокируется контактР, в цепи управления тиристора 33, и подается команда на включение двигателя 14.Двигатель 14 включается, и через редуктор15, вращая барабан 16, с помощью троса, перекинутого через ролик 40 рычажной систе 5 10 15 20 25 зо 35 40 45 50 55 60 65 мы, погружает лот 17 в емкость с измеряемойсредой.После того, как лот 17 достигнет поверхности измеряемой...

Номер патента: 488074

Опубликовано: 15.10.1975

Авторы: Гаркуша, Романенко

МПК: G01F 23/10

Метки: индуктивный, уровномер

...отводами 6 включецы резисторы 7. Катушка цндукгивностц 5 с резисторами 7 образует О два смежных плеча мостовой электрической схемы, два других плеча, которой образованы делителем напряженияя 8. Мостовая схема питается переменным током. Между средней точкой 15 9 катушки ццдуктпвцостц 5 и средцец точкой10 делителя напряжения 8 включено регистрирующее устройство (на чертеже не пока.зано), измеряющее выходное напряжение. Сопротивления резисторов 7 увеличиваются с 20 удалением от средней точки 9 катушки цндуктцвности 5 в пропорции, определяемой необходимой формой выходной характеристики.Устройство работает следующим образом.25 Проходящий через катушку индуктцвцости5 переменный ток возбуждает вокруг цее электромагнитное поле....

Номер патента: 489953

Опубликовано: 30.10.1975

Авторы: Барер, Добровольский

МПК: G01F 23/10

Метки: сыпучих, уровнемер

...1 выдвинут, траверса 2 поднята в верхнее положение. При этом измерительное 2благодаря наличию гибкого зветывает нагрузки от веса цепей 5. Переключением поршневого привода шток 5 опускается и опускает траверсу 2, прослабляяцепи 5 за счет подпора материала, и на рычаг б измерительного устройства 3 передается нагрузка от веса тех частей цепей 5, которые находятся над поверхностью материала, 10 Вес траверсы 2 и гибкого звена 4 компенсируется весом грузика 7.Измерительное устройство 3 работает попринципу компенсации усилий. Изменение нагрузки на рычаг 6 вызывает перемещение за слонки 8, при этом в линии сопла 9 резко изменяется давление. Это давление, усиленное пневмореле 10, действует на сильфон 11 обратной связи, восстанавливая...

Номер патента: 489954

Опубликовано: 30.10.1975

Авторы: Андрейченко, Боковой, Буглеев, Левитан, Олейник

МПК: G01F 23/10

Метки: сигнализатор, сыпучего, уровня

...зядаииого буиерс, воздействует ил метдлли)мстииый котктх 1, который иово ид иьдриирс 2 и замыкает элекрииь тсж;) Ожухоми эсстродом 1 с(1(ОГО д;т 1 и 11 крови я 5, ито и 11- иосиис сигидльпого у(1 роиств;1. Из(и)рстсипс относится к устроиствдм, примсияемым для сигиализации уровня сыпучих матер л,Ов.И:всееи сигиялизлтор уровня сыпучего материала, сод(ржлиии электрод и сигилльиос у(" рой(тво.С Исл,н) овышсиия иядеткиости работы и предложенном сигиялизаторе уровня сыпучего млтсрид,д электрод помещен в металлический герметцчиьш кожух, шариирцо прикреилсииый к бункеру и сцабжециьш гибкой оболочкой, например сильфоцом.11 а фиг.и 2 поазди предлагаемый сигиллиззтор.Сигиализдтор уровня сыпучего материала содержит металлический герметичный...

Номер патента: 498492

Опубликовано: 05.01.1976

Авторы: Маханьков, Сидоренко, Шемонаев

МПК: G01F 23/10

Метки: жидкостей, криогенных, преимущественно, уровнемер

...на нт исчезно- считываетпоплавок, оле катуш- митируется я над уровнем жид 8, 9 разомкнуты, 0 отсутствует. Для ти необходимо опуреле 1 до тех пор, на индикаторе 10, ала уровень отсчи 25 Уровнемер преимущественно для криогенных жидкостей, содержащий поплавок, фи гурные ограничители, индикаторное устройИзобретение относится к технике измерения уровня криогенных сред, например жидкого гелия или зота.Известный уровнемер содержитперемещающийся вертикально в пки индуктивности, ход которого лиограничителями,Недостатками этого уровнемера являются большие габариты и ненадежность из-за возможного заедания поплавка вследствие его малой подъемной силы.Предложенный уровнемер свободен от указанных недостатков. От известных уровнемеров он отличается...

Номер патента: 501284

Опубликовано: 30.01.1976

Автор: Величкин

МПК: G01F 23/10

Метки: сред, сыпучих, уровнемера, чувствительный, элемент

...элементом, выполненным в виде зонда с большой опорной площадью.Однако такие уровнемеры имеют низкую надежность, так как зонд с большой опорной площа. дью в случае его засыпания порошком при обвале не может быть извлечен наверх вследствие большого лобового сопротивления упомянутого зонда. Предлагаемый чувствительный элемент выпол. нен в виде двух прогнутых пластин, обращенных одна к другой выпуклыми сторонами и жестко соединенных одним концом.На фиг,показан чувствительный элемент в виде зонда в рабочем состоянии; на фиг. 2 . то же, в сложенном состоянии прн извлечении его из измеряемой среды. образом,Зонд опускают приводом на троседо сопри. косновения с поверхностью измеряемой среды. Пластины 2 и 3 остаются полураскрытыми,...

Номер патента: 504933

Опубликовано: 28.02.1976

Авторы: Викторов, Кияшев, Козьменко, Полетаев, Розенфельд, Ульянов

МПК: G01F 23/10

Метки: сигнализатор, уровня

...частот, связанный черезденсатор 2 с параллельным резонансным ктуром 3, включающим емкость 4 и индуктность 5. Контур 3 через емкость 6 связтранзисторным детектором, построенномсопротивлении 7, транзисторе 8, сопротинии 9, емкости 10 и сопротивлении 11, вьтранзисторного детектора подключен к иснительному устройству 12,Сигнализатор работает следующим образом,С высокочастотного генератора 1, имеющегозадающий контур, сигнал постоянной частоты5 и амплитуды через емкость 2 поступает наемкость 4 и индуктивность 5 контура 3, настроенного в резонанс с частотой колебанийгенератора 1, и далее через емкость 6 - натранзистор 8, где он усиливается и детекти 10 руется. При отсутствии контролируемой среды в электрическом поле контура 3...

Номер патента: 505891

Опубликовано: 05.03.1976

Авторы: Азимов, Зарипов, Курбанова, Хамадов

МПК: G01F 23/10

Метки: дискретный, поплавковый, уровнемер

...на любом уровне и расстоот другой измерительные обоиотки 6витковых участках стержней магда 3.20 Многовитковые участки стержнпровода 3 могут быть расположепродольных участках магнитопродующей последовательности. Одиндой обмотки заземлен, а другой25 к обмоткам двух соседних тороиддечников,Каждая измерительная обмона со считывающей обмоткой 8ника 7 и с компенсирующей оЗО седнего сердечника 7. Все серследовательно охвачены записывающей обмоткой 10 постоянного смещения, Выходные обмотки 11 каждого сердечника подключены к шифратору 2, Поле считывающих обмоток 8 в каждом сердечнике 7 направлено против поля записывающей обмотки 10. Поле компенсирующей обмотки 9 совпадает по направлению с полем обмотки 10. Ампер - витки считывающей обмотки 8...

Номер патента: 509781

Опубликовано: 05.04.1976

Авторы: Горлач, Данилевский, Садлаев, Чирко

МПК: G01F 23/10

Метки: уровнемер

...подключены к кабелю ХО, выведенному наружу через сальник 1 Х, расположенный для удобства разборки поплавка. на той его половине, к которой привврени3 .стойки 4, К внешней стороне другой поло вины поплавка приварен поворотнЪФ рычаг12 с проушиной на конце, служащей для шарнирного закрепления поплавка, Кабель ХО подсоединяет пластины преобразователя , ко вторичной аппаратуре контроля, например к неуравновешенному мосту (на чертеже не показан), шкала которого нроградуирована в единицах измерения уровня;Уровнемер работает следующим образом. ЮВ крайнем нижнем положении поплавка 4 шарик 8 находигся вблизи нижнего кон- ца пластик 7 По мере подъема уровня жидкости поплавок поднимается и поворачивается вокруг точки его закрепления, и ша-, 36 рик...

Номер патента: 512379

Опубликовано: 30.04.1976

Автор: Петров

МПК: G01F 23/10

Метки: веществ, сыпучих, уровня

...на выходе датчика натяжения 7 появляется сигнал 1, Чтобы схема совпадения 9 не сработала, у нее третий вход соединеч с вторым выходом реле времени 12, на котором во время подъема зонда 5 присутствует сигнал О. После окончания выдержки времени реле времени 12 и усилитель 13 отключаются, на схему совпадения 9 подается с реле времени сигнал 1; схема совпадения 9 сработает и включает усилитель 14 Зонд вниз. Привод 1 опускает зонд 5 на поверхность сыпучего вещества. В момент касания зондом 5 поверхности весовой рычаг 4 разбалансируется и на зыходе датчика натяжения 7 появляется сигнал О, которым опрокидываются в исходное состояние триггер 10 и схема совпадения 9. Усилитель 14 отключаетс и зонд 5 покоится на уровне. Таким же образом устройство...

Номер патента: 521470

Опубликовано: 15.07.1976

Авторы: Данилевский, Колобродов, Косюра, Садлаев

МПК: G01F 23/10

Метки: уровнемер

...11 до точек контакта с шариком 9. Вторичный прибор показывает изме- ф нение уровня жидкости. В крайнем верхнем положении поплавка шарик О находится вблизи левого конца пластин 8,Колебания шарика 9 гасятсп за счет его работы на сжагие воздуха в одной части по- ВО Уровнемер, содержащий шарнирно укрепленный на рычаге пустотелый поплавок с заключенным внутри электрическим преобразовагелем, выполненным в виде двух параллельных изогнутых по радиусу металлических пласгич и металлического шарика, и демпфирующее устройство, о т л и ч а юш и Й с я тем, что, с целью повышения эффекта демпфирования и точности измерения, поплавок выполнен в виде тора или сегмента тора, во внутренней полости которого, в верхней ее части, установлена перегородка...

Номер патента: 527596

Опубликовано: 05.09.1976

Авторы: Ермилов, Ковалев, Меньшиков, Сидоренко, Учитель

МПК: G01F 23/10

Метки: жидкости, уровня, электропроводной

...тросу,один - анодом, другой - катодом,На чертеже изображена функциональнаясхема устройства для измерения уровня,Устройство имеет электроконтактныйблок, состоящий из двух, расположенныхдруг над другом неизолированных электрсдов 1 и 2. В цепи нижнего электрода вклю=чен диод 3 анодом к верхнему электроду инесущему токоведущему тросу 4.Постранство между электродами залитогерметиком, Несущий токопроводящий троснаматывается на барабан 5 ревэлектродвигателем 6. Диоды 7еаены во входных цепях усилителеи527596 ИИПИ Заказ 643/28раж 864 Подписное 10 в разной полярности относительно токс ведущего троса. Реле 11 и 12 управляют пуском и остановкой двигателя через блок реверсирования 13. Вал двигателя 6 через механический преобразователь связан с...

Номер патента: 538235

Опубликовано: 05.12.1976

Авторы: Балакишиев, Оруджев

МПК: G01F 23/10

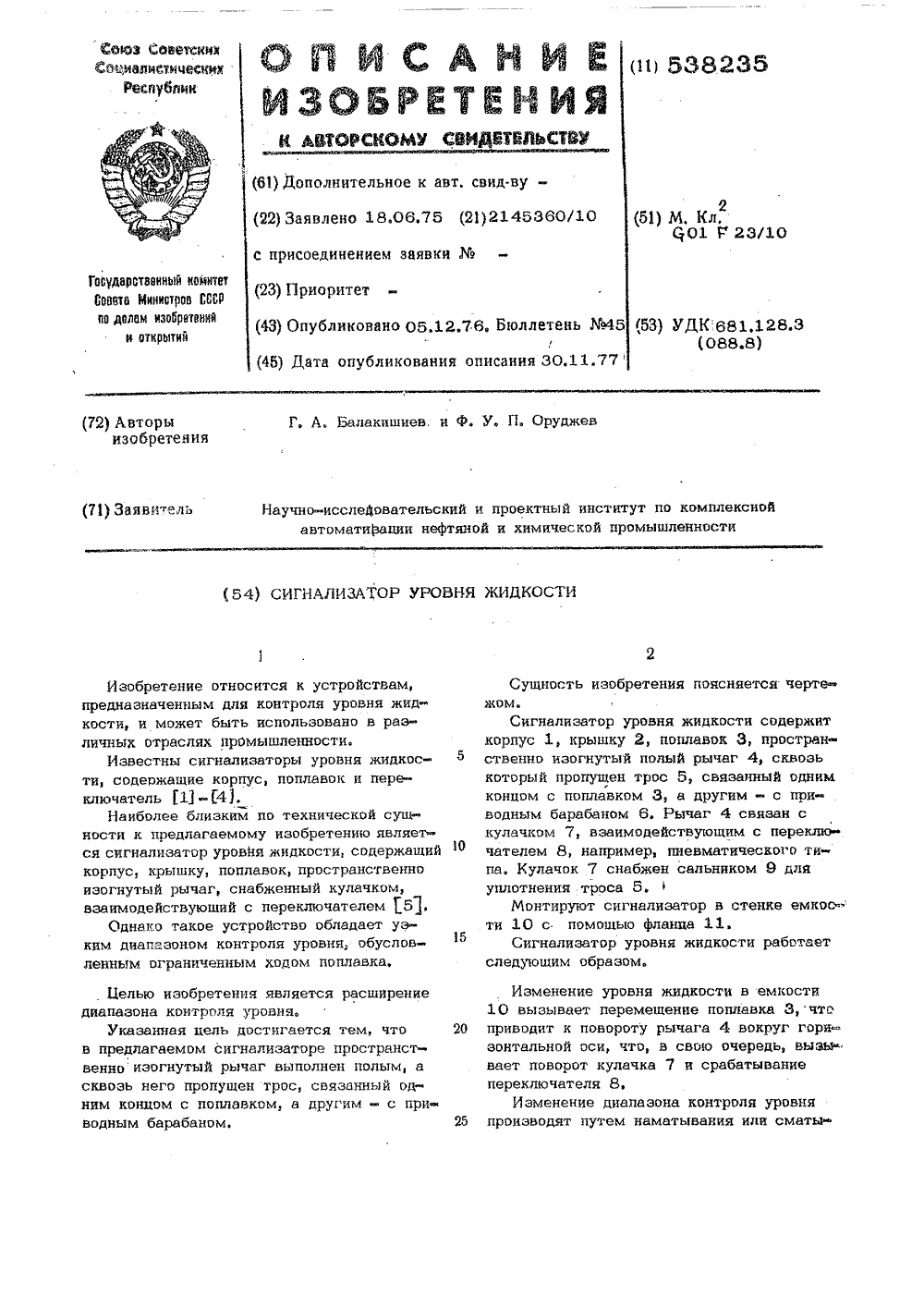

Метки: жидкости, сигнализатор, уровня

...в различных отраслях промышленности.Известны сигнализаторы уровня жидкости, содержащие корпус, поплавок и переключатель 11-(4).Наиболее близким по технической сущности к предлагаемому изобретению является сигнализатор уровття жидкости, содержащий корпус, крышку, поплавок, пространственно изогнутый рычаг, снабженный кулачком, взаимодействующий с переключателем (5.Однако такое устройство обладает узким диапазоном контроля уровня, обусловленным ограниченным ходом поплавка,Целью изобретения является рас иапазона контроля уровня.Указанная цель достигается тем, чтодлагаемом сигнализаторе пространсто изогнутый рычаг выполнен полым, а зь него пропущен трос, связанный одим концом с поплавком, а другим - с при одным барабаном,Сущность...

Номер патента: 540147

Опубликовано: 25.12.1976

Авторы: Азимов, Колмыков, Курбанова, Хамадов

МПК: G01F 23/10

Метки: поплавковый, уровнемер

...5 - 8. Все четыре катушки индуктивности включены по мостовой схеме, причем каждая пара этих обмоток включена между собой согласно так, что поток Ф, создаваемый ими, замыкается только вокруг поперечного отверстия магнитопровода.К одной диагонали моста подключен источник переменного тока, а с другой диагонали снимается выходное переменное напряжения, пропорциональное уровню жидкости.Основания магнитопровода охватываются двумя последовательно встречно соединенными секциями обмотки возбуждения 9, 10, подключенными к сети переменного тока. Стержень 11 дугообразного магнитопровода 2 охвачен короткозамкнутым витком 12, жестко прикреп лен к центру пластины 13, а поплавок 1 прикреплен к рычагу 14, шарнирно присоединенному к стенке резервуара...

Номер патента: 559122

Опубликовано: 25.05.1977

Авторы: Арсенин, Кривоносов, Чересленко, Шустов

МПК: G01F 23/10

Метки: жидкости, уровня

...обесточен; на фиг. 3 - положение дат-чика в момент повышения уровня жидкости;на фиг. 4, - блок-ч:хема устройства.Поплавок 1 устройства эксцентричноподвешен на оси 2, Часть поплавка выполнена в виде резервуара 3, заполненногоподвижным электропроводным веществом 4.Резервуар закрыт крышкой 5, в которойустановлены два подвижных электрода -пуска 6 и реверса 7. Ось поплавка закреплена в полом корпусе 8, охватывающемпоплавок и опускаемом к измеряемому уровню на трехжильном трос-кабеле 9. с помощью реверсивного электродвигателя 10,который подключается к источнику напряжения тумблером 11, Вал электродвигателядополнительно соединен со вторичным прибором 12,Устройство работает следующим образом.В свободном состоянии, когда уровеньжидкости...

Номер патента: 571704

Опубликовано: 05.09.1977

Авторы: Кулев, Либер, Мартынов, Сухачевский

МПК: G01F 23/10

Метки: уровнемер

...Кроме того, ходовойвинт 8 напрямую через зубчатую пару 12и редуктор 13 кинематически связан с тремя сельсинами 14-16, которые являютсяпервичными датчиками вращения винта 8.Сельсицы 14-16 электричесхи связаны свторичными приборами - сельсицами - приемниками 17-19, сблокированнъ 1 ми с показы 571704Флающими приборами. Перв 1 чные Ф обмоткитрансформаторов 3 и 4 соедицешя последовательно и подключены к источнику питания, а вторичные обмоткиВ подключенывстречно (двфферециально 5 и нодсоединеп,к усилителю 20. Для центровки поплавка 2служат направляющие1. В случае использования магнитной системы центровки цапоплавке 2 устанавливается кольцевой мат- нцт 22, ориентированный одноименными лог глюсами относительно кольцевого магнита 23,укрепленного...

Номер патента: 571705

Опубликовано: 05.09.1977

Автор: Гайдис

МПК: G01F 23/10

Метки: воды, динамического, перепада, сигнализатор, уровней

...б соединены с протсами 6 и поплавками 7,Между соответствующими фаэными обмотками синхронизации сельсинов фиг. 2)включен ниэкоомный резистор 8, Обмоткивозбуждения сельспнов соединены с источником питания через автотрансформатор 9.Напряжение, пропорциональное углу рассогсования роторов сельсинов, через зажимы10 подается на транзисторный усилитель срелейным выходом.Сигналиэатор работает сл бразом,В исходном состоянии пр новпадают, а при понижении уровня воды роторы сельсинов поворачиваются синхронно, Ток по линейным проводам обмоток синхрсьнизации не протекает.При засорении заградителя 2 образовы вается перепад уровней воды, вследствие которого ось магнитного потока обмотки синхронизации сельсина образует угол с осью потока возбуждения....

Номер патента: 574622

Опубликовано: 30.09.1977

Авторы: Голубев, Данилов, Конин, Фурмаков

МПК: G01F 23/10

Метки: кодирующий, трансформаторный, уровнемер

...с выходов фазовых детекторов 6 на вход схемы 12 совпадения поступают только сигналы О, не дающие совпадений с сигналом 1, поступающим на другой вход схемы 12 от источника 13 контрольных импульсов. В результате схема 12 не срабатывает и индикатор 18 неисправности не включается.При обрыве одной или нескольких обмоток 1 и 2 на вход хотя бы одното фазового детектора 6 не поступает напряжение Уь соответствую 1 щее сигналу О. На входе этого фазово. го детектора действует напряжение Ьг обмотки 11, соответствующее сигналу 1.Следовательно, на каждый из входов схемы 12 совпадения поступают сигналы, соответствующие 1 - сигнал от источника 13 контрольных импульсов и сигнал от одного из фазовых детекторов 6. В результате схема 12 срабатывает, свгнал...

Номер патента: 551513

Опубликовано: 30.03.1978

Авторы: Ахмедов, Махмудов, Набиев

МПК: G01F 23/10

Метки: уровнемер

...образом, что его собственная частота отличается от частоты автогенератора в исходном состоянии опросного устройства 11, когда к автогенератору подключается дополнительная обмотка 3. Поэтому, когда уровень жидкости будет находиться в заданном диапазоне, то ограничитель 8 практически не оказывает никакого влияния на работу авто- генератора и последний находится в режиме устойчивой генерации. При этом с выхода формирователя 13 в исходном состоянии схемы снимается сигнал О.Если уровень жидкости достигает заданного предельного значения, поплавок 4 упирается в ограничитель 8 и в результате взаимодействия обмотки 9 ограничителя 8, дополнительной обмотки 3 направляющей и катушки 6, размещенной в поплавке 4, в колебательный контур...

Номер патента: 605104

Опубликовано: 30.04.1978

Авторы: Сергеев, Фрид

МПК: G01F 23/10

Метки: уровнемер

...10, в,которыхразмещены катушки индуктивности 11 и 12,Блок 8 соединен с неподвижным ригелем 13,а катушки индуктивности 11 и 12 подключены к внешней электроиной схеме,преобразо 30 вания изменения индуктпвностей в изменениечастоты выходнохо сигнала (схема на чертеже не показана), Поплавок 1 выполнен в,виде многогранника,с косым срезом граней от его середины к концам, причем отношение разности площадей поперечного сечения в середине поплавка и у его концов к площади поперечного сечения поплавка в его середине равно утроенному значению максимальной нелинейности характеристики дифференциального преобразователя.Устройство работает следующим образом.На дифференциальный преобразователь действует результирующая двух противоположно направленных...

Номер патента: 605105

Опубликовано: 30.04.1978

Авторы: Брюханов, Григоровский, Завьялов

МПК: G01F 23/10

Метки: уровнемер

...непрерывной 25 шкалы. Если сосуд 2 изготовлен из немагнитного материала, то обмотка 6 может быть размещена как на внутренней, так и на внешней стороне боковой, поверхности сосуда 2. Если же сосуд 2 изготовлен из ферро магнитного материала, то обмотка помещает 6051053ся на его,внупренней стороне. Если центр перемешивания совпадает с центром сосуда 2, а диаметр его достигает больших размеров, то возможно другое конструктивное исполне. ние уровнемера. В этом случае постоянные магниты устанавливаются на внутренней поверхности поплавка 1, а в качестве. направ ляющей используется немагнитная труба, на внутренней -поверхности которой -,располагается выходная треугольная обмотка.Уровнемер,работает следующим образом,.Поплавок 1 вращается...

Номер патента: 615362

Опубликовано: 15.07.1978

Автор: Шиб

МПК: G01F 23/10

Метки: пневматическое, резервуаре, уровня

...являет- высоте резервуара 6, верхняя точка 7 коя низкая .точность измерений уровни, торого над уровнем подюпочева к минусо-Целью изобретения является повышение вому входу усилителя раэшсти давленийточности устройства. 1, Выход усилителя подключен к выходкему каналу Г ,ко входу индикатора 3, выход которого соединен со счетным входом счетчика 4, а выход счетчика через дешифратор 5 подключен к управляющим входам клапанов 2 - 2 п.Устройство работает следующим образом.Предел измерения усилителя разности давлений выбирается равным расстоянию между двумя соседними точками отбора, а граничные значения срабатывания янди катора нвствиваются равными.0.1 и 1,0 кгс/см, т. е, выход индикатора принимает значение логический нульлишь вФ том...

Номер патента: 620825

Опубликовано: 25.08.1978

Авторы: Афонина, Бабурин

МПК: G01F 23/10

Метки: дискретный, индуктивный, поплавковый, уровнемер

...соответствует отсутствию сигнала на нагрузке 9. юВ том случае, если при появлении пврегрузки уровень жидкости изменяется,но не становится равным уровню срабатывания датчика уровня 1, то с выходапреобразователи 6 поступает сигнал на 25схему НЕ 7 и на запрещающий вход первой схемы ЗАПРЕТА.З, а на основномвходе и, следовательно, на выходе атойсхемы сигнал отсутствует, Кроме того,отсутствие сигнала на основном входе ЗОсхемы ЗАПРЕТА 4 приводит к его отсутствию на выходе этой схемы. Такимобразом, на входах триггера 8-сигналотсутствует и, следовательно, нагрузка9 не изменяет своего состояния. 35В том, случае, если при появленииперегрузки уровень жидкости изменяетсяи становится равен уровню срабатываниядатчика уровня 1, то на обоих...

Номер патента: 628406

Опубликовано: 15.10.1978

Авторы: Мачула, Моисеев, Сапожников

МПК: G01F 23/10

Метки: жидкости, уровня

...трубку и датчик положения поплавка, выполненный на герконе 2,етеиь38 (53) УДК 621.618;устройство ддя измерения уровня жидкости содержит рабочую камеру 1, нзпрйвдяюшую трубку 2, ПОпдаВОЕ 3, датчик положения поплавка с первым Гереоиом 4 е, ВторОЙ геркон 5, механизм 6 пер 8 меш 8 ниЯ гериона В 8 нтили 7 и 8,5Герконы 4 и 5 закрепдены нй механизме 6 переумещения Герконов прием механизм 6 выполнен в Виде микрометричесеюго винтау котОрый управляется иди Вручщдо иди соединен с приводом, Снаружи щаравдяющей трубки 2 датчиков уровня концентричесеи надет пОпдзвок 3 с Возможностью перемещения содержащий, мзг нитнь 7 Й материал .Предлагаемое устройствО работйет следующим ОбразомЧерез вентиль 7 В рабочую камеру 1 поступй 8 Т дозируемая...
