Номер патента: 1467396

Опубликовано: 23.03.1989

Авторы: Остафьев, Смирнов, Тымчик

МПК: G01B 21/02

Метки: головка, лазерная, размерного, щуповая

...поперечными модами генерации и зависит от уг- ловой юстировки зеркал 8 и 9, а также расстояния между ними. Путем юстировки зеркал 8 и 9 формируют на их выходе гауссовые пучки высших поперечных мод. Далее пучки Фокусируются объективом 10 на входном торце свето- вода 11. Далее, пройдя через светоделительный кубик 12 и объектив 13, пучки излучения попадают на поверхность детали 20, линейные размеры которой необходимо измерить. Отраженный поверхностью детали 20 световой поток проходит через объектив 13, светоделительный кубик 12 и попадает на фотоприемник 14, где формируется спекл-структура диффузно отражающей поверхности детали 20.Перемещением щупа А в перпендикулярном направлении к поверхности измеряемой детали добиваются...

Номер патента: 1467347

Опубликовано: 23.03.1989

Авторы: Жебрак, Зеньковский, Ионочкин, Плужников, Смирнов, Трынов, Чернов, Шушпанов

МПК: C10G 9/20, F27B 5/00

Метки: вертикальная, печь, трубчатая

...дает факел с минимальной дальнобойкостью и максимальным углом раскрытия. Факел своими границами омывает нижнюю часть вставки. Далее крутку плавно уменьшают до нулевого значения в сочетании с перераспреде 474лением подачи топлива в направлении аксиального отверстия. Факел при этом плавно удлиняется и сужается. В результате границы факела как бы скользят по внутренней поверхности вставки, т,е. форма факела в динамике его периодического изменения повторяет форму вставки. Форма вставки выбрана в соответствии с регулируемой формой факела.факел, сформированный внутри вставки, разогревает ее равномерно п длине. Керамическая вставка в основном эа счет конвекции раскаляется и излучает энергию на поверхность труб. Части продуктов сгорания...

Номер патента: 1467190

Опубликовано: 23.03.1989

Авторы: Козлов, Петрищев, Смирнов, Юройц

МПК: E21C 45/00

Метки: гидравлического, извлечения, ископаемых, подземных, полезных, формаций

...стаканас породоразрушающим органом 9. Стакан 20 хвостовика 8 установлен концентричноконцевой части агрегата с возможностью осевого перемещения относительно него и перекрытия при нагрузкена породоразрушающий орган 9 прием ных отверстий гидроэлеватора и гидромонитора.При отработке верхнего слоя 4очищают скважину 1 от шлама до верхнего пакета оболочек 2 и снимают на О грузку с породоразрушающего органа.За счет действия пружины стакан хвостовика 8 выходит в крайнее нижнееположение и освобождает гидромонитори приемные окна гидроэлеватора, Наагрегат под давлением подают воду ипри вращении агрегата производятгидрораэмыв пород верхнего слоя сподъемом пульпи на поверхность. Постепенно, по мере образования камеры 10 на ее днище начинают...

Номер патента: 1467189

Опубликовано: 23.03.1989

Авторы: Кондратов, Меняев, Петрищев, Смирнов, Юройц

МПК: E21C 45/00

Метки: гидравлического, горизонтов, опробования, продуктивных

...агент, прела значенный для размыва, в частности воду, равномерно отжимая кольцевую55 отсрочку 2 меченого твердеющего материала от скважины вглубь массива продуктивного горизонта,Отжатие материала производят надлину, равную радиусу пробы в пределах продуктивного горизонта, аименно зоны 3 отжатия, После затвердения меченого материала вокругскважины 1 и зоны отжатия 3 вокругпоследней образуется кольцевая оболочка из укрепленных твердеющим материалом пород, котррая в дальнейшемслужит в качестве барьера, предотвращающего массовое сдвижение пород взону размыва, которое могло бы привести к прекращению извлечения илиже к существенному снижению достоверности опробования,При наличии неустойчивых породнад интервалом опробования отжатиеоторочки 2...

Номер патента: 1467122

Опубликовано: 23.03.1989

Авторы: Свердлов, Свердлова, Смирнов

МПК: D21F 1/66

Метки: газообразных, жидких, сред

...на сетке 2, которая подаетволокна в камеру 3 без их дополнительного скрепления между собой.В камере 3 происходит взаимодействие обрабатываемой среды с ферментами, иммобилизованными на всей поверхности волокон при минимальном гидродинамическом сопротивлении их протекающей, среде.При необходимости изменения пропускной способности камеры, т.е. скорости прохождения среды через волокно1при условии, когда достаточно небольшого времени контакта среды с волокном, с помощью пневмоцилиндров 6 воздействуют на сетковедущие валики 5,которые изменяют положение регулировочной сетки 4 относительно поддерживающей сетки 2, при этом происходитдополнительное уплотнение волокна,что обеспечивает изменение скоростипрохождения среды через него,Такой процесс...

Номер патента: 1467006

Опубликовано: 23.03.1989

Авторы: Бабочкин, Невраев, Смирнов

МПК: B65G 45/00

Метки: конвейера, ленты

...которые установлены на конвейере разворотом на некоторый угол в пр тивоположных направлениях.Ролик 3 состоит из корпуса ролика 6, вращающегося на неподвижной оси 7, и дисков 4, выполненных с пазами 8. Диски 4 расположены на ролике припомощи шпонки 9, причем пазы соседних дисков смещены один относительно другого с образованием винтовой линии.Средства для очистки междискового пространства состоят из шестигранной оси 10, на которой расположены очистные элементы 11 и стопорные шайбы 12 и выполненные за одно целое с ними эластичные амортизаторы 13. Стопорная шайба фиксируется на оси от разворота в канавке при помощи штифта 14, входящего в торцовой паз 15 . ступицы очистного элемента 11.Устройство работает следующим образом. 10 При движении...

Номер патента: 1466849

Опубликовано: 23.03.1989

Авторы: Брызгалова, Володин, Ивлева, Смирнов, Чуенков

МПК: B21D 43/14

Метки: магазинное

...На этой же рабочей позиции находится рука 47 со схватом 46 промышленного робота 48 для взятия заготовки 38 из стопы 37 кассеты 36 и передачи ее в штамп 44 пресса 45.Устройство работает следующим образом.Подвижная каретка 2 с помощью своего силового цилиндра 3 системы управления (не показана) имеет две позиции: исходную и рабочую. На исходной пози ции в крайнем левом положении кронштейны 22 с помощью привода 28 поворота, внутренней втулки О, привода 32 поворота, наружной втулки 12, имеют возможность поворота для смены пустой кассеты 36 на заполненную заготовками 38 на исходной позиции. На рабочей позиции подвижной каретки 2 производится захват схватом 46 руки 47 промышленного робота 48 заготовки 38 и подача ее в штамп 44 пресса 45.После...

Номер патента: 1466678

Опубликовано: 23.03.1989

Авторы: Груздев, Пахомов, Свинарчук, Смирнов

МПК: A01D 45/06

Метки: досушивания, копны, льняной, соломы, тресты, укладки

...копны и уменьшение проникновения дождевой влаги внутрь копны.На чертеже представлена схема копны, сечение, плоскостью, перпендикулярной к ее длине,Копна выполнена продолговатой формы и содержит слои 1 стеблей, сориентированных поперек копны, и слои стеблей, сориентированных вдоль копны. Последние выполнены в виде валиков 2. Слои 1 и валики 2 в копне попеременно чередуются. В слое 1 стебли укладывают комлями наружу,и вершинами на нижерасположенный валик 2. При этом вершины стеблей, расположенных с разных сторон валика, нахлестывают друг на друга, чтобы копна не распадалась на две половины. Валики 2 укладывают в центре копны по всей ее длине. Они связывают копну в продольном направлении. Валики 2 выполняют такой толщины, чтобы...

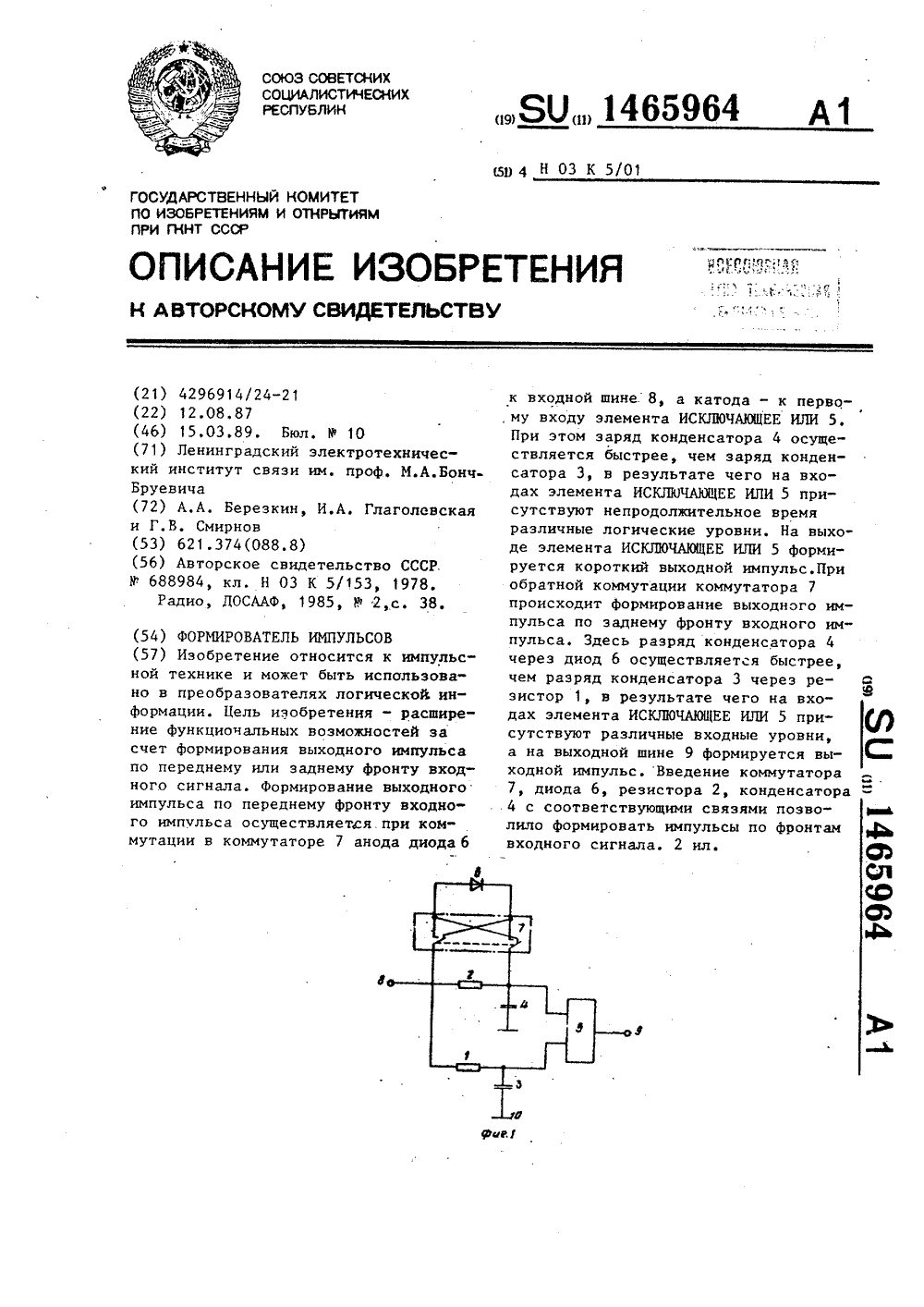

Номер патента: 1465964

Опубликовано: 15.03.1989

Авторы: Березкин, Глаголевская, Смирнов

МПК: H03K 5/01

Метки: импульсов, формирователь

...(фиг. 2,2 а) нарастает медленнее, чем на первом входе (фиг. 2.3 а),поскольку сопротивление открытогодиода 6 меньше сопротивления резисто- .ра 2 и резистора 1 До тех пор, покавходное напряжение на каком-либо входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 не достигнет порогового значения Б,(фиг. 2,2), на этом входе существуетуровень логического нуля Таким обра-зом, после поступления на вход формирователя импульсов переднего фронтавходного импульса на втором входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 будет присутствовать уровень логического нуля (фиг. 2.2 а), а на первом - уровень логической единицы (фиг.2.За). Это приведет к появлению на выходе формирователя импульсов уровня логической единицы (фиг. 2.4 а). После того, как напряжение на втором входе элемента...

Номер патента: 1465757

Опубликовано: 15.03.1989

Авторы: Алеев, Алеева, Афанасьев, Саиткулов, Смирнов

МПК: G01N 29/00

Метки: настройки, образец, прибора, ультразвукового

...слоя, Рабочая поверхность максимальной по высоте сту пени является упрочненной поверхностью образца.з 146 Образец для настройки УЗ прибораизготавливается следующим образом. рочненного слоя - 0,45 мм. Высота каждой ступени определяется с точностью до 0,002 мм.Уз прибор для определения эпюр остаточных напряжений, например УЗ Формула изобрет ения Составитель В,Го Техред А.Кравчук ревскииКорректор А, Обруч И.Касард ак Заказ 937/43 Тираж 788ВНИИПИ Государственного комитета по изобретениям и113035, Москва, Ж, Раушская наб Подписноеткрытиям при ГКНТ ССС Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина,101 Пластину из материала АВТ, например, размерами 80 х 160 х 8 мм подвергают обработке на вибростенде шариками...

Номер патента: 1465681

Опубликовано: 15.03.1989

Авторы: Валеев, Ильминский, Смирнов

МПК: F24F 7/06

Метки: дымозащиты, здания, повышенной, этажности

...на том этагке, где возник пожар. Вентилятор 1 через оздуховод 16 и клапан 19 подает воздух в )бъем лестничкой клетки 3, создавая в ней Необходимьй подпор. Вентилятор 2 нагнетает воздух через воздуховод 17 в лифтовую шахбу 11. Клапан 6 открывается для принудительного удаления дыма из помещения 13 через коридор 7, расположенный на этаже пожара. Одновременно с открытием клапана 6 с селектора 14 подается сигнал на блок 8 перемещения кабины 9 и открытия дверей 10 лифта. Причем конструкция этого блока в существующем исполнении предусматривает определенность перемещения кабины лифта в условиях пожара. В данном случае кабина лифта должна останавливаться под этажом пожара (на ближайшем этаже). Поэтому приток воздуха избыточного давления...

Номер патента: 1465592

Опубликовано: 15.03.1989

Авторы: Выгодин, Евтушенко, Кириченко, Пирский, Смирнов, Стовпник, Стыцин

МПК: E21D 20/00

Метки: выработки, горной, повышения, почвы, устойчивости

...максимального напряжения в горном массиве на расстоянии от контура выработки, равном половине мощности ш эоны упрочнения, которую ;принимают не менее половины приведенного диаметра выработки, а ширину зоны - не менее,цвух диаметров вы" работки. По окончании заряжания анкеров производят взрывание зарядов ВВ 3, затем нагнетают через анкеры ,У горный массив упрочняющий раствор 6 и соединяют анкеры между собой пьредством стяжных элементов 7, Заряды ВВ 3 взрывают поочередно с замедлением, начиная с заряда, размещенного в нижней части: анкера.П р и м е р. В горной выработке диаметром 3,6 м, пройденной по породе прочностью 16 МПа, бурят шпуры диаметром 42 мм на глубину 0,5"3,6+ +0,53,6) О 5 = 2,7 м. На этой глубине внутренние концы шпуров...

Номер патента: 1465582

Опубликовано: 15.03.1989

Авторы: Абрамов, Куксов, Смирнов

МПК: E21D 5/04

Метки: большого, диаметра, колонн, обсадных, цементирования

...между башмаками обсадой и бурильной труб определяютоотношениемН РЬ= - -+ (1-2)К, де 1-2 - высота цементного стакана, м.Способ осуществляют следующим обазом.После спуска обсадной колонны дороектной глубины производят предваительные расчетны по определениюлубины спуска бурильной колонны иополнительного объема 6 Ч. Для этойцели определяют давление в конце продавки по формуле10де ,- плотность цементного ибурового раствора, кг/смЗная давление Р, определяют дополительный объем 57 и рассстояние межу колонными башмаками Ь, С учетомвеличины Ь спускают бурильную колоннуи герметизируют межтрубное пространство на устье.Через кран 1 закачивают цементныйраствор до появления его на устье,затем освобождают разделительнуюПробку В и через кран 2 при...

Номер патента: 1465314

Опубликовано: 15.03.1989

Авторы: Архаров, Балашов, Башилов, Бойков, Смирнов

МПК: B25J 15/06

Метки: вакуумный, захват

...2, уп 1 р 5 с насадкой 6, установленный внутри присоски 4 на плунжере 2 и взаимодействующий с деталью 7, каналы 8, выполненные в плунжере 2 и соединяющие источник вакуума с присоской 4. Насадка 6 делит ох 9 атываемую присоской поверхность детали 7 в плоскости прилегания на равные по площади кольцевые промежутки, т. е. 5" - , - 5 г, где 5 - площадь кольцевого прОмежутка, ограниченная средним радиусом насадки 6; 52 - площадь кольцевого промежутка между насадкой 6 и внутренней поверхностью присоски 4, причем где г - средний радиус насадки 6; Я - радиус внутренней поверхности присоски 4 в плоскости прилегания ее к детали 7,Из равенства площадей получаем;Г 2Вакуумный захват работает следующимобразом.На позиции загрузки захват...

Номер патента: 1465299

Опубликовано: 15.03.1989

Авторы: Дорошенко, Смирнов, Яхин

МПК: B25J 9/00

Метки: манипулятор

...состоитиэ двигателя 14 шестерни 15, установленной на валу двигателя и эацепленной с зубчатым венцом, выполненным на поворотной платформе 6, жестко связанной с поводком, Втулка 3образует со стойкой 1 поступательнуюкинематическую пару пятого классачто реализовано шпоночным соединением 16 (фиг. 3).На фиг. 2 показано взаимное расположение элементов привода вертикального перемещения, фронтальноеиэображение вертикальной прорези вповодке 5 и одно иэ возможных положений механической руки 4 в прорезиповодка 5; часть поводка, не несущаяполезных нагрузок, удалена, и в этомместе установлен защитный кожух 17.Манипулятор работает следующимабразбм,При включении .двигателя 8 вращение через червячную передачу 9, 1 Опередается на приводной диск 11...

Номер патента: 1465104

Опубликовано: 15.03.1989

Авторы: Евдокимов, Майоров, Смирнов

МПК: B01J 19/18

Метки: реактор

...приводного вала 2 зубчатое колесо 6 обегает вокруг неподвижного зубчатого колеса 7 и вращается вместе с колесом 4 и скребками 5 вокруг цапфы 3 независимо.от физических свойств обрабатываемых материалов и уровня их загрузки в корпусе 1. В результате совмещения тако" го вращения с вращением колеса 4 и скребков 5 вокруг оси приводного ващ ла 2 обеспечивается эффективное перемешивание и обработка материалов. При этом зубчатые колеса 6 и 7 выполненные с расчетным соотношением зубьев обеспечивают движение скребФ55 ков 5 по корпусу 1 по опережающим траекториям без зазоров, т,е. обеспе .чивают полную очистку стенок корпуса 1. Например (Фиг. 2) при установкгде Е число зубьев неподвижногозубчатого колесачисло зубьев подвижногозубчатого...

Номер патента: 1465001

Опубликовано: 15.03.1989

Авторы: Буйняченко, Евдокимов, Кудрин, Лебединский, Промашков, Смирнов, Якубович

МПК: A22C 25/14

Метки: разделки, рыбы

...отверстий каналов 80 имеют режущую кромку 82 для зачистки черной пленки и кровяной почки рыбы.Все указанные блоки смонтированы на единой раме, При этом валы 74,78 и 81 установлены в подшипниках качения. Они кинематически связаны между собой и приводятся во вращение от общего привода (не показан) .Транспортирующий орган 53 образован размещенными в ряд бесконечными лентами для протаскивания одновременно 16 рыбок в процессе их разделывания через все обрабатывающие блоки и передачи этого ряда из кассеты 2 в кассету 3.Бесконечные ленты подпружинены консольно пружиной 83. При этом рабочаяповерхность калдой бесконечной лентыимеет в сечении Ч-образный профильдля обеспечения удерживания обезглавленной рыбы в положении спинкой вверхи...

Номер патента: 1464947

Опубликовано: 15.03.1989

Авторы: Балдин, Бобков, Смирнов

МПК: A01D 45/06

Метки: агрегат, льноуборочный

...4, колеса 5, сницу 6 и устройство для распределения вороха по ширине тележки, прицепленной к комбайну. Устройство включает в себя тягу 7, вилку 8, которая охватывает балку 9 сницы 6 и присоединяется к балке 9 через уши 1 О при помоши пальца 11 так, что может поворачиваться относительно сницы из среднего положения (показанного на фиг. 2) в левое и правое. Тяга 7 в свою очередь присоединяется к вилке 8 при помоши горизонтального шарнира 12, обеспечивающего небольной поворот тяги 7 при изменении высоты теребления. Тяги 7 имеет на конце захват 13 для дышла тележки и опирается на сектор, который может быть выполнен из двух частей: верхней 14 и нижней 15. Сектор присоединяется к ушкам 16, закрепленным на раме-картере 4 (или на снице 6)....

Номер патента: 1464139

Опубликовано: 07.03.1989

Автор: Смирнов

МПК: G05B 13/02

Метки: адаптивная

...определение вектора состояния примначальных условиях (х,-сВ,). Сигналы с выхода блока 4, полученные в результате трех решений через квадратор 5, последовательно поступают на информационный вход блока б (фиг.2), обеспечивающего вычисление трех значений функции Ляпунова-Беллмана видаЧ(+1 х 1, )(хр) Й 1 Рна трех решениях х" уравнения моделиРсвободного движения с начальными условиями, равными оценкам углов и линейных ускорений и с их уменьшенными и увеличенными на малую постоянную величину значениями.При работе блока 6 в начале с его входа управления перестройкой по коэффициентам функционала качества информация о коэффициентах матрицы качества поступает на второй вход блока 30 преобразования коэффициентов Функционала качества, в...

Номер патента: 1464042

Опубликовано: 07.03.1989

Авторы: Ефремов, Килимов, Ковалев, Смирнов

МПК: G01F 11/00

Метки: дозатор, жидкостей

...Это приводит к размыканию второго аналогового ключа 14, вследствие чего движение привода 2 назад прекращается. С первого выхода триггера 24 сигнал логической "1" поступает на управляющий вход третьего аналогового ключа 15, замыкая его. Сигнал задания скорости выпуека жидкости от задатчика 22 через второй аналоговый ключ 15 поступает на второй вход блока 1 управления. Под действием этого сигнала привод начинает йеремещать поршень дозирующего элемента 3 вперед, в результате чего в цилиндре доэирующего элемента 3 создается избыточное давление, которое закрывает впускной клапан и открывает выпускной клапан, через который дозируемая жидкость из цилиндра выпускается в распределительную магистраль. Одновременно, сигнал с выхода Датчика 12...

Номер патента: 1464029

Опубликовано: 07.03.1989

Авторы: Бровкин, Коротин, Лукьянов, Смирнов

МПК: F23L 15/02, F28D 19/00

Метки: регенеративный, теплообменник

...6, заполненного метал 25лической магнитной пылью, и, крометого, снабженным в зоне зазора 6 закрепленными на нем в шахматном по"рядке гибкими пластинами 7, на поверхности которых нанесена упомянутая 30металлическая магнитная пыль,Ротор выполнен в виде лопастей 8из пластмассы, на которых закрепленыалюминиевые пластины 9, а также снабжен приводом 10. 35 Регенеративный теплообменник работает следующим образом,Привод 10 вращает ротор., которыйпосредством лопастей 8 способствует 40передвижению теплообменивающихся сред.Горячая среда, двигаясь по отсеку 3,нагревает пластины 9, которые, переходя вместе с лопастями Я в отсек 2, отдают тепло проходящей через отсек 2 холодной среде, нагревая ее. Гибкие пластины 7 с.нанесенной на их поверхности...

Номер патента: 1463889

Опубликовано: 07.03.1989

Авторы: Капралов, Петрачков, Смирнов, Трынкин, Хаджаев

МПК: E04G 21/12

Метки: арматурных, железобетонных, каркасов, конструкций

...25 перпенцикупярно оси каркасов 29 и 30установлен с приводами 3 и 32, например, от силового цилиндра механизм33 резки, на полэуне 34 которого шарнирно установлено в виде упора приспособление 35 для совмещения продольных стержней 8 и 12Исходное положение приспособления 35 - вертикальноеза счет смещения центра тяжести илиблагодаря упругому элементу,С торцов по обе стороны рамы 24размещены стойки 36, на которых шарнирно установлены рычаги 37 с приводами 19. Между приемным устройством21 и кантователем 25 установлена передаточная площадка 20, верхняя поверхность которой имеет уклон в сторону кантователя 25.Установка работает следующим образом,По окончании изготовления каркасовпри помощи привода 23 на заданныйугол поднимается приемное...

Номер патента: 1463856

Опубликовано: 07.03.1989

Авторы: Завьялов, Зиневич, Копельман, Минков, Смирнов

МПК: E02B 9/06

Метки: бетонирования, монолитного, трубопровода

...9 и монтируются армокаркасы 7, Бетонированиезвеньев трубопровода 6 ведут верти"кальными споями-заходками 8 в опалубке, включающей сердечник 1, торцовоекольцо 2 и несколько наружных секций 4. Бетон подается, например, бетононасосом по бетоноводу 5 за тор-.цовое кольцо 2, Благодаря давлению,передаваемому бетононасосом бетонунаходки 8, за торцовым кольцом 2 одновременно с укладкой бетона произвЯится формованне бетона эаходки 8,т,е. непрерывное и полное без пустотзаполнение бетоном заходки 8 от положения на фиг, 1 к положению на фиг, 2. 45Перемещение кольца может производиться нли давлением бетона, или совместно с давлением бетона усилиями гидроцилиндров 3, или давлением бетона при наличии нротиводавления гидроцилиндров 3 для обеспечения...

Номер патента: 1463785

Опубликовано: 07.03.1989

Авторы: Смирнов, Сорокина

МПК: C22B 25/04

Метки: извлечения, концентрата, олова, селективного, сурьмянистого

...кислоту в количестве, обеспечивающем концентрациюхлор-иона в растворе 144 г/л, После фильтрации пульпы в горячем виде и сушки полученного сурьмянистого кека последний содержит 0,05% олоба и 45 7% сурьмы. Извлечение в1раствор олова 96, 2%, сурьмы 0,08% .Данные по осуществлению способа при различном расходе реагентов приведены в таблице.При проведении процесса в предлагаемых условиях (опыты 1 - 4) степень извлечения олова в раствор превышает аналогичный показатель в изСпособ селективного извлечения Концентрация, г/л Извлечение в раствор,7. Остаточное содержание Суммарная концент рация хлор; иона после введения НС 1, г/л Опыт 1 С 1-иона93/33 Тираж 576ПодписноеГосударственного комитета по изобретениям и открытиям и13035, Москва, Ж,...

Номер патента: 1463768

Опубликовано: 07.03.1989

Авторы: Караваев, Нам, Нипадистов, Окороков, Ролдугин, Ронков, Рябов, Сафоновский, Смирнов

МПК: C21C 5/30

Метки: газов, отходящих, расхода

...кремний, фосфор и марганец.40Математическое выражение (2) отражает зависимость скорости поступления кислорода в шлак в момент ееминимального значения от параметров 45 шихтовых материалов. На Фиг.2 показана кривая 21 процесса измененияскорости поступления кислорода вшлак, который имеет характер неста -ционарного случайного процесса, и 50 кривая 22, отражающая низкочастотныйтренд скорости поступления кислорода,который можно выделить путем Фильтрации, в момент продувки А на кривой22 можно выделить минимальное эначе ние скорости поступления кислородав шл ак . ( точка 23) .Для условий продувки в 350-тонных конвертерах, на которых проводятиспытания способа методами корреляскорость поступлениякислорода в шлак вмомент...

Номер патента: 1463485

Опубликовано: 07.03.1989

Авторы: Дурновский, Львов, Миронов, Смирнов

МПК: B27M 1/02

Метки: деревянных, зубчатых, конструкций, металлических, пластинах, сборки

...С-образного неподвижного пресса 2. Привод 7 кондукторного стола отключается, как только металлическая зубчатая пластина 22 расположится под башмаком 18. Включается гидростанция 5 и производится запрессовка металлических зубча. 25 30 3( 40 45 5 С 55 тых пластин 22 (попарно) верхним 16 и нижним 17 силовыми гидроцилиндрами одновременно. При этом башмак 18 верхнего силового гидроцилиндра 16 воздействует непосредственно на металлическую зубчатую пластину 22, а башмак 18 нижнего силового гидроцилиндра 17 - на подвесную плиту 19. Аналогичные манипуляции производятся при помощи С-образного подвижного пресса 3, перемещаемого включением электромеханического привода 4. По окончании запрессовки двух металлических зубчатых пластин 22 башмаки...

Номер патента: 1463450

Опубликовано: 07.03.1989

Авторы: Давыдова, Смирнов, Тюриков

МПК: B24B 33/02

Метки: бруском, колебательного, перемещения, сообщения, хонинговальным

...брусков в радиальном 5направлении.На чертеже представлена схема устройства.Устройство состоит из хонинговальнойголовки, разжимного конуса 1, которые соед 11 нены с помощью штока 2 с гидроцилинд 10рс 1 м 3. Штоковая полость 4 соединена систочником 5 постоянного давления, наи 11 имер, с аккумулятором с предохранитель 011 м клапаном 6 и обратным клапаном 7,н щршневая полость 8 соединена с насоо 1 м 9 через обратный клапан 10 и дроссгль 11. Максимальная величина давлениян 1 соса 9 настраивается предохранительнымк,1 апаном 12.В ответвлении трубопровода между гидроцилиндром и обратным клапаном 10 20уСтановлен сливной клапан 13, обеспечивающий быстрый сброс давления. Полостьуправления клапана 13 соединена с источ.нИкОм постоянного...

Номер патента: 1463369

Опубликовано: 07.03.1989

Авторы: Гришин, Поносов, Смирнов

МПК: B21C 47/26

Метки: ленты, накопитель

...11 внутреннего барабана 2в его паз 3 и далее через паз 4 наружного барабана 1 - в тянущее устройство 9. В режиме накопления присовместном вращении барабанов 1 и 2 0лента 5 из" рулона укладывается поднатяжением на роликовую проводку 6наружного барабана 1.В конце размотки внутренний бара-бан 2 останавливается, а наружный 45барабан 1 начинает вращаться в противоположную сторону, поддерживая1 заданное натяжение ленты 5. При этом лента 5 укладывается на внутренний барабан 2 (Фиг.2). После того, как на внутреннем барабане 2 образуется несколько витков лепты, посредством устройства 12 соединяются концы лент предыдущего рулона и нового рулона, устанавливаемого на моталку 8, После чего устройство 12 для соединения концов лент выходит из полости...

Номер патента: 1463250

Опубликовано: 07.03.1989

Авторы: Кононов, Корольков, Лукомский, Смирнов

МПК: A61B 17/02

Метки: краев, раны, расширения

...зубья 6, а на другой - дополнительный ряд зубьев 7, р чку 8 и храповик 9, корпус 10, ось 11, Т-обр зную защелку 12, фиксаторы в виде пюдпружиненных штифтов 13 - 16, выступы 17 и 18.Устройство работает следующим образом.В зависимости от положения больного, характера и положения раны и замысла операции подбирают размеры рабочих зеркал 1 и 2 и кронштейнов 3 и 4, 1 осле чего устройство рабочими зеркалами 1 и 2 вставляется в рану,Определив, в какую сторону целесообразнее расширять рану, нужный кронштейн освобождают от зацепления с зубчатой рейкой 5 путем подъема фиксаторов 13 и 14 или 15 и 16. Расширение раны осуществляется перемещением корпуса 1 О путем вращения ручкой 8 храповика 9. Корпус 10 упирается в освобожденный от зацепления...

Номер патента: 1462292

Опубликовано: 28.02.1989

Авторы: Молошаг, Смирнов

МПК: G06F 7/06

Метки: заданного, поиска, числа

...1. Устройство поиска заданного50 числа, содержащее регистры чисел, регистры адресов, схемы сравнения, три элемента И, два элемента ИЛИ, триггер, элемент задержки, причем входы числа устройства подключены к информационным входам первого регистра числа, выходы разрядов которого соединены с входами первой группы первой схемы сравнения, входы второй группыничный уровень, что разрешает прохождение инверсного кода шага поискачерез коммутатор 20 и на сумматоре21 практически выполняется операциявычитания. Таким образом, осуществля 5ется модификация адреса в сторонууменьшения на величину шага в два ра"за меньше, чем в предыдущем цикле,После каждого такта считыванияосуществляется анализ поступающихчисел в регистр 1, а также соблюдениеграниц...
