Номер патента: 970017

Опубликовано: 30.10.1982

Авторы: Зубарев, Илюшин, Смирнов

МПК: F16H 21/00

Метки: двигатель, линейный

...в нем электромагнитный вибратор 2, шток 3, две муфты 4и 5 с внутренними коническими поверхностями 6, взаимодействуюшие с нимитеда качения, выполненные в виде шариков 7, сепаратор 8 и электромагнит 9,управляющий сепаратором 8, Муфты 4и 5 шарнирно - посредством шарниров 1510, связаны между собой двуплечимиперекрешиваюшимися рычагами 11, средние части которых шарнирно - с помошьюшарнира 12, установлены на корпусе 1.Сепаратор 8 связан с электромагнитом9 тягами 13.Двигатель работает следуюшим образом.Перемешение штока 3 вверх осушествляется после перехода сепаратора 8,связанного через тяги 13 с электромагнитом 9 в нижнее положение. В этомслучае при перемещении тяги 14 вибратора 2 вверх движение передается намуфту 5, в которой верхняя...

Номер патента: 969792

Опубликовано: 30.10.1982

Авторы: Басалгин, Воронин, Ошеверов, Смирнов, Струянский

МПК: C25D 17/00

Метки: ленту, нанесения, покрытия

...со ступенчатым увеличением диаметра от одного края барабанов 2 и 3 к другому. Процессгальванического покрытия осуществляется электродами 14, а электрический зоток к металлической ленте 11 подведенчерез барабан 2 при помощи токосьемника 15.Кроме того, диаметр:концентрических ручьев на наружной поверхностибарабана определяют по формулес 3; =с, 1+(0,0005-0,002)где д - диаметр -го ручья (1=1,2п);4 Одо - диаметр нацального ручья,Устройство работает следующим образом.Металлическая лента 11 огибает начальный ручей 6 барабана 2 с диаметром Оо и передается на начальный ручей 6 барабана 3. Металлическая лента11 огибает, начальный ручей 6 вращающегося барабана 3 и возвращается набарабан 2, но на ручей с диаметромд большим, чем 4 ,...

Номер патента: 969764

Опубликовано: 30.10.1982

Авторы: Богатов, Воробьев, Калугин, Колмогоров, Свалов, Смирнов, Шадрин

МПК: C21D 9/62

Метки: металла, нагрева, электроконтактного

...адругой имеет возможность перемещения.На чертеже представлена схемаустройства для электроконтактногонагреваметалла.устройство содержит трансформатор1 нагрева, два полусухих контакта,которые состоят из шаров 2, помещенных в гибкий сетчатый котейнер 3,и втулку 4 из эластичного материала,один из контактов установлен натележке 5 корпуса б устройства, выполненного разъемным с телескопическим шарнирным уплотнением. Приспо-.собление для подвода токопроводящей З 5жидкости выполнено в виде форсунок,состоящих из корпуса 7 и инжектора 8,гасителей 9 вибрации, сливного патрубка 10, бака 11, холодильника 12,насоса 13 и трубопроводов 14 для 40токопроводящей жидкости.Устройство работает следующимобразом.Изделие 15 вводится в устройство,и передний...

Номер патента: 969653

Опубликовано: 30.10.1982

Авторы: Алымов, Егоров, Пескин, Смирнов, Фрезинский

МПК: B66D 1/14

Метки: лебедка

...ната на выходной вал реДля достижения цели н цо центрирующего подшипн лено в одной из опор вых редуктора, а внутреннее единено с зубчатой полу бана. вид по стрелке А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Лебедка содержит электродвигатель редуктор 2, тормоз 3, канатный барабан 4, смонтированные на раме 5.С помощью цапф б редуктор 2 посредством опор 7 и 8 установлен на раме 5. С другой стороны редуктор 2 соединен с рамой 5 при помощи тяги 9 и гаек 10, Один койец барабана 4 с помощью опоры 11 установлен на раме 5. Другой конец барабана 4 посредством подшипника 12 опирается на опору 8. Лебедка также снабжена зубчатой муфтой, зубчатая полумуфта 13 которой установлена на выходном тихоходном валу редуктора 2, а зубчатая полумуфта...

Номер патента: 969556

Опубликовано: 30.10.1982

Авторы: Лебель, Мельникова, Мнацаканов, Смирнов

МПК: B44D 5/00

Метки: загрязнений, искусства, поверхности, произведений, состав, удаления

...соли можетбыть использована также соль кальцияоСостав по примерам 1.-6 в видеводного вязкого раствора, имеющегорН=4,5-5,5 наносят на поверхностьочищаемого камня. После испарения воды образуется мягкая пленка, которая легко удаляется с очищаемой поверхности вместе с солевыми наслоениями, Поверхность произведения искусства после отделения пленки частично или полностью очищается от солевых наслоений.Предлагаемый состав может найтиширокое использование для очисткиослабленной поверхности из непрочных материалов (мягких" пород известняка, алебастра и других видов камня, гипса, слабообожженной терракоты), не выдерживающих многократноготрения, а также произведений искусства со сложным рельефом.Степень удаления солей легко контролируется,...

Номер патента: 969550

Опубликовано: 30.10.1982

Авторы: Аким, Гофман, Евсеев, Коквин, Матвеева, Смирнов, Смыслов, Сорокин, Тимощук, Штрейс

МПК: B41M 5/00

Метки: копировального

...окружающего подложку. Образующиеся в результате этого ионы взаимодействуют с поверхностью подложки. Приэтом образуются свободные радикалыкислотосодержащие группы, взаимодейст.вие которых с активными группами полиэтилена обеспечивает высокую аагезиюпоследнего к бумажной подложке.Предварительный нагрев бумажной подложки повышая линейные размеры последней, компенсирует внутренние напряжения,возникающие при нанесении расплава полиэтилена на подложку, улучшает протеканиемикрореологического процесса ламинирования, обеспечивая лучшее затекание расплава полиэтилена в поры подложки, и позволяет получить копировальный материал,имеющий высокую адгезию полиэтилена кбумажной подложке,В предлагаемом способе изготовлениякопировального материала...

Номер патента: 969449

Опубликовано: 30.10.1982

Авторы: Александров, Беляков, Гнездилов, Гришин, Карасева, Куликов, Лазарев, Смирнов, Старых, Хрущев

МПК: B22D 27/06

Метки: прибылей, смесь, экзотермическая

...аувеличение к бурному протеканиюэкзотермической реакции, что сопровождается выбросами металла.Алюминиевый порошок обеспечиваетгорение смеси. С учетом количестваалюминия, введенного с алюмино-магниевьм порошком, количество алкминиевого порошка составит 6-10.Увеличение или уменьшение вводимого алюминиевого порошка приводитк нарушению протекания реакциигорения. Содержащийся в составе смесисиликокальций в количестве 0,5-3способствует ее лучшеному горению.Кроме этого силикокальций нейтрализует вредное действие элементов,образующихся при горении, что ведетк сохранению шаровидной формы графита в чугуне.При изготовлении отливок из чугуна с шаровидным графитом до окончания их кристаллизации (0,5-1,0 ч)происходит интенсивное испарениемагния из...

Номер патента: 969377

Опубликовано: 30.10.1982

Авторы: Абдул, Анищенко, Ершов, Мищенков, Охрименко, Пылаев, Смирнов, Цепин

МПК: B21D 35/00

Метки: давлением, металлов

...эфФект отвнедрения изобретения обеспечиваетсяза счет расширения технологическихвозможностей устройства.Формула изобретения скользящей шпонки с воэможностью 10продольного перемещения вала 11 вдоль 20 35 50 55 60 чи с шестерней 9, закрепленной на приводном залу 4.и двусторонней полой зубчатой рейкой 10 с размещенными вдоль ее полости подшипниками и тормоза,а также привода поворота инструментодержателя 3, выполненного в виде лала 11 с реэьбовыми концами, смон тированного в упомянутых подшипниках, конической передачи, колесо 12 которой сочленено с валом 11 посредством колеса 12, а также двух гаек 13 и 14,связанных резьбой с валом 11 и размещенных у торцов двусторонней полойзубчатой рейки,10. На приводном валу 4 также закреплен шкив .15,...

Номер патента: 969345

Опубликовано: 30.10.1982

Авторы: Бобылев, Витюк, Герцев, Кобзарь, Смирнов, Степанов, Тищенко, Филатов, Хотулев

МПК: B21B 37/74

Метки: горячей, полосы, прокатки, рольганге, стана, температуры

...ГрИ Г)ДН ВРГЫЕЕно НЗХСКД НИК )ОД ,( ЗНОБКОИ Охг(3 ж сния ко(3 Ц 2 п)сдыд) щеЙ полосы и О- ,и;вы (илосы другого сортмеЕ(та.;з фи:. 1 изображена схема ыстзновки ,(г(5 регулирования температуры нолось:; на ,и. .) (1(;с;з-зс.;Ос устройство нз фрГ 3- 13 сГ(:32 расхода без у(тройства Для регы- ,:3:Она(ия тсы(срзтуролось Нри Включеиии Сзи:И .Щ,х И ТРС) СЕКЦИИ; На ЬИГ.."(ЗО 1,:3 асЯ Ра,ХО,)2 " ЫСТРОЙСТВОМ ДЛЯ РЕ- гу,к;ования тсмперат ры полосы при вклю- ЦСИой ЕВ Х И тР Х ЕКЦИЙ а фнг ЗСРГ,ЕГ(КИС: Т.МПЕРЗТРЫ ПО ДсИНЕ ПО;ОСЫ бс.3 Ы(" ПОЙСТ 13 2 12 г 3УСТРОИСТВОМб ); На фи(. 6 - внутреняя стоуктура Вычислитель.ОГО ГХ 10 КЗ: Еа фИГ ОЛОК-(ХЕМЗ ДЗТЧИКЗ (с СХО.а.сгрОкс.ВО для ре ул и рОвз ни я тс ы пезз- Г РЬ осОСЬ Нс дьХОД НОМ РОЛЬ 2 НХ ЕЕП)Е....

Номер патента: 969215

Опубликовано: 30.10.1982

Авторы: Бацман, Березнев, Салеев, Смирнов, Тардатьян

МПК: A01K 31/06

Метки: батарея, водоплавающей, выращивания, клеточная, птицы

...клеток снабжен канализацион,ными стояками, размещенными с определенным интервалом по длине батареи и заКлеточная батарея для выращивания водоплавающей птицы содержит ярусно размещенные в каркасеклетки 2, под подножными решетками 3 которых на пометных настилах 4 установлены навозоуборочные скребки 5. Через определенные интервалы по длине батареи по центру пометных настилов 4 каждого яруса закреплены канализационные стояки 6, расположенные соосно и проходящие через клетку 2 и решет ку 3 нижерасположенного яруса на рас стояние 20 - 30 мм. Под нижним ярусо клеток 2 расположена траншея 7 с уст; новленным в ней скрепером 8, а пометил настилы 4 имеют наклон к продольной о батареи.При содержании водоплавающей птицы вода и помет по пометным...

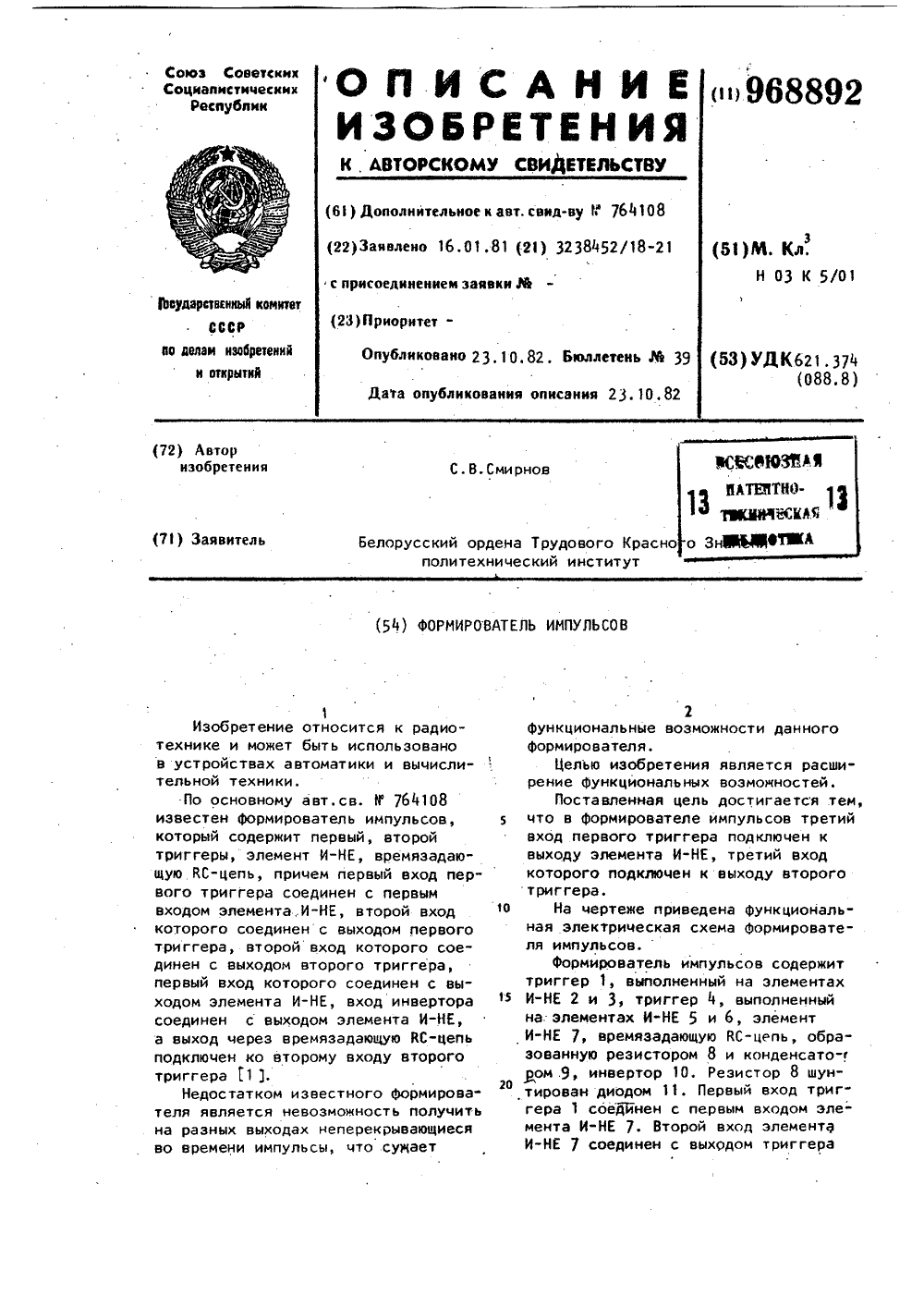

Номер патента: 968892

Опубликовано: 23.10.1982

Автор: Смирнов

МПК: H03K 5/01

Метки: импульсов, формирователь

...поддерживаемый нуле"вым логическим уровнем с выхода элементов И-НЕ 3 и 7. КонденсаТор 9 начинает заряжаться. При увеличении46напряжения на входе элемента И-НЕ6 до величины его переключения он переключается и нулевой логический уровень с его выхода поступает навход элементов И-НЕ 3 и 7 и не пере 45 ключает в единичное состояние, На шине 11 формируется задний фронт выходного импульса. Переключение элементов И-НЕ 3 и 7 в единичное состоя. ние вызывает переключение элемента56 И-НЕ 2 в нулевое состояние, который дополнительно блокирует элементы И-НЕ 3 и 7, что приводит к их скачкообразному запиранию. На нине 15 формируется передний фронт выходного . зз импульса, Триггер ч при этом не изменяет своего состояния и на выходной шине 13...

Номер патента: 968757

Опубликовано: 23.10.1982

Авторы: Асеев, Атутов, Беднаржевский, Мальцев, Сапрыкин, Смирнов, Солобоев, Тютюнник, Харитонов

МПК: G01N 33/04

Метки: белка, жира, молоке, содержания

...потоков, и электронный блок 8,преобразующий сигналы Фотоприемника в процентное содержание жира и белка.Устройство работает следующим образом.Разбавленную водой пробу молока пропускают через проточную кювету 3, на которую направляют излучение источника 1 монохроматического света, работающего в непрерывном режиме. Ла- . зерное излучение, обладающее высокой монохроматичностью и пространственной направленностью, проходит через кювету с пробой, где происходит частичное рассеивание, пропорциональное концентрации жира и белка. Рассеянное назад излучение фокусируют с помощью приспособления 2 на фотоприемник 7, причем диафрагма 4 повернута в этот момент так, что поглощающий экран 5 прекрывает прямопрошедший луч и регистрирует только...

Номер патента: 968702

Опубликовано: 23.10.1982

Авторы: Василенко, Головков, Данилов, Колпиков, Матвеев, Матийко, Рогозин, Смирнов, Шабунин

МПК: G01N 9/36

Метки: аэрированной, концентрации, суспензии, твердой, фазы

...уравнению (1 ) рассчитывают концентра з цию твердой фазы. Концентрацию газообразной Фазы С т и жидкой Фазы Срассчитывают по уравнениямСг = С- С,; (2).с,= 1 - С(3)Характерной особенностью калийных и других производств является то, что перерабвтываемые суспензии не имеют равномерного распределения твердой. фазы по объему, Особенно это заметно И в открытых аппаратах и незаполненнцх трубопроводах. Поэтому измерение плот" ности суопензии и концентрации дис 02 4персной фазы в разнесенных в провт" ранстве точках приводит к увелийению ошибки контроля суспензии. Согласно предложенному способу этот недостаток устранен благодаря тому, что измерение,плотности суспензии и объемной концентрации. производят в совмещенной зоне по наибольшей...

Номер патента: 968535

Опубликовано: 23.10.1982

Авторы: Краснов, Морозов, Смирнов

МПК: F16F 7/12

Метки: амортизатор, пластический

...направляющего цилиндра.На фиг. 1 изображен пластическийамортизатор в исходном положении,продольный разрез на фиг, 2 - то же,в положении частичного срабатывания.Амортизатор содержит расположенные один в другом и скрепленные междусобой пластические элементы 1 и 2.Внутренний элемент 2 выполнен из материала с большей пластичностью, 10чем материал наружного элемента 1.Внутренний элемент 2 закреплен однимучастком меньшего диаметра на подвижном направляющем цилиндре 3, а другим участком большего диаметра на 15корпусе 4. На корпусе 4 закреплен инаружный пластический элемент 1,Участки большего и меньшего диаметров элементов 1 и 2 соединены плавными переходайи, имеющими форму кольцас 5-образной образующей. Во впадинахкольца со стороны корпуса 4...

Номер патента: 968490

Опубликовано: 23.10.1982

Автор: Смирнов

МПК: F01N 1/02

Метки: глушитель, резонансный, шума

...выполнен общим. На чертеже изображен предлагаемыйглушитель.Он содержит набор последовательнорасположенных камер 1, 2 и 3, соединенных отверстиями 4, выполненными в корпусе 5 каждой из камер всередине ее длины. Один торец 6последующей камеры, начиная со врой, размещен у отверстия предыдщей, а другой торец 7 выполнен о.щим. Камеры 1, 2 и Э размещены и едовательно.Суммарная:площадь отверстий 4каждой камеры 1, 2 и 3 выполнена,исходя из условия минимальных гидравлических потерь потока воздуха илигаза. Работа глушителя не зависитот направления распространения потока,20При работе глушителя звуковыеволны, распространяющиеся от источцика аэродинамического шума (не показан), образуют в камерах 1, 2 н Эстоящие волны.В местах выполнения отверстий...

Номер патента: 968439

Опубликовано: 23.10.1982

Авторы: Абросимов, Бажин, Кузнецов, Мельников, Нейман, Рева, Смирнов

МПК: E21D 21/00

Метки: анкерная, крепь

...При к дна скважин о ня), имеющит (так как онразрезов), лреьнчки между разрезами выгибаютсянаружу (вследствие трубчатой конструкции стержня) и входят в сцеплениес породными стенками скважины 4. Последующее сжатие стержня 1 приводитк сжатию следующего замка 2, имеющего 5жесткость несколько большую, чем у,первого, за счет меньшей площади разрезов. Затем сжимается следующийзамок 2 и так до замка, расположенного вблизи опорной плиты 3, которыйимеет наибольшую жесткость (наименьшую площадь разрезов). С вводом в работу каждого последующего замка продольное усилие, прикладываемое кстержню, увеличивается, поскольку 15жесткость замков в сечении стержнявозрастает. Анкерная крель после ее.установки сразу вступает в работу.Закрепление замков в...

Номер патента: 968411

Опубликовано: 23.10.1982

Авторы: Мельников, Мищуков, Смирнов

МПК: E21D 1/00

Метки: грунте, сооружения, стены

...- участок готовой стены.С поверхности земли по контурувыработки или на некотором расстоянии от него бурят систему скважин 1 и 2 на глубину, несколько превышающую глубину залегания неустойчивой толщи пород. Часть иэ них 2 может быть оставлена незфяженньми, другие заряжают зарядом 3, причем длина заряда 3 должна перекрывать мощность неустойчивых г 6 рных пород 4. Верхнюю часть заряжаемых скважин заполняют бетоном 5. Количество бетона в скважинах должно обеспечивать сооружение монолитной стены в грунте задан968411 формула изобретения 3ного размера, Если число, диаметр иглубина заряжаемых скважин не могутобеспечить размещение необходимогоколичества бетона, верхнюю часть заряжаемых скважин предварительно рас-ширяют до необходимого диаметра....

Номер патента: 968407

Опубликовано: 23.10.1982

Авторы: Дзускаев, Камкин, Кириченко, Малетин, Семенов, Смирнов, Федоров, Цахилов

МПК: E21C 41/06

Метки: месторождений, мощных, пологопадающих, разработки, рудных

...нижней части выполняют под остр углом к горизонту.На чертеже изображен участок р ной залежи, отрабатываемой вертик ньми полосами, поперечный разрез.Основные запасы руды в вертикальных полосах 1 и 2 вынимают последовательно или с отставанием на дватри слоя в полосе 2 по отношению к полосе 1 путем отбойки руды слоями 3 снизу вверх до подкровельного слоя 4 с оставлением технологического пространства 5 и закладкой предыдущего слоя 6 твердеющим материалом.В завершающей стадии выемки поы 1 границы подкровельного слоя 4968407 Формула изобретения ВНИИПИ Заказ 8082/57 Ти 3 Подпис ППП "Патент", г.ужгоро,смещают по ширине в сторону ранее отработанного и заложенного пространства, образуя выступ 7 в торце подкровельного слоя смежной полосы 2, и...

Номер патента: 968300

Опубликовано: 23.10.1982

Авторы: Бондаренко, Буй, Косенко, Лис, Смирнов, Смола, Терехин

МПК: E21B 7/28

Метки: образования, уширения

...в скважине; шаются в исходное положение и устройстна фиг, 4 - момент начала извлечения во извлекают из скважины, устройства из скважины. Отсутствие других видов энергии кромеУстройство:для образования уширения механической значительно упрощает конв скважине включает врашающуся штан-струкшпо; наличие лотков и грунтосборнигу 1 с шарнирно прикрепленными к ней но- ка, выполненного телескопическим, обеспежами 2, на концах которых шарнирно за- чивает сокращение затрат времени на креплены лотки 3, грунтосборник, выпол- продолжительность рабочего цикла, повыненный телескопическим из секции 4-6, шение качества уширения при непрерывноспричем секция 6 выполнена как одно це- ф ти рабочего процесса, а следовательно, лое с невращающейся...

Номер патента: 968248

Опубликовано: 23.10.1982

Авторы: Краснов, Морозов, Смирнов

МПК: E04C 2/26

Метки: многослойная, панель

...стержней 7 относительнопластичных вставок б, которые сдавливаются. Процесс амортизации продолжается до момента снятия нагрузки,после чего панель остается в частичносработавшем положении, или до моментасоприкосновения несущих листов 1 и 3,после чего панель сохраняет свою несущую способность,Положительный эффект предлагаемойконструкции заключается н том, чтоэнергопоглощение осуществляется нетолько с сохранением несущей способности, но и с сохранением толщиныпакета слоев, что весьма важно дляобеспечения устойчивости панели. Другим ценным качеством предлагаемойконструкции является высокая стабильность характеристик амортизации. Кроме того, элементы заполнителя панели выполняют дне функции: являютсясиловыми несущими и...

Номер патента: 968086

Опубликовано: 23.10.1982

Авторы: Белан, Макаров, Ошеверов, Смирнов

МПК: C21D 9/673

Метки: колпаковой, муфель, печи

...боковых стенок, сокращающее срок службы муфеля, связано с наличием сжимающих напряжений, которые при нагреве муфеля привоиз цилиндрическои верповерхности 1 и торцоНа боковой поверхностиротив друг друга установлены по периметру упоры 3 и 4. Упоры 3 и 4 снабжены фиксаторами, представляющие собой палец 5, входящий в отверстие упора. Между упорами 3 и 4 установлены распорные плаьки 6, выполненные из металла с эффектом памяти формы, например нитинола. Планки 6 в исходном состоянии имеют дугообразную форму с длиной хорды, равной расстоянию между упорами. Муфель установлен на стенде 7 колпаковой нагревательной печи и закрывает стопу рулонов 8, 1 ОУстройство работает следующим образом.Муфель устанавливают на стенд 7 печи, закрывая стопу...

Номер патента: 968079

Опубликовано: 23.10.1982

Авторы: Бакума, Круть, Лапинер, Мартышко, Меньшиков, Ситников, Смирнов, Чернов

МПК: C21C 7/10

Метки: жидкого, металла

...режим вакуумирования (набор рабочего вакуума и установившаяся скорость циркуляции), которое составляет 4 - 6 мин. Поэтому при увеличении количества извести сверх 0,6 О/о часть ее до удаления из камеры прореагировать не успеет.Процесс десульфурации является гетерогенным, поэтому реакция проходит на поверхности извести. Для успешного ее протекания необходимо, чтобы известь определенное время находилась в металле или на его поверхности, поэтому непрерывное введение с постоянной скоростью не является оптимальным вариантом.Оптимальный вариант ввода оставшейся извести (второй прием) выбран по результатам математического моделирования процесса из условия ввода извести в количестве 0,75/о от массы металла при периодическом вводе пятью равными...

Номер патента: 967975

Опубликовано: 23.10.1982

Авторы: Голованова, Коновалова, Смирнов, Щипалов

МПК: C03C 3/12

Метки: стекло

...покрытий на сурьму из расплава притемпературе, не превышающей температуру плавления сурьмы.Целью изобретения является .обеслечение воэможности нанесения покрытий на сурьму из расплава при температуре, не превышающей температуру плавления сурьмы.Поставленная цель достигаетсятем, что стекло, включащее РЬО,М 20, МаЗМРб илиХа 131 Р , или СаР, дополнительносодержит Е 10 прй следующем соотношении ингредиентов, мас,Ъ; РЬО750-770 5102 56-59 В 20 э 131 -15,6, Иа 0 0,5-2,0, ЙаэА 1 Р 6 1,01,5 или Иа 251 Рь 1,5-2 или СаР 1 0 8.1,0, 1.ьО 1,0-2,0.В табл.1 приведены конкретныесоставы предлагаемого стекла.Свойства предлагаемого стеклапредставлены в табл.2,Для получения легкоплавкогостекла была подготовлена шихта.Шихта тщательно перемешивалась в...

Номер патента: 967931

Опубликовано: 23.10.1982

Авторы: Богородицкий, Пушкарев, Смирнов, Шубин

МПК: B65G 47/57

Метки: рамках, сушильных, транспортирования

...параллельных другдругу и перпендикулярных направлениютранспортирования, толкатели 6 и приемный транспортер 7 для кирпича.Один из роликов установлен в кронштейнах 8 со стороны стоек 1, а другойв кронштейнах 9 со стороны приемного трансОпортера 7. Изделие 10 подается на сушильных рамках 11, свободно лежащих на подвесках 3, Расстояние между роликами 5больше ширины сушильных рамок 11,Устройство работает следующим обра 15зом,Сушильные рамки 11, загруженные сухимкир пичем-сырцом, перемещаются горизонтальным транспортером 4 и останавливаются в заданном положении. При своем движении со стороны восходящей ветви вертикально-замкнутые цепи 2 своими подвесками 3, представляющими две раздельные полки, подхватывают с двух сторонсушильную рамку с рядом...

Номер патента: 967782

Опубликовано: 23.10.1982

Авторы: Карманский, Касаткин, Смирнов, Щетинин

МПК: B24B 39/02

Метки: раскатник

...на а другая - на дополнителке. На фиг. 1 изображеосевой разрез; на фигА-А на фиг.1; на фиг.3 разрез Б Б на фиг.1; на фиг.4 - вид В на фиг.1Раскатник состоит иэ оправки .1, втулки 2, набора опорных колец 3 и 4 роликов 5, сепаратора 6 и упорной шайбы 7, На,оправке 1 со стороны хвостовика выполнены выступы 8, а со стороны рабочей части-выступы 9На втулке 2 под выступы .8 сделаны пазы 10 на дуге " 25-30 о, а на рабочей части втулки имеются выступы 11 и пазы 12. Выступы на втулке находятся в промежутках между выступами на оправке. По ширине выступов 9 на втулке 2 между выступами 11 сделаны прорези 13 на дуге м 25-30 ф На опорной поверхности колец 3 и 4 имеются канавки 14. В кол цах 3 для их одевания на втулку 2967782 формула изобретения 1...

Номер патента: 967765

Опубликовано: 23.10.1982

Авторы: Смирнов, Филимошин, Шманев, Шулепов

МПК: B23P 1/12

Метки: размерной, электрохимической

...предлагаемого устройства, на фиг, 2- сечение А-А на фиг. 1.Обрабатываемая лопатка 1 устанавливается между электродами-инструментами 2 на установочные базы 3, соеди" ненные между собой и закрепленные на основании 4, которое имеет возможность поворота вокруг оси 5 с помощью тяги 6 на угол О и вокруг оси 7 с помощью тяги 8 на угол Д .Предлагаемое устройство работает следующим образом.Лопатки перед обработкой сортиру- ются на группы в зависимости от вели. чины и направления увода и погрешности закрутки. профиля пера. Для каждой группы лопаток производится настрой96776 Формула изобретения Заказ 7981 ВНИИПИ исн илиал ППП "Патент", г. Ужгород, ул. Проектная,ка данного устройства. Поворот предлагаемого устройства. на угол уводапрофиля,...

Номер патента: 967628

Опубликовано: 23.10.1982

Авторы: Лепешкина, Лукьянов, Смирнов, Шлыгин, Щебеко

МПК: B21D 43/13

Метки: заготовок, переноса

...заготовкой, схват 26 - на позиции взятия заготовки с платформы и передачи ее на следующую технологическую операцию.Тормозная колодка 21 может иметь индивидуальный привод, например гидроцилиндр 27. В этом случае тормозная колодка 21 вместе с пружиной 23 крепится непосредственно на штоке 28 гидроцилиндра 27, а гидроцилиндр 27 монтируется на основании 1 (фиг, 5 и 6). Тормозная колодка 21 имеет для регулирования и ограничения подъема регулировочную гайку 29.Устройство работает следующим образом.После того как схват 25 промышленного робота положит передаваемую деталь 11 на платформу 10, включается привод 2 и реечно-шестеренный механизм 3 при помощи рейки 4 и приводного вала 5 производит поворот силового цилиндра 6. При повороте...

Номер патента: 967504

Опубликовано: 23.10.1982

Авторы: Еремеев, Пугачев, Смирнов, Стеблин

МПК: B01D 9/00

Метки: зонной

...и прямоугольный.Нагревательные элементы 4 расположены напротив вырезов 3, а полостисоседних тороидов 1 соединены диаметрально трубками 5.15 Полости крайних тороидов посредством патрубков 6 и 7 соединены ссистемой подачи хладагента,Установка снабжена блоком 8 протяжки и вращения ампулы 9.20 Установка работает следующим образом,.Хладагент (фреои) из фреоновогохолодильного агоегата поступает в ус тановку через трубку 5 и, проходя си"стему последовательно соединенныхтороидов 1, охлаждает трубу 2 с вырезами 3 в местах расположения тороидов 1, создавая эоны холода. Подача хладагента в блок зонной очисткиможет осуществляться автоматическин вручную. Зоны тепла создаются наг967504 формула изобретения945/11исное ж 734 Фалаадаинл ент" иал НПП...

Номер патента: 967310

Опубликовано: 23.10.1982

Авторы: Акульшин, Лебедев, Смирнов

МПК: A01B 63/10

Метки: гидравлическая, навесными, орудиями, сельскохозяйственными

...1 изображена предлагаемая гидравлическая. система, общий вид; на фиг. 2- то же, гидравлическая схема.Гидравлическая система содержит силовой гидроцилиндр 1, шарнирно закрепленный на коротком плече 2 двуплечего рычага,установленного на кронштейне 3. Длинное плечо 4 двуплечего рычага связано с силоизмерительной пружиной 5 и через соединительное звено в виде тяги 6 и рычага 7 - с золотником регулятора 8. Регулятор 8 управляется посредством перемещения гильзы относительно золотника рукояткой 9. Датчики О и 11 соответственно сигналов силового и позиционного регулирования через звенья 7, 12 и 13 связаны известным способом с золотником регулятора.Гидравлическая, система работает следующим образом.При работе в режиме гидроувеличителя сцепного...

Номер патента: 966894

Опубликовано: 15.10.1982

Авторы: Мяснов, Смирнов

МПК: H03K 13/24

Метки: другую, кодов, одной, системы, счисления, чисел

...5 инверсныйуправляющий вход которого соединен совторым входом элемента И 15 и первым входом элемента И 17, второйвход которого подключен к нулевомувыходу. триггера 10, а выход - ковторому входу элемента ИЛИ 14, выходкоторого соединен со счетнымвходом входного счетчика 9, а третийвход подключен к выходу ключа 7, прямой управляющий вход которого соединен с выходом элемента И 15,Преобразователь кодов чисел изодной системы счисления в другую ра+ботает следующим образом,В исходном состоянии триггер 10находится в состоянии логическогонуля, При этом элементы И 13 и 15закрыты, а элемент И 17 открыт.Преобразуемый последовательный единичный код поступает на информационнуювходную шину 2 а затем Через блок 1ввода передается в счетчик 3....
