Шебеченко

Номер патента: 1723051

Опубликовано: 30.03.1992

Авторы: Иванов, Парфенов, Шебеченко

МПК: B01D 21/00, C02F 3/00

Метки: песколовка

...в котором также выполнены прорези, совпадающие с прорезями 19 в стенке 17, В нижней части раструбы 14 и 15 соединены со сливной трубой 22. Под раструбами 14 и 15 установлен дополнительный кольцевой аэратор в виде перфорированной трубы 23. В бункерной части песколовки установлен гидроэлеватоо 24.Песколовка работает следующим образом.Сточная жидкость через патрубок 3 поступает в круговой щелевой лоток 2 и про. ходит через тонкослойные полочные модули 5-7, На полках модуля 5 оседают и сползают вниз наиболее крупные и тяжелые частицы песка, на полках модуля 6 - более мелкие частицы, а на полках модуля 7 - самые мелкие и легкие частицы песка. При движении жидкости в лотке 2 происходит ее аэрация перфорированной трубой 8, что...

Номер патента: 1650837

Опубликовано: 23.05.1991

Авторы: Костюкевич, Шебеченко, Шмаренкова

МПК: D21D 5/02

Метки: волокнистых, классификации, суспензий

...6, Оставшаяся в ванне вода стекает через патрубок 16, Волокна, оставшиеся после уходаводы на стенках ванны 2, коллекторе 5 ипатрубках 6, смывают на сетку системой 17спрыска. Сетку 4 после полного удаленияостатков воды из ванны 2 вынимают и собранное с сетки волокно без потерь переносят в стаканчик для взвешивания и определения содержания мелкого волокна в испытуемой пробе. Для оценки следующей пробы волокнистой суспензии процесс повторяют,Классификация водных суспенэий изволокнистого полимерного материала напредлагаемом устройстве дает возможность эа счет исключения спутывания волокон, наматывания их на камеры-патрубкиколлектора в силу колебательно-вращательного движения последнего, без затруднений, быстро и с высокой...

Номер патента: 1615172

Опубликовано: 23.12.1990

Авторы: Ильин, Нестерчук, Ольшанский, Шебеченко

МПК: C12M 1/02

Метки: аэратор

...к цилиндрической части корпуса 1, дпижется по винтовой спирали вдоль внутренней стенки корпуса 1 и направляется в камеру 4, гце происходит смешение с воздухом, который поступает под давлением через патрубок 3 по трубе 5, Образовавшаяся газожидкост" ная суспензия через отверстия 8 в корпусе 6 устройства при совмещении их с отверстиями в Сегнеровом колесе 7 по винтовому лабиринту, образованному вставкой 9, направляется к патрубкам 1 О, откуда через форсунки 11 разбрызгивается в среду. За счет реактивного истечения газожидкостной суспензии осуществляется вращение Сегнерова колесаВ случае снабжения аэратора несколькими устройствами 12 и 13, установленными по высоте емкости аппарата, колеса, расположенные одно над другим, вращаются...

Номер патента: 1603118

Опубликовано: 30.10.1990

Авторы: Гляденов, Горячев, Григорьев, Шебеченко

МПК: F16J 15/52

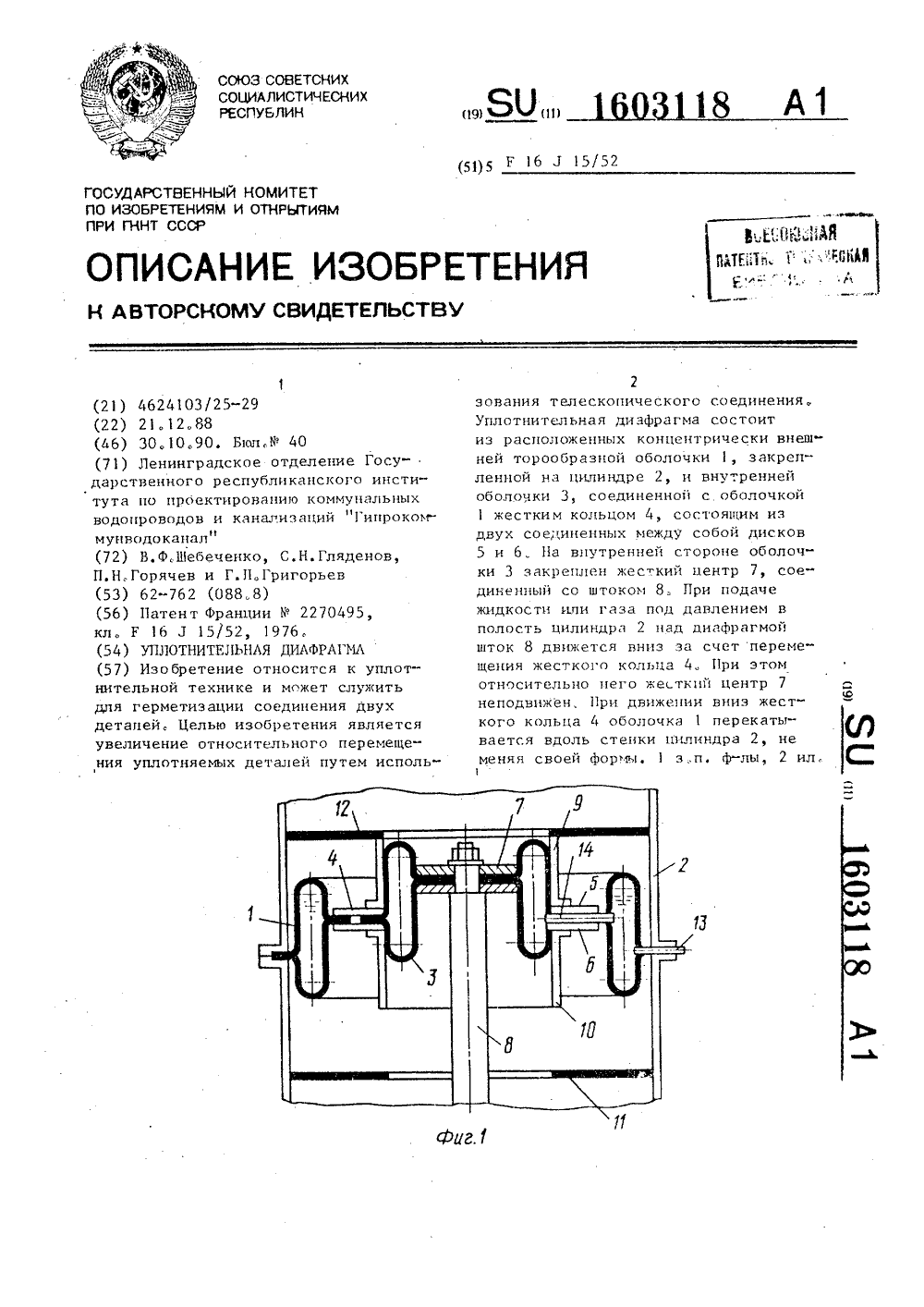

Метки: диафрагма, уплотнительная

...3, соединенной с 20оболочкой 1 жестким кольцом 4, состоящим из двух соединенных междусобой дисков 5 и 6. На внутреннейстороне оболочки 3 закреплен жесткийцентр 7, соединенный со штоком 8, 25который соединен с рабочим органом(не показан). На жестком кольце 4с противоположных сторон дисков 5 и6 закреплены упорные втулки 9 и 10,а на цилиндре 2 - соотве хтвующие 30упоры 11 и 12. С внешней стороныоболочка 1 соединена со штуцером 13,а с внутренней стороны - трубкой 14с оболочкой 3. Трубка 14 расположенамежду дисками 5 и 6 жесткого кольца 4Через штуцер 13 и трубку 14 оболочки1 и 3 заполняются наполнителем - жидкостью или газом,Уплотнительная диафрагма работаетследующим образом. 40При подаче жидкости или 1 аэа поддавлением в полость...

Номер патента: 1599105

Опубликовано: 15.10.1990

Авторы: Зотов, Ильин, Кучин, Ольшанский, Шебеченко

МПК: B04C 9/00

Метки: гидроциклон

...камера соединена патрубком 20 с центральной трубой 21 для отвода из гидроциклона осветленной воды. Флотопена, образующаяся в верхней части гидроциклона, сгребается в камеру 22 с помощью скребка 23, который приводится во вращение от привода 24.Гидроциклон для очистки сточных вод работает следующим образом.Очищенную жидкость, содержащую взвешенные вещества, подают под давлением через патрубок 3 в канал многозаходной спирали 2. Вследствие возникновения центробежных сил крупные взвешенные частицы отбрасываются к внешней стороне канала, перемещаются по нему вниз и отводятся через патрубок 5, Жидкость с более мелкими 25 30 35 40 45 50 полнительной очистки жидкости навстречу осветленной воде через аэратор, установленный за обечайкой 8, также...

Номер патента: 1595796

Опубликовано: 30.09.1990

Авторы: Ильин, Киевец, Ольшанский, Шебеченко, Яшугин

МПК: C02F 3/08

Метки: биологической, вод, сточных

...установлены параллельныеполупогружные диски 17 с гофрами 18,уяеличиваюц 1 ими поверхность для образования биологической пленки. Диски17 установлены под углом 60 к стяжокам и на их нару-кных кромках закреплены лопасти 19.В верхней части конического корпуса имеется кольцевой лоток 20 с отводящим патрубком 21, В камере осветлония расположен трубопровод 22 дляотбора избыточного ила,Устройство для биологическойочистки сточных вод работает следующим образом,Сточная вод" с активным илом пода 15ется через патрубок 5 в камере 4аэрации, откуда через переливныеокна 6 и камеру 8 дегазации поступает в камеру 3 осветления, В этой камере аэрирования иловая смесь у щели9 разделяется на два потока, один изкоторых через щель 9 возвращается...

Номер патента: 1565812

Опубликовано: 23.05.1990

Авторы: Горячев, Ильин, Ольшанский, Шебеченко

МПК: B01D 21/24, C02F 1/24

Метки: осадка, скребковое, удаления, флотатор-отстойник

...11.От мотора-редуктора 32 через зубчатое колесо 33 и цевки 34 вращение передается пеноудерживающему кольцу 11 с лотками 7 и клиновыми подрезающими ножами 9. Так как ножи 9 имеют нулевую плавучесть, глубина погружения их приемных кромок изменяется при колебании уровня воды, что обеспечивает перемещение флотопены в лотки 7 и затем в пеноудерживающее кольцо 11 и исключает попадание в него воды. Установка лотков 7 по касательной к нейтральной опоре 8 способствует самопроизвольному перемещению флотопены в полость пеноудерживающего кольца 11, откуда она по вертикальным трубам 12 поступает в кольцевую трубу 13.Вода из зоны флотации проходит между вертикальными трубами 12, распространяется в зоне отстаивания по направлению, близкому к...

Номер патента: 1563732

Опубликовано: 15.05.1990

Авторы: Жариков, Передня, Сорокин, Сутормин, Шебеченко

МПК: B01D 21/24, C02F 1/52

Метки: взвешенным, воды, осадка, осветлитель, подачи, распределительное, слоем

...19 и 20. Объем полости 25 в два раза больше объема полости 4024, а суммарная площадь сечения патРубков 23 в два раза больше суммарной площади сечения патрубков 22.Осветлитель работает следующим образом. 45Осветляемая вода с содержанием взвешенных веществ менее 50 мг/л с повышенной их степенью полидисперсности поступает через патрубок 3 и эжектор 4 в воздухоотделитель 5, где выделяется растворенный в воде воздух. При этом для ускорения естественного выделения воздуха и уменьшения размеров воздухоотделителя используетсяэффект падающего потока жидкости, которая при своем падении из патрубка 7 образует зону разрежения. В результате этого воздух из воздухоотделителя 5 дополнительно отделяется через трубопровод 8. Вода из воэдухоотделителя 5...

Номер патента: 1535586

Опубликовано: 15.01.1990

Авторы: Горячев, Григорьев, Шебеченко

МПК: B01D 21/24

Метки: вод, механической, сточных

...сечения с1 рс,1 Ольцым и(левым отверстием 15. Скребки 4 имеют форч логарифмической спирд.(и, ширина их увеличивается от перифсрии мкости 1 к цевочному колесу 8. КО (О 8 соединено радидльными патрубкас камерой 17 для сбора осадка,В.И(гой подвижно цд О(нре Л и соедини,(рубо про во,1 ом 18 для отбора О.,)дкд Олости скребков 4, цевочного ко- ,1 (, радиальных патрубков 16 и камерь 17 дли с ООрс) Осд,1 ка последовательно соедин( нь.У(рйство работает с;1 едуюшим образом.(: ОИ 1 н ВО.(. подлежащую очистке, полин 1 (н (рубопроводу 2 через цецтрдльи О ОИО,1 ьч впускное устройство 4,О)Оин ИВш)1( риО распределяет ее по вь 1-с)к с(иРоток жидкости, проходя1 1 пкО,(О)1ы у,(чцты 7, осветляется. Г к,ь фр;(кции Выпдддк)т нд наклонныес(ки (ОкО.О...

Номер патента: 1431846

Опубликовано: 23.10.1988

Авторы: Гляденов, Жариков, Зотов, Кугушев, Нестерчук, Шебеченко

МПК: B04C 9/00

Метки: гидроциклон

...закреплен цилиндрический фильтроэлемент 6 в виде сетки с определенным размером ячеек, вращающийся от привода 7. Уплотнение 8 разделяет полости очищенной и грязной жидкости, уплотнение 9 предотвращает утечки масла. Кроме того, имеются патрубки 10 и 11 для подачи жидкости в многозаходный винтообразный полый канал 12, образованный многозаходной спиралью, установленной снаружи перфорированной стенки 13 корпуса 1, бункер 14 со сливным вентилем.5 и патрубки 16 и 17 отвода шлама. Гидроциклон работает следующим образом.Очищаемую жидкость, содержащую взвешенные дисперсные частицы, подают под давлением 0,2 - 0,5 мПа в патрубок 10, т.- е, первый канал. Вследствие возникновения центробежных сил крупные взвешенные частицы отжимаются к внешней...

Номер патента: 1263296

Опубликовано: 15.10.1986

Авторы: Буяров, Романов, Семенов, Сырников, Шебеченко

МПК: B01D 21/06

Метки: отстойник, радиальный

...3 соединен с распределительным устройством в виде установленных друг над другом колец 8 с уменьшающимися снизу вверх внутренними диаметрами и размещенными между кольцами радиальными направляющими 9.В нижней части корпуса 1 расположен вращающийся на опоре 10 скребковый механизм, состоящий из фермы 11, соединенной с опорой 10, на нижней части которой закреплены скребки 12.Вращается скребковый механизм от привода 13.На ферме 11 скребкового механизма установлен тонкослойный модуль 14 с центральным отверстием 15, в котором находится распределительное устройство.Пластины 16 тонкослойного модуля 14 расположены радиально и закреплены на верхнем 17 и нижнем 18 отражательных дисках под углом меньше 90 к их касательной, проведенной в точке...

Номер патента: 453099

Опубликовано: 23.10.1984

Авторы: Александров, Кучин, Романов, Смирнов, Шебеченко

МПК: D21D 5/02

Метки: обезвоживающее

...устройства является то, что держатель, расположенный на рабочей поверхности процеживающего днища, препятствует20 удалению обезвоженного материала, а плотный слой обезвоженного материала, образующийся в процессе работы установки на рабочей поверхности25 процеживающего днища, препятствует удалению жидкости.Целью изобретения являются интенсификация процесса обезвоживания и упрощение удаления обезвоженного материала э. рабочей поверхности про- ЗО цеживающего днища.Поставленная цель достигается тем, что в предложенном устройстве держатель неподвижных кольцеобразных элементов расположен в вакуумной ка- З 5 мере, а несущая планка ротора, соединяющая подвижные элементы, установлена над процеживающим днищем и выполнена в виде эллиптического...

Номер патента: 1041520

Опубликовано: 15.09.1983

Авторы: Гляденова, Евстигнеев, Николаев, Романов, Шебеченко

МПК: C02F 1/00

Метки: взвешенным, многоярусный, осадка, осветлитель, полочный, слоем

...концентрация получаемого шлама, возвращаемого в технологический процесс, приводит к увеличению объема очищаемой воды,Цель изобретения - повышение производительности осветлителя и эффективности осветления, а также снижение металлоемкости конструкции,Цель достигается тем, что многоярусный полочный осветлитель со вэвешенным слоем осадка, содержащий корпус с коническим и промежуточными днищами, воэдухоотделитель, распределительное устройство, расположенное между промежуточными дырчатым и герметичным днищами,. кольцевойсборный желоб, шламоотводящие трубыи шламоуплотнительную камеру, снабжен осадительными полочными элемен-.тами, расположенными в шламоуплотнительной камере, и распределителем шлама, установленным в вершине конической части...

Номер патента: 598284

Опубликовано: 30.07.1983

Авторы: Гляденов, Кучин, Романов, Шебеченко

МПК: B01D 21/24, C02F 1/52

Метки: воды, ответлитель

...соединенный трубопроводом скамерой приема осветленной воды.Назначение камеры - принимать осветленную воду иэ сборного желоба иотводить ее с помощь вертикальноготрубопровода в барометрический колодец, который служит для созданиявакуума в радиальном лотке и повсему пути движения воздуха от камеры до барометрического колодца,Радиальный лоток, гериетично закрытый, служит для выделения мелко-дисперсных частиц воздуха с частьювзвешенных веществ, сорбированных наповерхности воздушных пузырьков. Наповерхности сточной воды образуетсяфлотослой, который отводят черезворонку-водослив по трубопроводу сгидрозатвором и далее, на соответствующую обработку.На чертеже изображена схема устройства-осветлителя для воды,Устройство представляет собойЗ 5...

Номер патента: 872459

Опубликовано: 15.10.1981

Авторы: Гляденов, Гляденова, Евстегнеев, Романов, Спиридонов, Шебеченко

МПК: B01D 21/06, C02F 1/00

Метки: вод, механической, сточных

...расположено кольцо 2 с девками 3, .которое вращается вокруг центральной опоры 4 и поддер живается роликами 5, зубчатое колесо 63 8724осадители 7 с наполнителем 8, привод 9,стяжки 10,Несколько стяжек 10 выполнены сталрепами 11, которые служат для изменения их длины и позволяют обеспечить звращающемуся кольцу строго цилиндрическук форму вСкребки 12 могут быть выполнены криволинейными в виде логарифмической спирали или прямой формы, направленные под 10углом 60 относительно осей стяжек,Я)Устройство работает следующим образом.Волокносодержашую сточную воду, подлежащую .очистке, подают по трубопроводу в цилиндрическую емкость 1, Включают привод 9, приводящий во вращениезубчатое колесо 6, которое входит в зацепление с цевками 3,...

Номер патента: 765440

Опубликовано: 23.09.1980

Авторы: Гляденов, Романов, Шебеченко

МПК: D21C 9/18

Метки: волокнистого, многоступенчатое, обезвоживания, щелевое

...элементы состоят издвух соединенных с помощью винтов7 в радиальных перемычках колец 8и 9, соответственно верхнего и нижнего, установленных одно в другом,и упругих амортизаторов 10 и 11. между ними, 15При вращении винтов происходитперемещение верхней части составного диска по высоте относительно нижней его части.Упругие амортизаторы не позволяют 20верхней части составного диска опускаться вниз и одновременно создаютзазор между верхней и нижней егочастями, который предотвращает попадание волокна между боковыми поверхностями частей диска.Перемычки 12, которые соединяютмежду собой кольца, играют рольскребков для перемещения волокнистой массы из одной ступени обезвоживания в другую.Диски 2, в которых расположеныокна в виде продолговатых...

Номер патента: 640859

Опубликовано: 05.01.1979

Авторы: Гляденов, Кучин, Романов, Скайсгирис, Шебеченко

МПК: B30B 9/12

Метки: вертикальный, пресс, шнековый

...7 для отвода фильтрата и подпорное устройство 8.Стационарные кольца фиксируются то шпильками 9, а кольца 4 связаны со шнеком5 шпонкой 10, Те и другие кольца установ.лены с возможностью осевого перемещения, так что в процессе работы пресса между кольцамн 3 и 4 образуется зазор. Кольца 3 и 4 выполнены с фасками, которые образуют заходную часть зазора.Шнековый пресс работает следующим образом.Волокнистый материал через патрубок бподают в верхнюю часть самоочищающегося фильтра и шнеком 5 перемещают вниз. Во время перемещения материала вода проке.дит через образующиеся между кольцами 3 и 4 зазоры, а затем отводится через патрубок 7. Обезвоженный осадок поступаетв коническую часть корпуса 2 и постепенно уплотняется шнеком 5.Когда давление...

Номер патента: 203466

Опубликовано: 01.01.1967

Авторы: Булат, Гуревич, Замысловский, Итрохина, Спасков, Шебеченко

МПК: D21F 13/02

Метки: аппарат, листоотливной

...На станине пресса укреплен манометр 30 и силометр 31. На приборном щитке установлены сигнальные часы 32, вакуумметры 33 и ртутный ва куумметр 34. Для очистки воды, поступающей5 10 15 20 25 30 35 40 из водопроводной сети, имеется фильтр Я. Для использования оборотной воды - сборник дб.Предлагаемый листоотливной аппарат работает по принципу мокрого формования отливок на сетке под вакуумом. На предварительно смоченную сетку 25 загрузочной камеры 4 отливного устройства наливается определенное количество массы и разбавляется водой до требуемой концентрации.Конструкция всасывающей камеры предусматривает возможность перемешивания суспензии воздухом. Для этого на фланце камеры имеется кольцевая канавка с отверстиями, по которым водо-воздушная...
