Смирнов

Номер патента: 1082964

Опубликовано: 30.03.1984

Авторы: Коровин, Смирнов

МПК: E21D 23/00

Метки: комплект, крепи, механизированной

...улучшения приспособляемости концевой секций крепи к нарушениям кровли.Поставленная цель достигается тем, что в комплекте механизированной крепи, включающем линейные и концевую секции крепи, перекрытия которых связан между собой гидро- домкратом передвижки, двуплечими ры чагами и гидропатронами, перекрытие концевой секции крепи выполнено с продольной С-образной в сечении направляющей, в которой установлен с возможностью осевого поворота и продольного перемещения гидродомкрат передвижки, шарнирно связанный штоком с перекрытием концевой секции, а цилиндром - жестко с концами двуплечих рычагов, которые шарнирно, закреплены средними частями и на перекрытии линейной секции крепи, и связаны с ним гидропатронами, 082964 1 5 0 15 2025 30 35...

Номер патента: 1082825

Опубликовано: 30.03.1984

Авторы: Русин, Смирнов, Стеценко, Христян

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...сопла, не можетбыть произвольным и не должно вькодить за пределы О, 16-0,68 от его общего расхода на охлаждение фурмы,так как в противном случае сниЫается эффективность охлаждения.Во избежание увеличения гидравлических потерь при движении хлад-,агента в межреберных канавках поперечное сечение движущегося потокане должно быть меньше живого сечения сопла. На выходе из сопла потокхладагента встречается с дном ка 1 1082825 2Изобретение относится к чернойметаллургии, в частности к подачедутья в доменную печь.Известна фурма доменной печи, состоящая из двух образующих кольцевуюполость коакснально установленных ко"5нических стаканов, соединенньк: междусобой носовой частью и 4 йаицем, ирасположенной в этой полости кольцевой камеры с...

Номер патента: 1082759

Опубликовано: 30.03.1984

Авторы: Алесковский, Слинякова, Смирнов, Сырков, Шарафутдинов

МПК: C01B 33/12

Метки: кремнеземистого, металлизации, носителя

...- кремнеземистый носитель сгруппами 8-Н на поверхности, полученной голиконденсацией кремнийорганических мономеров.Осуществление взаимодействия кремнеземистого носителя с гидриднымигруппами на поверхности и хлоридовметаллов в обезвоженной газовой фазес последующим восстановлением вводороде позволяет интенсифицироватьпроцесс и получить поверхность металлизированного носителя с гидриднымигидрофобными группами,Восстановление нанесенных низшиххлоридов происходит легче и быстрей,чем в случае восстановления металлоксидного слоя по известному способу,так как в восстанавливаемом продукте нет прочных связей иона металлас носителем. Вместе с тем получаетсявысокодисперсный металл, что обусловлено высокой дисперсностью предварительно нанесенной...

Номер патента: 1082655

Опубликовано: 30.03.1984

Авторы: Виноградов, Воронов, Голец, Ефимов, Кожевников, Купреянов, Ловцов, Лунев, Попов, Смирнов, Шапошник, Шкирич

МПК: B60T 17/22

Метки: колес, количества, многоосных, оптимального, средств, тормозящих, транспортных

...заносутраспортиого средства и опрокидыванию, а передней оси - к потере управляемости, что. особенно важно для многоосных транспортных средств.Цель изобретения - повышение устойчивости и упрощение процесса торможения,Поставленная цель достигаетсятем, что согласно способу определения оптимального количества тормозящих колес многоосных транспортныхсредств, заключающемуся в проведениинескольких циклов торможений с максимальным количеством тормозящих35колес и измерении параметров, характеризующих работу привода тормозов,проводят дополнительные циклы торможения для каждого из которых чисУ40ло тормозящих колес последовательноуменьшают, начиная с задней оси,иа постоянную величину и при постоянной начальной скорости торможенияи коэффициенте...

Номер патента: 1082529

Опубликовано: 30.03.1984

Авторы: Рейцман, Смирнов

МПК: B21D 43/09

Метки: перемещения, пруткового

...конце втулки, а ведомые диски муфты связаны с шестерней приводного вала.Устройство может быть снабжено шарнирно смонтированным на корпусе коромыслом, подшипником, установленным на втулке, и кольцом, размещенным на подшипнике, а средство включения фрикционной муфты выполнено в виде шарнирно закрепленного на кольце двуплечего рычага, одно плечо которого шарнирно связано с корпусом, а другое выполнено с возможностью взаимодействияс одним из плеч коромысла, при этом другое плечо коромысла выполнено с возможностью взаимодействия с рычагом механизма поджатия роликов.На фиг. 1 изображено устройство дляперемещения пруткового материала в разрезе, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Устройство для перемещения прутковогоматериала содержит...

Номер патента: 1082525

Опубликовано: 30.03.1984

Авторы: Лунев, Моисеев, Ободянский, Пашкин, Поликовский, Ремнев, Смирнов, Филипповский

МПК: B21D 39/06

Метки: закрепления, решетке, трубной, трубы

...установку трубы в трубную решетку с выпуском конца трубы за пределы трубной решетки, фик сацию конца трубы в отверстии трубной решетки, установку на внешней стороне выступающего конца трубы уплотнительного элемента и отбортовку конца трубы, отбортовку ведут до образования торообразного воротника, которым далее равно- ЗО мерно распределенным усилием обжимают уплотнительный элемент, при этом величина уплотнительного усилия превышает предел текучести материала трубы в 1,3-1,4 раза, уплотнительный элемент выполняют из материала с пределом прочности ниже предела прочности трубы в 2-4 раза, а длина выступающего конца трубы над трубной решеткой устанавливается равной 3-5 диаметрам уплотнительного элемента.На фиг, 1 изображена первоначальная 40...

Номер патента: 1082483

Опубликовано: 30.03.1984

Авторы: Афонин, Блиничев, Бобков, Клочков, Смирнов

МПК: B02C 19/06

Метки: зернистого, измельчения

...измельчения зернистого материала, включающему противо- точный контакт струй аэросуспенэии, полученных введением энергоносителя в псевдоожиженыый слой зернистого материала, последующую классификацию полученного продукта и повторное измельчение выделенной грубой фракции, струи энергоносителя вводят в слой псевдоожиженного материала.При этом струю энергоносителя можно подавать импульсно.Введение струи энергоносителя в псевдоожйженный слой и эжекция измельчаемого материала непосредственно из слоя позволяют разогнать частицы материала без их контактирования с элементами измельчителя. При этом периферийные частицы в струе аэросуспензии и частицы, разлетающиеся из зоны соударения в разные стороны, трутся и ударяются не о элементы...

Номер патента: 1082456

Опубликовано: 30.03.1984

Авторы: Ивановский, Пустыльников, Смирнов

МПК: B01D 27/06

Метки: фильтрующий, элемент

...Фильтрующая штоРа, 40 начиная со второй от центральной перфорированной трубки, выполнена с горизонтальными просечками, расположенными у торцовых крышек, а разделительные прокладки выполнены гофрированными и размещены у верхнего и нижнего краев фильтрующих штор, при этом высота прокладок больше расстояния от просечек до торцовых крышек.Целесообразно, чтобы для улучшения обслуживания фильтрующего элемента. каждая штора с просечками имела один или более гофр со скреплен;ными торцовыми краями, высота которого в 2 раза больше высоты остальных гофров. 55На фиг. 1 схематически изображен фильтрующий элемент; на Фиг. 2 - то же, поперечное сечение; на фиг. 3 - Фильтрующая штора с разделительной прокладкой, . 60Фильтрующий элемент содержит...

Номер патента: 1082453

Опубликовано: 30.03.1984

Авторы: Басова, Бочкарев, Ждамарова, Классен, Михеева, Рудин, Смирнов

МПК: B01D 19/04

Метки: пеногаситель

...или к полному вытеснению первоначального слоя и заменеего другим, не обладающим способностью к пенообразованию, или к изменению этого слоя, приводящему к снижению первоначальной устойчивости пены.Дополнительное введение конденсированных фосфатов в известный пеногаситель усиливает пеногасящий эффектпутем ускорения процессов, протекающих в пене на границе раздела Фаз.Значительно ускоряется процесс адсорбционного вытеснения молекул поверхностно-активных стабилизаторовпены (флотореагенты), адсорбировавшихся на поверхности пленки, молекулами более поверхностно-активногопеногасителя. В результате этих процессов стабилизаторы удаляются сграницы в объемные Фазы, а их местозанимает слой адсорбированных молекулпеногасителя, что нарушает...

Номер патента: 507985

Опубликовано: 23.03.1984

Авторы: Авербух, Алексеев, Евстафьев, Кандель, Меткин, Савочкин, Сампсонов, Смирнов, Федосеев, Филимонова

МПК: B22C 1/20

Метки: связующего

...еще не наступает карамелизация раствора и вязкость его понижена. При температурекипения более 110 С наступает деструкция сахаров, аминокислот и т.д.,вызывающая снижение связующихсвойств концентрата.Упаривание фильтрата по рекомендуемой технологии в три стадиис соответствующими температурамипара и раствора дает возможностьполучить гомогенную клейкую массус повышенной вязкостью из-за час, тичной карамелизации раствора, имеющей место эа счет его высокойтемпературы кипения (100-110 С) ипрактического отсутствия включенийнакипи, иэ-за уменьшения ее отложений на трубах за счет незначительнойразницы температур пар-раствор (до15 С) .Карамелизация продукта уменьшаетрасслоение при его длительном хранении.Полученную массу охлаждают до температуры...

Номер патента: 1081720

Опубликовано: 23.03.1984

Авторы: Гнатюк, Смирнов

МПК: H02B 1/08

Метки: размещения, шкаф, электроприборов

...путем устранения заклини -вания приборной панели. 25Указанная цель достигается тем,что шкаф для размещения электроприборов, содержащий корпус, направляющую с пазом, жестко закрепленную накорпусе, приборную панель с основнымэлементом перемещения, размещеннымв пазу направляющей, снабжен втулкой и дополнительным элементом перемещения, причем направляющая выполнена с отверстием, а приборная панельс пазом, дополнительныи элемент переи 35мещения размещен в отверстии направляющей и в пазу приборной панели,втулка жестко закреплена на панели, авнутри иее размещен основной элемент40перемещения, при этом основной идополнительный элементы перемещенияфвыполнены в виде осей.На фиг,1 изображен шкаф дляразмещения электроприборов с выдвину...

Номер патента: 1081714

Опубликовано: 23.03.1984

Авторы: Винокуров, Кондратьев, Смирнов

МПК: H01R 43/04

Метки: закрепления, контактов, монтажной, плите, штыревых

...кориусе два цилиндра с поршнями, шток и цилиндрическую пружину, обхватывающую шток и взаимодействующую с корпусом и порш- "5 нем, один из цилиндров пневматический, полости цилиндров соединены через распределительный узел подачи воздуха с пневмомагистралью, снабжено механизмом захвата, выполнен ным в виде по меньшей мере пары двуплечих рычагов, установленных в полости корпуса шарнирно, другой цилиндр выполнен пневматическим, шток жестко соединен с поршнями, а со 55 стороны, обращенной в сторону контактов, выполнен коническим и с от" верстиями, соединяющими полости цилиндров с нневмомагис трал ью, при этом одни концы рычагов взаимодействуют с конической поверхностью штока, а другие - с контактами.На чертеже иэображено устройство,...

Номер патента: 1081643

Опубликовано: 23.03.1984

Авторы: Альшевский, Артамонов, Жариков, Смирнов

МПК: G06G 7/186

Метки: интегратор

...интегратор введен дискретный делитель напряжения, вход которого соединен с входом опорногонапряжения интегратора, а выход подключен к входу третьего ключа.На чертеже представлена схемапредлагаемого интегратора,Интегратор содержит операционный усилитель 1, компаратор 2, цифровую управляемую проводимость 3,основной реверсивный счетчик 4, дополнительный реверсивный счетчик 5,генератор 6 импульсов, элементы И 710, интегрирующий конденсатор 11,ключи 12-14, блок 15 управления иимпульсный делитель 16 напряжения.К входу интегрирующего усилителя 1 подключена цифроуправляемаяпроводимость 3, управляющий вход которой соединен с разрядными выходами реверсивного счетчика 4. Входыреверсивных счетчиков 4 и 5 черезэлементы И 7-10 подключены к...

Номер патента: 1081622

Опубликовано: 23.03.1984

Авторы: Кудряшов, Пащук, Смирнов

МПК: G05B 11/14

Метки: следящая

...входами - соответ.ственно к первому и второму выходампервого логического блока, а третьими входами - еоответственно к третьему и четвертому выходам датчика шагов, первый и второй выходы которого соединены соответственно с вторыми третьим входами первого логического блока.На фиг. 1 представлена функциональная схема системы; на фиг2принципиальная электрическая схемашагового двигателя с датчиком шагов; на фиг, 3 и 4 - временные диаграммы, поясняющие работу бесконтактного привода постоянного тока; нафиг. 5 и б - механические и регулировочные характеристики бесконтактного привода постоянного тока; нафиг. 7 - временная диаграмма, поясняющая работу следяющей системыв целом,Система включает блок 1 сравнения, блок 2 выделения модуля,...

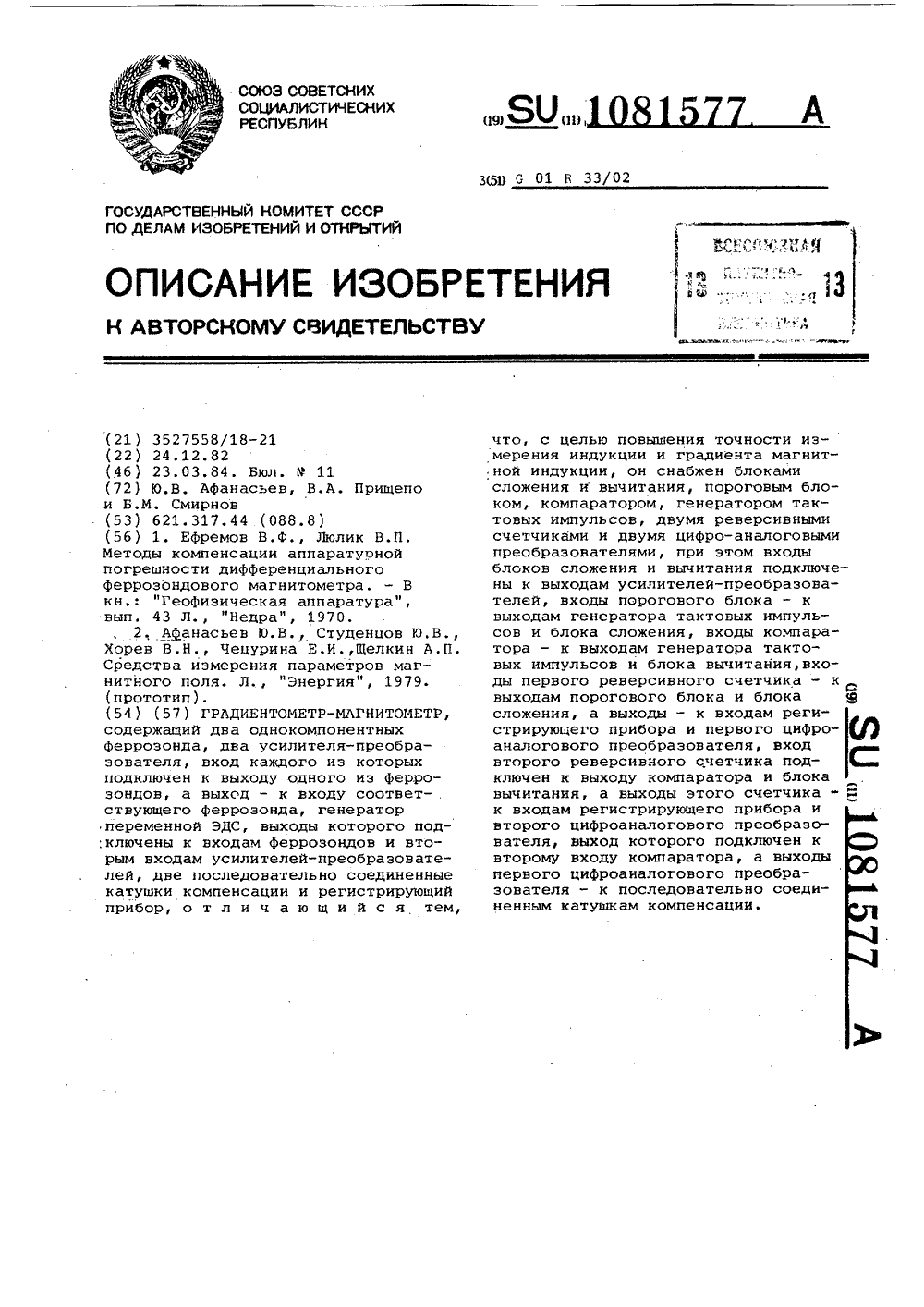

Номер патента: 1081577

Опубликовано: 23.03.1984

Авторы: Афанасьев, Прищепо, Смирнов

МПК: G01R 33/02

Метки: градиентометр-магнитометр

...3 и 4 осуществляется усиление сигналов с однокомпонентных ферроэондов 1 и 2 и их синхронное детектирова.ние.Сигнал с выхода усилителя-преобразователя 3 поступает на один из входов феррозонда 1, а сигнал с выхода усилителя-преобразователя 4 поступает на один из входов феррозонда 2, что обеспечивает отрицательную обратную связь по измеряемым компонентам вектора магнитной индукции, Сигналы с выходов усилителей-преобразователей 3 и 4 подаются также на входы блоков сложения 8 и вычитания 9. Сигнал, пропорциональный сумме компонент векторов магнитной индукции, поступает на пороговый блок 10, на нторой вход которогб подаются импульсы с гене- . ратора 12 тактовых импульсов. При наличии сигнала с блока 8 сложения на первый...

Номер патента: 1081550

Опубликовано: 23.03.1984

Авторы: Анисимов, Казарян, Матевосов, Смирнов, Шарапов

МПК: G01R 11/06

Метки: индукционный, счетчик, электрической, энергии

...с противоположной стороны поворотного диска также с возможностью осевого перемещения, а механизм балансировки и регулировки малых нагрузок обмотки напряжения и регулировочный элемент фазы обмотки тока расположены в плоскостях, перпендикулярных торцовой поверхности счетчика.Кроме того, механизм балансировки обмотки напряжения выполнен в виде стержня с правой и левой нарезками, установленного на ее магнитопроводе посредством планки н охваченного двумя подвижными лапками е081550 4электрический корпус и установленона стойке 1.Индукционный счетчик электрической энергии работает следуюЩимобразом.Работа предложенного счетчика,как и любого. индукционного Измерительного приббра, основана на взаимодействии магнитных полей обмоток10 20 2 и 5...

Номер патента: 1081484

Опубликовано: 23.03.1984

Автор: Смирнов

МПК: G01N 21/59

Метки: денситометрическая, приставка

...тем, что в устройстве,включающем предметный столик и последовательно расположенные осветитель, систему передачи светового пучка и фотоприемник, система передачи светового пучка выполнена в виде последовательно установленных двухдиафрагменного ограничителя света и объектива, а осветитель выполнен в виде трех отражателей со щелевыми отверстиями, два из которых расположены симметрично относительно двухдиафрагменного ограничителя света над предметным сто ликом, а третий - под предметным стоиком.На чертеже показана схема устройства.Приставка состоит из корпуса 1, предметного столика 2 отражателя 3, измерительной головки, состоящей иэ двухдиафрагменного ограничителя 4 света, объектива 5, светофильтра б, стакана 7 и фотодетектора 8....

Номер патента: 1081478

Опубликовано: 23.03.1984

Авторы: Коломиец, Смирнов

МПК: G01N 15/02

Метки: анализа, дисперсной, среды, фотоэлектрическое

...области 5 в пределах поля зре-, нця приемной системы (определяемого диафрагмой 10). При этом плоскость Х 02 соответствует плоскости Фиг.1, а ось 02 совпадает с осью объективов 4 и б (Фиг.1). С учетом глубины резкости на каждом проходе пучка его можно считать цидиндричеса ким с диаметром сйсй,где Й - фокусное расстояние объектива 4. Наклоны пучков к оптической оси объективов 4 и б малы, и в пределах поля зрения имеется совокупность близких к параллельным.:,цилиндрическка пучков света, причем соседние пучки смещены адин относительно другого в направлении оси ОХ на некоторую величину оф И с м (частицы движутся в направлении, указанном стрелкой, по оси ОУ с некоторой скоростью ;М), Область перекрытия соседних пучков обозначена...

Номер патента: 1081161

Опубликовано: 23.03.1984

Авторы: Грамина, Засыпкина, Смирнов, Тимофеев, Эндюськин

МПК: C07C 143/55

Метки: выделения, м-нитробензолсульфокислоты, натриевой, соли

...так как целевой продукт, получаемый по этому способу, является уже товарным продуктом.Уменьшение температуры на стадиях нейтрализации и отделения осадка С 80 С и содержания лудигола в растворе 35 приводит к ухудшению качества лудигола, при температуре 105 С раствор закипает, а при концентрации )56 лудигол в воде не растворяется.Технология способа заключается в следующем.Нитробензол сульфируют олеумом последовательно при 60 и 110 С, в нодный раствор кальциниронанной соли приливают сульфомассу или сульфомассу и суспензию мела. Общее количество воды (с учетом реакционной воды и прорывных вод от осадка от предыдущей операции получения лудигола ) берется или оставляется после выпаривания н соответствии с расчетом для получе ния 35-56...

Номер патента: 1081130

Опубликовано: 23.03.1984

Авторы: Зайцев, Смирнов

МПК: C02F 1/78

Метки: воды, озонирования

...для оэоцировация волы, состоящем из цилиндрического корпуса, разделенного фильтросцой пластиной на камеру разделения и контактн,ю колонну, трубопровода и патрубков подам. :обрабатываемой воды и оэоцовоэплпной смеси и удаления обработанной воды, контакт. ная колонна дополнительно снабжена анодом ц катодами, выполненными в виде перфори. рованцых пластин и установленными параллель. но фильтросной пластине, причем анод установлен цад катодами.На чертеже изображена схема предлагаемого устройства для оэонировация воды, разрез.Устройство состоит иэ корпуса 1, снабженного керамической пластиной 2, которая разделя. ет корпус 1 на камеру 3 разделения оэоно.воздушной смеси и воды и контактную колонну 4, В контактной колонне 4 с помощью...

Номер патента: 1081101

Опубликовано: 23.03.1984

Авторы: Бархатов, Брюханов, Злов, Капустянов, Смирнов, Тетерин, Тимошенко, Чашкин

МПК: B65G 59/00

Метки: линия, поточная

...входную и выходную ветви и горизонтальную часть. На входной ветви расположена натяжная станция 61, на выходной ветви располагается приводная станция 62. На бесконечной цепи конвейера с определенным шагом укреплены катки-толкатели 63. В нижней части кон вейера расположен рельсовый путь 64 и направляющие 65. Камера 7 нагрева смонтирована в тоннеле 66 и через камерупроходит горизонтальная часть цепного конвейера 6. Камера 7 соединена воздуховода. ми 67 и 68 с тепловой калориферной уста- З 0 новкой 69. Установка 69 содержит тепловые калориферы 70 и вентиляторы 71.Линия работает следующим образом.Грузоподъемным средством заготовки колес устанавливаются в приемное устрой- З ство 12 накопителя 1. Освободившись от35 грузозахвата,...

Номер патента: 1080982

Опубликовано: 23.03.1984

Авторы: Полетаев, Смирнов, Чернов, Шаров, Шевчук

МПК: B28B 17/00

Метки: армоцементных, плит, формования

...плите 20 у щели на выходе ее из рабочего органа.Щель на выходе состоит из неподвижной части 21, являющейся продолжением стенок корпуса, Такое расположение обеспе чивает необходимую толщину нижнего защитного поверхностного слоя и подвижной части 22, расположенной над ней с зазором, необходимым для формования верхнего защитного слоя, Подвижная часть 22 установлена с возможностью перемеще ния в вертикальных направляющих корпусас помощью пневматического привода 23, работающего от пневмосети 24, обеспечивающего закрытие щели. Щель на входе состоит из тех же элементов, выполняю щих только операцию открытия и закрытиящели.На пульте 25 управления, кроме рукояток кранов, расположены кнопки синхронного включенИя и выключения электродвигателей...

Номер патента: 1080863

Опубликовано: 23.03.1984

Авторы: Кремплевский, Смирнов

МПК: B02C 19/16

Метки: вибрационная, мельница, роликовая

...роликоваямельница, содержащая упруго установленный корпус с помольным стаканом,в котором размещен измельчающий 10ролик. Корпус несет вибровозбудитель и снабжен загрузочным патрубкоми торцовыми выгрузочными решетками 1,Недостаток этой мельницы - низкая степень измельчения при переработке ряда дисперсных материалов.Целью изобретения является повы-шение степени измельчения.Эта цель достигается тем, чтомельница снабжена размещенным в помольном стакане дополнительным роли-.ком, причем основной и дополнительный ролики аксиально расположены исоединены посредством эластичноймуфты.На чертеже изображена предлагаемая мельница, общий вид.В корпусе 1, несущем вибровоэбудитель 2 и опирающемся пружинамина основание 4, смонтирован помоль Редактор...

Номер патента: 1080204

Опубликовано: 15.03.1984

Авторы: Калер, Ланцман, Линник, Смирнов

МПК: G11B 15/66

Метки: кассетный, магнитофон

...установлен на краи пластины с блоком магнитных головок, создает дополнительную нагрузку на пластину.Вращающий момент может вызватьперекос пластины, что не обеспечивает однозначности установки магнитных головок относительно кассеты. Это неизбежно влечет ухудшениеотдачи магнитофона (громкости и качества воспроизведения).Целью изобретения является повышение надежности работы магнитофона,Поставленная цель достигаетсятем, что в кассетном магнитофоне,содержащем магнитные головки и прижимной ролик, укрепленные на пластине, смонтированной с возможностьюперемещения в корпусе, рычаг управления режимами работы магнитофона,защелку, кассетоприемник, шарнирноустановленный на панели, скрепленный с корпусом, рычаг выброса кассеты, смонтированный с...

Номер патента: 1080198

Опубликовано: 15.03.1984

Авторы: Куля, Романюк, Смирнов

МПК: G10L 13/02, G10L 19/06

Метки: речи, синтезатор, цифровой

...скалярного произведениясоединены соответственно с выходамипостоянного запоминающего устройства и источника кодов управляющихсигналов,На чертеже представлена блоксхема цифрового синтезатора речи.Цифровой синтезатор речи содержит дискретный возбудитель 1, первый мультиплексор 2,первый регистр3 сдвига параллельного кода, первый4 и второй 5 блоки вычисления скалярного произведения, постоянноезапоминающее устройство б, счетчикадреса 7, источник кодов управляющих сигналов 8, генератор 9 тактовыхсигналов, второй мультиплексор 10,второй регистр 11 сдвига параллельного кода, третий 12 и четвертый 13блоки вычисления скалярного произредения, цифроаналоговый преобразователь 14,Цифровой синтезатор речи работаетследующим образом. Код основноготона и...

Номер патента: 1080174

Опубликовано: 15.03.1984

Авторы: Кудряшов, Макаров, Смирнов, Шишков

МПК: G08C 9/00

Метки: вала, код, поворота, угла, функциональный

...четвертого элемента 4 И и кчетвертому входу первого элемента4 И, выход которого подключен к второму входу элемента 4 ИЛИ, выход второго накапливающего сумматора подключен к 0-входу второго П-триггера,,единичный выход которого подключен ктретьему входу второго элемента 4 И и через седьмой инвертор - к второму входу третьего элемента 4 И, выходкоторого подключен к третьему входуэлемента 4 ИЛИ, выход второго накапливающего сумматора подключен такжек третьему входу третьего элемента 4 И и через восьмой иннертор - к четвертому входу второго элемента 4 И,выход которого подключен к четвертому входу элемента 4 ИЛИ, выход второго инвертора подключен к четвертым входам третьего и четвертого элементов 4 И. Выход определителя октантов подключен к...

Номер патента: 1080154

Опубликовано: 15.03.1984

Авторы: Баду, Дубаренко, Марков, Смирнов, Степанов

МПК: G06G 7/12

Метки: автоматической, аналоговой, вычислительной, масштабов, машине, смены

...равного по модулюЕНГ,четвертая50 схема сравнения 114 фиксирует пересечение машинной переменной отрицательного напряжения нижней грани- ЦЫ -ЕИГ, Равного по моДУлю ЕГБлок 3 запрета ложного импульса (фиг.2) содержит два логических элемента ИЛИ 12 и 13, четыре одновибратора 14-17 с запретомлогический элемент ИЛИ 18 и логический элемент И 19. Этот блок осуществляет селекцию импульсов блока 2 фиксаций гра ниц поддианазонов, поскольку в момент сравнения слюбой из границ происхо-; дит переброс машинной переменной У насоответствующую противоположную границу, при этом импульс от иее не дол 65 жен пройти навход реверсивного счетчика импульсов 5,Блок 4 сопряжения (фиг.2) содержит два многовходовых логическихэлемента ИЛИ 20 и 21, на первыевходы...

Номер патента: 1080153

Опубликовано: 15.03.1984

Авторы: Баду, Марков, Смирнов

МПК: G06G 7/12

Метки: автоматической, аналоговой, вычислительной, масштабов, машине, смены

...усилитель 14, интегрирую",щий конденсатор 15. На фиг. 1,фиг.2, фиг.3 обозначены:0 с 1 - опорное напряжение; Й - входная машинная переменная; х - выходная машинная переменная (масштабированная);Еш - напряжение линейной эонывычислительных блоков АВИ (например, ф 100 В, + 50 В, +10 В)р Оц,- - 40напряженйе нижней границы;- машинное время; 1 - физическое время.Блок 2 фиксации границ поддиапаэонов (фиг.4) содержит два компаратора 1 б и 17, два разделительных 45диода 18 и 19, триггер 20 со счетным входом. Этот блок производитвыработку и передачу сигнала в момент сравнения машинной переменнойна выходе операционного усилителя 1 интегратора с напряжением гра-.ницы подциапазона +Еваили -ЕдБлок. 3 сопряжения (фиг.4) содержит два многовходовых...

Номер патента: 1079695

Опубликовано: 15.03.1984

Авторы: Крохина, Кукушкин, Пахалуев, Поносов, Смирнов

МПК: C23C 1/14

Метки: покрытий, расплава, формирования

...1,расположенного со стороны вогнутойповерхности полосы, выполнена криволинейно сужающейся от центра ккраям, а щель сопла 2, расположенного со стороны выпуклой поверхности полосы, - криволинейно расширяющейся. Профиль щели сопел задаетсярадиусом кривизны, одинаковымдля обеих сопел с центром кривизны О на вертикальной оси, проходящей через центр симметрии сопел.Ширина щели В по центру сопла 1больше соответствующей ширины щелиВ сопла 2.Толщина металлического покрытияи равномерность ее распределенияпри формировании покрытия газовымиструями зависят от постоянства статического давления газового потокана поверхности полосы. Величинастатического давления определяетсяне только давлением газа в соплах,но также отношением расстояния между соплами...

Номер патента: 1079615

Опубликовано: 15.03.1984

Авторы: Дорфман, Колпаков, Саркисов, Смирнов

МПК: C03C 3/30

Метки: стекло, термочувствительное

...имеет время, в течение которого сохраняются термочувствитедьные свойства.стекла, равное 10 ч.30Таким образом, известные стекланедостаточно долго сохраняют термочувствитепьность (процесс глушения имеетневысокую стабильность из еа быстрого"выгоранияф глушителя Г,п ) и имеютвысокую температуру выработки (1270 С)Белью изобретены является увеличение времени выдержки при температуревыработки с сохранением термочувствительных свойств.40Поставленная дель достигается тем,что термсеувствитедьное стекло, включающее 53 О, Абго, Сао, Вгоз,6152Наго, дополнительно содержит К О, Рг 05 при слецуюшем соотношении компонентов, вес,%:51 Ог 60-71ДЕг Од2-7Сао 1 - 4,3ВгО 5 0,5- 5Маг О 7-1720,1- 15РО 5 1 - 4,5Стабильность процесса терморегулируемого...
