Регулятор температуры

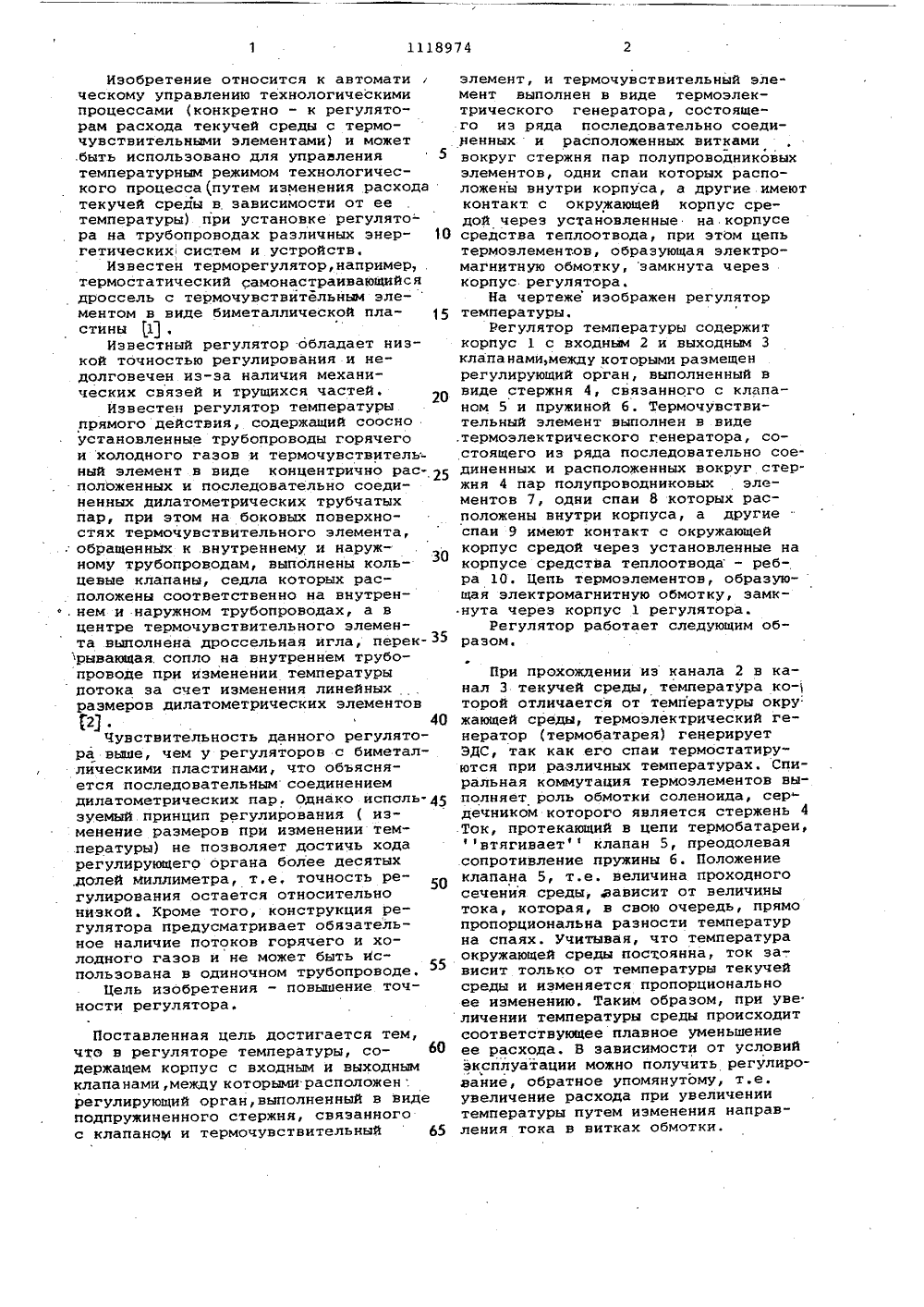

СВОЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН З(59 0 05 Р 23/22 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР ЗОБРЕТЕНИЯ ЕЛЬСТВ(71) Одесский технологичеический институт холодильной промышл енности (53) 621.555.6(088.8)(54)(57) РЕГУЛЯТОР ТЕМПЕРАТУРЫ, сое жащий корпус с входным и выход" ным клапанами, междложен регулирующий .орган, вып ОПИСАНИЕК АВТОРСКОМУ СВЩ дуА ный в виде подпружиненного стержня,язанного с клапаном, и термочувстсвяотличаювительный элемент, о ти й с я тем, что, с целью повыщения точности регулятора, т рнен в видес твительный элемент выполитермоэлектрического генератор а состоящего из ряда последовательно.виткамисое диненных и расположенных.,вокруг стержня пар полупровод николементов одни спаи которыха гиерасположены внутри. корпуса, друимеют контакт с окружающей корпус среой через установленные на корпуседо чесредства теплоотвода, рп и этом цепьтермозлементов, образующ ая электромагнитную обмотку, замкнута черезкорпус регулятора.Изобретение относится к автоматическому управлению технологическимипроцессами (конкретно - к регуляторам расхода текучей среды с термочувствительными элементами) и может.быть использовано для управления 5температурным режимом технологического процесса(путем изменения расходатекучей среды в зависимости от еетемпературы) при установке регулято-ра на трубопроводах различных энергетическихсистем и устройств.Известен терморегулятор, например, .термостатический самонастраивающийсядроссель с термочувствйтельным элементом в виде биметаллической пластины Я ,Известный регулятор обладает низкой точностью регулирования и недолговечен из-за наличия механических связей и трущихся частей.20Известен регулятор температурыпрямого действия, содержащий соосноустановленные трубопроводы горячегои холодного газов и термочувствительный элемент в виде концентрично расположенных и последовательно соединенных дилатометрических трубчатыхпар, при этом на боковых поверхностях термочувствительного элемента,обращенных к внутреннему и наружному трубопроводам, выполнены кольцевые клапаны, седла которых расположены соответственно на внутрен. нем и наружном трубопроводах, а вцентре термочувствительного элемента выполнена дроссельная игла, перек1 рывающая.сопло на внутреннем трубопроводе при изменении температурыпотока за счет изменения линейныхразмеров дилатометрических элементов2) . 40Чувствительность данного регулятора выше, чем у регуляторов с биметаллическими пластинами, что объясняется последовательным соединениемдилатометрических пар, Однако испаль зуемый принцип регулирования ( изменение размеров при изменении тем.пературы) не позволяет достичь ходарегулирующего органа более десятых,долей миллиметра, т,е, точность регулирования остается относительнонизкой. Кроме того, конструкция регулятора предусматривает обязательное наличие потоков горячего и холодного газов и не может быть использована в одиночном трубопроводе.Цель изобретения - повышение точности регулятора. Поставленная цель достигается тем,что в регуляторе температуры, содержащем корпус с входным и выходнымклапанами, между которыми расположен .регулирующий орган, выполненный в видеподпружиненного стержня, связанногос клапаноы и термочувствительный 65 элемент, и термочувствительный элемент выполнен в виде термоэлектрического генератора, состоящего из ряда последовательно соединенных и расположенных витками вокруг стержня пар полупроводниковых элементов, одни спаи которых расположены внутри корпуса, а другие имеют контакт с окружающей корпус средой через установленные на.корпусе средства теплоотвода, при этом цепь термоэлементов, образующая электромагнитную обмотку, замкнута через корпус регулятора.На чертеже изображен регулятор температуры.Регулятор температуры содержит корпус 1 с входным 2 и выходным 3 клапанами, между которыми размещен регулирующий орган, выполненный в виде стержня 4, связанного с клапаном 5 и пружиной б. Термочувствительный элемент выполнен в виде термоэлектрического генератора, состоящего из ряда последовательно соединенных и расположенных вокруг стержня 4 пар полупроводниковых элементов 7, одни спаи 8 которых расположены внутри корпуса, а другие спаи 9 имеют контакт с окружающей корпус средой через установленные на корпусе средства теплоотвода - ребра 10. Цепь термоэлементов, образующая электромагнитную обмотку, замкнута через корпус 1 регулятора.Регулятор работает следующим образом. эПрн прохождении из канала 2 в канал 3 текучей среды, температура которой отличается от температуры окру жающей среды, термоэлектрический генератор (термобатарея) генерирует ЭДС, так как его спаи термостатируются при различных температурах. Спиральная коммутация термоэлементов выполняет роль обмотки соленоида, сер дечником которого является стержень 4 Ток, протекающий в цепи термобатареи, втягиваетф клапан 5, преодолевая сопротивление пружины б. Положение клапана 5, т.е. величина проходного сечения среды, зависит от величины тока, которая, в свою очередь, прямо пропорциональна разности температур на спаях. Учитывая, что температура окружающей среды постоянна, ток за-. висит только от температуры текучей среды и изменяется пропорционально ее изменению, Таким образом, при уве личении температуры среды происходит соответствующее плавное уменьшение ее расхода. В зависимости от условий эксплуатации можно получить регулированне, обратное упомянутому, т,е.увеличение расхода при увеличении температуры путем изменения направления тока в витках обмотки.111897 Составитель В,ГернерРедактор А,Ревин Техред С,легеза . Корректор И,муска Заказ 7451/34 . . Тираж.841.;Подписное ВНИИПИ Государственного комитета. СССР по делам изобретений йоткрытий 113035, Москва, Ж, Раушская наб д,4/5филиал.ППППатент., г.ужгород,.ул,Проектная, 4. Регулятор обеспечивает точную регулировку даже при незначительных (20-30 К) перепадах температур между средами. При перепадах температур более 80-100 К непостоянство температуры окружающей среды, в частности суточные или иные ее колебания, не вносят существенной погрешности в работу устройства.Регулятор конструктивно прост и легко может быть установлен в разрыве любого трубопровода при помощи резьбового соединения, Электрический принцип действия обеспечивает высокую точность регулирования при токе 0,5-2 А ход клапана составляет 0,5-1 см, С целью исключения дополнительной регулировки и перенастрой ки возможно выполнение регуляторовдля определения диапазонов температур.Наиболее предпочтительно исполь- зовать данныйреГулятор в химической 10 технологии и холодильных установкахпри массовом расходе среды не более 0,3 - 0,5 кг/с.
