Смирнов

Номер патента: 908899

Опубликовано: 28.02.1982

Авторы: Белый, Воробьева, Губайдуллин, Довгопол, Колпаков, Леконцев, Смирнов, Субботин, Ткаченко, Филиппенков, Шкуматов

МПК: C22C 35/00

Метки: легирования, раскисления, сплав

...0,5 0,3 о,о 5 -"- 36 10 35 - 4 3 32,5 2,8 6 3 908ганец, хром, углерод, алюминий, медь,титан, железо, дополнительно содержит ванадий при следующем соотношении, вес.Ф:Кремний 0,2-2Марганец . 0,2-2Хром 0,05-2Ванадий 0,4-2Углерод 08-5Алюминий О, 05- 1Иедь 0,03-1,5Титан 0,05-4Железо ОстальноеПрименение этого сплава позволя-ет провести раскисление алюминием илегирование хромом, ванадием, титаном, медью и тем самым значительноповысить свойства отливок.Низкое содержание серы и фосфорав сплаве (0,04 Р0,06) и применение его в количестве 20-404 отметаллозавалки, позволяет повыситьсвойства металла за счет снижениявлияния вредных примесей,П р и м е р . Предлагаемыйсплав в количестве 303 от металло 899 азавалки вводят в печь известныйсплав вводят в...

Номер патента: 908865

Опубликовано: 28.02.1982

Авторы: Драпеко, Кашкин, Ошеверов, Смирнов

МПК: C21D 9/673

Метки: колпак, нагревательной, печи

...и фиксаторов упоров,установленных на кожухе под кронштейНа фиг. 1 схематично изображенколпак, установленный на стенде печи,общий вид в разрезе; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - узелустановки колпака, аксонометрия.Колпак нагревательной печи содержит кожух 1, футеровку 2, опорнуюповерхность 3, концентрический нож4, Узел установки колпака состоитиз кронштейнов 5, закрепленных накожухе 1. В отверстии кронштейна 5проходит ось б, на которой эксцентрично установленьпоры 7. Для удержания упоров 7 в верхнем (нерабочем) положении на кожухе закреплены Фиксаторы 8. Поворот и перемещение оси ,б осуществляется рукояткой 9.Концентрический нож 4 входит в песочный затвор 10 стенда колпаковой нагревательной печи. Опорная поверхность...

Номер патента: 908666

Опубликовано: 28.02.1982

Авторы: Введенский, Каталымов, Островский, Простякова, Смирнов

МПК: B65D 88/66

Метки: бункере, предотвращения, сводообразования, сыпучих

...по времени и величине отбчвп до бч га.При выпуске материала пульсации обусловлены явлениями одной физической природы - образованием и разрушением динамических сводов во всем объеме аппарата. Движение сыпучего материала происходит в виде прерывистых сдвигов агрегатов частиц, частота сдвигов и их интенсивность зависит от скорости выпуска и диаметра бункера.При образовании устойчивого свода, когда истечение прекращается, боковое давление материала на стенку бункера становится постоянным 6, и равным Мбч - среднестатическому давлению. Таким образом, появляется возможность своевременного обнаружения свода внутри бункера. Сигнал от датчиков 3 подается на блок 5 выделения переменной составляющей, где фиксируется производная давления...

Номер патента: 908587

Опубликовано: 28.02.1982

Авторы: Бабич, Савельев, Смирнов

МПК: B25J 9/00

Метки: манипулятора, рука

...в зацеплении с рейкой 8.Правым квадратом торсион связан со втулкой 18, в которую запрессован штифт 19, сидящий в пазу 20 стакана 21. Стакан 21 связан с выходным валом 12 посредством штифта 22. Для фиксации торсионного вала.15 в осевом направлении служит винт 23, ввернутый в толкатель 24. Упор 25 фиксируется винтом 26 относительно паза 27 стакана 21.Устройство работает следующим образом.Для выдвижения кисти манипулятора включают двигатель 11, Вращающийся момент от двигателя 11 через конический редуктор 10 поступает на выходной вал 12 и через крестовую муфту 13 передается зубчатому колесу 14. Последнее воздействует на рейку 8, которая осуществляет поступательное движение подвижной направляющей 2 и жестко с ней связанной кисти 3....

Номер патента: 908364

Опубликовано: 28.02.1982

Авторы: Балдин, Балякина, Безухов, Владимиров, Гончаров, Здвижков, Измайлова, Короткин, Лаврухин, Неумывакин, Саранцев, Смирнов, Турчин

МПК: A61M 1/03

Метки: гемосорбции

...ее по коммутационной трубке 6,через блок датчиков 9, сорбционнуюколонку 2, блок датчиков 10, до коммутационной трубке 5 через ловушку в3 пузырьков воздуха и выходную магистраль в вену пациента. При этомэлектромагнитные клапаны 14, 17 и 18открыты, а клапаны 15, 16 и 19 закрыты. Проходя через сорбент, засыпанный в сорбционную колонку 2,кровь очищается от токсических веществ. Ионный состав крови контролируют блоками датчиков 9 и 10, установленными до и после сорбционнойколонки 2. Как только ионный составкрови до и после сорбционной колонки2 уравновесится, что говорит о полной выработке сорбционной колонки 2,со схемы 12 сравнения подают электрический сигнал на исполнительный механизм 13, который подает команду насрабатывание...

Номер патента: 908272

Опубликовано: 28.02.1982

Авторы: Борисенко, Калинин, Смирнов, Тугаринова

МПК: A01D 59/02

Метки: аппарат, вязальный

...системы, включающей педаль 3, рычаг 5и пружину 9, рычаг 5 шарнирно связанс тягой 6. Тяга 6 имеет на конце паэ 5и выше паза шарнирно скрепленную сней собачку 7, которая свободно висит на тяге 6. Тяга 6 своим пазомнадета на вал 8 узловязателя.Вязальный аппарат работает следу щим образом.Упаковщики 2 порциями подают стебельчатую массу к уэловязателю 1.Гтебельчатая масса в период подачинажимает на педаль 3, которая, растяРедак еТираж 699 ПодписИИПИ Государственного комитета СССпо делам изобретений и открытий3035, Москва, Ж, Раушская наб.,Заказ 669/ВН/5 пиал ППП Патент", г. Ужгород, ул. Проектная, 4 3 9082 гивая пружину 9, отходит назад, После конца подачи и возвращения упаковщиков 2 в исходное положение педаль 3 стремится занять...

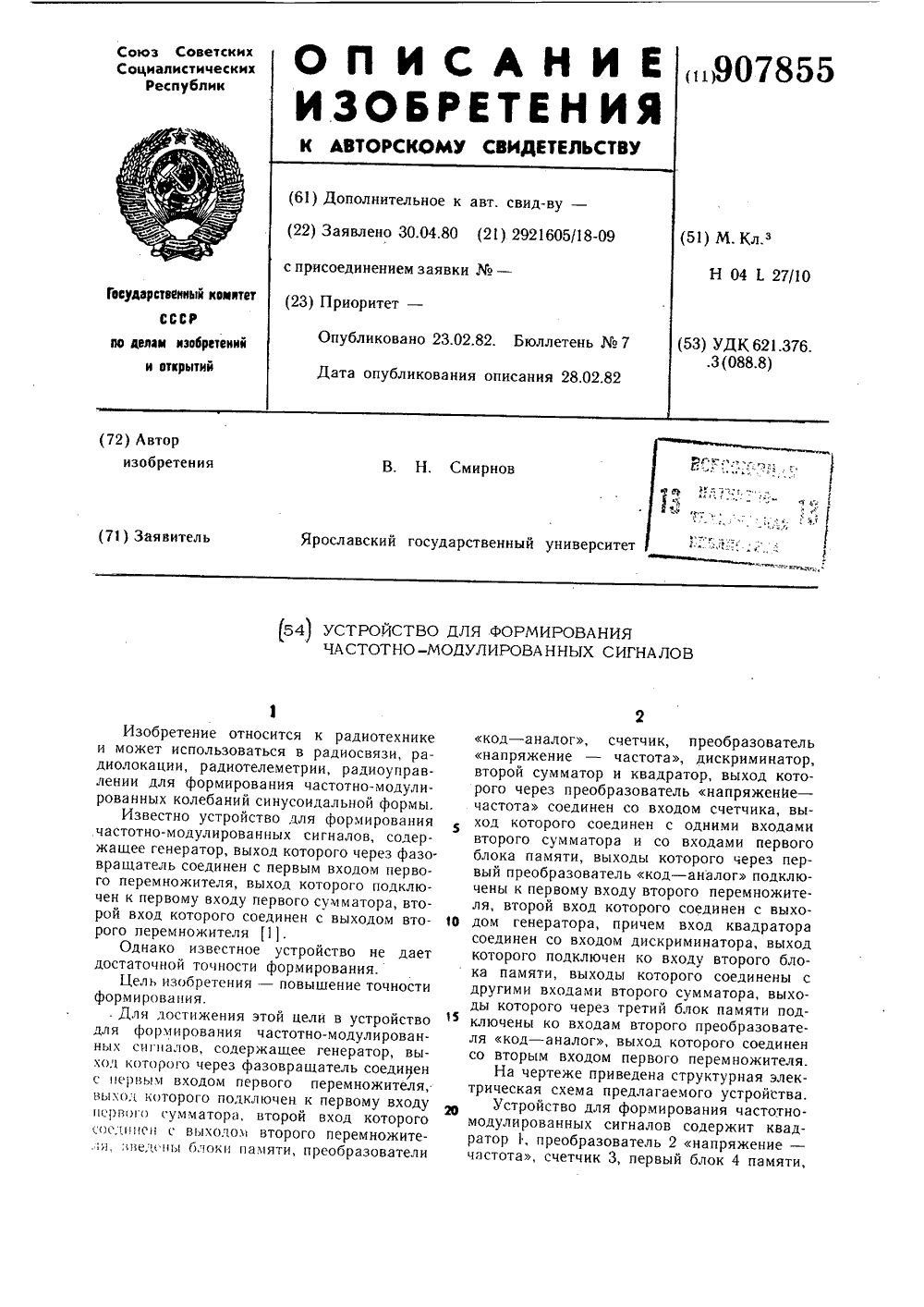

Номер патента: 907855

Опубликовано: 23.02.1982

Автор: Смирнов

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-модулированных

...период повторения которого пропорционален частоте следования импульсов. Последовательность кодовых слов с выходов счетчика 3 подается на первую группу входов сумматора 5 и на адресные входы блока 4, таблица истинности которого составлена таким образом, что последовательность кодовых комбинаций адреса выбирает выходную последовательность большей разрядности, значения которой пропорциональны мгновенным значениям амплитуды гармонического сигнала на его периоде. Эта последовательность кодовых комбинаций преобразуется в гармонический сигнал с помощью преобразователя 9. Период повторения кодовых комбинаций адреса блока 4 равен периоду повторения кодовых комбинаций гармонического сигнала на его выходе. То же самое относится и к блоку 8. Сигнал...

Номер патента: 907854

Опубликовано: 23.02.1982

Автор: Смирнов

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-манипулированных

...с законом модулирующего сигнала. С помощью элемента 10 задержки и дополнительного фильтра 11 нижних частот происходит выравнивание временной задержки модулирующего сигнала и выходного напряжения ЧД 6, а также - законов их изменения; Сравнивающий блок 7 вырабатывает напряжение рассогласования законов изменения мгновенной частоты автогене ратора 2 н модулирующего сигнала, которое подстраивает закон изменения мгновенной частоты автогенератора 2 под заданный с помощью блока 9 управления. Модулирующий сигнал поступает на частотный модулятор 1 и с его помощью изменяет частоту автогенератора 2 по закону модулирующего напряжения. Выходной сигнал автогенератора 2 преобразуется в сигнал промежуточной частоты с помощью смесителя 3 и эталонного...

Номер патента: 907734

Опубликовано: 23.02.1982

Авторы: Сенько, Скаржепа, Смирнов, Торопчинов

МПК: H02M 7/48

Метки: переменное, постоянного

..., где Ьо - шаг квантования.Преобразователь работает следующим образом,На цифровом выходе Х блока 1 управления формируется двоичный параллельный многоразрядный код, в любой момент времени соответствующий величине заданной аппроксимированной синусоиды. Квазисинусоидальное напряжение с выхода инвертора 2 после выпрямления в выпрямителе 4 поступает на вход АЦБ 5, где преобразуется в двоичный многоразрядный код У, соответствующий величине реального выходного напряжения. Управляющие коды Х и У поступают на входы цифрового компаратора 6, в котором постоянно происходит сравнение этих кодов и вырабатываются команды Х)У и Х(У. Эти команды в виде разрешающих сигналов поступают на один из входов схем 7 и 8 совпадения, в то время как на другие...

Номер патента: 907725

Опубликовано: 23.02.1982

Авторы: Попов, Смирнов, Стучевский

МПК: H02M 3/335

Метки: постоянного, регулируемый

...по отношению к импульсам, подаваемым на базы транзисторов 4 и 5, При этом имеют место моменты, когда транзисторы, установленные в диагонали моста, например, 2 (3) и 5 (4) открыты и формируется импульс с выходного напряжения и когда все транзисторы моста закрыты (пауза).Для повышения надежности работы инвертора, в паузу, цепь дросселя 10 и трансформатора 12 замыкается через один из транзисторов моста 2 и 5 (3 и 4) и диод 8 и 7 (6 и 9), шунтирующий противоположный транзистор, что о(обеспечивается соответствующим построением блока 11 управления инвертора 1. В период, когда пара транзисторов диагонали моста инвертора 1 откроется, дроссель 1 О сглаживает броски тока, повышая КПД, и, одновременно, накапливает энергию, а в моменты паузы,...

Номер патента: 907635

Опубликовано: 23.02.1982

Авторы: Ивлюшкин, Романов, Смирнов, Устьянцев

МПК: H01J 17/49

Метки: газоразрядной, индикаторной, панели, системы, электродной

...Такая структура обеспечивает хорошее сцепление токопроводящей пасты со стенками пазов.При температурах, меньших чем1,08 Тс сцепление частиц диэлектрическогб покрытия между собой недостаточно, что приводит к загрязнению проводниковой пасты и, следовательно, к браку проводников по электрическому сопротивлению,При температурах, более чем температура 1,23 Т , стенки паза становятся"пологими" и "гладкими", чторезко ухудшает сцепление пасты состенками паза при нанесении, т.е.нриводит к браку по обрывам электродов.П р и м е р 1 , Формирование пазов на подложках проводится на полуавтомате ПТПметодом трафаретнойпечати путем нанесения диэлектрической пасты, состоящей из 80 л хорошока С-3, имеющего Т равную 420 С,и 20 л органического связующего,...

Номер патента: 907625

Опубликовано: 23.02.1982

Авторы: Керпель, Смирнов, Шкадрецов

МПК: H01H 51/28

Метки: реле

...о 5 2 о 25 зо 5 4Протекающий по полу вит ку 8 постоянный ток создает магнитное поле, воздействующее на геркон 4, ось которого расположена вдоль магнитных силовых линий. Геркон 4 срабатывает, когда МДС, создаваемая протекающим током, превысит МДС контролируемого тока, на который отрегулировано реле.Регулировка осуществляется путем вращения капсулы 2 с геоконом 4 относительно своей оси вращения, производимого с помощью внешнего устройства, т.е. путем изменения положения (ориентации) подвижного контактного сердечника 9 геркона 4 по отношению к полувитку 8.Значение тока срабатывания зависит от угла между вектором движения контактного сердечника 9, совпадаю.- щим с нормалью к оси геркона 4, и результирующим вектором силовых линий магнитного...

Номер патента: 907518

Опубликовано: 23.02.1982

Авторы: Волынский, Мирошников, Нечаев, Рачин, Смирнов

МПК: G05F 1/44

Метки: источник, калиброванных, напряжений

...3, а такжена сброс в блоке 8. Возможная реализация блока 10 предусматривает наличиезапоминающего регистра 11 и цепи 12сравнения кодов, Цепь сравнения кодовосуществляет сравнение текущего значения кода и его предшествующего значения, хранимого в регистре 11, приналичии разницы в данных кодах цепь 12сравнения вырабатывает импульсныйсигнал, по которому в регистр 11 переписывается новое значение входногокода и выдается сигнал блоку 6, разрешающий сброс в блоке интегрирования.В результате последней операции навыходе блока 8 устанавливается уровень. Далее, в соответствии с алгоритмом, производится перепись нового значения кода М в регистр 5 и преобразование данного кода блоком 7 в напряжение, при этом выходное напряжение сумматора 9 равно. О...

Номер патента: 907502

Опубликовано: 23.02.1982

Авторы: Жорняк, Карюк, Оликер, Смирнов, Старосельский, Чаяускас, Щупак

МПК: G03G 9/00

Метки: носителя, электрографического

...(возрастает фон, образуются темные полосы и т,д,) и происходит разрушение электрофотослоя в местах пробоя; шероховатая поверхность окисной пленки частиц носителя с островыступающими частями приводит к значительному истирающему воздействию магнитной кисти на электрофотографический слой, что содной стороны, вызывает его повышенный износ. Цель изобретения - повышение качества носителя за счет упрочнения оксидной пленки, обеспечивающее увеличение напряжения электрического пробоя магнитной кисти, увеличение тиражеустойчивости носителя.Ноставлеиная цель достигается тем, что частицы носителя после оксидирования подвергают обкатке в барабане до образования наклепа.П р и м е р. Электрографический носитель изготавливают путем распыления...

Номер патента: 907309

Опубликовано: 23.02.1982

Авторы: Музыкант, Смирнов

МПК: F04D 27/00

Метки: лопаток, механизм, осевой, поворота, турбомашины

...углу поворота лопаток 2 в заданном диапазоне.В исходном положении управляющий цилиндр1 под действием пружины 10 контактирует с упором 14, а шток 4 под действием пружины 3 контактирует с кор пусом 6.При запуске турбомашины воздух из проточной части через трубку забора воздуха, трубопровод, блок очистки и охлаждения поступает в рабочую полость 15 управляющего цилиндра 11 и через прорези 1 ф 16 на торце управляющего цилиндра 11, полость 13, радиальное отверстие 12 и центральное отверстие 7 свободно вытекает в атмосферу.При достижении давления воздуха в проточной части и рабочей полости 15 значения Р управляющий цилиндр 11 отходит от упора 14 и закрывает своим торцом центральное отверстие 7, при этом воздух через зазор между...

Номер патента: 907123

Опубликовано: 23.02.1982

Авторы: Крылов, Смирнов, Хайкин, Штрейс

МПК: D21H 1/22

Метки: корректирующий, материал, машинописи

...ВЕЩЕ ства ц растворителя рекомендуется подбирать тек, чтобы вязкость полученнойсуспензии по вискозиметру ВЗприэтом имела значения 15-30 с, е величина наноса покрытия 11-35 гАВ качестве подложки может быть использована бумага или сингетическаяпленка,П р и м е р 1, В лабораторной шаровой мельнице готовят составы корректирующих покрытий А и Б,К раствору эфира целлюлозы добавляют двуокись титана, пластификатор и диспергируют 8 ч. Полученную дисперсиюнаносят на ракельном устройстве на бумагу-основу и удаляют растворитель испарением,Полученную корректирующую бумагуиспытывают на электромеханической пишущей машине фйтрень" с Н-Ецрифтом.В табл, 1-4 приведены составы корректирующего покрытия и эксплуатационные показатели корректирующей...

Номер патента: 907003

Опубликовано: 23.02.1982

Авторы: Гапон, Казарновский, Коваленко, Поливода, Раскин, Смирнов, Харчевников, Цилько, Шалимов

МПК: C07G 1/00

Метки: азотсерусодержащих, лигнина, производных

...ДМП (5 вес,Ц 50,0 Хлорированный лигнин,содержащий 25 вес.Ф ДМП Хлорированный лигнин,содержащий 20 вес.Ф ДМП 2,5 Хлорированный лигнин,содержащий 10 вес.3 ДМП 10,0 Хлорированный лигнин,содержащий 5 вес, ДМП 20,0вФизико-.механические показатели ре, предел прочности при разрыве отзиновых смесей и вулканизатов опреде- носительное и остаточное удлинение ляют следующим образом: продолжитель- согласно ГОСТ 270-64. ность подвулканизации по Муни и назочальную скорость подвулканизации сог- Полученные результаты по изучению ласно ГОСТ 10722-64, оптимальное вре- физико-механических свойств резиномя вулканизации согласно ГОСТ 12535- вых смесей приведены в табл. 3. Т а б л и ц а 3 Предлагаемый способ Известный способ Показатели 1 2 3 4...

Номер патента: 906881

Опубликовано: 23.02.1982

Авторы: Романов, Смирнов

МПК: B65G 69/20

Метки: высоконапорные, леса, плотины, транспортирования

...механизмов 11 и трособлочной системой 12.Спускной лоток 4 выполняется на грунте основания с закреплением его поверхности против размыва сливаемой из камеры воды и разрушения случайными ударами и трением лесоматериалов.На откосе лотка устраиваются прямолинейные направляющие 13, выступающие над поверхностью откоса и,предназначенные для спуска по ним пучков плота 14,Направляющие 13, вся поверхность спуск- ного лотка 4, удерживающее устройство 10, внутренняя поверхность камеры 3 и др. элементы сооружения конструируются в сплошных обтекаемых формах таким образом, чтобы исключить возможность зацепления за них хлыстов, сучков, проволоки обвязки пучков, сцепки плота и пр,Пропуск плота осу 1 цествляется следуюшйм образом.Подготовленный на...

Номер патента: 906779

Опубликовано: 23.02.1982

Авторы: Варенов, Кутасов, Макушев, Недоростков, Смирнов

МПК: B63B 3/22

Метки: корпуса, перекрытие, судна

...соединена с одной иэ поверхностей гофрированной обшивки 1, Внутри гофра 6 установлены пластины 7, совмещенные с плоскостью 8 обшив" ки 1. Последние выполнены в виде прямоугольных листов с вырезами 9 на свободных кромках 10 и расположенысимметрично относительно стенки 4 балки 3. При установке водонепроницаемой перекрестной балки 11 пластины 7 расположены попарно с обеих сторон балки 11 с зазором 12.Обшивка 1 воспринимает внешнюю нагрузку, например гидростатический напор, и при помощи гофров 6 пере"906779 3дает на балки 3 и 11. Последние во взаимодействии с балками ч передают внешнюю нагрузку на опорный контур перекрытия. Обшивка 1 принимает участие в изгибе балок 2 и, совместно с пластинами 7, в изгибе балок 3 и 11 в качестве...

Номер патента: 906688

Опубликовано: 23.02.1982

Авторы: Бабич, Савельев, Смирнов

МПК: B25J 15/00

Метки: промышленного, робота, схват

...оси 1 О,на которые насажены рычаги 11 и 12,в которых установлены упоры 13 и 14с гайками 15Схват работает следующим образом,При включении золотника 6 энергоноситель по магистрали 8 поступает,в полость 16 силового цилиндра, врезультате чего поршень 2 со штоком3 и толкателем 9 перемещается вправо.Верхний клин толкателя 9, воздействуя на упоры 13, поворачивает рычаги 11 и 12 вокруг осей 10 и происходит зажим детали,При переключении золотника 6 энер"гоноситель по магистрали 7 поступает в полость 17 силового цилиндра,в результате чего поршень 2 со штоком 3 и толкателем 9 перемещаетсявлево. Нижний клин толкателя 9, воздействуя на упоры 14, поворачиваетрычаги 11 и 12 вокруг осей 10 ипроисходит разжим детали.Для изменения положения...

Номер патента: 906480

Опубликовано: 23.02.1982

Авторы: Анисимов, Базыльчик, Матвеев, Рябушкина, Смирнов

МПК: A01N 27/00

Метки: растений, роста, стимулятор

...на посевные качества семян гречихи,Замачивание в течение 1-2 ч врастворах 0,005-ной концентрациицисо-ментена повышает энергию 480 4прорастания семян на 2-8, а всхожесть - на 4-10. Более длительноезамачивание в растворах препарата(до 4 ч) снижает как энергию прорас"тания так и всхожесть семян, однако эти показатели выше показателейконтрольных вариантов (обработкаводой).В другой серии опытов семенагречихи обрабатывали водой (контроль), растворами и-ментена всмеси непредельных бициклическихформильных производных (эталонныепрепараты) и.цис-о-ментена в течение 1 и 2 ч. Результаты опытовприведены в табл.б.П р и м е р 6. Стимуляцию осуществляют на семенах крестоцветныхкормовых культур - озимого рапса(популяция ВИК) и сурепки (сорт Латвийская...

Номер патента: 583634

Опубликовано: 23.02.1982

Авторы: Ахметов, Кондаков, Мамаева, Махов, Рисов, Смирнов, Сюняев, Танатаров, Теляшев, Хурамшин

МПК: C10G 59/00

Метки: бензина, высокооктанового

...- 1:1,5, контактируют первый 20 поток с алюмоплатиновым катализаторомпри температуре 300 - 400 С н давлении 20 - 30 атм и смешивают второй поток с продуктами контактирования.П р и м е р. Прямогонную фракцию 40 - 25 180 С подвергают платформингу прп температуре на входе в первый и третий реакторы 490 и 530 С соответственно, давлении 30 атм и объемной скорости 1,5 ч- на ка.тализаторе, содержащем 0,60 платины на 30 окиси алюминия, промотированном хлором,583634 3Г 1 олученный продукт разделяют на два потока (без ректификации).Первый поток контактируют с указанным выше катализатором при температуре 400 С, давлении 30 атм и объемной скорости 0,5, 1,0 и 1,5 ч-. Продукты контактирования смешивают со вторым потоком,В табл. 1 приведена...

Номер патента: 625407

Опубликовано: 23.02.1982

Авторы: Ахметов, Киладзе, Махов, Рисов, Смирнов, Танатаров, Теляшев, Хурамшин

МПК: C10G 59/00

Метки: бензина, высокооктанового

...конца кипения 120 и ниже с алюмопла. тиновыъг катализатором предпочтительно проводят при объемной скорости подачи сырья 0,5 - 5 ч-; циркуляции водородсодержащего газа 200 - 800 нм/мз.П р и м е р Бензиновую фракцию 85 - 180 С после предварительной гидроочистки подвергают риформингу на алюмоплатиновом катализаторе в трех последовательных реакторах прп температуре на входе в реак,у дфоп Ъэ- Ф625407 3торы 500 - 535 С, давлении 7 - 40 атм., объемной скорости 1 - 2 час- и отношении водород: сырье 1000: 1500 нмз/мз. После третьего реактора риформинга реакционную смесь охлаждают и отделяют от водородсодержащего газа, жидкий катализат фр. 40 - 180 С с октановым числом 93 и содержанием ароматики 59 вес, % подвергают ректификации с...

Номер патента: 905962

Опубликовано: 15.02.1982

Авторы: Демченко, Сенько, Скаржепа, Смирнов, Торопчинов

МПК: H02M 7/48

Метки: квазисинусоидальное, многоступенчатое, постоянного

...напряжения. Одновременнона выходе блока управления 1 формируется двоичный многоразрядный кодсоответствующий требуемому выходному напряжению. Коды Х и У поступают на входы цифрового сумматоранычитателя б, который реализует операцию 2 Х"7. На выходе сумматора-вычитателя б формируется код, управляющий ключевыми элементами К 4 1 - К ми К 1 1 - КсУммирующего блока(фиг.2), Например, при увеличениипитающего напряжения, т.е. при увеличении выходного квазисинусоидального напряжения, код у превысит кодХ на величину 7-Х. Таким образом,для поддержания выходного напряжения неизменным необходимо из кода Хвычесть У-Х, т.е, Х-(-Х)=Х+Х-У==2 Х-УПри уменьшении выходного напряжения код У меньше кода Х на величинуХ-У, т.е. для стабилизации...

Номер патента: 905742

Опубликовано: 15.02.1982

Авторы: Карпов, Сайбель, Смирнов

МПК: G01N 9/02

Метки: грунта, максимальной, плотности

...установлен рабочий цилиндр,цилиндрическую насадку, закрепленнуюна рабочем цилиндре, наковальню, выполненную в виде диска и размещенную над90рабочим цилиндром, груз, установленныминад наковальней на направляющем стержне, и ограничительное кольцо, рабочийцилиндр снабжен съемными кольцами,установленными последовательно и водинаковом количестве по обоим торцамрабочего цилиндра,На фиг, 1 изображен прибор в сборе,общий вид; на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - крышка цилиндра.Прибор состоит из поддона 1, цельного цилиндра 2, съемных взаимозаменяемых колец 3 условной толщины, насадки 4, наковальни 5, падающего груза 6, направляющего стержня 7, ограничительного кольца 8, зажимных винтов 9, крышки 10 цилиндров.Прибор работает...

Номер патента: 905634

Опубликовано: 15.02.1982

Авторы: Быковский, Оралин, Смирнов

МПК: G01B 11/16

Метки: интегрально-оптический, тензодатчик

...преломления первого слояНа чертеже показан интегрально- оптический тензодатчик.Интегрально-оптический тензодатчик содержит две отражающие пластины 1 и 2 и расположенный между ними жидкостной волновод 3, каждая отражающая пластина выполнена двухслойной, первый слой 4 имеет показатель преломления, равный показателю преломления материала жидкостного волновония первого слоя. Составитель Н.Ужов Редактор М.Циткина ТехредМ. Надь Корректор М.Демчик Заказ 346/55 Тираж 613 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 да, а показатель преломления другого слоя 5 превышает на 1-27. показатель преломления первого...

Номер патента: 905594

Опубликовано: 15.02.1982

Авторы: Бындин, Канаев, Петров, Смирнов, Шкульков

МПК: F27B 14/10

Метки: индукционная, печь

...га воздушного зазора и за счет теп лучения с наружной поверхно сажа. Однако благодаря низкой и ной способности поверхностей в даемых секций 3 уменьшаются по излучением с наружной иоверхнос Изобретение относится в частности к конструкция печей для плавки огнеупор Известна индукционная огнеупорных материалов,дуктор и металлический в тигель 11. Однако этот тигель име ри тепла излучением, что п чению удельных затрат эл плавку и к снижению пр печи.Инду 1 и холо ных вод ность се простра эту пов наносит чательн верхносИнду образомПри происходят рнисажа илового изсти гарни- злучатель- одоохлажтери тепла ти гарниса905594 Составитель М. Вилкова Техред А. Бойкас КоТираж 64 По ектор С, Щомаисное Редактор И КасардЗаказ 341/53 ВНИИПИ Госудапо...

Номер патента: 905475

Опубликовано: 15.02.1982

Авторы: Куликова, Михайлов, Смирнов

МПК: E21D 7/00

Метки: подъемника, скипового, установки, шахту

...направляющих, которые заанкеривают в нижней части скважин.На фиг. 1 изображен смонтированный скиповой подъемник, общий вид; на фиг. 2 - вид А на фиг. 1. Смонтированный скиповый подъемник включает привод подъема и опускания например лебедку 1, подъемно-опускные ка ретки 2, гибкие направляющие 3, закреп905475 Формула изобретения Составитель Л. ЧерепеТехред А. БойкасТираж 623Государственного комитлам изобретений и от кква, Ж - 35, РаушскаяПатент, г. Ужгород, ул на 1Корректбр Г. Решетник Подписное Редактор С.Запесочный Заказ 316/47 ВНИИПпо 13035, М иал ППП та СССР ытий аб д 4 Проектн 3 леннь 1 е на консоли 4, раму 5. Каретки 2 шарнирно соединены с ковшом 6, который приводится в движение лебедкой 1 посредством каната 7, проходящего через...

Номер патента: 905470

Опубликовано: 15.02.1982

Авторы: Афанасьев, Камкин, Капшин, Палий, Смелянский, Смирнов, Спирин, Троицкий

МПК: E21C 41/06

Метки: залежей, ископаемых, мощных, полезных, пологопадающих, разработки

...работ, В процессе создания этих выработок искусственные опорные элементы начинают воспринимать нагрузки при оседаниях налегающих пород под защитой еще неизвлеченных разуплотненных целиков, имеющих большую жесткость, и массива закладки 14.Надработанные запасы полезного ископаемого извлекают вприсечку к массиву закладки камерами 15, располагая стенки каждой из камер по плоскостям, проходящим через оси соседних искусственных опорных элементов. Отбойку полезного ископаемого в камерах осуществляют взрыванием зарядов ВВ в скважинах 16, пробуренных из вентиляционных выработок 13 и буровых выработок 17 у почвы залежи, Такая отбойка надработа нных запасов не вызывает нарушений искусственных элементов, Это обуславливается тем, что...

Номер патента: 905384

Опубликовано: 15.02.1982

Авторы: Гарбузов, Гильяшенко, Грицюк, Скворцов, Смирнов, Тимофеев, Чесновицкий

МПК: E02F 3/76

Метки: бульдозера, оборудование, рабочее

...перемещаются по вертикали при помощи их привода - силовых цилиндров 9 и 10. Поворот отвала в плане производится посред ством гидроцилиндров поворота 11 и 12.Проушины 4 и 5 имеют прорези 13, а фиксирующие пальцы проточки 14. Рабочее оборудование бульдозера работает следующим образом.При работе машины с отвалом, установленным перпендикулярно оси машины, разнесенные по концам толкающей рамы проушины соединяются одновременно с соответствующими проушинами отвала при по 905384моши стержней 8 и 7 и путем перемещенияштоков силовых цилиндров 9 и 1 О. При повороте отвала на необходимый угол с помощью одного из силовых цилиндров один стержень, например стержень 7, поднимается в положение, при котором участки с проточками 14 устанавливаются...
