Турбоциклон

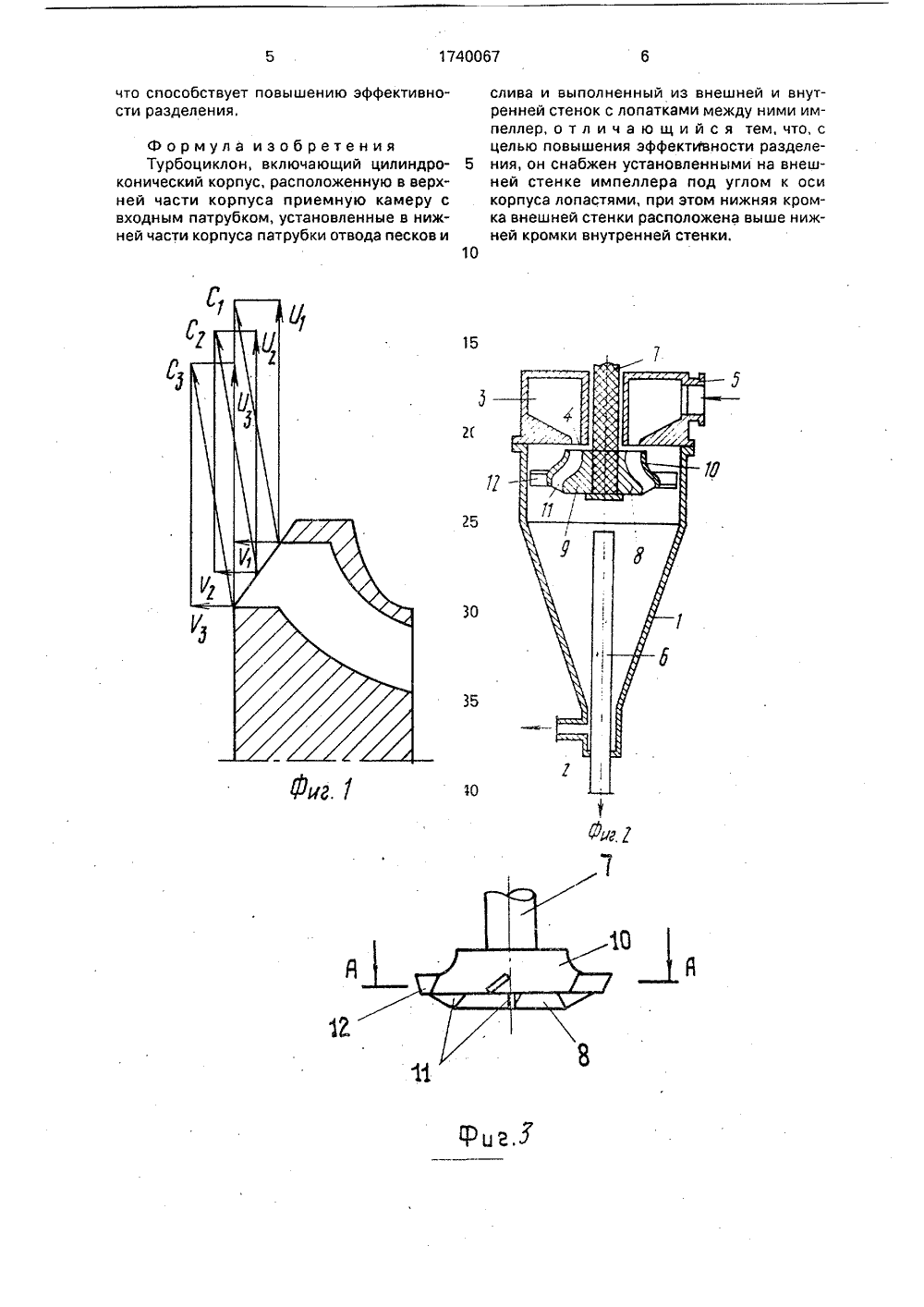

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК О иц 2 ектныи ции руд ииип гломе В,В.Афаскийо ССС977.о ССС970. ение полезных оциклон вклюГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Использование: обогаископаемых, Сущность; ту Изобретение относится к обогащению полезных ископаемых и может быть использовано при разделении твердых частиц по крупности в жидкой среде,Наиболее близим к изобретению по технической сущности и достигаемому результату является турбоциклон, включающий цилиндрический корпус с приемной камерой, входной и выходной патрубки, импеллер, выполненный в виде двух фигурных стенок, нижние концы которых расположеныы на одном уровне, и лопаток, расположенных между ними.В этом турбоциклоне при движении материала в каналах импеллера под действием центробежной силы происходит его расслоение по крупности (плотности) с увеличением крупности от внутренней части к внешней стенке. 51)5 В 03 В 5/34, В 04 С 9/О чает цилиндроконическии корпус (К) 1 и расположенную в верхней части К 1 приемную камеру 2 с входным патрубком (П) 5. В нижней части К 1 установлены П 6 отвода слива и П 2 отвода песков, Импеллер (И) 8 выполнен из внешней стенки 10 и внутренней стенки 9 с лопатками 11 между ними. На внешней стенки И 8 под углом к, оси К 1 установлены лопасти 12. Нижняя кромка стенки 10 расположена выше нижней кромки стенки 9, Суспензия через П 5 поступает в камеру 3 и в И 4, Выходя из И 4 широким потоком, суспензия движется к стенке К 1.Под действием центробежных сил крупные частицы прижимаются к стенкам К 1 и разгружаются через П 2, Тонкие частицы разгружаются через П 6. 4 ил. Л Расслоившиеся в каналах импеллера ча- а стицы при выходе из него и движении к стенке корпуса смешиваются, что снижает эффективность разделения. Происходит это следующим образом. При выходе из импеллера скорость потока состоит из осевой составляющей и скорости закручивания, 0 соадаеаемои центробежиои сипаи, Причем ,ча скорость закручивания значительно выше осевой. При этом вектор результирующейД абсолютной скорости выхода потока из импеллера по направлению близок к вектору скорости закручивания.Частицы, выходя из различных точек по ширине канала импеллера, имеют очень близкие траектории движения, что приводит к перемешиванию смежных слоев частиц различной крупности и снижает эффективность разделения.10 15 зультате устраняются циркуляционные потоки, что способствует снижению турбулентности, и как следствие, повышению эффективности разделения. Кроме того, лопасти, установленные под углом к оси на внешней стенке импеллера, у которой концентрируются более крупные частицы, посредством нагнетаемого ими потока, оказывают более значительное воздействие на крупные частицы, чем на мелкие, сообщаяим скорость в осевом направлении. При этом крупные частицы быстрее достигают пескового насадка, меньше увлекаются в слив, что повышает эффективность разделения,Благодаря тому, что нижняя кромка внешней стенки расположена выше нижней кромки внутренней стенки, поток, выходя из точек по ширине каналов импеллера, имеет широкую структуру, расстояние между траекториями смежных слоев суспензии велико, что позволяет им не перемешиваться между собой (фиг,1). Скорость выхода из импеллера более крупных частиц выше, чем более мелких, так как больше радиус отрыва. Причем, за счет выхода из импеллера суспензии широким потоком происходит последовательное достижение частицами цилиндрической стенки корпуса, последовательная концентрация слоев с наложением мелких частиц на более крупные, Последовательный ввод предварительно расслоившихся зерен на классификацию повышает эффективность разделения,На фиг.2 изображен общий вид турбоциклона; на фиг.З - импеллер турбоциклона; на фиг.4 - разрез А - А на фиг.З,Турбоциклон включает цилиндрический корпус 1 с песковым насадком 2 в конической части, камерой приема 3, сообщенной с внутренним пространством корпуса 1 20 254045 50 Цель - повышение эффективности разделения - достигается тем, что турбоциклон, включающий цилиндроконический корпус, расположенную в верхней частикорпуса приемную камеру с входным патрубком, установленные в нижней части корпуса патрубки отвода песков и слива ивыполненный из внешней и внутренней стенок с лопатками между ними импеллер,снабжен установленными на внешней стенке импеллера под углом к оси корпуса лопастями, при этом нижняя кромка внешней стенки расположена выше нижней кромки внутренней стенки.Снабжение турбоциклона лопастями, установленными на внешней стенке импеллера под углом к оси корпуса, препятствует попаданию суспензии между импеллером и торцевой стенкой приемной камеры. В рекольцевым зазором 4. К камере 3 присоединен питающий патрубок 5. В конической части корпуса 1 коаксиально расположен сливной патрубок 6. На валу 7 в корпусе 1 закреплен импеллер 8, выполненный в виде двух стенок: внутренней 9 и внешней 10 и лопаток 11, расположенных между ними. Нижняя кромка стенки 10 расположена выше нижней кромки стенки 9. На стенке 10 под углом к оси корпуса установлены лопасти 12.Турбоциклон работает следующим образом,Суспензия через патрубок 5 поступает в камеру 3, откуда через кольцевой зазор 4 в импеллер 8. При движении суспензии в каналах импеллера 8, за счет действия центробежной силы, происходит расслоение частиц по крупности с увеличением крупности от внутренней стенки 9 к внешней 10. Суспензия выходит из каналов импеллера 8 и движется к цилиндрической стенке корпуса 1. За счет того, что нижняя кромка стенки 10 расположена выше нижней кромки стенки 9, суспензия выходит широким потоком без перемешивания, причем крупные частицы быстрее достигают стенки корпуса, а более мелкие наслаиваются на крупные.Суспензия, достигнув стенки корпуса 1, предварительно расслоенная, движется вдоль нее к конической части корпуса 1. Лопасти 12 не позволяют суспензии двигаться в противоположном направлении, исключают циркулирующие потоки, придают суспензии дополнительную энергию в осевом направлении, причем в основном крупным частицам, которые достигают конической части быстрее мелких, В корпусе 1 аппарата за счет центробежной силы инерции происходит распределение частиц суспензии по крупности с увеличением ее от оси к периферии, Крупные частицы, двигаясь вдоль стенок цилиндроконического корпуса 1, разгружаются через песковый насадок 2, Мелкие частицы, концентрируясь у оси аппарата, выносятся через сливной патрубок 6.В предложенном устройстве за счет снабжения его лопастями, установленными на внешнейстенке импеллера под углом к оси корпуса, устраняется попадание суспензии между импеллером и торцевой стенкой приемной камеры. Это обеспечивает ликвидацию циркуляционных потоков и снижение турбулентности, и как следствие, повышение эффективности разделения. Благодаря тому, что нижняя кромка внешней стенки расположена выше нижней кромки внутренней стенки, исключается перемешивание смежных слоев суспензии,1740067 15 что способствует повышению эффективности разделения,Формула изобретенияТурбоциклон, включающий цилиндроконический корпус, расположенную в верхней части корпуса приемную камеру с входным патрубком, установленные в нижней части корпуса патрубки отвода песков и слива и выполненный из внешней и внутренней стенок с лопатками между ними импеллер, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности разделе ния, он снабжен установленными на внешней стенке импеллера под углом к оси корпуса лопастями, при этом нижняя кромка внешней стенки расположена выше нижней кромки внутренней стенки.101740067 Редактор Н,Каменская Техред М.Моргентал Корректор Т.Малец Заказ 2033 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгородл,Гагарина, 10
