Перов

Номер патента: 1164007

Опубликовано: 30.06.1985

Автор: Перов

МПК: B23F 1/02

Метки: зубои, наладки, станков, шлицешлифовальных

...Х =0 25 (д" +) и инструмента после3 2.25его отвода на величину У. Реализацияспособа наладки зубо- и шлицешлифовальных станков показана на примерепрофильного зубошлифования.Обрабатьваемое колесо 1 устанав 30ливают на станке таким образом, чтобырабочие поверхности инструмента 2 касались разноименных сторон А и Б впадины обрабатываемого колеса, расположенной в зоне обработки впадины В.Впадину в зоне обработки отмечают, 35После этого обрабатываемое колесо закрепляют на станке, а инструмент отводят от сторон зубьев и выводят извпадины,Затем во впадину Г в зоне измерения подводят до жесткого упора каретку 3 с измерительными наконечниками 4 и отсчетными устройствами 5 и с по следних снимают показания о величине припуска Е по обеим сторонам А...

Номер патента: 1102478

Опубликовано: 30.06.1985

Авторы: Козлюк, Перов

МПК: H05H 7/00

Метки: высокочастотных, структур, ускоряющих, характеристик

...ей значениям Р н и О снн, а также величине полного затухания определяют характеристики ускоряющей структуры по вышеуказаннымвыражениям, При величине полного затухания М ( 0,02 величина Е -Р может быть определена по упрощенному выражению 50,Е 1 дИрм Грсинкр макс р причем вносимая погрешность не .превышает 1 , 55Рассмотрим взаимодействие электронного пучка сускоряющей гармони,кой электрического поля структуры. 78 4При энергии инжектируемого пучка, соответствующей замедлению ускорякнцей гармоники электрического поля на/данной частоте, для начальной по траектории движения пучка ячейки структуры выполняется условие синхронизма влета электронов в пространство взаимодействия. При определенном уровне мощностир СВЧ-сигнала, подаваемого.в...

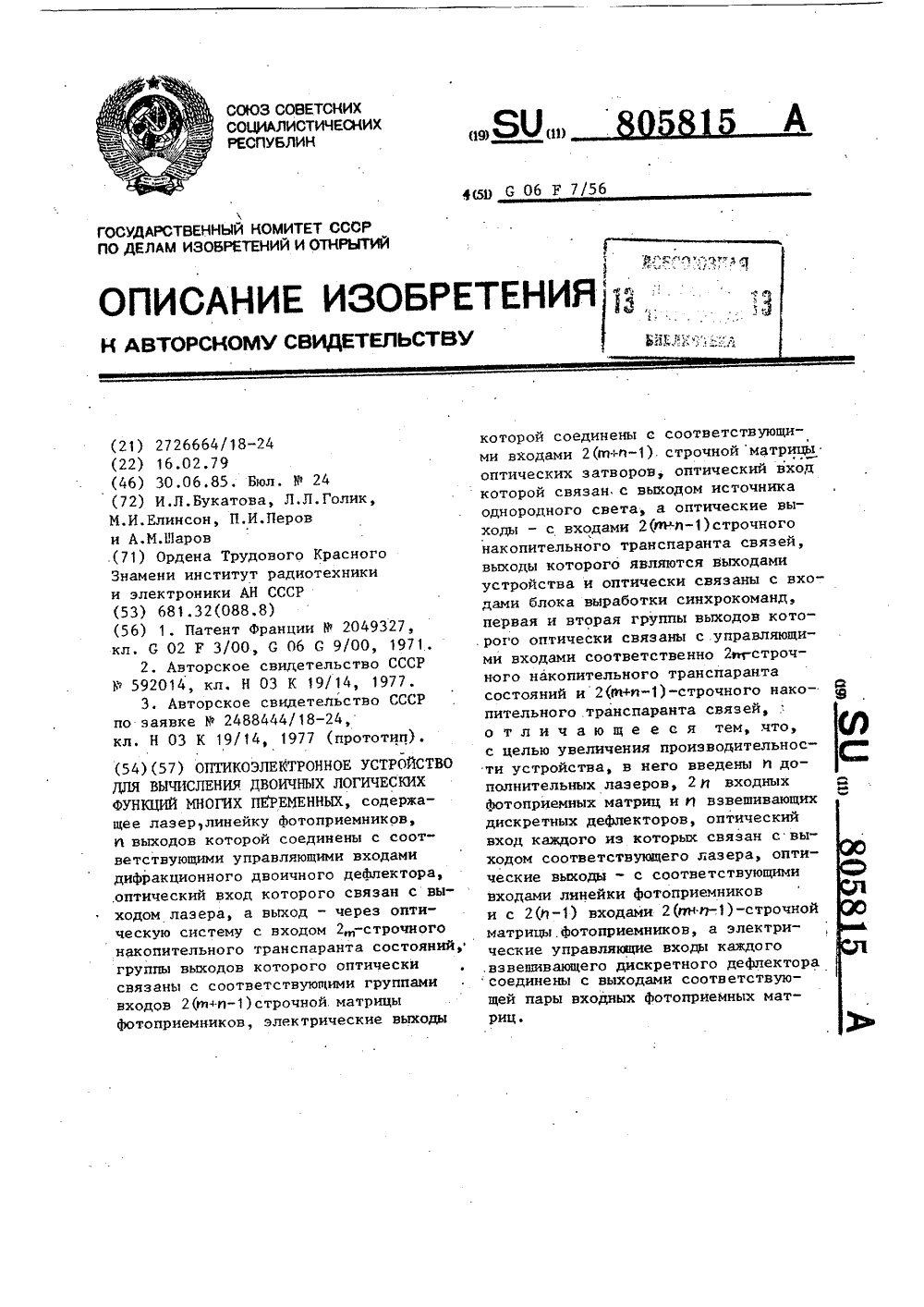

Номер патента: 805815

Опубликовано: 30.06.1985

Авторы: Букатова, Голик, Елинсон, Перов, Шаров

МПК: G06F 7/56

Метки: вычисления, двоичных, логических, многих, оптикоэлектронное, переменных, функций

...работает следующимобразом,Дифракционный дискретный дефлектор 2, управляемый электрическими сигналами, преобразует-разрядное двоичное слово, поступающее на его электрические входы в двоичную .реакцию. При работе оптоэлектронного устройства на его входы по световодам 19, 19 одновременно приходит несколько (25)й -разрядных двоичных входных словпоэтому И-разрядное двоичное слово, подаваемое на дискретный дефлектор 2, формируется с помощью блока, состоящего из И взвешивающих дискретных дефлекторов 10, двух входных фотоприемных матриц 11, 11 лазеров 3 и линейки Фотоприемников 4, Каждый из и взвешивающих дефлекторов 10 имеет 2 5 электрических входовкаждый из которых соединен с соответствующим элементом входных Фотоприемных матриц 11, 11, при...

Номер патента: 1161182

Опубликовано: 15.06.1985

Авторы: Ахтеров, Байтина, Горбачева, Манусов, Перов, Сорокин

МПК: B02C 25/00

Метки: бисерной, измельчения, мельнице, процессом

...величины,Ситуации, при которой вязкостьпревышает заданное значение, отвечает однозначное управление, при котором концентрацию доэируемых компонентов на входе в мельницу изменяютпроггорционально величине отклоненияизмеренного значения вязкости отзаданного.Работа бисерной мельницы в нормальном режиме отвечает условию равенства измеренного значения вязкостизаданному значению. Коррекции режимаработы мельницы и рецептуры в этомслучае не происходит.На чертеже представлена блок-схема устройства, реализующего предлагаемый способ.Устройство управления бисерноймельницей 1 содержит датчик 2 вязкости готового продукта, блок 3 сравнения, блок 4 измерения скорости отклонения вязкости готового продукта,блок 5 сравнения, логическое устройство 6, блок 7...

Номер патента: 1158418

Опубликовано: 30.05.1985

Авторы: Бунаков, Гнутов, Козюлин, Орешкин, Перов, Цицаркин, Шихер

МПК: B60T 13/68

Метки: автостопа, железнодорожного, средства, транспортного, электропневматическое

...После этого ключ 10 устанавливают в положение сообщения промежуточного органа 8 со свистком 11, при этом происходит замыкание контактных элементов ключа и подача напряжения на катушки электромагнитных вентилей 3 и 4. В электромагнитном вентиле 4 вход 19 соединен с выходом 16, который отключен от входа 17. В электромагнитном вентиле 3 вход 14 соединен с выходом 12, который отключен от входа 13. Питательная магистраль соединена с до.полнительным резервуаром времени 9 и с полостью 45 над подвижной перегородкой 38 промежуточного органа 8. Происходит наполнение их сжатым воздухом, и подвижная перегородка 38 опускается вниз (по чертежу). Канал 41 перекрывает канал 47 и открывает отверстие 42, Происходит разобщение резервуара 5 времени и...

Номер патента: 1154243

Опубликовано: 07.05.1985

Авторы: Арапова, Афонин, Горобец, Грибков, Ермолаев, Кондратенко, Павлюченков, Перов, Сабаев, Сурова, Федоров, Шалин, Шетанов

МПК: C04B 35/10, C04B 35/63, C04B 35/80 ...

Метки: алюминия, волокон, оксида, основе, состав

...до нужного диаметра и затем З 5 направляются в сушильную камеру, где производится удаление растворителя и фиксация волокон.Заключительной стадией процесса получения волокон является их термо обработка на воздухе при 1000-1200 С в течение 0,5-2 ч.Пределы соотношения компонентов в растворе объясняются тем, что в волокнах, полученных из раствора системы ПВС-А 1 С 1 -Н О, плотность зависит только от соотношения ПВС:А 1 С 1 и при уменьшении этого соотношения плотность волокон уменьшается за счет увеличе-. ния диаметра канала в волокне,Каналь ная пористость в волокнах появляетсяпри соотношении ПВС:А 1 С 1 З=1:3 и ниже. При дальнейшем уменьшении этого соотношения уменьшается толщина стенки волокна, и при диаметре 2-3 мкм трл щина стенки...

Номер патента: 1149133

Опубликовано: 07.04.1985

Авторы: Килин, Кузьмин, Перов, Поздеев

МПК: G01M 13/02

Метки: испытания, редукторов, стенд

...балансировки корпуса наг-ружателя и измерения нагрузки прикаждом изменении нагрузки.Целью изобретения является сниже Оние трудоемкости при изменении нагрузки.Поставленная цель достигаетсятем, что стенд для испытания редукторов снабжен самотормозящейся червячной передачей, колесо которойсвязано с корпусом нагружающей цилиндрической передачи, червяк установлен на основании с возможностьюосевого перемещения, и взаимодействующими споследними тарированным упругим элементом и измерительным индикатором,На фиг. 1 изображен нагружательстенда для испытания редукторов, общий вид; на фиг, 2 - сечение А-Ана фиг. 1. 2Нагружатель содержит соединяемуюс ветвями контура выходными валами1 и 2 зубчатую цилиндрическую передачу с...

Номер патента: 1147921

Опубликовано: 30.03.1985

Авторы: Лазарев, Перов, Пыхтеев

МПК: G01B 5/20

Метки: зубчатых, колес

...А - впадина, по которойпроизводится первоначалвная ориентация колеса относительно делительного диска; Е - впадина с наибольшим прнпуском после корректировки углового положения колеса; Б, С, В - наладочные впадины,Способ осуществляют следующим образом.Контролируемое колесо устанав-. ливают с зазором на посадочную поверхность планшайбш контрольного прибора, содержащего делительйый механизммеханизм разворота план- шайбы с зубчатым колесом относительно делительного диска н измерительную каретку с двумя измерительными блоками, состоящими из измерительного наконечника, отсчетного устройства и. датчика линейных перемещений с расположением одной из его впадин в зоне измерения и предварительно закрепляют на планшайбе. Затем колесо выверяют при...

Номер патента: 1147919

Опубликовано: 30.03.1985

Авторы: Лазарев, Перов, Рябов

МПК: G01B 5/20

Метки: зубошлифованием, зубчатых, колес

...колеса до корректировки его углового положения относительно делительного диска; на фиг,2 - совмещенная диаграмма величины припусков после корректировки ега углового положения.На фиг, 1 и 2 приняты следующие обозначения: ( - угловое положение впадин колеса, г - припуск под зубошлифование, мм; 1,2 - кривые распределения припуска соответственно по левой и правой сторонам зубьев; в, г з - соответственно" наименьший и наибольший припуск на зубошли" фование; Ы - угловое расстояние между одновременно шлифуемыми впадинами колеса; Я - разность между наибольшим припуском па колесу и припускам одновременно шлифуемых разноименных сторон зубьев с одинаковым припуском; В, Е - впадины с минимальным припуском; А - впадина, па которой...

Номер патента: 1136103

Опубликовано: 23.01.1985

Авторы: Безъязычная, Бочаров, Гаевская, Злобин, Перов, Фролов, Цыбульская, Шевченко

МПК: G03C 5/24

Метки: галогенсеребряных, никелевый, проявитель, физический, фотографических

...г/лэФФекта стабилизации практически невозникает, а при концентрации более0,1 г/л начинает падать скоростьусиления.Перед обработкой в НФП серебряноеизображение сенситометрического клина отбеливают по известной методикеи споласкивают водой,Критерием оценки сохраняемости НФПявляется период времени от началасмешения растворов А и Б до появления частиц металлического никеля вобъеме (визуальное наблюдение) .П р и м е р 1. Проявитель, содержащий:Хлорид никеля б-водный, г 6,0Пирофосфат натрия10 Водныйф Г 6,0Аммиак, г 1,5Боргидрид натрия, г 0,12Едкий натр, г 4,0И,И-диметилтионинхлористый, г 0,01Вода, л До 1готовят. путем смешения растворов Аи Б.Р а с т в о р А. В 700 мл водырастворяют 6,0 г б-водного хлориданикеля, 6,0 г. 10-водного пирофосфата...

Номер патента: 1052031

Опубликовано: 15.12.1984

Авторы: Надежин, Перов, Соловьев

МПК: E21D 1/08

Метки: вертикальных, крепь, опускная, плывунах, проходки, стволов

...выполненного из сетки, промежуточного гравийного слоя 6 и перфорированной пластины 7 изнутри. Над перфорированной пластиной 7 установленвнутренний водоприемный фильтр 8, соединенный с всасывающим патрубком 9 консольного горизонтального насоса 2. Нагнетательный трубопровод 10 вьведен,наружу водозаборной камеры 4. Таким образом пространство (зазор) между ножевым кольцом 11 опускной крепи и внутренним режушим кольцом 12 образуют водозаборные камеры 4 по периметру. Внутреннее режущее кольцо 12 в своей верхней части имеет боковые выступы 13, которые являются упорами для подпятников штоков 14 домкратов 15. Домкраты 15 размещены в герметичных отсеках 16, Нижние пластины 17 с угловыми стойками 18 обеспечивают жесткость всей конструкции...

Номер патента: 1125475

Опубликовано: 23.11.1984

Авторы: Вдовиченко, Перов, Соловский

МПК: G01G 1/24

Метки: весовое, судовое

...части основания, с весоиэмерительным механизмом. в нижней части корпуса установлена в его вертикальных открытых книзу пазах и снабжена щитками, выполненнъ 1 ми в виде конусных раструбов.4, Устройство по и. 2, о тл ич а ю щ е е с я тем, что уплотнительный фланец имеет в верхней части коническую, а в нижней тонкостенную цигиндрическую форму. Стойка со стороны рамки снабженарегулируемым по высоте уплотнительнымфланцем, закрывающим в нерабочем положении весов отверстие лабиринтного уплотнения.Рамка в нижней части корпуса установлена в его вертикальных открытых книзу пазах и снабжена щитками,выполненными в виде конусных раструбов, причем уплотнительный фланецимеет в верхней части коническую,а в нижней - тонкостенную цилиндрическую Форму,На...

Номер патента: 1122469

Опубликовано: 07.11.1984

Авторы: Перов, Ряховский, Световой

МПК: B23Q 3/06

Метки: зажимное

...перемещаться только вдоль вертикальной оси. Для предотвращения опускания прижима 10 ниже уровня плоскости В, он выполнен в виде фигурного кулачка.Плоскость В - верхняя плоскость закрепляемой детали.Предложенное устройство работает следующим образом.При подаче рабочей среды под давлением в полость Б гидроцилиндра 2 шток поршня 3 совместно со шпилькой 4 и прихватом 5 перемещается вниз, из исходного положения в рабочее. При перемещении шпильки 4 вниз происходит разворот шарнира 6 отно 5 О 15 20 25 30 35 40 45 50 55 сительно прихвата 5 и поворот последнего вокруг шаровой головки регулируемой опоры 13 с одновременным перемещением прихвата 5 вдоль Т-образного паза относительно опоры 13. При этом за счет действия пружины 9 толкатель 7,...

Номер патента: 921419

Опубликовано: 07.11.1984

Авторы: Косичкин, Перов, Поляков, Широков

МПК: H01S 5/00, H01S 5/06

Метки: излучения, инжекционного, лазера, полупроводникового, частотой

...тока накачки. в тот же момент, но и от предыстории его из -менения.Имеется, однако, ряд закономерностей, которые позволяют, целенаправленно выбирать закон изменениятока для достижения необходимогоизменения процесса сканирования.Эти закономерности иллюстрируютсячертежами, где на фиг. 1 изображена прямоугольная форма импульса тока накачки, на фиг, 2 - изменениетемпературы активной области лазера при подаче на него прямоугольногоимпульса тока накачки на фиг. 3 -изменение тока накачки по линейномузакону, на фиг. 4 - .изменение температуры активной области лазерапри изменении тока накачки по линейному закону, на фиг. 5 - экспоненциальная форма импульса тока накачки на фиг. 6 - изменение темпера 35туры активной области лазера при изменении...

Номер патента: 1119891

Опубликовано: 23.10.1984

Авторы: Козюлин, Перов, Тихонова

МПК: B60T 15/04

Метки: вспомогательного, железнодорожного, кран, средства, тормоза, тягового

...стакан 28, в котором установлен клапан 29 независимого отпуска тормоза, воспринимающий усилие пружины 30. В штоке 5 блокировочной подвижной перегородки 4 выполнено отверстие 31, связывающее полость 23 с атмосферной полостью 32.На переключательный поршень 10 воздействует пружина 33.Кран вспомогательного тормоза действует следующим образом.В поездном положении крана между полым стаканом 28 и штоком 5 имеется зазор, такой же, как и между отверстием 31 и клапаном 29 независимого отпуска тормоза, Двухседельный питательный клапан 8 перекрывает сообщение между полостью 12 и каналом 14, т. е. между источником сжатого воздуха и тормозным цилиндром, и сообщает тормозной цилиндр через канал 14 и атмосферное отверстие 9 с атмосферой, Отверстие 31...

Номер патента: 1105463

Опубликовано: 30.07.1984

Авторы: Гайжаускас, Кафаров, Лубис, Мельников, Перов, Щеглова

МПК: C01B 3/16

Метки: конверсии, окиси, процессом, углерода

...низкотемпературного катализатора в конверторе окиси углерода второй ступени при заданной величине объема упомянутого катализатора однократно определяют Величину 40 начальной активности ниэкотемпературного катализатора ао и запоминают ее.По сигналу от датчика 38 остаточного содержания окиси углерода в га зовой смеси на выходе конвертооа 14 2 и сигналу от датчика 26 расхода газа циклически через интервал времени ц (ьц=1 - 4 ч) в течение периода с(=1 - 3 мес) (величина период50 да с 4 выбирается в зависимости от качества катализатора) определяют величину суммарной нагрузки по окиси углерода на ниэкотейпературный катализатор8+2 Ск"ц (2) где 6- запомненное значение суммарной нагрузки в предыдущем цикле,и запоминают эту величину вместо...

Номер патента: 1104660

Опубликовано: 23.07.1984

Авторы: Перов, Стуков, Фрейдман, Юзов

МПК: H03K 3/00

Метки: генераторное, геоэлектроразведки

...тока Д р 8 (фиг. 3) ключевыеэлементы 2, 3 и 8 разомкнуты и в ра-,боте не участвуют, а ключевые элемен 20 ты 1, 4 и 7 совместно с активно-индуктивной нагрузкой - возбуждающейпетлей 6 образуют схему импульсногостабилизатора тока. При замкнутыхключевых элементах 1 и 4 возбуждаю щая петля б подключается к источнику 5 питающего напряжения, обеспечи"вая протекание через возбуждающуюпетлю 6 импульсов тока 3 Э (фиг, 4),при размыкании ключевых элементов 1 30 и 4 замыкается ключевой элемент 7и за счет энергии, накопленной в индуктивности возбуждающей петли 6,через ключевой элемент 7 и возбуждающую петлю 6 протекают импульсы тоЗ 5 ка Э (фиг. 5). Регулировка амплитуды возбуждающего тока обеспечива;ется изменением соотношения междудлительностями...

Номер патента: 1101230

Опубликовано: 07.07.1984

Авторы: Гапонюк, Медведев, Московский, Перов

МПК: A61H 39/00

Метки: акупунктуры, поиска, точек

Номер патента: 1088893

Опубликовано: 30.04.1984

Авторы: Иванкин, Перов, Перова, Степанов

МПК: B23F 23/10

Метки: зубои, наладки, станков, шлицешлифовальных

...номеразуба, имеющего максимальный припуск.Индикатор 9 предназначен для высвечивания на световом табло преобразованных в цифровой код номеровзубьев с максимальным припуском пообеим сторонам впадин, максимальныхи минимальных припусков а также полуразности как максимальных, так иминимальных припусков,1(омандный блок 10 состоит из счетчика числа измеренных впадин, за"датчика числа пропускаемых при измерении впадин, двух дешифраторов идвух электронных таймеров (на чертеже не помазаны). Он выдает командына коммутатор 3 и на блок 11 управления,После замера всех зубьев команд,ный блок 10 дает команду на окончание рабочего цикла.Блок 11 управления по команде скомандного блока 10 осуществляетделение на требуемое число угловыхшагов и подвод...

Номер патента: 1084317

Опубликовано: 07.04.1984

Авторы: Анипенко, Перов, Сорокин, Щетинина

МПК: C21D 9/40

Метки: автоматическая, линия, плоских, термообработки

...смонтированные на раме 3. Закалочный блок1 имеет корпус 4, на котором крепятся трехпоэиционный магазин 5, стол 6,механизм 7 загрузки с магнитнымсхватом 8 и индуктор 9, на корпусе 4закреплен шиберный механизм 10 и гидроцилиндры 11, на нижних концахштоков которых закреплены водоохлаждаемые эакалочные плиты, нижние водоохлаждаемые плиты вмонтированы в корпусе 4 заподлицо со столом 6. Наторце корпуса 4, обращенном к блокуотпуска, с помощью кронштейна 12 закреплен накопитель 13, выполненныйв виде параллельных ножей 14, закрепленных на рычагах 15, шарнирно соединенных с гидроприводом 16. Отпускной блок 2 включает в себя смонтированный на корпусе 17 поворотный стол18 с оправками 19. В верхней частикорпуса 17 установлен цилиндр 20 синдуктором...

Номер патента: 1080860

Опубликовано: 23.03.1984

Авторы: Ахтеров, Бунцельман, Котиков, Лапшин, Манусов, Михайлов, Парижер, Перов, Сайдалиев

МПК: B02C 17/16

Метки: бисерная, мельница

...цилиндрическая часть корпуса с сетками 9 и 10 вместе с крышкой образуют замкнутый объем, заполненный мелющими телами,Мелющие тела - бисер, представляют собой шарики, выполненные из20 металла, стекла, твердых окисловили сплавов, Размер шарика большеразмера ячейки сетки.В днище корпуса расположен шту.цер 11, который вместе с насосом (не25 показан) служит средством для вводасуспензии грубо измельченного вещества. Грубое измельчение до размеров частицпри которых они свободно проходят через сетку 9, яв 30 ляется подготовительной операциейперед тонким измельчением. Средством для вывода измельченного вещества является сетка 10 и штуцер 12,В водяной рубашке 2 для съема избыточного тепла имеются штуцер 13 дляввода хладагента и штуцер 14...

Номер патента: 1080859

Опубликовано: 23.03.1984

Авторы: Ахтеров, Байтина, Котиков, Лапшин, Манусов, Миримский, Парижер, Перов, Сайдалиев, Сорокин

МПК: B02C 17/16

Метки: бисерная, мельница

...фиг. 1 изображена бисерная мельнкца, вертикальный разрез; на фиг. 2 - взаимное расположение корпуса к дисков и схема направленныхпотоков внутри бисерной мельницы,Бисерная мельница состоит кзкорпуса 1 с водяной рубашкой 2, в котором размещен вал 3 с закрепленными на нем дисками 4. В дисках 4 вблизи оси имеются отверстия. Между дисками на валу касажены дкстанционные втулки 5 и вместе с дискамистянуты гайкой б, навернутой наконец вала 3, Вал 3 уплотнен. в корпусе сальником 7. Вал укреплен вкорпусе консольно и потому имеетзакрепленные опоры 8. В нижней внутренней части корпуса над днищем закреплена сетка 9. Верхняя часть цилиндрического корпуса имеет расширение, внутри которого закреплена сетка 10. Рабочая внутренняя часть корпуса имеет...

Номер патента: 1071484

Опубликовано: 07.02.1984

Авторы: Иноземцев, Козюлин, Перов, Смелов

МПК: B60T 15/04

Метки: железнодорожного, кран, машиниста, средства, тормоза, транспортного

...подвижную перегородку 7 с атмосферным клапаном, питательный клапан 8, уравнительную полость 9, полость 10, связанную с тормозной магистралью 11, полссть 1, связанную с питательной магистралью 13. Редуктор 5 имеет клапан 14, подвижную перегородку 15, регулируемую пружину 16, полости 17 - 19. Уравнительная полость 9 реле 4 давления связана с уравнительным резервуаром 2 через дроссельное отверстие 20. Стабилизатор 6 содержит клапан 21, подвижную перегородку 22, полость 23, полость 24, сообшенную с атмосферой через дроссельное отверстие 25. Управляюгций орган 3, имеющий корпус 26, содержит клапан 27 прямого сообщения питательной 13 и тормозной 11 магистралей. На корпусе 28 клапана 27 с внутренней его стороны раз 07148425 мешено седло 29...

Номер патента: 1071309

Опубликовано: 07.02.1984

Авторы: Перов, Сыроватка

МПК: B02C 13/22

Метки: дезинтегратора, ротор

...физико.механическими евон етвамн до различных степеней измельчениябез изменения оборотов ротора, тэк как штифты в каждом ряду установлены е постоюь.нымшагом, а лропускп штифтов иедопусаьмы из-за разгерметизации рабочей камеры дез 20интегратора.ЬЦель изобретеющ - повышение унификацииротора путем изменения шага штифтов при пз.мельчении материалов с различными физикомеханическими свойствами,Указанная цель достигается тем, что в рото.ре дезинтегратора, вкюочввщем диск, па котором по концентрическим рядам посредствомрезьбовых хвостовкои п гаек установлены щштифты, па. диске ротора но концентрическимокружностям выполнены пазы е Т-образнымпоперечным сечйшем, в которых размещенырезьбовые хвостовик с гвйкамн, фиксируе 35мые с рабочей стороны...

Номер патента: 1070442

Опубликовано: 30.01.1984

Авторы: Бордюгов, Мессель, Перов, Сычев, Яновский, Яременко

МПК: G01M 15/00

Метки: аппаратов, ботвосрезающих, испытаний, корнеклубнеуборочных, машин, ресурсных, стенд, ускоренных

...цель достигается тем, что имитатор головок корнеплодов вы п олнен в виде барабана с выступамина его рабочей поверхности, расположенными со смещением относительно друг друга, причем соосно барабану установлен кулачок, каждый выступ которого направлен в сторону соответствующего ему выступа барабана, а имитатор нагрузки выполнен в виде закрепленного на валу ботвосрезающе" го аппарата гидронасоса с управляемым гидродросселем, кинематически связанным с кулачком, при этом стенд снабжен также имитатором рельефа поля, выполненным в виде закрепленного на раме кривошипно-шатунного механизма, шатун которого шарнирно соединен с подрамником, шарнирно связанным с рамой стенда.На фиг. 1 схематично изображен стенд для ускоренных ресурсных...

Номер патента: 1070424

Опубликовано: 30.01.1984

Авторы: Перов, Субботин, Суслов

МПК: G01B 5/20

Метки: зубошлифовальных, зубчатых, колес, станках

...изме.рительных наконечников 13, Выходыизмерительных блоков 11 и 12 черезкоммутатор (не показан поочередноподключаются к регистрирующемуустройству 15, которое преобразуетэлектрические сигналы в механические перемещения пера пропорциональ"но величине припуска, так как отсчетпроизводится от нижнего предельного 15размера впадины (толщины зуба),Фиксатор 14 предназначен для ориентации зубчатого колеса 6 относительно измерительных наконечников 13 идля смещения его при выверке биенияего базовой поверхности.Устройство 16 управления цикломсостоит из командного блока, блокауправления (не показаны) и систеькконечных выключателей. Командныйблок (не показан) выдает комаНды накоммутатор, на регистрирующее устройство 15 для перемещения его...

Номер патента: 1069924

Опубликовано: 30.01.1984

Авторы: Емикеев, Кузнецов, Перов, Яковлев

МПК: B22C 5/08

Метки: охлаждения, формовочного

...под бункером охладителя,что в большинстве случаев невыполнимо. В небольших по площади и высотелитейных цехах применение известногобункера невозможно,Цель изобретения - повышение производительности и сокращения производственных площадей.Указанная цель достигается тем,что устройство для охлаждения формовоч ного материала,содержащеекорпус, днище, крышку, затвор иохладитель, расположенный в нижнейчасти корпуса, снабжено полым кольцом с патрубком и планками, размещенным в верхней части корпуса исвязанным через отверстия в стенкекорпуса с его полостью, а через патрубок - с атмосферой, причем .вполом кольце пЛанки установлены покасательной к корпусу между смежными отверстиями в стенке корпуса, аохладитель выполнен в виде трубчатого...

Номер патента: 1067218

Опубликовано: 15.01.1984

Авторы: Бурик, Литинский, Перов, Пикалов, Сизов

МПК: E21D 5/12

Метки: большого, диаметра, лестничное, отделение, скважины, ствола, шахтного

...отделение,включающее закрепленную на стенкелестницу и выполненный по контуруотделения полок с лазом, установленный на растреле, снабжено размещенным 30на стенке кронштейном с шарнирно закрепленным на нем упором полка, приэтом полок прикреплен к растрелу шарнирно с возможностью поворота вокруггоризонтальной оси, закрепленной нарастреле, и снабжен противовесомс механизмом возврата.При этом механизм возврата полкавыполнен в виде плоской пружины, одинконец которой закреплен посредствомпроушин на полке с возможностью скольжения, а другой жестко закреплен настенке лестничного отделения.Упор снабжен педалью управления,установлен с воэможностью поворотав горизонтальной плоскости и связансо стенкой отделения...

Номер патента: 1025291

Опубликовано: 07.01.1984

Авторы: Авдеева, Перов, Поляков

МПК: H01L 21/66

Метки: гетеропереходах, границе, параметров, поверхностных, полупроводниковых, раздела, состояний

...на границе раздела в полупроводниковых гетеропереходах, содержащее источник питания, измеритель стекающего заряда, первый электронный ключ для подсоединения исследуемой структуры к источнику питания, второй электронный ключ для подсоединения исследуемой структуры к измерителю стекающего заряда, регистрирующий прибор и блок управления электронными ключами, обеспечивающий синхронное переключение структуры от источника питания к измерителю стекающего заряда введены отражатель тока,включенный между выходом источникайитания и первым электронным ключом амплитудный детектор, подключаемый вторым электронным ключом между исследуемой структурой и входом регистрирующего прибора, и система им" пульсного освещения гетероперехода.На чертеже...

Номер патента: 1062370

Опубликовано: 23.12.1983

Авторы: Берхман, Конрад, Кошелев, Панов, Перов, Самотой

МПК: E21B 17/06

Метки: бурильной, колонны, разъединительное

...элементов, размещенных в соответствующих гнездах корпусов,.подвижной. полой втулки и бросового ша. ра 12.В известном устройстве фиксирующиеэлемейты выполнены в виде шаров, что исключает возможность безлюфтового .соединения верхнего и нижнего корпусов и применения этого устройства в компоновках бу- ЗОрильных колонн при бурении глубоких скважин, особенно при использовайии в процессе ликвидации аварий ударных ясов.Целью изобретения является повышениенадежности устройства путем исключениялюфтов между его корпусами. 35Указанная цель достигается тем, что фиксирующие элементы выполнены в виде клиновидных составных вкладышей, а наружная поверхность подвижной полой втулкивыполнена конусной для взаимодействия с 4 Офиксирующими...
