Аксельруд

Номер патента: 1699947

Опубликовано: 23.12.1991

Авторы: Аксельруд, Берлин, Дулеба, Кисленко, Коливошко, Кривошеев, Молдованов, Скира

МПК: C02F 1/56

Метки: осветления, приготовления, состав, суспензий, флокулянта

...П р и м е р. Предлагаемый флокулянт готовят следующим образом.10%-ный водный. раствор привитого сополимера полиакриламида с альгинатом натрия загружают в реактор и при постоянном перемешивании добавляют заданное количество 40%-ного раствора формальдегида. Затем в полученную смесь добавляют при постоянном перемешивании 8%-ный раствор полиакриламида. Полученную смесь нагревают до 90-93 С и выдерживают при этой температуре в течение 0,5-1 ч, разбавляют водой, прибавляют 10%-ный раствор сульфоната НП-З и перемешивают в течение 6 ч. В результате получают вязкий раствор фло куля нта.Состав флокулянта приведен в табл.1 Привитой сополимер полиакриламида с альгинатом натрия получают путем ради.Гун Рректор М.Максимишмне аз 4438 ВНИИП Тираж...

Номер патента: 1636619

Опубликовано: 23.03.1991

Авторы: Аксельруд, Гамарник, Забережный, Корюзлов, Чернявский

МПК: F21S 1/06

Метки: люстра

...крепления, вид сбоку; на фиг. 3 - то же, видсЪерху.Люстра состоит из нескольких рожков систочниками света, размещенных на полыхтрубках 1. Конец каждой трубки 1 выполненплоским со сквозным отверстием 2 длякрепления рожков на кольцевой оси 3, проходящей сквозь парные проушины 4 дисковой несущей панели 5. По периметрунесущая панель снабжена буртиком 6, в котором по числу рожков выполнены выемки7 для фиксации рожков в рабочем положении. Форма выемок 7 соответствует поперечному сечению трубок 1 рожков. На. несущей панели 5 закреплены штанга подвеса 8, а такжедекоративные элементы 9.Несущая панель 5 в виде диска с буртиком6 и парными проушинами 4 представляетсобой монолитную деталь, которая можетбыть изготовлена в едином технологическом...

Номер патента: 1605116

Опубликовано: 07.11.1990

Авторы: Аксельруд, Горячев, Жирнов, Котляр, Степко, Ханык

МПК: F26B 15/04

Метки: войлочно-валяной, обуви, сушки

...теплоносителяв направлении от внешней поверхности45 обуви к внутренней. Это происходит за счет создания разрежения в барабане 4 и соответственно во внутреннем пространстве колодки 11 вентилятором 7,. подключенным к барабану 4 через отсасывающий патрубок 8. Отработанный воздух выносится иэ сушильной зоны 3 через патрубок 9 в атмосферу. За счет создания перепада давлений в сушильной зоне 3 также создается некоторое разрежение. Воздух из окружающей среды поступает в сушильную зону 3, проходя через калориферы 6, нагреваясь при этом до заданной температуры, и подается к внешней поверхности валенок.Формула изобретения1. Установка для сушки войлочноваляной обуви, преимущественно валенок, надетых на перфорированные колодки, содержащая...

Номер патента: 1595850

Опубликовано: 30.09.1990

Авторы: Аксельруд, Берлин, Кисленко, Коливошко, Кривошеев, Курилко

МПК: C02F 1/56, C08F 220/56

Метки: флокулянта

...2-2,5 ч,Данные для отдельных примеров помещены в табл. 1.Проводили флокуляцию флотоотходов, представляющих собой устойчивую суспензию известняк - вода. Для разделения брали суспензию с содержанием 100 г/л твердого вещества, Добавляли1595850 2 мл 0,151-ного раствора Флокулянтаи размешивали суспензию с шестикратным подьемом и опусканием мешалки.Определяли скорость осаждения Флокулированной суспензии и степень ее осветления. Результаты определения приведены в табл. 2. 1 ОКак видно из данных табл. 2, скорость осаждения известняковой суспенЭии Флокулянтом, полученным по предлагаемому способу (примеры 2-4), в 1,2-1,4 раза больше, чем при исполь вовании известного флокулянта. СтеПень осветления суспензии при этом увеличивается на 2-33....

Номер патента: 1537710

Опубликовано: 23.01.1990

Авторы: Аксельруд, Дубынин, Калушка

МПК: C23F 1/00

Метки: металлических, фрезерования, химического

...деталей содержит насадку 1, в которой фиксируется заготовка 2 прямоугольной Формы. Вдоль обрабатываемой поверхности заготовки 2 устанав ливают нерастворяющийсяэкран 3 определенного, предварительно рассчитанного профиля. Насадка 1 системойЗБ- время обработки детали;Ьо - начальная толщина заготовки; Ь(х)Н(х) толщина детали и ординатаэкрана в произвольном сечении; З 15377 трубопроводов соединена с центробежнЫм насосом 4. У входа в насадку выполнена буферная емкость 5, служащая цля стабилизации потока реагента. Венчиль 6 и ротаметр 7 предназначены для установки требуемого расхода растворителя. Химический реагент после прокачки через зазор между заготовкой 2 и экраном 3 поступает в емкость 8.10Способ осуществлаот следующим об 1...

Номер патента: 1513353

Опубликовано: 07.10.1989

Авторы: Аксельруд, Балабан, Стрепко, Ханык

МПК: F26B 5/14

Метки: двухзонной, плоских, пористых, сушки

...второй зоне ведут при перепаде давлений сушильного агента на входе и выходе из зоны 4,0 КПа. В этом случае имеют место следующие процессы, которые приводят к резковыраженному положительному эффекту,Подача сушияьного агента в указанномнаправлении и лри приведенных параметрах процесса обеспечивает наиболее ,эффективную досушку материала. Из материала уносятся наиболее трудно удаляемая влага за счет контакта его с сушильным агентом, обладающим са" мыми высокими сушильными свойствами. Прй этом температура сушильного аген-, та понижается, а влажность увеличивается. При очередном прохождении сквозь 3 4структуру высушиваемого материала сушильный агент уносит влагу, на разрыв связи которой с материалом необходимо значительно меньше энергии. На...

Номер патента: 1510828

Опубликовано: 30.09.1989

Авторы: Аксельруд, Горячев, Евдокимов, Жирнов, Котляр, Ханык

МПК: A43D 95/02

Метки: валяной, обуви, оправки, сушки, формования

...2 в запрессованном (разведенном) положении. Установка работает следующим образом.Предварительно запаренную заготовку надевают на сведенные шеки расширения 31 и 34 насадочно-расколодочного устройства 27, Включают электродвигатель 36, с помощью которого через зубчатые конические передачи 39 и 40 и ходовые винты 37 и 38 ползуны 30 и 33 перемещают в сторону колодки 7 соответственно по направляющим 28 и 29, вследствие чего передняя щека 31 на ползуне 32 перемешается параллельно передней голени 9, а задняя щека 34параллельно задней голени 8 колодки 7. При перемещении щек 31 и 34 происходит их разводка и, вследствие этого расширение голенища сидящей на них заготовки 71. После подхода щек 31 и 34 к колодке 7 кулачок 53 ползуна 30 через ролик...

Номер патента: 1482857

Опубликовано: 30.05.1989

Авторы: Аксельруд, Одноколов, Рафаильский, Чемеровская

МПК: B65B 35/00

Метки: машине, подачи, предметов, преимущественно, прямоугольных, хлеба, хлеборезательной

...формового хлеба поступают на подающий ленточный транспортер 1, При этом хлеб 57 ориентирован длинной стороной по направлению движения, что облегчает стыковку питателя с линией и позволяет подавать хлеб 57 на транспортер 1 ав482857 5 5томатически, Такой способ обеспечивает возможность повышения производительности устройства по сравнению , с известным, где предметы ориентированы по короткой стороне, что вызыва ет необходимость подавать хлеб 57 вручную нли создавать дополнительное устройство для его переориентирования.Под действием кулачка 21 ползун 18 через тягу 17 поворачивает рычаг 16 против часовой стрелки При этом постоянно вращающаяся полумуфта 15 входит в зацепление с полумуфтой 22, в результате чего звездочка 23 через цепную...

Номер патента: 1437172

Опубликовано: 15.11.1988

Авторы: Аксельруд, Темукуев

МПК: B23K 1/00

Метки: контактного, плавления

...к сплаву кадмий - олово. Температура ч 08 К. Время плавления 30 мин, Ско7172 510 15 20 2530 35 40 45 50 55 з143 рость контактного плавления в конвектинном режиме равна 0,29 10м/с, а в условиях диффузионного режима: без полей или без одного из них, в этой системе составляет 0,1110 м/с, отношение скоростей 1,9, т.е, интенсификация процесса увеличивается в 1,9 раз. В этом примере для данного значения индукции магнитного поля значение тока наименьшее, при котором уже существенно влияние скрещенных полей. Удвоение тока-ведет к резкому ускорению процесса, что дает возможность сократить время контактного плавления от 30 мин до нескольких минут для получения прослойки той же ширины.П р и и е р 2. Контактное плавление проводилось так же как в...

Номер патента: 1427267

Опубликовано: 30.09.1988

Авторы: Аксельруд, Темукуев

МПК: G01N 25/02

Метки: границы, движущейся, координаты, межфазной, твердое, тело-жидкость, температуры

...термочувствительный Ф о р. м у л а и э о б р е т е н и я элемент помещают на межфаэной граниФСпособ измерения температуры и це и перемещают его со скоростью двикоординаты движущейся межфазной гра жения последней в направлении тверницы твердое тело - жидкость путем 1 дой Фазы.ВНИИПИ Заказ 4847/40 Тираж 847 ПодписноеПроизв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к физико-хи- мическому анализу, а именно к способам регулирования и измерения темпе- ратуры и координаты межфазной грани 5 цы при плавлении и растворении кристаллов, и может найти применение в металлургической и химической промышленности, полупроводниковой техноло- гии и пр, 10Целью изобретения является обеспечение непрерывности и одновременности...

Номер патента: 1416823

Опубликовано: 15.08.1988

Авторы: Аксельруд, Балабан, Горячев, Жирнов, Котляр, Ханык

МПК: F26B 5/12

Метки: валенок, сушки

...Причем валенок с перФорированной колодо. кой располагают под углом 10-36 кгоризонтальной плоскости. После этого в течение 5-6 мин подают тенлоноситель с температурой 115-120 С, аперепад давления между внешней ивнугренней поверхностями валенка под держивают равным 6,35.-6,85 кПа.При размещении валенка под углом. 10-36 к горизонтальной плоскостиуцается полностью устранить образование застойных зон влаги. котораямеханически выносится на первом этапе сушки на внутреннюю поверхностьваленка и далее стекает по перФорированной колодке и удаляется из камеры сшки,Температура теплоносителя 115120 С обеспечивает минимальную вязокость воды при отсутствии термической де ст рук ции материала в аленк а,что позволяет достигнуть более ггубокого...

Номер патента: 1339343

Опубликовано: 23.09.1987

Авторы: Аксельруд, Гамарник, Романов, Чернявский

МПК: F21V 21/16

Метки: натяжения, присоединительного, разгрузки, светильника, скручивания, шнура

...н;3 итдн 1 к, с ОЛИОи и с стор н и с Вь( рзоы л,153 и риО- ли н ит(.ьно о и Нура, о(п ( печи на и) н(и ы (10с(3 крнл 13 и, 53 ткже необко (и ыук) и(рдзры-5нднцун лефорыаци)о канала нри ВВленин1 р( с к( Идг) нр)(солииит(3 ьнОГО И 1 н р 1 и.з . Н 1 С Ы Г1(11,1 КР 1.1(1 И (1(т;31 И (11 НК 1) И(1 1 Р(10,ВО Н ОР 3 С (Р(Н яои, р(1130.10 ж(н ион на нро и Ноно,)ож ИОИ (10011 В(Л)С ( Г 1 (И 1 ГИ(30 КР( ЯС ( )(11с)В;1 и и ы( 1 с го,( х,1;Вг и ч и н:1 у 1, 1;(ирс (лц Н (сойст)3,(чи нр,Ос)и иг( ,3 - 40(ОВ 1 н Н 010 1 д 1(риа,)л р(11 роч)30 0 но тиИнлд УЛ(, (Н). на,) (, (нн (иняни(ий ВЬ,)( С С ВЬ 1 Р( СО 1 ), О( 1И(1,1 Г СН (Чи соыпч(и й 3 НИнины(,(10 нои 11 орации ы;(1(ри 1,1:( Ври с 1 к,(и, н 0 Ии( (р)и 13;1 а 1 111( , (1 Т3 Н / ( ) 1С5 1 ( 15 1 ),...

Номер патента: 1296512

Опубликовано: 15.03.1987

Авторы: Аксельруд, Гумницкий, Малык

МПК: C01C 1/24, C01F 11/18, C01F 11/46 ...

Метки: аммония, кальция, карбонат, переработки, сульфат, фосфогипса

...она поступает в инжектор, в сопло которого подают 55 100%-ный углекислый газ с приведенной скоростью 0,35 м/с. Процесс проводят в. течение 10 мин. За это время 12 2в зону реакции поступает 110,98 г углекислого газа, что составляет 1407 от стехиометрического количества. Степень конверсии Фосфогипса 98, 17Е. При прочих равных условиях процесс проводят на протяжении 7,6 мин, приведенная скорость углекислого газа при этом 0,45 м/с. Степень конверсии Фосфогипса 97,87.П р и м е р 2. Готовят исходную пульпу, в которой соотношение Т:Ж= =12. Дпя этой цели берут 400 г фосфогипса, 350 г аммиачной воды (257 ИН) и 450 г дистиллированной воды и смешивают их, Пульпа поступает в инжектор реактора, куда же подают 1007- ный углекислый газ с приведенной...

Номер патента: 1283880

Опубликовано: 15.01.1987

Авторы: Аксельруд, Дубынин, Цеслив

МПК: H01P 11/00

Метки: волноводов

...а именно, к способам изготовления волповодов.Цель изобретения - повышение производительности эа счет ускорения процесса 1)аство 1)ени оправки е11 а чертеже изображено устройство для осуществления предлагаемого способа изготовления волноводов.Способ изготовления волноводов за ключается в нанесении на оправку 1 проводящего слоя 2 и подаче растворителя к оправке 1 по трубке 3, Сечение трубки 3 выбирают меньше сечения волновода и перемещают ее вглубь канала 4, образующегося при растворении оправки 1. Па чертеже показан также резервуар 5 для растворителя, например едкого натра, находящегося в резервуаре 5 под давлением, Резер вуар 5 подсоединен трубопроводом 6 к электронагревательному устройству 7, которое подсоединено к одному из...

Номер патента: 1264963

Опубликовано: 23.10.1986

Авторы: Аксельруд, Дильман, Калашников, Карданахишвили, Менх, Овчинников, Подольский, Пронин, Сергеев, Силкин, Систер, Шнейдер

МПК: B01D 45/12

Метки: сепаратор, спиральный

...7. Он попадает в спиральный канал 4. Под действием ЗО центробежной силы частички жидкой фа.зы отбрасываются к периферии спирального канала, попадают на пористые стенки трубок 12 и под действием капиллярных и центробежных сил собираются на внутренней их поверхности, где коагулируют и под действием силы тяжести стекают в нижнюючасть сепарационного элемента. Отсепарированная жидкость собирается в нижней час"4 р ти корпуса 1,откуда отводится через нижний штуцер 9, Благодаря наличию поперечных ребер 11, а также внутрен. них полостей в трубках 12 образуются эоны, где движение газового потока практически отсутствуетЭто препятствует образованию вихревых потоков и, следовательно, уносу жидкости из сепаратора, а также улучшает условия...

Номер патента: 1225726

Опубликовано: 23.04.1986

Авторы: Аксельруд, Дик, Савинцев, Темукуев

МПК: B23K 1/00

Метки: вступающих, контактное, пайки, плавление

...вступатоптих и контактное П 7 ЯВЛЕЦИЕ ттсэ)ВРД 5 Г В КГОЦТЯК Г ОЧИ .7 ел 11)Г)л 1 7 Ов(3 хттост 511111 гт)11 Г г 1 ) пр 11 чем 1 я коттте одого образца. ):Япр;)- тгЕР,Л, Потг(ЕР,"ЗЛгаЕтотЕМтт( РЯ.ГУРЯ Т . а на (Онце образца Ь - те:пературя Т , ,где ТТ . 1.ри этом темп;. -)РЯТГтт;-) ХМЭКЕТ бЫТН ЗЦЯЦ ТЕ ВЦО ГНЕ )ЕМП(РЯ 1 У Р 3 ПЛ;.)В гц тиВ С ЩЕ(1 а 1 О т ";Е г) )Зт)гТР.- 1 Лс)ЗЛг тг)Ля В Ев 0(Ва ВГЕ, Т СТсТ ,(ртГ, 2 Я б)., 13 ЗТОМ СЛУ)ЯС 3),051 ООРЯЗЦОВ "СГа 1 ат)(И ;яетс(я градиент температурыТ.Г. 5)ИЦ 1 Т( ЬтЯЯ РОСЛО ЙКЯ 000 ГЯ)а )ЕТ( Я более легкоплавким компоцентс)м )г),по с; явтеттз со способом тзо 1 ерлутцеской 1 йки 5, Рс п 1 л кс бо:) ее Бь 1 гОкне тем". 1(ратуг)Я Поддс;г)ЖИЗЯЕТС г - . 3 1 ПЕ бОг,3 3.) ПЯЦ 101) ПЛС", Е )( Сг)С...

Номер патента: 1200936

Опубликовано: 30.12.1985

Авторы: Аксельруд, Колчин, Миропольский, Найдич, Попова, Фейзулова, Шамсутдинов

МПК: B01D 23/10

Метки: действия, непрерывного, фильтр

...20, установленными на верхней решетке 16 впотай. С целью повышения жесткости конструкции и обеспечения равномерности сжатия неметаллического материала на нижней решетке установлены наружное и внутреннее кольца-ограничители 121 и 22. Фильтрующая перегородка 2 крепится к обечайке 3 и кожуху 14 с помощью шпилек 23 (другим способом). Полый центральный вал 6 входит в камеру 24, где установлен патрубок 25 отвода шлама.Фильтр работает следующим образом.Суспензия под давлением поступает через патрубок 12 и кольцевой канал, образованный между стенками корпуса 1 и цилиндрической обечайкой 3, в камеры исход ной суспензии 4. Кольцевой канал, образованный между кожухом 14 и центральным валом 6, служит для дополнительного распределения суспензии по...

Номер патента: 1181698

Опубликовано: 30.09.1985

Авторы: Аксельруд, Бершицкий, Вовк, Долошицкий, Курилко, Минков, Молчанов, Соколовский, Яремчук

МПК: B01F 7/26

Метки: аппарат, гетерогенных, сред

...корпус с вьптолненной в нем смесительной камерой, вал, расположенный в корпусе по его оси, помеценные в смесительную камеру диски, первый из которых закреплен на валу, стержни ромбовидного сечения, установленные напротив друг друга на дисках по., концентрическим окружностям со сдвигом по спиральным линиям, при этом стержни перногодиска расположены в шахматном порядке по отношению к стержням второго диска, и патрубки ввода и вывода материалов и готовой смеси снабжен изогнутыми напорными лопатками, установленными на периферии дисков по спиральным линиям, образованными стержнями, при этом расстояние между концентрическими рядами стержней уменьшается от центра к периферии дисков и второй диск закреплен на валу и соединен с первым...

Номер патента: 1119830

Опубликовано: 23.10.1984

Авторы: Аксельруд, Мельник, Панин, Школьник

МПК: B24B 37/02

Метки: доводки, отверстий, притир, цилиндрических

...из расчета такой минимальной толщины стенки притира, которая бы обеспечивала нормальную работу абразивных зерен, Причем величина 0,2 мм соответствует притирам для малых отверстий диаметром 4 - б.мм, а 0,4 мм - , отверстий диаметром в 8 мм и вьппе.На фиг.1 изображен притир, общий вид совместно с обрабатываемой деталью; на фиг.2 в . разрез А-А на фиг.1.Прнтир содержит упругий элемент 1, разжимаемый конической иглой 2. На упругом элементе между верхним буртом 3 и нижним 4 установлена разрезная рубашка 5 с конусной расточкой,.в которой без зазора в радиальном направлении размещен нижний бурт 4 упругого элемента 1, который имеет радиальные прорези 6 и при помощи фланца 7 закрепляется на шпинделе доводочного станка, Притир изображен...

Номер патента: 1093512

Опубликовано: 23.05.1984

Авторы: Аксельруд, Мельник, Николаев, Панин, Школьник

МПК: B24B 37/02

Метки: доводки, отверстий, станок

...так как она не влияет на жесткость пру1093512 жинного элемента, а совмещенный с ним опорный элемент не обладает внешним трением, Уравнение крутящих моментов, .действующих на инструментальный шпиндель, имеет следующий 5 вид:Мпрре 5Как видно из уравнения, величина момента, создаваемого пружинным элементом, определяется только момен О том резания, возникающим в процессе доводки.На фиг,1 представлена схема станка; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1; на 15 фиг,4 - схема внешних сил и моментов, приложенных к плоской пружине.Обрабатываемая деталь 1 закрепляется в плавающем приспособлении 2, обеспечивающем базирование дтверс тия обрабатываемой детали по притиру 3, Привод вращательного и возвратнопоступателвного...

Номер патента: 1071417

Опубликовано: 07.02.1984

Авторы: Аксельруд, Зыков, Мельник, Николаев, Панин

МПК: B24B 57/00

Метки: доводочной, инструмент, нанесения, пасты, стержневой

...выполненыоткрытыми в сторону инструмента.На фиг. 1 показано устройстнов исходном положении, на фиг. 2то же, в рабочем положении инструмента,Устройство содержит кольцевуюобойму 1 с основной полостью 2,установленную соосно стержневому инструменту 3. В устройстве имеетсятакже напорная камера в виде допол-.нительной полости 4, соединеннойпосредством магистрали 5 с источником б сжатого воздуха или другойохлаждающей технологической среды.Торец 7 является запорным элементом обоймы 1, так как при контакте,например, с держателем 8 инструмента обеспечивает перекрытие зазора 9.Для подачи доводочной пасты н основную полость 2 служит трубопровод10, соединенный с источником 11донодочной пасты. Полости 2 и 4 сообщаются между собой посредствомзазора...

Номер патента: 1063577

Опубликовано: 30.12.1983

Авторы: Аксельруд, Гольдфарб, Мельник, Николаев, Панин, Суровикин, Школьник

МПК: B23Q 3/00

Метки: закрепления

...действуют инерционные,силы, вызывакщие отклонениеоси инструмента от центра пересечения осей качания, а также имеет место увод оси притира по мере его разжима вследствие неравномерной жесткости в поперечном сечении, чтоснижает точность обработки.Цель изобретения - повышение точности обработки отверстий в частности коротких отверстий имеющих длинуне превышающую диаметра детали,Указ анная цель достигаетсятем, в устройстве для закрепления деталей, содержащем корпус и размещен ные в нем механизмы горизонтального перемещения и качания, выполненные в виде рамки, каретки, шариковых направляющих и двух пар взаимно перпендикулярных полуосей, зажимный элемент на полуосях шарнирно установлен относительно рамки, рамка на полуосях шарнирно и с...

Номер патента: 1039700

Опубликовано: 07.09.1983

Авторы: Аксельруд, Мельник, Панов

МПК: B24B 33/00

Метки: вращения, доводки, поверхностей, станок

...в притир, гдеона центрируется притиром и удерживается магнитным полем электромагнита, что позволяет исключить забои на отсечных кромках прецизионных деталей, например при доводке деталей топливной аппаратуры и гидроаппаратуры.Деталь, являясь якорем электромагнита, катушка которого включается и конце цикла доводки и выклю" чается после зажима очередной де-, тали в плавающем приспособлении, намагничивается перед выводом: ее из притира и выносит на себей шлам, образовавшийся в процессе доводки, что повышает работоспособность абразивных зеренПлавающее приспособление снабжено упором с датчиком положения обрабатываемой детали, связанным с блоками управления катушкой электромагнита, Дополнение плавающего приспособления упором с датчиком...

Номер патента: 1036505

Опубликовано: 23.08.1983

Авторы: Аксельруд, Мельник, Орлов, Панин, Семенова

МПК: B24B 37/02

Метки: доводки, отверстий, станок

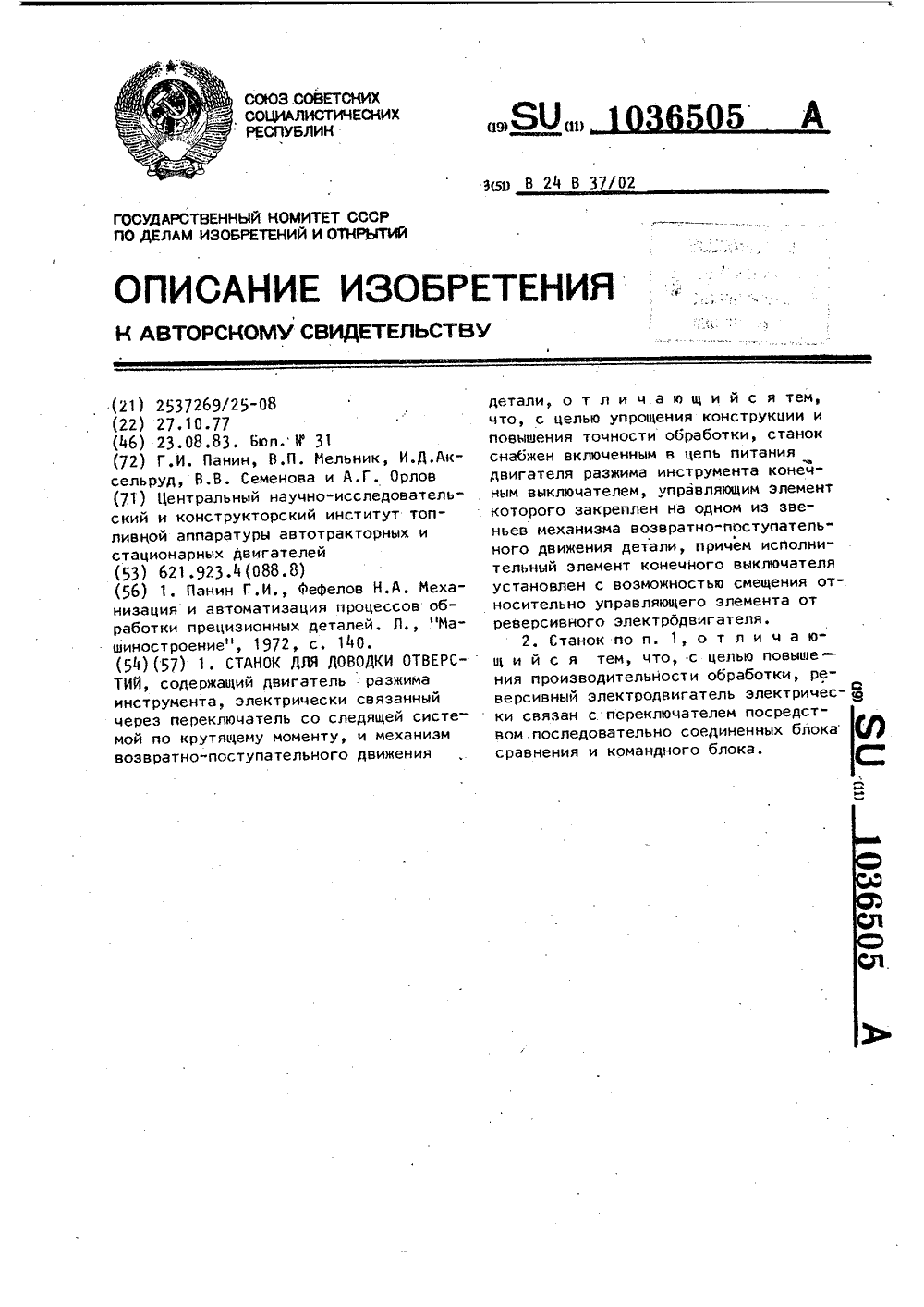

...последовательно соединенных блока сравнения и командного блока.На чертеже показана электромеханическая схема станка.Притир 1 жестко связан в осевом направлении со шпинделем 2.Коническая оправка 3 соединена со штоком 4, который через упорные подшипники 5 и винтовую пару гайка 6 - винт 7) связан с электродвигателем 8 для разжима инструмента. Указанные составные части смонтированы в виде единого узла доводочной головки, находящегося в верхней части-станка и имеющего возможность совершать установочное движение. В стойке, смонтированной на столе станка, расположен пневмоцилиндр 9 с рейкой 10, зубчатым колесом 11, соединенным с рейкой 12 доводочной головки. В нижней части станка расположен электродвигатель 13 связанный через...

Номер патента: 1017365

Опубликовано: 15.05.1983

Авторы: Аксельруд, Горшков, Копыт, Коростылева, Трахтенберг

МПК: B01D 21/01, C02F 1/56

Метки: осветления, суспензий

...с полиакриламидом, отстаивают и осветленную воду сливают.П р и м е р 1 . Разделяют хвосты45 флотации Роздальского ПО "Сера". Они представляют собой устойчивую суспензию известняк-вода. Для разделения берут суспензию, содержащую 5 г твердого вещества в литре, и помещают в стеклянный цилиндр емкостью 1 л. Добавляют 2 мл 0,54-ного раствора привитого сополимера метилакрилата с полиакриламидом, размешивают суспензию 12 с шестикратным подьемом и 55 опусканием мешалки. Полное осаждение частиц суспензии до содержания твердого во взвеси до 10 мг/л ) и осветление жидкости наступает через 10 с после прекращения перемешивания. Для сравнения проводят параллельно осаждение такой же дисперсии с применением флокулянта полиакриламида в таком же...

Номер патента: 998330

Опубликовано: 23.02.1983

Авторы: Аксельруд, Бороховский, Гордиенко, Дацко, Молчанов, Мота, Семенишин

МПК: C01B 17/12

Метки: нерастворимой, серы

...температуре 65-70 С 10-12 мин,30 4 после чего соотношение серы и растворителя доводят до 1:(30-35), мельницу герметично закрывают, приводят во вращение и осуществляют измельчение серыопри температуре 65-70 С в течение 50-55 мин, После измельчения экстракт содержащий растворимую серу, отфильтровывают, а остаток растворителя из нерастворимой серы удаляют продувкой воздухом или инертным газом, нагретымодо температуры 65-70 С, Полученный продукт представляет собой порошок, содержащий 95,9-97, 1% нерастворимой серы.П р и м е р 1, 1000 г серы сорта 9995 расплавляют и смешивают с 25 г стабилизатора (гексахлорпараксилола) при температуре 140 С, Затем расплавснагревают до 210 С и выдерживают при этой температуре 30 мин. Тонкую струю...

Номер патента: 977287

Опубликовано: 30.11.1982

Авторы: Аксельруд, Одноколов, Рафаильский, Скорик

МПК: B65B 11/22

Метки: завертывания, предметов, прямоугольных

...124 фиг.3) вручную укладываются на ленточный конвейер 18питателя 1. При этом оператор можетодновременно двумя руками укладыватьна конвейер набор из 4-6 предметов.Такой способ обеспечивает воэможность повышения производительностиустройства по сравнению с известным,где предметы необходимо помещатьмежду толкателями цепного конвейера,и поэтому оператор может одновременно укладывать не более двух. предметов,Под действием кулачка 28 ползун25 через тягу 24 поворачивает рычаг23 против часовой стрелки (фиг.4 и5). При этом постоянно вращающаясяполумуфта 22 входит в зацеплениес полумуфтой 29, в результате чегозвездочка 30 через цепную передачуприводит во вращение приводной барабан 17 ленточного конвейера 18.После перемещения конвейера 18...

Номер патента: 965615

Опубликовано: 15.10.1982

Авторы: Аксельруд, Мельник

МПК: B23B 31/20

Метки: закрепления

...установлена с возможностью перемещения в выполненном в стенке наружного стакана пазу,На фиг.1 изображено приспособление, продольный разрез; на фиг.2то же, поперечный разрез;5 Приспособление состоит из отжимной планки 1, сжимающей пружину 2,связанную с цангой 3, в которуюустанавливается обрабатываемая де- аталь 4. Цанга с пружиной установлена в полости внутреннего стакана 5,связанного с крестовиной б осямив свою очередь, крестовина связанас наружньм стаканом 8 осями 9. Приспособление работает следующимобразом,При нажатии на отжимную планку 1происходит сжатие пружины 2 и подъемцанги 3, Последняя раскрывается и в20нее устанавливается обрабатываемаядеталь 4. После снятия давления отжимная планка под собственным весомопускается, освобождая...

Номер патента: 962681

Опубликовано: 30.09.1982

Авторы: Аксельруд, Гамарник, Забережный, Романов, Скормин, Чернявский

МПК: F21V 31/00

Метки: ввода, водозащищенный, проводов, светильник

...А-А на фиг. 2.Устройство ввода проводов содержит р коаксиальные цилиндрическую втулку 1, ни закрепленную торцом на корпусе светиль ника 2, клеммную втулку 3 с токопрово-в дами 4, также закрепленную на корпусе 5 пр светильника 1, На цилиндрической втулке к 1 смонтирована гайка 5 с П-образным поперечным сечением и прокладкой 6 для уплотнения проводов с шайбой 7, На цилиндрической втулке 1 смонтирована 1 О опорная втулка 8 с радиальными выступами 9 и 10, а гайка 5 имеет упоры 11 для одновременного контактирования с одним из радиальных выступов опорной втулки 8, 15Для подвода электроэнергии к све 1 гильнику устанавливают клеммную втулку 3 в отверстии светильника 2, закрепляют ее, например, гайкой. Затем закрепляют на светильнике 2 втулку...

Номер патента: 921811

Опубликовано: 23.04.1982

Авторы: Аксельруд, Журавлев, Ильин, Мельник, Панин, Страдов

МПК: B24B 33/06

Метки: доводки, отверстий, приводом, притира, разжима, станка

...геометрической формы. Это гарантирует необходимую величину съема при доводке отверстий, имеющих максимальный размер. Кодовые выходы измерителя 13 связаны с установочными входами соответствующих триггеров счетчика 14(.Устройство работает следующим образом.Перед обработкой деталь ставят на измерительную позицию и измерителем 13 производят измерение величины диаметра отверстия, подлежащего обработке. После измерения код размера записывается в счетчик 14, который в дальнейшем работает по принципу досчета, т.е, обеспечивается малое время обработки большого исходного диаметра и большее эремя обработки малого диаметра. 1ние скорости раэжима притира с ускоренной на рабочую. Одновременно сигнал с выхода порогового элемента 2поступает...
