Онищенко

Номер патента: 745921

Опубликовано: 05.07.1980

Авторы: Гулезов, Кудрин, Ложешник, Мавриенко, Онищенко, Толчинский, Харитонов

МПК: C11B 1/06

Метки: масла, маслосодержащего, отжима, пресс, растительного

...в приемную камеру 1,где он захватывается подающим витком 4, поступает на витки б давления и часть масла из него отжимается в зеерном цилиндре 2, Затемчастично обезжиренный материалпоступает в кулачковую насадку 7с основаниями в виде равностороннего треугольника 8, смещенных одноотносительно другого под углом, гдепроисходит разделение одного потокаматериала на три потока в трех каналах 13, образованных внутреннейповерхностью зеерного цилиндра 2 нбольшими боковыми гранями 12, в результате чего понижается общее максимальное давление в прессе и давление на отдельных витках, что вызывает ускорение продвижения материала к следующему витку давленияи кулачковой насадке. При этом происходит интенсивное перемешиваниеи отжим масла из прессуемого...

Номер патента: 745896

Опубликовано: 05.07.1980

Авторы: Берлин, Задонцев, Колесник, Онищенко, Скворцов

МПК: C07C 103/30

Метки: алкилиден-бис-амидов

...80 оС.Горячую реакционную массу фильтруютот катионита и охлаждают. Выпавшиекристаллы сушат наа фильтре при темопературе 85 С. Масса сухого продук, та 3,9 г. Еще 2,9 г кристаллов выде;ляют упариванием маточника с последующей экстракцией хлороформом, отгонкой хлороформа и сушкой. Общийвыход метиленбисметакриламида 93 5фР рт. пл. 167-170 С. Катализатор и маточник могут быть использованы многократно.П р и м е р 2. В аппарат с мешалкой загружают 6,8 г (0,1 моль) метакриламида, 2,9 мл 38-ного формалина(0,04 моль) 1,6 г ПСФХ, 21 мл маточника, полученного в примере 1 (послепервичной кристаллизации), перемешивают 3 ч при 80 оС, выпавшие крис-.таллы вместе с катионитом фильтруют,сушат, затем растворяют в 100 мл1 орячего этанола. После...

Номер патента: 744851

Опубликовано: 30.06.1980

Авторы: Бредун, Комарова, Онищенко, Суворов

МПК: H02K 5/16

Метки: подшипниковый, узел, электрической

...цилиндричес -кую часть (буртик) 11 и технологические отверстия 12.Цилиндрический буртик 11 служит,например, для создания необходимойтолщины клеящего слоя под плоскойповерхностью .втулки 4, Отверстия12 служат для временного технологического закрепления втулки 4 винтами до отверждения клеющего слоя.Выступы 10 служат для закрытия подшипника крышкой. Часть 8 крышкиимеет углубления 13 и 14 и, расположенную по периФерии, конуснуюповерхность 15, а часть 7 имеетвыступы 16.Сборка подшипникового узла производится известным способом кромезакрытия подшипника крышкой,Подшипник закрывается следующимобразом.Выступы 16 вводят в зацеплениес упорной шайбой 6 поворотом крышкис помощью специального ключа, вводи"мого в углубления 14. Другие углубления 13...

Номер патента: 744724

Опубликовано: 30.06.1980

Авторы: Березин, Кимарский, Кузовлев, Онищенко, Федонин

МПК: G11C 11/40

Метки: запоминающее, матричное

...эмиттеры первого и второго транзисторов соединены с шиной нулевого потенциала и базами четвертого и. пятого транзисторов, эмиттер третьего транэистора соединен с первой разрядной шиной; эмиттер четвертого транзистора подключен к адресной шине, эмиттер пятого транзистора подсоединен ко второй разрядной шине, усилители считывания, каждый из которых " выполнен на четырех транзисторах, базышестого и седьмого из которых подключены к шине нулевого потенциала и эмиттеру восьмого транзистора. эмиттер девятого транзистора соединен с базой шестого транзистора, информационную шину, шину питания, шину разрешения считывания и шину счить 1 вания, в нем вторые коллекторы первых транзисторов каждой группы ячеек памяти подключены к...

Номер патента: 742938

Опубликовано: 25.06.1980

Авторы: Корзун, Онищенко

МПК: G06F 9/50

Метки: приоритета

...последовательного отроса20 гна ваде 10 постоянно присуттвуетг .нулевой потенциал, В з-.ам режиме пос.ле снятия запроса к обмену с входа11 отработавшего узлаОпрос распространяется на узел 1 следующего25 канала, обслуживающий абонент сменьшим приоритетом. П-,и наличииуправляющего патен.,нала на ваде :0устанавливается уаовень логическойединицы во время обмена с абонентомЯ и снимается при неабходимт"ти выборанового абонента) реализуется гриоритетный режим, В этом режиме послеснятия уровня логической единицысо входа 10 опрос начинается с узлаобслуживающего абонент с наивысшим приоритетом.В режиме послецовательного опросана элемент 9 И поступает сигнал логическога нуля. При отсутствии на входах 3 сигналов запроса к обмену нанулевых...

Номер патента: 741168

Опубликовано: 15.06.1980

Авторы: Онищенко, Сапига

МПК: G01R 19/04

Метки: амплитуды, напряжение, переменного, постоянное

...амплитудой и крутящей спада. Амплитудный З 0селектор 3 выделяет и передает насвой выход сигнал Формирователя 2вплоть до уровня порога, устанавливаемого на втором входе частотнымдетектором 535В исходном состоянии, т.е, приотсутствии напряжения на выходе частотного детектора 5, интегратор 4отслеживает нулевой уровень.При подаче на вход устройствасигнала, частота повторения которого 40соответствует, например, среднейчастоте рабочего диапазона, компаратор 1 выдает усиленный сигнал, который запускает последовательно формирователь 2, селектор 3 и интегратор 4. На выходе последнего появляется восходящее пилообразное напряжение,. Одновременно , с этим частотный детектор 5 формирует постоянноенапряжение, отображающее частоты 50повторения...

Номер патента: 740696

Опубликовано: 15.06.1980

Авторы: Алехин, Козленко, Онищенко, Филиппов

МПК: B66C 13/54

Метки: верхних, вышка, обслуживания, помещения, участков

...снаб. Южена съемными балками с ходовыми ка. ретками и установленной на нижней раме монтажной лебедкой, подъемный канат которой закреплен посредством захвата ча съемной балке, а верхняя рама06964ты 9, отведенные при подъеме вверх, не окажутся выше съемных балок 5 так, что станет возможным их крепление на съемных балках. Затем крановую тележку 14 с помощью сцепки 15 соединяют с вышкойУправление работой вышки осуществляется с пульта управления 16. 3 74снабжена крепежными элементами, фиксирующими вышку на съемных балках,На фиг. 1 показана вышка, общийвид, на фиг, 2 - то же, вид сверху;на фиг. 3 - то же, при монтаже на кран;на,фиг. 4 - то же, вид сбоку.Вышка для обслуживания верхнихучастков помещений содержит верхнююраму 1, нижнюю раму 2,...

Номер патента: 740520

Опубликовано: 15.06.1980

Авторы: Афанасьев, Глебик, Индейкин, Онищенко, Пилипенко, Таталин

МПК: B29H 17/28

Метки: обрезиненного, отбора, полотна, раскроенного, стыковки

...47. В продольные пазы поводков 46 введены шпильки со щдяпкамн 48, установленные на трубах з 44 и обеспечивающие перемещение выруб относительно поводков 46 лишь в продольном направлении Последних.Концы каната 7 (фиг. 5) закреплены, на стержнях 49, ударживающих канат 7 О в натянутом состоянии при помощи пружин 50, установленных в корпусах,51, которые шарнирно связины с каретками 8, и 10.Устройство работает следующим Об разомПодаваемая транспортером 11 двигательно-резательной машины (фиг,2) раскроенное обрезиненное Податно (на фиг.1 не указано) поступает в зону отбора, а 2 О транспортер 11 двигатель-резательной машины отключается, На каретках 9 и 10 включаются эдектромуфты 27 (фщ . 3). Электродвигатели 16 вращают шестерни 29, которые при...

Номер патента: 738090

Опубликовано: 30.05.1980

Авторы: Локтева, Онищенко

МПК: H02P 7/44

Метки: переменного, электроприводом

...подключен к регулятору 4 скорости, а выход регулятора скорости - к делительному блоку5. Выход делительного блока 5 связанс элементом 9 сравнения задающегосигнала тока статора 1 в координатах с 1-1, связанных с вектором токастатора дь, и сигналом обратной связиВыход элемента 9 сравнения под соединен к регулятору 2 тока, Выход регулятора 2 тока связан с однимиз входов сумматора 14, На второйвход сумматора 14 подключен выход координатного преобраэонателя 16 (сиг нал Х, компенсирующий влияние других фаз статора и ротора) . Выход сум-матора соединен с первым нходом координатного преобразователя 15В канале регулирования. реактивноЗ 0 го тока задающий сигнал 1 в синхронных осях х,у, связанных с вектором напряжения сети Оь, поступает навход...

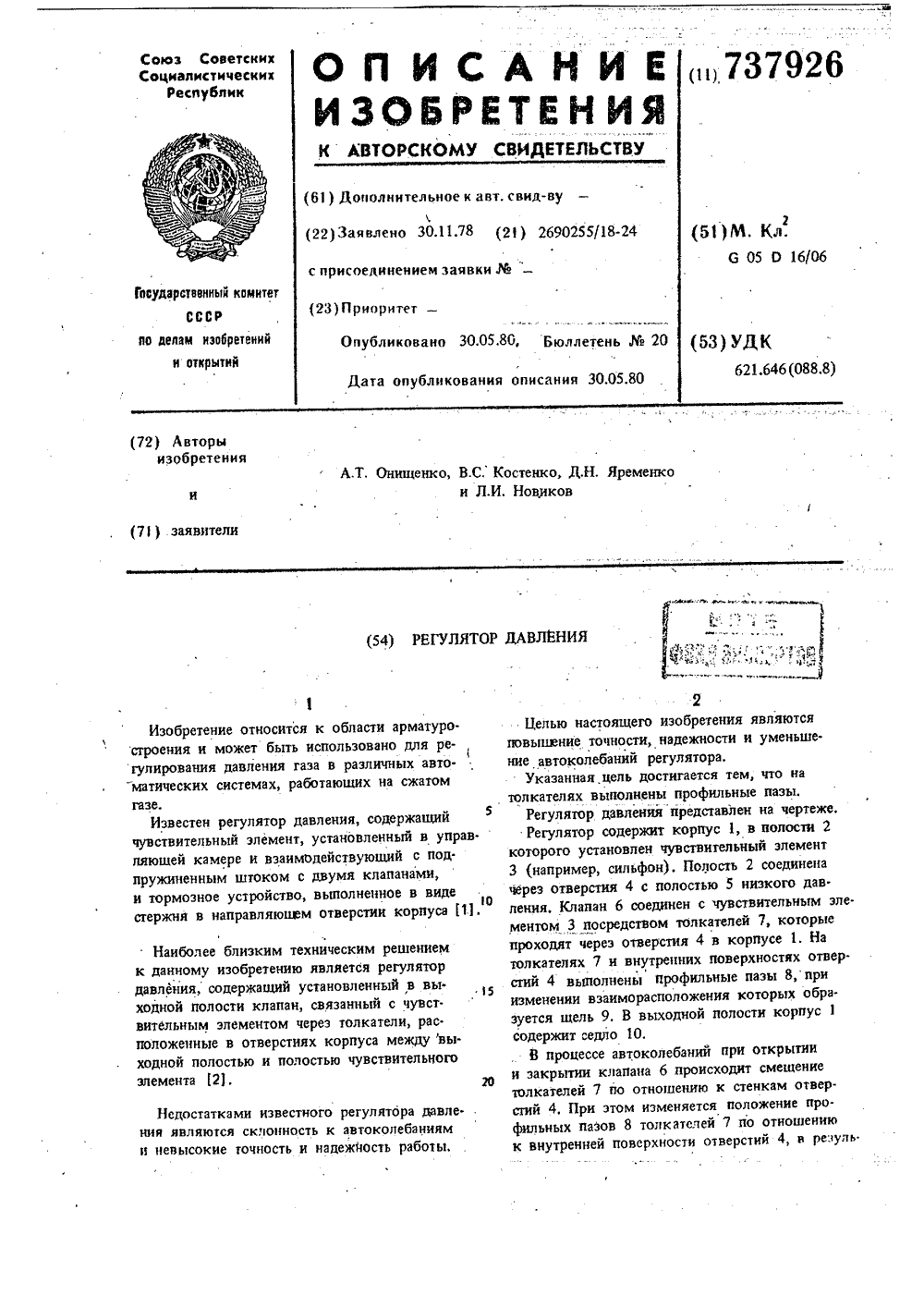

Номер патента: 737926

Опубликовано: 30.05.1980

Авторы: Костенко, Новиков, Онищенко, Яременко

МПК: G05D 16/06

Метки: давления, регулятор

...которых образуется щель 9. В выходной полости корпус 1содержит седло 10.В процессе автоколебаний при открытии20и закрытии клапана 6 происходит смешениетолкателей 7 по отношению к стенкам отверстий 4, При этом изменяется положение профильных пазов 8 толкателей 7 по отношениюк внутренней поверхности отверстий 4, в резуль.737926 изобретения Формула10 Рдпр,ЦНИИ Тираж Заказ 2662Подписное Фищиал ППП "Патент" г, Ужгород, ул. Проект 3тате чего увеличивается (при открытии) или уменьшается (при закрытии) проходное сечение щели 9. При движении клапана 6 к седлу 10 увеличение гидравлического сопротивления щели 9 ограничивает расход газа в полость 2 чувст. вительного элемента 3, в результате чего на. кладывается ограничение на...

Номер патента: 737434

Опубликовано: 30.05.1980

Авторы: Арутюнян, Гулезов, Желобай, Канунников, Коваленко, Ложешник, Мавриенко, Онищенко, Шередеко

МПК: C11B 1/10

Метки: вертикальный, противоточный, шнековый, экстрактор

...наибольшее смещение вибрирующего" элемента относительно оси вала загрузочйой колонны 1 (амплитуда 8-10 мм)для вибрирующего элемента (конуса)экстракционной колонны 2 наилучшейформой отверстий является окруность.При этом уменьшение количества отверстййот основания конуса 14 к еговершине с одновременным изменениемих диаметра способствует прохождениючерез него наибольшего количестВа1 рОэкстрагированного материала с минимальным содержанием в нем экстрагента и необходимое для расчета пружины наибольшее смещение конуса 14 относительно оси вала экстракционнойколонны 2 (7-10 мм) .5Выбранная форма вибрирующего элемента для загрузочной колонны обеспещнает наименьшее сопротивление движению экстрагируемого материала (нетребуется повышение мощности...

Номер патента: 737240

Опубликовано: 30.05.1980

Авторы: Гулезов, Гусев, Кудрин, Ложешник, Макеев, Онищенко, Спинов, Толчинский, Харитонов

МПК: B30B 9/12

Метки: масла, отжима, пресс, растительного

...послу 1 пает 1 во 1 входное отверстие 2 иорпуса 1, пде подх 1 ватываепся двумя витающим 1 и насадками витков,7, продвигается к промежутонно 1 му кольцову б, .на,котором ра(сположены выступы лрапециевидной формы с щриволинейными,выпуклыми гранямипричем угол между двумя юоседними высту 1 па 1 ми уменьшается от 120 до 30 в нант 1 равлании 1 к выходнюму олварстию. По п 1 ромежутсчному юльцу б материал леремещаепся под на 1 пюром материала, сходящего со второй насадни,вилк 1 ов 7,и под 1 вергаепся дополнительному упло-пнению. В 1 ращающиеся высту 1 пы 9 уменьшают у 1 плотнение, непрерывно 1 взрыхляя материал. Особеива пгнтенсиэное перемешивание и взрыхление цроисходит 1 в месте прохожденвя,высту 1 пюв 9 че 1 рез пазы,10 ножей 4. В...

Номер патента: 737233

Опубликовано: 30.05.1980

Авторы: Бельмас, Исмаилов, Колосов, Онищенко

МПК: B29H 7/22

Метки: лент, резинотросовых, стыковки

...тросы стыкуемых концов с перекрытием относительнодруг друга.Коэффициент перекрытия, равный отношению числа тросов в стыке к числу тросов 15в ленте, выбирают, например, равным 2.В промежутки между тросами укладывают резиновые прослойки, на которые накладывают слой резины для сердечника, обкладочную резину и прикатывают роликом 20стыковое соединение.Производят вулканизацию стыкового соединения на участке 1 длиной 1 ь на которомотсутствуют концы тросов. Длину 1 т выбирают равной не менее 3/4 общей длины 1 25места стыка.После окончания вулканизации местостыка растягивают, например, при помощилебедки, контролируя при этом растягивающее усилие Р, равное 70 - 80% разрывного усилия Рв завулканизованном участке 1 т,Не снимая внешнего...

Номер патента: 736084

Опубликовано: 25.05.1980

Авторы: Кириллов, Коростелев, Костин, Михальченко, Николаев, Онищенко, Переверткин, Семеновский, Суворов, Толокольников, Устимов

МПК: G06F 3/04

Метки: ввода, данных, эвм

...канала,В зависимости от задаваемого си гналас помощью блока 8 коммутации и блокировки блок 3 решает вопрос подлежит данный канал вводу в ЭВМ илинет, и выдает сигнал об этом в блок7 уп 15 авления,Состав вводимых параметров задается со стороны ЭВМ через второйвход 9 устройства.Если служебная информация номера каНала подлежит вводу, то блок3 выдает ее в блок 10 Формирования ц)машинных слов, Блок 4 разреженияданных позволяет решать вопрос Овводе отсчета по признакам, которыеон выявляет в потоке данных подаваемых на его вход. Блок 4 может блоки- у овать ввод даннь:.". по си гн алу стблока 8 и сев 1 посылки сигнала в блок1 пр в в е, и яБлок 5 выделяет служебную инфор -мацию времени и посылает ее в бгок10 для гыдачи в ЭВМ. Кроме того...

Номер патента: 734854

Опубликовано: 15.05.1980

Авторы: Ищенко, Онищенко

МПК: H02K 5/22

Метки: переменного, электрическая

...щитам и коробкевыводов. 15На торцовой поверхности подшипникового щита 2 выполнено отверстие 6 для прохода наружу оболочки выводных проводов7, На наружной цилиндрической поверхности щита 2 вблизи от отверстия 6 имеется плоский участок 8, на котором закреплена коробка 4 выводов. Плоский учаоток 8 цилиндрической боковой поверхностишита 2 с трех сторон снабжен буртиками 9, на опорной поверхности каждого из которых выполнен паз 10, На торцовойповерхности щита 2 вокруг отверстия 6с переходом к участку 8 выполнен выступ 11, который может быть ступенчатым.В нижней части коробки 4 выводов имеР ются с трех сторон выступы 12, а на четвертой стороне - выступ 13 в виде язычка.После прохода выводных проводов 7через отверстие 6 и подсоединения их...

Номер патента: 734026

Опубликовано: 15.05.1980

Авторы: Богданов, Онищенко

МПК: B60K 15/00, G01M 17/00

Метки: диагностике, расхода, средства, топлива, транспортного

...вентилями 8 и 9 и электроЭО магнитами 10 и 11,Колено 5 О -образного манометраснабжено двумя разномасштабнымишкалами 12 и 13, каждая из которыхподсвечивается отдельными источниками света 14 и 15, электрическисоединенными с электромагнитами 10и 11 запорных вентилей 8 и 9. Каждый источник света снабжен экранами 16 и 17,Источники света и электромагнитывключаются в электросеть с помощьюпереключателя 18,Переключатель 18 имеет три положения (см.Фиг.4):1 - источники света и электромагниты выключены;П - включен источник света 14 иэлектромагнит 10 запорного вентиля 8 уП 1- включен источник света 15 иэлектромагнит 11 запорного вентиля 9.При испытании автомобиля требуется произвести контроль расхода топлива как при холостых оборотах, таки при полной...

Номер патента: 728973

Опубликовано: 25.04.1980

Авторы: Арцев, Афанасьев, Клименко, Олейников, Онищенко, Пискунов

МПК: B21J 13/06

Метки: баба, молота, паровоздушного

...такого устройства является низкая стойкость и частые поломки.Целью изобретения является повышение с ка службы.Это достигает тем их количество выбираю меров соединяемых плго оборудования. ет быть выполнена из стали. мощности ковочно Нижняя плита мож нзносостоикнх марок Формулаобретения Баба паровоздушн из набора плит, о тем, что, с целью п она снабжена фигур сяабж олот о про иля и вставк тактирующих плосканалогичного профнлв них,Источни тях плит в лнены пазыэмещены я и вставки бражена баба пароводнабора плит 1,х плоскостях и информации,ание при экспертизеовочное производст 2 и 3, Навыполненытавка 5. принятые во вним 1. Кузнечно-штам 4, 1974, с. 48-49 азмещена а в контактирующи иены пазы аналогичн размещены в них. На чертеже изо...

Номер патента: 727679

Опубликовано: 15.04.1980

Авторы: Арутюнян, Гулезов, Дехтяр, Кудрин, Ложешник, Огилец, Озолин, Онищенко, Спинов, Харитонов, Шередеко, Щербаков

МПК: C11B 1/10

Метки: противоточный, экстрактор

...Установка подпружиненных кожуховвокруг цилиндров предотвращает накопление на них частиц шрота, прошедшихс растворителем или с мисцеллой через ситовые поверхности,45 Такое выполнение экстрактора позволяет повысить производительностьпутем интенсификации массообмена вкипящем слое за счет увеличения активной поверхности частиц в процессеэкстракции.Предложенный экстрактор целесообразно использовать при экстракциимолотого ядра семян подсолнечникаили сои при получении муки или крупки богатыми протеинамн, используемыхв кондитерских и хлебопекарных изделиях пищевой промышленности,Формула изобретения 1, Противоточный экстрактор, пое.тмущественно для извлечения растительных масел, содержатпий два параллельных гориэонтальттых шнека,...

Номер патента: 726080

Опубликовано: 05.04.1980

Авторы: Варшавер, Калмыков, Круглова, Кутянин, Мильготин, Онищенко

МПК: C07C 49/17

Метки: диацетонового, спирта

...целевого продукта.Поставленная цель достигается способом очистки ДАС, полученного альдольной конденсацией ацетона в присутствииоснования, например гидроокиси калия,путем обработки реакционной массы водным раствором бисульфита натрия в коли"осадок отделяют, например,отФильт)овывают, реакционную массу нейтрализуют иподвергают дистилляции.Получают ДАС с выходом 92,6%,:Содержание основного- вещества в продукте 99,39%,П р и м е р . 500 г техническогоацетона, содержащего 0,019 едкогокали выдерживают 5 ч при 10 С. Полуочают смесь следующего состава, вес.%:ацетон 80,22, вода 0,40, окись мезитила 0,48, ДАС 17,40, триацетоновыйспирт 0,20 форон 0,18, неиндентифицированные примеси (суммарно) 0,88,Для выделения ДАС одну часть смеси (250 г)...

Номер патента: 725260

Опубликовано: 30.03.1980

Авторы: Гарипов, Онищенко, Попов

МПК: H04L 17/02

Метки: информации, передачи

...выбирает существенные выборки, попадающие затем в блок 2 буферной памяти, Этот блок по импульсам, приходящим на его управляющий вход с выхода управляемого делителя 6 частоты, выдает коды существенных выборок на регистр 3. В этом регистре помимо информационных разрядов добавлен один разряд для служебной информации, в который записывается единица, если устройство работает в нормальном режиме, и нуль, если устройство работает в особом режиме. Информация с регистра 3 вместе со служебной параллельным кодом поступает в выходной согласующий блок 4, где преобразовывается к виду, удобному для передачи, и затем проходит на выход устройства. Так, с каждой существенной выборкой передается служебная информация о режиме работы устройства.Счетчик...

Номер патента: 724534

Опубликовано: 30.03.1980

Авторы: Олейников, Онищенко, Стадник

МПК: C08J 9/36

Метки: вулканизованной, пористой, резины

...различных температурах возТемпература в усадочной камере, С5 духа в ней, Результаты определения конт- известрольной усадки (усаженной резины) приведены в табл. 4. Условия предла- гаемый Габлнца 4 120 40 0,483,70 1 О Граничные 0,22 17 Контрольная усадка по ГОСТ 12632 в , %Температура в .усадочной камере, С 80 2,88 0,58 Промежуточные Условия 0,35 3,72 В ыходящне за пределы заявляе. мых 130 30 0,13 2,69 15 120 40 0,12 1,42 Граничные 80 0,28 Промежуточные,130 30 0,16,2,69 Выходящие за границы заявляемых Таблица 3 30 Контрольная усадка по ГОСТ 12632 в , %Давление воздуха в усадочной камере, Па Условия 0,68 0,29 Граничные Промеж уточнь 1 е 0,3 О 0,18 Выходящие за пределы заявляемых 0,1 2,1 10"0,30,69 40 Таблица 5 Контрольная усадка по...

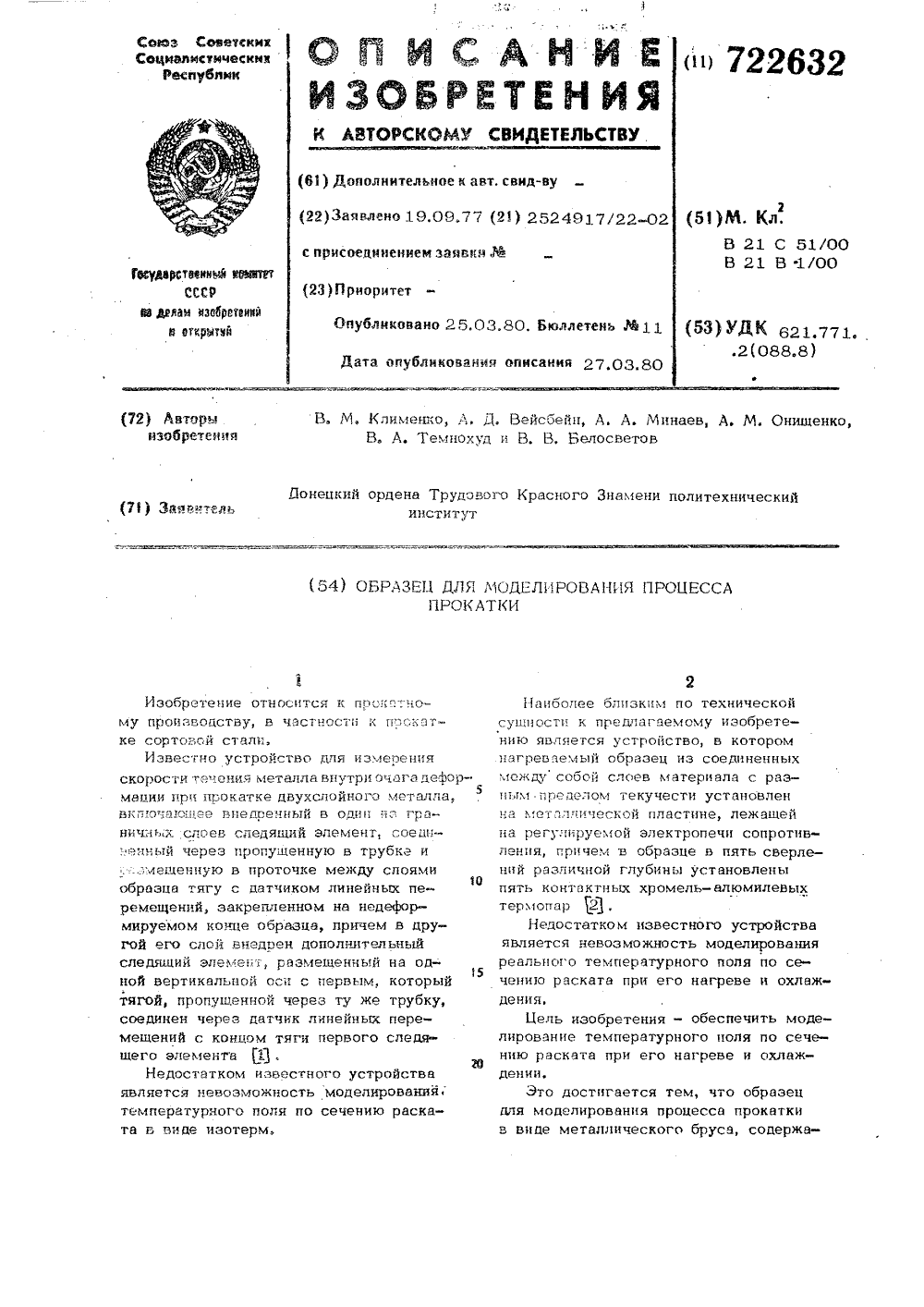

Номер патента: 722632

Опубликовано: 25.03.1980

Авторы: Белосветов, Вейсбейн, Клименко, Минаев, Онищенко, Темнохуд

МПК: B21C 51/00

Метки: моделирования, образец, прокатки, процесса

...равномерном охлаждении предла 45 гаемого образца для моделирования процесса прокатки происходит равномерное охлаждение всех слоев по сечению раската. При этом слои металла в виде цилиндров, у которых предел текучести каждого последующего от центра сечения раската больше предыдущего, имеют иэотермический характер распределения температуры и мо:делируют неравномерное температурное поле, а именно уменьшение температуры от центра к поверхности.На фиг. 1 изображен предлагаемый образец дня моделирования процесса прокатки по сечению раската, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 сечение й-А на фиг. 1.Для получения температурного поляс равномерным нагревом предлагаемыйобразец помешают в печь. При нагревепостоянным...

Номер патента: 721844

Опубликовано: 15.03.1980

Авторы: Гарипов, Добрица, Онищенко

МПК: G08C 15/06

Метки: адаптивной, временной, дискредитации, многоканальных, системах, телеизмерительных

...разности 9, управляемыйгенератор импульсов 10, относящиесяко второму измерительному каналу, иблок вычисления взаимной корреляционной функции 1 1, связывающий первый ивторой измерительный каналы.Устройство работает следующим образом.Измерительный сигнал поступает навход ключа 1,.после дискретизации потовдискретных отсчетов поступает с выходаключа 1 по каналу связи 2 нв вход блока 3. Блок 3 осуществляет операциювосстановления исходного сигнала по егодискретным отсчетам. Восстановлениесигнала этим блоком осуществляется, супреждением, т.е. блок 3 представляетсобой перестраиваемый предсказатель.На вход блока 4 поступает восстановлен 5 0 15 20 25 30 35 40 45 Ы ный сигнал с выхода блока 3 и исходныйизмерительный сигнал со входа...

Номер патента: 720754

Опубликовано: 05.03.1980

Авторы: Бородин, Гарипов, Кантор, Коростелев, Костин, Онищенко, Переверткин

МПК: H04J 3/00

Метки: временным, информации, каналов, многоканальное, передачи, уплотнением

...соответствует нормальному режиму работы устройства. Код выборки с входного регистра 1 сравнивается в решающем блоке 2 по какому-либо алгоритму сжатия с кодами существенных выборок, хранящимися в блоке 3, при этом код текущей выборки записывается на разрядный регистр 4. В результате сравнения определяется, является ли выборка существенной или избыточной, Если выборка избыточна, то ее код не записывается в блок 3. Если же она существенна, тогда ее код через регистр 5 записывается в блок 3 по импульсу записи с синхронизирующего выхода блока 2, который проходит через открытый третий элемент И 24 на синхронизирующий вход блока 3, При этом на выходе сигнализации неизбыточности выборки решающего блока 2 имеет место единичный сигнал, который...

Номер патента: 718756

Опубликовано: 29.02.1980

Авторы: Гусейнов, Донской, Онищенко, Шевский

МПК: G01N 1/18

Метки: проб, сокращения

...выполнен в виде кармана и снабжен патрубкомвывода пробы.На чертеже изображено предлагаемоеустройство, общий вид,3 Устройство состоит из трубоп в котором выполнен сектор 2, пере в цилиндр 3, В этом цилиндре ус последующий сектор 4, который переходит в цилиндр б и т. д. Посл потоку, цилиндр б выполнен в виде с патрубком 7 .Секторы 2 - 4 жестко соедине линдра ми 3 - б соответственно. площади сечения сектора и соот щего ему цилиндра равны, Сект линдр составляют делитель, П тельно расположенные делители блок Устройство работает следующим образом.По трубопроводу 1 движется по щий исследованию поток, часть пот падает в первый пб потоку сектор 2,Далее двухфазный поток из сектора попадает в цилиндр 3, в котором на расстоянии равном 10-ти...

Номер патента: 718227

Опубликовано: 29.02.1980

Авторы: Амброжевич, Онищенко, Токарев, Чуйко

МПК: B22D 41/06

Метки: кантователь, ковшей, металлургических

...ковшей; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид 10 по стрелке Б на фиг. 2.Кантов атель металлургических ковшейсодержит поворотную раму 1, смонтированную на опорах 2, на которую устанавливается ковш 3, К раме 1 прикреплены гидроци линдры 4 поворота, имеющие опорный башмак 5 в колодце фундамента. На раме помещены упоры 6 для охвата основания цапф ковша, а на опорах 2 - кронштейны 7.Устройство работает следующим образом.20 В исходном положении рама 1 опущенана опоры 2. На раму ставится ковш 3 с расплавом. Основание его цапф попадает между упорами 6 на раме, Так как в этот момент ролики оперлись на кронштейны 7, 25 сектора 8 уведены от места запирания наковше за счет действия рычажных механизмов, состоящих из тяг 9, серег 10 и...

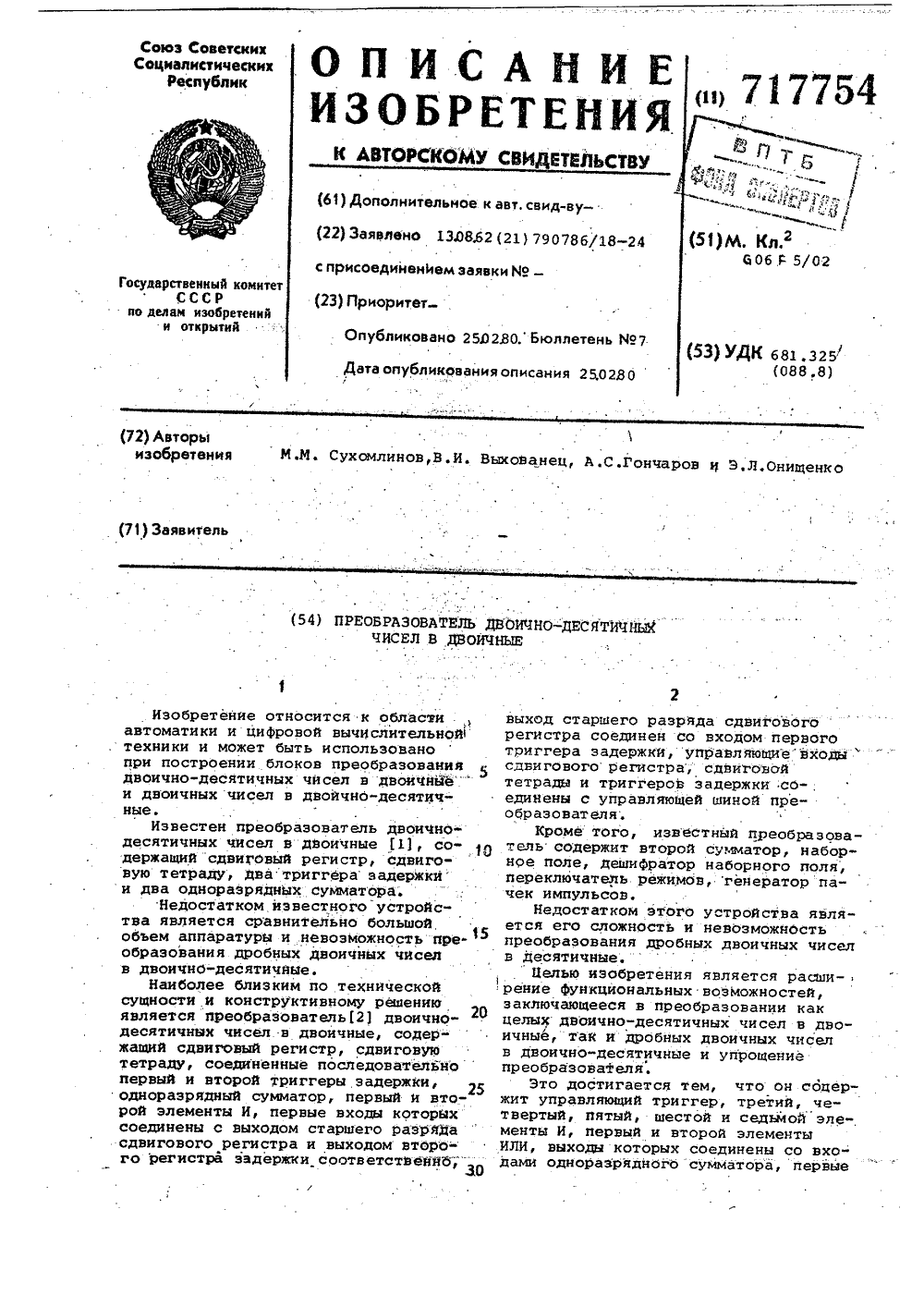

Номер патента: 717754

Опубликовано: 25.02.1980

Авторы: Выхованец, Гончаров, Онищенко, Сухомлинов

МПК: G06F 5/02

Метки: двоично-десятичных, двоичные, чисел

...К (4"(010+се)404 о+.+ ц "01 офОгде И двоичное число, а д.(- цифра-го разряда двоично-десятичногочисла, и. - номер разряда,Предлагаемое устройство работает 60следуЮщим образом.Сигналом по шине .ввод 16 открйваются элементы И 4,12. При помощиустройства ввода (на чертеже не показано) в сдвиговую тетраду 5 зано сится значениЕ старшего разряда двоично-десятичного числа.Посредством импульсов сдвига число из сдвиговой тетрады 5 через элемент И 10 и элемент ИЛИ 15 подается на вход однЬразрядного сумматора 4.На второй вход сумматора через элемент И 9, открытый потенциалом с выхода триггера б, и элемент ИЛИ 14, подается содержимое сдвигового регистра (регистр перед началом преобразования обнуляется) . С выхода сумматора число поступает...

Номер патента: 717749

Опубликовано: 25.02.1980

Авторы: Гончаров, Игдал, Ляхович, Онищенко, Сухомлинов

МПК: G06F 3/06

Метки: вывода, информации

...Одновиб. ЗО печатающего .механи 1о механизма в противоположноераторы 21, 23 служат для блокиров 1 сивходов состояние в результате чегорегистра 3 на время печати одного символа, запрета через элемент 17 ИЛИ на входы эле.чтобы информация в регистр 3 заносиласьтоль ментов И первой группы б" группы и разрешения -ко после печати предыдущего Ъмвола и сдви- на входы элементов И второй группы 5, Тага каретки печатающего механизма 1 щодин ф З 5 ким образом,на входы регистра 3 поступаютшаг, :-.:." - ;"." " ".;.":"-"" "= коды цифр.Импульс с выхода одновибратора 21 кроме Одновременно состояние триггера 13 служитописанной функции выполняет следующее: ус- разрешением,на образование сигнала выводатанавливает триггеры Регистра 3, а также триг- ....

Номер патента: 716868

Опубликовано: 25.02.1980

Авторы: Бажин, Виноградов, Онищенко

МПК: B29H 21/06

Метки: маканых, опудривания

...барабана 3 и представляющего собой гладкийцилиндрический стержень определенной 5массы и длины, щеток 5, закрепленн.ыхна валу 6 и расположенных под барабаном, два ряда форм 7 с изделиями, закрепленными на конвейере 8, фиксатора9, служащего для обеспечения вращенияформ в зоне опудривания во время движении конвейера и планки 10, позволяющейустановить определенный зазор междустенкой бункера и наружной поверхностьюбарабана.Шаг 1 винтовых канавок выбран равным расстоянию между формами 7 на конвейере,Для повышения эффекта опудриванця вкамеру помещают два бункера 2 с. барабанами 3 и щетками 5.Устройство работаетследующим образом. Опудривающий материал, например, тальк из бункера 2 привращении полого барабана 3 захватывается винтовыми канавками...

Номер патента: 716130

Опубликовано: 15.02.1980

Авторы: Онищенко, Шварц

МПК: H02P 3/24

Метки: асинхронного, двухдвигательного, динамического, торможения, электропривода

...в предложенном устройстве для динамическоготорможейия двухдвигательного асинхронного электропривода выход первого выпрямительного моста подключен куказанным двум фазам статорной обмот- рки второго двигателя, а выход второговыпрямительного моста - к тем жедвум фазам статорной обмотки первогодвигателя.На чертеже представлена схемапредложенного устройства для динамического тормбжения двухдвигательногоасинхронйого электропривода,Устройство содержит замыкающиеконтакты 1 и 2, статорные обмотки3, 4, 5 и б, 7, 8, роторы (вигателей9 и 10, роторные переменные сопротивления 11 и 12, выпрямительные мосты 13 и 14, замыкающие контакты 1517, источник переменного тока 18,диод 19, добавочное.сопротивление 20, 25Устройство работает следующим...
