Пресс для отжима растительного масла из маслосодержащего материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

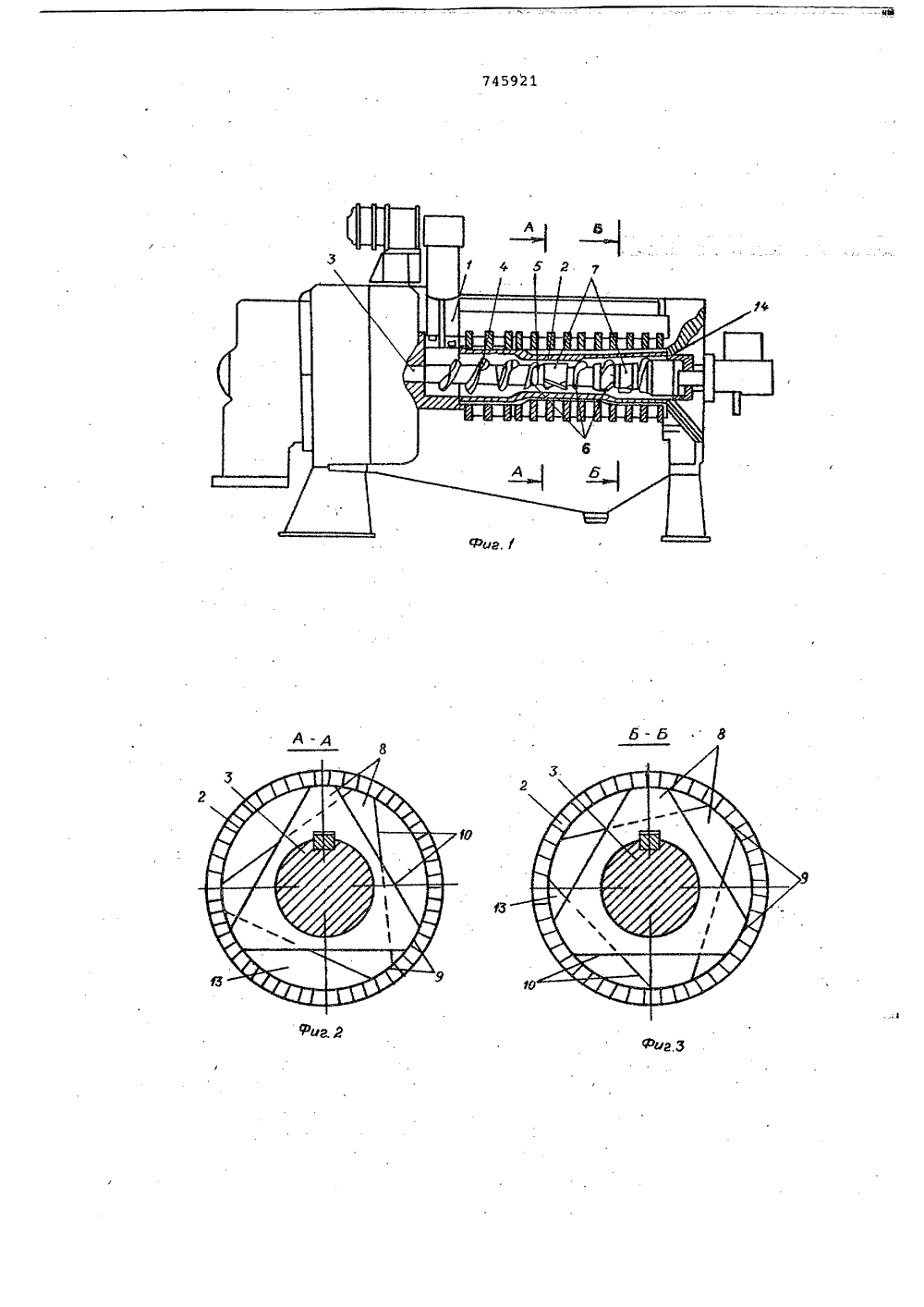

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик футМ 31 Щ(Щ(22) Заявлено 120678 (21) 2627474/28-13с присоединением заявки Мо -(23) Приоритет 22.03. 77Опубликовано 070780. Бюллетень Мо 25 С 11 В 1/06 В 30 В 9/14 Государственный комитет СССР по делам изобретений и открытий(088.8) Дата опубликования описания 070780 В.К. Ложешник, Ю.П. Кудрин, Ю.А, Толчинский,Б,А. Харитонов, В,А. Онищенко, Ю.А. Гулезови П.К. Мавриенко(72) Авторыизобретения Харьковский ордена Ленина политехнический институт имени В,И. Ленина( 54) ПРЕСС ДЛЯ ОТЖИМА РАСТИТЕЛЬНОГО МАСЛА ИЗ МАСЛОСОДЕРЖЩЕГО МАТЕРИАЛА Изобретение относится к масложировой промьпаленности.Известен пресс для отжима растительного масла иэ маслосодержащего материала, содержащий эеерный цилиндр и шнековый вал, на которомукреплены подающий виток, втулки; витки дав,.ения и расположенные между последними насадки, а также нри О емную и разгрузочную камеры 111,В этом устройстве разворот трехгранных призм по винтовой линии против витков давления вызывает дополнительный обратный поток, вследствие чего увеличивается давление на витках, возрастает максималь.ное давление и осевые усилия, что снижает производительность устройст- .ва. 20Целью изобретения является повышение производительности путем уменьшения сопротивления движению потока мезги.Поставленная цель достигается 25 тем, что насадки имеют два основания, каждое иэ которых выполнено в виде равностороннего треугольника с дугообраэно скошенными вершинами, дугообразные стороны основа- О ний по направлению к разгрузочной камере выполнены увеличивающимися, а прямолинейные - уменьшающимися, основание каждой насадки, расположенное со стороны разгрузочной камеры, смещено относительно основания, расположенного со стороны приемной камеры на угол 3-450 по направлению винтовой линии витков давления, при этом соотношение длин дугообразных и прямолинейных сторон составляет 1:28-1:10.На фиг, 1 показан пресс, продольный разрез; на фиг. 2 - поперечный разрез А-А на фиг.1; на фиг. 3 - поперечный разрез Б-Б на фиг.1; на фиг. 4 - кулачковая насадка в аксонометрии.Пресс содержит приемную камеру 1 зеерный цилиндр 2, внутри которого расположен шнековйй вал 3 с подающим витком 4, втулками 5, витками б давления, кулачковой насадкой 7, имеющей основания, каждое из которых выполнено в виде равностороннего треугольника 8 с дугообразно скошенными вершинами и имеющими дугообразные 9 и прямолинейные 10 стороны, смещенные одна относительно другой под углом и образующиевинтовые поверхности трех малых боковых граней 11 и трех больших боковых граней 12, образующих с зеернымцилиндром 2 три канала 13 и разгрузочную камеру 14.Пресс работает следующим образом,Маслосодержащий материал непрерывно подаю в приемную камеру 1,где он захватывается подающим витком 4, поступает на витки б давления и часть масла из него отжимается в зеерном цилиндре 2, Затемчастично обезжиренный материалпоступает в кулачковую насадку 7с основаниями в виде равностороннего треугольника 8, смещенных одноотносительно другого под углом, гдепроисходит разделение одного потокаматериала на три потока в трех каналах 13, образованных внутреннейповерхностью зеерного цилиндра 2 нбольшими боковыми гранями 12, в результате чего понижается общее максимальное давление в прессе и давление на отдельных витках, что вызывает ускорение продвижения материала к следующему витку давленияи кулачковой насадке. При этом происходит интенсивное перемешиваниеи отжим масла из прессуемого материала, а полученный жмых выходитиз пресса через загрузочную камеру14 с однородной структурой, что значительно улучшает его качество перед экстракцией,Такое выполнение пресса с уста"новкой кулачковых насадок с гладкимикриволинейными боковыми гранями, направленными по винтовой линиивитков давления, обеспечивает минимальное сбпротивление движущимся по нимчастицам материала при одновременномотсутствии дополнительного противотока материала, возникающего от формыкулачковой насадки, и способствуетповышению производительности пресса,снижению осыпи материала, уменьшению износа рабочих органов и снижению энергозатрат.При переходе материала из каналавитков давления в каналы кулачковойнасадки вследствие разделения одногопотока на три происходит некотороевскрытие вторичных структур материала в месте раздела потоков, Так как свободный объемканаловнасадки значительно больше свободного объема витка давления, то общее давление и осевые усилия в насадке и предшествующих ей витках давления значительно понижаются, что также, способствует увеличению производительности, уменьшению плотности жмыха, сниже- .нию нагрузки на вал и опорные подшипники.Использование предлагаемого пресса,. например при прессовании мезги подсолнечных семян, позволит повысить производительность пресса на 50, снизить осыпь материала до 3, уменьшить нагрузку до 8, уменьшить износ рабочих органов на 40, а также улучшить структуру жмыха перед экстракцией.Формула изобретенияПресс для отжима растительногомасла из маслосодержащего материала,содержащий зеерный цилиндр и шне,ковый вал, на котором укрепленыподающий виток, втулки, витки давления и расположенные межпу последними насадки,а также приемную и разгрузочную камеры, о т л и ч а ю щ ий с я тем, что, с целью повышенияпроизводительности путем уменьшениясопротивления движению потока мезги,насадки имеют два основания, каждоеиз которых выполнено в виде равностороннего треугольника с дугообраэно скошенными вершинами, дугообразные стороны оснований понаправлению к разгрузочной камеревыполнены увеличивающимися, а пря 40 молинейные - уменьшающимися, основание каждой насадки, расположенное со стороны разгрузочной камерысмещено относительно основания,расположенного со стороны прием 45 ной камеры на угол 3-45 С по направлению винтовой линии витков давления, при этом соотношение длиндугообразных и прямолинейных сторонсоставляет 1;28-1:10.5 О Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 488846, кл. С 11 В 1/Об, 1974.П "Патент", г, Ужгород,Фили Проекте т ая ЯВ Чиз.ч Составитель И. К Техред К, Вабурк Тираж 470Государственного к ам изобретений и о ква, Ж, Раушска нова Корректор Е, Пап Подписноемитета СССРкрытийнаб., д. 4/5
СмотретьЗаявка
2627474, 12.06.1978
ХАРЬКОВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. ЛЕНИНА
ЛОЖЕШНИК ВИКТОР КУЗЬМИЧ, КУДРИН ЮРИЙ ПАВЛОВИЧ, ТОЛЧИНСКИЙ ЮРИЙ АБРАМОВИЧ, ХАРИТОНОВ БОРИС АКИМОВИЧ, ОНИЩЕНКО ВАСИЛИЙ АНДРЕЕВИЧ, ГУЛЕЗОВ ЮРИЙ АЛЕКСЕЕВИЧ, МАВРИЕНКО ПЕТР КОНСТАНТИНОВИЧ
МПК / Метки
МПК: C11B 1/06
Метки: масла, маслосодержащего, отжима, пресс, растительного
Опубликовано: 05.07.1980
