Регулятор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

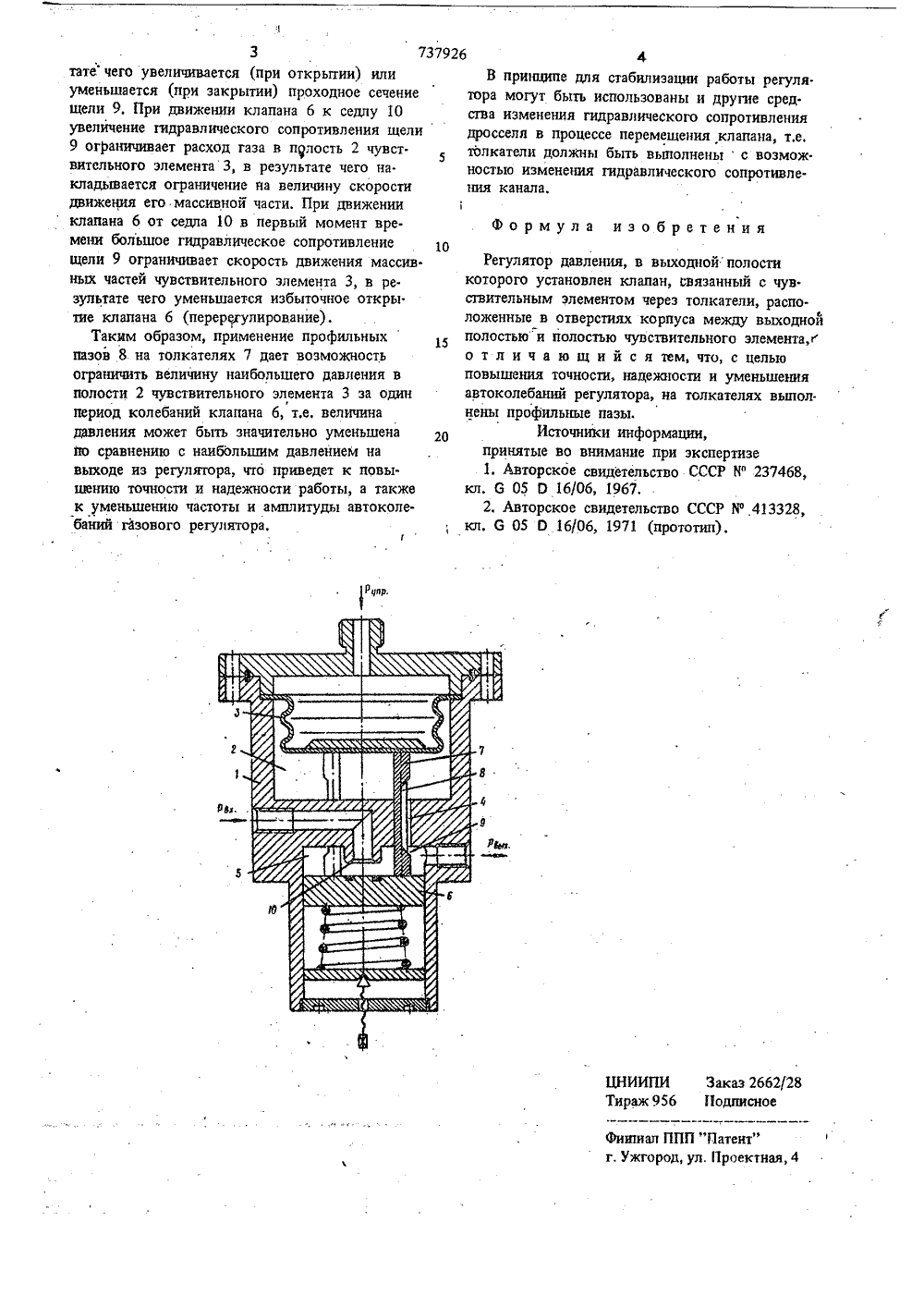

(53) УДК 621 646 (088 8) ио делан изобретений н открытийДата опубликования описания 30,05,80(54) РЕГУЛЯТОР ДАВЛЕНИЯ 1Изобретение относится к области арматуро. строения и может быть использовано для регулирования давления газа в различных автоматических системах, работающих на сжатом газе.Известен регулятор давления, содержащий чувствительный элемент, установленный в упр ляюшей камере и взаимодействующий с подпружиненным штоком с двумя клапанами, и тормозное устройство, выполненное в виде стержня в направляющем отверстии корпуса т Наиболее близким техническим решением к данному изобретению является регулятор давления, содержащий установленный в выходной полости клапан, связанный с чувствительным элементом через толкатели, рас. положенные в отверстиях корпуса между вы ходной полостью и полостью чувствительногоэлемента 2). Недостатками известного регулятора давле ния являются склонность к автоколебаниям и невысокие точность и надежность работы,Целью настоящего изобретения являютсяповышение точности, надежности и уменьше(ние автоколебаний регулятора,Указанная цель достигается тем, что натолкателях выполнены профильные пазы,5Регулящр давления представлен на чертеже,в- Регулятор содержит корпус 1, в полости 2которого установлен чувствительный элемент3 (например, сильфон), Полость 2 соединеначерез отверстия 4 с полостью 5 низкого дав 1. пения, Клапан 6 соединен с чувствительным эле 1 Оментом 3 посредством толкателей 7, которыепроходят через отверстия 4 в корпусе 1. Натолкателях 7 и внутренних поверхностях отвер.стий 4 выполнены профильные пазы 8,при5изменении взаиморасположения которых образуется щель 9. В выходной полости корпус 1содержит седло 10.В процессе автоколебаний при открытии20и закрытии клапана 6 происходит смешениетолкателей 7 по отношению к стенкам отверстий 4, При этом изменяется положение профильных пазов 8 толкателей 7 по отношениюк внутренней поверхности отверстий 4, в резуль.737926 изобретения Формула10 Рдпр,ЦНИИ Тираж Заказ 2662Подписное Фищиал ППП "Патент" г, Ужгород, ул. Проект 3тате чего увеличивается (при открытии) или уменьшается (при закрытии) проходное сечение щели 9. При движении клапана 6 к седлу 10 увеличение гидравлического сопротивления щели 9 ограничивает расход газа в полость 2 чувст. вительного элемента 3, в результате чего на. кладывается ограничение на величину скорости движения его массивной части. При движении клапана 6 от седла 10 в первый момент времени большое гидравлическое сопротивление щели 9 ограничивает скорость движения массив. ных частей чувствительного элемента 3, в ре. зультате чего уменьшается избыточное откры. тие клапана 6 (перергулирование).Таким образом, применение профильных пазов 8. на толкателях 7 дает воэможность ограничить величину наибольшего давления в полости 2 чувствительного элемента 3 за один период колебаний клапана 6, т.е, величина давления может быть значительно уменьшена йо сравнению с наибольшим давлением на выходе из регулятора, что приведет к повы. шению точности и надежности работы, а также к уменьшению частоты и амплитуды автоколебаний газового регулятора,4В принципе для стабилизации работы регулятора могут быть использованы и другие средства изменения гидравлического сопротивления дросселл в процессе перемещения клапана, т.е, толкатели должны быть выполненыс возмож. ностью изменения гидравлического сопротивле ния канала,Регулятор давления, в выходной полостикоторого установлен клапан, связанный с чувствительным элементом через толкатели, расположенные в отверстиях корпуса между выходнойполостьюи полостью чувствительного элемента,о т л и ч а ю щ и й с я тем, что, с цельюповышения точности, надежности и уменьшенияавтоколебаний регулятора, на толкателях выполнены профильные пазы,20 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 237468,кл, 6 05 О 16/06, 1967,2, Авторское свидетельство СССР 9 413328,кл, 6 05 О 16/06, 1971 (прототип),
СмотретьЗаявка
2690255, 30.11.1978
заявители
ОНИЩЕНКО АНАТОЛИЙ ТРИФОНОВИЧ, КОСТЕНКО ВАЛЕНТИН СЕРГЕЕВИЧ, ЯРЕМЕНКО ДМИТРИЙ НИКИТОВИЧ, НОВИКОВ ЛЕОНИД ИВАНОВИЧ
МПК / Метки
МПК: G05D 16/06
Опубликовано: 30.05.1980
Код ссылки
<a href="https://patents.su/2-737926-regulyator-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор давления</a>
