Онищенко

Номер патента: 395989

Опубликовано: 01.01.1973

Авторы: Баранов, Онищенко, Ференец, Хович

МПК: H03K 27/00

Метки: двоичный, накапливающий, счетчик

...где п - число, разрядов пересчетной схемы.Все нулевые выходы триггеров пересчетной схемы 2 подключаются к входу схемы совпадения 3, выход которой соединен с одним пз входов схемы совпадения 5, Второй вход схемы совпадения 5 является входом накапливающего двоичного счетчика.Если на вход схемы не поступают счетные импульсы, то триггер 9 цаход 1 пся в нулевом состоянии и код, записанный в динамическом регистре 4, циркулирует по цепи: выход динамического регистра 4 - схема совпадения б - схема ИЛИ 10 - вход динамического регцст395989 Предмет изобретения Составитель Е. СамсоновТехред Е. Борисова Корректор Н. Учакина Редактор Е. Гончар Заказ 3602/20 Изд.923 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам...

Номер патента: 394318

Опубликовано: 01.01.1973

Авторы: Вайнштейн, Клёнышева, Онищенко

МПК: C01B 17/90, C01C 1/24, C01G 49/08 ...

Метки: отработанных, переработки, растворов, сернокислотных, травильных

...при рН 7,5 - 8 с,последующим окислением воздухом при температуре 50 - 100 С, вы держкой полученной смеси при перемешивации более 2 час и получением при этом магнетита и раствора сульфата аммония.Одпако для полного удаления железа изосветленного раствора необходима двухсту пецчатая обработка с добавкой части шлама для улучшения структуры осадка. Кроме того, из-за отсутствия катализатора, окисление железа сцроисходит цеицтенсивно.Для упрощения и интенсификации процесса предлагается вводить в раствор катализатора нитрат- и перманганат-ионы в количестве соответственно 1: 100 и 1: 10000 по отношению к железу.Спсссб основан ца реакции окисления железа в щелочной среде в присутствии цитрд ги пермангацат-ионов и заключается в...

Номер патента: 392471

Опубликовано: 01.01.1973

Авторы: Гришко, Онищенко

МПК: G05B 19/02, G05D 19/00

Метки: вибростендом, электродинамическим

...ся исследуемая конструкция через механическое крепление 2, связанное с датчиком 3 амплитуды вибрации (например, тензодатчиком), соединенным с усилителем 4.Выход усилителя через интегратор 5 и пре образователь 7 аналог - фаза связан с амплитудным детектором 8, Преобразователь аналог - фаза, кроме того, соединен с преобразователем 6 частота - аналог.Выход преобразователя аналог - фаза под соединен к регулятору 11 амплитуды, а черезамплитудный детектор 8 - к схеме 9 сравнения, к которой подключен задатчик 10 программы. Регулятор амплитуды через усилитель 12 мощности соединен с катушкой под магничивания подвижной части вибростенда.Сигналы с датчика 3 усиливаются усилителем и поступают на блок 18 частотной автоматической настройки фазы,...

Номер патента: 392045

Опубликовано: 01.01.1973

Авторы: Вители, Глеба, Захаров, Мосиашвили, Овл, Онищенко, Оспищева, Савицкий, Чеботников

МПК: C04B 35/04, C04B 35/68

Метки: масса, огнеупорная, печей, футеровки

...Д. И. следовательск ский металлур 1 О. А, Пирогов, Ваявители т огиеупоровавод инстит ческий НЕУПОРНАЯ МАССА Л ЕРОВКИ ПЕЧЕЙ еупорпой просльзовапо при ремонта футется к ог- быть исмасс дляпечей.торкретща 51 спсчсгли 1 у.- повышеой массы верования футеппый магнезит,обретений едме ние прочности с ремоптируефутерагпезиюи 1 аяссти сцеа содерколиче печей, ит, огчто, сс ревзятые вес. ь: овки, что огпсуп компоненты,б - 3 0 - 6 3 - 7 ит 5 - 8 Приготовлепис торкретмассы производят в 2юбой емкости, спабжсппой псрсмсшивающим 5 - 81 - 0,2,Изобретение отпос мышлеппости и може изготовлепии торкрст ровки промышленных Извсстпа масса дл ровки счсй, включаю хромит и огпсупорпук Цель изобретепия сцепления огпеупорн мой кладкой. Это достигается тл содержит...

Номер патента: 389612

Опубликовано: 01.01.1973

Авторы: Онищенко, Сапига

МПК: H03F 3/50

Метки: дифференциальный, многокаскадный, повторитель, эмиттерный

...Нсравецство обратцых токов диодов тически це влияет ца работу ЭП при внутреннем сопротивлении гецератора цых сигналов. 5рова осре буемой рпуса.ьцостц оводпую зарак лок кцохоьцыи эмит 280553, расширения базы трацецы между цые диоды, подключено 1 оготерпый0 отла.аюфупкццозцсторовсобойместо5 к источи Изобретение относится к электронной технике,Известен мцогокаскадцый дифферецциальцый эмиттерцый повторитель по авт. св.280553.Известное устройство может работать только в случае, когда одца цз шцц генератора входцого сигнала соединена с корпусом. Такой ЭП цепрцмсццм для работы от гецератора, сцгцалы с которого подаются по двум шинам, пзолироваццым от корпуса.Цель изобретецця - расширение фу цальцых возможностей устройства.Предлагаемый...

Номер патента: 387650

Опубликовано: 01.01.1973

Авторы: Ваткин, Кругликов, Онищенко, Покуса, Рузин

МПК: A01D 25/04

Метки: корнеизвлекающее, корнеплодоуборочным, машинам

...плоскостях попарно на полуосях 3, жестко закрепленных внутри конического редуктора 4 механизма привода б дисков, Полая ось 6 пруткового диска 2 надета ца полуось , а ось 7 сферических дисков 1 входит в полуось 3.Сферические диски 1 установлены таким образом, что зона их максимального схождения (80 - 90 мм) при работе расположена ниже уровня почвы и отклонена от вертикальной плоскости, проходящей через точку пересечения полуосей , под углом 18 - 20.Прутковые диски 2 установлены таким образом, что при работе зона их максимального схождения (35 - 40 мм) расположена выше уровня почвы и отклонена относительно указанной плоскости ца 38 - 40,Привод прутковых дисков 2 осуществляется от вала отбора мощности трактора. В растворе дисков...

Номер патента: 386620

Опубликовано: 01.01.1973

Авторы: Вител, Левицкий, Онищенко

МПК: A47L 9/24

Метки: отсоса, пыли, централизованного

...фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 2, 3 Устройство содержит трубопровод 1 с отсасывающим трубопроводом 2, соединенным с вакуум-системой. В месте соединения трубопроводов 1 и 2 установлен двухходовой кран 3, На трубопроводе 1 устасцовлена каретка 4 с патрубком 5 и пылезаборным насадком 6.Патрубок 5 разделен герметичной перегородкой 7 на два отсека 8 и 9, а в трубопроводе установлен диск 10, соединенный с перегородкой 7. Между патрубком 5 и воздухозаборным насадком 6 установлен двухходовой кран 11.В случае, если трубопровод выполнен незамкнутым, краны 8 должны быть установлены на его обеих, концах,Устройство работает следующим образом.Для перемещения каретки в направлении и открывают кран 3 таким...

Номер патента: 383750

Опубликовано: 01.01.1973

Авторы: Зинченко, Короткое, Онищенко, Тишкин

МПК: C21D 9/70, F27D 1/16

Метки: библиотп

...на навеснойа механизм подачи и поворотаполнен в виде приводных и прижков, обхватывающих его и помеворотную обойму.На фиг, 1 изображена описываемая установка, вид в плане; на фиг. 2 - то же, вид сбоку; на фиг. 3 - специальный захват, рабочее положение; на фиг. 4 - то же, транспортное положение; на фиг. 5 - разрез по А - А на фиг. 3 и 4; на фиг. 6 - механизм управления стволом по зубчатой передаче, продольный разрез; на фиг. 7 - разрез по Б - Б на фиг. 6.Установка содержит навесную площадку 1 и сменные питающие устройства 2 и 8 для Г, Онищенко и В. А. Тишки АНИЯ НАГРЕВАТЕЛЬНЫХЕВ увлажнения п створа, размеще р ом кране 4,Площадка состоит из механизма 5 у ления стволом, кабины о оператора и 7, оборудованной специальными захватами 8,...

Номер патента: 359230

Опубликовано: 01.01.1972

Авторы: Межеумов, Онищенко, Стрельников, Телешев

МПК: B66F 7/12

Метки: автомобилей, вывешивания, подъемное

...1 изображено описываемое устрой,ство, общий вид; на фиг. 2 - то же, разрез .по А - А.На продольной балке 1 канавы укреплена направляющая 2, на которой подвижно крепятся для подъема задней оси домкрат 8 и для подъема передней оси домкрат 4, Симметрично с противоположной стороны канавы закреплены для подъема передней оси домкрат б и для подъема задней оси домкрат б.Канавный домкрат состоит из винта 7, гайки 8, жестко соединенной с шестерней 9 и 5 имеющей возможность вращаться от привода10 в подшипниках 11 и 12. Корпус подшипников 13 жестко соединен с плитой 14, которая посредством роликов 15 и упоров 1 б может свободно перемещаться вдоль направляю щей 2, Шестерня 9 и нижняя часть винта 7 закрыты кожухом 17, Привод домкрата смонтирован в...

Номер патента: 355332

Опубликовано: 01.01.1972

Авторы: Аронов, Архипов, Бикчурин, Васильев, Всесоюзный, Голов, Ибатуллин, Калинин, Козлов, Онищенко

МПК: E21B 7/08

Метки: ориентирования, отклонителя, турбинного

...секция 2 вала закреплена в корпусе на подшипниках 5 10, а в ее верхней части имеется игольчатыйнаправляющий штырь 11, предназначенный для центрирования взаимодействующих друг с другом концов секций вала и обеспечения и соосности,10 При сборке компоновки нижней части бурильного инструмента отклонитель присоединяют к нижнему концу нижней секции описываемого устройства таким образом, чтобы при сомкнутых секциях вала он занял необходн мое положение относительно плоскости искривления скважины. Спуск компоновки с отклонителем в скважину производят безориентированно. Г 1 ри этом нижняя и верхняя секции вала находятся в разомкнутом состоянии, а 20 шлицы 8 верхней секции вала не входят в зацепление со шлицами 9 на внутренней повер- ности...

Номер патента: 352622

Опубликовано: 01.01.1972

Авторы: Весел, Клименко, Козуб, Кольцов, Онищенко, Писаренко, Технологическое, Федотов

МПК: A01C 3/06

Метки: разбрасыватель, удобрении

...отличаюи исключения потерь загрузочный откидыв с возможностью приЗО при загрузке до уров ти по что, с при з борт вь ого оп кузова.авт. св.целью агрузке, кполнен ускания Изобретение относится к области механизации внесения органических удобрений и направлено на создание конструкции разбрасывателей, позволяющих производить загрузку их обычными самосвальными устройствами (машинами или прицепами) без применения специальных погрузочных средств.По основному авт. св.309556 известна конструкция разбрасывателя удобрений, у которого кузов при разгрузке полностью опускается на поверхность почвы, а загрузочный борт выполнен откидным на некоторый угол, что позволяет загружать его обычными авто- самосвалами или самосвальными прицепами....

Номер патента: 350555

Опубликовано: 01.01.1972

Авторы: Горова, Каган, Колпишон, Костава, Мауслис, Онищенко, Рощнн, Рымкевич, Соболев, Трифонов, Центральный

МПК: B21J 1/04, B23K 20/00

Метки: крупных, поковок

...и последующую ковку сваренного блока в бойках, оглпчаюи 11111 ся тем, что, с целью получения однородного металла во всем обьеме блока за счет использования дополнительного максимального сдвига в плоскости шва, при ковке Олок рас 110 лагают на Оойках так, 1 то его сварной шов образует угол нс более 45" к оси приложения деформирующего усилия,Изобретение относится к области кузнечноштамповочного производства, в частности к области изготовления крупных поковок,Известен способ изготовления крупных поковок, включающий электрошлаковую сварку 5 заготовок и последующую ковку сваренного блока в бойках.Однако при ковке больших поковок не всегда достигается требуемая проработка литой структуры металла шва и заварка дефектов 10сварки.По...

Номер патента: 345068

Опубликовано: 01.01.1972

Авторы: Агеев, Глузман, Данилин, Ефимов, Котов, Лернер, Московский, Онищенко, Ордена, Удалов, Федотов

МПК: B65G 17/16

Метки: вертикально-замкнутый, конвейер, тележечный

...по которым свободно движутся грузонесущие те лежки 2 и направляющие 3 для тяговой цепи4 конвейера, На каждом звене тяговой цепи 4 посредством двух ригелей 5 крепится штифт 6. Каждая тележка конвейера снабукена двуплечим рычагом 7, одно плечо которого снабжено противовесом 8, а другое выполнено с пазом под штифт б. Рычаг закреплен шарнирно на раме тележки осью 9. На раме тележки установлены Г-образные упоры 10, удерживающие штифты б в пазу рычага 7, а также упор 11, взаимодействующий с противовесом 8 рычага 7 предыдущей тележки 2.На раме тележки 2 также установлены два подвижных упора 12, фиксирующие рычаг 7 с двух сторон и контактирующие посредством роликов 18 с ограничивающими направляющими 14, расположенными с двух сторон вдоль верхней...

Номер патента: 343299

Опубликовано: 01.01.1972

Авторы: Березин, Ваганов, Кузьмин, Мочалкина, Онищенко, Орликовский, Першенксн

МПК: G11C 11/39

Метки: 343299

...записи; в-третьих, компонентов в элементе велико. Принципиальная электрическая схема интегрального тири стори ого элемента памяти представлена на чертеже.Интегральный тиристорно-резисторный эле мент памяти состоит из тиристоров, двухтранзисторов и двух резисторов.Тиристор 1 подключен коллектором к источнику питания 2, эмиттером через резистор 8 - к словарному входу считывания 4. Транзи стор записи 5 подключен коллектором к р-базе тиристора, элтиттером - к разрядному входу б, базой через резистор 7 - к словарному входу записи 8, Транзистор считывания 9 подключен коллектором к разрядному выходу 10, 15 эмиттером - к эмиттеру тиристора, базой вшине 11 нулевого потенциала.В режиме хранения информации на словарном входе записи, на разрядном...

Номер патента: 339737

Опубликовано: 01.01.1972

Авторы: Авчин, Козюра, Костенко, Литовка, Онищенко, Панарин

МПК: C22B 1/00, F27B 1/04

Метки: нагрева, шихты

...ускорения процесса подогрева шихты в,предложенной установке шахтная печь вьвполнена в виде вертикальной камерной печи, причем камеры разделены раздвижными заелонками.На фиг. 1 и 2 показана предложенная установка. Установка предоставляет собой шахтнуюпечь, содержащую стальной каркас 1, футеровку 2, раздвижные заслонки 8 с приводами, разделяющие шахту печи на камеру 4 5 предварительного нагрева и камеру б окончательного нагрева. В верхней части, каркаса установлены крышки б с приводом 7 и песочным затвором 8, В нижней части печи устроено раскрывающее днище 9. В камере оконча тельного нагрева установлены двухприводныегорелки 10, к которым, подается воздух из ,коллектора 11. Камеры предварительного и окончательного нагрева соединены...

Номер патента: 337969

Опубликовано: 01.01.1972

Авторы: Новиков, Онищенко

МПК: H05H 13/00

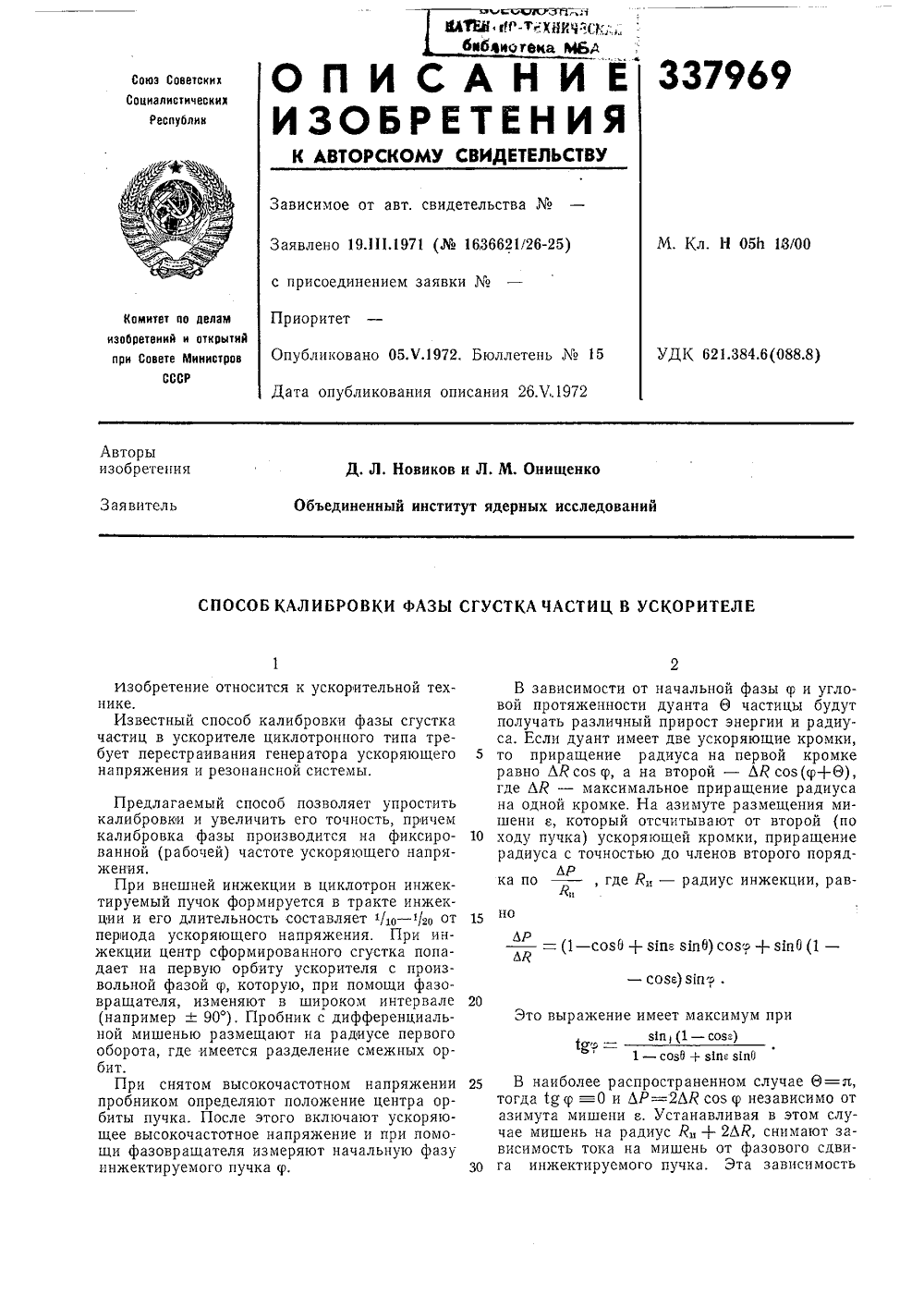

Метки: калибровки, сгустка, ускорителе, фазы, частиц

...на фиксиро ванной (рабочей) частоте ускоряющего напряжения.При внешней инжекции в циклотрон инжектируемый пучок формируется в тракте инжекции и его длительность составляет т/ - т/2 о от 15 периода ускоряющего напряжения, При инжекции центр сформированного сгустка попадает на первую орбиту ускорителя с произвольной фазой ср, которую, при помощи фазовращателя, изменяют в широком интервале 20 (например + 90). Пробник с дифференциальной мишенью размещают на радиусе первого оборота, где имеется разделение смежных орбит.При снятом высокочастотном напряжении 25 пробником определяют положение центра орбиты пучка. После этого включают ускоряющее высокочастотное напряжение и при помощи фазовращателя измеряют начальную фазу ннжектируемого...

Номер патента: 335384

Опубликовано: 01.01.1972

Авторы: Неймирко, Онищенко, Пахомов, Солов, Сорокин

МПК: E21B 19/06

Метки: 335384

...5, входящие в продольные пазы зажимных кулачков 2. Поводок 4 вращается от привода относительно центральной оси неподвижного корпуса 1,Подвижное зажимное уначено для зажатия, удербурового инструмента и со ного корпуса б, поводка 4 со ш 1".ильками входящими в пазы зажимных кулачк; в 2, корпуса 7 с закрепленными осями 3, на которые посажены кулачки 2. Поводок 4 совершает 5 вращательное движение от привода относительно центральной оси корпуса 7, а вместе с корпусом 7 - относительно центральной оси неподвижного корпуса б.Механизм работает следующим образом. О Пробурив скважину, буровой инструментотводят от забоя и располагают его в механизме развинчивания таким образом, чтобы муфта, соединяющая штанги, была расположена в зоне действия...

Номер патента: 334976

Опубликовано: 01.01.1972

Авторы: Василевский, Межеумов, Митрофанов, Онищенко, Стрельников

МПК: A46B 13/02, B60S 3/06

Метки: горизонтальная, моечнойустановки, ротационная, щетка

...редуктор, рама и ползуны частично уравновешены грузами 8, 9, которые связаны с ползунами цепями, надетыми на звездочки 10, 1, Вал 12 звездочек через электромагнитную муфту 1 и редуктор 14 связан с электродвигателем 15. Между рамой 4 и ползуном 2 установлен амортизатор 1 б. На ползуае 2 расположен вклсочатель 17, взаимодействующий с рамой 4 при отклонении сцетки вперед по ходу двикения автомобиля на определенный заданный угол а или на угол, больший угла а. Общий вес уравновешивающих грузов подобран так, чтобы щетка воздействовала па крышку автомобиля с заданной силой. В исходном положении щетка находится внизу,Движущийся по направлению стрелки А ав334976 О ц П 12 45 томобиль соприкасается передней частью со щеткой, при этом...

Номер патента: 333936

Опубликовано: 01.01.1972

Авторы: Изобретепл, Онищенко

МПК: A47L 9/24

Метки: 333936

...центральный ТруООПрОВОд И Пер)СрпйЫЕ труООПрОГГОЛЫ С ириспособлсиями для ирисоедиис яб)кого шланга с пылезаборным насадком.В предложенном устройстве, с целью расширения техпологических возможиостей, приспособление для присоедниеиия г:)бкого шла- га выполнсио в виде патрубка, устаовленноГо на каретке, подвижо с)0 тироваои 01 цситральном трубопроводе, сообща)ощемся с иатрубком посредством име)оцейся вем щсли. Щель гср)стизировяня элястичы)и 1 Н;1 анГя)1, паход 511 ц 1 О 1 с 5 од изоьто 1 ь) дяв;1 сием Воздуха.11 Я 1 ертеже покязя 0 Грсдложспиое устройство, разрез.Устройство содержит патрубок 1, устаов- ЛЕННЫЙ На КЯРСТКЕ 2, ПОДВИЖНО С)10 НТгРОВЯН- иой на центральном трубопроводе,). Один коУстройство для цеитрализовяииого отсося и 1...

Номер патента: 332107

Опубликовано: 01.01.1972

Авторы: Берлин, Брикенштейн, Варнавский, Веденов, Голод, Кораблев, Онищенко, Скродска, Стунжас, Шаповалов

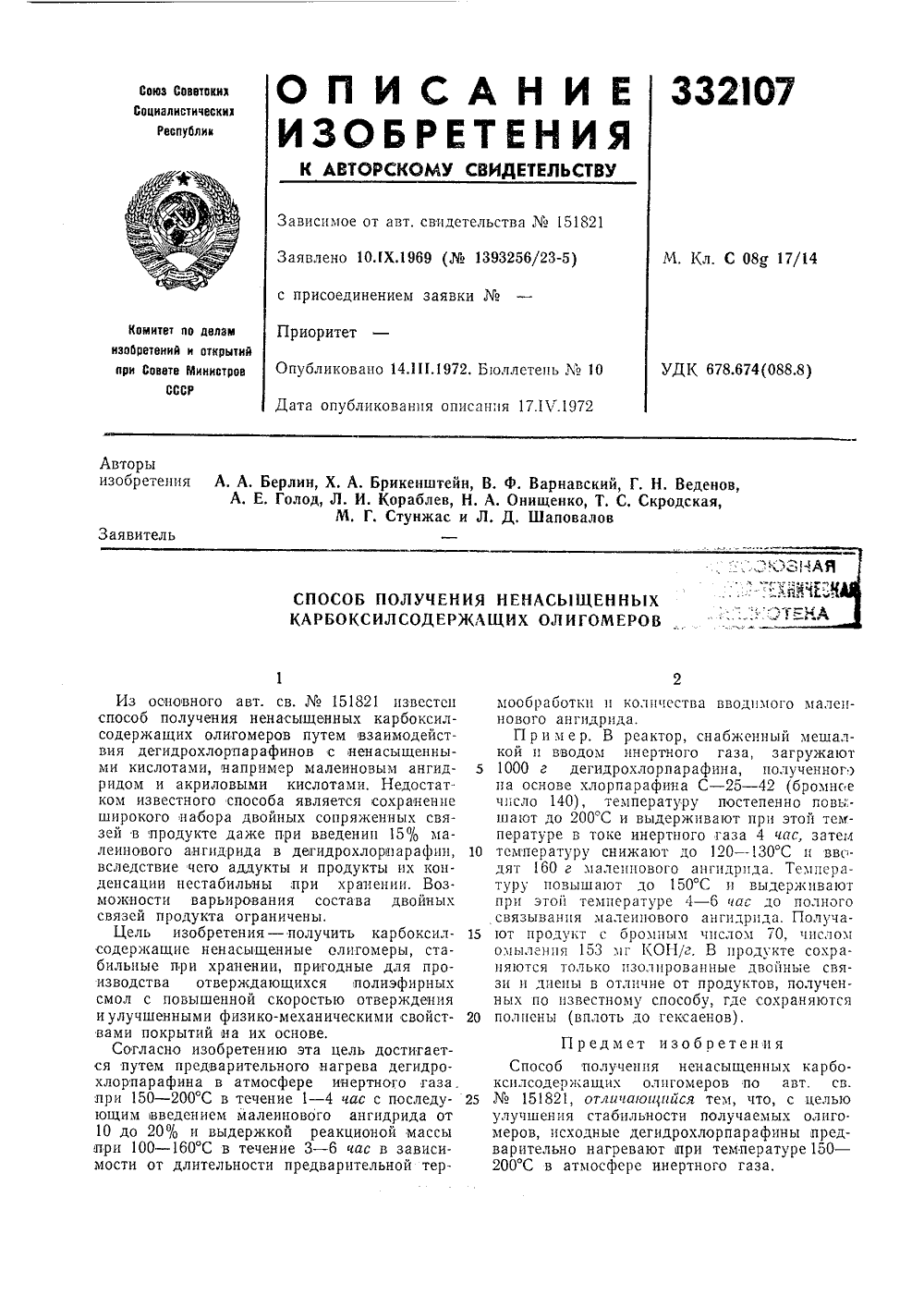

МПК: C08G 63/46, C08G 63/52

Метки: rtr5, v•(•, карбоксилсодержащих, ненасыщенных, олигомеров, оюоная•"екнреиш•i

...широкого набора двойных сопряженных связей в продукте даже при введении 15 сггс малеинового ангидрида в дегидрохлорпарафин, вследствие чего аддукты и продукты их конденсации нестабильны,при хранении. Возможности варьирования состава двойных связей продукта ограничены.Цель изобретения - получить карбоксилсодержащие ненасыщенные олигомеры, стабильные при хранении, пригодные для производства отверждающихся полиэфирных смол с повышенной скоростью отверждения иулучшенными физико-механическими свойствами покрытий на их основе.Согласно изобретению эта цель достигается путем предварительного нагрева дегидрохлорпарафина в атмосфере инертного газа. при 150 - 200 С в течение 1 - 4 час с последующим введением малеинового ангидрида от 10 до 20% и...

Номер патента: 330071

Опубликовано: 01.01.1972

Авторы: Дорфман, Дроб, Люблинский, Надемский, Онищенко, Пузырев, Степаненко, Юдин

МПК: B64F 1/34, H02P 7/34

Метки: автономной, установкой, электроэнергетической

...контура, образованного конденсатором 7, сопротивлением 8 и обмотками дросселя 9, на соответствующую частоту (например, 300 гц).Характеристика датчика 10 нагрузки выбрана так, что изменение мощности нагрузки от нуля до номинальной приводит к автоматическому перемещению точки резонанса контура выпрямителя б за счет подмагничивания дросселя 9 с 300 до 400 гц, а следовательно, к повышению скорости вращения двигателя с 75 до 100. В связи с пониженной начальной скоростью и ударным характером нагрузки генератора при отборе мощности на постоянном токе в устройстве образуется положительная динамическая мощность, обеспечивающая повышение скорости вращения двигателя до номинального значения за счет автоматического снижения напряжения генератора...

Номер патента: 329882

Опубликовано: 01.01.1972

Авторы: Абраменко, Белаш, Гапон, Георгакис, Герасименко, Днев, Копилевнч, Милованов, Минин, Мирончик, Окороков, Онищенко, Перстнев, Семененко, Соколов, Солонцов, Солошенко, Сорокин, Титаренко, Чумаченко

МПК: A01D 45/30

Метки: жатка, прицепная

...чертеже изображена описываемаяжатка в двух проекциях,Прицепная жатка, приспособленная к работе на полеглых культур со спутаннымистеблями, оснащена следующими основнымиузлами и деталями: рамой 1 с опорными колесами, сницей с компенсатором 2, двумятранспортерами 3, эксцентриковым мотовилом 4 с двумя беговыми дорожками. На пальцевом брусе жатки установлен режущий еблеподъемн ппарат открытого типа б Авторы изобретения И, Ф. Окор О. И. Солош С. Н, Пер К. А, Сороки Г. С. ГаПолевои делитель г активного типа закреплен в правой части жатки на сварной рамке, имеет защитные щитки и направляющий носокНа раме жатки установлен привод активного делителя. При вод делителя осуществляется от приводного шкива большого транспортера жатки через...

Номер патента: 328861

Опубликовано: 01.01.1972

Авторы: Аванесов, Бармина, Белан, Бессарабов, Дынкин, Еремеев, Жигульский, Кравченко, Кривогов, Кругликов, Онищенко, Проценко, Репчанский, Русанов, Усиков, Черн

МПК: A01D 25/04

Метки: 328861

...сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - активная вилка, сечение по А - А на фиг. 1,Рабочий орган для выкопки корнеплодов содержит дисковый копач, выполненный в виде дисков 1, установленных под углом друг к другу и приводимых во вращение через редуктор, битер 2 и активную выжимную вилку. Выжимная вилка состоит пз неподвижныхжестко прикрепленных к раме машины втулокд, валов 4, установленных на конических подшипниках, конусообразных наконечников 5,эксцентрично закрепленных на валах. Эксцентриситет наконечников направлен в одну сторону, что обусловливает колебательное движение внутренней поверхности выжимной вилки,соприкасающейся с корнями при подкапыва 10Для уменьшения повреждений корней поверхность конусообразных наконечников...

Номер патента: 326013

Опубликовано: 01.01.1972

Авторы: Дорошко, Колесник, Олейников, Онищенко, Рей

МПК: B21D 22/20, B21D 24/16

Метки: вытяжной, гидравлический, пресс

...ползуна), толкатель с зубчатой рейкой и возвратной пружиной, зубчатое колесо (шестерню), сельсцц-датчцк и сельсин-приемник, гибиий вал.Описываемый пресс изображен на чертеже.Электроконтактный манометр 1 в зависимости от давления жидкости в цилиндрах прижимной траверсы включает или отключает электродвигатель 2 насоса 3 подкачки жидкости, На вытяжном ползуне 4 закреплена кулачковая планка б, рассчитанная ца основе закона изменения усилия прижима в функции глубины вытяжки (рабочего хода вытяжного ползуна), Планка находится в постоянном контакте с толкателем б со смонтированной на цем зубчатой рейкой. Контакт толкателя с планкой обеспечивает возвратная пружина 7. В зацеплении с зубчатой рейкой толкателя цаходится шестерня 8, которая...

Номер патента: 318359

Опубликовано: 01.01.1971

Авторы: Аванесов, Бессарабов, Дынкин, Еремеев, Константиновский, Коцюба, Кравченко, Кривогов, Кругликов, Онищенко, Репчанский, Рузин, Русанов, Черн

МПК: A01D 25/04

Метки: корнеизвлекающее

...кулачковый транспортер 5.20 Предмет изобретенияКорнеизвлекающее устройство, включающеевилкообразный копач, выполненный из вращающихся конусообразных валиков, захваты вающие прутковые диски и битер, отличи,ои 1 еесл тем, что, с целью активизации процесса извлечения корней из почвы, копач расположен под захватывающими-дисками, прутки которых отогнуты на концах в направлении, 30 обратном вращению, и смещены у одногодиска по отношению к другому. Известны корнеизвлекающие устройства,включающие вилкообразный копач, выполненный из вращающихся конусообразных валиков, прутковые диски и битер.Вилкообразный копач расположен переддисками и предназначен для оголения головок корнеплодов от почвы. Однако такое сочетание рабочих органов не обеспечивает...

Номер патента: 317887

Опубликовано: 01.01.1971

Авторы: Доброскок, Иванченко, Крутасов, Кукушкин, Онищенко

МПК: F27D 3/06

Метки: 317887

...СПОСОБ ЗАГРУЗКИ ШИХТЫ В МАРТЕНОВС ЕЧЬ Изобретение относится к черной металлургии, в частности к совершенствованию загрузки мартеновских печей.Известен способ загрузки шихты в мартеновскую печь завалочной машиной и мульдами, при котором мульду после ввода в печь поворачивают вбок.Недостатком такого способа является необходимость проталкивания загруженной шихты к задней стенке печи, что увеличивает длительность загрузки,С целью сокращения длительности загрузки предложен способ, по которому мульду после введения в печь перемещают вверх и затем опрокидывают вперед, Это позволяет загружать шихту в любой пространства печи и иск мость проталкивания загр задней стенке печи,участок рабоч ючает необхо женной шихты Предмет изобрете вскук...

Номер патента: 317376

Опубликовано: 01.01.1971

Авторы: Заичкин, Корнеев, Кузнецов, Онищенко

МПК: A46B 7/10, B60S 3/04

Метки: и5д, откла, фплтеитмо, •тхпическал

...для моечных устан вок, содержащая вал и закрепленный на не. сменный щетиноноситель, отличающаяся те что, с целью повышения износостойкости обеспечения сменности отдельных элементо щетиноносителя, последний выполнен в вид набора пустотелых цилиндров, монтируемы на опорных фланцах, насаженных на вал.2. Щетка по п. 1, отличающаяся тем, чт щетиноноситель выполнен из пластмассы, нпример капрона, с заливкой в нее пучко щетины. Изобретение относится к оборудованию гаражей, в частности к моечным установкам.Известны ротационные щетки для моечных установок, содержащие вал и закрепленный на нем сменный щетиноноситель. Недостатком таких щеток является то, что,при износе щетины в одном месте, например в месте взаимодействия щетки с бамперами...

Номер патента: 316448

Опубликовано: 01.01.1971

Автор: Онищенко

МПК: A61F 11/08

Метки: 4iigibjг, io-•, uln, xv-xri, вкладышг, гагчi, оная, ушной, ч•, •"ч-r

...заполненную неупругой,средой, и средства закрепления этой колбы на ушной раковине или голове человека. Однако эти устройства не то удобны в ,применении.Цель изобретения - регулировка звукоизоляции. Это достигается тем, что утешной вкладыш оснащен нажимным устройством, выполненным в виде герметично вмонтированной 15 в эластичную колбу мембраны и связанного с ней винтового механизма.На чертеже схематически изображен предлагаемый вкладыш, частичный разрез.Ушной вкладыш содер кит пластмассовую 20 чашечку 1 с герметично установленной в ней колбой 2, заполненной неупругой средой, обладающей хорошей звукопоглошающей способностью.Колба заплечиками прикреплена к внут ренней поверхности чашечки, а удлиненной частью колба выходит через...

Номер патента: 313127

Опубликовано: 01.01.1971

Авторы: Межеумов, Митрофанов, Онищенко

МПК: G01M 17/007

Метки: автомовилей, испытания, стенд

...усилия на поверхности роликов. Ваттметр 23 включен в цепь обоих электродвигателей и показывает мощность, рекуперируемую электродвигателями в сеть,Датчики тахометров соединены с приемниками, а также со смесителями, которые при вращении роликов с различными скоростями выделяют сигнал о пробуксовке колеса.Стенд работает следующим образом.При въезде автомобиля на стенд так, чтобы левое переднее колесо находилось над роликами б и 7, включаются электродвигатели 8 и 9. По показаниям ваттметров 21 и 22 проверяется состояние ходовой части передней оси, При определенном усилии, приложенном к педали тормоза исправного автомобиля, стрелки ваттметров равномерно отклоняются вправо до соответствующей величины. В случае неисправности тормозов...

Номер патента: 312868

Опубликовано: 01.01.1971

Авторы: Баранов, Едемский, Залманенок, Иванова, Кузнецов, Мацук, Онищенко, Селиверстов, Семенов, Тихомиров

МПК: A23N 5/00, C11B 1/04

Метки: обрушивания, семян, центробежное

...чертеже представлено предлагаемоеустройствоУстройство состоит из корпуса 1 с распо ложенным в его центральной части бункером 2, снабженным вертикальной трубой 3, с выходными щелями 4 и распределительными кольцами 5. На валу 6, приводимом в движение приводом 7, укреплен ротор-диск 8, 15 под которым установлено еще несколько дисков 9. На дисках 8 и 9 имеются радиальные ребра 10, образующие каналы 11, расширяющиеся к периферии диска, в каждом из которых установлен нож 12. Диск 8 скреплен с 20 декой, образованной поворотными пластинами 13.Устройство работает следующим образом.Семена из бункера 2 попадают в трубу 3и через щели 4 между кольцами 5 по одному 25 попадают в каналы 11. Под влиянием центробежной силы семена скользят по каналам...
