Онищенко

Номер патента: 1467578

Опубликовано: 23.03.1989

Авторы: Абкарян, Онищенко, Поляк-Брагинский, Свищев

МПК: H01F 7/18

Метки: механизмом, приводным, электромагнитным

...8 положения якоря формируется напряжение, 1467578наличие которого на втором входе формирователя 3 задания уменьшает на напряжение на выходе перестраиваемого источника 2 питания до напряжения удержания якоря, те, как только начинается движение якоря электромагнита, ток, проходящий через него, начинает уменьшаться до уровня удержания. Величина тока, при котором 1 О начинается перемещение якоря электромагнита, однозначно определяется величиной зазора между якорем и сердечником электромагнита, т.е, ходом якоря и тем усилием, которое препят ствует перемещению якоря, для тормоза - это усилие возвратной пружины. Если ход якоря или усилие возвратной пружины превышает норму, ве" личина тока, проходящего через элек" тромагнит, превысит...

Номер патента: 1464280

Опубликовано: 07.03.1989

Авторы: Локтева, Онищенко, Рогов

МПК: H02P 7/68

Метки: многодвигательный, намоточного, устройства, электропривод

...выходу 1.С-фильтра, а выходы обоих датчиков 14 и 15 соединены со входом . компаратора 16. Выход компаратора 16 подключен к первому входу логического элемента И 17, второй вход которого соединен с генератором 5 импуль сов, а выход - с управляющим входом полупроводникового ключевого элемента 4.Электропривод работает следующим образом.Тиристор 4 открывается при поступлении на его управляющий вход отпирающего импульса. При этом конденсаторы 10 заряжаются до напряжения, близкого к значению 20, и начинают разряжаться, При токе разряда конденсатора 10, превышающем ток якоря электродвигателя 11, соответствующий разделительный диод 6 запирается. После запирания п разделительных диодов 6 запирается тиристор 4. Конденсаторы 10 разряжаются на якори...

Номер патента: 1462426

Опубликовано: 28.02.1989

Авторы: Баранов, Березин, Королев, Онищенко, Поплевин, Трошин

МПК: G11C 29/00

Метки: запоминающее, оперативное, резервированием, строк

...подаются адреса неисправных строк, в результате чего дешифратор 3 будет последовательно по 35 давать на входы лементов памяти дополнител ьно го столбцаО саответ ствующих неисправным строкам, сигналы выборки, Элементы памяти дополнительного столбца 10, на которые поступали выборки, переключат "я и установят на вторых входах соответствующих элементов И-НЕ 11 высокий потенциал, После перебора всех адресов неисправных строк на вход триггера 15 подается импульс положительной полярности, которой откроет транзистор 17, в результате чего зарядится емкость конденсатора 18, и бистабильная ячейка 16 переключится в состояние "1", На входе 12 установится высокий уровень напряжения, который в дальнейшем не изменится при любых изменениях...

Номер патента: 1454662

Опубликовано: 30.01.1989

Авторы: Баскаков, Онищенко, Саповец

МПК: B24B 31/06

Метки: вибрационной

...вращения и снабжен самостоятельным приводом (не показан)На шпинделе смонтирована оправка 6 в виде втулки, охватывающей шпиндель и установленной с возможностью свободного вращения относительно него, Втулка снабжена посадочным местом для установки обрабатываемых деталей и средством для их крепления, выполненным в виде гайки 7, На торце гайки выполнена кольцевая канав" ка и в:ней установлено уплотнитепьное кольцо 8, удерживаемое гайкой 9, Уплотнительное кольцо 8 и гайка 9 обеспечивают крепление оправки на шпинделе. Детали, закрепленные на оправке, расположены в массе сыпучего абразивного материала 10, размещенного в емкости 11, которая упруго установлена на станине и снабжена вибратором 12. Оправка с закрепленными деталями связсп;а со...

Номер патента: 1453440

Опубликовано: 23.01.1989

Авторы: Безруков, Колесников, Мухин, Онищенко, Цуканов

МПК: G06F 3/153, G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...И-НЕ 25 и через элемент 26 задержки и элементИ 30 устанавливает триггер 21 в едияичное состояние. При этом на выходе элемента И 28 появляется сигнал,который поступает в накопитель 7 вкачестве сигнала "Запуск", которыйс выхода элемента И-НЕ 25 поступаетна входы элементов И 27 и И-НЕ 22 изапрещает распространение сигналауправления записью чтением от других .источников.. При этом осуществляется подключение соответствующих выходов блока 2через коммутатор 5 и магистраль 31 квходу накопителя 7, который с задержкой, необходимой для окончания пере-.ходного процесса в магистрали 31 от-носительно сигнала "Запуск", Форжрует временную диаграмму записи информации в память 9. Если в моментзаписи информации в блок 7 поступает"Запрос"...

Номер патента: 1453041

Опубликовано: 23.01.1989

Авторы: Белоножко, Деняк, Онищенко, Передрий, Чмырь, Шишенко

МПК: E21F 1/00

Метки: атмосферы, централизованного, шахтной

...24 поступает на первый вход блока 25 решения линейного уравнения1/=А+йСна другие входы которого подаются сигналы А и й из задатчиков 26 и 27. В блоке 25 из уравнения 11=А+йС определяется искомая концентрация контролируемого компонента, например метана1453041 с.: и - А,йСигнал С из блока 25 поступает навход блока 26 индикации, где отображается непосредственно в процентах концентрации контролируемого компонента. Этот жесигнал С из блока 25 поступает в блок 29сигнализации, где он сравнивается с пороговым значением С. При С,)С, блок 29сигнализирует о превышении концентрацииконтролируемого компонента, например метана, выше порогового значения.Другим примером эффективности применения предлагаемого устройства может служить...

Номер патента: 1452590

Опубликовано: 23.01.1989

Авторы: Гейхман, Горлов, Онищенко

МПК: B03B 13/06, B65G 43/00

Метки: ветвью, грузовой, качества, конвейера, ленте, ленты, непрерывного, поддерживающейся, роликами, угля

...значения свободного члена а и углового коэффициента Ь линейного уравненияя=а+ ЬА (2) где И=У 1 - число импульсов, зарегистрированное счетчиком 12 импульсов за время измерения 1 при средней частоте следования импульсов 1 на входе электронного блока 11 при зольности угля А 1.Значения а и Ь определяют, например, по методу наименьших квадратов, методу коррекции или по любому другому методу, Для этого пропускают по конвейеру уголь разной зольности и находят значения Х, соответствующие 1=(.) зольности угля Аф при )50 (т. е., для более чем 50 значений зольности, равномерно заполняющих диапазон измерения). Это позволяет определить а и Ь с относительной погрешностью около 10%. Для определения а и Ь с относительной погрешностью 5 О/о необходимо...

Номер патента: 1449859

Опубликовано: 07.01.1989

Автор: Онищенко

МПК: G01M 17/007

Метки: автомобилей, испытания, стенд

...автомобиля 8 в сеть клкпотребляемую для прокрутки колес автомобиля 8 кз сети. Ваттметр 13 отградукрован в единицах мощности сучетом КПД асинхронных электродвигателей, работающих в генераторномрежиме, Проверка мощности двигателяавтомобиля 8 осуществляется при оборотах коленчатого вала двигателя, соответствующих скорости движения автомобиля, наиболее характерной дляэксплуатации, и практически равной55 км/ч. При этой же скорости производится проверка тормозов,При испытаниях автомобиля 8 наэкономичность во время замера расхода топлива для стабилизации нагрузки на определенном уровне вторым переменным резистором 58 устанавливают контролируемое вольтметром 59 такое напряжение на его подвижном контакте, которое соответствует напряжению...

Номер патента: 1448085

Опубликовано: 30.12.1988

Авторы: Болдаков, Гиверц, Онищенко, Рубановский

МПК: F01C 3/02

Метки: растворонасос, роторного, типа

...один конец которого шарнирно закреплен на корпусе 1, а второй связан с заслонкой 9, толкателя 12, взаимодйствующего срычагом 11, и кулачка 13, установленногона валу 5 и контактирующего с толкателем 12. Между диском 6 и корпусом 1 установлены уплотнители, выполненные в видедвух втулок 14 и 15 с участками профиляторообразной рабочей камеры 2, Междувтулкой 14, а также втулкой 15 и диском6 расположены упругие оболочковые раздели-,ельные элементы 16 и.17, например тарельчатые пружины. Заслонка снабженауплотнительным элементом 18, а поршеньуплотнительнцм кольцом9.Растворонасос работает следующим образом.При вращении вала 5 диск 6 вращаетсявместе с ним, с поршень 7 перемешаетсяв торообразной рабочей камере 2. Толкатель12 отслеживает профиль...

Номер патента: 1446488

Опубликовано: 23.12.1988

Авторы: Мамай, Нестеренко, Онищенко

МПК: G01H 9/00

Метки: вибраций

...объект.Устройство работает следующим образом.Вибрация, опасная для консТрукций, возникает на частоте, близкой к собственной частоте этой конструкции. Собственную частоту определяют рас четным путем при проектировании данной конструкции. Предварительно осуществляется настройка струны 4 на. заданную частоту с помощью механизма ,натяжения вращением микровинта 7 пу тем искусственного механического возбуждения струны и контроля частоты ее колебаний по индикатору 11, подключенному к выходу усилителя 10. Световой поток от источника 2 по волно воду 1 передается к фотоэлементу 3, Переменная составляющая сигнала с фотоэлемента усиливается усилителем 10 и отражается на индикаторе 11. При отсУтствии вибрации контролируемого 55 объекта 12...

Номер патента: 1446348

Опубликовано: 23.12.1988

Авторы: Виноходов, Онищенко, Устьянцев

МПК: F04B 9/06

Метки: малоимпульсный, насос

...К =К+Е;е ; К, К, - текущие радиусы кулачка 16; К , - исходный радиус кулачка 16; К, К - коэф 50фициенты; е-центраееьньж угол, а исходный радиус кулачка 16 равен радиусу роликов 14 и 15.Насос работает следующим образом.При вращении кулачка 16 ролика 1555с рычаг:".и 9 и плунжером 2 осуществляется еозвратно-поступательное движение. При ходе ппунжера 2 вверх происходят всасывание перекачиваемой среды через патрубок 6 и одновременное ее нагнетание в патрубок 8. Во время хода плунжера 2 вниз перекачи-, ваемая среда протекает через полость плунжера 2 в верхнюю рабочую камеру Э. Одна часть этой среды идет на заполнение расеееиряющего объема верхней рабочей камеры 3, а другая поступает в патрубок 8, Поскольку площадь сечения нижней части...

Номер патента: 1444508

Опубликовано: 15.12.1988

Авторы: Гейхман, Карлеба, Онищенко

МПК: E21B 47/01

Метки: доставки, приборов

...и с третьим и четвертым колесами 4 и 5 (опорные колеса).Кроме того, пятое и шестое колеса 6и 7 подпружинены кверху. Это обеспечивается работающими на скручиваниецилиндрическими пружинами 8 и 9. Каждая из пружин 8 или 9 надета соответственно на ступицу колеса 2 или 3.Первые свободные концы пружин 8 и 9упираются в упоры 40 и 41, а вторыесвободные концы пружин упираются вступицы колес б и 7. При этом пряжины 8 и 9 все время закручены и с некоторым усилием Р раздпигают в вертикальной плоскости колеса б и 7вверх по отношению к несущим направляющим 34 и 35. 30Устройство представляет собойдва идентичных узла, в состав первого из которых входят детали 2,5,7,9,10, 1 1, 13, 15, 20,25,26, 28,30,31,34,36,38,40,43,45,47,49,51,53,56,59", в сос- З...

Номер патента: 1444272

Опубликовано: 15.12.1988

Авторы: Гнедич, Онищенко, Юшкевич

МПК: B66C 1/10

Метки: грузозахватная, траверса

...20осях 4 установлены червячные колеса7 и 8, связанные между собой червя"ками 9 и 10, смонтированными навалу 11. На валу 11 закреплен маховик12 ручного поворота. Колесо 7 и червяк 9 имеют левое направление витков,а колесо 8 и червяк 10 - правое.Поднимаемый груз 13 подвешивается кзахватньи органам 2.Работа с траверсой осуществляется 30Ъследующим образом.Закрепляют на захватных органах2 груз 13. Вращением рукоятки 12 поворачивают оси 4 с проушинами 6 до положения, необходимого для урав новешивания траверсы, При этом проушины 6 поворачиваются синхронно в разные стороны, сохраняя ось симметрии траверсы. Дополнительного стопорения осей не требуется, так как червячный механизм, образованный колесамии 8 и червяками 9 и 10, является...

Номер патента: 1442315

Опубликовано: 07.12.1988

Авторы: Анохин, Веретенников, Леонтьев, Онищенко

МПК: B21J 1/04, B21J 5/00

Метки: поковок, цилиндрических

...т.Сначала слиток нагревали до 1200 Сс выдержкой 60 ч и подавали под пресс12000 тс.Осуществление протяжки тела слитка и прибыли с относительными подачами в интервалах 0,5-1,0 позволяло инТенсивно проковать наиболее дефектную55центральную зону слитка, в том числеи в прибыли последнего. Протяжкуслитка осуществляли на плоских бойках шириной 2000 ммв направлении от донной к прибыльной частям как по телу слитка, так и в зоне прибыли. Протяжку проводили с кантовкой на 90и с перекрытием подач. В первом выносе осуществили протяжку на квадрат2700 мм (относительной подачей 0,75)Во втором выносе разметили прибыльи, отступив на 1/3 от верхней частитела слитка, из оставшейся части прибыпи отковали цапфу диаметром 1040 мми длиной 1500 мм. Остальную...

Номер патента: 1441081

Опубликовано: 30.11.1988

Авторы: Гиверц, Онищенко, Рубановский, Рябов

МПК: F04B 15/02, F04B 53/14

Метки: производительностью, растворонасос, регулируемой

...плунжера 2 часть рабочей жидкости вытекает в гидрозатворную камеру 1, что обеспечит ее подачу в зазор сопряжения плунжера 2 с нагнетательным патрубком 14.После достижения поршнем 5 упора7 плунжер 2 движется вверх. При этомвследствие разности наружных диаметров плунжера 2 и нагнетательного патрубка 14 в гидрозатворной камере 17 происходит сжатие рабочей жидкости и она под давлением поступает в зазор сопряжения плунжера 2 с нагнетательынм патрубком 14, что обуслав.- ливает уменьшение износа рабочих по верхностей этих элементов.Обратный клапан 9 предотвращает слив жидкости из камеры 7 в приводную камеру 19 и сливную линию гидросистемы, а напорный клапан 11 предупреждает образование значительного давления в гидрозатворной камере 17 по...

Номер патента: 1435918

Опубликовано: 07.11.1988

Авторы: Белосветова, Коротков, Лысый, Ниткина, Онищенко, Полянчиков, Ходак

МПК: F27D 3/15

Метки: скачивания, шлака

...14,.приваренные к штангам,Тележка перемещается цепью 15 отпривода 16.В Раме 1 имеются проемы для установки устройства на вилы погрузчика17, который обеспечивает вертикальное перемещение устройства, наклоныего и транспортирование на нужнуюпозицию.Устройство работает следующим образом.Погрузчик 17 вводит вилы в проемырамы 1 устройства, насаживает рамуна вилы, подъезжается к печи, вводитштанги 4-6 в печь таким образом,чтобы гребки 7 проходили над уровнемшпака. Затем включают привод 16,цепь 15 перемещает тележку 3 по направляющим 2 вперед, При перемещениироликов 11 по наклонным участкам копиров 9 пружина 12 через ролики 11 отклоняет рычаги 10 н штанги 4 и 6 поворачиваются на своих осях 8, при этом участки штанг, отогнутые под острым...

Номер патента: 1434411

Опубликовано: 30.10.1988

Авторы: Бугаенко, Костенко, Онищенко

МПК: G05D 16/06

Метки: газа, давления, регулятор

...основание 8которых выполнено глухим и снабженоштоком 13, на котором закреплен ку Олачок 14,Клапан 4 выполнен двухпозиционным,выход его соединен с входным каналом 2, а затвор 15 связан с кулач, ком 14 через электропривод 1 б и кон цевой выключатель 17 фиг.1) или, через подпружиненный толкатель 18(фиг,2).Регулятор давления работает сле дующим образом,Сжатый воздух поступает черезклапан 4, входной канал 2 и отверстие 12 в полость 11, а через выходной канал 3 - к потребителю. Давление газа в полости 11, а следовательно, и в выходном канале определяется отношением силы упругостисильфпнов б и 7 с жидкостью, заполняющей полость 10 между ними, к площади основания 8, образующего подвижную границу объема газа. При повьппении давления кулачок 4,...

Номер патента: 1432621

Опубликовано: 23.10.1988

Авторы: Абкарян, Онищенко, Поляк-Брагинский

МПК: H01F 7/18

Метки: приводным, электромагнитом

...ж - напряжение на выходе КБ-триггера 9, наличие которого индицирует втянутое положение якоря приводного электромагнита.Устройство работает следующим образомПри включении питания источник сигнала начальной установки единичным импульсом устанавливает КБ-триггер 9 в исходюое положение. При подаче сигнала управления на одном из входов элемента И 7 устанавливается логическая ч 1", а на одном из входов элемента И Ь - логическии "0". Этотже сигнал, поступив на вход задатчика 11 режимов вызывает на выходе источника 1 питания повышенное напряжение, которое в форсированном режиме включает приводной электромагнит 2. При движении якоря отрицательное значение дифференциала тока, протекающего через приводной электромагнит 2, вызывает появление...

Номер патента: 1431882

Опубликовано: 23.10.1988

Авторы: Богатырев, Будаква, Грачев, Донченко, Дубинский, Емченко, Закарлюка, Клименко, Коновалов, Маншилин, Налча, Онищенко, Пефтиев, Тодуров

МПК: B21B 27/02

Метки: валок, прокатный

...предотвращает рост контактныхнапряжений, скалывания поверхности,что снижает неравномерность износаопорных валков,При вращении валка 1 на контактес полосой 3 за счет изменения величины и направления угла наклона линийвыступов и (или) впадин 2 проис. ходитпериодическое изменение осс вьг. Уси 143882лий по величине и направлению, что снижает общий уровень усилий, а также предотвращает осевое смещение валка 1 и полосы 3 и, как следствие,5 снижает износ опорных валков и валков 1.Кроме того, при прокатке в предложенном устройстве участки полосы 3, контактирующие с выступами 2 валка 1, 10 прокатываются с большим уровнем деФормации, а участки полосы 3, контактирующие с впадинами 2, - с меньшим уровнем деформации. После прокатки в полосе 3 на...

Номер патента: 1430576

Опубликовано: 15.10.1988

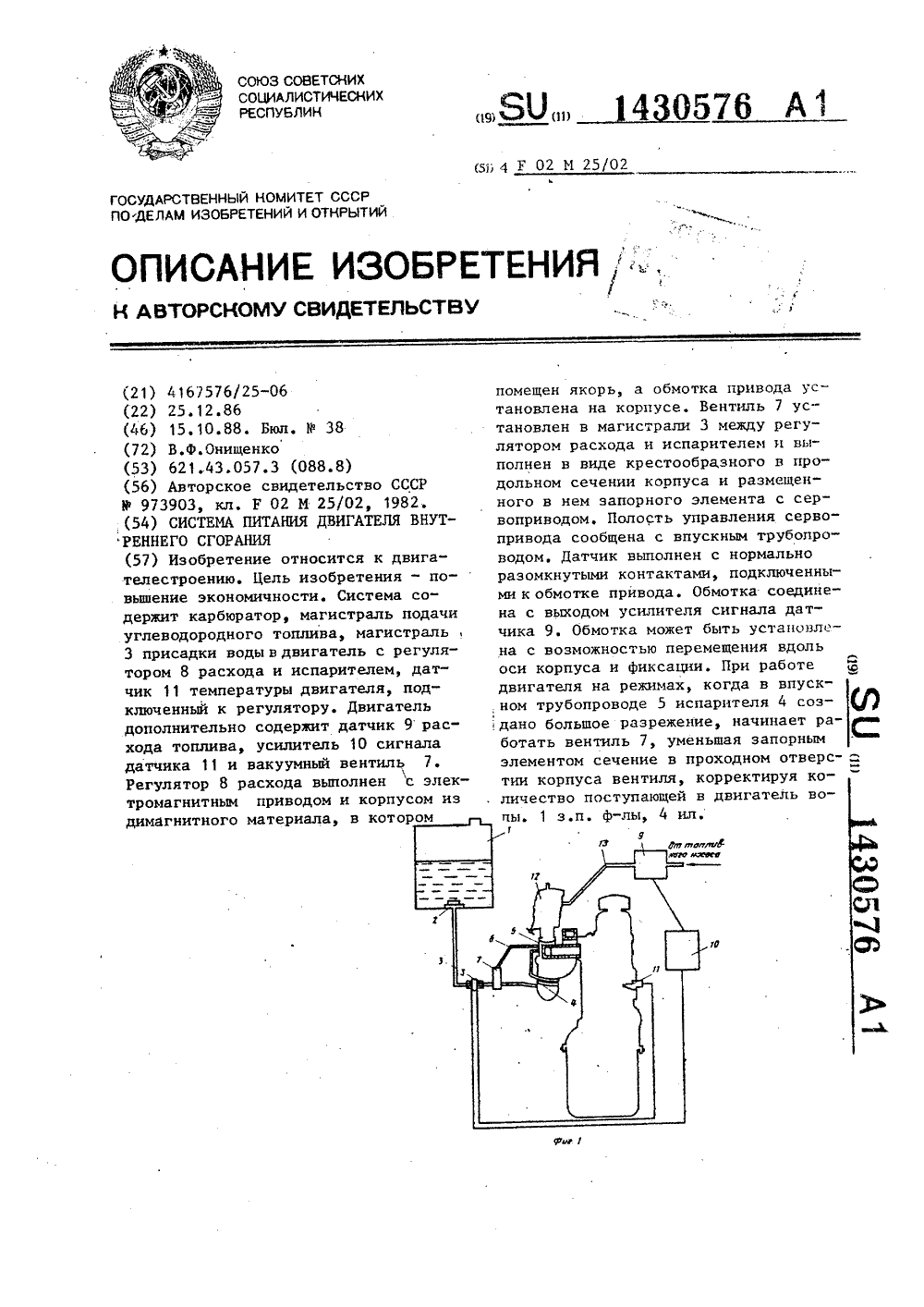

Автор: Онищенко

МПК: F02M 25/022

Метки: внутреннего, двигателя, питания, сгорания

...и гайками 32 и 33. На корпусе 24 с возможностью продольного перемещения и фиксации установлена обмотка 34.Фотоэлектрический датчик 9 расхода топлива (фиг.4), включающий фото- диод 35, осветитель 36 и крыльчатку 37, соединен с усилителем 10, собранным на транзисторах 38-40, диодах 4 1 76 2и 42, конде.сатор:.ы 43 н 44.,е,сторах 45-48.Нормально разомкнутые контакты 49 датчика 11 температуры (фиг.1) подключены к обмотке 34 регулятора 8, Последняя соединена с выходом 50 (фиг, 4) усилителя 10 (фиг. 2) сигнала датчика 8 расхода топлива. Параллельно обмотке 34 включен конденсатор 51 (Фиг. 4).Система работает следующим образом.При запуске и работе непрогретого двигателя цепь обмотки 34 (фиг. 3) регулятора 8 разорвана контактами 49. (Фиг. 4)...

Номер патента: 1430554

Опубликовано: 15.10.1988

Авторы: Болдаков, Гиверц, Онищенко, Рубановский

МПК: F01C 3/02

Метки: растворонасос

...Ч-образное поперечное сечение. В крышке 3 выполнены всасывающий патрубок 5 и нагнетательный патрубок 6. Растворонасос содержит поршень 7,связанный с вращающимся корпусом 1 через промежуточную эластичную пластину 8, закрепленную на корпусе 1 посредством ,пластины 9В неподвижной крышке 3 установлена задвижка 10 с возможностью перекрытия кольцевой камеры 4. Задвижка 10 также выполнена Ч-образной и связана рычагом 11 с пазом 12 и толкателем 13 с профильной направляющей 14, установ" ленной,на корпусе 1. Задвижка снабжена уплотнительной пластиной 15, выполненной из эластичного материала и лоджимается к корпусу пружинами 16.Растворонасос работает следующим образом.При вращении вала 2 приводятся во вращение корпус 1 с поршнем 7. Рабочие...

Номер патента: 1430305

Опубликовано: 15.10.1988

Авторы: Дуганов, Онищенко

МПК: B60N 1/02

Метки: виброзащитное, сиденье

...во втулке 3, спиральные пружину 7 сжатия и пружину 8 растяжения, которая соединена 20 с опорами 1 и 2 шарнирами 9. К верхней опоре 1 прикреплены упругая накладка 10 и кронштейн 11 со спинкой 12 и подлокотниками 13.Виброзащитное сиденье работает следующим образом.Нагружение, создаваемое массой человека (оператора) и массой подпружиненной части сиденья, воздействуя на упругие элементы через верхнюю опору 1, сжимает пружину 7 и пневмобаллоны 6. Па сжатие этих элементов направлено также и усилие, создаваемое пружиной 8 растяжения. Стабилизация систе мы происходит при условии, если(С +Сп)-С- ; (С +С) ) ССЯ где Ся,С ,С - жесткость пневмобаллонов, пружин сжатия ирастяжения, Н/м;О - усилие нагружения сиденья, Н;и - допустимый статическийпрогиб,...

Номер патента: 1430171

Опубликовано: 15.10.1988

Авторы: Онищенко, Труфилов, Шишмарев

МПК: B21J 13/02

Метки: закрытый, штамп

...стадия штамповки (верхняя и нижняячасти развернуты друг относительно друга на 90); на фиг. 3 - штамп в концештамповки (верхняя и нижняя части сомКНУТЫ) . 15Штамп состоит из верхней 1 и нижней 2частей, имеющих винтовую поверхность разьема 3 с Углом подъема =7 - 45,Штамп работает следующим образом.На нижнюю половину штампа 2 (в штампову 1 о полость) устанавливают заготовку 4.Затем на верхний торец заготовки накладывают всрхною половину штампа 1 так,ггобь 1 при псрвоначальном смыкании полонин последние были развернуты одна относительно другой на угол менее 360. После 25установки инструмента и заготовки осуществляют полное или частичное смыкание половин штампа (штамповку) путем удара бабы молота или нажатия бойка пресса. При этом...

Номер патента: 1424876

Опубликовано: 23.09.1988

Авторы: Богатырев, Горовых, Донченко, Дубинский, Емченко, Закарлюка, Зубко, Коновалов, Маншилин, Налча, Онищенко, Шебаниц

МПК: B21B 1/02

Метки: горячекатаных, заготовка, листов, производства

...соотношений (фиг.2),получаем3(а+Ь)оагсц, -- ,В1) где Ь - толщина заготовки;0 - временное сопротивление наразрыв материала заготовки;Е - модудь упругости материалазаготовки.Невыполнение условия (2) приводит к нарушению сплошности проката.Ширина выступов а и впадин Ь выбирается из условия устойчивости к потере плоской формы локальных участков 3, на которые после прокатки действуют остаточные сжимающие напряжения. Используя известную зависимость из теории упругости для расчета кри- тических (по плоскостности) напряже-, ний, имеемЬг-, г а 2(1+ )2 (3) где 1 - коэффициент Пуансона материала заготовки.Невыполнение условия (3) приводит к образованию локальной неплоскост- о ности листа.При прокатке на лист заготовка, выполненная со...

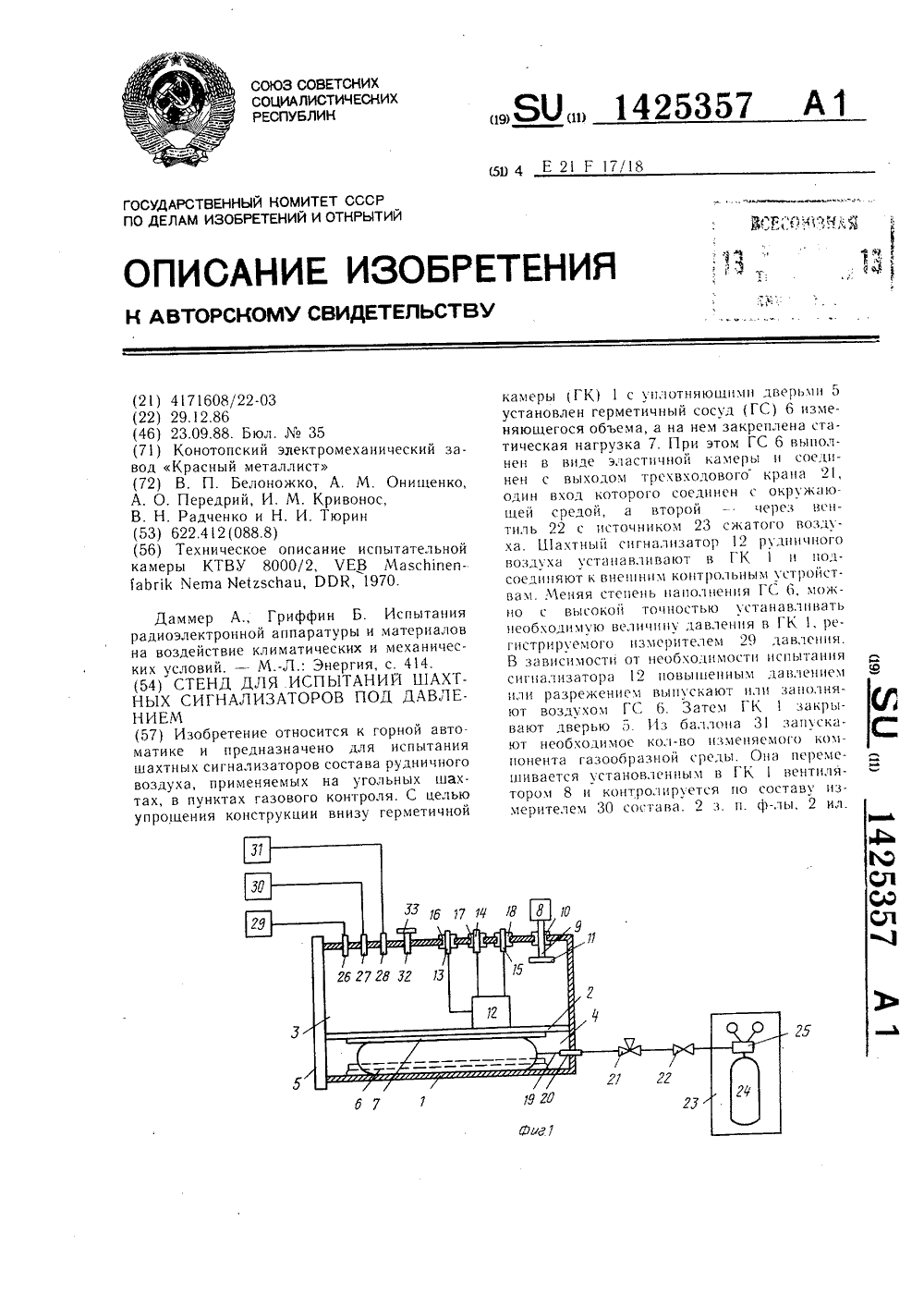

Номер патента: 1425357

Опубликовано: 23.09.1988

Авторы: Белоножко, Кривонос, Онищенко, Передрий, Радченко, Тюрин

МПК: E21F 17/18

Метки: давлением, испытаний, сигнализаторов, стенд, шахтных

...2 может быть подсоединен к клеммам 13 - 15 для подключения его, например, к источнику питания и средству контроля какого-лиоо параметра (не показаны). При необходимости испытания сигнализатора 12 избыточным давлением в исходном состоянии трехходовым краном 21 соединяют выход 19 сосуда б с атмосферой. Под действием статической нагрузки и из-за разности давления в сосуде 6 и атмосфере сжатый воздух из сосуда 6 с изменяюгцимся объемом выходит, и сосуд 6 принимает свой минимальный объем (на фиг. 1 показан пунктиром). После этого камера 1 закрывается уплотняющимися дверьми 5, обеспечивающими герметизацию камеры 1. Затем трехходовым краном 21 выход сосуда 6 с изменяющимся объемом соединяют через открытый вентиль 22 с истоцником 23...

Номер патента: 1423757

Опубликовано: 15.09.1988

Авторы: Бабич, Онищенко, Савицкий

МПК: F01N 1/08, F01N 3/04

Метки: глушитель, шума

...Е -рукс 5;тко: л С Г 1Вд,"ха..а .ным атэ,- ю сель. ли и запорный клсп)ан 15 с 16 для регулироваг копич СЫВаЕМОГО атМОСфсРНО 0 БОЗ пан 5 образут с э)л:скОн ком 8 регулируемую сспловуВ шумоискрогасящ Й калс штуцере 1 полого с г.р;)";я гпровочным)3 шаиб:мЯ ),3 д Ра 3:ЬМ КОНУСОл1 . 01:0 С р ) 1 с -,е 3 е 0 - Т е Н 0 О3 л С В; 34 ную 4) и шумоискрогасяш;по 5 какеры, ооразованные со)твеств нно цилиндри - ческим, тороидаьнс-сферече ким и коническим участка.и ког уса 1, приче выпускнси патрубс ко , н с севым)ОИ)ьрогЗСТСЛЬ ) . БЬ.С)Л)сНЬ. Б БДс. СтУПЕНЧатО;С Г;. ОВ сП,ГХ КОВКСИ -аПЬНЫХ ПЕрфорнрОБа;1 Х атру)КЭБ 2.)с перемычками 21, 1 бог патрубков со -единяется еекду с б,.ерекреИва.щи); -ся связями 22, Бьполненьыми в видевинтов с га нами. 1 с.;...

Номер патента: 1423560

Опубликовано: 15.09.1988

Авторы: Ващенко, Кутянина, Мищенко, Онищенко, Педан, Радина, Соколова, Стратиенко

МПК: C08K 13/02, C08L 9/06

Метки: резиновая, смесь

...4.П р и м е р 3. Состав и свойства смеси, иллюстрирующих возможностьиспользования аминосолей, полученных с использованием феноло-формальдегидных смол разного типа (октофорМ, Октофор 10 Я, Амберол Б -137),приведены в табл. 5.Смеси готовят аналогично примеру 1,П р и м е р 4, Состав протекторных смесей на основе СКМСАРКМ и СКД приведен в табл, б.Смеси готовят аналогично примеру 1,Свойства смесей приведены в табл,7.П р и м е р 5. Состав предложенных смесей на основе СКМСАРКМ и СКД, содержащих раэличнюе дозировки ингредиентов, приведен в табл. 8.Смеси готовят аналогично примеРУ 1,Физико-механические показателирезин протекторного типа, содержащихаминосоль эфира, представлены втабл, 9.1423560 0,7-3,50,5-25,025-100 0,5-5,0 Таблица Состав...

Номер патента: 1352833

Опубликовано: 15.09.1988

Авторы: Иванов, Климов, Литягин, Онищенко, Потылицин, Прасолова, Семенкович

МПК: B29C 41/14, B29C 41/40

Метки: маканых, резиновых, форма

...образом на Формодержателе Форму перемещают с одной технологической операции на дру". гую, получая маканое изделие, например перчатки,При вулканиэации перчаток в нулка" низационном котле при давлении 6 - 7 ата паровоздушная смесь проникает но внутреннюю полость корпуса формы, и давление в корпусе 1 становится равным давлению в нулканизационном котле.По окончании вулканизации давление в котле сбрасывается и одновременно, благодаря наличию в одном из элементов крепления корпуса 1 формы к Формодержателю ступенчатых каналов 10, падает давление и в корпусе Формы и становится равным атмосферному, после чего котел открываетсяТаким образом, исключается воэможность разрушения Формы за счет разности давлений внутри н .снаружи кор- пуса Формула...

Номер патента: 1418638

Опубликовано: 23.08.1988

Авторы: Вакуленко, Гольдштейн, Кацен, Онищенко, Остапюк

МПК: B65H 39/00, G03B 27/00

Метки: отрезков, повторную, подготовки, фотопечать, фотопленки

...маркировка с помощью штамповщиков 17 и 18. В Описьвяемом Вяэияе 1 те исполнРния блока 5 маркировки в качестве штамповщика используется пробойник отверстий. приводимый с помощью электромагнита.,Г(ля маркировки кадров и отрезков Б блок 5 маркировки передаются цанные о количестве кадров в отрезкр 15гротопленки и признаках копируемости каждого кадра, Для маркировкиког 1 Я идентификя 11 ии зякязя или рулонав блок 5 маркировки передаются данные о номере заказа или рулона.При передаче данных в блок 5 нявходе ЗП (фиг. ц) устанавливаетсяуровень лог. 1" а на входе Суровень лог. "0",При этом двоичный счетчик 2 ц сбрасывается в ноль, запоминающее устройство 25 устанавливается в режим за.писиблокируя выходные сигналы, а коммутатор 2 б...

Номер патента: 1418225

Опубликовано: 23.08.1988

Авторы: Онищенко, Передерий

МПК: B65G 54/02

Метки: конвейер, транспортировки, ферромагнитных

...иэ эластичного материала.Электромагниты комиутируются системой управления, обеспечивающей создание пошагово бегущего магнитногополя.Конвейер для транспортировки Аерромагнитных материалов работает следующим образом,В исходном положении все Аерромагнитные пластины 5 находятся в горизонтальном положении, притянутые электромагнитом 1, и поддерживая в напряженном состоянии амортизатор 6,Ферромагнитный материал подается на поверхности пластины 5 и притягивается электромагнитом 1.При отключении электромагнита пластина 5 под действием пружин амортизатора 6 поворачивается на оси 4 до сопРикосновения одной ее стороныс поверхностью упора 8. Упомянутыйупор за счет сил упругости отбрасывает ее в направлении, противоположном...
