Наговицын

Номер патента: 1342742

Опубликовано: 07.10.1987

Автор: Наговицын

МПК: B28B 11/14

Метки: бруса, пластичного, резки

...Диаметр задающего барабана 2 и передаточное отношение между раздаточным зубчатым колесом 10 и шестерней ведущего кривошипа выбраны такими, что за один оборот приводного кривошипа 11 через режущий орган проходит длина бруса, равная толщина изделий, отрезаемых струнами. Корректирующий кривошип 12 имеет отношение частоты вращения по отношению к приводному кривошипу 11 2:1 и, следовательно, за один оборот приводного кривошипа совершает два оборота. Корректирующий кривошип 12 развернут по фазе относительно приводного криво- шипа 11 на угол около 90 , поэтому вомомент минимальной поступательной скорости шатуна 13 приводного кривошипа 11 шатун 13 корректирующего кривошипа 12 имеет максимальную скорость и, наоборот, когда скорость шатуна...

Номер патента: 1341090

Опубликовано: 30.09.1987

Авторы: Баженевских, Наговицын, Потапов, Шихалев

МПК: B61H 13/38

Метки: крепления, триангеля, узел

...выемку 1 О, повторяющую форму конца выступа планки 7, ЗОПри установке валика в отверстие ушка подвески и кронштейн боковой рамы (при монтаже триангеля на тележку) выемку 10 на бурте головки валика совмещают с концом выступа планки 7 и перемещают валик в осевом направлении до упора бурта 9 во фланцевую поверхность ушка подвески. После этого поворачивают головку валика в любом окружном направлении, выемка 4 О 10 на бурте головки валика занимает промежуточное положение по отношению к фиксатору. В связи с тем, что часть головки валика с выемкой легче остальной части головки, выемка располагается во время движения тележкив верхней зоне ушка подвески, Придействии на триангель осевой силы Рвалик 3 перемещается в осевом направлении до упора...

Номер патента: 1333908

Опубликовано: 30.08.1987

Авторы: Игнатенко, Колодий, Коломиец, Лившиц, Наговицын, Ройфберг, Тейтельбаум, Шарипов

МПК: F16D 13/75

Метки: муфта, сцепления, фрикционная

...с червяком 21 при помощишипа 29, входящего в торцовый паз 30ступицы 23 червяка 21 с тангенциальным зазором.В центральной расточке 31 нажимнойчасти 6 установлен с возможностьювращения зубчатый диск 32, зафиксированный в осевом направлении посредством отогнутых усиков 33. Внутренние зубья 34 зубчатого диска 32сопряжены, с зубьями червяка 21, анаружные зубья 35 - с зубьями резьбовых втулок 16, выполненных на упорных буртах 17.Для выключения муфты установленаотводка 36При отпущенной педалиуправления муфтой между упорным кольцом 12 и торцом отводки 36 имеетсязазор а, предотвращающий их соприкоснование,Муфта работает следующим образом.Усилие нажимных пружин 8 передается через нажимную часть 6 на упорные буртики 17 резьбовых втулок 16,а...

Номер патента: 1305768

Опубликовано: 23.04.1987

Авторы: Горохов, Наговицын, Яншин

МПК: G10D 3/00

Метки: гриф, запрессовки, инструмента, ладов, музыкального

...и обрезки ладовых пластин имеет рычаг 13включения, установленный с возможнос. - 30тью контакта с поворотным упором 9каретки 2, имеющей механизм 14 переключения движения каретки 2. Каретка2 соединена с механизмом 3 подачи ладовой проволоки цепной передачей 15. 35Устройство для запрессовки ладовв гриф музыкального инструмента функционирует следующим образом. После Фиксации грифа в шаблоне на 40 каретке 2 с помощью механизма 14 каретка 2 приводится в движение, проходит под узлом 10 для пропила пазов в грифе и останавливается под узлом 4. 8 гПри движении каретки 2 цепная передача 15 приводит в движение механизм 3 подачи ладовой проволоки в зону узла 4 запрессовки и обрезки ладовых пластин, а упор 9 каретки 2 при помощи рычага 13 включает...

Номер патента: 1296429

Опубликовано: 15.03.1987

Авторы: Ерко, Наговицын

МПК: B28B 15/00

Метки: вагонетку, дренажных, сушильную, труб, укладки

...трубы поступает на конвейер 2 отбора труб, отбирается с сксренем от резательцого автс."ата 1, передается ия роликовый конвейер 3.1.ли подходе трубы к упорх 20 роликоый конвейер 3 и ксцвейер 2 отбора труб умецьцзет сксрос;ь и труба входит в конакт с упором 20 ьа скорости, исключаюцсй дефсрмзг.и;с торНа трубы от удара. Это дс тягается тем, тс привод конвейера 2 отбора тгус и рсликсВОГО КОНВейерд 3 Осуцествляется От двяг.Геля 15 через редукГср 6 и раздгточцус колобку 7. Сое.3диненные через кривошипно-кулисный механизм 18, позволяющий в необходимый момент снижать скорость передающего вала 19.Последующие операции производятся перекладчиком 4, в котором заготовка трубы разрезается на две части, обрезаются торцы труб для обеспечения...

Номер патента: 1296158

Опубликовано: 15.03.1987

Авторы: Лукомский, Наговицын, Сметанников

МПК: A61G 13/00

Метки: конечностей, нижних, фиксатор

...вмешательств.Цель изобретения - расширение оперативного доступа к конечности при проведении на них операций.На фиг.1 изображен фиксатор, общий 10 вид; на фиг.2 - ложемент с зубчатой муфтой.1 фиксатор нижних конечностей состоит из рамыи распорок 2 для измене ния угла наклона рамы, Рама 1 и распорки 2 для изменения угла наклонарамы снабжены струбцинами 3 и 4, рама снабжена муфтами 5 с винтовым зажимом.б и фиксаторами для стоп, вы полненными в виде стержня 7 и ложе- мента 8. Соединение муфты 5 с рамой выполнено шарнирным 9, а ложемента 8 со стержнем 7 - в виде зубчатой муфты 10.25Фиксатор используется следующим образом.Перед проведением операции его монтируют на операционном столе, Для этого раму 1 с подвижными струбцинами 3...

Номер патента: 1291739

Опубликовано: 23.02.1987

Авторы: Гоц, Наговицын, Некрасов, Попов

МПК: F16B 23/00

Метки: болт

...конусного углубления с углом а конуса со сферическим, выпуклым в сторону торцовой поверхности 4 дном 5 с радиусом К и равномерно расположенными радиальными пазами 6 с контуром донышек 7, описанным радиусом К, а опорная поверхность 8 головки выполнена конической с вершиной конуса, обращенной в сторону головки, и наклонена к оси резьбового стержня под острым углом р.Центр О сферической поверхности 4 радиуса К, расположен на оси О - О стрежня 1.Торцовая поверхность 4 ограничена на периферии кольцевым буртом 9.При затяжке болта происходит изгиб головки, работающий как кольцевая пластина, изгибная жесткость которой возрастает по направлению к резьбовому стержню. Это обеспечивает постоянный контакт опорной поверхности головки с присоединяемой...

Номер патента: 1288396

Опубликовано: 07.02.1987

Авторы: Игнатенко, Колодий, Коломиец, Наговицын, Ройфберг, Тейтельбаум, Шарипов

МПК: F16D 13/75

Метки: муфта, сцепления, фрикционная

...кольце 13,12883 45 50 55 Для выключения муфты сцепленияустановлена отводка 28, При отпущенной педали управления муфтой (непоказана) между упорным кольцом 13и торцом отводки 28 имеется зазор а, .5предотвращающий их соприкосновение.Муфта работает следующим образом,Во включенном положении муфтысцепления усилие нажимных пружин 9от нажимной части 6 через промежуточОную клиновую часть 17 передается натрущуюся часть 3 нажимного диска,которая прижимает ведомый диск 14к поверхности маховика 2, При этом15на отрегулированной муфте поводок 25управляющей пружиной муфты 22 соприкасается с левой кромкой паза 26 управляющей планки 27,При выключении муфты с неиэношен 20ными накладками ведомого диска 14,отводка 28 принудительно перемещается к маховику...

Номер патента: 1273981

Опубликовано: 30.11.1986

Авторы: Горлов, Горохов, Наговицын, Петров

МПК: G10C 3/18

Метки: кернам, механики, молоточков, пианино, приклеивания, фильца

...в штоках 4 гидро- цилиндров 5 полостях 13, штоки 14 которых соединены с балкой 6 кассеты 7, рабочая часть 15 каждого прижимного башмака 10 имеет форму профиля молоточка, а их нижние кромки 16 установлены с возможностью постоянного контакта одна с другой.Рычаги 9 шарнирно соединены с ползунами 17, установленными с возможностью горизонтального передвижения. Позициями 18 обозначены втулки рычагов 9, установленные на оси поворота 19; 20 - фиксатор положения балки 6; 21 - каналы для связи с полостью 13; 22 - гидросистема. Между рабочими частями 15 прижимных башмаков 10 и фильцем 23 расположена эластичная прокладка 24,Устройство функционирует следующимобразом.Подготовленные керны 8 укладыва,ют в кассету 7 и устанавливают нр балке 6....

Номер патента: 1266632

Опубликовано: 30.10.1986

Авторы: Зимин, Наговицын, Наговицына, Татаринов

МПК: B21J 5/06

Метки: отверстием, центральным

...быларавна 20-30% высоты прошитой заготовки. (При высоте выступа менее20% конечной высоты заготовки под 20 парное кольцо 4 может войти в телораскатываемой заготовки, а при высоте выступа более 30% указанныйвыступ полностью не выводится). Диаметр подпорного кольца назначают та 25 ким образом, чтобы оно перекрывалоширину раскатываемой заготовки научастке, примыкающем к отверстию навеличину ф 4-1/3 ширины прошитой заготовки,На промежуточной стадии (50-60% деформации по высоте) в центре заготовки появляются дополнительные напряжения растяжения, снижающие уроцень давлений со стороны пуансона. Давления на заготовку со стороны пуансона 3 становятся вьппе давлений со стороны пуансона 5, поэтому пуансон 3 движется навстречу пуансону, выдавливая...

Номер патента: 1252675

Опубликовано: 23.08.1986

Авторы: Бренев, Кощеев, Наговицын, Румянцев, Сысоев, Фороща

МПК: G01H 5/00

Метки: гидрологический, звука, измеритель, скорости

...следующим образом.Генератор 2 импульсов возбуадаетэлектроакустический преобразователь 3 и одновременно запускает формирователь 9 строба. Акустический импульс, иэлученный электроакустическим преобразователеи 3 в исследуемую среду, распространяется в последней, отрааается от отрааателя 1, и вновь принииается электроакустическим пре обраэователеи 3. Сигнал с выхода элеКтроакустического преобразователя 3 усиливаетбя усилителем 4 и поступает на амплитудно-временной селектор. На управляющие входы последнего поступают опорное напряаение с источника 10 и сигнал строба с формирователя 9 строба.,Сигнал, прошедший через амплитудно-временной селектор 8, вновь запускает генератор 2 импульсов, По частоте циркуляции импульсов в электроакустическом...

Номер патента: 1243941

Опубликовано: 15.07.1986

Авторы: Горохов, Наговицын, Петров

МПК: B27C 1/02

Метки: деревянных, заготовок, короткомерных, станок, фуговальный

...УЗф)иа.2 Составитель А.ВасильевТехред Н.Бонкало Корректо М. Демчик Редактор И.Сегляник 3/16 Тираж 501 ПодписноеНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, .Москва, Ж, Раушская наб., д.4/5 аказ 3 роектная, 4 Производственно-полиграфическое предприятие, г. Ужгород,Изобретение относится к деревообрабатывающей промышленности и, в частности,к оборудованию для обработкикороткомерных деревянных деталей механики пианино. 5Цель изобретения - повышение производительности за счет уменьшениявремени на замену ножей.На фиг, 1 изображен ножевой вал,разрез; на фиг. 2 - разрез А-А на 10фиг, 1; на фиг. 3 - разрез Б-Б нафиг.1,Ножевой вал 1 имеет корпус 2, установленный на подшипниковых опорах3. В корпусе 2 имеются прямые пазы...

Номер патента: 1201218

Опубликовано: 30.12.1985

Авторы: Калаков, Коваленко, Кречмер, Мухамбетов, Наговицын, Петлюк, Понамарев, Сидорчук

МПК: B67D 5/30

Метки: дистанционного, колонкой, механизм, привода, пульта, топливораздаточной

...в транспортные средства и может быть использовано, например, на топливораздаточной колонке.Цель изобретения - повышение надежности работы и упрощение конструкции.На чертеже изображено предлагаемое устройство.Устройство состоит из электромагнита 1, заключенного в корпусе 2 Г-образной Формы, укрепленного на его боковой стенке штыря 3 с расположенными на нем возвратной пружиной 4 и регулировочной гайкой 5, якоря 6, имеющего Г -образную форму, на одном плече которого образован паз для надевания на штырь 3, а на другом укреплена толкающая собачка 7, укрепленной на торцовой стороне корпуса 2 фиксирующей собачки 8 и храпового колеса 9 с укрепленным на ее оси кулачком 10.Устройство работает. следующим образом.Оператор автозаправочной...

Номер патента: 1194551

Опубликовано: 30.11.1985

Автор: Наговицын

МПК: B21H 1/02

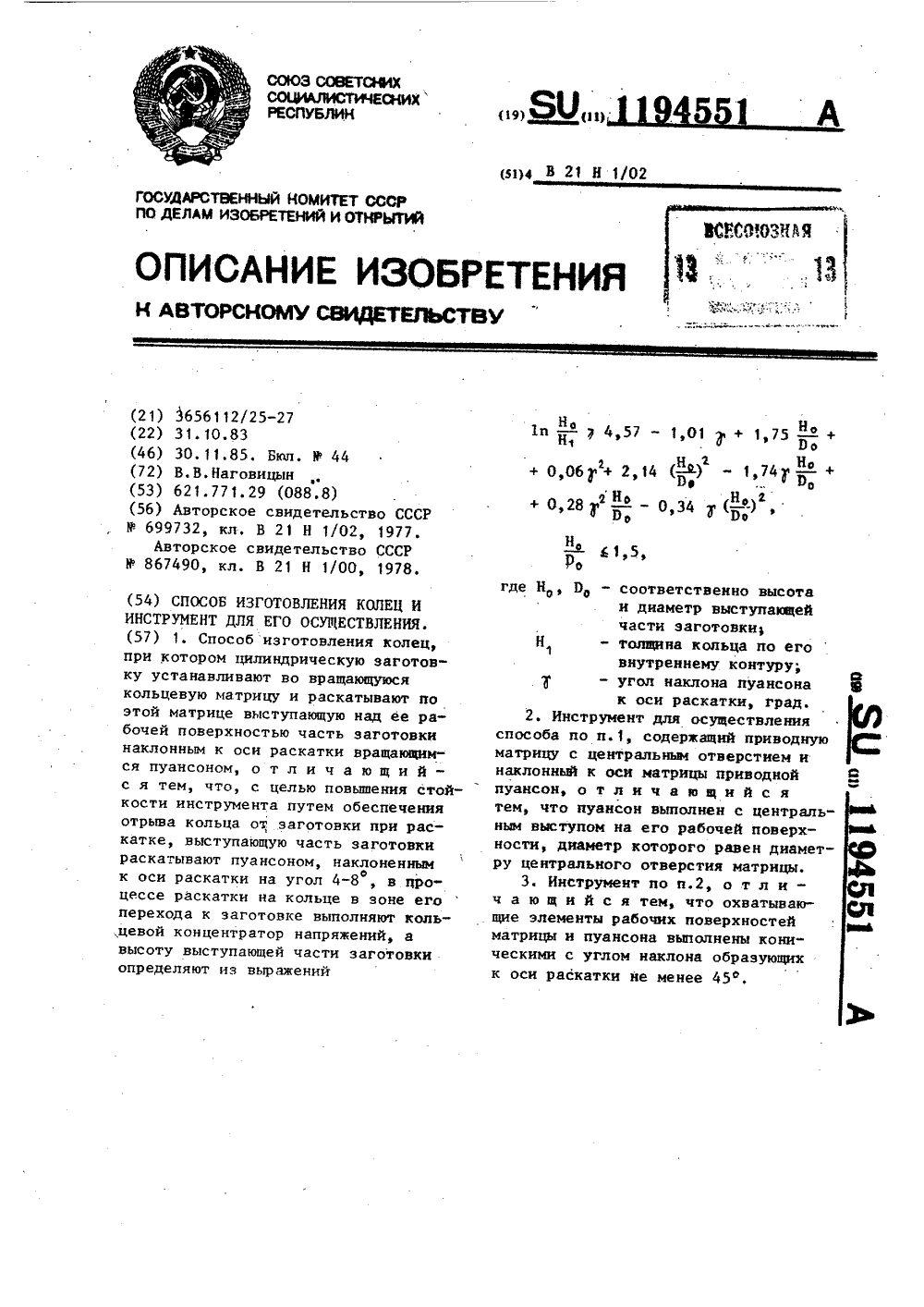

Метки: инструмент, колец

...сложного сечения.Инструмент для изготовления колец торцовой раскаткой состоит иэ вращающейся кольцевой матрицы 1 и вращающегося пуансона 2, наклоненного к оси 3 раскатки (осц матрицы 1) на угол 4-8 . Матрица 1 имеет центральное отверстие 4 для установки заготовки и рабочую поверхность 5, форма которой (плоская на фиг,1 или ступенчатая на фиг.2) определяется формой готового кольца.Вращающийся пуансон 2 на своей рабочей поверхности 6 имеет центральный выступ 7, диаметр которого равен диаметру центрального отверс - тия 4 матрицы.В зависимости от формы готового кольца рабочие поверхности 5 и 6 матрицы и/или пуансона могут иметь охватывающие элементы 8, которые должны быть выполнены коническими с углом наклона их образующих к оси 3 раскатки...

Номер патента: 1181756

Опубликовано: 30.09.1985

Авторы: Авдеев, Андрюков, Наговицын

МПК: B21D 37/12

Метки: дисков, раскаткой, торцовой

...(с указанием зоны деформирования на второй стадии деформирования).Способ изготовления дисков торцовой раскаткой осуществляют следующим образом.Цилиндрическую заготовку 1 устанавливаютна инструмент 2 с плоской рабочей поверхностью, затем воздействуют на нее с усилием осадки инструментом 3 с конической рабочей поверхностью, который совершает движение навстречу инструменту 2 и дополнительное сложное колебательное движение вокруг оси осадки. Укаэанным образом заготовку осаживают до высоты в центральной части, равной высоте готового диска. Затем полученный полуфабрикат 4 чашеобразной формы обкатывают между инструментами 5 и 6 с коническими рабочими поверхностями причем инструменты установлены таким образом, что в зоне обработки образующая...

Номер патента: 1174114

Опубликовано: 23.08.1985

Авторы: Бусыгин, Демидов, Дерябин, Зуев, Костенков, Наговицын, Фроликов

МПК: B21C 23/22, B21J 13/02

Метки: горячей, штамп, штамповки

...горячий металл заготовки.Поверхностные слои гравюры вставок 253 и 4 при работе многократно контактируют с горячим металлом, наибольшемунагреву. подвергаются выступающиеэлементы гравюры, образуемые винтами5 и 6, изготовленные отдельно от: 30вставки, что требует применения дляих материала более теплостойкойстали. Высокая теплостойкость материала вставок способствует увелпчению износостойкости штампов, а нане- Зсение слоя олова на контактную поверхность вставки с корпусом улучшает отвод тепла от нагретых слоевгравюры и предохраняет ее от перегрева. 40Вставки гравюры из износостойкого материала толщиной 0,05-0,15 отих диаметра выполнены методомгорячей торцовой прокатки. Выбор"олщнны вставки производится с учетом глубины циклического...

Номер патента: 1165806

Опубликовано: 07.07.1985

Авторы: Березин, Гоц, Наговицын, Немцев

МПК: F01M 1/10

Метки: внутреннего, двигателя, сгорания, смазки

...2 насосав главную масляную магистраль 5через центрифугу 6, канал 7 перепус-.ка масла от радиаторной секции 3через радиатор 8, распределитель 9 25и канал 10 в поддон 11 двигателя.Распределитель 9 установленв канале 7 пере. пуска масла с возможностью его сообщения а каналом 4подвода масла через канал 12, а ЗОуправляющая полость 13 распределителя 9 подключена к каналу 4 передцентрифугой 6. Насос 1 снабжен маслоприемником 14. Распределитель 9 поодному из вариантов выполнения системи может быть установлен в канале У перепуска масла перед радиатором 8 (Фиг. 1), а по другому варианту - после радиатора 8 (фиг. 2),Система смазки двигателя внутреннега сгорания работает следующим обре ом..: ,: работе двигателя внутреннегосгорания масло через...

Номер патента: 1160086

Опубликовано: 07.06.1985

Авторы: Букач, Жарнов, Исаев, Кононенко, Кригер, Наговицын, Толстов, Штоль

МПК: F02F 11/00, F16J 15/06

Метки: газового, стыка, уплотнение

...выполнена в опорном буртегильзы цилиндра или в днище головки,Причем угол наклона кольцевой канавки относительно сопряженной поверхоности составляет 30-89На фиг.1 изображено уплотнение газового стыка двигателя внутреннегосгорания с канавкой в опорном бурте . гильзы после затяжки элементов крепления головки цилиндров; на фиг.2 .то же, до установки головки цилиндров, продольный разрез; на фиг.З -разрезное прокладочное кольцо из полимерного термостойкого материала всвободном состоянии; на фиг.ч - уплот.нение газового стыка двигателя внутреннего сгорания с канавкой в днищеголовки после затяжки элементов крепления головки цилиндров; на фиг,5 -то же, поперечный разрез.Сложный прсАиль фторопластового кольца требует специального...

Номер патента: 1157285

Опубликовано: 23.05.1985

Авторы: Анисимов, Горбунов, Гоц, Красулин, Наговицын

МПК: F16C 33/10

Метки: комбинированной, подшипник, скольжения, смазкой

...частично вымывает консистентную смазку 7 иэ канавки 6 через. дополнительное маслоподводящее отверстие 8, что препятствует разрушению антифрикционного слоя полувкладышей 3 и 4, особенно в периоды обкатки, пуска и останова, когда количество масла в зазоре 10 минимально. Укаэанные соотношения размеров дополнительного маслоподводящего отверстия 8 и канавки 6, которые для подшипника скольжения коленчатого вала двигателя внутреннего сгорания равны 0,95-1,0 диаметра от-верстия 5, обусловлены необходимостью обеспечения неразрывности потока смазки в зазоре 10 и прочностью полувкладьппей 3 и 4,Составитель Б. МоисееТехред С.Мигунова едактор О. Голова 3313/34 Тираж 812 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035,...

Номер патента: 1146126

Опубликовано: 23.03.1985

Авторы: Казаченок, Мухляков, Наговицын, Сурков

МПК: B21J 5/06

Метки: отверстием, центральным

...фиг. 1 показана начальная ста дия обработки; на фиг. 2 - промежуточная стадия; на фиг. 3 - конечная стадия.Способ осуществляется следующим образом.Заготовку устанавливают в матрицу 1, иэ которой на величину радиуса закругления кромки выступает дополнительный пуансон 2. Торцы дополнительного пуансона 2 и деформирую щего наклонного пуансона 3 спрофилированы на конус с углом при вершинес168-174 . После обкатывания заготовки 4 с достижением величины степени деформации на 10-20 по высоте допол нительный пуансон 2, установленный на выталкивателе (не показан), под действием усилия Р движется навстречу пуансону 3, выдавливая металл из центра в. тело кольца, Прошивка заканчивается, когда вершины пуансонов 2 и 3 смыкаются. Дальнейшее...

Номер патента: 1143598

Опубликовано: 07.03.1985

Автор: Наговицын

МПК: B28B 15/00

Метки: вагонетки, кирпича, обжиговые, садки

...2 кирпичей и т. д.Установка для осуществления предлагаемого способа состоит из накопителя 1 ряда, накопителя 2 карты и переносчика 3 слоя. Накопитель 1 ряда состоит из пластинчатого цепного конвейера 4 и склиза 5, в конце которого установлен двухпозиционный подвижный упор 6, имеющий два положения, необходимые для сталкивания рядов кирпича для продольных и поперечных пакетов. Накопитель.2 карты состоит из толкателя 7 ряда, неподвижного склиза 8, преобразователя 9 ряда, подъемного стола 1 О, сталкивателя 11, ленточного конвейера 12, поддерживающего цепного конвейера 13, механизма 14 точной пошаговой подачи конвейеран акопител я.Преобразователь ряда 9 состоит из стойки 15, на которой шарнирно подвешена балка 6, удерживаемая в...

Номер патента: 1118659

Опубликовано: 15.10.1984

Авторы: Абдулхакова, Бухайров, Галлямов, Гусев, Дайнеко, Дергачев, Люшин, Малков, Москвин, Мусатов, Наговицын, Недбайлюк, Оленев, Сабирова, Смольников, Солодов

МПК: C09K 3/00

Метки: нефтепромысловом, оборудовании, отложений, парафина, предотвращения

...напромыслах.Цель изобретения - повышение эфФективности способа предотвращенияотложений парафина путем обеспечениявоэможности введения в нефть ингибитора без предварительного растворителя его в углеводородных растворителях и расширение области применения способа.Поставленная цель достигаетсятем, что согласно способу предотвращения отложений парафина в нефтепромысловом оборудовании путем введенияингибитора на основе поверхностноактивного вещества в качестве химического реагента используют продуктпоследовательного присоединения1-3 мас.ч. окиси этилена и 3-9 мас.ч.окиси пропилена к 1 мас.ч . Фенолсодержащего продукта,В качестве Фенолсодержащего продукта используют фенольную смолу отход производства фенола и ацетона по кумольному...

Номер патента: 1113581

Опубликовано: 15.09.1984

Авторы: Гоц, Ильин, Красулин, Наговицын, Салов

МПК: F02F 1/00

Метки: блок, внутреннего, двигателя, сгорания, цилиндров

...против элементов крепления. Овализация гиль" зы цилиндра приводит к снижению надежности стыка блока цилиндров двига теля.Цель изобретения - повышение надежности блока цилиндров.Поставленная цель достигается тем, что в блоке цилиндров двигателя 40 внутреннего сгорания, содержащемгильзу цилиндра с опорным буртом,боковая поверхность которого снабжена кольцевой канавкой, и элементыкрепления головки цилиндра, расположенные равномерно по окружности цилиндра, кольцевая канавка выполненас заглублениями, размещенными симметрично между элементами крепления,причем максимальная величина заглубления составляет 0,3-0,4 толщиныстенки гильзы цилиндра в сеченииопорного бурта,Верхняя полость кольцевой канавкирасположена от плоскости опорногобурта гильзы...

Номер патента: 1093728

Опубликовано: 23.05.1984

Авторы: Мокрецов, Наговицын, Попович, Фролов, Хомяков

МПК: C23C 13/08

Метки: подложкодержатель

...опорными площадками, смещенными относительно осей шарниров 2 .Недостатком известного подложкодержателя является сложность конструкции, так как при передаче подложек из камеры в камеру к подложкодержателю требуется дополнительный механизм, перекладывающий подложку с одного подложкодержателя на другой,Цель изобретения - упрощение конструкции устройства.Поставленная цель достигается тем что в подложкодержателе, содержащем основание с элементами крепления подложек, выполненное из нескольких секций, последовательно соединенных между собой шарнирами, каждая секция снабжена опорными площадками, сме площадок может транспортироваться в безопорном пространстве (не имеющем направляющих) затворно-шлюзовых устройств и т.п., т.е. при посекцион...

Номер патента: 1080908

Опубликовано: 23.03.1984

Авторы: Барсуков, Кохан, Лойферман, Миронов, Наговицын

МПК: B21H 7/06

Метки: топоров

...линия содержит устройство 16 для передачи топора натранспортеры 17 с крючковыми захватами, нагревательные щелевые печи 18, закалочные масляные ванны 19,отпускные печи (соляные ванны,) 20,камеры 21 для охлаждения, устройства 22 для очистки топора, устройства 23 для полировки лезвия топора,"камеры 24 для покраски топора, суыльные камеры 25 и места 26 дляупаковки топора.(йособ изготовления топоров осуществляют следующим образом.Заготовку с определенной по формуле (1) массой нарезают из крупносортного проката на пресс-ножницах(не показаны. Сорт проката, исходяиз условия; продольной устойчивостизаготовки, подбирается таким образом, чтобы исходное отношение Н/Озаготовки не превышало 1,5. Посленагрева н кузнечном индукционномнагревателе 1...

Номер патента: 992010

Опубликовано: 30.01.1983

Авторы: Наговицын, Травников

МПК: A47C 3/20

Метки: банкетка

...4 и механизм подъема сидения, состоящий из рычагов 5 соединенных в средней части посредством оиоси 6 и шарнирно концами с нижнеи 1 и верхней 3 рамами, и фиксатор, который содержит зубчатый сектор 7, установленный посредством оси 8 на пластине 9 и шарнирно связанный с осью 6 соединения ры чагов 5. Тяга 10 установлена на верхнейраме 3 и шарнирно соединена с планкой 11, на тяге 10 установлен подпружиненный пружиной 12 с возможностью взаимодействия с зубчатым сектором 7 зубчатый стопор 13. Зубчатый сектор 7 шарнирно соеди-нен посредством звена 14 с осью 6 соединения рычагов.Для подъема (опускания) банкетки внужное положение поворачивают планку 11.При этом тяга 10 выводит стопор 13 иззацепления с сектором 7. Далее производят подъем...

Номер патента: 981659

Опубликовано: 15.12.1982

Авторы: Драган, Кампф, Наговицын, Погребной, Ройфберг, Рубинштейн, Фомин

МПК: F02F 7/00

Метки: блок-картер, внутреннего, двигателя, сгорания

...1; нафиг. 3 - сечение Б-В на фиг, 1; нафиг. 4 - сечение В-В на фиг. 1; нафиг, 5 - узел 1 на фиг, 1,Блок-картер содержит: межцилин,ровую перегородку 1, выполненнуюс двумя ребрами жесткости 2, крышку3 коренного подшипника и вертикальные элементы крепления 4, 981659Ребра жесткости 2 выполнены с постоянной площадью поперечного сечения и осями, проходящими под углом к осям резьбовых отверстий под вертикальные элементы крепления, а ширина сечений а и а ребер жесткости 5 выполнена в соотношении- 1,2-3,0агПри работе двигателя внУтРеннего сгорания основное усилие (максималь О ные газовые силы), определяющее напряженно-деформированное состояние межцилиндровой перегородки блок-картера рядного двигателя внутреннего сгорания, передается в тело...

Номер патента: 964713

Опубликовано: 07.10.1982

Авторы: Кондратьев, Кощеев, Наговицын

МПК: G11B 5/09

Метки: записью, информации, магнитной, цифровой

...первый 18 и второй 19 элементы сравнения и Формирователь 20 командных импульсов.Устройство работает в двух режимах - в автоматическом режиме записи и в дежурном режиме записи с клавиатуры. Необходимая для записи информация поступает в блок б регистров либо с блока 1 опроса (автоматический режим записи), либо пульта 2 оператора ( дежурный режим записи) .По каналу автоматического ввода на запись может быть подана информация, фйредставленная в параллельном коде 8-4-2-1. Записанная в блок б информация выводится на цифровые индикаторы блока 5. С подачей на блок 9 сигнала "Запись" от блока 4 йачинается запись информации с информационного выхода устройства на магнитную ленту. цля этого блок 9 подает команду на включение лентопротяжного...

Номер патента: 946015

Опубликовано: 23.07.1982

Авторы: Арефьев, Барышников, Гольдфарб, Иванов, Кузнецов, Кулешов, Наговицын, Сидоркевич

МПК: H05H 5/02

Метки: катодный, пушки, узел, электронной

...катодом. и выполнен в видеупругого элемента с возможностью поджатия дискового эмиттирующего катодак катододержателю 2На чертеже приведена схема катодногоузла и его расположение в электроннойпушке. 2Устройство содержит анод 1 и катодный узел 2, которые образуют электронно-оптическую систему пушки. Катодныйузел 2 содержит эмиттирующий катод 3,закрепленный в катододержателе 4, и вспо-,могательный катод 5, закрепленный натокоподводах 6. Тепловые экраны 7 - 9с соосными отверстиями, образующимиканал 10 дрейфа электронов располагаются на корпусе катодного узла. Экран 8является анодом по отношению к вспомо 35гательному катоду. Экран 9, выполненныйв виде пружины, осуществляет креплениекатода 3 в катододержателе 4,Устройство работает...

Номер патента: 945043

Опубликовано: 23.07.1982

Авторы: Наговицын, Чучков

МПК: B66B 9/16

Метки: монтажа, оборудования, подъемник, тяжеловесного

...положении, , На ствол мачты подъемника свободно с зазором надет ползун 8, который имеет обецайку с внутренним диаметром на 20 мм большим, чем ствол мачты подъемника, К обечайке приварены ребра жесткости, к которым закреплены стойки и балки из профильного материала. Между ребрами жесткости закреплены два нижних блока полиспаста.помощью полиспаста ползун 8 может подниматься и в верхнем положении увеличивать высоту подъемника на 1 м и более. После подъема и установки крана ползун опускают, после чего мачта становится выше подкрановыхзз путей, не нарушая работы мостовых кранов основного производства. Вмес- . те с оголовком 4 и полиспастом 6 . ползун 8 может поворачиваться вокруг оси ствола мачты подъемника.40Монтаж тяжеловесного...
