Способ изготовления колец и инструмент для его осуществления

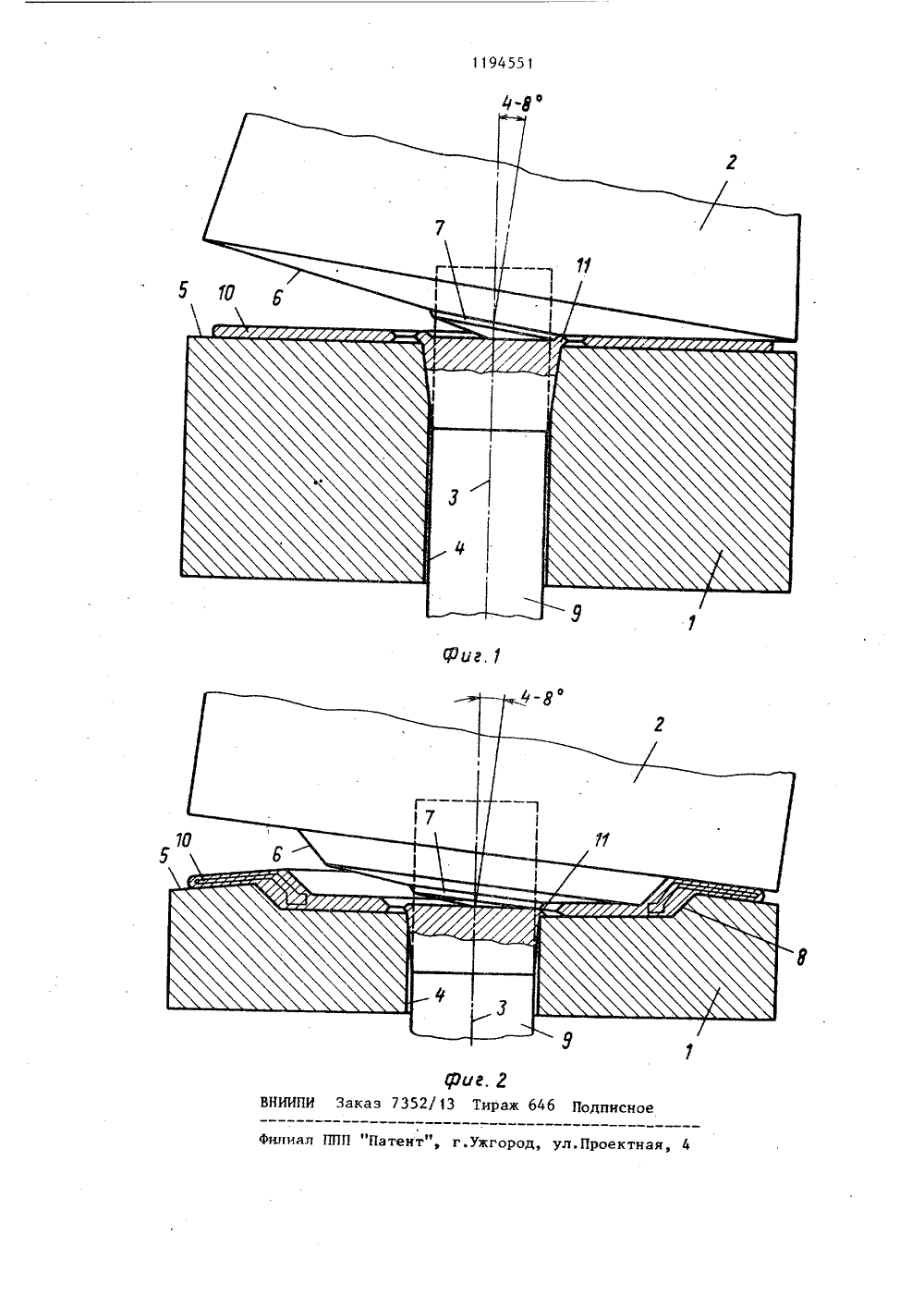

кое свидл. В 21е свидел. В 21- ф- ь 1Рое Ноф 1)о ТОСУДЬРС ТМЮЮЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОЛИСАНИЕ ИЗО(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОЛЕЦ И ИНСТРУМЕНТ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) 1. Способ изготовления колец, при котором цилиндрическую заготовку устанавливают во вращающуюся кольцевую матрицу н раскатывают по этой матрице выступающую над ее рабочей поверхностью часть заготовки наклонным к осн раскатки вращающимся пуансоном, о т л и ч а ю щ и й - с я тем, что, с целью повышения стой кости инструмента путем обеспечения отрыва кольца от .заготовки при раскатке, выступающую часть заготовки раскатывают пуансоном, наклоненнымфк оси раскатки на угол 4-8 , в процессе раскатки на кольце в зоне его перехода к заготовке выполняют коль,цевой концентратор напряжений, а высоту выступающей части заготовки определяют из выражений гд соответственно высотаи диаметр выступающейчасти заготовки)Н1- толщина кольца по еговнутреннему контуру;- угол наклона пуансонак оси раскатки, град.2. Инструмент для осуществления способа по п.1, содержащий приводную матрицу с центральньм отверстием и наклонный к оси матрицы приводной пуансон, о т л и ч а ю щ и й с я тем, что пуансон выполнен с центральным выступом на его рабочей поверхности, диаметр которого равен диаметру центрального отверстия матрицы.3. Инструмент по п.2, о т л и - ч а ю щ и й с я тем, что охватывающие элементы рабочих поверхностей матрицы и пуансона выполнены коническими с углом наклона образующих к оси раскатки не менее 45 ф, Изобретение относится к производству плоских кольцевых иэделий пря; моугольного или сложного сечения торцовой раскаткой цилиндрической заготовки,Целью изобретения является повьпиение стойкости инструмента путем обеспечения отрыва кольца от заготовки при раскатке.На фиг. 1 показан инструмент для осуществления способа изготовления кольца прямоугольного сечения; на фиг, 2 - то же, для изготовления кольца сложного сечения.Инструмент для изготовления колец торцовой раскаткой состоит иэ вращающейся кольцевой матрицы 1 и вращающегося пуансона 2, наклоненного к оси 3 раскатки (осц матрицы 1) на угол 4-8 . Матрица 1 имеет центральное отверстие 4 для установки заготовки и рабочую поверхность 5, форма которой (плоская на фиг,1 или ступенчатая на фиг.2) определяется формой готового кольца.Вращающийся пуансон 2 на своей рабочей поверхности 6 имеет центральный выступ 7, диаметр которого равен диаметру центрального отверс - тия 4 матрицы.В зависимости от формы готового кольца рабочие поверхности 5 и 6 матрицы и/или пуансона могут иметь охватывающие элементы 8, которые должны быть выполнены коническими с углом наклона их образующих к оси 3 раскатки не менее 45 о (фиг,2).Изготовление колец осуществляется с помощью описанного инструмента следующим образом.Цилиндрическую заготовку 9 уста - навливают в центральное отверстие 4 матрицы 1. При вращении матрицы и пуансона вокруг их осей часть заготовки, выступающую над рабочей поверхностью. матрицы, деформируют торцовой прокаткойпосредством сближения матрицы и пунасона. В конце процесса прокатки выступ 7 пуансона выполняет на кольце 10 кольцевой концентратор 11 напряжений, вблизи1которого должно произойти разделение (отрыв) кольца 10 от заготовкипод действием радиальных растягивающих напряжений при их равенстве пре делу прочности материала заготовки.Обеспечение этого равенства принаклоне пуансона к оси раскаткина угол 4-8 достигается заданнойН, 1 Остепенью деформации 1 п - материалаНзаготовки, найденной экспериментально и выражающейся следующим образом 94551 15 20 25 1 п - ) 4,57 - 1,01 + 1,75 - +Но НоПо+ 0,06 у + 2,14 (у .)р НогПо1,74- + 0,28 тНо2 НоПоПНо 20 огде Н , Во - соответственно высотаи диаметр выступающейчасти заготовкиН - толщина кольца по еговнутреннему контуру,"- угол наклона пуансонак оси раскатки, град.Из этого выражения при условии 30 Ыо- ( 1,5 определяют высоту Н выПоступающей части заготовки, достаточную для отрыва кольца от заготовкив конце процесса раскатки.По предложенному способу изготовили модель диска трения - плоскогокольца с наружным диаметром 130 мм,внутренним диаметром 60 мм и толщи, ной 1,5 мм из заготовки сталь 45 40 диаметром 40 мм и высотой 40 мм.оПри Н = 16 мм, у = 5 получилиНо 163 п -= 1 п - = 2,37 ) 1,11. РаскатН 1,5ку выполнили на прессе 100 тс с приставкой для торцовой прокатки прискорости вращения инструмента 60 оборотов в минуту.Исключение операции разделениязаготовки и кольца режущей кромкойинструмента позволяет повысить егостойкость.1194551Рог, ГНИИПИ Заказ 7352/13 Тираж 646 Подлисно Филиал ППП "Патент", г.ужгород, ул.Проектная, 4
