Морозов

Номер патента: 955460

Опубликовано: 30.08.1982

Авторы: Большов, Лозовой, Макаренко, Малишевский, Морозов, Сенько, Скобченко

МПК: H02M 7/537

Метки: преобразовательная

...К-отводной линии задержки 15 возможна в виде последовательно соединенных микролиний задержки с высокостабильными характеристиками в широком диапазоне изменения температуры окружающей среды. При построении такихраспределителей импульсов были рассмотрены несколько вариантов иэ возможной реализации. Первый и наиболее простой из них заключается в том, что на входы соответствующих К-отводных линий 15 задержки подавались импульсы напряжения последовательностей импульсов 41 и 43 либо 42 и 44 непосредственно с выходов блока 9 формирования задающих напряжений и фазосдвигающего блока 10, а выходы К-отводных линий 15 задержки через развязывающие логические элементы соединялись с соответствующими усилителями мощности усилительно развязывающего узла...

Номер патента: 954968

Опубликовано: 30.08.1982

Авторы: Блинов, Иванов, Лукичев, Морозов, Мухин, Никулин, Петров

МПК: G05D 23/19

Метки: температуры, электропечей

...грвниц К отрезков линеаризующейкривой;К, значения смещений граничныхточек этих отрезков,С целью корректировки погрешности измерения температуры, вызванной разбросом градуировочных характеристик тер мопврных датчиков 3-5 температуры, числа йт, (1, 2, 3) обрабатываются по Формуле(Мгдето- храняциеся в памяти вычислиП,цтельного блока 23 значения поп-.равок для каждого термопарно й,го датчика 3-5 температуры;значения величины термо-ЭДС)термопарных датчиков 3-5 температуры для точек, относитель.но которых вводятся поправки. 2Далее, в вычислительном блоке 23 число 88сравнивается с числом Нт, введенным в вычислительный блок из блока 25задания температуры, и по их разностиопределяется величина мощности Р, под- Зйводимой к средней секции...

Номер патента: 954960

Опубликовано: 30.08.1982

Автор: Морозов

МПК: G05D 11/02

Метки: дозирования, жидких, химикатов

...50 закрыт, а 49 от:крыт и сбрасывает воздух через выход 5 в атмосферу, одновременно от реле 43 самоподхвата пневмосигнал через штекер 46 и гнездо 47 поступает на соответствующее стопорное,устройство 54. Шток 52 пневмоцилиндра 51 движется до тех пор, пока гнездо стопорной штанги 53 не подойдет до соответствующего включенного стопор- ного устройства 54, тогда пневмоци-. . линдр остановится и раздаточный шланг 55 воронки 56 установится над воронкой 29 того потребителя, который затребовал дозу химиката.Нажимается пусковая кнопка 16 и воздух от включенного аппарата 13 доэирования через штекер 17, гнездо 20 и командные трубки поступает на вход эрлифтного дозатора 9, включая его в работу, и одновременно на запуск генератора 36...

Номер патента: 954921

Опубликовано: 30.08.1982

Авторы: Морозов, Юревич

МПК: G05B 11/00

Метки: очувствленным, роботом

...импульс определенной длительности, который подается на второй элемента И 16 и разрешает прохождение импульсов с выхода приемника 3 чувствительного элемента 1 на вход сцетчика О импульсов. Длительность импульса Формирователя 6 определяет постоянную времени, в тецение которого будет поступать информация с приемника З,.которая дает значение высоты предмета в данной точке измерения.Источник 2 радиоактивного излучения излуцает кванты ионизирующего излучения, которые, отразившись от поверхности или от предмета регистрируются приемником 3 излучения, Последний преобразует кванты излуцения в электрические импульсы, которые формируются в приемнике 3 по длительности и амплитуде и подаются через элемент И 16 на счетчик 8. Количество импульсов,...

Номер патента: 954662

Опубликовано: 30.08.1982

Авторы: Драгунов, Морозов, Румшевич, Ширшонков

МПК: F16F 9/50

Метки: амортизатор, гидравлический, телескопический

...или 10, не оказывает движения на втулку 13. В-третьих, наличие этой закономерности обусловлено тем, что когда втулка .13 смещается относительно цилиндра 1 вверх и перекрывает отверстие 10, то при наличии повышенного давления жидкости в бесштоковой полости 5 жидкость проникает в зазор между стенкой рабочего цилиндра 1 и втулки 13 и попадает в канавку 27, откуда сбрасывается затем в компенсационную камеру 8 через отверстия 28, Таким образом исключается проникновение жидкости; находящейся в бесштовой полости 5, в камеру 19, что исключает влияние колеЬания давления в бесштоковой полости 5 на закон смещения втулки 13, Аналогичные функции выполняет канавка 29 и отверстия 30.Рассмотрим работу амортизатора при возможных комбинациях движения...

Номер патента: 954613

Опубликовано: 30.08.1982

Авторы: Агапов, Караганов, Морозов, Николаев, Прямицын, Сумароков, Ходырев

МПК: F04C 7/00

Метки: вакуумного, жидкостно-кольцевого, насоса, работы

...корпус 1 с эксцентрично расположенным в нем ротором 2, всасывающий и нагнетательный патрубки 3 и 4 и теплообменник 5 на трубопроводе 6 подачи жидкости. Лопатки 7 и жидкостное кольцо 8 образуют рабочие ячейки 9.При работе насоса газ с низкой температурой, например пары криогенной жид кости, через всасывающий патрубок 3 поступает в полость насоса и сжимается в ячейках 9 за счет изменения их объема. В результате теплообмена жидкость на поверхности жидкостного кольца 8 охлаждается, при этом часть ее переходит в твердое состояние. Количество твердой фазы в жидкости не должно превышать 20%. При большем количестве увеличивается сопротивление в нагнетательном патрубке 4. Количество фазы регулируется подводом тепла в теп лообменнике 5....

Номер патента: 954587

Опубликовано: 30.08.1982

Авторы: Волошин, Горбунов, Ильин, Кладьков, Костерин, Кузьмичев, Менакер, Морозов, Салов, Шалай

МПК: F02F 1/24

Метки: головка, цилиндра

...оС. Далееосуществляют переплавление материалав основании 3 головки цилиндра путемвращения головки цилиндра вокруг ееоси относительно неподвижно установленного источника тепловой энергии,в качестве которого использована плазменная горелка, Одновременно с пере 45плавлением материала в основании 3головки цилиндра в расплавляемый алюминиевый сплав подают в качестве легирующего материала композиционнуюпроволоку из алюминия и никеля,В процессе переплавления темпера"туру предварительного нагрева головки цилиндра поддерживают постояннойв указанном интервале температур 100300 оС посредством охлаждения головкицилиндра сжатым воздухом.После окончания процесса переплавления основания 3 головки цилиндраи охлаждения ее в теле основания 3 об 7...

Номер патента: 954429

Опубликовано: 30.08.1982

Авторы: Коваленко, Морозов, Потапкин

МПК: C21C 5/50

Метки: конвертора, опора

...жесткой оболочкой упругий элемент, снабжена закрепленными на корпусе и жесткой оболочке сегментными упорами, контактирующими круглыми поверхностями с размещенным между ними упругим элементом, выполненным в виде ленты и имеющим форму полукольца, при этом крышка установлена 65 непосредственно на жесткую оболочку,а ее фланцы имеют упругую связь скорпусом,В предлагаемой опоре по сравнениюс известной отсутствуют такие трудоемкие в изготовлении и сборке детали,как хомуты, состоящие из дуг, шарнирные оси и пружины упор, препятствующий угловому смещению хомутов, а также верхний стальной закаленный вкладыш. Нижний же стальной закален ыйвкладыш, изготовленный в виде л 1 Нты,имеющей форму полукольца, выполняетновое функциональное назначение -...

Номер патента: 954362

Опубликовано: 30.08.1982

Авторы: Ермакова, Морозов

МПК: B66C 13/06

Метки: груза, предотвращения, раскачивания

...- штыревой Фиксатор, общийвид, на Фиг. 3 - вид по стрелке Ана Фиг. 2; на Фиг. 4 - крестовинафиксатора, вид снизу.Устройство для предотвращенияраскачивания груза содержит грузоподъемную траверсу с нижней поворотной.1 и верхней неповоротной 2балками, На кронштейнах 3 смонтированы двепары отклоняющих блоков 4,взаимодействующих с ветвями,грузового каната 5; Одна из пар блоков 4образует угол схода и навивки каната 5 на бабаран б.Штыревой Фиксатор 7 выполнен сприводной рукояткой 8 и смонтирован на балке 1. Крестовина 9 закреплена на балке 2 и выполнена по крайней мере с двумя пазами 10, расположенныки перпендикулярно друг другу.Штыревой фиксатор 7 сопряжен с од.ним иэ пазов 10 крестовины 9.Штыревой фиксатор 7 может быть ЗО расположен в стакане...

Номер патента: 954264

Опубликовано: 30.08.1982

Авторы: Губский, Кучинский, Лисиненко, Морозов, Шалупенко, Шеенко

МПК: B60K 17/28

Метки: коробкой, механизм, мощности, отбора

...штока, корпус 12, контргайку 3, крышку 4, пружину 15, упирающуюся в шайбу 16, расположенный в гНезде 17 штока подпружиненный штифт 18 сцепления, шарик 19.20Механизм управления КОМ работает следующим образом.При дистанционном управлении коробкой отбора мощности пневмопривод под 25 воздействием сжатого воздуха толкает шток 9, сжимая пружину 15. Зазор между торцом штока 9 и направляющей 8 выбирается, и в момент начала их совместного движения подпружиненный штифт 18 под действием своей пружины попадает в отверстие направляющей, выталкивая шарик в кольцевую проточку, и связывает шток 9 и направляющую 8. При этом шток 9 начинает толкать направляющую 8, которая в свою очередь толкает шток 5 КОМ,.35 и связанный с ним поводок 7 включения,...

Номер патента: 954249

Опубликовано: 30.08.1982

Авторы: Гирченко, Грудзинский, Дячок, Игнатов, Коноваленко, Морозов, Хоботов, Чернявский

МПК: B29G 5/00

Метки: листового, ячеистого

...филиал ППП "Патент", г. Ужгород, ул. Проектная,3 9542стеклоткань, предварительно гофрируют в продольном направлении и подаютна ячеистую матрицу, имеющую выступыи углубления, например, в виде многогранных усеченных пирамид и усечен- зных конусов соответственно. На уложенный на ячеистую матрицу полимерныйматериал наносят тонкий слой дисперсного порошка, например фторопласта,после чего лист вдавливают в попе Оречное направление до облегания ячеистой матрицы, смыкают пуансон и матрицу, нагревают до температуры полимеризации.На ячеистой матрице, имеющей высоту выступов 7,5 мм, изготавливают листовой ячеистый материал из стеклоткани Т, пропитанной связующим Эф32-301. Размер листа 900 х 450 мм.Пропитанную связующим стеклотканьперед...

Номер патента: 954235

Опубликовано: 30.08.1982

Авторы: Морозов, Наумович, Новоселов, Синепольский

МПК: B26D 5/00, B27L 7/00, B27L 7/06 ...

Метки: пней, разделки

...механизм поперечного резания,который выполнен в виде имеющих подве режущих кромки ножей 9, к томуже механизм поперечного резанияимеет прилив 10 для крепления штока О гидроцилиндра .11, и поворачиваетсяона вокруг неподвижной оси 12, одинконец которой установлен в подшипнике 13 качения, закрепленном втулками 14 и 15, причем втулка 15 имеетЭ 95423утолщение 16 в форме усеченного конуса, большее основание которогоравно наружному диаметру подшипника13 качения. К втулке 15 приварена1-образная пластина 17, концы которой приварены к неподвижной части 6ножевой головки 4. На раме 1 устройство крепится с возможностью переме -щения упора 18,Устройство работает следующим образом.,Манипулятором пень укладывают между нажимной плитой 3 и ножевой...

Номер патента: 953566

Опубликовано: 23.08.1982

Авторы: Асланян, Кранихфельд, Морозов, Оксузян, Саркисян, Шермин

МПК: G01N 17/00

Метки: искусственного, неметаллических, светового, старения

...времени испытанияобеспечивают целое число оборотов источника излучения.На чертеже изображена установка дпяосуществдения предлагаемого способа.Установка содержит основание 1,стойки 2 и 3, закрепленные на основании 1,держатель 4 образцов материала в видебарабана, установденного на стойке 2так, что ось его расположена горизонтально, привод 5 вращения держателя 4, трубчатый источник 6 иэдучения, расположенный коаксиапьно оси держателя 4 и установпенный на стойке 3, привод 7 вращения источника 6 излучения, цилиндр 8 иэ50светопрозрачного материала, напримеркварце, распопоженный коаксиально источнику 6 излучения, вентилятор 9 направленный на цилиндр 8, эпектронные часы10, установленные на основании 1, фотодиоры 11, электрически связанные...

Номер патента: 953459

Опубликовано: 23.08.1982

Авторы: Аршанский, Голубев, Морозов

МПК: G01B 15/04

Метки: кривизны, поверхности

...излучения,которые преобразовывают гамма-квантыв электрические импульсы. Импульсы подаются на интенсиметры 4 и 5. Известно, что интенсивность гамма-квантов,зарегистрированных детектором излучения на некотором расстоянии относительно объекта контроля, изменяется в общемвиде по законуодетгде 3 - интенсивность гамма-квантов,излученных источником 1;. - интенсивность гамма-квантов,зарегистрированных детектором 2 излучения;Д- альбедо отражающей поверхности предмета;расстояние передатчика и детектор;а излучения относительно предмета,Так как детектор 3 излучения разнесен Относительно детектора 2 излученияпо высотена величину Д Ц, то интенсивность гамма-квантов, зарегистрированных этим детектором будет одет.2 г . ог Егде 3- интенсивность...

Номер патента: 953438

Опубликовано: 23.08.1982

Авторы: Антонов, Морозов, Чернышев

МПК: G01B 5/30

Метки: внутренних, напряжений, остаточных

...не показано) и измеритель деформации, выполненный в щ виде голографического интерферометра, включающий лазер 3, светоделитель 4, разделяющий луч лазера 3 на два пучка 5 и 6 соответственно предметный и опорный, установленные по ходу пуч 25 ков микрообъективы 7 и 8, зеркала 9 и 10, объектив 11, фотопластинку 12, линзу 13 , Блок 2 для создания напряженно-деформированного состояния и объектив 11 закреплены на корпусе так, чтобы рабочая зона блока 2 и фокус объектива 11 совпали с геометрическим центром контролируемой зоны. Корпус 1 устройства установлен на поверхность изделия 14.Устройство для определения внутренних остаточных напряжений иэделий работает следующим образом.Предметный пучок 5 после прохождения светоделителя 4, пройдя через...

Номер патента: 953307

Опубликовано: 23.08.1982

Автор: Морозов

МПК: F16H 33/08

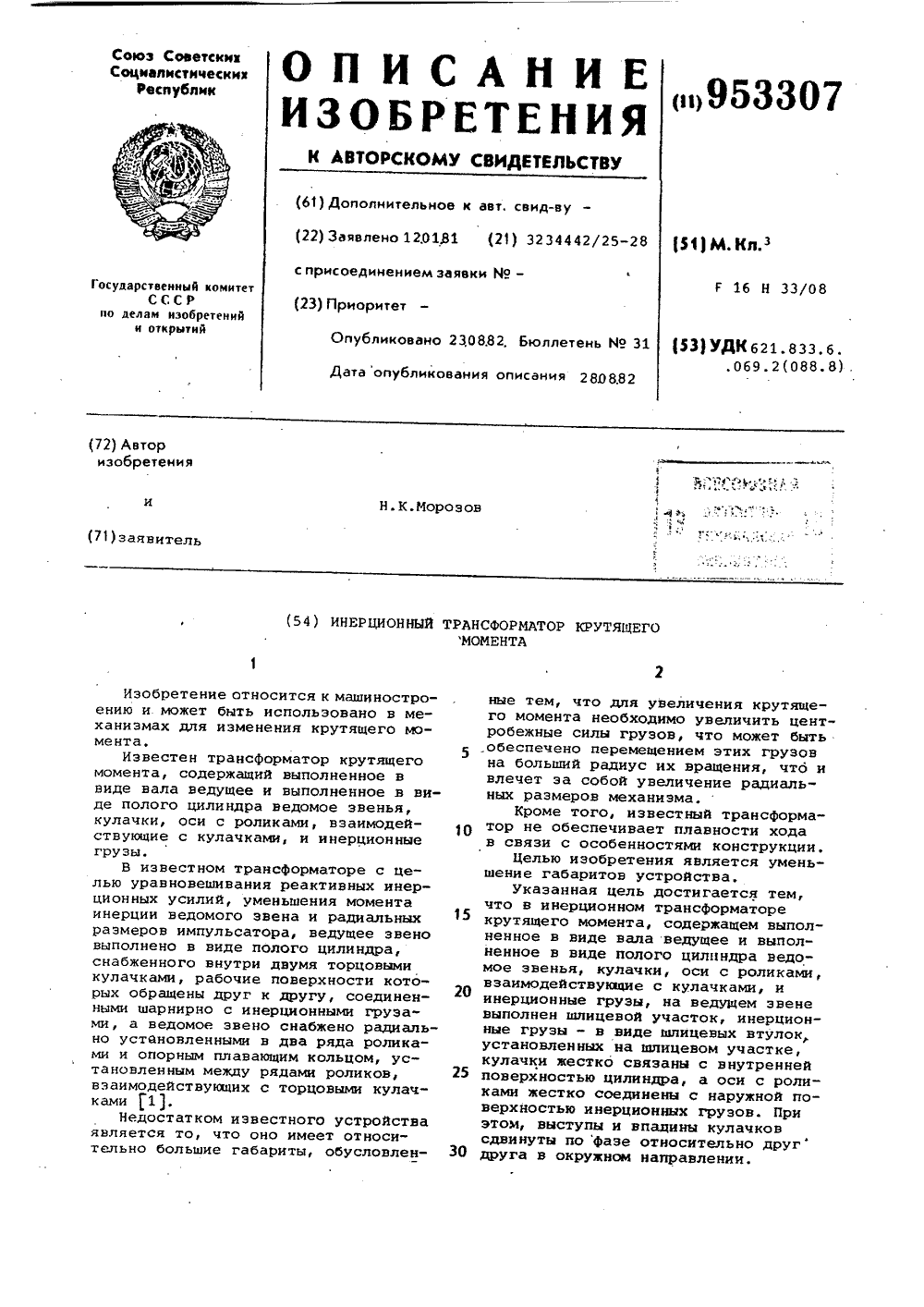

Метки: инерционный, крутящего, момента, трансформатор

...фазе относительно друг 30 друга в окружном направлении.На Фиг.1 изображен инерционныйтрансформатор крутящего момента,продольный разрез; на Фиг.2 - развертка выступов и впадин кулачков исхема усилий, возникакщих при движе"нии роликов по кулачкам. 5Трансформатор содержит выполненное в виде вала ведущее 1 и выполненное в виде полого цилиндра ведомое 2звенья, кулачки 3 и 4,оси 5 и 6 сроликами 7 и 8 соответственно, вэаи Омодействующие с кулачками 3 и 4, иинерционные грузы 9 и 10. На ведущемзвене 1 выполнен шлицевой участок11, инерционные грузы 9 и 10 выполнены в виде шлицевых втулок, установленных на шлицевом участке 11,кулачки 3 и 4 жестко связаны с внутренней поверхностью 12 цилиндра 2,а оси 5 и 6 с роликами 7 и 8 жесткосоединены с наружной...

Номер патента: 953306

Опубликовано: 23.08.1982

Автор: Морозов

МПК: F16H 33/02

Метки: крутящего, момента, трансформатор

...фиг,3 - развертка профилированной поверхности, спроецированной на поверхность цилиндра, образованного вращением прямой, параллельной оси вращения ведущего звена трансформатора, вокруг этой оси.Трансформатор содержит корпус 1, установленные в нем с возможностью вращения ведущий вал 2, ведомое звено, выполненное в виде полой обоймы 3 с профилированной поверхностью 4, рычаги 5 с роликами б, взаимодействующими с профилированной поверхностью 4, и инерционные грузы 7. Трансформатор снабжен установленной на ведущем валу 2 с возможностью поступательного движения втулкой 8 и жестко связанным с ведущим валом 2 поводком 9 с неподвижно установленными на нем кронштейнами 10 с блоками 11. 45Рычаги 5 шарнирно соединены с поводком 9. Инерционные грузы...

Номер патента: 953124

Опубликовано: 23.08.1982

Авторы: Букреев, Мельник, Морозов, Резлер, Рождественский

МПК: E03F 7/10

Метки: ассенизационная

...плунжер 12 с уплотнениями 13. Заборный рукав 4 имеет передний 14 и задний15 наконечники, на последнем предусмотренакольцевая проточка 16 для смонтированныхна плунжере 12 на осях 17 захватов 18, например, в виде кулачков с пружиной 19.Внутри плунжера 12 имеется плунжер 20управления с уплотнениями 21 и 22. Направляющее устройство 5 с помощью трубопрово- Звда 23 связано с вакуум-нагнетательной системой. Задний 15 наконечник заборного рукава 4 и плунжер 12 изготовлены из магнитного материала для повышения тяговых усилий при затаскивании рукава 4 в направляющее устройство 5. Плиты 7 и 8 стыко вочного устройства 6 имеют сквозные (три,по числу заборных рукавов 4) отверстия 24.Для герметизации полостей рукава 4 ивходного...

Номер патента: 952842

Опубликовано: 23.08.1982

Авторы: Вечканов, Денисов, Ихсанов, Морозов, Шакиров

МПК: C07C 143/16

Метки: аллилсульфоната, выделения, натрия

...Маточные растворы после первой и второ преос-фильтрации подают в непрерывно действующий циркуляционный55 контур упаривания.П р и м е р 1. В реактор синтеза заливают 160 кг сульфита натрия в виде 22 водного раствора, 0,006 кг стиромалеината натрия в виде 1 водного раствора. Смесь разогревают до 40 ОС и при перемешивании заливают в реактор 107 кг хлористого аллила и выдерживают при 43 ОС. За это время достигается полная конверсия сульфи та натрия. Полученный реакционный раствор нагревают до 100 О и отгоняют при этой температуре остатки непрореагировавшего хлористого аллила, после чего горячий раствор подают с скоростью 120 л/ч в циркуляционный контур упаривания и упаривают при атмосферном давлении и температуре 100+5 ОС до тех пор, пока...

Номер патента: 952349

Опубликовано: 23.08.1982

Авторы: Морозов, Очковский, Ситало

МПК: B03B 5/34, B03C 1/00

Метки: гидроциклона, насадка, песковая, электромагнитного

...камеры, а цилиндрический патрубок и присоединительныеэлементы выполнены с внутреннимидиаметрами, превышающими внутреннийдиаметр пульпопровода.На чертеже схематически изображено предложенное устройство.. Устройство состоит из короткогоцилиндрического патрубка 1 с присоединительными элементами 2, выполненного из немагнитного износостойкогоматериала, например корунда, соосного с ним кольцевого тороидальногокорпуса 3 магнитопровода.Элементы 2крепятся к корпусу 3 посредствомшпилек4, а также пары присоединительных Фланцев 5,Присоединительные элементы 2 имеют толщину стенки, увеличивающуюся в2 раза по направлению от перифериик отверстию. Во внутренней кольцевой30 камере б, образованной цилиндрическим патрубком 1, корпусом 3...

Номер патента: 952318

Опубликовано: 23.08.1982

Авторы: Кириллов, Костров, Морозов, Новиков, Савельев, Тарасова

МПК: B01J 37/16

Метки: газов, катализатора, отходящих

...сушат в радиационной сушилке при 130-150 С в течение 2-3 ч и прокаливают в црокалочном барабане при 500 С в течение 4 чОхлажденный катализатор загружают в реактор, подают восстановительную Охлажденный катализатор загружаютв реактор, подают восстановительную смесь состава: 8 об. СО, остальное -бО азот и поднимают температуру до 280 С со скоростью 1 град/мин.: При этой температуре катализатор выдерживают в течение 1 ч, затем температуру снижают до 200 С и заменяют восстаиовительную газовую смесь на рабочую (СО 6,0; О - 13,0 об., азот - остальное).Данные примера 3 представлены в таблице.П р и м е р 4. В отдельной емкости готовят аммиачно-карбонатный раствор меди, содержащий 130 г/л меди, 145 г/л аммиака и 95 г/л углекислоты. В данный...

Номер патента: 952233

Опубликовано: 23.08.1982

Авторы: Морозов, Поляков

МПК: A61B 17/00, A61M 25/01

Метки: дренирования, желчного, общего, протока

...9,5 мг %, прямой 5,2 мг %, не- прямой билирубин 4,3 мг Ф.Консервативная комплексная терапия эффекта не дала. В крайне тяжелом состоянии с риском операции П - 1 Ч ст. больная по жизненным показаниям взята на операцию.Под общим интубационным наркозом беэ эфира и без переливания крови 41 произведена срединная лапаротомия.Печень грязно-серая с зеленоватым оттенком, дряблая, выступает из-под края реберной дуги на 7-8 см. Желчный пузырь флегмонозно изменен с выраженным спаечным перипроцессом с припаянным сальником. Холедох увеличен в размерах. Из-за воспалительной инфильтрации гепато-дуоденальной эоны были нарушены анатомические взаимоотношения органов. Желчный пузырь удален атипично, "кускованием", вследствие некроза его стенок. Из...

Номер патента: 951661

Опубликовано: 15.08.1982

Автор: Морозов

МПК: H03K 3/28

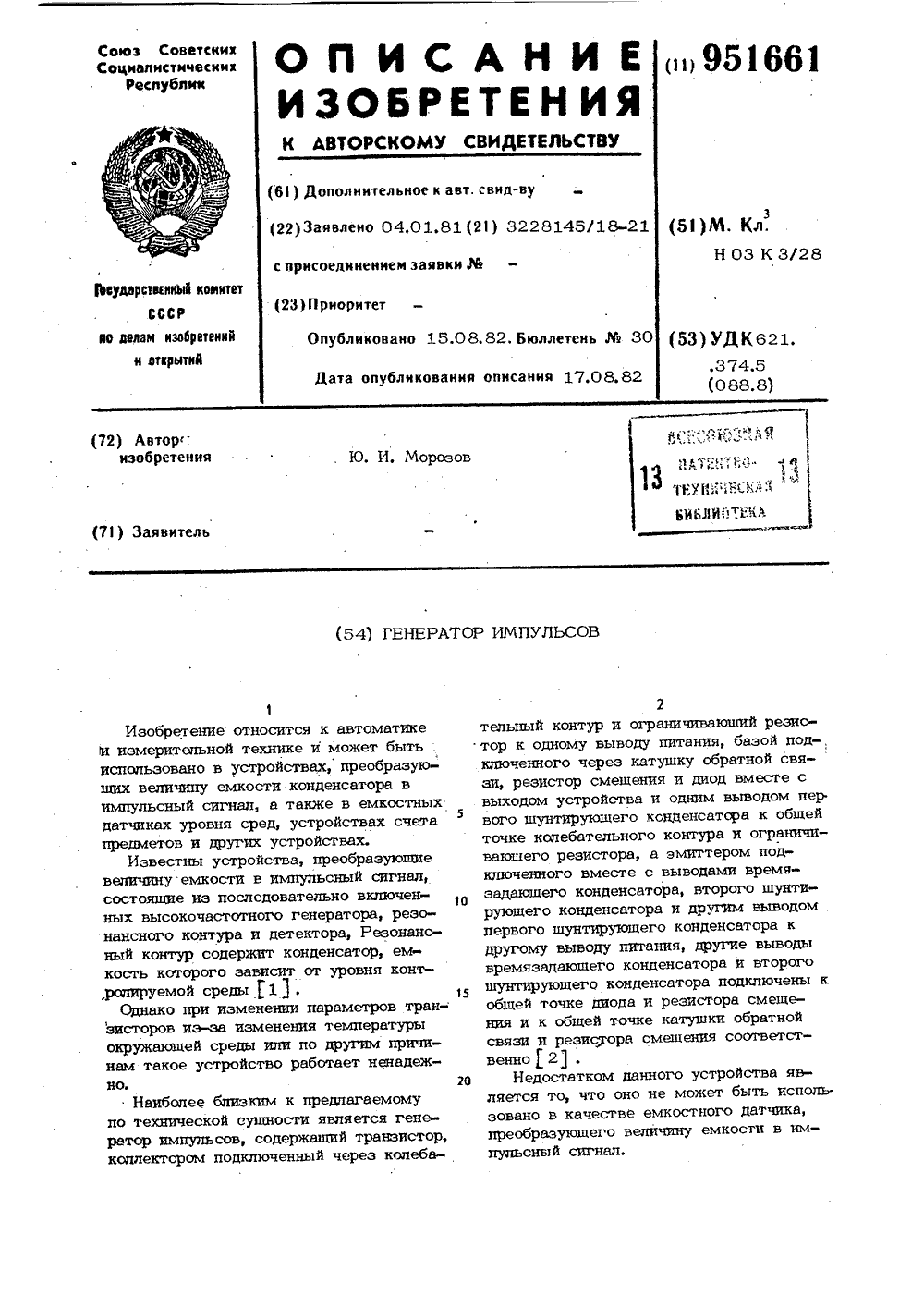

Метки: генератор, импульсов

...делителя 13 напряжения устройство периодически переходит иэ режима генерирования высокочастотных колебаний в режим срыва этих колебаний. При этом на выходе 8 устройства присутствуют импульсы прямоугольной формы. 3 951661 4Пель изобретения - расширение функциональных озможностей путем испОльзованпя его в качест 1:е емкостноо датчика.Постаьпенная пель достигается тем, 5что в устройство, содержащее транзистор, подключенный коллектором черезколебательный контур и ограничивающийрезистор к шине питания, а базой черезкатушку обратной связи, резистор смещения и диод к - выходной шине и к обМей точке колебательного контура иограничивающего резистора, эмиттертранзистора подключен к общей шине, общая точка резистора смещения и диодачерез первый...

Номер патента: 951594

Опубликовано: 15.08.1982

Авторы: Артеменко, Гулый, Макаренко, Морозов

МПК: H02M 3/335

Метки: сетевого

...фильтр 6 и нагрузку 7. Между входным мостовым выпрямителем и конденсатором входного фчльтра 2 включен основной управляемый ключ 8, зашунтированный цепочкой, состоящей из последовательно соединенных ограничивающего резистора 9 и дополнительного управляемого ключа 10. Основной управляемый ключ через основной формирующий узел 11 связан с дополнительной обмотк зй выходного трансформатора 12 транзисторного инвертора, вспомогательный стабилизированный источник питания 13, подключенный ко входу преобразователя сетевого напряжения осуществляет гарантированное питание системы управления 14, предварительного усилителя мощности 15 и узла задержки включения 16, узел управления через трехвходовой клапан 17 соединен с предварительным усилителем...

Номер патента: 951188

Опубликовано: 15.08.1982

Авторы: Гуревич, Морозов, Сергеенко

МПК: G01R 29/10

Метки: антенн, диаграмм, моделирования, направленности, оптического

...15, полосовой фильтр 16 и блок 17 управления.Устройство работает следующим образом. 40Световой пучок от источника 1, коллимируется коллиматором 2 и просвечивает транспарант 3. Транспарант 5 обеспечивает пространственную мо- . лудяцию светового распределения мо делирующего поля в раскрыве антенны, и тем самым смещение формируемой в плоскости фотоприемника 7 диаграммы направленности антенны в область первого дифракционного порядка света, дифрагмированного,на ультразвуковом модуляторе 4, расположенном в плоскости транспаранта 5. Транспарант 11 с записью опорного распределения располагается в той же плоскости, что и транспарант 3, и дополнительный модулятор 12 света, расположенный в плоскости транспаранта 5, смещает формируемое в...

Номер патента: 951173

Опубликовано: 15.08.1982

Авторы: Арутюнов, Бучин, Крупицкий, Морозов, Сергеенко, Яковлев

МПК: G01R 23/16

Метки: акустооптический, спектроанализатор

...выходе сщхронизатора 10 формирует ся сигнал, переключающий блок 8 управленияв режим вывода исследуемого электрическогосигнала, по такому же сигналу с выхода синхронизатора 10 коммутатор 1 направляет выводимый из ПЗС 7 сигнал на один из входовсмесителя 9. Режим блока 8 управления ПЗСустанавливается таким, что вывод исследуемогосигнала из ПЗС 7 происходит со скоростью,превышающей скорость ввода этого сигнала вПЗС,г.е., Происходит сжатие сигнала. Сжатыйсигнал поступает на один из входов смесителя9. На другой вход смесителя 9 подается напряжение с генератора 2 частотно-модулированныхсигналов. С выхода смесителя 9 электрическийсигнал поступает в ультразвуковоФ модулятор5 света. После того, как сигнал полностью выЗОведен из ПЗС а это значит,...

Номер патента: 951025

Опубликовано: 15.08.1982

Авторы: Берсудский, Богданович, Жупиков, Ионика, Максимов, Морозов, Набережных, Радвилас, Чесноков

МПК: F25B 1/02

Метки: компрессионный, холодильник

...форконденсаторы 19 и 20, входные патрубкн 21, и 22,охлаждающие кожухи 13 и 14, выходныепатрубки 23 и 24, конденсаторы 25 и 26, ка.пиллярные трубки 27 и 28, последовательно9. 025 4в герметичные ноосги 41 охлажпаюгцих ко. жухов 13 и 14, В полостях 4 хладон кипит под давлением конденсации, а его пары по выходным патрубкам 23 и 24 подаются в конденсаторы 25 и 26. При кипении хладона в полостях 41 происходит охлаждение деталей компрессора 1 н электродвигателя 5 за счет теплопроводности. Из конденсаторов 25 и 26 вторично ожиженный хладон через капиллярные трубки 27 и 28 подается в испарители 2932, Оттуда пары хладона отсасываются в цилиндры 9 и 10 компрессора 1. Работа компрессора сопровождается шумом, значительное ослабление которого...

Номер патента: 950725

Опубликовано: 15.08.1982

Авторы: Морозов, Решто, Ручай, Холкин, Шишаков

МПК: C07D 307/50

Метки: выделения, фурфурола

...при соотношении водной и органической фаз10:1, Время обработки 5 мин, времярасслаивания фаз 5 мин, Рафинат(проэкстрагированный водный раствор)анализируют методом газожидкост ной хроматографии на содержание фурфурола и П -цимола. Анализ осуществ-;ляют на хроматографе "Цвет" спламенно-ионизационным детектором.Условия анализа: колонка длиной2 м и внутренним диаметром 3 мм заполнена хромосорбом Ю с нанесеннымна него реоплексомв количестве 20 от массы хромосорба; температура анализа 120 С, расход газаносителя (азота) 25 мл/мин, Количественную обработку хроматограммпроизводят методом внутренней стан дартизации (стандарт - изо-амиловыйспирт) . Аналогичные исследования45 проводят при соотношении водной иорганической фаз 20;1, 30:1 и...

Номер патента: 950213

Опубликовано: 15.08.1982

Авторы: Мельников, Морозов

МПК: A01C 1/00

Метки: магнитной, семян

...качества обработки семян различных культур.Поставленная цепь достигается тем,чго устройство для создания постоянного 0 магнитного исая выпбпнено в виде дисковых магнитов, овые линии которых перпендикулярны их плоскостям, щечем дисковые магниты установлены3 950 на одной оси параллельно один другому и разделены между собой концентрично расположенными дугообразными прокладками из немагнитного материала.На фп, .1 изображена предлагаемая установка; на фиг. 2 - разрез А-А на фиг, 1.Установка включает корпус 1 в. виде трубы с затрузочным окном 2. Внутри трубы установлено устройство дня соз дания постоянного магнитного поля, выполненное в виде дисковых магнитов 3, установленных на одной оси 4, имеющей боковые щечки 5, параллельно друг другу с...

Номер патента: 949395

Опубликовано: 07.08.1982

Авторы: Андрианова, Морозов

МПК: G01N 3/32

Метки: испытаний, стенд, усталость, эластичных

...усталость снабжен форсункой для подачи под давлением газо- жидкостной смеси на образцы а основание покрыто амортизирующим слоем. На че стенд,Стенд для конс образцов на 1, ос возможно У концов обФормула изобретения 41Составитель И. КовРедактор В, Иванова Техред Т.Маточка орректор Г. Решетни Тираж 887ВНИИЯИ Государственного по делам изобретений и13035, Москва, Ж, Рауш аз 5731/26 Подписноеомитета СССРоткрытий кая наб., д. 4/ ал ППП "Патент", г. Ужгород, ул. Проектная,3 9493бана 1, амортизирующий слой 5, закрепленный на основании 4, выполненный из антифрикционного материала,например фторопласта, и форсунку 6для подачи под давлением газо-жидкостной смеси на образцы 2. Стенд также содержит шумопоглощающий кожух 7с гидроизоляцией и отвод 8...
