Морозов

Номер патента: 1265336

Опубликовано: 23.10.1986

Авторы: Басинский, Земисев, Морозов, Петухов

МПК: E21C 41/04, E21C 41/06

Метки: предохранительный, целик

...относится к горной промышленности и может быть использовано при охране капитальных выработок.Цель изобретения - снижение потерь полезного ископаемого при охране капитальных выработок за счет уменьшения размеров целика при сохранении его несущей способности,На фиг. 1 представлен целик для наклонных капитальных выработокна фиг. 2 - целик для горизонтальных выработок (разрезы по пласту полезного ископаемого).Предохранительный целик для наклонных капитальных выработок 1 состоит из многоугольника АБСД, 2 с уступами 3, расположенными в шахматном порядке относительно друг друга, причем суммарная гцирина предохранительного целика с обеих сторон капитальной выработки уменьшена по всей ее длине на постоянную величину, определяемую по...

Номер патента: 1265260

Опубликовано: 23.10.1986

Авторы: Богомазов, Дядченко, Минин, Морозов, Румянцев, Сафиулин

МПК: E02F 3/84

Метки: землеройной, органа, подвеска, рабочего

...рамой рабочего органа, - с возможностью соединения фиксаторами с рамой базовой машины.. Синис авительд И. Ве641венногоетений5, РауУжго Сост Техре Тираж Государст елам изобр сква, Ж - 3 Патент, р А. Обручае Коррек Подпис СССР РедактоЗаказ 56. Шишкина21ВНИИПИпо113035 Милиал ППП ком ите и откршская род, ул таытийаб., д. 4(5Проектная, 4 Изобретение относится к землеройной технике, а именно к подвескам рабочего органа н а базовой ма ш и не. Цель изобретения - повышение надежности в работе.На фиг. 1 изображена предлагаемая подвеска, вид сбоку; на фиг. 2 и 3 - то же, при переводе рабочего органа в транспортное положение.Подвеска рабочего органа состоит из верхних 1 и нижних 2 рычагов, соединяк)- щих раму 3 рабочего органа и раму 4 базовой...

Номер патента: 1264243

Опубликовано: 15.10.1986

Авторы: Дубовский, Криворот, Морозов, Фещенко

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...14 осуществляетсяодновременное инвертирование единичных разрядов. При каждом инвертировании единичного разряда навыходе 15 блока 14 (13) формируетсяимпульс, который вычитает из содержимого счетчика 18 единицу (прибавляет к содержимому счетчика 17 единицу), т.е. счетчик 17 подсчитывает ЗО количество единиц, залисанных в блок13, а от содержимого счетчика 18 вычитается число единиц, записанныхв блок 14, После установки всех нулей в триггерах блоков 13 и 14 на 35 выходах 16 появляются единичныесигналы, которые, пройдя через элемент И 20, разрешает прохождение навыход блока 19 результата сравнениясчетчиков 17 и 18. При равенстве ко дов на входах блока 19 на его выходеформируется сигнал "Ошибки нет",который разрешает передачу информации через...

Номер патента: 1263946

Опубликовано: 15.10.1986

Авторы: Борисов, Грибков, Истомин, Котлов, Красовский, Куломзин, Морозов, Рябцев, Соколов

МПК: F16H 21/48

Метки: движения, колебательного, поступательное, преобразования, реверсивное

...преобразователям одного вида движения в другой, в частности колебательного движения в поступательное, и может быть применено в приборостроении и вакуумной технике.Цель изобретения - обеспечение автоматического реверса при поступательном движении ведомого звена, 1 О расширяющего кинематические возможности устройства.На чертеже изображена схема механизма.Механизм содержит корпус 1 свя ,занный с корпусом 1 генератор 2 механических колебаний, взаимодействующее одним концом с генератором 2 ведущее звено в виде штока 3 и ведомое звено в виде плоской пластины 4 с по О достык 5. Шток 3 размещен в полости 5 так, что он фрикционно взаимодействует по меньшей мере с одной из ее стенок, а с остальными образует зазоры. В этих зазорах попарно и 25...

Номер патента: 1263777

Опубликовано: 15.10.1986

Авторы: Ильяшев, Ларионов, Морозов

МПК: E04B 1/18, E04B 1/58

Метки: сварной, стержней, трубчатых, узел

...стержней, в котором сквозной стержень выполнен меньшего диаметра,чем примыкающие, на фиг.2 - сечение Л-Л на фиг,1; на фиг.3 - узел, в котором сквозной стержень выполнен большего диаметра, чем примыкающие; на фиг.4 в . сечение Б-Б на фиг.3; на фиг.5 - вариант уэна с двумя примыкающими стержнями различного диаметра, на фиг.6 - то же, с тремя примыкающими стержнями.Сварной узел трубчатых стержней включает объемную вставку 1 цилиндрического очертания в поперечном сечении, прикрепленную в обхват продольными кромками 2 к сквозному стержню 3. Примыкающие стержни 4 прикреплены своими торцами встык 1 и одновременно к сквозному стержню 3. Соединение трубчатых стержней может быть осуществлено в следующей последовательности:фигурная резка...

Номер патента: 1263464

Опубликовано: 15.10.1986

Авторы: Богатырев, Вейс, Дайкер, Коченгин, Морозов, Новоселов

МПК: B23K 7/06

Метки: ванны, зачистки, металла, начале, образования, огневой, расплавленного

...зачищаемого металла подают из резака поток горючего газа и режущего кислорода, а также нагреваемую в пламени горючего газа стальную проволоку до образования капель расплавленного металла, стальную проволоку подают по продольной оси потока режущего кислорода, а поток горючего газа подают с наружной стороны потока режущего кислорода соосно ему, при этом на поверхность 15 металла между потоком режущего кислорода и поверхностью проволоки подают дополнительный поток горючего газа.Кроме того, поток режущего кислорода подают к поверхности в виде кольцевого конусного потока с углом при вершине конуса, направленным в сторону обрабатываемого металла.Поток режущего кислорода подают отдельными струями, размещенными под углом к продольной оси...

Номер патента: 1262534

Опубликовано: 07.10.1986

Авторы: Морозов, Тарасов

МПК: G06G 7/26

Метки: диодно-резистивный, напряжений, нелинейный, опорных, элемент

...13 величины13 и дальнейшем увеличении ток через диод 3 и сопротивление В, резистора 2 будет возрастать, а напряжение Цц на диоде 3 (как и напряжение 3,г на стабилитроне 7) оставаться постоянным Поэтому 13 у 9 равное падению напряжения на сопротивлении В 0 резистора 2, будет возрастать, т.е.О при 13413 х 1Во- В - (13-Цх ) пРи 13 х) 13 хИВхгде В; - сопротивление резистора 4,В уравнении (1) 13определяетсяиз соотношений Вц, 1 В 113 4 Ь В, -13 И В, +В, Ъй( ) й. с Ъл гс где Вг, - сопротивление резистора 6,(9) формула изобретения 5 Диодно-резистивный нелинейныйэлемент без опорных напряжений, содержащий дифференциальный операционный усилитель, неинвертирующий вход В =В " г =В К(4,г - й , й г 113 хйвЙ13 ы +13 щ5 хи -цъгВыполнение...

Номер патента: 1262337

Опубликовано: 07.10.1986

Авторы: Лемешко, Морозов, Трещун, Филоненко

МПК: G01N 3/32

Метки: регистрации, трещин

...устанавливаются уровни"Лог. О", запрещающие прохождениеимпульсов с генератора 4 через элементы И-НЕ б и 7 на счетные входыиндикатора 3, а на четвертом выходеформируется кратковременный импульссброса индикатора на ноль. Устройство запускают замыканием контакта12 в блоке 8 формирования пускового импульса, при этом конденсатор 11формирует кратковременный импульс,поступающий на другой вход блока 5. Это приводит к тому, что с этогомомента времени состояниями четырехвыходов блока 5 управляет сигнал свибропреобразователя 1, усиленный 5 в усилителе 2 таким образом. что наних последовательно появляются уровни "Лог, 1", длительностью равныеодному периоду изменения сигналавибропреобраэонателя 111В момент появления уровня Лог1на первом...

Номер патента: 1262190

Опубликовано: 07.10.1986

Авторы: Боженко, Ермолов, Иванов, Морозов, Пермяков, Трифонов

МПК: F22D 1/32

Метки: аппарат, теплообменный

...аппарат содержит горизонтально установленный цилиндрический корпус 1, снабженный пароподводящим и водораспределительным устройствами, последнее из которых выполнено в виде установленного в верхней части корпуса 1 коллектора 2 и размещенных под ним перфорированных тарелок 3, а также патрубками 4 и 5 отвода воды и паровоздушной смеси соответственно, Пароподводящее устройство выполнено в виде патрубков 6, размещенных на боковой образующей корпуса 1 попарно встречно и симметрично относительно упомянутого коллектора 2. Коллектор 2 снабжен обтекателем 7,Теплообменный аппарат работает следующим образом.Основной конденсат подводится в водяной коллектор 2 и распределяется на блоки перфорированных тарелок 3 и через перфорации...

Номер патента: 1262164

Опубликовано: 07.10.1986

Авторы: Борисов, Грибков, Истомин, Морозов, Соколов

МПК: F16H 21/48

Метки: вращательное, движения, колебательного, преобразования

...колебательного движения вовращательное,Цель изобретения - повышение долговечности устройства за счет замены тренияскольжения на трение качения путем размещения между ведущим и ведомым звеньямител качения,На чертеже показана конструктивная схема устройства.Устройство содержит корпус 1, генератор 2 механических колебаний, ведущее зве 15но в виде штока 3 и жестко связанного сним диска 4, промежуточный диск 5, упругие элементы 6 в виде стержней или плоских пластин, расположенные равномерно поокружностям дисков 4 и 5 под углом к их 20торцовым поверхностям и жестко связанныес этими поверхностями своими концами, иведомый диск 7, расположенный между промежуточным диском 5 и корпусом 1. Междуторцовыми поверхностями ведомого диска 7и...

Номер патента: 1261665

Опубликовано: 07.10.1986

Авторы: Басилайшвили, Дадамбаев, Кандыба, Кожемяка, Морозов, Солодун, Хавинсон

МПК: A61K 35/26

Метки: детей, лечения, тимомегалии

...наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор А. ШандорЗаказ 5255/5 1Изобретение относится к медицине, а именно к педиатрии.Целью изобретения является снижение побочных осложнений.Способ осуществляется следующим образом,Больным детям с тимомегалией тималин назначают из расчета 0,1 мг на кг массы тела 1 раз в день внутримышечно. Курс лечения тималином составляет 3 - 7 дней в зависимости от степени выраженности тимомегалии и сопутствующего заболевания.Пример, Больному ребенку 5 месяцев жизни с диагнозом: бронхопневмония очаговая с бронхообструктивным синдромом, острое течение, тимомегалия 1 степени производят иммунологическое и рентгенологическое исследование до и после курса лечения. Вместе с...

Номер патента: 1260936

Опубликовано: 30.09.1986

Авторы: Качурин, Морозов

МПК: G06C 7/02, G06F 3/02

Метки: клавиатура, оптическая

...диалоговых устройств.Цель изобретения - повышение надежности оптической клавиатуры засчет исключения загрязнений.На фиг.1 показана конструкцияклавиатуры; на фиг.2 - схема модуляции светового потока.На фиг,1 обозначены волоконнооптические световоды ВОС 1,источ -ники света 2, светоприемники 3 клавиши 4.На фиг.2 обозначен акустическийизлучатель 5 для модуляции светового потока,Устройство работает следующимобразом.Световой поток от источника 2по ВОС 1 поступает на светоприемник 3. При нажатии на клавишу 4 фвоэФбуждается акустический излучатель 5,который возбуждает волны, воздействующие на ВОС 1, вызывая измененияоптических свойств световода 1 плотности показателя преломления ). Действие акустических волн на ВОС 1 приводит к амплитудной...

Номер патента: 1260921

Опубликовано: 30.09.1986

Авторы: Купер, Морозов, Нелюбин

МПК: G01F 11/00, G05D 7/03

Метки: агрессивных, дозирования, жидкостей

...4 внутренней логружной трубы 3, где вызывает движение жидкости через устье 5 излива.,Поскольку сечение наружной трубы 2 сифона на 1/4 меньше, чем сечение внутренней трубы 3, жидкость быстро накапливается в устье 5 излива, После ослабления пневмосигнала в сопле 4 жидкость в наружной трубе 2 си, фона продолжает двигаться вниз сплошным потоком, чем создается вакуум во внутренней трубе 3, вызывающей сифон,По истечении заданного времени пневмореле 12 времени срабатывает и выдает мощный пневмосигнал, достаточный для прекращения сифона, путем выдувания жидкости из обеих труб, через другой вход элемента ИЛИ 7 и пневмоусилитель 8 на сопло 4 внутренней трубы 3 эрлифта, Этот же сигнал от пневмореле 12, но с некоторой задержкой, достаточной...

Номер патента: 1260779

Опубликовано: 30.09.1986

Авторы: Головин, Кучерук, Мельников, Моисеенко, Морозов

МПК: G01N 21/81

Метки: воды, глинистых, осадочных, пород, связанной, физически, фракциях

...физически связаннойводы в пробе;С- процентное содержание ка.олинита в пробе.Так как по закону Бугера-Ламберта-Беера оптическая плотность пробы пропорциональна концентрации исследуемого компонента и толщине пробы, то искомые концентрации могут быть представлены в виде3 1260 ние (3) можно выразить следующим об- разом(4) С = ( с Т + К) О,Формула изобретения 50 Способ определения физически связанной воды в глинистых фракциях осадочных пород, включающий измерение количественного содержания каолинита 55 и физически связанной воды в пробе исследуемой породы, по которым определяют содержание физически связанной 5 где с, К - некоторые постоянные коэффициенты.Для определения коэффициентов К и К проводят определение оптических плотностей...

Номер патента: 1260702

Опубликовано: 30.09.1986

Автор: Морозов

МПК: G01M 1/24

Метки: балансировки, динамической, роторов, составных

...валы 8 и 9.Электрический привод устройства выполнен в виде двух асинхронных электродвигателей 14 и 15 с фазными роторами, соединенными передачей со шкивами 10 и 11. фазные обмотки роторов соединены через трехфазный трехпозиционный переключатель 16 по схеме электрический вал. Устройство содержит измерительную систему (не показана), имеющую датчик опорного сигнала, соединенный с одним из приводных валов, и воспринимающую сигнал дисбаланса с датчиков 17 и 18 колебаний.Устройство работает следующим образом, Приводные валы 8 и 9 с установленным на них балансируемым ротором вращают с рабочей частотой. Переключатель 16 установлен при этом в одно из трех положений, С помощью датчиков 17 и 18 колебаний и измерительной системы измеряют вектоРы...

Номер патента: 1260445

Опубликовано: 30.09.1986

Авторы: Голубев, Княжанский, Коровченко, Кочкин, Морозов, Рыжевский, Смирнова

МПК: E02D 3/12

Метки: водонасыщенного, грунта, состав, укрепления

...грунта.20 Вязкость предлагаемого составане превышает 80 с по В 3-4, времязатвердевания может регулироватьсяот нескольких минут до 4-6 ч путемувеличения содержания в нем катализатора или изменения его типа.Предлагаемым составом путем инъецирования обрабатывали водонасьпценный песок под давлением 0,150,30 МПа. Определение водопроницае- ЗО мости и прочности укрепленного грунта производили через сутки и месяцев после изготовления образцов ихранения их в водной среде. Примеры количественного соотношения компонентов состава и результаты испытаний укрепленного им песчаного грунта представлены в таблице. Как следует из таблицы, водонасыщенный песчаный грунт, укрепленный предлагаемым составом, обладает высокой прочностью и низкой...

Номер патента: 1260383

Опубликовано: 30.09.1986

Авторы: Кочергина, Морозов, Смердов, Утробин, Щепин

МПК: C10B 1/06

Метки: печь, углевыжигательная

....15 горизонтальной оси и расположенной ниже уровня корпуса 3 топки 6, Корпус Э снабжен в верхней части загрузочными люками 7, а газовый канал 4 заканчивается горловиной 8. Топка 6 2 О шарнирно установлена на раме 1 при помощи опор 9 и горизонтальной оси 10 и соединена с нижней частью корпуса вгорловиной 8 Г-образным каналом 11 с термостойким уплотнением 12. Горизонтальная ось 10 смещена относительно центра тяжести топки 6 в сторону Г-образного канала 11. Топка 6 снабжена также фиксатором, который может быть выполнен в виде ло- ЗО мающегося рычага 13, состоящего из двух частей 14 и 15 соединенных шароФнирно осью 16. Фиксация топки 6 осуществляется путем зацепления консольной части 15 за упор 17, закрепленный З на опоре 18. К газовому...

Номер патента: 1260316

Опубликовано: 30.09.1986

Авторы: Морозов, Щепин

МПК: B65G 65/23

Метки: верхней, контейнера, перегрузки, секционного, сочлененного, сыпучих, части, шарнирно

...на них шарнирно сочлененного в верхней части секционного контейнера 4 при помощи осей 5, состоящего из частей 6 и 7.Балки 2 и 3 разнесены между собой относительно оси 8 симметрии на расстояние ь, определяемое зависимостьюС 11где 1. - длина каждой части контейнера.Для перестановки балок 2 и 3 на другое посадочное место верхняя плоскость 9 продольных балок между опорами 1 снабжена отверстиями 1 О. Соответствующие отверстия имеются и на концах балок 2 и 3 для перестановки и закрепления их на другое место.Устройство для,перегрузки сыпучих материалов из секционного контейнера работает следующим образом,В месте загрузки материалом контейнер 4 проушинами 11 прикрепляется к стропам 12, грузоподъемного средства и перемещается к...

Номер патента: 1260126

Опубликовано: 30.09.1986

Авторы: Гармаш, Морозов, Нехамкин, Тетерьвов

МПК: B23K 3/06

Метки: автомат, лужения

...или проволоки, фиксирующий конечное положение в лотке приборов 4, За загрузочным устройством 5 по ходу техпроцесса размещены подъемные устройства флюсования 7 (фиг.1 и 2), выводов приборов и лужения 8, ванна 9 мойки приборов (фиг,2 и 5), снабженная на выходе поперечными перегородками 10 для сбрасывания с приборов моющей жидкости за счет со ударения их с последними, Сбрасыватель 11 приборов (фиг,2 и 4) выполнен в виде двузубой пружинной вилки, неподвижно установленной по касательной к окружности стола с небольшим 40 зазором. Под сбрасывателем в станине 1 выполнено окно 12 (фиг,2) для падения приборов в камеру 13 их сушки (фиг.1), За сбрасывателем приборов установлен утапливатель 14, с рабочейповерхностью которого контактируютзахваты 3...

Номер патента: 1259502

Опубликовано: 23.09.1986

Авторы: Клишин, Лелис, Морозов, Соболев

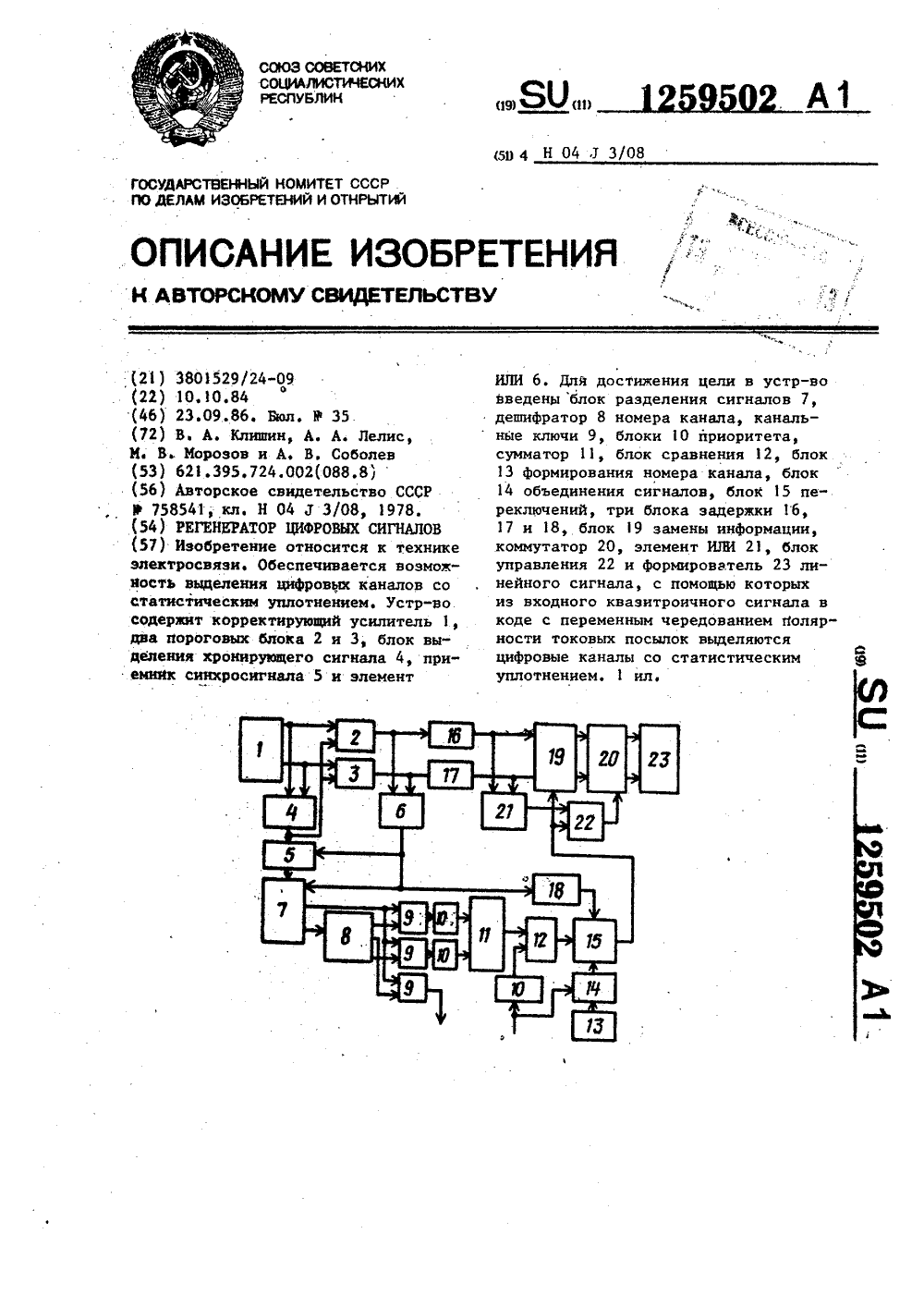

МПК: H04J 3/08

Метки: регенератор, сигналов, цифровых

...3 пороговыми блоками сигналы обьединеняются первым элементом ИЛИ 6 и образуют исходный двоичный сигнал, который поступает на приемник 5 синхросигнала, блок 7 разделения сигналов и через третий блок 18 задержки на блок 15 переключений. Приемник 5 синхросигнала определяет место информационных символов о со-. стоянии каналов и адреса каналов в поступающей двоичной последовательности, а блок 7 разделения разделяет их и передает с первого выхода информацию о состоянии канала на первые На первый и второй входы блока19 замены информации через первый 16и второй 17 блоки задержки поступаютсигналы о регенерируемых посылкахположительной и отрицательной полярности. Ь блоке 19 замены информациипроизводится замена информации в ли"нии прямого...

Номер патента: 1258965

Опубликовано: 23.09.1986

Авторы: Змушко, Морозов, Портянко, Сериков

МПК: E04C 2/28

Метки: панель, стеновая

...является сокращение теплопотерь наружу здания при регулировании теплоотдачи.На фиг. 1 изображена панель с вырезом, общий вид; на фиг. 2 - разрез панели по конвективному каналу, конвективный канал открыт; на фиг. 3 - то же, канал закрыт.Стеновая панель состоит из бетонных 10 плит 1 и 2, жестко соединенных между собой посредством ребер 3 и 4. Между бетонными плитами 1 и 2 расположен слой 5 тепловой изоляции.Во внутренней плите 1 установлен змеевик нагревателя 6 и имеются щелевидные отверстия 7 и 8, посредством которых воздушный зазор 9, расположенный между плитами 1 и 2 сообщается с воздухом помещения.В воздушном зазоре 9 расположен эк ран 10, который выполнен в виде бесконечной ленты и снабжен поперечными ребрами 11, и...

Номер патента: 1258894

Опубликовано: 23.09.1986

Авторы: Большаков, Вотченко, Иванов, Морозов, Чусов

МПК: C25D 17/14

Метки: ванны, гальванической, токоподводящее

...действия п 1 зижимаВ результате взаимодействия с восходящим жидкостна".Воздушнья потокам барбатиравания электролита электрод непрерывно побуждается к движению (покачиванию ), при этом вследствие различной твердости материалов происходит незначительное внедрение заостренных штифтов в тело электрода, сопровождающееся разрушением акисных пленок и сьмазачисткой штиФтов и эпектроца в тачках контакта, благодаря чему обеспечивается надежность кантактиравания электрода с шиной в течение всего срока службы раствори-. мого электрода. Неразъемнье соединения штифтов и гибкого проводника с шиной и прижимом обеспечивают в процессе эксплуатации гальванической установки надежное контактированиена всех участках электрической цепипратекания тока....

Номер патента: 1258480

Опубликовано: 23.09.1986

Авторы: Вайсберг, Грушевский, Морозов, Пилецкий, Чаплыгин, Черепов

МПК: B02C 25/00

Метки: барабанных, мельницах, помолом

...на фиг. 2 - кривые зависимостисодержания контрольного класса крупности (-0,25 мм) в разгрузке мельницы и полезной мощности от скоростивращения мельницы при разных уровнях измельчаемого материала у разгрузочной горловины мельницы и загрузки мельницы мелющими телами.Способ осуществляют следующимобразом.При обнаружении превышения действительным временем пребывания материала в мельнице теоретического значения изменение загрузки мельницы.мелющими телами прекращают, Производят определение загрузки мельницымелющими телами и уровень измельчаемого материала у разгрузочной горловины, например, путем замера этихпараметров в кратковременно остановленной мельнице. Далее по номограмФме (фиг, 1) определяют скольжениемелющих тел относительно...

Номер патента: 1257556

Опубликовано: 15.09.1986

Авторы: Ивашев, Маркелов, Морозов

МПК: G01R 25/00

Метки: фазоизбирательное

...формируетна своем третьем выходе сигнал Пь,который устанавливает делитель 7 висходное нулевое состояние и блоки-.рует его выход, а также устанавливает на выходе 14 блока 5 нулевой уровень сигнала БПри включении двигателя на выходе датчика 1 частоты вращения появляются импульсы угловых меток, числоИ которых за цикл работы двигателяопределяется разрещающей способностью датчика, например числом зубцовна маховике двигателя, против которого устанавливается датчик 1. Импульсы датчика 1 через формирователь2 импульсов П поступают на входумножителя 3 частоты с коэффициентом умножения К . В результате умножитель 3 за цикл работы двигателяформирует Х = К И импульсов. Импульсы с выхода умножителя 3 поступаютна счетный вход делителя 7,...

Номер патента: 1257364

Опубликовано: 15.09.1986

Авторы: Андрейчук, Кафиатуллин, Куницын, Морозов

МПК: F24D 17/00

Метки: водоснабжения, горячего

...32 поступает в водопровод 1 до второй ступени 42 подогревателя, где смешивается с водой из первой ступени 41. Затем проходит вторую ступень 42 и далее цикл повторяется,При минимальном разборе воды в дневное время или отсутствии разбора в ночное время открывается задвижка 18, что приводит к заполнению бака-аккумулятора 11. При заполнении бака-аккумулятора 11 до заданной величины выключается сетевой насос. 10 и включается подпиточный насос 14, Потребители получают воду из бака125/аккумулятора 11. Так как бак-аккумулятор 11 предназначен главным образом для постоянной бесперебойной работы теплообменника 15, то рассчитывается он с учетом работы теплообмепника 15 в часы отсутствия водоразборав ночное время), чем и обеспечивается...

Номер патента: 1257103

Опубликовано: 15.09.1986

Авторы: Морозов, Сушков

МПК: C21D 1/74

Метки: горячекатаных, заготовок, стальных, термической

...медленному охлаждению докомнатной температуры, Поверхностный слой заготовок, находящийсяпод слоем окалины, в результате воздействия агрессивного компонентаподвергается межкристаллитной корро-,зии и насыщению элементами образующимив структуре металла хрупкие соединения,вследствие чего облегчается последующая механическая обработка.Обрабатываемость резанием оценивают средним числом снятых слоев собразца фрезой марки Р 18 до износафрезы. Толщина снимаемого слоя каждый раз одинаковая и составляет0,2 мм. Скорость вращения фрезы иподача постоянные и составляют соот"ветственно 75 и 40 мм/мин. За износфрезы принимают износ режущих кромок на 0,2 мм,Результаты испытаний приведеныв таблице.Механические свойства и микроструктура ст. 45 не зависят...

Номер патента: 1256853

Опубликовано: 15.09.1986

Авторы: Билярчик, Будагьянц, Бурцев, Гольдштейн, Комляков, Кондратенко, Морозов, Овчинников, Рудницкий, Рямов, Сокол

МПК: B22D 15/00

Метки: валков, кокилях, прокатных, чугунных

...отливки, т.е. толщиной рабочего слоя валка.Следовательно, между термическим сопротивлением покрытия и термическими сопротивлениями газового зазора и рабочего слоя валка существует определенное соотношение, которое уста-, навливается данным изобретением в виде эмпирической зависимости расхода наполнителя краски от толщины рабочего слоя валка и его диаметра.Расход наполнителя краски в установленных пределах позволяет уменьшить тепловой удар на рабочую поверхность кокиля, снизить интенсивность охлаждения отливки в начальный период формирования и таким образом выровнять скорости затвердевания наружного и внутреннего сечений рабочего слоя валка и получить его более однородным по структуре и свойствам. Это обеспечивает повышение...

Номер патента: 1256833

Опубликовано: 15.09.1986

Авторы: Богуславский, Гулак, Крыжненко, Морозов, Попов, Сердюк

МПК: B21D 39/06

Метки: герметизации, доске, трубной, трубок

...трубок в трубных досках, и может быть использовано в химическом машиностроения.Целью изобретения является повышение качества соединения при плотном монтаже трубок в трубной доске.На чертеже изображена схема получения герметичных соединений трубок с трубной доской.Способ реализуют следующим образом.Трубки 1 вставляют в отверстия трубной доски 2 и охватывают последнюю обечайкой 3. На трубной доске размещают материал с пластичностью выше, чем у материала трубной доски 2 и трубок 1 (на чертеже не показан), Затем на трубки надевают дополнительную трубную доску 4 и помещают собранный блок 5 в корпусе приспособления 6, устанавливая трубную доску 2 на подставку 7. На дополнительную трубную доску 4 устанавливают гильзу 8 с пружиной 9 и...

Номер патента: 1255888

Опубликовано: 07.09.1986

Авторы: Бикеева, Ивашев, Морозов, Семенов

МПК: G01M 15/00

Метки: верхней, внутреннего, двигателя, мертвой, сгорания, точки

...равны нулю, Вследствие внутренних шумов схемы и дрейфа смещения компаратора 7 последний может срабатывать и вызывать в свою очередь срабатывание формирователя 9, Однако, поскольку ключ 10 закрыт, сигнал на входах ключа 15 и формирователя 21 отсутствует, Соответственно отсутствуют импульсы на входах управления суммирующего и вычитающего счетчиков 19 и 20, В результате счета импульсов генератора 18 на выходе счетчика 20 формируются импульсы переноса, Однако, поскольку ключ 16 закрыт, импульсы на его выходе и, следовательно, на выходе 24 отсутствуют.Пусть двигатель работает на заданном скоростном режиме, которому соответствует на выходе датчика 1 частота сигнала ЕГ. Пусть на выходе датчика 1 появляется импульс положительной полярности,...

Номер патента: 1255845

Опубликовано: 07.09.1986

Авторы: Коваленко, Морозов, Мурашов, Чевичалов

МПК: F27D 3/15

Метки: выпуска, два, жидкого, ковша, металла

...боковых стенок 1 и 2 и донными выступами 7 и 8, В момент,когда жидкий металл достигает уров-,ня верхних площадок донных выступов7 и 8, производят плавное опусканне крюка 14 мостового крана на 300-400 мм или подъем на такую же высоту крюка 15 мостового крана. Устройство получает наклон в сторону большого разливочного ковша 18 и жидкий металл, сливаясь через вертикальное сливное отверстие 9, заполняет этот ковш до контролируемого уровня. Затем подъемом крюка 14 или опусканием крюка Б мостового крана устройство устанавливают с наклоном в сторону малого разливочного ковша 19 величина наклона устройства такая же, как и при заполнении жидким металлом большого разливочного ковша), Остаток жидкого металла, истеканий из мартеновской...
