Морозов

Номер патента: 900902

Опубликовано: 30.01.1982

Авторы: Багно, Бойко, Гуляев, Казаков, Коба, Миронов, Морозов, Нападайло, Нечипоренко, Пустовойченко, Ратнер, Сильченко, Супрун

МПК: B21B 37/78

Метки: прокатным, станом

...перемещения впроцессе прокатки изделия в направлении изменения зазора между валками.Режим работы привода задается системой управления направлением и скоростью перемещения валка. Эта система содержит входные датчики 2 иположения переднего и заднего концаизделия, которые устанавливаются навходной стороне стана, По сигналудатчика 3 вырабатывается команда дляразведения валков, по сигналу датчика 4 - для сведения валков, но таккак скорости подачи изделия в валкии скорости прокатки для каждого типоразмера прокатки различна, то сигналы датчиков 3 и 4 необходимо задерживать пропорционально изменению упомянутых скоростей, так чтобы совместить начала пермещения валка и захвата изделия валками. Эти функциивыполняют датчики, блоки...

Номер патента: 797379

Опубликовано: 30.01.1982

Авторы: Морозов, Тищенко, Шелопут

МПК: G02F 1/11

Метки: монокристаллов, оптически, прозрачных, разориентировки

...устанавливают перед источником света 3. За кристаллом располагают систему из двух поло797379 2О ( Составитель В. Масленников Текред Л. Куклина оррект айн Коляд едак Изд104 Тираж 515 Подписное осударственного комитета СССР по делам изобретений и открытий113035, Москва, )К, Раушская наб д. 4/5 аказ 25/3 ПО По Тип, Харьк. фил. пред. Патент жительных линз 4 и 5, диафрагмы 6 н экрана 7,Кристалл,1 просвечивают параллельным пучком от источника света, диаметр которого больше поперечных размеров кристалла, Плоскости 8 и 9 кристалла, перпендикулярные направлению распространения света, предварительно должны быть отполированы.Через плоскость 10, разориентацию которой измеряют, возбуждают излучателем,З в кристалле ультразвуковой пучок, который...

Номер патента: 900352

Опубликовано: 23.01.1982

Авторы: Базилевский, Лукьяненко, Морозов, Эвенов

МПК: H01M 10/42

Метки: аккумуляторных, батарей, доразряда, поэлементного

...коллекторные обмотки включены таким образом, что напряжение коллекторных обмоток регулирующих транзисторов при отпирающем напряжении на базовых обмотках, приложено согласно ЭДС соответствующего аккумулятора, причем нуль-орган подает запирающее напряжение на базу транзисторного ключа, если напряжение соответствующего аккумулятора равно нулю. 2 О 25 ЗО 35 40 45 Ло На чертеже представлена схема устройства.Устройство содержит генератор 1 переменного напряжения прямоугольной формы с трансформаторным выходом. На выходном трансформаторе генератора 1 расположены две группы вторичных обмоток; и базовых 2 и и коллекторных 3, причем напряжечие коллекторных обмоток 3 при отпирающем напряжении на базовых обмотках 2 приложено согласно ЭДС...

Номер патента: 900252

Опубликовано: 23.01.1982

Авторы: Андросенко, Динович, Морозов, Тимофеев

МПК: G04F 10/04

Метки: временных, многоканальной, процессов, регистрации, характеристик

...групп разрядов счетчика 4 времени и регистра 5 времени и в момент наступления очередного события срабатывают элементы И 17, на выходах которых появляется информация о совпадении (логический ноль) и несовпадении (логическая единица) данных сравниваемых групп разрядов. Эта информация обрабатывается группой элементов ИЛИ 18, после чего на выходе блока 6 сравнительного анализа данных появляется группа сигналов (логических единиц), указывающих какие группы разрядов подлежат переписыванию из счетчика 4 времени в оперативный запоминающий узел 11. Такими группами являются старшая несовпадающая (изменившаяся со вреМени последнего зарегистрированного события) и все младшие, следующие эа ней.Укаэанные сигналы поступают на второй вход блока 7...

Номер патента: 900188

Опубликовано: 23.01.1982

Автор: Морозов

МПК: G01P 3/48

Метки: вращения, частоты

...интервалов между этими сигналами: К =Т 1 /Ти 1 Кз=Т/Т, е К = Т /Т"; К=Т/Т К=-Т 1 /Ти. 50 И интервалов с заданным значением и может оыть выполнен, например, на базеревеосивного счетчика с предустанов"кой или на базе счетчика, регистрапамяти и схемы сравнения.Устройство работает следующим об"разом.Все системы в двигателе работаютв определенном по углу поворота коленчатого вала порядке. В результатеударные процессы, происходящие в ки"нематических парах двигателя, такжеупорядочены и,следовательно, упоря-дочено положение аиброакустическихсигналов в их последовательностина выходе датчика вибраций, Положение каждого сигнала в этой последовательности относительно друг другаявляется достаточно стабильным сточностью до нескольких градусов уг"ла...

Номер патента: 900096

Опубликовано: 23.01.1982

Авторы: Брылев, Горшков, Ересковский, Лазарев, Макаренко, Минаев, Морозов, Усенко, Швецов, Яковлев

МПК: F27D 9/00

Метки: колпаковых, муфельных, охлаждения, печей, ускоренного

...клапаны 2-4 с выходяцими из подмуфельных пространствстендов А, В и С патрубками, а выход - через холодильник 5 защитногогаза, вентилятор Б и дроссельныеклапаны 7-9 - с входящими в подму-.фельные пространства стендов патрубками.Система также имеет дополнительный вентилятор 10, вход которого связан с выходом смесителя 1, а выход -трубопроводами через дроссельныеклапаны 11-13 с трубопроводами системы подвода в рабочие пространства печей защитного газа. Выхлопные патрубки стендов оборудованы дроссельными клапанными вентилями 14-16 и газоанализаторами 17-19. На подводяцих к рабочему про - странству стендах и отводящих патрубках установлены температурные датчики 20-22 и 23-25, соответственно. На трубопроводе подачи охлаждающей воды...

Номер патента: 899522

Опубликовано: 23.01.1982

Авторы: Васильев, Денисов, Ихсанов, Морозов, Рахматуллин, Сабитова, Тухватуллин, Худайдатов

МПК: C07C 19/06

Метки: перхлорэтилена, углерода, четыреххлористого

...1:4 (весовое отношениечетыреххлористого углерода и дихлор- .пропановой фракции 4:1). Кипящий слойв реакторе создают парами сырьевойсмеси и хлором, которые подают в реактор снизу. Деструктинное хлорирование дихлорпропаноной фракции проводят при 450 ОС при мольном отношениихлора к дихлорпропаноной фракции,равном 8:1, и объемной скорости подачи сырьевой смеси (четыреххлорис"тый углерод + дихлорпропаноная Фракция) - 5 ч,Суммарный выход четыреххлористогоуглерода и перхлорэтилена составляет95,7 мас.Ъ от теоретического, в томчисле выход четыреххлористого углерода - 74,3 мас,Ъ от теоретического(из 100 г дихлорпропановой фракцииполучено 303,9 г четыреххлористогоуглерода и 47,1 г перхлорэтилена).П р и м е р 2 . В лабораторныйпроточный реактор...

Номер патента: 898534

Опубликовано: 15.01.1982

Авторы: Вершин, Гуревич, Иофа, Морозов, Сиротин

МПК: H01H 85/30

Метки: предохранителей, состояния, указания

...с количеством положений на одно больше числа контролируемых предохранителей, Неподвижныеконтакты переключателя воех положений,кроме тех, номер которых наодин больше номера соответствующегоконтролируемого предохранителя, под- иклюцены к выводам предохранителей,соединенным с источником питания, аподвижные контакты переключателячерез датчики состояния в видепоследовательно соединенных светодиодов 8-13 и резисторов 1 чподключены к выводам предохранителей 2-7, соединенным с нагрузкой 20.Устройство работает следующим образом. 33В исходном состоянии переключатель1 установлен в первом положении и датчики состояния подключены с его помощью параллельно контролируемым предохранителям 2-7, ЮПри перегорании любого контролируе.мого предохранителя,...

Номер патента: 898357

Опубликовано: 15.01.1982

Авторы: Борщев, Морозов, Харыбин

МПК: G01R 33/07

Метки: датчик, холла

...датчика выполнен в виде бифиляра из маг-ниточувствительной области с проводи,мостью, противоположной проводимости полупроводниковой пластины, на кото . рой поверх слоя изолирующего материала расположена токопроводящая дорож ка, соединяющая край магниточувствительной области, расположенный со стороны прорези, с соответствующим контактом расщепленного токового электрода, а обший конец магниточув-. 1 э ствительных областей соединен с контактом нерасщепленного токового электрода, при этом длина Е прорези, рас- щепляющей токовый электрод удовлетво" ряет условно 30Еа/2+Ьгде 1. - длина прорези;а - ширина холловского электроХда; 23Ьрасстояние между линией,проходящей через центры холловских электродов и разделенным краем полупроводниковой...

Номер патента: 898261

Опубликовано: 15.01.1982

Авторы: Морозов, Пичужкина

МПК: G01B 7/16

Метки: деформаций, динамических

...К ИСТОЧ; г 1 У 1, СИГ;,тель 3 подключенный к тенэереэисру 2 через раздели-ельныйО 4 аенсатор , Последоэагально с Усияителем 3 соединены дополнительные усилятели 5 и 6,. Ус:-рой,:тво снабжено дву"мя цепями О-р 1а е- й Обратной свЯ:эыю 7 и 8 с циф.,ое: и Упраелг 4 ем,проводимостями 9 . О. Проводимос ь 9включена в цепь 7 и сгУжит для установки коэффициена пеоедачи усилителя 5 в соответсвии с величинойсопротивления тензорезистора 2, апроводимость 11 - ,= цепь 8 и служ,для установки коэ:п 11 з 4 та пеоеда-иусилителя о в сое.;:.-вин .; вели.чиной чувствите в ,ест. ензорезисто- Ора 2. Ключи 11,: 2 служат гля набора 16 ров.," -., " , . ОЙ, г,-=н 4".Срог.СГВО и О аЕ 4 СЛЕдуЮц: О 0 ч а ч О ччИод ВОЗДЕИСЬ:М :,ЕрявчОИ,г-,;,гМацИИ С...

Номер патента: 897991

Опубликовано: 15.01.1982

Авторы: Дячок, Коноваленко, Морозов

МПК: E04C 2/24

Метки: панель, слоистая, ячеистая

...слоистой ячеистой панели с дополнительными гофрами; на фиг. 2 - то же, фрагмент с армирующими элементами.Слоистая ячеистая панель состоит из обшивок 1 и заполнителя 2, выполненного из непрерывного листового материала в виде одномерной периодически деформированной тв структуры, складки 3 выполнены с гофрами4, расположенными с заданным шагом под прямым углом к направлению складок 3.Между гофрами 4 под углом к направлению складки 3 с определенным шагом расположены дополнительные гофры 5, например, 15 трапециевидного сечения. В каналах, образованных основными гофрами 4 и дополнительными 5, уложены армирующие элементы 6 типа стрингеров, которые могут иметь треугольное, тавровое, трапециевидное сечение.Пример. Изготовлена...

Номер патента: 897487

Опубликовано: 15.01.1982

Авторы: Заикин, Кошелев, Морозов

МПК: B24B 39/02

Метки: деформации, инструмент, методом, пластической, чистовой

...Манал 7, сообщающийся через штуцер 8 с источником сжатого воздуха(не показано). Осевой канал 7 соединяется с кольцевой камерой 5 посред.ством отверстий 9, отклоненных отрадиального направления в сторонудвижения деформирующих элементов 6,Отверстие 9 имеет в окружном сечениипеременный шаг (вариант 1) или разный диаметр (вариант 2), или выполнены с переменным углом наклона(вариант 3).Обработка инструментом осуществляется следующим образом.Обрабатываемая заготовка крепится на столе станка неподвижно, аинструменту сообщается осевое перемещение с рабочей подачей, Черезштуцер 8 в осевой канал 7 подаетсясжатый воздух, который, поступаячерез тангенциально расположенныеотверстия 9 в кольцевую камеру 5,воздействует на деформирующие элементы 6...

Номер патента: 896692

Опубликовано: 07.01.1982

Авторы: Баранов, Иркаев, Морозов

МПК: G21K 1/12

Метки: резонансный, фильтр

...поглотителей 40)причем для каждой эффективной толщины однолинейных поглотителей Т,существует такое расстояние у, длякоторого ширина линии минимальна.Предлагаемый фильтр дает возможность изменять расстояние у путемизменения величины постоянной скорости, сообщаемой поглотителями 2и 3, поэтому он позволяет изменятьширину линии источника и получать 50 минимально возможные ширины линий,прошед.них через резонансный фильтрпри заданной эффективной толщине(Тф однолинейных поглотителей.В отличие от Фильтра, содержаще го вещество с квадрупольным расщеплением и близким к нулю изомернымсдвигом, этот Фильтр позволяет избирательно изменять ширину линии нзлу рупольного расщепления, а следовательно, желаемым образом изменить ширину линии...

Номер патента: 896595

Опубликовано: 07.01.1982

Авторы: Гусев, Морозов

МПК: G05B 1/01

Метки: напряжений, сравнения

...запускающим генератор 2 линейнаизменяющего напряжения и передним фронтом сигнала 04 на выходе второго коипаратора 4 пропорционален опорному напряжению Б. В дальнейшем сигналы с выходов йервого и второго компараторов 3 и 4 поступают на первый и второй блоки 7 и 8 сравнения логического блока 10 переключений.В случае, когда измеряемое напряжение Ц р больше опорного напряже- ниЯ Црр (О зм) Пр ), Работает пеРвый блок 7 сравнения. Причем на его первый вход поступает сигнал П с выхода первого компаратора 3 через первый элемент И-НЕ 5, на второй вход - сигнал ц,( непосредственно с выхода второго компаратора 4. Так как в это время на третьем входе первого блоО 5 20 25 30 35 40 45 50 ка 7 сравнения присутствует сигнал логической единицы Б,...

Номер патента: 896586

Опубликовано: 07.01.1982

Авторы: Иркаев, Морозов, Соколов

МПК: G01T 1/16

Метки: детектор, резонансный

...2, Накопление спектра осуществляется обычным для месобауэровской спектроскопии способом.Наличие конвертора со сверхтонким расщеплением, у которого по крайней мере одна из линий поглощения поляризована, делает резонансный детектор избирательным к поляризации резонансного излучения. Выделение того или иного состояния поляризации из общего спектра излучения источника, прошедшего через поглотитель, осуществляется подбором конверторов, способных поглощать излучения.линейной или циркулярной поляризации, либо соответствующим изменением йоляризации линий поглощения конвертора и настройкой в резонанс линии излучения источника с необходимой линией поглощения конвертора,Привод постоянной скорости, введенный для настройки в резонанс...

Номер патента: 896490

Опубликовано: 07.01.1982

Авторы: Дрожжин, Морозов, Сергеев

МПК: G01N 3/20

Метки: изгибе, модуля, образцов, упругости

...и 13, закрепленные симметричнозажиму 5 на валу 3, размещенные на концахкоромысле 12 и 13 блоки 14 - 17 и катки 1821, взаимодействующие с направляющими 2,тросы 22 - 27 и грузовые платформы 28 - 33 сгрузамй 34 и 35.Тросы 22 - 27 установлены таким образом,что одни концы тросов 22 и 24 связаны сузлами 36 крепления, установленными на кон.цах рычага 8, связанного с валом 3, вторыеконцы их связаны с грузовыми платформами29 и 31 с грузами 35, а средняя часть тросов22 и 24 взаимодействует с блоками 14 и 15,размещенными на концах коромысла 12,Тросы 26 и 27 связаны одними. своимиконцами с узлами 36 крепления, размещенными на концах рычага 9, связанного с валом 3,вторыми - с грузовыми платформами 32 и33 с грузами 35, а средние части тросов 26и 27...

Номер патента: 896341

Опубликовано: 07.01.1982

Авторы: Захаров, Кулешков, Морозов, Орлов, Трифонов

МПК: F25J 3/00

Метки: процессом, ректификации

...1 ог на задатчики регулятора 11 расхода продукционного кислорода и регулятора 12 расхода орошения верхней ректификациопной колонны 2. Способ автоматического управления прогсссом ректификации воздуха осуществлякл следующим образом.В вычислительную машину 6 с заданной частотой вводят сигналы, поступающие от датчика 7 расхода детандерного потока и датчика 8 давления в нижней ректификационпой колонне 1. После каждого опроса текущие значения этих параметров сравнивают с их значениями, полученными во время предыдугцего цикла опроса. Г 1 ри изменении расхода детандерного потока или давления в нижней ректификационной колонне 1 на величину, большую заданной, по вновь полученным значениям этих параметров определяют новое значение расхода...

Номер патента: 895755

Опубликовано: 07.01.1982

Автор: Морозов

МПК: B60P 7/12

Метки: коник, лесозаготовительной

...15. К стрелке 14 шарнирно крепят рукоять 16 с 1приводом от гидроцилиндра 17. Дляприема погружаемых деревьев используют приемный карман 18, образуемыйотбойником 19 и рукоятью 16 в откинутом положении. Между приемным карманом 18 икарманом-накопителем 9размещены узлы погрузочного механизма, например, захватно-срезающегоустрой ст ва.Дпя стабилизации работы коникаиспользуют газожидкостной аккумулятор энергии 20 (фиг. 2), из которогомасло под давлением во время работыконика подается в цилиндровые полости гидроцилиндров 7, 8 и 13 а изштоковых полостей масло идет на слив,при этом гидроцилиндры работают какпружины переменной жесткости.Коник работает следующим образом.При крайнем верхнем положении стрелы 14 и рукояти 16 погрузочного рыча...

Номер патента: 895554

Опубликовано: 07.01.1982

Авторы: Довганич, Жданкин, Кулясов, Морозов, Рогачев, Сазонов, Терновский, Ткаченко, Тюмкин, Шлычков

МПК: B07C 5/04

Метки: сердечников, сортировки, феритовых

...с цйт(;л5(пи(,тг ц.:; тойа обойма дополнительно:Тх.:. ВЫГОЛКЕ(ГТЫй В ВИДЕ ПЛ(:)ТИ(ЦЛ Г. дольными пазами и усгйповлег .( Устройство состоит из кассеты 1 с расположенной на ней обоймой 2, в которой размещены калиброванные стержни 3 с расположенными между ними калиброванными вкладышами4 и зафиксированными с помощью прижимныхпланок 5, опорной цаправляющей 6 с поперечными пазами 7, перпендикулярными направлению движения кассеты 1, щеток 8, механизма возвратно. поступательного перемещения 9,Кассета 1 имеет опорные ролики 10. Обойма 11)2 снабжена экраном 11, изготовленным в видепластицы с двумя продольными пазами 12в которых размещены прокладки 13 из эластичного материала. Регулирование зазора междуэкраном 11 и плоскостью сортирующих стерж- Т...

Номер патента: 895521

Опубликовано: 07.01.1982

Авторы: Васильев, Вассерман, Горбенко, Кащенец, Кривокурцев, Морозов, Середа, Хоменко

МПК: B05B 1/26

Метки: разбрызгивающее

...двоякой кривизны, одна часть 4 которой, обращенная к патрубку 1, выполнена выпуклой, а другая 5 вогнутой.На вогнутой части 4 отражателя 3 расположены по окружности дугообразные щели 6, расширяющиеся в направлении движения жидкости.Разбрызгивающее устройство работает следующим образом.Жидкость по патрубку 1 поступает на отражатель 3. Двигаясь по отражателю 3, по 895521ток жидкости 7 у щелей 6 разделяется на два потока 8 и 9. При этом поток 8, прошедший сквозь щели 6, и поток 9, движущийся дальше по поверхности отражателя 3, имеют различную траекторию и дальность полета, чем обеспечивается равномерность распре деления жидкости по орошаемой площади.При работе данного устройства в градирне повышается эффективность охлаждения воды в ней. Для...

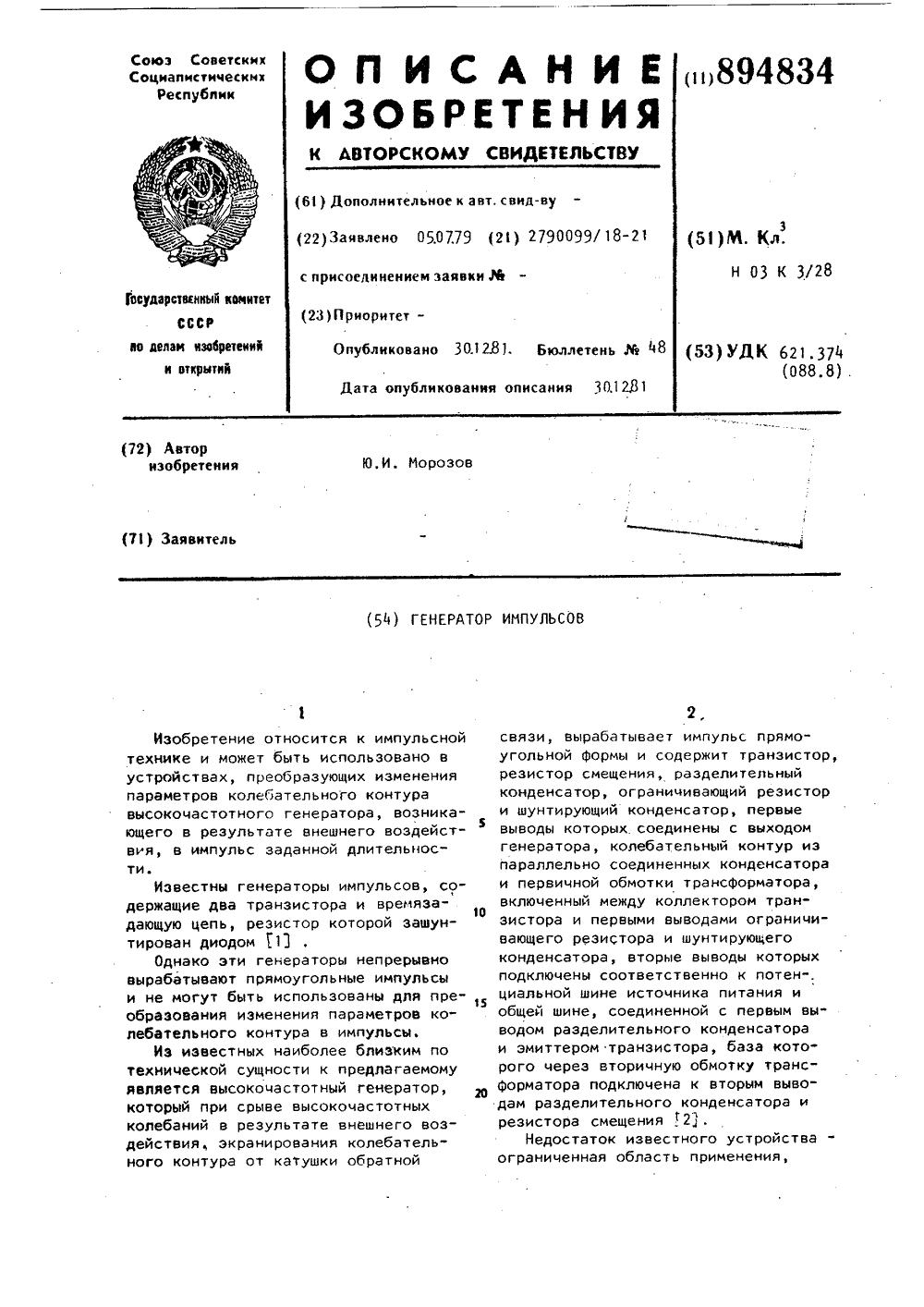

Номер патента: 894834

Опубликовано: 30.12.1981

Автор: Морозов

МПК: H03K 3/28

Метки: генератор, импульсов

...контур2, ограничивающий резистор 3, подключенный к потенциальной шине 4 источника питания, причем вторичнаяобмотка 5 трансформатора включенамежду базой транзистора 1 и вторымивыводами резисторов 6 смещения иразделительного конденсатора 7,шунтирующий конденсатор 8, включенныймежду общей шиной 9 и выходом 10 ге-,нератора, диод 11 и времязадающийконденсатор 12,Устройство работает следующимобразом,В режиме генерирования высокочастотных колебаний на выходе 10 устройства присутствует постоянное напряжение, велицина которого составляет 80 - 903 напряжения на шине 4истоцника питания. В результате какого-либо внешнего воздействия, например экранирования колебательногоконтура 2 от обмотки 5 обратной связи, происходит срыв...

Номер патента: 894812

Опубликовано: 30.12.1981

Авторы: Гостиев, Малынин, Морозов

МПК: H01J 9/20

Метки: керамических

...д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 жига определяются требованием обеспеченияКВЭЭ на уровне О = 1,3 - 1,4 и диэлектрических параметров, близких к тактовымдлякерамики без покрытия, Это достигается тем,что в процессе взаимодействия материала по.крытия с парами воды в атмосфере водородапроисходит образование стеклофазы с диспер..гированными в ней частицами борида. Увеличение температуры и влажности вышеуказан.ных пределов приводит к увеличению содержания окисла переходного материала в материале покрытия, что отрицательно сказываетсяна вторично-эмиссионных параметрах, Понижение температуры и, влажности ниже укаэанныхпределов приводит к недостатку стеклофазыи как результат - к ухудшению диэлектри-ческих свойств.П р и...

Номер патента: 894533

Опубликовано: 30.12.1981

Автор: Морозов

МПК: G01N 27/26

Метки: блок, геля, электрофореза

...Блоки ПААГ при этом имеют одинаковую высоту. Для сравнения разрешающей способности может быть взята любая смесь биополимеров. Для простоты можно при894533 формула изобретения НИИПИ Заказ 11473/69 Тираж 910 Подписно Филиал ППП "Патент", г. Ужгород, ул. Проектна вести сравнительный электрофореэсмеси белков с известным молекулярным весом. Берут навески (по 1 мг)следующих образцов: Я-глобулин человека (мол.вес 160 КД), бычий сы"вороточный альбумин (мол.вес 68 КД),овальбумин (мол.вес) 43 КД), хема"трипсиноген А (мол,вес 25 КД), рибонуклеаэа (мол,вес) 12 КД),Белки растворяют в 1 мп электро"форетнческого буфера (ТРИС - глнциновый рН 8,3), ьекропипеткой наносят10-15,О 1 раствора на оба блока ПААГ.Электрофореэ ведут без префореза...

Номер патента: 894418

Опубликовано: 30.12.1981

Авторы: Горячев, Купер, Макарова, Морозов, Нелюбин, Соколов, Цыбанова

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...а сборник проб снабжен переливной перегородкой,894418 Формула изобретения 3На чертеже представлена блок-схема устройства,Устройство для автоматического отбора проб жидкости состоит из пробоотборной трубки 1 с отверстиями 2 разного диаметра, командного пневмоблока 3, включающего задатчик 4, логический элемент ИЛИ 5, усилитель 6 и генератор 7 импульсов, трубки 8 для подачи сжатого воздуха, трубки 9 для отвода проб, запорного пневмоклапана 10, сборника 11 проб с переливной перегородкой 12 и возвратной трубкой 13. Пробоотборная трубка 1 и возвратная трубка 13 горизонтально размещены в резервуаре 14 с жидкостью.Устройство работает следующим образом.Задатчиком 4 настраивается расход воздуха, соответствующий постоянному расходу жидкости,...

Номер патента: 894120

Опубликовано: 30.12.1981

Авторы: Дячок, Коноваленко, Морозов, Скурский

МПК: E04C 2/24

Метки: панель, слоистая

...Стрингера; на фиг. 3 - то же с ребром жесткости в виде трапеции, внутри которой вставлен армирующий элемент.Слоистая панель состоит из наружных обшивок 1 и заполнителя, образованного набором расположенных параллельно друг другу с заданным шагом непрерывных гофрированных полос 2, гофры 3 которых представляют собой клиновидные выступы. На горизонтальных полках гофр 4 выполнены ребра 5 жесткости любого поперечного сечения, например, прямоугольного. В каналах 6, образованных ребрами 5 жест кости, уложены армирующие элементы 7,например, полые стрингеры.Изготавливается слоистая панель размером 1000 Х 1000 мм. Наружные обшивки,894120 Формула изобретения заполнитель и армирующие элементы изготавливаются из стеклопластика на основе...

Номер патента: 893911

Опубликовано: 30.12.1981

Авторы: Бондаренко, Морозов

МПК: C03B 37/10

Метки: волокон, дисковой, жгутов, резки, фрезой

...а при выходе к приемнику рассеиваются, так как в устройстве не предусмотрены средства для предохранения от распадания отрезков жгута, а воздушный поток также способствует рассеиванию.Цель изобретения - исключение сваривания концов волокон в зоне резки. Поставленная цель достигается тем, что в способе резки жгутов волокон дисковой фрезой, резку ведут тыльной частью зубьев фреэы, заточенной под углом 412На фнг. 1 изображена фреэа, вид спереди; на фиг. 2 - то же, вид сбо" Ку.Жгут 1 зажнмается в приспособление типа. цанги, которое укрепляется в тиски универсального фрезерного станка..эффект достигнут .при следующих режимах резки: скорость вращения фрезы 50-100 об/мин, скорость подачи 13521 мм/мин. Формула изобретения Оправка с...

Номер патента: 893756

Опубликовано: 30.12.1981

Авторы: Алиев, Лысак, Морозов, Скворцов, Федоренков

МПК: B65G 53/48

Метки: винтовой, питатель, пневмотранспортной, сыпучих, транспортирования, установки

...поверхностей.Питатель работает следующим образом.оСыпучий материал поступает в приемную камеру 2, где захватывается заборными витками шнека 5, приводимого в движение электродвигателем 6 и подается в цилиндрический корпус 4, а затем в смесительную 25 камеру 3. В смесительной камере 3 материал смешивается с воздухом. поступающим через штуцер 10, и под воздействием избыточного давления транспортируется го трубопроводу к месту потребления.По мере перемещения сыпучего материала в гильзе 8 цилиндрического корпуса 4 в области конца 7 вала формируется уплотненная пылевая пробка.Наличие винтовой канавки 9 в гильзе 8 цилиндрического корпуса 4 позволяет создать из уплотненного материала подвижный замок, перекрывающий наиболее ее вероятную зону...

Номер патента: 893704

Опубликовано: 30.12.1981

Авторы: Морозов, Сапрунов, Соловей, Хасин

МПК: B63B 35/16

Метки: кормовая, оконечность, траулера

...7, обеспечивает возможность подъема кутка 11 с уловом на судно). На дугообразной части 10 аппарели установлен рол2, предотвращающий износ сетной части 13 трала при его спуске. По продольным кромкам аппарели 9 установлены отбойные пластины 14, повторяющие форму слипа 2 и служащие в опущенном положении аппарели в качестве упоров, а в поднятом положении - в качестве отбойников, удерживающих куток 11 с уловом на аппарели 9. Кормовая оконечность выполнена с фальшбортом 15.Кормовая оконечность траулера работает следующим образом.Перед спуском трала аппарель 9 опущена в положение, при котором она является частью палубы 8 и фальшборта 15. Отбойные пластины 14, упираясь в слип 2, являются опорой аппарели,Сматыванием с барабана 7 через рол 12...

Номер патента: 893378

Опубликовано: 30.12.1981

Авторы: Морозов, Погалов

МПК: B21J 7/28

Метки: гидропривод, действия, кузнечной, ударного

...может быть выполнен,например, в виде шарового вариатора, регулирование частоты вращения которогоосуществляется поворотом осей вращенияшаров при помощи серьсинной передачи.Штоковая полость рабочего цилиндра 1через напорный золотник 1 2 соединена сгидравлической полостью аккумулятора 8,а через сливной золотник 13 - с входноймагистралью насоса 9, которая также соединена с баком 14 через всасывающийклапан 15 и с управляющ.й полостьюсливного клапана 16. Выходная магистраль насоса 9 соединена с аккумулятором8 и с рабочей полостью клапана 16, которая сообщается с баком 14, В качестве всасывающего клапана 15 можно использовать обычный обратный клапан, который открывается только при разряжении на входе насоса 9. В качестве насоса 9 регулируемой...

Номер патента: 893326

Опубликовано: 30.12.1981

Авторы: Андреев, Егоров, Каганер, Казаков, Морозов

МПК: B21D 26/08

Метки: кумулятивной, резки, струей, цилиндрических

...имеет штырь26, наворачиваемый на резьбовуючасть 27 механизма перемещения камеры и проточку 28, взаимодействующую с пружинными зубьями 29 втулки30. Кольцо 31 карданова подвесаимеет упоры 31 и заходные зубья33, взаимодействующие с рельсами 34.Заготовка типа "калач" образованатрубопроводами 35 и 36.Устройство для резки цилиндрических изделий кумулятивной струейработает следующим образом,При помощи механизма 7 перемещения камеры в рабочее положение пред"варительно сориентированное устройство подводится под заготовку, образованную трубопроводами 35 и 36,19 з 13 26 23 ЗО 3 ао Я которые начинают взаимодействоватьс заходными элементами 16. При этомпроисходит самоориентирование устройства с плоскостью заготовки за счетразворота в замке 21 и...
