Морозов

Номер патента: 321413

Опубликовано: 01.01.1971

Авторы: Бочаров, Зимин, Морозов, Сафонов

МПК: B30B 1/23, B30B 15/18

Метки: гидровинтовой, пресс-молот

...возвратных полостях гидроцилиндров 7, которые соединены с аккумулятором 12 и постоянно находятся под давлением. В цилиндре 3 низкое давление жидкости.Для совершения хода разгона вниз включается му-фта 11 и соединяет плунжер 8 со станиной 1 пресса. При этом приводной плунжер может иметь только поступателыное движвние. Гайдука-маховик 9 продолжает вращаться и вывинчивает плунжер 8, который, опускаясь, сжимает столб жидкости,в цилиндре 3.Под декствием силы давления жидкости плунжер 4, а вместе с зим и ползун 6 начинают ускоренно перемещаться вннз, Происходит ход разгона вниз.Так как плунжер 8 перемещается в цилиндре 3 с примерно постоянпой скоростью где Ь - шаг резьбы приводного плунжера 8;и - число оборотов гайки-маховика 9; а скорость...

Номер патента: 321363

Опубликовано: 01.01.1971

Авторы: Гиндин, Морозов

МПК: B27G 13/02

Метки: древесиныооозная, ка, кт, сборная, фреза

...с правой и левой резьбой.На чертеже представлена предлагаемаяфреза.фреза состоит из корпуса 1, клиньев 2,предназначенных для крепления ножей в процессе работы, регулируемых ножей 8, винта 4,имеющего правую и левую резьбу. По винту 4перемещается два регулировочных клина 5,имеющие один - правую, другой - левуюрезьбы, Одной плоскостью клинья опираютсяна скосы, выполненные в корпусе фрезы.Плоскости клиньев, на которых базируютсяножи д, выполнены в виде выступов б, толщиной меньшей, чем толщина ножей. Тем самым, кларинья 2, предназначенные для крепления, не мешают подъему ножей при регулировке. Следует отметить, что скосы в корпусе фрезы имеют ограниченную длину и не нарушают прочности корпуса. На винте 4 с помощью резьб и контргаек 7...

Номер патента: 321331

Опубликовано: 01.01.1971

Автор: Морозов

МПК: B23K 11/10, B23K 11/30

Метки: контактной, сварки, точечной

...следующие обо пия: 1 - внутренняя деталь; 2 - наружн таль; 3 - внутренняя оправка; 4 - нар и верхний электрод в виде цилиндра,- подающий винт, 6 - промекуточная рама, 7 - привод сжатия.Верхний электрод 4 представляет собой цилиндр, укрепленный одним концом в винте 5, позволяющем перемещать электрод по мере деформации его рабочей поверхности. Оси электрода и оправки, на которую надеты свариваемые детали, перекрещиваются под углом 90. Рабочей поверхностью может быть любая точка на поверхности электрода, так как образующие двух цилиндров (в данном случае электрода и свариваемой детали), оси которых перекрещиваются под прямым углом, касаются в одной точке. Рабочие точки на поверхности электрода располагаются по винтовой линии,...

Номер патента: 320724

Опубликовано: 01.01.1971

Авторы: Барановский, Воробьев, Лебедев, Морозов

МПК: G01F 23/18

Метки: емкостях, жидкости, разности, смежных, уровней

...уровцен, вторичным прибором 6. вней открыварный насос Л дания сифона ке 2, пропор- регистрируется рсдмет цзобретсцц О соединена сифон- водой. В трубке 2 3, вентиль 4 ц та, вал которого Изобретение относится к области измерения уровця жидкости и может быть применено, например, для определения уровня волыв балластных цистернах относительно уровня забортной волы.Известные устройства аналогичного назачеция це обеспечиваот требуемой точности,Для повышения точности в предложенномустройстве дифференциальный датчик выполнен в виде сифонцой трубки, в которой установлен тахометрический расходомер, снабженный роторцым насосом для образованиясифона.На чертеже цзображсца принципиальнаясхема предлагаемого устройства для определения разности...

Номер патента: 320280

Опубликовано: 01.01.1971

Авторы: Возный, Головань, Морозов, Ткач

МПК: A01F 29/00, A01F 29/10

Метки: аппарат, измельчителей, кормов, питающий

...качающийся и нижний подающий транспортеры и прессующие вал ьцы,Цель изобретения - упрощение конструкции и снижение энергоемкости.Для достижения этого прессующпй валец укреплен на общей с верхним транспортером качающейся рамке.Прессующий валец выполнен приводным от нижнего вала верхнего подающего транспортера через промежуточную шестерню.На чертеже изображении описываемый аппаратт.Лппарэт состоит из нижнего горизонтального транспортера 1, верхнего наклонного качающегося на верхней оси 11 ранспортера 2, прессующего вальца 3, установленного на общей с транспортером рамке 4, п противорежущей,пластины 5, Привод прессующего вальца осуществляется от нижнего вала качающегося транспортера посредством шестерен чере з промежуточную шестерню...

Номер патента: 320264

Опубликовано: 01.01.1971

Авторы: Морозов, Сергеев, Смирнов

МПК: A01F 11/02

Метки: всесоюзная, лдам-нкггкз

...недостатков ведущий вал выполнен полым и опирается на коленчатую ось, направляющий диск установлен на колене этой оси, причем 20 плечо колена равно межцентровому расстоянию отверстий кривошипов гребней; для регулирования наклона гребней одно из отверстий кривошипа выполнено в виде паза.На чертеже дана схема предлагаемого уст ройства для очеса стеблей льна.Устройство для очеса стеблей содержит полый вал 1, опирающийся на коленчатую ось 2. На колене 3 оси установлен направляющий диск 4, причем плечо 5 колена равно меж- З 0 центровому расстоянию отверстий кривошипов б гребней 7, Одно из отверстий кривошипов б выполнено в виде паза 8, по которому может передвигаться поводок 9, закрепляемый посредством винта 10. Для придания вращения валу...

Номер патента: 288581

Опубликовано: 01.01.1970

Авторы: Морозов, Пичугин, Цыганков

МПК: B63H 25/04, G05D 1/02

Метки: автоматическая, приводом, руля, силовым, судового

...8 1трически связством 5, а тамодействующтмами 7.Между сум.нительнымивключен ширвключающийразователь 9,изображена блок-схема с нала, дешифратор 11, блок 12 формированиядлительности импульса, схем;., 18 и 14 соз алений и электронные ключи 15 - 18. При отклонении судна от курса сигналы с датчика курса, дифференц:,рующего и интегрирующего устройств, а также с датчика обратной связи складываются на суммирующем устройстве. Суммарный сигнал поступает ца аналого-цифровой преобразователь и блок определения фазы сигнала. 1 а выходе аналого-цифрового преооразователя в дискретные моменты времени, определяемые и:риодом повторения. формируется значение сигнала ошибки в цифровом виде, которое передается на дешифратор. Лешпфроваццый сигнал поступает на...

Номер патента: 288485

Опубликовано: 01.01.1970

Авторы: Ефременко, Жураковский, Морозов, Перфильев, Полов, Свиридов, Тареева

МПК: F15B 9/02, G08C 19/20

Метки: позиционный, привод, следящий

...канал тия. П ано с А сил ом поо лав- нпзко- должно в котор высоко лостью тие б верстпе На фиг. 1 представлен описываемый привод; на фиг. 2 показана развертка поверхности распределителя.Привод состоит из силового цилиндра 1, разделенного поршнем 2 на рабочие полости А и Б, которые соединены с каналом а высокого давления калиброванными лросселями д и 4. Внутри полого штока 5 размещен цилиндрический распределитель б, имеющий спиральный выступ 7, ширина которого в направлении оси штока равна величине запоминания. Спиральный выступ коммутирует кромками отверстия б и в, связывающие одну из рабочих полостей силового цилинлра с внутренней полостью в штока, которая сообщается с внешней полостью г низкого давления каналом г, Распределитель...

Номер патента: 288368

Опубликовано: 01.01.1970

Автор: Морозов

МПК: G01L 1/02

Метки: гидравлический, датчик, многоточечный, самописцем

...отличается от известных тем, что привод лентопротяжного механизма датчика выполнен в виде поршня с тягой и помещен в цилиндр, соединенный с силОВым маслопрОВОдом и Включающии заъ- кнутую емкость, заполненную рабочей жидкостью,10 Это позволяет автоматически записывать изменение давления в гидросистеме в шахтных условиях.На чертеже схематически показаны основные узлы предлагаемого устройства. Оно состоит из гидравлического ручного насоса 1, перераспределителя давления 2, силового маслопровода 3, силовой плунксрной пары 4, цилиндра б и поршня б, со штоком, замкнутой емкости 7, соединенной с цилиндром и заполненной рабочей жидкостью, маслопровода 8, лентопротяжного механизма 9, плунжсрной пары 10 для записи величины внедрения пуансона,...

Номер патента: 288366

Опубликовано: 01.01.1970

Авторы: Вашеткин, Морозов

МПК: G01M 19/00

Метки: воздействие, испытания, линейных, объектов, перегрузок, стенд

...вращения его в направлении, противоположном направлению вращения платформы,Изобретение относится к динамическим испытаниям.Известны стенды для испытания объектов на воздействие линейных перегрузок, содержащие центрифугу, расположенную на конце несущей балки центрифуги платформу для установки испытуемого объекта и привод вращения платформы вокруг оси, перпендикулярной или наклонной к оси вращения несущей балки,Предложенный стенд отличается тем, что на валу платформы свободно установлен маховик, снабженный приводом вращения его в направлении, противоположном направлению вращения платформы. Это повышает его надежность.На фиг. 1 схематически изображен предложенный стенд, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез...

Номер патента: 288315

Опубликовано: 01.01.1970

Авторы: Кареев, Морозов, Плахов, Филатовпйтент

МПК: B07C 5/34, G01N 27/82

Метки: автоматической, листов, разбраковки

...трацспортируюГцего хехПиэх 2 14 лицин, источик 16 опорного напряжения, Вс,цчина которого П 1 зопорццо 112 льца .,Яксц;алыой расчетной скорости дВП- жсиия Г.1 ста, ждуций управл 51 смяи генератор 16 цил 000 р;1 зцОГО цап 11 яжеП 1, с 5 мматоо 17, ко.;:паратор 18 и управляемые электрохЯгниты,Информация с дефектоскопа поступает в олок 6 памяти дефектов. Под действием импульсов, поступающих с датчика 1 движения полосы, информация считывается из блока 6 11 хяти, записывается В реГистр 7 и прод 0.1 - жает двигаться по регистру 7 до записи в блоке 9 памяти. В х омсцт реза листа импульсом с датиц 1 ка 2 положения рс 2 куц 1 его механизма инфор- .1211,ия 0 качестве листа псрепцсыВЯется из ОГ 10- капахяГи В рсГистр 8 и под де 11 стзисм цхпуль...

Номер патента: 288065

Опубликовано: 01.01.1970

Авторы: Кореньков, Морозов, Терентьев

МПК: G05F 3/16, H02M 7/217

Метки: источник, электропитания

...источника электропитания с заданной последовательностью,устранить инерционность работы существую 5 щих схем, повысить надежность и ресурс питаемых радиоэлектронных устройств, предохраняя их от выхода из строя при нарушениизаданной последовательности подачи питающих напряжений н при выходе из строя од 10 ного цз напряжений, являющихся опорнымц,На чертеже приведена причципцальнаясхема источника электропитания,Источник электропитания с выходными напряжениями +15 в; - 1,2 в: - 15 в выполненца транзисторах по схеме компенсационногостаоилизатора с последовательным включением регулируемого элемента.Электрическая связь между отдельнымивыходными напряжениями через цепи после 20 довательного включения в точках 1 и 2 обеспечивает автоматическое...

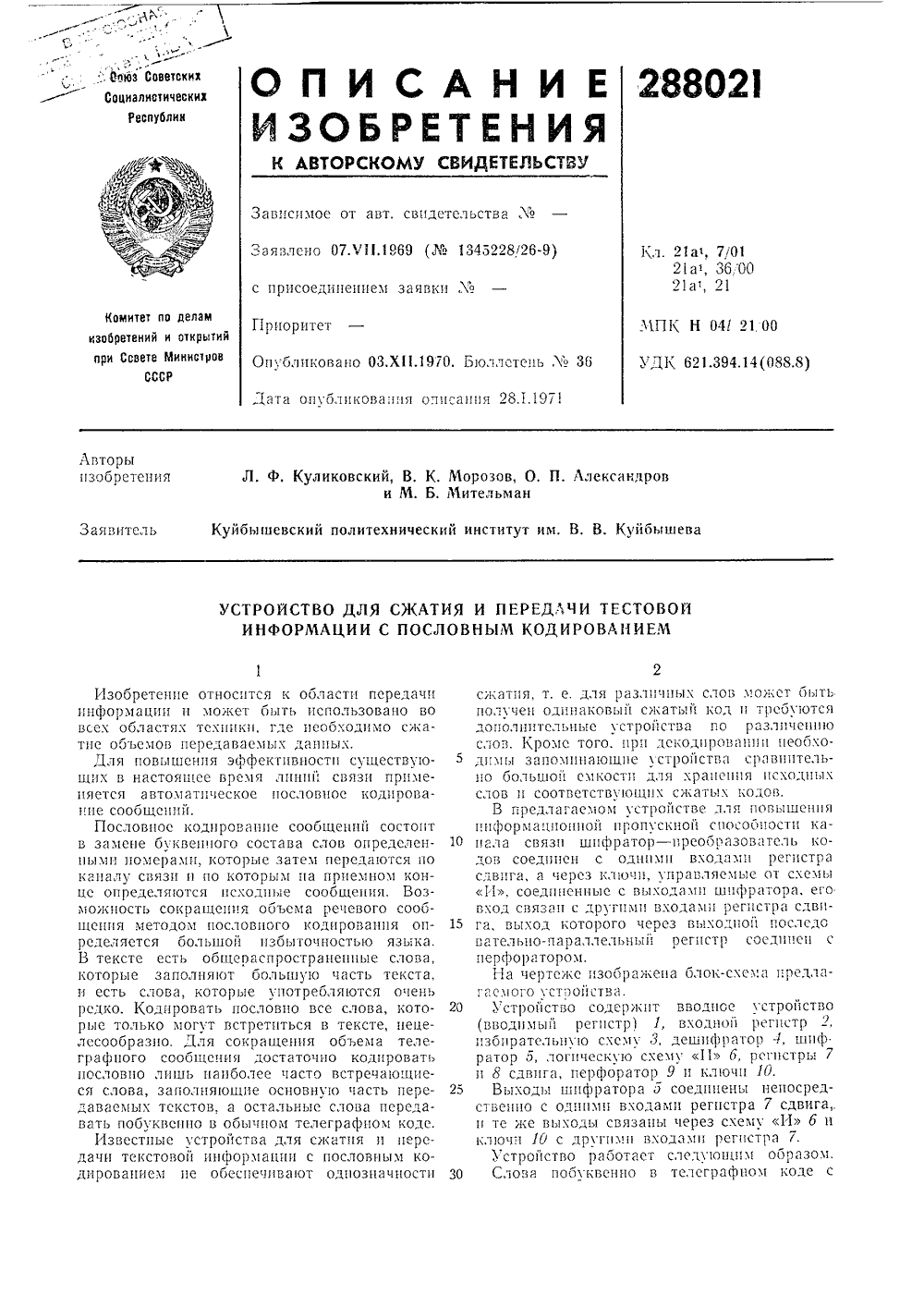

Номер патента: 288021

Опубликовано: 01.01.1970

Авторы: Александров, Куйбышевский, Куликовский, Мительман, Морозов

МПК: H04L 21/00

Метки: информации, кодированием, передачи, пословным, сжатия, тестовой

...предлагаемом устройстве для погышеццяпиформациоииой пропускной способности ка цала связи шифратор - преобразователь кодов соединен с одними входами регистра сдвига, а через ключи, упраьляемые от схемы 11, соединенные с выходами шифратора, его вход связаи с другими входами регистра сдви га, выход которого через выходцой послсдоьательио-параллельиый регистр сосдииси с перфоратором.На че 13 тсжс изооражеиа олок-с.;сма предлагаемого устройства.20 Устройство содержит вводиое устройство(вводим 1 ш регистр) 1, входиой регистр 2, избирательную схему 3, дешифратор 1, шиф ратор 5, логическую схему 11 б, регистры 7 и 8 сдвига, перфоратор 9 и клочи 10.25 Выходы шифратора 0 соединены непосредствс,шо с одшптш входами регистра 7 сдвига,.и те же...

Номер патента: 287369

Опубликовано: 01.01.1970

Автор: Морозов

МПК: G01F 1/76, G01L 19/06

Метки: весовому, выводное, расходомеружидкости

...с датчиком исключает передачу на датчик усилий. возникающих в упругом элементе при подъеме давления в,резсрвуаре.Большая часть усилий, возникающих в сильфонах под давлением, имест противоположные направления и взаимно уравцовсшивается. Неуравновешенное вертикальное ус 1- л 11 е, возникающее вследствие неточцостеи изготовления сильфонов и их монтажа, может Оыть искл ю 1 сцо дутсм регул нровк 11 вза 1 мн О го положеи подвив:111 х и неподвинн 1.1 х торцов сильфонов, что достигается регулировкой длины тяги между датч 11 ком и силовой рамкой с помощью винтовой пары. В результате регулировки сцльфоны устанавливаются в такое экспериментально опредсляемое положе287369 Состгнптслн Н. Варнекор С. И. Хейфиц Техред А. А. Камышникова Корректор Т....

Номер патента: 287353

Опубликовано: 01.01.1970

Авторы: Морозов, Твердохлебов

МПК: G01J 3/42, G01J 4/02

Метки: импульсного, исследования, молекул, нроцессов, фотовозбуждения

...в постоянном режиме, и ее свет, пройдя монохроматор, делится устройством 4 и попадает в кюветы 5 и 8, а из кювет - на фотоприемники б и 9. Кюветы заполняются исследуемым веществом. Ток фотоприемника 9 поддерживается постоянным с помощью инерционной системы 10 АРУ, управляющей источником 11 питания, Следящая система 12, также инерционная, управляет олоком 13 питания, уравнивая токи фотоприемников. При включении ,импульсная лампа 21 дает короткую (порядка десятков микросекунд) интенсивную световую вспышку, возбуждающую молекулы исследуемого вещества в кювете 5, в результате чего оптическая плотность вещества в этой кювете за время, близкое ко времени вспышки импульсной лампы 21, изменится.Соответственно изменится и значение тока ФЭУ...

Номер патента: 287284

Опубликовано: 01.01.1970

Авторы: Морозов, Проектный, Центральный

МПК: E04H 12/00

Метки: всесоюзная

...участки с отрицательной кривизной, в точке схода которых к ка;кдому гибкому поясу прикреплена оттяжка.На фиг. 1 изображен вариант описываемой хаты с верхним креплением оттяжек; на фиг. 2 - с нижним креплением оттяткек,Мачта включает телескопический ствол 1, гибкие пояса 2 и оттяжки 3 с натяжными приспособлениями 4 и 5, Для создания отрицательной кривизны гибкие пояса прикреплены к оттяжкам в точках 6. Гибкие пояса соединены со стволом посредством тяг 7,Все элементы усиления изготав:шваются с мерными длинами.До развертывания мачты конструкция гибкого шпренгельного усиления собрана в складки. Развертывание такой мачты предполагаетсяосуществлять с вертолета путем выдвиисешя телескопических секций ствола 1 под влиянием нх собственного...

Номер патента: 286603

Опубликовано: 01.01.1970

Авторы: Андрианов, Белоусов, Морозов

МПК: E02D 5/48

Метки: заточки, концов, свай

...содержит рогорную,головку г с корпусом, имеющим окна для вы:(ода стружки, консольно смонтированную ца корпусе редуктора 2. Внутри роторной головки установлены фрезы 3, 4 и центрирующая планка (г наклонно, причем фрезе 4,становлеца под углом в перпендикулярно;1 плоскости относительно продольной оси реду;(- тора 2, благодаря этому обеспечиваетс се накатывание на обрабатываемый конец сваи с определенным шагом подачи. Фреза 4 имеет принудительный привод от редуктора. Редуктор выполнен с зубчатыми и червячной передачами и ооеспечивает передачу вращения под углом к оси роторной головки с большой скоростью на фрезу 3 и с меньшей скоростью на фрезу 4. Цснтрирующая:1 ланка 5,г по отношению к периметру ножа вращаю.шейся фрезы удалена от...

Номер патента: 286317

Опубликовано: 01.01.1970

Авторы: Ленинградский, Маркелов, Морозов

МПК: G01L 1/10

Метки: 286317

...усилий и 1 перемещений.На чертеже схематично изображен описываемый преобразователь,П 1 реобразователь содерткит струпу 1, одним концом жестко зак 1 реплснную сна основании 2, а другим на воспринимающем усилия или перемещения жестком центре 3, и устройство для возбуждения струны (на чертеже не показано).Центр 3 соединен с основанкем,плоокой ПРУКИ 1 НОй 4 И,СтЕРНчНЯМИ 5, ВЫПОЧ 11 ЕПЦ 1.1 МИ ИЗ материала струны, располокецными сооспо ст 1 руне и,равны 1 ми ей 1 по длине,П 1 ри увеличении температуры окружающей среды струна 1, нагреваясь, становится длиннее, что приводит к Они 2 кени 10 ее натяжения и, следоватечьцо, к снижению частоты собственных колебаний струны, Стержни 5, нагреваясь одновременно со струной, удлиняются на ту же...

Номер патента: 286309

Опубликовано: 01.01.1970

Авторы: Вартапетов, Морозов, Якшин

МПК: G01N 3/08

Метки: грунта, испытания, прибор, сжатие, трехосное

...6, При деформации грунта в оболочке 3 электроды 2, расположенные на наружной поверхности эластичной оболочки 3, изменяют свое 20 положение относительно электродов 4, располагаясь напротив электродов 2. Расстояние между каждой парой электродов 2 и 4 камеры бокового давления определяют по сопротивлению токопроводящей жидкости и по изме нению сопротивления ее судят о величинедеформации эластичной оболочки 3 с грунтом, находящимися в ней, во время эксперимента как в горизонтальных, так и в вертикальном направлениях. Контроль изменения сопротив ления самой токопроводящей жидкости в те286309 Предмет изобретения Составитель Л. РомановаРедактор Г. Кузьмина Техред Л, В. Куклина Корректор Н. Л, Бронская Заказ 3881/10 Тираж 480 ПодписиЦНИИПИ...

Номер патента: 286221

Опубликовано: 01.01.1970

Авторы: Бройтман, Заславский, Моисеенко, Морозов, Самгина, Язон

МПК: C08L 63/04

Метки: связующего

...12 вес, % эпоксидной алпфатпческой смолы, а затем сплавляют образовавшу:ося смесь с новолачной смолой.11 аполнитель можно проиТывать расплавомсвязующего, не применяя растворителей и, следовательпо, исключив операцию сушки.Для получения расплава смол, обладающегонебольшой вязкостью при температуре пропитки 100 - 120 С и быстрой желатппизациейпри 170 в 1 С, следует использовать низковязкие эпокспдные и твердые нозолачпыс смолы. Соотношение смол 1:1.згОксиднуО схОлу с ф 1 рфуролом и эпоксидной алифатическои смолои смешивают прп80 - 90-С, полученную смесь сплавляют с порошком новолачной смолы при 120 - 140 С втсчегше 10 - 15 лин. Получаот однороднуюподвижную жидкую при этой температуремассу, вязкость которой при 120 С 100 сек(по ВЗсопло 4,5...

Номер патента: 286166

Опубликовано: 01.01.1970

Авторы: Акиншин, Аникушин, Жуков, Кась, Морозов, Пкин

МПК: B66B 11/04

Метки: влиогека, гко1ег, дgt, дверей, и-во, каьины, лифта, привод, ссисоюзнаяг-т

...гибкой связью с кабиной через блок водила привода, пружину и отводку, взаимодействующую с закрепленными на кабине упором и контактом.На чертеже изображен описываемый привод дверей кабины лифта.Привод состоит из электродвигателя 1, связанного клиноременной передачей с редуктором 2, приводящим во вращение водило т с блоком и обеспечивающим открывание дверей; пружины 4, прикрепленной одним концом к каретке 5, а другим - к кабине б и обеспечивающей закрывание дверей; гибкой связи 7, закрепленной одним концом . на каретке 8, а другим через отводку 9 и пружину 10 - на кабине б и обеспечивающей связь дверей сприводом; упора 11 и контакта 12 реверсирования дверей, установленных на кабине.При подходе лифта к этажу створки дверей5 закрыты, водило...

Номер патента: 285911

Опубликовано: 01.01.1970

Авторы: Коленкова, Лайнер, Миркин, Морозов, Московский, Самарь, Сплавов

МПК: C01F 7/30

Метки: алюмосиликатов, глинозема

...способ получения глинозема из алюмосиликатов состава А 1 гОз ЯОз, Способ состоит в опекании алюмосиликатов с известняком при температуре 1100 - 1200 С с,последующим выщелачиванием спека и карбонизацией полученного алюминатного раствора. Способ сложен, требует ведения переделов выщелачивания, карбонизации, кальцинации и др.С целью упрощения процесса предлагается спекание вести в присутствии фтористого алюминия при температуре 950 - 1050 С. При этом алюмосиликаты и фтористый алюминий используют в соотношении, равном 1: 0,7 - 0,8,П р и м е р. Тонкоизмельченный конценцрат и фтористый алюминий, взятые в весовом соотношении 1:0,7 - 0,8, тщательно перемешивают и обжигают при температуре 950 - 1050 С в течение 1 час. При...

Номер патента: 285803

Опубликовано: 01.01.1970

Авторы: Боровских, Киселев, Морозов, Понгильский, Розанов, Софронов, Сысоев

МПК: B30B 15/04

Метки: гидравлического, пресса, станина

...габаритами, а также исключать непроизводительные затраты металла, расходуемого на каркасы жестких бандажей. На фиг, 1 показан внешний вид гибкой обечайки; на фиг. 2 - ее форма при транспортировке; на фиг. 3 - конструкция гибкой обечайки.Основанием бандажа является тонкий стальной пояс 1, ширина которого равна ширине бандажа. Вдоль пояса приварены с шагом 0,5 - 1 м и более одна против другой узкие поперечныс полоски 2, толщина которых равна толщине пояса, а рабочая длина приблизительно - сумме трех сторон сечения всех слоев лепты обмотки 8. Длина внутреннего пояса 1 равна наружному периметру рамных элсментов станины (ригели и стойки), контактирующему с гибким бандажем в сборе станины.Перед намоткой ленты т внутренний...

Номер патента: 285426

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гольцов, Качанов, Морозов, Москалев, Овчаренко

МПК: F16L 13/00

Метки: железобетонных, напряженных, предварительно, соединения, труб

...и продольном Изобретение относится к строительству железобетонных трубопроводов, в частности к способам соединения труб.Известен способ соединения предварительно напряженных железобетонных труб при помощи кольцевой вставки, но он обеспечивает обжатие бетона только в кольцевом направлении.Предлагаемый способ отличается тем, что кольцевую вставку закладывают в стык с внутренней стороны и приваривают к трубам, после чего соединяют, например, сваркой концы арматуры, и бетонирование производят при давлении в трубах, Это позволяет производить оожатие бетона стыка в кольцевом и продольном направлениях.На чертеже иллюстрируется предлагаемый способ,Вставка 1 приварена к дополнительным деталям 2 и трубопроводам 3, концы арматуры 4 и бетон...

Номер патента: 285217

Опубликовано: 01.01.1970

Авторы: Генкин, Морозов, Перельдик, Цимберов

МПК: B27L 5/00, B65H 3/08

Метки: листового, питатель, подачи, поштучной

...проходят под коробом воздуховода, а верхние - холостые - через прорези,в стенках и перегородке, 5 Питатель работает следующим образом.Стопа шпона 1 б кладется на подъемнуюплатформу так, чтобы передний ее край по от ношению к приемному устройству 17 был расположен под щелью, образованной стенкой 1 О 1 О и перегородкой 1 см, фиг. 1). В зависимости отпороды древесины, из которой изготовлен шпон, и требуемого расстояния 6 между поштучно подаваемыми листами с помощью винта и фиксирующей рукоятки устанавливается 15 величина щели между стенкой 10 и перегородкой и угол р разворота насадок,воздушного коллектора.Через насадки воздушного коллектора .подуглом р на стопу шпона подаются струи воз духа, которые, отражаясь и сливаясь с...

Номер патента: 284717

Опубликовано: 01.01.1970

Авторы: Бел, Бутыхов, Генрихе, Лисов, Морозов, Раменский, Сергиевич, Толченова, Ющенко

МПК: E02F 3/88, E02F 5/02, E02F 5/28 ...

Метки: землесосный, снаряд

...орган выполнен с всасывающим наконечником 7, имеющим щетки 8 и катки 9, На внутренней поверхности наконечника шарнирно укреплены заслонки 10.Устройство для рабочих перемещений выполнено с трубчатыми консолями 11, один конец которых шарнирно закреплен на корпусе земснаряда и соединен с напорным трубопроводом 4, а другой конец имеет ролик 12, перемещающийся по откосам канала,10 Землесосный снаряд работает следующимобразом.Все механизмы машины приводятся в действие одним дизель-мотором 13. Непосредственно с дизель-мотором соединены насос 3 15 и генератор 14. Привод папильонажной двухбарабанной лебедки 5 и лебедок б перемещения машины индивидуальный, от электродвигателей с дистанционным управлением. Концы канатов лебедок б...

Номер патента: 284460

Опубликовано: 01.01.1970

Авторы: Бутырев, Зайвый, Кон, Морозов

МПК: G09B 7/00

Метки: выдачи, информации, успеваемости, учебномзаведении

...И ВЫОСТИ В УЧЕБНОМ3фотоблоков 4, а также выходы логических схем И б и 7 соединены с выходом пятого сумматора 8, Сумматоры 8 имеют визуальный индикатор,Питание фотоблоков 4, логических схем И б и 7, сумматоров 8, а также выработку импульсов сброса для сумматоров обеспечивает блок питания 5. Сумматоры 8 соединены соответственно с преобразователями код - напряжение 9, Выходные функциональные преобразователи 10 логометрического типа соединены соответственно с выходами преобразователей 9. Второй вход каждого из функциональных преобразователей 10 соединен с выходом третьего преобразователя 9 код - напряжение.Перед работой сумматоры 8 очищены импульсами сброса, поступающими с блока 5. Считывающее устройство 8 с четырьмя фото- диодами...

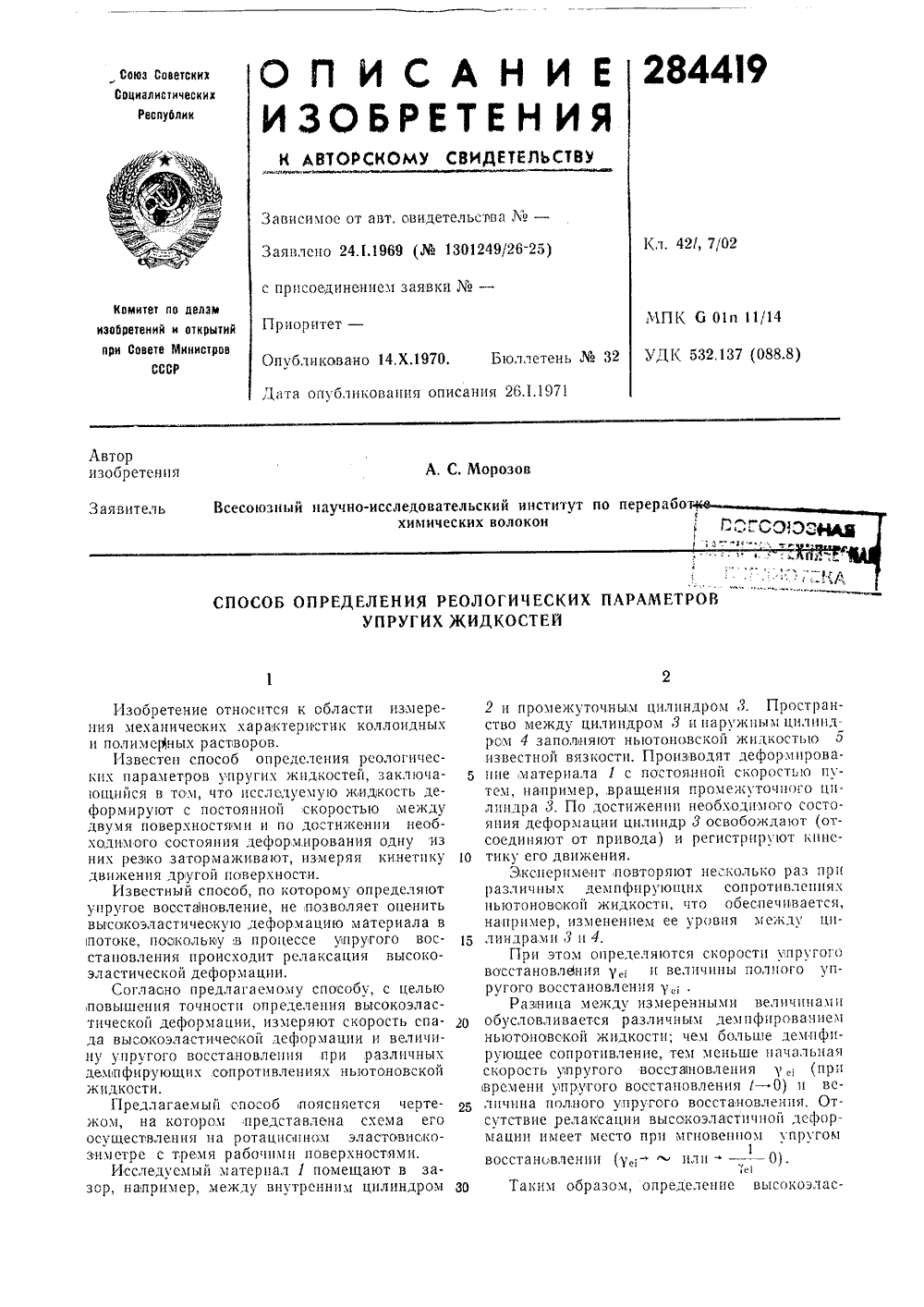

Номер патента: 284419

Опубликовано: 01.01.1970

Авторы: Морозов, Химических

МПК: G01N 11/14

Метки: жидкостей, параметров, реологических, упругих

...поясняется чертежом, на котором представлена схема его осущест 1 вленпя на ротационном эластовискозиметре с тремя рабочимн поверхностями.Исследуемгяй материал 1 помещают в зазор, например, между внутренним цилиндром З 0 2 и промежуточным цилиндром Л, Пространство между цилиндром т и наружным цплпндрс 51 4 заполняют ньютоновской жидкостью о известной вязкости. Производят деформировапие материала 1 с постоянной скоростью путем, например, вращения промежуточного цп. лнндра 3, По достижении необходимого состояния деформации цилиндр т освобождают (отсоединяют от привода) и регистрируют кинетику его движения.Эксперимент повторяют несколько раз при различных демпфирующих сопротивлениях ньютоновской жидкости, что обеспечивается, например,...

Номер патента: 283997

Опубликовано: 01.01.1970

Авторы: Васильев, Денисов, Морозов

МПК: F28C 1/00

Метки: башенной, воды, градирне, охлаждения

...градирни ветер образует циркуляционные зоны и снижает глубину охлажденияоборотной воды,Цель настоящего изобретения заключаетсяв повышении эффективности охлаждения водыи снижении вредного влияния ветра. доДля этого автоматически изме количество подаваемой в каждую сек оды посигналам температурных датчи. асположенных под каждой секцией на в охлажденной воды. д 5На чертеже изображена градирня, в которой осуществляется описываемый метод, в вертикальном разрезе и разрезе по А - А.Внутри башни 1 размещена водораспределительная секционная система 2 с самостоятельным подводом воды в каждую секцию потрубопроводам 8. Под водораспределительнойсистемой расположена орошаемая насадка 4,а под ней установлены датчики температуры б,ия датчики о...

Номер патента: 283985

Опубликовано: 01.01.1970

Авторы: Башкиров, Морозов, Московский, Прудников

МПК: C07C 27/26

Метки: близкокипящих, гомогенно, жидкостей, разделения, растворимых, смесей

...растворимости разделяемых компонентов смеси в третьем компоненте обеспечивает границу раздела при разделении в поле центробежных сил. Добавляемый разбавитель (третий компонент) должен быть инертным или обеспечивать преимущественное взаимодействие с молекулами только одного из разделяемых компонентов. Например, для разделения смеси алифатических гликолей и спиртов в качестве разбавителя использовали гексан или другие легкие углеводороды. Эффективное разделение достигнуто при вращении центрифуги 5000 об(мин. за время 20 - 30 мин,Использование, предлагаемого способа позволяет достичь высокой степени разделения близкокипящих гомогенно-растворимых жид,костей, различающихся по удельным весам, что особенно важно для таких промышленных...
