Морозов

Номер патента: 853073

Опубликовано: 07.08.1981

Авторы: Исаев, Морозов, Мушеев

МПК: E04H 12/00

Метки: высотнойобстройки, конструкция, несущая

...что в несущей конструкции высотной обстройки, преимущественнодля ствола радиотелевизионной башни,содержащей кольцевые элементы, шарнирно прикрепленные к стволу, кольцевые элементы выполнены в виде решетчатых дисков, расположенных в двух уровнях и образованных кольцевыми поя сами и треугольной решеткой, жестко соединенными между собой, причем коль цевые пояса обоих уровней объединены между собой по наружному контуру стойками, установленными в узлах сое" динения элементов решетки и кольцевого пояса.На фиг.1 схематически изображена предлагаемая несущая конструкция высотной обстройки, например ствола радиотелевизионной башни;ча фиг. 2 разрез А-А фиг, 1.853073 НИИПИ Заказ 572 ираж 765 Подпис 4 Ь Несущая конструкция обстройки содержит два...

Номер патента: 853021

Опубликовано: 07.08.1981

Авторы: Матвейчук, Морозов, Поливко, Полунин

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...одним концом с рамой 6, а другим с корпусом 1 ковша, и тяговый канат 9.Блок, который огибает дополнительный канат 8, находится на одной осп с опрокидным блоком.Опускание корпуса 1 ковша в канал производится выдачей подъемного каната 2 специальной лебедкой экскаватора. Одновременно ослабляется опрокидной канат 5 путем выдачи тягового каната 9, с которым он соединен. Опрокидной канат 5, по мере его ослабления, отпускает конец рамы б,скоторой он соединен. Рама 6, наклоняясь под действием силы собственной тяжести, увлекает за собой дополнительный канат 8 таким образом, что под действием его тяги открывается корпус 1 ковша. В таком состоянии корпус 1 опускается в канал и начинается его внедрение в грунт. При этом рама 6 упирается в...

Номер патента: 852967

Опубликовано: 07.08.1981

Авторы: Блюмин, Ботов, Дементьев, Дрейшев, Крупкин, Морозов, Савельев-Васильев, Сысоева, Филимонов

МПК: C23D 11/00

Метки: линия, металлическихизделий, эмалирования

...кольцевой приямок 30.К верхней стороне цевочного колеса 24 через разъемное соединение крепятся стойки 31 с упорами 32 для установки ванны 3 (каждая ванна устанавливается на два упора). На стойках 31 также закреплены фартуки 33 песочного затвора 22. Стойки 31 установлены с возможностью перемещения относительно щели 21,Транспортирующее устройство 23, которое находится в зацеплении с цевочным колесом получает привод от цевочной звездочки 34.Цевочная звездочка 34 закреплена на валу 35, на котором также закреплена звездочка 36, которая через цепную передачу 37 связана с приводом 38 (привод от электродвигателя через редуктор, тормоз и звездочку на цепную передачу).Привод 38 вынесен за пределы печи.На промежуточной позиции 16 происходит...

Номер патента: 852881

Опубликовано: 07.08.1981

Авторы: Денисов, Ихсанов, Лерман, Морозов, Савельев, Шаповалов, Шурупов

МПК: C08F 214/06

Метки: перхлорвиниловойсмолы

...1,2-дихлорэтилена, 6,0 г метилцеллюлозы и 2,8 г азодиизобутиронитрила. Систему обескислороживают продувкой азотом и нагревают, После достижения температуры реакционной смеси 48 С в реактор при работающей мешалке начинают дозировать хлор- винил со скоростью 90 г/ч, По окончании дозировки 900 г хлорвинила (10 ч) производится выдержка реакционной смеси при температуре 48"С и перемешивании в течение еще 26 ч, По окончании реакции полимеризации (всего 36 ч) реактор охлаждают и выгружают 1294 г смолы, 1,8 г воды и 72,0 г хлбрвййила. Конверсия 1,2-дихлорэтилена 9 У.;2.% хлорвинила 92%. Выход смолы 99,2% от теории, считая на загруженный 1:;2-дихлорэтилен.Смола характеризуется следующими показателями: константа Фиккентчера 50,2; содержание...

Номер патента: 852740

Опубликовано: 07.08.1981

Авторы: Ажищев, Буславский, Захаров, Коновалов, Морозов, Островский, Тосенко, Шишкин

МПК: B65G 53/50

Метки: выгрузки, емкостей, сыпучихматериалов

...гл(2 - 3 м) из-за значительного сопротния материала.10 Целью изобретения явнадежности устройстваввода транспортного труматериала.Это достигается тем, что15 снабжено установленным на тртрубопроводе запорным органором для подачи сжатого воздухженным между запорным органным отверстием транспортного т20 На чертеже представлено предлагаемоустройство,Устройство содержит транспортный трубопровод 1 с запорным органом 2, штуце3 для подачи сжатого воздуха и средстводля аэрации сыпучего материала.Работа установки осуществляется следующим образом.Перед вводом транспортного трода 1 в порошкообразный материа852740 Заказ 5206 Подписное ВНИИПИ Изд,496 Тираж 842Загорская типография Упрполиграфиздата Мособлисполком 3ный орган 2 закрывают и начинают подачу...

Номер патента: 852322

Опубликовано: 07.08.1981

Автор: Морозов

МПК: A61B 17/18

Метки: компресионногоостеосинтеза

...с осью кости. Спицы 6, 7 проводят на расстоянии несколько меньшем, чем рас стояние между наружными отверстиями впластинах 1, 2, зона перелома должна находиться примерно в центре между ними.Спицы 8, 9 также проводят в костных отломках, но возможно ближе к зоне перело ма. Пластины 1, 2 одевают на спицы 6, 7,8, 9, которые пропускают между винтами 5, и поджимают к кости. Спицы 8, 9 подгибают друг к другу и на них монтируют скобу (на чертеже не показано) для скелетного 20 вытяжения, с помощью которой производятодновременное натяжение спиц, что вызывает продольную компрессию отломков.Боковое сжатие отломков создают путем прижатия пластин 1, 2 к кости с помощью, 25 например, костодержателя. Затем спицы 6,7, 8, 9 максимально зажимают в...

Номер патента: 589733

Опубликовано: 30.07.1981

Авторы: Байбаков, Гвелесиани, Кшондзер, Маркелов, Морозов, Никишин, Селиванов, Чембровский, Шаджелашвили

МПК: B65G 51/06

Метки: грузов, контейнер, направлении, перекачиваемой, потока, против, среды, транспортирования, трубопроводу

...его низкая эксплуатационнаянадежность из-за того, что при движении против потока опорные колесаподвергаются интенсивному износу, О приводящему кбуЦель изобрете ние эксплуатационной на та за счет исклю а589733 Формула изобретения е.Г ектная,4У На фиг.1 изображен предлагаемыйконтейнер, общий вид; на фиг.2 - тоже, вид сбоку,Контейнер содержит корпус 1 сопорными колесами 2, оси вращения которых расположены перпендикулярно кпродольной оси корпусаНасуживающемся конце 3 корпуса 1, со стороны потока, установлена свободно вращающаяся вместе с концом 3 крыльчатка 4,снабженцая охватывающим ее ободом5 с лопастями 6, направление навивки которых совпадает с навивкой лопастей крыльчатки 4, а угол навивкипревышает угол навивки крыльчатки 4,Для...

Номер патента: 851374

Опубликовано: 30.07.1981

Автор: Морозов

МПК: G05F 1/56

Метки: ключевой, стабилизатор

...30 необходимости использой цели два устройства илилее сложное устройство. изобретения - расширение851374 Составитель В.СоловьевРедактор Е,Спиридонова Техред М, Голинка Корректор Е. Рошк 6355/67 Тираж 940ВНИИПИ Государственного комитпо делам изобретений и откры 113035, Москва, Ж, Раушская на Заказ По СР ти лиал ППП "Патент", г. Ужгород, ул. Проектная конденсатор 7, а также содержит диод 8, одним выводом подключенный к общей точке коллектора ключевого управляющего транзистора 1 и дросселя 3. В данном ключевом стабилизаторе напряжения второй вывод диода 8 подключен к общей шине 6 через5 стабилитрон 9 к общей точке которых через второй диод 10 подключена вторая шина 11 нагрузки, между которой и общей шиной 6 включен второй конденсатор 12....

Номер патента: 850830

Опубликовано: 30.07.1981

Авторы: Дячок, Коноваленко, Морозов

МПК: E04C 2/24

Метки: лист, ячеистый

...панелей, также происходит потеря устойчивости плоскостей, образующих выступы ячеистого заполниТеля, т.е. не реализуются удельныепрочностные характеристики панели,Цель изобретения - повышение прочностных характеристик ячеистого листа.Поставленная цель достигается тем, чтов известном ячеистом листе, выполненном изкомпозиционного материала, с отформованными на нем выступами в виде многогранных пирамид, смежные из которых расположены во взаимно перпендикулярных направлениях, по крайней мере пара противолежащих боковых граней пирамид имеетвыпуклую форму,Сущность изобретения поясняется чертежом.Ячеистый лист представляет собой струк-.туру ячеистого типа, выполненную из лис850830 Формула изобретения Составитель Е. Чернявская Редактор...

Номер патента: 850724

Опубликовано: 30.07.1981

Авторы: Гавришко, Грубова, Грушко, Дядюк, Камалов, Карасюк, Киршин, Легун, Морозов, Сорокин, Черных, Юдин

МПК: C22C 38/28

Метки: сталь

...высоком отпуске.Цель изобретения - повышение сопротивления раэупрочнения при высоком отпуске ( 600 о С)При этом должны обеспечиваться высокие значения пластичности и вяэ - кости.Данная цель достигается тем, что ст ал ь, содержащая углерод, кремний, марганец, хром, молибден, ванадий, алюминий, титан, кальция и железо, дополнительно содержит ниобий, при следующем соотношении компонентов, вес.%;У глерод 0,65-0,75Кремний 0,20-0,40Марганец 0,50-0,80Хром 1,80-2,3Моли бде н 0,5-0,7Ванадий О, 3-0,6Алюми ний О, 01-0, 05Титан 0,01-0 р 05Кальций 0,001-0,02Ниобий 0,1-0,2Железо ОстальноеНижняя граница концентрационных интервалов для ниобия и ванадия (.0,1-0,3) определяется полнотой проявления эффекта дисперсионного твердения, т.е, достижением...

Номер патента: 850523

Опубликовано: 30.07.1981

Авторы: Морозов, Саплин

МПК: B65G 47/38

Метки: грузов, сбрасыватель

...толкатель 13, который представляет собой две штанги 14, несущие на свободном конце; шарнирно. закрепленную прн помощи осей 15 сталкивающую балку 16. На штангах 14 конеольно закреплены защитные козырьки 17,свободные концыкоторых направлены навстречу друг другу. Концы козырьков 17 перекрывают друг друга на величину Н (Фиг.З и 4). В конце хода ползуна (О 7 на направляющих 9 установлены резиновые амортизаторы 18 и 19, а на раме - конечные выключатели 20 и 21, на которые поочередно воздействует лыжа 22, жестко закрепленная на полэуне 7. 15Сбрасыватель работает следующим .образом.Груз,23, перемещаясь по продольному конвейеру 24, отклоняет Флажок (не показан), который воздействует 20 на аонечный выключатель (не показан), дающий команду на...

Номер патента: 850309

Опубликовано: 30.07.1981

Авторы: Куприенко, Манк, Мельников, Морозов, Паховчишин, Пашков, Поп, Словиковский, Солтык, Танчук

МПК: B22F 1/00

Метки: композиция, ферритовогопресс-порошка

...содержащаяферритовый порошок, пластификатори воду, в качестве пластификаторасодержит полиэлектролит - сополимерстирола с солью малеиновой кислотыпри следующем соотношении компонентов, вес. В:ферритовый порошок 85-95иэлектролит 0,7. -1,5а Остальноеэт (сополии овой кисиме лу850309 бъемный вес Коэффици рессзаго- ент плас товки,г/см тичности Содержание Насыпнойпластифика- вес пресстора, вес, порошка,г/смПрочность на сжатиеотформованных образцов 8 ж, кгс/смф Внешнийвид прессовокхаракте-,ристика зу через 4 редлагаемаомпозиция 325 1,4 0,9 Образцы лелегко разрушаются Пропрессовка хорошая 36 3,28 5 То же 1,2 1,5 49 3,40,45 Извести 0,89 Видны очертания гра- нул Формула изобретения1. Композиция для получения Ферритового пресс-порошка,...

Номер патента: 850063

Опубликовано: 30.07.1981

Авторы: Адамчо, Бондарь, Морозов, Резниченко, Сурженко

МПК: A61B 17/66

Метки: вправления, вывиховпозвоночника

...резьбовыми отверстиями, выполненными в ползуне 5, рычаге 2 ипроушине 18. Корпус имеет накатку 21 дляудобства удержания, а на выпуклой поверхностиклюва выполнена накатка 22.Устройство работает следующим образом,Клюв 1 вводят в щель между эахлестнутыми 10отростками вывихнутого и нижележащего позвонков, для чего клюв вращением рукоятки 4устанавливают в нижнем положении. При этомрезьбовое соединение полэуна 5 со стержнем 8обеспечивает не только поворот клюва, но иего надежную фиксацию. Когда клюв внедритсяв. щель на 5-6 мм, рукоятку 4 с корпусом3 двигают вдоль раны в каудальном направлении до упора в нижний ее утоп, При этомсуставные отростки разьединяются, сращениепри застарелых вывихах разрываются,.и отросток вывихнутого позвонка...

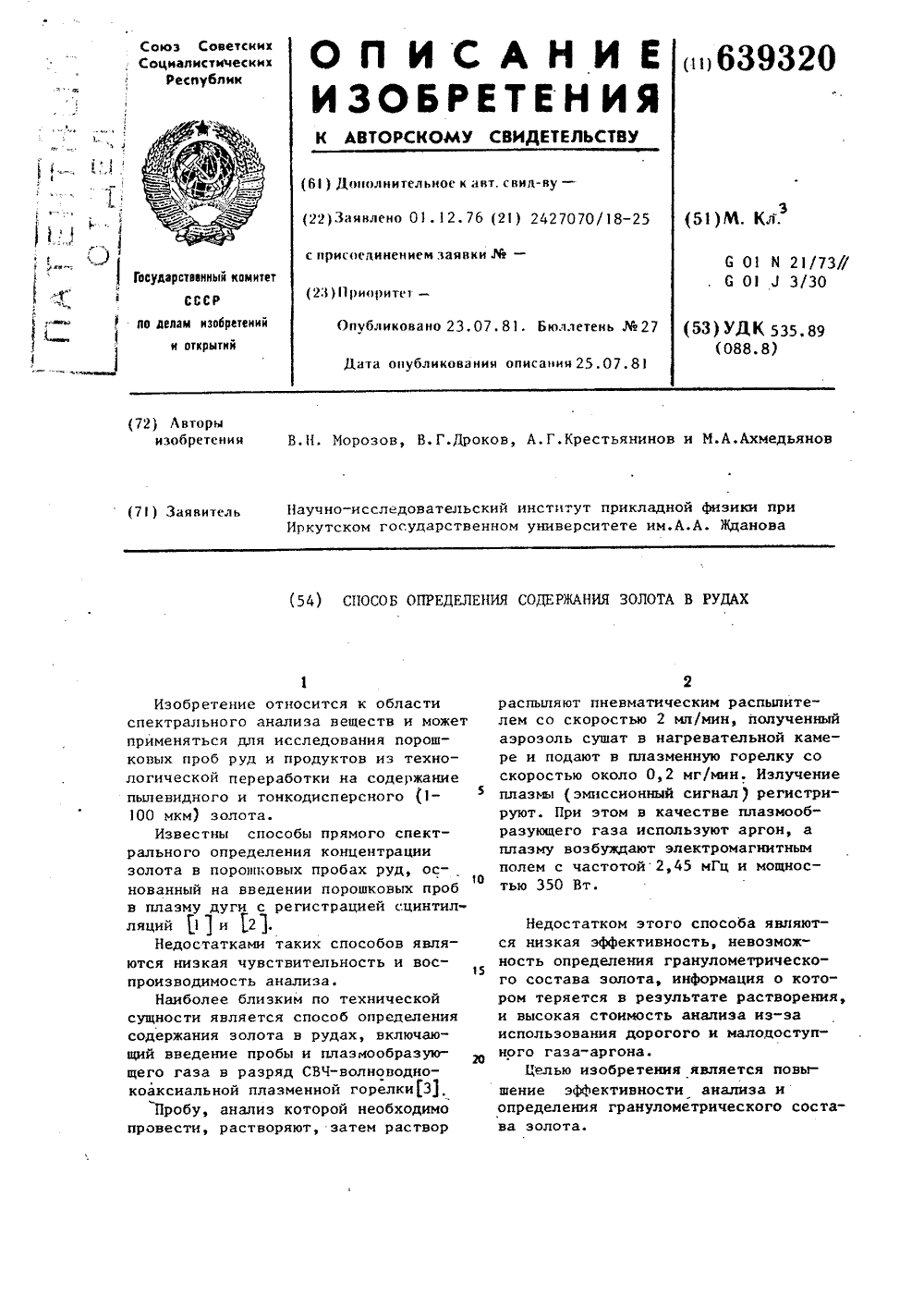

Номер патента: 639320

Опубликовано: 23.07.1981

Авторы: Ахмедьянов, Дроков, Крестьянинов, Морозов

МПК: G01N 21/73

Метки: золотав, рудах, содержания

...1. Распыленную пробу вдувают с потоком плазмообразующего газа азот или воздух ) в СВЧ-плазматрон 2. На выходе плазматрона плазму просвечивают пульсирующим излучением спектральной лампы. 3. Спектральный прибор ч выделяет резонансные аналитические линии золота Аи 1-2427 нм или Аи 1-267,5 нм.Фотоэлектронный умножитель 5 преобразует излучение в фототок, который усиливают узкополосным резонансным усилителем 6 и детектируют детектором 7. После детектирования сигнал регистрируют счетчиком 8 импульсов, электронным интегратором 9, вычисляющим суммарную площадь импульсов поглощения за время экспозиции, и записывают осциллографом 10, Аналитическим параметром служат площадь импульсов поглощения или их амплитуда, выраженные в величинах,...

Номер патента: 736528

Опубликовано: 23.07.1981

Авторы: Кованов, Кшондзер, Морозов

МПК: B65G 17/00

Метки: конвейерная

...в кольцо, а сопла скомпонованы в отдельные группы,рас- положенные с промежутком на отдельных участках трассы.На фиг. 1 доказана конвейерная система, общий вид 1 на фиг. 2 - то же, вид сбоку; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - вид по стрел" ке Б на фиг. 2 т на фйг. 5 - 7 - варианты размещения лопаток и сопел.На опорной поверхности трассы уложены горизонтально-замкнутые направляющие 1, например рельсы. Трассаоборудована участками нагрузки и разгрузки, атакже приводными станциями 2, состоящими из отдельных группсопел 3, сообщенных с источником сжатого воздуха 4, Сопла 3 направлены налопатки 5, смонтированные на груэоносителях 6, выполненных, например, сколвсной ходовой частью.Грузоносители 6 составлены впритыкодин с другим...

Номер патента: 849526

Опубликовано: 23.07.1981

Авторы: Кочелаев, Морозов

МПК: H04L 25/40

Метки: передачи, цифровыхсигналов

...состоит из регистра 6, первого и второго анализаторов 7 и 8 пооылок соответствен но, блока 9 сравнения, генератора 10 импульсов, блока 11 управления.Устройство работает следующим образом.Исходный цифровой сигнал, подлежа щий преобразованию, поступает на вход блока 1 первичного кодирования, где в соответствии с принятой процедурой первичного преобразователя исходных посылок формируется последователь-30 ность импульсов с минимальным временным расстоянием 2; =1,5; по отноше нию к исходным. Сформированная последовательность подвергается дополнительному анализу в преобразователе 55 2 сигналов и в третьем анализаторе 4, Третий анализатор 4 обеспечивает выделение пар импульсов с временным интервапомС (-у (Ь - установленный минимальный...

Номер патента: 849524

Опубликовано: 23.07.1981

Авторы: Морозов, Федосеев

МПК: H04L 11/08

Метки: дискрет-ного, канала, связи

...сигналов тактовой частоты равной символьной частоте цифровых сигналов, подаваемых с блока 2 синхронизации, Структура принимаемых цифровых сигнапов такова, что следующие друг за другом группы двоичных посылок-слова разделены синхропризнаками в виде, например, посылок четности или любого другого периодического сигнала иэвестнои структуры.Поиск и выделение синхропризнаковиз последовательности регистрируемыхв регистре 9 сдвига посылок осуществляется с помощью блока 10 вьделениясинхроприэнаков и анализатора 11синхропризнаков. Причем, требованиеповышения точности и оперативностиконтроля реализуется выбором такойпроцедуры выделения синхроприэнаков,которая, во-первых, обладает свойствами инвариантности к характеру передаваемых данных и...

Номер патента: 849518

Опубликовано: 23.07.1981

Авторы: Габриелян, Кочарян, Мелконян, Морозов, Полиевский

МПК: H04L 7/02

Метки: двухступенчатый, параллельнопоследовательный, регенератор

...11 и, если в интервале зоны группи рования находится достаточное числостробимпульсов для принятия решениядо наличии группирования, то на выходесчетчика 17 появляется импульс, которыйпереводит второй триггер 19 в нулевое Поиск оптимальной Фазы Гт производится по двум критериям. По первому критерию вычисляется среднее фаэовое положение между наиболее отстающими цруг от друга тактовыми стробимпульсачи всех и формирователей 1. Для этой цели все стробимпульсы квантуютсяимпульсами высокой частоты, распределенными по времени и в соответствиис числом и каналов. На выходе времен-,ного квантователя 3 имеются и последовательностей импульсов высокой частоь- . ты, где каждому каналу соответствуетсвоя фаза импульсов квантования ИВ нумераторе 13...

Номер патента: 849439

Опубликовано: 23.07.1981

Авторы: Краснощеков, Краснощекова, Морозов

МПК: H03H 9/30

Метки: задержки, линия, ультразвуковая

...отражается от г тупает на пьезопреоб улучшения фокусировкпреобразомтельуковой пучек, кото вдоль оси звукопрораней в и б и посразователь 2. С дел и ультразвукового Цель изобретения - улучшение отнния сигнал-помехв нв выходе линии и обеспечение прецизионной регулировки . меня задержки.3. 8494 пучка поверхности а и б должны быть частью параболических цилиндров, фокусы которых Г, и = совладают со средними точками пьезопреобразователей 1 и 2,однако при расходящемся улыра 5 звуковом пучке с незначительной погрешностью параболические отражающие поверхности могут быть заменены круго выми, что значительней упрощает прецизионную подгонку длины звукопровода 1 О 3 путем шлифовки по окружности отражающих поверхностей а и...

Номер патента: 849288

Опубликовано: 23.07.1981

Авторы: Кац, Лихота, Морозов

МПК: G09F 9/37

Метки: знаковый, индикатор, сегментный

...11, которые при нажатии клавиши взаимодействуют с выступами 2 сегментов 1 из сплава с эффектом памяти.Знаковый индикатор с памятью работает следующим обравом,В исходное состояние (когда на индикаторе отсутствует знак) знаковый индикатор приводится нажатием клавиши 9. При этом выступы 11 переключающей пластины 10, расположенной внутри клавиши 9, скользят по поверхности выступов 2, расположенных на поверхности пластин 1 из сплава с эффектом памяти. При этом эти пластины отгибаются и их торцы становятся невидимыми в вырезах 8 лицевой панели 7. После прекращения нажатия, прозрачная клавиша 9 возвращается в прежнее положение пружинами 6. Входной сигнал поступает на нагреватели 3, расположенные на пластинах 1 из сплава с эффектом памяти и...

Номер патента: 849094

Опубликовано: 23.07.1981

Авторы: Бучин, Корт, Кривов, Кузнецов-Пущинский, Морозов, Тихонов, Яковлев, Янюк

МПК: G01R 23/17

Метки: анализатор, спектра

...светового распределе. ння вместо фотоприемника позволяет осуществлять усреднение анализируемого спектра по меньшей площади по сравнению с усреднением по площади диафрагмы фотоприемника, Это позволяет повысить разрешающую способность всего анализатора,Анализатор спектра, содержащий последовательно установленные на оптической оси ла. зер, коллиматор, модулятор света, интегрирую. щую линзу, щелевую диафрагму и блок ре. гистрации, о т л и ч а ю ш и й с я тем, что, с целью повышения точности и скорости анализа, блок регистрации выполнен в виде последовательно установленных на оптической оси матового стекла, совмещенного с плоскостью щелевой диафрагмы, астигматической пары из цилиндрической и сферической линз и совмещенных в одной...

Номер патента: 848997

Опубликовано: 23.07.1981

Авторы: Морозов, Оспанов, Умурзаков, Якубходжаев

МПК: G01B 9/02

Метки: воздушных, линийэлектропередач, откло-нения, проводов, углов

...устройства.Устройство содержит закрепленнуюна опоре 1 линий электропередач раму2, расположенную параллельно плоскости, в которой размещены контролируемый провод 3 и поддерживающая егогирлянда 4, закрепленную на раме 2измерительную антенну 5, образующуюс контролируемым проводом 3 измери840997 геьььцый коььденсатор, размещенные на раме и подключенные к антенне 5 конденсаторы 6 и 7, включенные в измерительный мост, отсчетно-регистрирующий блок 8, закрепленную на рамепараллельно антенне 5 компенсационную антенну 9, электрически соединенный с измерительным мостом металлический экран 10.устройство работает следующим образом. В исходном состоянии, когда действие бокового ветра исключено, гирлянда 4 занимает вертикальное положение и...

Номер патента: 848451

Опубликовано: 23.07.1981

Авторы: Малофеев, Маркин, Межерицкий, Морозов

МПК: B65G 49/00

Метки: дозации, обработкии, предварительной

...грузоподъемного бункера, конечных выключателей 41, 42, 43 и флажков 44, 45 и 46Конечный выключатель 43 установленный на ограничителе хода и укрепленный на упоре 35 флажка 46.Установка работает следующим образом.Контейнер с мелкими металлическими изделиями, например метизами, кра- ном устанавливается в кантователь7 механизма загрузки 1. При нажатиикнопки "Поворот" замки 9 автоматически срабатывают, загруженный контейнер при помощи привода 8 поворачивается на 180 , в результате чегооизделия попадают в бункер 10, дномкоторого является лоток вибротранспортера 11.При нажатии кнопки Возврат" контейнер возвращается в исходное поло5 848451 . Сжение, замки 9, срабатываощие от дит автоматическая выгрузка изделия,двух ограничителей 12...

Номер патента: 848239

Опубликовано: 23.07.1981

Авторы: Богомазов, Бушенин, Марусов, Морозов, Носатов, Степанов, Федяшин

МПК: B23P 1/12

Метки: перемещения, электродаинструмента

...образом.При включении электродвигателя(не показан) вращение через зубчатуюпередачу 2 передается червячному колесу передачи 3, вращение которого 20 заставляетгайку 6 совершать планетарное движение и обкатываться вокруг штока 7, сообщая последнему осевое перемещение. Шток 7 перемещаетсяпо.роликам 9, выполняющим роль направляющей и удерживающим шток 7 отвращения.Представленная конструкция устройства подачи электрод-инструмента обеспечивает высокую равномерность осе- ЗО вого перемещения за счет того, что848239 Формула изобретения й.ЯВНИИПИ Зака 70/15 Тираж 1148 Подписно илиал ППП"Патент", г.ужгород, ул.Проектная,диаметр резьбы входного элемента выполнен с диаметром большим, чем диаметр резьбы выходного элемента.При указанном...

Номер патента: 848233

Опубликовано: 23.07.1981

Автор: Морозов

МПК: B23P 1/04

Метки: газожид-костной, образования, смеси, электрохимическойобработке

...дросообщающегося с атмосферой.,На чертеже изображена схема устр ства для образования газожидкостнойсмеси. Устройство содержит насос 1 подачи электролита, магистраль 2, соединяющую насос с баком для электролита снабженную фильтром 3. Магистраль 2 соединена с баком 4 д)тя электролита, а также с атмосферой. Устройство со" держит также средство для подачи воздуха в электролит, выполненное в виде регулируемого дросселя 5, сообщающегося с атмосферой и с магистралью 2;В качестве элементов для перемеши вания в устройстве используются вращающиеся части 6 насоса 1.При электрохимической обра насос засасывает электролйт в раль 2 через фильтр 3, чем со848233 Формула изобретения 1. Устройство для образования гаэожидкостной смеси при...

Номер патента: 848231

Опубликовано: 23.07.1981

Автор: Морозов

МПК: B23P 1/04

Метки: размерной, электрохимическойобработки

...но при этом окись кальция малорастворнма в воде, и там, где скорость электролита выше, осадок смывается быстрее, чем образуется, наступает баланс. Следует учесть, что в местах с повышенной плотностью тока, например на торце электрода- инструмента, осадок получается рыхлый и вообще не задерживается.Аналогичная картина наблюдается и в случае использования азотноккслого натрия с присадкой азотнокислого кальция или азотнокислого серебра.Нерабрчие боковые поверхности электрода-инструмента при обработке по предлагаемому способу покрываются белой плотной изоляционной пленкой толщиной 0,05-0,1 мм, которая и замедляет процесс обработки на удаленных участках без понижения общей производительности.При использовании водного раствора...

Номер патента: 847996

Опубликовано: 23.07.1981

Автор: Морозов

МПК: A61B 5/10

Метки: укороченияконечностей

...рукоятку 4 берут в правую руку, левой рукой отбрасывают кверху другой кронштейн 3на ползуне 2, который оттягивают насебя. Свободный конец устройства упирают в стенку на уровне середины толщины левого бедра пациента, подвижный ползун плавно опускают на переднюю поверхность коленного сустава так,чтобы кронштейн охватил бы сустави сверху и спереди. Смотря по указателю длины на шкале, считывают результат. 20Для измерения длины голеней пациент обязательно усаживается на крайтабурета (с целью одинаковой опорына обе стопы) с ногами, согнутыми вколенных суставах под прямым углом.Берут устройство за неподвижную рукоятку 4 левой рукой и держат еговертикально, правой рукой откидываютна себя кронштейн 3 на ползуне, который максимально...

Номер патента: 846886

Опубликовано: 15.07.1981

Авторы: Котельников, Краснов, Морозов

МПК: F16F 7/12

Метки: амортизатор, одноразовогодействия, пластинчатый

...в направлении прикладываемой нагрузки. 30 На фиг. 1 изображен предлагаемый амортизатор, продольный разрез; на фиг. 2 - то же, конец хода амортизации.ПЖстинчатый амортизатор содержит направлякщий стержень 1 и деформируемый элемент 2, связанный с направляющим стержнем 1 и штифтом Э и выполненный в виде полого цилиндра с равномерно расположенными кольцевыми выступами 4, 5 и 6 на наружной поверхности, а участки 7-11 между выступами выполнены с толщиной увеличиваемой в направлении прикладываемой нагрузки. Амортизатор работает следующим образом.Усилие воздействует на оба торца деформируемого элемента 2. Как только величина усилия достигается критической для участка 7, между выступом 4 происходит потеря устойчивости и участок 7...

Номер патента: 846725

Опубликовано: 15.07.1981

Авторы: Морозов, Сологубов, Цапурин

МПК: E21C 35/19

Метки: крепления, машин, резцагорных

...проточку под упругий фиксирующий элемент, располозенную перпендикулярно продольной оси валика, при этом торцы концевых частей имеют пазы.На фиг. 1 показано устройство для крепления резца горных машин, общий вид; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - стопорный валик в аксонометрии.Устройство для крепления резца горных машин включает дерзатель 1 с гнездом 2 под хвостовик 3 резца 4 и отверстием 5 под стопорный846725 цилиндрический валик 6 с центральной частью 7, имеющей лыску 8, и кольцевой проточкой 9 под упругий фиксирующий элемент О. Диаметр центральной части меньше диаметра его концевых частей 11, Кольцевая проточка 9 расположена перпендикулярно относительно продольной оси валика 12, а торцы 13 валика имеют сквозные пазы...

Номер патента: 846684

Опубликовано: 15.07.1981

Авторы: Князев, Морозов

МПК: E04C 2/24

Метки: многослойная, панель, ячеистая

...стрингеров, укладываемых отдельно от обшивок, могут быть выполнены отбортовки, параллельные обшивкам и направленные в противоположные стороны.На фиг. 1 изображено поперечное сечение панели со стрингерами, выполненными совместно с обшивкой, на фиг. 2 - фрагмент поперечного сечения панели со стрингером треугольного сечения, имеющим отбортовки, укладываемым отдельно от обшивок, на фиг. 3 - поперечное сечение треугольного стрингере с отбортовками и усеченными углами у основания. На фиг. 4 - треугольный стрингер с отбортовками, вариант. 846684могут быть уложены в продольном, поперечном и диагональном направлениях поотношению к рядам выступов 3, а также сзаданной периодичностью, Стрингеры 5 могут быть отформованы на непрерывном листе...
