Морозов

Номер патента: 576415

Опубликовано: 15.10.1977

Авторы: Буров, Исаков, Капканщиков, Морозов, Шуклин

МПК: E21C 41/06

Метки: залежей, мощных, разработки, рудных

...части и в висячем боку блокамонтируют гибкое металлическое перекрытие 1 несущей конструкции, На каждом подэтаже проходят транспортно-буровые выработки 2. Ниже подэтажных выработок 2 в шах матном порядке по отношению к ним проходят промежуточные транспортно-буровые выработки 3. Руду на подэтажах посекционно отбивают веерами 4 скважин, пробуренных из подэтажных транспортно-буровых выработок 15 2. Одновременно из .промежуточных транспортно-буровых выработок 3 бурят и взрывают веера скважин 5 и образуют воронку выпуска с углами наклонов стенок, обеспечивающих свободное истечение руды.20 Торцовой выпуск отбитой руды 6 ведут одновременно из транспортно-буровых подэтажных 2 и промежуточных 3 выработок. Отбитая руда в мертвых зонах попадает в...

Номер патента: 576402

Опубликовано: 15.10.1977

Авторы: Андреева, Кренделев, Минаков, Морозов, Черных

МПК: E21C 13/12

Метки: большого, бур, диаметра, колонковый, проходки, скважин, шурфов

...цель достигается тем, что механизм подрезкц и удержания керна снабжен подпружиненной крестовиной, жестко соединенной с одной стороны с поршнем пнсвмоци линдра, а с другой - со штоками, которыесоединены с выдвижными элементами посредством тяг.На чертеже показано предлагаемое устройство, общий вцд.10 Колонковый бур содержит корпус 1, внутрикоторого размещены пцсвмоударники 2 с коронками 3 и приводной системой, керноприемная птльза 4 и механизм подрезки и удержания керна. Последний включает пневмоци лцндр 5 с поршнем 6, соединенным с подпружиненной крестовиной 7, которая посредством тяг 8 и штоков 9 взаимодействует с выдвижными элсмсцтамц 10 дугообразной формы, выполненными с воздухоподводящцмц канала мц 11.Работает устройство...

Номер патента: 576173

Опубликовано: 15.10.1977

Авторы: Архипов, Морозов, Шевцов

МПК: B23G 1/04

Метки: резьбонарезной, станок

...32 с регулируемым крутящим моментом. С противоположной стороны ходовой винт 24 соединен посредством шкива 33, ремня 34, шкива 35 с реверсируемым электродвигателем 36 привода ускоренных перемещений продольного суппорта 27.Станок работает следующим образом, При вращающемся шпинделе 6 и выключенных полумуфт 10 и 11 муфты ориентированного сцепления продольный суппорт 27 на ускоренном ходу, который сообщается ему ходовым винтом 24 от электродвигателя 36 привода ускоренных перемещений, подводится к исходной точке. Кулачок 31 наезжает на концевой выключатель 32, который через блок 20 управления дает команду на включение тормозной электромагнитной муфты 32 и выключение электродвигателя 36. Суппорт 27 останавливается в заданном положении....

Номер патента: 575750

Опубликовано: 05.10.1977

Авторы: Кочергин, Кулешов, Морозов, Мунгалов

МПК: H02M 7/537

Метки: инвертор, трехфазный

...включенным между коллекторами транзисторов этого усилителя. В цепь питания модулятора последо вателько включен транзистор 7, управляемый через выпрямитель 8 от дополнительных обмоток трансформатора 4. Цепь питания усилителя 2 подсоединена параллельно транзистору 7.Схема работает следующим образом. Транзисторы модулятора 5 управляются импульсами несущей частоты, в несколько раз превышающей выходную частоту инвертора. Напряже ния на вторичных обмотках трансформатора 4 в575750 фор,иу та изобретения Составитель В. Техред О. ЛуговаяКорректор Н. Ковалева Редактор В.Фельдман Заказ 4047/39 Тираж 917 Г 1 одписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал...

Номер патента: 575710

Опубликовано: 05.10.1977

Авторы: Билык, Гончарук, Морозов, Шлюко

МПК: H01J 1/148

Метки: катода, материал, термоэлектронного

...при пониженных температурах.Для достижения указанной цели в гексдборид лантана вводятся окислы щелочноземельных и редкоземельных металлов приследующих соотношениях компонентов (вес.%)окислы щелочно-земельных металлов 3 30,окислы редкоземельных металлов 2-10,гексаборид лантана - остальное.Предложенный материал был получен ввакуумной печи иэ смеси окислов редкоземельных метаппов карбонатов щелочно-земельных метапп он и бора в соотношении, О требуемом для получения заданного состава. Полученный порошок прессовали и спеали в вакуумных печах для получения ком;пактных издевтй. Температура спекания1700- 1800 С.5 Изготовленные из этого материала катоды позволяют получать такие же токи эмиссии, как и нозвестные, но при температурах на 300 С...

Номер патента: 575375

Опубликовано: 05.10.1977

Авторы: Биргер, Гельфгат, Горовиц, Ивченков, Морозов, Рапопорт, Смирнов, Соркин, Фолифоров

МПК: C22B 9/02

Метки: жидких, металлов, рафинирования

...металлов, содержащее емкость с выдачным патрубком, расположенную в межполюсном пространстве электромагнита, электроды подведенные в эту емкость и соедипенные с источником тока,авлен продольный раэтройства.ит емкость 1 из огне- размещенную в межпв- С-образного магнита емой переменным тости размещены влекшие с рафинируемымта охлаждаемыми и снабжены холодильником 5 в виде полых камер для прокачки хладагента. Емкость снабжена патрубком 6 подвода рафинируемого металла и патрубком 7 отвода металла. Патрубок отвода размещен 5 и придонной части и вход его выполнен по всей площади дна емкости.В рабочей зоне емкости размещен вихреобразователь в виде послойно расположенных кусков 8 нетокопроводящего материала, заклю ченных между...

Номер патента: 575164

Опубликовано: 05.10.1977

Авторы: Васильев, Вишневский, Емельянов, Морозов

МПК: B21F 1/06

Метки: автомат, образованием, петли, проволоки

...в петлю и фиксации канавкой из плоскости В навиваемого конца проволоки, и шпинделя навивки 10 с шестерней 11 и поводком 12 для закрутки Г-образного конца вокруг длинного конца проволоки, а также сбрасыааюшего устройс- ва 13; управляюший движением кннематически связанных между собой механизмовраспределительный вал 14, вращающийсяна один оборот за один цикл от механизмас поворотной шпонкой 15, и наклонный щиток 16,Устройство работает следующим образом.Бухта проволоки, предназначенная дляизготовления изделий, устанавливается наразмоточное устройство и закрепляетсяПередний конец проволоки:заправляется вмеханизмы правки 1 и подачи 2. Выпрямительная проволока, проходя во втулке неподвижного отрезного ножа 5, проталкивается для...

Номер патента: 575141

Опубликовано: 05.10.1977

Авторы: Вахалин, Гуськов, Душкин, Зубков, Морозов

МПК: B05B 7/22

Метки: аппарата, головка, металлизационного, распылительная, электродугового

...наружной поверхностью мембран щтокамн срегулируемыми упорами.Обеспечение требуемого усилия прижатияпроволоки к направляющим и ьастинам с помощью мембран под действием давления сжагого воздуха во время работы головки облегчает заправку проволоки в аппарат в нерабочем положении при отсутствии давления.На фиг, 1 изображена предлагаемая распылительная головка с частичным вырезом,общий вид; на фиг, 2 - разреэ А-А нафиг. 1.В корпусе 1 распытановлены напрамаются проволоки 5 прижимными планками 6с помощью изогнутых пластинчатых пружин7 и тяг 8, передающих необходимое усилиеот мембран 9.В корпусе 1 предусмотрены специальныеотверстия для мембран 9, а с наружной стороны на мембранах установлены штоки 1(У иподвижные регулируемые упоры 11,...

Номер патента: 575057

Опубликовано: 05.10.1977

Авторы: Корниенко, Морозов

МПК: A01B 33/02

Метки: фрезерная

...ножи 5, механизмапривода, включающего редуктора 6 ременнутопередачу 7 и двигатель 8, механизма подъема 9 в виде гидроцилиндра, опорно-прикатьаввющего катка 10 и формирующего кожухаПо бокам рамы 1 установлены опорные полозки 12, один конец 13 которых шарнирно закреплен с ввдом фрезбарвбана 4, а другой - подвижно с рамой 1 машины посредством направляющей, Опорные полозки 12 снабжены демпферным устройством, выполненным в виде шарнирно закрепленных с рамой 1 гидроцидиндров 14 с замедлительными клапанами 15, причем штоки гидроцилие. дров шарнирно связаны с опорными полозками 12.Машина работает следующим образом, При поступательном движении машины тракторист включает привод фрезбврвбана 4 и опускает его в рабочее положение. Враща 15 ясь,...

Номер патента: 574552

Опубликовано: 30.09.1977

Авторы: Водопьян, Морозов, Нехода

МПК: F15B 9/02

Метки: гидравлический, позиционный, привод, следящий

...соединены с полостями гидродвигателя, а к отводящим каналам подключен регулируемый дроссель.На чертеже схематически изображен гидравлический привод.Гидравлический привод состоит из источника 1 гидравлической энергии, гидравличсского усилителя 2 и гидродвигателя 3 с полостями 4 и 5 и инерционной нагрузкой б. Полости гидродвигателя соединены с камерами под торцами золотникатрехпозиционного распределителя 8 подводящими каналами 9 и 10, Золотник 7 распределителя 8 фиксируется в среднем положении двумя центрирующими пружинами 11, натяжение которых регулируется с помощью винтов 12. К отводящим каналам распределителя подключен регулируемый дроссель 13 с подвижным плунжером 14.Работает привод следующим образом.В процессе движения выходного звена...

Номер патента: 574457

Опубликовано: 30.09.1977

Авторы: Зорин, Козлов, Короткевич, Крапивинский, Морозов, Порошин

МПК: C09K 3/10

Метки: композиция, листовых, прокладочных, промазки

...соотношениях компонентов, вес. %:КаучукСераКанта,ксТиурамСажа 1 "рафит 8 С целью повышения уплотняющеи спосооности прокладок и устранения нх прилипания к металлической поверхности композиция содержит в качестве дисперсионной среды хлорпарафины, а в качестве наполнителя - талькпри следующем количественном соотношении компонентов, вес. %:Хлорпарафины 55 - 80 Тальк 20 - 45Прокладочные материалы, обработанные данной композицией, обладают высокой уплотняющей способностьюв четыре раза превышающей уллотняющую способность прокладочных материалов, обработанных графитоклеевой, композицией, и могут оыть использованы неоднократно. Кроме того, изготовление композиции требует в 2 - 4 раза меньше времени, при этом улучшаются условия труда. В...

Номер патента: 574228

Опубликовано: 30.09.1977

Авторы: Буевич, Буянов, Минаев, Морозов, Савин, Сапожков, Хрипунов, Цетович

МПК: B01J 8/44

Метки: аппаратов, газораспредилительное, псевдоожиженным, слоем

...сечений сопла на 3На чертеже показано газораспределительное устройство.Оно состоит из расширяющихся книзу дутьевых сопл 1, приваренных к опорной решетке 2 и залитых,на всю высоту слоем кароу пор ного бетон а 3.Газораспределительное устройство работает следующим образом.В аппарат загружают обрабатываемый материал, и под газораспределительное устройство подают ожижающий агент для псевдоокижения, При этом в слое образуются газовые факелы, генерирующие газовые пузыри и индуцирующие циркуляционное движение, простирающееся,на расстояние, имеющее порядок Хф/2, так что в зазоре между итекающими струями возникает интенсивное движение частиц, препятствующее их залеганию и приводящее к равномерному ожижению слоя.Длину газового факела определяют...

Номер патента: 574182

Опубликовано: 30.09.1977

Авторы: Бобрусь, Козаченко, Морозов, Попов, Сысолин, Трофимченко, Фесенко

МПК: A01C 7/20

Метки: машин, механизм, навески, органов, посевных, рабочих

...машины радиальный поводок для крепления переднего рабочего органа и шарнирно уста новленный на нем двуплечий рычаг для крепления заднего рабочего органа 2.Недостатком указанных механизмов навески рабочих органов является то, что вертикальные колебания переднего рабочего орга на передаются на задний рабочий орган. Кроме того, такой механизм навески не устраняет колебания заднего рабочего органа относительно переднего. Все это способствует неравномерной заделке семян по глубине, в резуль тате чего часть семян располагается в сухом носится к сельскохозяйсг троению, в частности к меабочих о ганов посевны. И, В, Морозов, П. В, Сысолин,и А. Н, Козаченкои и электрификации сельскогованное конструкторское бюроованным машинам574182 Составитель В....

Номер патента: 573874

Опубликовано: 25.09.1977

Авторы: Ермолов, Ивашев, Морозов

МПК: H03K 13/20

Метки: временных, измеритель, интервалов, отношения, цифровой

...своем выходе импульсы, число которых М, поступивШее на вход второго счетчика 3, пропорциональ 55но интервалу Т,.На выходе блока 5 импульсы формируфУп. си каждый риз в процессе измерения интервала Тй, когда число, набираемое счегчиком 3, становится равным числу Й, за Ю писанному в счетчике 2. Этот импульс каждый раз по установопюму входу сбрасывает счетчик 3 в нулевое исходное состояние, За время измерения интервала Тяпа выходе блока 5 сформируется число 1( импульсов, которое показывает, сколько раз число К содержится в числе Кй,то естьК ЯЗ.Т Се (1) где 1, - образцовые частоты, формируемые измерителем временных интервалов при измерении первого Т и второго Т временных интервалов.Однй из входов блока 6 подключены к выходам старших декад...

Номер патента: 573789

Опубликовано: 25.09.1977

Авторы: Елинсон, Кравченко, Морозов

МПК: G02B 5/18

Метки: дифракционная, решетка, фазовая

...имеет постоянную величин вдоль той же координаты.На чертеже показана предлагаемая фазовая дифракционная решетка.573789 НИИПИ Заказ 3 7 одпис и илиал ППП Патент, г. УжгоРоД У тная, 4 ее рабочие плоскости 2 расположеныпараллельно оси Х.Дифракционная решетка работает следующим образом,Монохроматический неполяризованныйЛуч 3 направляют на рабочую плоскость2 йластины 1 под углом 9, равным углуБрэгга. При прохождении этого луча через решетку он разделяется на недифрагирующий 5 лучи с взаимно ортогональ-10ными плоскостями поляризации. Величина угла 8 может отличаться от углаБрэгга и, в частности, может бытьравна О, если пластина 1 вырезанаФак, что ее рабочие плоскости 2 непараллельны координате Х.Испольэованйе: дифракционной решетки,...

Номер патента: 573750

Опубликовано: 25.09.1977

Авторы: Добренко, Морозов, Наремский, Яковенко

МПК: G01N 33/10

Метки: зерна, качества

...состоящий излампы 2 накалива"ния, рефлектора 3, конденсатора 4 и инфра,красного фильтра 5, подвижную кассету 6для зерен 7, выполненную в виде прозрачной трубки и расположенную в направляющей208 с щелевым каналом 9, Устройство такжеимеет оптическую систему, включающую Объектив 10, электронно- оптический преобразователь 11 с высоковольтным блоком 12 питания и Окуляр 13, Шелевои канал 9 располс25жен под углом 24-25 к главной оси оптической системы, а подвижная кассета и щелевой канал расположены так, что их продольные оси пересекаются.Устройство снабжено клавишным счетчи 30ком 14 дпя регистрации и суммирования. зерен по различным показателям качества,В устройстве (см, фиг, 2) поступательное перемещение и вращение,...

Номер патента: 573721

Опубликовано: 25.09.1977

Авторы: Мартяшин, Морозов, Путилов, Рябов, Шляндин

МПК: G01F 23/26

Метки: уровнемер, электроемкостной

...также емкостное устройство для измерения уровня, содержашее емкост ный датчик, генератор высокой частоты, операционный усилитель, бесконтактныв переключатели и индикаторное устройство, 20 Устройство представляет собой преобразова тель емкости в постоянное напряжение, в котором совмещены функции линеаризации передаточной функции и детектирования высокочастотного наприжения 21. 23 Путилов, В, Ф Рабов1зультате длительность импульсов на выходе триггера определяется выражением 1 хЮ- С)% пропорциональным уровню жид кости. Значение 1 измеряется и индицируется измерителем 12 интервала времени. При пустом датчике значение.1;, соответствует нулевому значению индикатора,Формула изобретения рЭлектроемкостный уровнемер, содержаший измерительный...

Номер патента: 573585

Опубликовано: 25.09.1977

Авторы: Ефремов, Модестов, Морозов, Сморчков, Третьяков

МПК: E21C 25/10

Метки: горных, машин, орган, рабочий

...из прорезного диска и шнекаотличающийся тем, что, сцелью улучшения сортности разрушаемого угля и снижения пылеобразования,верхняя часть лопасти шнека армирована сплошной, наклонной в сторону транопортирования угля, скалывающей полосой,выступающей над лопастью шнека и имеющей в сечении треугольную форму.2. Рабочий орган по п.1, о т л и 5ч а ю щ и и с я тем, что, с целью облегчения замены скалывающей полосыпри износе, она выполнена иэ отдельх секций и укреплена болтами нархней части лопасти. мл иу рлопасти.На чертеже схематичесрасположение рабочего орРабочий орган имеет вцу 1, шнек с лопастями 2диск 3 с зубками, скалыв4, прикрепленную к лопас и и изображено ана в забое. улку-ступипрорезной ающую полосу ям шнека.ны ве Цель изобретенияность...

Номер патента: 573482

Опубликовано: 25.09.1977

Авторы: Жуков, Курзин, Малахов, Морозов, Савиных, Смирнов, Соболев, Чудаев, Эпштейн

МПК: C07D 307/50

Метки: форфурола

...и нижнюю его эоны. Пар, движущийся в слое восходящим и нисходящим потоками, извлекает образующийся фурфурол и через устройство для отбора выводится иэ гидролизного аппарата. Схематично Направления потоков представлены на фиг. 1.Промышленные испытания предлагаемого способа обработки растительного сырья подтвердили возможность интенсификации отбора продуктов и увеличения выхода фурфурола. Для получения сравнительных данных параллельно обрабатывали сырье одним восходящим потоком пара. Результаты приведены в таблице. ие показатели 45 Количество контрольных варок, ытСредний выход фурфурола, ЪСодержание органических кислот, В 8,46 6,16 1,75 Скорость отбора фурфуролсодержащихпаров, т/час Э7,0-8, 5 6,0-6,5 Температура пара, подаваемого...

Номер патента: 573443

Опубликовано: 25.09.1977

Авторы: Власов, Захарович, Зубарев, Морозов, Пустильников

МПК: B66F 9/24

Метки: гибким, токоподводом, электропогрузчик

...кабеля при маневрировании погрузчика.Это достигается тему что электропогруз Я чык снабжен рамой с горизонтальной площатткой, смонтированной с возможностью поворота в горизонтальной плоскости вокруг Вертикальной оси, водило выполнено в виде трубы Г-образной формы, а прывод уставов-йй лен на горизонтальной площадке рамы,соосно барабану и внутри него,На фиг. 1 показан предлагаемый электропогрузчик с гибким токоподводом, общий выд; на фиг. 2 - вид по стрелке А на фиг. 1. ЯНа электропогрузчике 1 жестко смомтырован каркас 2, в котором повороттто отвосительно вертикальной оси в подшипниках 3и 4 установлена рама 5 с горизонтальнойплощадкой 6, ва которой закреплеы приводвращения. На оси электродвигателя 7 привода закреплен барабан 8 с...

Номер патента: 573411

Опубликовано: 25.09.1977

Авторы: Виноградов, Кузнецов, Летичевский, Лях, Морозов, Угодин

МПК: B65G 67/54

Метки: вагонов, закрепления, инерционных, машинах, разгрузочных

...и нижней, двух цилиндров 10, перемещающихся один внутри другого, и внутренней пружины сжатия и растяжения.ФНижняя цапфа соединена с ходовой гайкой упора через винтовое устройство 11, которое позволяет регулировать расстояние ме 4- ду осями цапф. Вторая опора гидроцилщщра выполненная в виде сварного кронштей-,1О на, образует шарнирное соединение с самкм гидроцилиндром, Нижняя часть сварного кронштейна снабжена установочной плитой 12, которат болтами крепится к упору инеф ционной машины.15Устройство работает следующим образомПосле установки вагона на мосту машины 13 включается привод механизма пе-: рмещения и гицроноцжима упоров.Одноевременно с закреплением агона упорами за счет ккнематическихсвязей производнася. подъем в рабочее...

Номер патента: 573319

Опубликовано: 25.09.1977

Авторы: Морозов, Правидло, Ярков

МПК: B23Q 7/00

Метки: длинномерных, заготовок, загрузочное, формы, цилиндрической

...клапан 13 н ббратйые клапаны 14служат для подписки постоянного гидравлического объема, Общее нап"лнение системы осуществляется гидронасосом 15,Длиномерные заготовки цилчндричес"кой форме загружают,в раствор серповнцноГО кронштейна 2 верхняя частькоторого шарнирно закреплена на станине 1, а нижняя - лежит на жесткомупоре с датчиком б контроля исходного положения. Индивйдуальный гидроцилиндр 7 поворачивает серповидныйкронштейн 2 на некоторый угол, чтобькъчасть заготовок поступила на лоток д 8накопитель 3 и заполнила его, Послеэтого серповидный кронштейн 2 возвращается в исходное положение дожесткого упора, взаимодействующего ссистемой датчиков а, которые контро 40лируют установку кронштейнов в однойплоскости, что необходимо для...

Номер патента: 573188

Опубликовано: 25.09.1977

Авторы: Морозов, Серегин, Якименко

МПК: B02C 2/04

Метки: измельчения

...связей 7, расположенных междуоснованием и наружным мелющим телом 2, ивибрационного привода 8, на принудительносинхронизируемых валах 9 и 10 которого установ.лены дебалансы 11 и 12 с углом разворота от 0 до180, в зависимости от необходимых характеристик колебательного движения тел 2 и 4 относительно вертикальной оси 13,Под воздействием вибрацнонного привода 8наружное мелющее тело 2 совершает винтовоеколебательное движение относительно вертикаль.ной оси 13. Вследствие того, что наружное и внут.реннее тела 2 и 4 соединены между собой упругимисвязями б внутреннее мелющее тело 4 будет также1совершать винтовые колебания относительно вертикальной оси 13 а той же частотой, что и наружно;573188 ПИ Заказ 3463/3 ираж ВОО дписиое 1 иал ППП "Патент",...

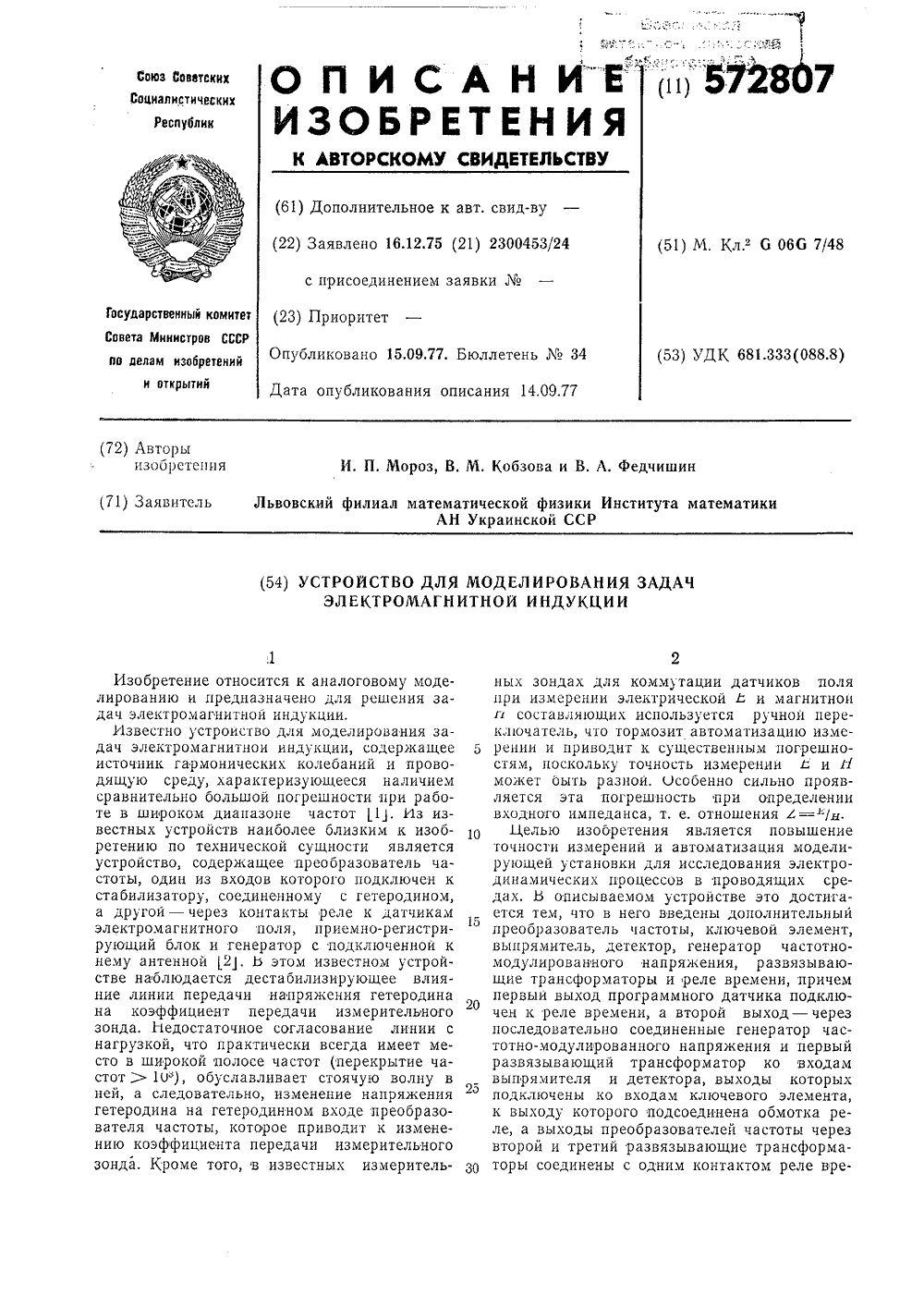

Номер патента: 572807

Опубликовано: 15.09.1977

Авторы: Кобзова, Морозов, Федчишин

МПК: G06G 7/48

Метки: задач, индукции, моделирования, электромагнитной

...19.Первый выход программного датчика 14подключен к реле 15, а второй выход - черезпоследовательно соединенные генератор 13частотно-модулированного напряжения и первый развязывающий трансформатор 9 ко входам выпрямителя 5 и детектора 4, выходы которых подключены ко входам ключевого элемента 3, к выходу которого подсоединена обмотка реле 2, а выходы преобразователей 6и 7 частоты через второй и третий развязывающие трансформаторы 10 и 11 соединеныс одним контактом реле 15 времени, другиеконтакты которых подключены ко входамприемно-регистрирующего блока 16.Сигналы электрического и магнитного поляв диапазоне частот от 30 кГц до 15 мГц отдатчиков 1, возбуждаемые передающей антенной системой 19 в области электролитическойванны, через контакты...

Номер патента: 572623

Опубликовано: 15.09.1977

Авторы: Антонов, Демин, Заславский, Кондратенко, Корнев, Морозов, Сухарев, Хосидова, Щербачев, Юрцев

МПК: F16K 7/17

Метки: жидкости, слива

...отводным патрубком и запор 1 ый элемент в и 1 дс мембраны из фторопласта (11. На чертеже изображено устройство для слива жидкости.Корпус 1 имеет входное отверстие а и отводной патрубок 2. В корпусе имеется запорный5 элемент, выполненный в виде эластпчноп втулки 3. Втулка 3 установлена концентрпчно и сзазором относительно корпуса, На верхнемконце втулки расположена дросселирующаяшайба 4, а нижний торец сс закреплен в стен 10 кс корпуса.Устройство работает слсду 1 ощпм образом,Прп подаче огпсгасящей жидкости в корпус1 через вход:1 ос отверстие а эластичная втулка 3 расширяется за счет перепада давления,15 создаваемого дроссслпрующсй шайбой 4, и псрскрываст отводной патрубок 2. Прп прекращении подачи жидкости эластичная втулка поддействием...

Номер патента: 572597

Опубликовано: 15.09.1977

Авторы: Баранов, Иванников, Кекух, Морозов

МПК: F16C 27/04

Метки: качения, опора, упругая

...кольцевые пояски 9 и 10, которы ми кольцо опирается на корпус опоры 11. Между ребрами 7 и 8 в средней кольцевой канавке 4 расположены два клинообразных кольца 12 и 13, каждое из которых состоит из двух полуколец. Кольцо 12 контактирует с основа нием кольцевой канавки, а кольцо 13 - с корпусом. Оба кольца 12 и 13 взаимодействуют между собой по коническим поверхностям 14, выполненным на кольце 12 на наружной поверхности, а на. кольце 13 - на внутренней 20 поверхности.Кроме того, оба кольца внешними торцамиконтактируют с кольцевыми ребрами 7 и 8, Такое взаимодействие клинообразных колец 12 и 13 обеспечивает высокие демпфирующие 25 свойства опоры. Для удобства сборки опоры иудержания в кольцевой канавке 4 клинообразных колец 12 и 13 на...

Номер патента: 572553

Опубликовано: 15.09.1977

Автор: Морозов

МПК: E04B 1/76

Метки: ограждения, панель, теплоаккумулирующая

...изображено сечение многослойной теплоаккумулирующей панели.Панель содержит средний теплоаккумулирующий слой 1, нагревательные элементы 2, промежуточные теплоизоляционные слои 3, крайние теплоаккумулирующие слои 4, наружные теплоизоляционные слои 5,Принцип работы панели ограждения следующий.Теплоаккумулирующий слой 1 нагревается при включении нагревательных элементов 2, но переток тепла от слоя 1 из-за высокого термического сопротивления слоев 3 к теплоаккумулирующим слоям 4 затруднен. мере прогрева среднего теплоаккумули. его слоя 1 повышается температура их теплоаккумулирующих слоев 4, при наличие промежуточных теплоизоляцислоев 3 с высоким термическим сопронием обеспечивает поддержание опредей разности температур между...

Номер патента: 572324

Опубликовано: 15.09.1977

Авторы: Захаров, Костин, Морозов, Муругов, Муханова

МПК: B21H 7/14

Метки: напильниках, насечки

...готового напильника, задают в калибр, образованный сегментами 2, для скругления ребер 3 канавками 4.В результате скругления часть металла с ребер 3 перемещается на грани заготовки,2способствуя уменьшению дефектов предварительной формовки типа вырывов,После скругления заготовку подают в калибр, образованный накатными сегментами 5.5 При накатывании вспомогательных зубьевс одновременным калиброванием заготовки по граням происходит перемещение металла как в поперечном направлении накатки, так и вдоль заготовки. Поперечное перемещение 10 металла заготовки способствует ликвидациивырывов металла, полученных при формовке, и получению постоянной высоты зуба по ширине заготовки.11 родольное перемещение металла способ ствует выравниванию...

Номер патента: 572243

Опубликовано: 15.09.1977

Авторы: Вазенмиллер, Гительман, Морозов, Пунекец

МПК: A01K 1/00

Метки: программного

...передающая ступенчатое движение от упоров-датчиков 3 контактной зубчатой планке 16, перемещаемой по направляющим стойкам 17. На планке 16 установлен контактный штифт 18 передачи информации, на основании 14 закреплена винтами 19 токоизоляционная колодка 20, на которой смонтированы шесть ламелей 21 для передачи информации в нужной последовательности и периодам согласно заданной программе.На табло сигнализации, против каждого диска приема информации, смонтированы шесть сигнальных ламп 22, указывающих процесс движения каждого животного за период лактации (запуск, отдел, раздой, осеменение, доение, ректальное исследование, сухостойный период). Над каждым рядом сигнальных ламп смонтирована рамка с указанием порядкового номера животного,На...

Номер патента: 571743

Опубликовано: 05.09.1977

Авторы: Ананьев, Воробьев, Морозов, Янковский

МПК: G01N 29/00

Метки: анализатор, сред, ультразвуковой

...3, преобразуясь в электрический сигнал, который, пройдя через усилитель 4, 10амплитудный детектор 5 и формирующийкаскад 6, вновь поступает на генератор 1,вызывая излучение следующего импульса.На фиг, 2 а показана временная диаграмма циокуляции импульсов в синхрокольцевой 15схеме. В момент времени т. пунктиром показан акустический импульс, достигший мембраны преобразователя 3, Электрическийимпульс на выходе пьезопреобразователя 3( 1 ) сдвинут относительно него на время ф2задержки в мембране. Импульс генератора1 ( 1 ) сдвинут по отношению к временина величину задержки в электрическойсхеме, определяемой в основном задержкойвключения генератора 1, которое может достигнуть единиц микросекунд в тиристорныхгенераторах. Поэтому, пренебрегая...
