Моисеев

Номер патента: 625683

Опубликовано: 30.09.1978

Авторы: Моисеев, Остапчук, Северин, Солдатенко

МПК: A42B 3/02

Метки: летный, шлемофон

...наушниками посредством запонок и размещенных в корпусе шнуров.На чертеже изображен шлемофон в об щем виде.Шлем офон содержит антишумовые наушники 1 и компенсатор натяга кислородной маски 2, соединенные между собой регулируемыми перемычками 3 - 5. Лнтишу мовые наушники снабжены подбородочнымремнем 6 и состоят из корпуса 7, телефонов 8, мягких обтюраторов 9. Кроме того, наушники снабжены замками 10 крепления кислородной маски. Компенсатор натяга 1,-, кислородной маски имеет корпус 11, мягкий клапан 12 и камеру 13. Концы перемычки 5 пропущены через скобы 14 и фиксируются установкой регулировочных запонок 15 в отверстия 16. Концы перемычек 3 и 4 закреплены в корпусе 7. Другие концы этих перемычек, пропущенные через скобы 17, соединяются с...

Номер патента: 625173

Опубликовано: 25.09.1978

Автор: Моисеев

МПК: G01V 1/00

Метки: разведки, сейсмической

...Одна сеть с сейсмо.приемниками 1-1 п, 2 - 2 о и т,д. размещаетсь тв па земной поверхности по площади дпя реги.страцни отраженных волн в зонах гашения по.верхностных волн по линиям невозмущенных участков, При этом разность расстояний от ис.точпиков до каждого пункта наблюдения отра Б женных волн (1, 1 п, 2 нли 2 п и т,д.) равнаполовине длины волиы-помехи +, Другая - с сейсмоприемниками 3 - Зв, 4 - 4 в и т.д., раз.мещеиными но линиям максимумов интенсив.ности излучения. Расстояние между источника ми по крайей мере равно длине волны по.верхностного типа, которая является волной - помехой дпя регистрации отраженных волн.Из точек 5 и б возбуждают сейсмическиеволны импульсными или вибрационными истое, 25 никами. Распрост.раияясь,...

Номер патента: 624686

Опубликовано: 25.09.1978

Авторы: Беляев, Голиусов, Киров, Киселев, Комаров, Моисеев

МПК: B21D 28/18

Метки: изделиях, отверстий, пробивки, средой, трубчатых, эластичной

...2, установленной на столе 6 пресса, устанавливают (размещают) трубу (трубчатое иэделие) 3 с находясцейся в ней эластичным пуансоном (эластичной средой) 4, После того как труба (трубчатое иэделие) 3 будет устсззговззезса, эззасззсчзгьш пуансон (эзгаспгзггуго среду) 4 сжимасот нажимными штоками 5 прес 20 са. Эластичный пуансон (эластичная среда) 4 ззачспгаст передавать усилие давлецзся ца стенки трубы (трубчатого изделия) 3, я которой под действием этого лриложсццого усилия давления пробивасотся отззерс 1 ия.Толщина стенки разъемной вырезной ма. трицы 1 оказывает су 1 згествезгное влияцпс ца стойкость эластипюго пуансона (эластичной среды) 4. т 1 ем больше толщина стезгки разьемной вырезной матрицы 1, тем больше глубина от 30 верстзй, в...

Номер патента: 624679

Опубликовано: 25.09.1978

Авторы: Гончаров, Моисеев, Плющев, Степанов, Тарасов

МПК: B21C 3/08

Метки: волочения, инструмент, обкатки, труб

...кор нвопочення,На чертеже изображено предлагаемое устройство, разрез,Волочильная матрица 1 устзновпена в наклонном инструментодержзтеле 2. Торец матрицы 1 образован выпуклой сферической по.верхностью с центром в точке О - точке пе.ремещения оси матрицы с осью волоченття. Сторцом матрицы 1 контактирует уплотннтельный элемент 3, неподвижно зафиксированныйв торце центрирующей обоймы 4, установленнойв корпусе 5 с возможностью осевого переме.щения и подпружиненной относительно корпу.са 5 с помощью пружины 6 и крьппки 7. Вобойме 4 выполнены каналы 8 дпя подачисмазки в зону очага деформации.Инструмент работает следующим образом,При вертикзльном рзсположении инстру.мента порошкообразнзя смазка по каналам 8попадает из системы подвода под...

Номер патента: 624017

Опубликовано: 15.09.1978

Авторы: Моисеев, Ухоботова

МПК: F16D 3/04

Метки: крестовидная, муфта

...пластина 6. Полумуфты 1 и 2 установлены так, что их пластины 5 и 6 развернуты одна относительно другой на 90.Между полумуфтами 1 и 2 находится промежуточная крестовина 7 с четырьмя фиксаторами П-образной формы, открытыми в радиальном направлении и сгруппированными попарно таким образом, что два фиксатора 8 обращены в сторону полумуфты 1, а два фиксатора 9 - в сторону полу- муфты 2. В фиксаторы 8 и 9 с возможностью радиального смешения входят концы упругих пластин 5 и 6.Фиксаторы имеют в поперечном сечении трисцисвидиук) (1)арчу и боковыми наклонны)(и сторона.и( (0 котзктир 110 т с конами упругих пластин полумуфт 5 и 6, которые прижимаются к наклонным боковым сторонам 10 фиксаторов 8 и 9 пружинящими элементами 11 для выборки...

Номер патента: 623956

Опубликовано: 15.09.1978

Автор: Моисеев

МПК: E21B 43/27

Метки: кислотной, скважины

...закачивают раствор реагента,образующего с известняками слабораствоили нерастворимые в кислоте соея,соб ествляется сле ющим обримыединениСпо осуш д)разом.Концентрация реагента и его объемподбирается таким образом, чтобы пленка пассивированного известняка занимала бодыпую часть эоны, обработанной кислотой в предыдущем цикле. Чередуютциеся между собой циклы обработок кислотой и пассивирования известняков позволяют увеличить радиусы кислотных обработок до заданных размеров.В качестве пасснвирукнпих реагентовв исимости от структуры и дитологиче го состава известняков может быть ис ьзован ряд, веществ, Например, 3 -ный раствор Н % О, 10%-ный раствор Иа 50 и т. д.Эн Данный способ кислотной обработкипозволяет значительно увеличить...

Номер патента: 623645

Опубликовано: 15.09.1978

Авторы: Моисеев, Молчанов

МПК: B22D 27/12

Метки: крупногабаритных, отливок, тонкостенных

...Москва, Ж, Раушская наб., ц, 4/5Фипиал ППП "Патент", г. Ужгород, упПроектная, 4 мы снижает, скорость сбпижения нопуформ,что, в свою очерець, уменьшает скоростьгоповного потока. Так, например, изменение угла накпона полуформ к горизонтапьоной плоскости со скоростью 5-7 /с уменшает скорость гоповного потока жидкого 5метаппа при запопнении формы цо 0,20,3 м/с. При этих режимах заполненияформы жицкий метапп не захватывает возцух, а окисные плены и неметаппическиевкпючения успевают всппыть в прибыпьную 1 Очасть, что способствует упучшению качества питья. В начапьный период полуформынаклонены к горизонтальной ппоскости поцоугпом 40 и развецены с тем, чтобы легко быпо запивать цозу метаппа в метаппоприемник мерным ковшом ипи с помощьюцозатора....

Номер патента: 622834

Опубликовано: 05.09.1978

Авторы: Барашков, Вытнов, Каштанов, Ларионов, Моисеев, Саттаров, Федоров

МПК: C10G 7/00

Метки: нефти, стабильной

...подцержания температуры низа ее,220-230 С. Остальная часть жидкой фазы иэ емкости 5 по линии 10 под собственным давлением поступает на восьмую тарелку колонны 9. Кубовый остаток из колонны 6 под собственным давлением направляется в колонну 9 нана 12-ую тарелку, С верха колонны 6при давлении 9,3-9,7 атм и температуре 74-80 С получают широкую фракциюлегких углеводородов, конденсируют еев аппаратах 11 и 12, затем направляют в рефлюксную емкость 13, из которой часть подают на орошение колонны 6, а избыток по линии 14 откачивают в товарный парк,С верха колонны 9 при давлении4,0-4,5 атм и температуре 85-90 С получают бутан-пентановую фракцию, которую по линии 15 направляют в аппараты 16 и 17, где ее конденсируют инасосом 18 подают на орошение...

Номер патента: 621454

Опубликовано: 30.08.1978

Авторы: Моисеев, Молчанов

МПК: B22D 17/00

Метки: давлением, избыточным, литья

...ул. Проектная, 1ким металлом формы скорость врашения металлопровода уменыпают.Таким образом, в результате уменьшения скорости врашения погруженного во врашающийся слой металла металлопровода создается разность давлений в металлопроводе и тигле, под действием которой жидкий металл заполняет форму, причем избыточное давление в форме пропорционально разности скоростей вра 1 цения тигля и металлопровода. При прохождении через 10 металлопровод металл испытывает противо- давление, которое зависит от скорости вра 1 цения металлопровода. Создание противо- давления при прохождении металла через металлопровод способствует растворению в металле газовых включений, пЬпавших в металлопровод при погружении в слои металла, что улучшает качество...

Номер патента: 621092

Опубликовано: 25.08.1978

Авторы: Казачок, Моисеев, Сафонов, Сафронов

МПК: H03M 13/15

Метки: боуза-чоудхури-хоквингема, декодирующее, кодов

...а также п формирователей 3 сигнала о невозможности принятия достоверного решения и Л блоков 4 памяти ( ц -число разрядов вход-ного регистра 1 памяти), Устройство содержит также для каждого разряда суммирующую матрицу 5 и два компаратора6 и 7, при этом выход блока 2 каждогоразряда через суммирующую матрицу 5подключен к прямому входу первого компаратора 6 и к инверсному входу второгокомпаратора 7, а выходы первого и вто 10рого компараторов 6 и 7 подключены ксоответствующим входам блока 4 памятии формирователя 3, причем на другиевходы первого и второго комнараторов156 и 7 подано опорное напряжение,Устройство работает следующим образом,С выхода каждого. разряда входногорегистра 1 памяти через блок 2 пове 20рочных комбинаций информационная...

Номер патента: 617455

Опубликовано: 30.07.1978

Авторы: Белгородский, Косовцев, Кривцов, Кролевецкий, Моисеев, Пешков, Полухин, Сире

МПК: C08G 8/00

Метки: смол, феноламинных

...старения при 140 С в течение 30 мин.Из данных таблицы 3 видно, что каучук СКМСАРКМс предлагаемой смолой при тепловом старении сохраняется плас. тичность на 80 - 90%. Аналогичный каучук с промышленной комбинацией неозона Э (К-фенил-нафтиламин) и ДФФД (К,1 ч- дифенил-п-фенилендиамин) сохраняет пластичность на 27% . Продукт согласно изобретению эффективнее октилфеноламинной смолы (ВС) на высокомасляном каучуке.Ниже приводятся примеры предлагаемого способа получения феноламинных смол.П р и м е р 1. Смесь, содержащую 6,7 г (0,02 г/моль) 2,4-бис- (а,а-диметилбензил)- фенола и 0,42 г (0,003 г,моль) гексаметилентетрамина, нагревают при перемешивании до 150 - 155 С и выдерживают при этой температуре в течение 5,5 ч, После охлаждения...

Номер патента: 617394

Опубликовано: 30.07.1978

Авторы: Зеркалова, Моисеев

МПК: C03B 25/02

Метки: оптического, отжиге, охлаждения, преимущественно, скорости, стекла

...остаются параллельными своему первоначальному положению, при этом часть собственного излучения стекла отражается таким образом, что за счет симметричного переизлучения происходит выравнивание температурного поля на поверхности стекла, что очень важно,при тонком отжиге стекла, Перемещение решетки под указанными углами создает возможность экрани рования отражающих поверхностей ребрами и разъэкранирования поглощаюших поверхностей длч падающего излучения от стекла, в результате чегго соотношение площадей отражающих и поглощающих поверхностей будет З 5 плавно изменяться, соответственно будет изменяться поглощающая и отракаюпая способность стенки, составленной из указанных поверхностей решетки и ребер. Для уменьшения влияния ребер на...

Номер патента: 616263

Опубликовано: 25.07.1978

Авторы: Агроскин, Варгафтик, Гентош, Жаворонков, Калечиц, Моисеев, Паздерский

МПК: C07C 53/00

Метки: алифатических, ангидридов, карбоновых, кислот

...способа, принятогоза прототип, и близка к 100%,55.0082 г (1,0 10 г, моль) ацетата натрия и 0,375 г (2,5 ф 10 гмоль)безводной хлорной меди в 40 мл ледяной ксусной кислоты и высушивают при100 С, Через реактор проточного типаиэ кварцевого стекла с электрообогреовом при 250 С пропускают газовуюсмесь, состоящую из СО, кислороаа ипаров уксусной кислоты в объемном соочношении 1:0,5:3, со скоростью 3,2 л/часв течение 6 час, Конаенсат анализируютна хроматографе ЛХММИ (11 моаификация колонна 2 м, карбовакс 6000 нахроматоне, аетекция по теплопровопности,газ-носитель гелий, 110 оС), В конпенсате обнаружены уксусная кислота, вода иуксусный ангиариа, выхоа ангидриаа 4,2 г(0,0411 г моль). Проба конденсата присмешении с 50%-ным эфирным...

Номер патента: 615995

Опубликовано: 25.07.1978

Авторы: Голиусов, Комаров, Моисеев, Щеголеватых

МПК: B21D 22/10

Метки: инструмент, листовой, штамповки

...жесткие прокладки, при этом эластичные кольца имеют различную жесткость, увеличи- Ю вающуюся в направлении к нажимному диску. Изобретение поясняется чертежом.Инструмент для листовой штампов- Ж ки содержит центральный стержень 1, опорный диск 2, нажимной диск 3 и эластичную вставку, выполненную в виде набора эластичных колец 4, разделенных прокладками 5. Й Наличие прокладок 5 увеличиваетжесткость эластичной вставки. Эластичные кольца 4 имеют различную жесткость и собраны в пакет так, что жесткость колец 4 увеличивается в направлении к нажимному диску 3, что позволяет постадийно деформировать изделие,Инструмент работает следующим образом, Заготовку б устанавливают вматрицу 7, инструмент вставляютвнутрь заготовки 6. Сжатие эластичной...

Номер патента: 615173

Опубликовано: 15.07.1978

Авторы: Аренштейн, Моисеев, Переляев, Тер-Микаэлян

МПК: E02D 17/142

Метки: бурения, буронабивные, вращательного, сваи, скважин

...заданной .высоте базовойНа фиг. 1 изображено описываемоеустройство; нв фиг. 2 - сечение по А-Ана фиг, 1; на фиг. 3 - центратор, нафиг, 4 сечение по Б-Б на фиг. 3;на фиг. 5 - схема запасовки,канатов полиспастной системы.Устройство для вращательного буренияскважин под буронабивные сваи включаеткопер 1, на ферме 2 которого установленротор 3, буровую штангу 4 с рабочим органом 5 и центратором 6, консольныебелки 7 с неподвижными блоками 8 полиспастной системы.Центратор 6 (фиг. Э и 4) состоит изкорпуса 9, прикрепленного к буровой33штанге 4 посредством подшипниковогоузле 10.Корпус 9 центратора оснащен скользунами 11, между которыми установленыподвижные блоки 12 полиспастной системыКонсольные балки с неподвижными блоками 8 жестко прикреплены к...

Номер патента: 614806

Опубликовано: 15.07.1978

Авторы: Гладкий, Заир-Бек, Моисеев, Смоляк, Ткач

МПК: B01D 53/20

Метки: аппарата, массообменного, насадка

...газа (пара) отбрасываниянасадки к стенкам аппарата не происходит и процесс идет равномерно по 15его горизонтальному сечению,При псевдоожижении насадки шары 1 соударяются друг с другом и сопорными решетками, благодаря наличию конусообразных выступов 2 проис- урходит интенсивное дробление газовогои жидкостного потоков, что увеличивает удельную поверхность и времяконтакта Фаз. Кроме того, при ударахшары самоочищаются от инкрустацийи разрушают отложения на поверхностиопорных решеток и стенок аппарата,Выступы заостренным концом попадаютв отверстия решеток, удаляя иэ нихпродукты инкрустации и коррозии.Предлагаемая насадка позволяетуменьшить брызгоунос на 25-30,инкрустацию в 2,5-5 раз, потери десорбируемых компонентов (например аммиака)...

Номер патента: 614533

Опубликовано: 05.07.1978

Авторы: Бродовский, Моисеев

МПК: H03K 5/02

Метки: усилитель-формирователь

...11 .Однако такие схемы непригодны дпя уств ройств, работающих в динамическом режиме с переменной скважностью и дпитепьностьюимпульсов иэ-за наличия реактивности (кой в денсатор) во входной цепи.Наиболее близким техническим решк изобретению является усипитепь-формирователь, в котором между логическои оконечным каскадом усипитепя, но6 1 45,33 ова , Корректо оставигель М.Техред 3. Фант бола едактор И, Гох 1 олписн Тираж 1086сударственного комитетао делам изобретений и о5, Москва, Ж, Раунд аэ 3709/4 ЦНИИПИ Совета Министрокры тийкая наб., д. 4/5 3 зой выходного р-я-р транзистора, элп 1 ттеркоторого подключен к источнику повышенного напряжения, а коллектор соединен с нагрузкой,На чертеже представлена схема усилите 5ля-формирователя.К выходу...

Номер патента: 614157

Опубликовано: 05.07.1978

Авторы: Лавров, Моисеев

МПК: E01H 1/08

Метки: дорожных, загрязнений, покрытий, смета

...6.., На передней кромке бункера 5 закрепи пены выпопненные из упругих ппастин ск ки 11, Контактирующие с внутренней пов ностью корпуса 1,Система обеспыпивания устройства состоит из вентипятора 12, приводимого от редуктора 3 с помощью кпиноременной пере дачи 13, и фипьтров 14 дпя задержки пыпе- вой фракции смета, размещенных в корпусе 15 фипьтров, Вентипятор 12 и корпус 15 фильтров соединены воздуховодом 16. Корпу 15 фильтров и задний бункер поворачиваются вокруг шарниров 17 и 18. Опрокидывается задний бункер 7 сиповым ципиндром 19 после поворота корпуса 15 фильтра по направпению стрепки А.614157 3При движении устройстве рабочая щетка2, вращаясь по направлению сгрепки Б,забрасывает гяжепые частицы смета в передний бункер 5, в более...

Номер патента: 614095

Опубликовано: 05.07.1978

Авторы: Моисеев, Мратхузина

МПК: C07C 111/00

Метки: 1,3-бис-(нитрамино)-адамантана, бис-(карбметокси, динитро-1,3-диаминоадамантан, полупродукт, синтеза

...является пол чение Й,Р(-бис-(карбметокси)-Й,Н -ди нитро,3-диаминоадамантана, котор является полупродуктом для синтеза не описанного в литературе,1,3-бис в (нитрамино)-адамантана, обладающе другим видом биологической активно ти.(Предлагается )4,)4 -бис-(карбметокси)-й,й-динитро,3-диамино-адаман- у) тан формулы Это соединение получаю 1 по известной в органической химии реакции ЗО нитрования алкилкарбаматов 12 -ни ванием й,й -бис-(карбметокси,3- -диаминоадамантана смесью концентрированной азотной кислоты и уксусного ангидрида при (-20) в (+20) С.оДля получения 1,3-Бис-(нитрамино)-адамантана целевой продукт расщепляют спиртовой щелочью в среде спирт-эфир.П р и м е р. К смеси 10 мл конце трированной азотной кислоты и 15 мл уксусного...

Номер патента: 613530

Опубликовано: 30.06.1978

Авторы: Линев, Моисеев, Серпов, Хакимов

МПК: H05B 7/12

Метки: печи, руднометрической, уплотнения, электрода

...работы уплотнения и всей печи.Это достигается за счет того, что устройство снабжено по крайней мере двумя балками, связанными жестко с неподвижной обечайкой и подвижно, например, через шарниры с каркасом псчи.На шиг. 1 дан общин вид устройства в разрезе; на фиг. 2 показана связь балок с неподвижной обечайкой.Устройство содержит неподвижную водоохлаждаемую ооечайку 1, прикрепленную балке 2, укрепленной шарннрамп 3 на каркасе псчи 1. Внутри неподвижной обечайки 1 находится подвижная обсчайка 5, укрепленная на нажпмпом кольце 6, закрепленном на электроде 7. Неподвижная обечайка 1 соединена со сводом 8 через гибкое уплотнение 9. Узел 10 крепления связывает неподвижную обечайку 1 с балкой 2. Иежду неподвижной обечайкой и подвижной...

Номер патента: 611192

Опубликовано: 15.06.1978

Авторы: Дубовский, Кочурин, Моисеев, Ткачев

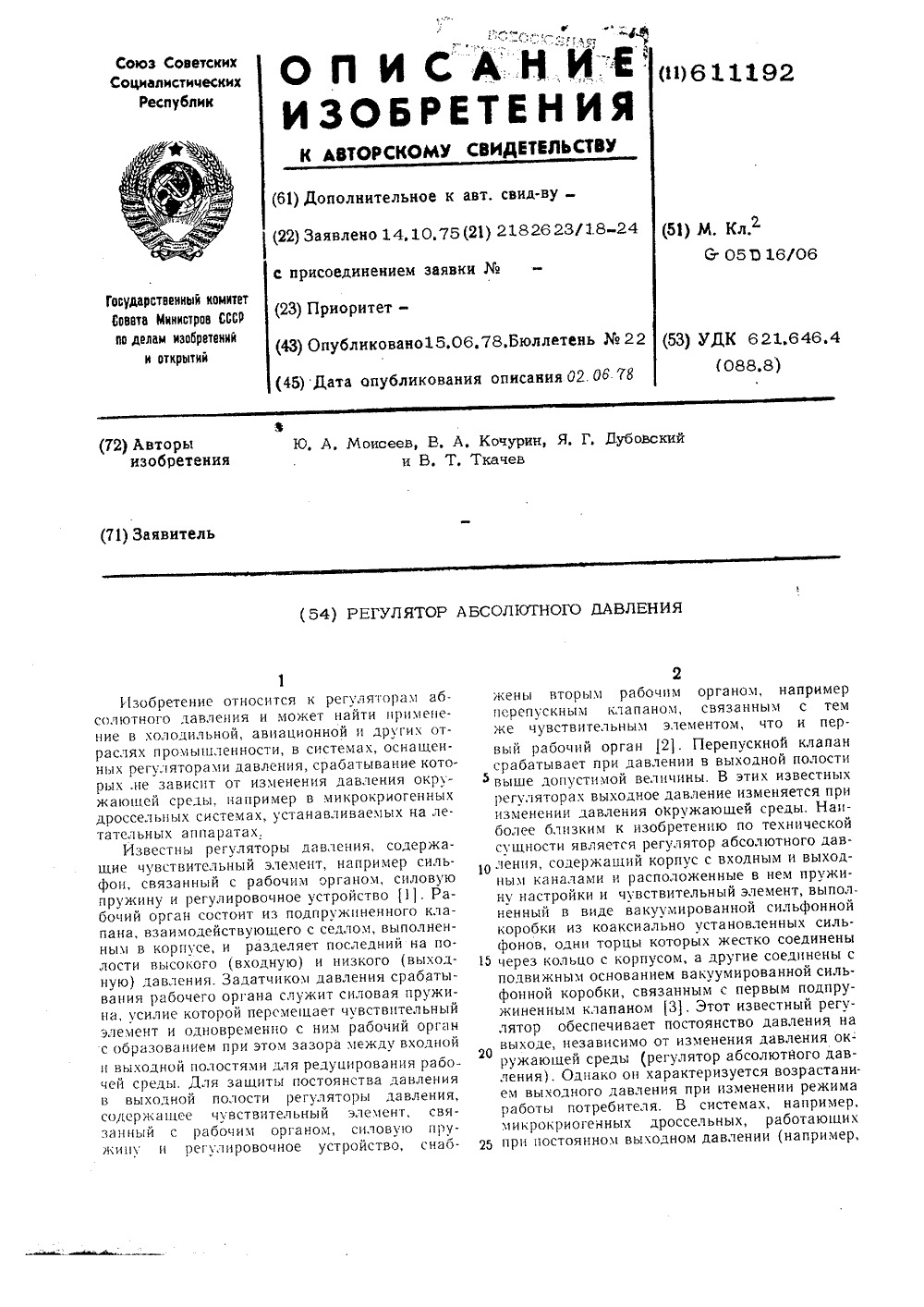

МПК: G05D 16/06

Метки: абсолютного, давления, регулятор

...11 олв:.кцые торны а,ьфоцои :. 8 образ,:,; цо,шижцос осовыцц 1 1 Ьоццо кор(н 1, ротцв(по,1 ОЖЦ 151 К,1 ЦЯЦЧ 4 ЧыТЬ КОТОПОГО Сис 0 К 1;1 ТОЛ- (стЛСМ 1. ВО ЬТМЛКС 1 рСПО,ОЖСИ рЗЬОО ВОЙ 11,пр 13, коором выцо.цИО ссл.) 14 и сГНОВ.сц 0;, кцецньЙ )з жИОЙ 15 второ 11 кляп;и 6. хоробк(5 с 11,ь)01(ми 78 Обр 1:З( К)т Ч. ВСТВИТСЛЬИЫЙ -1( :С 31 Л 3 ТЧИКО 1 да 3,1 ци 5 Срабс 1 ЫВяцп 5 Кг 3 с)ця 4 С,у- ЖИТ ГсцНЕСИНЫ 1 ЗНМТРИ (,11(0;8 ПРЧИ(Иы 6 цы.тройки,3,1 ие к( Гор(Й 1 Г ,ир етс винтом 7. Полость. ц когорой хт;10 лсие 1 пруЖцис 1). ЦСЦЫКУЧХ 1 ИРОВЦЫ.1103 КЕ СРЯ- бс 3 ТЬВс)И Кгяцаця 13) 1)03130,(ИТ 51 П,т(Х И.3.ХСНЕЦЦ 51 РЫСТ 05 ЦЦ 51 )1 Ж,ЕЧ СГО ТО 10)1 И 00.45 ,яп 3 сшым к 3 емч торпо 1 10,кс Г,1512 П 1)и Вращении цгт(псры 8 во егг(лк...

Номер патента: 611024

Опубликовано: 15.06.1978

Авторы: Батманов, Возиянов, Гершун, Кашуба, Лошкарев, Моисеев, Прсявкин

МПК: E21F 7/00

Метки: выемочного, газообильного, проветривания, устройства, участка

...3 для разделения, газовых сред (как это видно на фиг, 2) представляет собой завесу иэ свободно висящих шлангов 5, подсоединенных к всасывающему трубопроводу 4 и зо имеющих по длине всасывающие отверстия. К всасывающим отверстиям поступает с одной стороны выемочного штрека 1 свежая струя воздуха 6, а с другой стороны - избыток газа нейтральной среды 7, поступающий иэ выработанного пространства Ь. Это позволяет надежно изолировать даву 2 от выемочных штреков 1 с обычной воздушной средой и в то же время без затруднений осуществлять транспортную связь с ль 4 р вой. По мере подвигания лавы разделяющее устройство 3 переносят,С помощью разделяющих устройств 3 путем вакуумирования в лаве создают ней трельную газовую среду за счет направлен-...

Номер патента: 610803

Опубликовано: 15.06.1978

Авторы: Бузыкин, Маневич, Моисеев

МПК: C03B 5/24

Метки: ванных, варки, печах, процесса, режимом, стекла, тепловым

...тем, что в способе автоматического управления тепловым режимом варки стекла в ванных печах, включающем изменение теплового потока, дополнительно измеряют объемную скорость подачи шихты в печь, а изменение теплового потока осуществляют в прямопропорциональной зависимости от замеренной объемной. скорости подачи шихтыСущность способа заключается в то что для поддержания постоянства границы плавления шихты необходимо выполнение условия:сопът тЯ де Ч вскорость подачи шихты в печь, Я - тепловой поток, поступающий на ихту из пламенного пространства, 1 т ачальная высота загружаемого слоя610803 Формула изобретения Составитель В.АлекперовТехред Н.Андрейчук Корректор Е. Папп Редактор З.Иибаева Заказ 3087/17 Тираж 596 Подписное ЦНИИПИ...

Номер патента: 610252

Опубликовано: 05.06.1978

Авторы: Балыбердин, Моисеев

МПК: H02K 15/12

Метки: обмоток, пропитки, струйно-капельной

...3 ротора 4. Вьцнзлы 5 Ф- моток присоединяются к клеммам прнспособле ния, через которые подается ток лля нагрева обмоток. Над обмотками на валу 1 установлен резервуар 6, снабженный направликнцими соп. лами 7 для подачи пропиточного состава к обмоткам 3, причем количество направляющих сопл равно числу проиитываемьо катуспек иждое сопло установлено напротнннтвстсг.юшей катушки.Устройство работает 1 образом6 (252 Формула изобретения СостаинтелТскред 0 Тираж 89 Редактор М. Васильев Заказ 303 /46 а Министров СССРкрытийнаб., д. 4/5л. Проектная, 4 рственного комитета Советела к изобретений и оосква, Ж.35, РаушскаяПатент, г. Ужгород,.1 Н И И П И Госуда по П 3035, М Филиал Г 1 ГПНа вялустанянлинается ротор 4 с обмотками 3 и закрепляется...

Номер патента: 610212

Опубликовано: 05.06.1978

Авторы: Битюцкая, Карев, Кошолкин, Кудинов, Маландин, Моисеев, Фатеева, Холкин, Цыганков

МПК: H01M 2/06

Метки: аккумуляторная, батарея

...закрепленной в отсеке. Выдвижные штыри 7 фиксируют аккумуляторную батарею в стыкованном положении, обеспечивая надежное креп 10ление ее в отсеке 1,Металлический контейнер 2 (фиг. 2)снабжен изоляционными планками 9, апластмассовая крышка 3 выступами 10.Изоляционные планки 9 металлического15контейнера 2 и выступы 10 крышки 3 обеспечивают электрическую изоляцию его ототсека и одновременно являются направляюшими при установке аккумуляторной батареи на летательный аппарат и ее автомати 20ческой стыковке с помощью штепсельнойрозетки 4 с ответной частью 5 (фиг.1).В случае замыкания электрической схемы аккумуляторной батареи на металлическикий контейнер через посредство случайных25предметов, карбонатов, загрязнений илиэлектролита, которые...

Номер патента: 608752

Опубликовано: 30.05.1978

Авторы: Антипов, Дахновский, Ицков, Каменцев, Леонов, Моисеев, Хаит

МПК: B66C 19/00

Метки: автодорожных, кран, мостов, пролетных, путепроводов, строений, установки, шлюзовой

...крана. По путям катания, 15 смонтированным на нижнем поясе балки 2,передвигаются две грузовые тележки 8, предназначенные для приема шлюзования и опускания балок пролетных строений на опоры моста. По этим же путям перемещается ка ретка 9, к которой прикреплена верхним концом передняя опора 3. Фиксация опоры в нужном положении производится при помощи пальцев 10 (см. фиг. 5). 25 На задней консольной части балки крана смонтированы грузовые и тяговые лебедки для подъема пролетных строений. Пневмоколесные тележки 5 и 6 предназна чены для опирания на них балки при транс 30 портировке крана по автодорогам и надвижке608752 г. его в пролет. При надвижке крана в пролет его балка опирается на одну пневмоколесную тележку (см. фиг, 3).При...

Номер патента: 607073

Опубликовано: 15.05.1978

Авторы: Карагодин, Моисеев

МПК: F16D 3/00

Метки: крестово-кулисная, муфта

...2 и ведомого вала 1. Уплотнение выступов 8 диска 7 и пазов 3 и 6 полумуфты 2 и вала 5 соответствен но осуществляется упругими прокладками 9. ем, что предлагаемая ми прокладками, развыступов промежуточи валы выполнены с Цель достигается т муфта снабжена упруг мешенными на торцах ного диска, а последни осевыми отверстиями. Предлагаемо чить устройство и, что существ готовление и уп Изобретение относится к машиностроениюи может быть использовано в станкостроении,энергомашпностроении и приборостроении,Известна крестовая муфта, содержащая две лумуфты, взаимодействующие через промеуточный диск. Недостатки ее - большой вес и габариты.По основному ав. св.301469 известна крестово-кулисная муфта, содержащая полый ведомый вал и концентрично...

Номер патента: 605966

Опубликовано: 05.05.1978

Авторы: Батманов, Левкович, Лепихов, Моисеев, Шевцов

МПК: E21C 41/04

Метки: наклонных, пластов, пологих, разработки, угольных

...поясняется чертежом,10 Пологий или наклонный угольный пласт отрабатывают очистным забоем 1 с проведением венти.ляционного 2 и откаточного 3 штреков, В выработаином пространствеоставляют поддерживающиецелики 4. Выемку угля производят без присутствия15 людей в очистном забое. При отходе очистного забояот поддерживающего целика в призабойном прост.ранстве размещают воздухонепроницаемое огражде.ние 5, например, из пневмобаллонов. На вентиля.ционном штреке устанавливают подвижную пере.мычку 6, герметично соединенную с подвижнымограждением. Одновременно с отбойкой угля вочистном пространстве, ограниченном грудью забояи воздухонепроницаемым ограждением, создаютскоростнои напор воздуха, посредством которогоосуществляют,проветривание очистного...

Номер патента: 605679

Опубликовано: 05.05.1978

Авторы: Глушков, Моисеев, Перепелица

МПК: B22D 17/04

Метки: горячей, давлением, камерой, литья, механизм, прессования

...камеру прессования с тиглем 10, который заполнен жидким сплавом 11, и прессующий плунжер 7, на поверхности которого выполнен вдоль его образующей паз 12, имеющий наклонную, например, винтовую боковуюповерхность. Муфта 6 установлена в направляюшей втулке 13, которая посредством зубчатой передачи 14 может поворачиваться в расточке корпуса 4. на некоторый угол, передавая вращение через цшонку 15 муфте 6 и плунжеру 7. На корпусе 4 размещена шкала 16, на которой указывается объем впрыскиваемого сплава, а на втулке 13 - указатель 17.При работе прессуюший плунжер 7, перемешаясь в стакане 8 вниз, вытесняет сплав через отверстие 9 в тигель. 10 до тех порпока, наклонная поверхность паза 12 не перекроет отверстие 9, после чего объем сплава,...

Номер патента: 604616

Опубликовано: 30.04.1978

Авторы: Борисов, Мацкул, Моисеев, Наривский

МПК: B22D 1/02

Метки: литейных, свойств, сплавов, структурно-механических

...противовесы 8 и соосно соединенные между собой сердечник 9 индуктивного датчика, нагрузочную платформу 10 и рифленую пластину 11 с ее штоком 12.Шток рифленой пластины расположен в направляющей втулке 13 з теплопроводного, но не смачивающегося расплавом материала (для алюминиевых сплавов из графита),Направляющая втулка одним концом закреплена в центре теплоизоляционной крышки плавильной печи, а второй ее конец погружен на 3 - 5 мм в сплав, Шток рифленой пластины притирается к внутреннему диаметру таким образом, чтобы в зазор между штоком и втулкой не проникал расплав и силы трения, возникающие при перемещении штока, были минимальными. Например, для измерения структурно-механических свойств алюминиевых сплавов при диаметре штока...
