Моисеев
Котельная установка
Номер патента: 1666855
Опубликовано: 30.07.1991
Авторы: Барановская, Кононенко, Моисеев, Ридер, Семенюк, Сигал, Фурта, Шуркин
МПК: F22D 1/36
Метки: котельная
...3, откуда продукты сгорания с содержащимися в них водяными парами направляются в контактный экономайзер 2.Продукты сгорания после котла 3 поступают в контактный экономайзер 2, где нагревают воду. Нагретая вода проходит через теплообмен ники 11 и 12, охлаждается и возвращается в контактный экономайэер 2.Охлажденная в воздухоподогревателе 1 вода прокачивается последовательно через теплообменники 11 и 7, где она нагревается до требуемой температуры и возвращается в воздухоподогреватель 1. Вода из водопровода 13, поступая в систему горячего водоснабжения, предварительно проходит в воэдухоподогреватель 1, При этом часть водопроводной воды расходуется на компенсацию испарившейся в контактном воздухоподогревателе 1 воды, и с остальной...

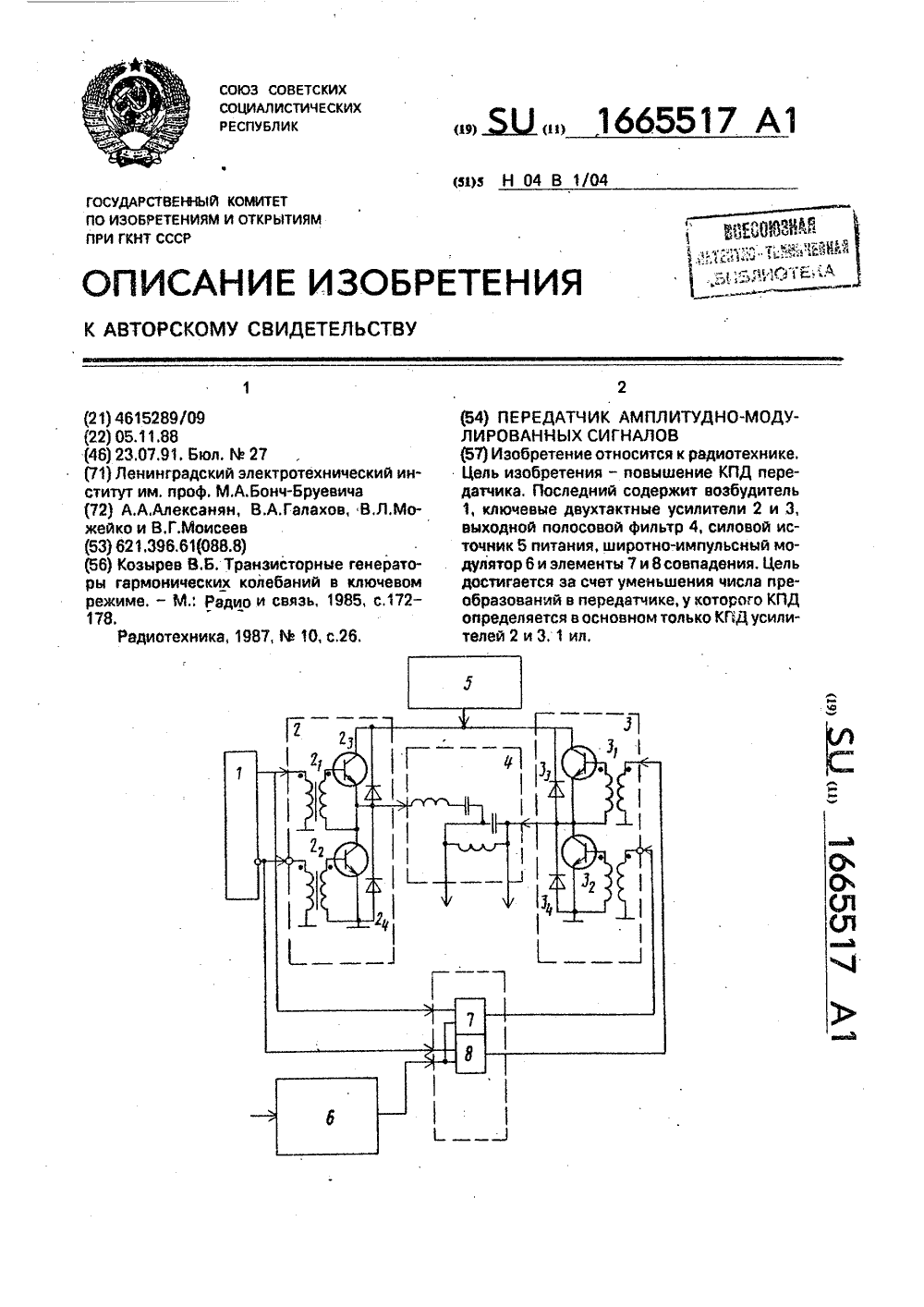

Передатчик амплитудно-модулированных сигналов
Номер патента: 1665517
Опубликовано: 23.07.1991
Авторы: Алексанян, Галахов, Можейко, Моисеев
МПК: H04B 1/04
Метки: амплитудно-модулированных, передатчик, сигналов
...импульсов ШИМ 6 на выходах первого 7 и второго 8 блоков совпадения напряжения равны нулю и сигналы на входы второго ключевого двухтактного усилителя 3 не поступают. Таким образом, во время наличия импульсов ШИМ 6 на выходе второго ключевого двухтактного усилителя 3 формируется в результате переключения его транзисторов напряжение Оа типа "меандр"., противофазное напряжению 02 на выходе первого ключевого двухтактного усилителя, вследствие чего на интервале тп к входу выходного полосового фильтра 4 прилажена импульсная последовательность удвоенной амплитуды по отношению к амплитудам на выходах первого 2 и второго 3 ключевых двухтактных усилителей, В результате через выходной полосовой фильтр 4 протекает синусоидальный ток,...
Закалочная среда
Номер патента: 1664852
Опубликовано: 23.07.1991
Авторы: Букреева, Дьяков, Колесник, Минков, Моисеев, Моисеева, Плеханова
МПК: C21D 1/60
Метки: закалочная, среда
...соли карбоксиметил,целлюлозы с одновременным перемешиванием, чтобы не было сгустков полимера.После полного растворения натриевой ,соли карбоксиметилцеллюлозы вводят расчетное количество натриевой соли ортофос,форной кислоты. Получают среду определенной консистенции. Температура ,всех растворов 23 С.Приготовлены и испытаны пять составов предлагаемых сред и состав среды, принятый за прототип (см. табл. 1).Все образцы были изготовлены иэ стали 40 Х,Образцы нагревали в камерной злектропечи до 850 С с выдержкой из расчета 1,5 мин на 1 мм сечения, после чего охлаждали в предлагаемых средах и в среде, принятой за прототип.Отпуск производили при 550 С с выдержкой 1,5 ч с дальнейшим охлаждением на воздухе.Физико-механические...
Способ получения термоэластопластов
Номер патента: 1661183
Опубликовано: 07.07.1991
Авторы: Глуховской, Горшкова, Григорьев, Григорьева, Кирчевский, Моисеев, Молодыка, Рачинский, Рыльков, Сааков, Филь
МПК: C08F 297/04
Метки: термоэластопластов
...известный). Синтез линейного бутадиен-стироль 45 ного термоэластопласта ДСТ-ЗО,В шестилитровый аппарат, снабженныймешалкой, термометром и манометром, втоке осушенного азота при 20 + 2 С загружают 4000 мл (3000 г)смешанного раствори 50 теля (циклогексан/бензин в соотношении75:25), 100 г (110 мл) стирала и 2,0 мл (1,65 гили 0,0126 моль) ди-н-бутилового эфира иподают 28 мл 0,45 М раствора н-бутиллития(0,0126 моль) на полимериэацию, Малярное55 соотношение. ди-н-бутиловый эфир: н-бутиллитий =1;1.Полимеризацию стирала проводят при40+2 С в течение 1 ч до конверсии стирала100 мас Затем снижают температуру реак. ционной массы до 20 С и подают в аппарат ДСТ - ЗОР проводят аналогично примеру 5 стем отличием, что количество МТБЭ составляет 0,125...
Способ очистки полых изделий и устройство для его осуществления
Номер патента: 1657242
Опубликовано: 23.06.1991
Авторы: Кудрявцев, Моисеев, Ружинский, Турута
МПК: B08B 3/00
Метки: полых
...магистрали 6 расположен гидолимпульсный бак 13, который, в свою очередь, связан со средством для подачи и удаления рабочей жидкости и газа, содержащим гидробак 14 со сливным фильтром 15, нагнетающий насос 16, фильтр 17 тонкой очистки, обратный клапан 18, соединенные между собой .трубопроводами 19 и 20, и магистраль 21 для подвода сжатого газа с пневмораспределителем (не показан), Сливной патрубок 3 с помощью трубопровода 19 соединен с гидробаком 14, а отверстие 22 в корпусе 1 служит для соединения емкости 2 с атмосферой. Размеры ограничителя 7 выбраны так, что с внутренней поверхностью,ггде Ян = 4 - площадь напорной маистрали 6; б - внутренний диаметр напорной магистрали; 10 р 2г 1Яр = " - площадь радиально 4го зазора В; 15 Ь = г 011...
Устройство для распыления аэрозоля в закрытом помещении
Номер патента: 1657231
Опубликовано: 23.06.1991
Авторы: Марченко, Моисеев, Тищенко
МПК: B05B 9/04
Метки: аэрозоля, закрытом, помещении, распыления
...Ток через токопередающий диск 17 и токопередающие пружинящие контакты 20 поступает к электродвигателю 1, который начинает работать.Ввиду того, что вал 7 электродвигателя 1 вверху неподвижно закреплен в неподвижном диске 12, электродвигатель 1 вместе с корпусом 2 и гнездами 4, баллончиками 5, закрепленными в пружинящих фиксаторах 15, начинает вращаться, допустим, слева направо, на своем валу 7.В это время резьба отверстия 11 начинает скручиваться с резьбы шестерни 10 втулки 9 корпуса 2. В результате этого диск 8 по направляющим выступам 13, предупреждающим проворачивание его, опускается вместе с подшипниками 17. Ввиду того, что баллбнчики 5 вращаются вместе с корпусом электродвигателя 1, клапана 6 периодически попадают под действие...
Способ изготовления плоских судовых секций
Номер патента: 1655746
Опубликовано: 15.06.1991
Авторы: Моисеев, Скворцов
МПК: B23K 37/00, B63B 9/00
Метки: плоских, секций, судовых
...относится к сварке, а именно к способам изготовления плоских полотнищ с ребрами жесткости, и может быть , применено в судостроении и других областях машиностроения.Цель изобретения - повышение качества изготавливаемых секций.На фиг.1 показана сборка листов в панель; на фиг.2 - узел на фиг.1; на фиг.3 - сборка и сварка панели с ребрами жесткости; на фиг.4 - секция, собранная из панелей; на фиг.5 - готовая секция.Способ состоит в том, что листы 1 и 2 стыкуют короткими сторонами, скрепляют прихватками на концах и осуществляют сварку стыков листов в местах установки ребер жесткости 3. На листы 1 и 2 устанавливают ребра жесткости 3 и приваривают их, образуя панель 4.Панель 4 стыкуют длинными сторонами и сваривают между собой, образуя...
Способ соединения деталей термопластичными заклепками и устройство для его осуществления
Номер патента: 1654009
Опубликовано: 07.06.1991
Авторы: Друзяка, Моисеев, Палант, Юров, Юшкевич
МПК: B29C 65/18, B29C 65/60
Метки: заклепками, соединения, термопластичными
...поверхности 28 пуансон(в 26 полиоованы и хзомированы,Для фиксации рамки с корпусом изделе я на позициях нагрева, а затем на позиции формования . предусмотреныфиксаторы 29 фиг.1 и 2), здкрепленнь 8 бол -тами на стойках 2, подвижные упооы-лыжи 30и 1, закрепленны 8 оолтдми соотВетствен" с нд,злах 7 и 24 фиг 4 и 5), и конечные Выкзю-атели 32, закрепленые болтами на стойках 2 (фиг 1 и 2). которые срабатывают -.зи наезде а их управляющий ролик упоровлыж 30 и 31. Через магистральные каналь 331 фАг,б) происходит подвод (орячего газа для равномерного обьемного нагрева заклепок М на ю 1 соые устанавливают гтдльные ок,зэе("нье листы 35 соби рдемгго изделия (фи(,7),пособ соеди 4 ения деталей гермопласЛчньми эак.Впкаги редлиэус;ся при рд...
Устройство для срезки свай
Номер патента: 1654459
Опубликовано: 07.06.1991
Авторы: Горевой, Колот, Моисеев, Смирнов, Смола, Терехин
МПК: E02D 9/04
...шарнирно катки 17, контактирующие с клиньями 18 ножей б и челюстей 7, кронштейны 16 предназначены для поворота ножей и челюстей, Для возврата ножей и челюстей в исходное положение они соединены с кронштейнами соответствующих поворотных колец гибкими тягами 19.Устройство для среэки свай работает следующим образом,Устройство, подвешенное зэ рым-болты к груэоподьемной машине и соединенное с ее насосной станцией гибкими трубопроводами (фиг. 1), опускается на погруженную а50 55 5 10 15 20 25 30 35 40 45 грунт железобетонную сваю и останавливается на необходимом расстоянии от грунта,При подаче жидкости в поршневые полости гидроцилиндров 13 нижнего пояса усилие передается через кронштейны 15 на поворотные кольца, при повороте которых катки...
Устройство сканирования электрофотографического аппарата
Номер патента: 1652961
Опубликовано: 30.05.1991
Авторы: Карпенко, Лебедев, Моисеев, Харин
МПК: G03B 27/10
Метки: аппарата, сканирования, электрофотографического
...перемещение осветителя соответствует применительно к электрофотографическому аппарату для многоцветного копирования экспонированию для проявления изображения одним цветом, Следующие два экспонирования (для наиболее широко распространенных триадных тонеров) осуществляются аналогично, Существенным при этом является наличие кинематической связи между валом электрофотографического цилиндра и валом 10 цепи хода сканирова-, ния, вследствие чего при каждом из трех последовательных перемещений осуществляется постоянная кинематическая связь перемещений цилиндра и осветителя, необходимая для формирования качественного многоцветного изображения, Кроме того, предлагаемое устройство сканирования характеризуется устойчивым характером...
Система кондиционирования воздуха
Номер патента: 1652759
Опубликовано: 30.05.1991
Авторы: Барановская, Лисицкий, Моисеев, Худенко
МПК: F24F 3/147
Метки: воздуха, кондиционирования
...кондиционирования воздухасодержит проточный воэдуховод 1 с регулируемым элементом 2, фильтром 3, вентилятором 4 и подогревателем 5, и вытяжнойвоэдуховод 6 с фильтром 7, вентилятором 8и регулируемым элементом 9. В приточном1 и вытяжном 6 воэдуховодах установленосновной теплообменник-утилизатор 10 с 15конденсатосборником 11,Приточный 1 и вытяжной 6 воздуховодысообщены после теплообменника-утилизатора 10 между собой при помощи рециркуляционного канала 12 и с регулируемым 20элементом 13, В приточном воэдуховоде 1между основным теплообменником-утилиэатором 10 и рециркуляционным каналом12 расположен дополнительный теплообменник-утилизатор 14, имеющий воэдушные и жидкостные полости 15 и 16, причемвоздушные полости 15...
Устройство для статического испытания грунтов
Номер патента: 1652434
Опубликовано: 30.05.1991
Авторы: Горевой, Моисеев, Смирнов, Смола, Терехин
Метки: грунтов, испытания, статического
...нижнего уровня установлены на кронштейнах обоймы. В зависимости от размеров поперечного сечения инвентарной сваи в устройстве устанавливаются шайбы 6 и 7 с соответствующим квадратным отверстием и центрирующие ролики 14 соответствующего диаметра.Секции 16 инвентарной сваи имеют квадратное сечение и нанизаны на центальный стержень 17, который ввернут в ижнюю секцию.Роликовые фиксаторы 18 удерживают екции от самопроизвольного относительНого поворота,Устройство работает следующим обраЭом.Перед испытаниями грунтов в устройстве устанавливаются шайбы 6, 7 и ролики 14 нужного размера. После закрепления устойства на поверхности грунта при помощи нкеров откидывается одна из планок 15 и инвентарная свая заводится в устройство и рпускается на...
Способ реанимационного пособия при внезапной смерти у больных с сердечно-сосудистой патологией
Номер патента: 1651900
Опубликовано: 30.05.1991
Авторы: Мисюра, Моисеев
МПК: A61H 31/00
Метки: больных, внезапной, патологией, пособия, реанимационного, сердечно-сосудистой, смерти
...всей реанимации через каждые2 мин внутривенно струйно вводилось по500 мкг нитроглицерина, через каждые5 мин по 0,5 мл 1-ного раствора адреналина внутривенно струйно (дозу неувеличивали), перелито 250 мл 5-ного раствора гидрокарбоната натрия. В течениевсей оеанимации каждые покровы нормальной окраски, диурез значительго снижен, но непрекращался. Показатели гемодинамики повосстановлении сердечной деятельности: АД105/50 мм рт.ст.; ЦВД 80 мм водн, стдавление в легочной артерии 15 мм рт.стЧСС100 ударов в 1 мин; КЩС-норма.Сознание восстановилось через 15 минпосле окончания реанимации, в течение последующих 8 ч гемодинамика стабильна с применением допмина 10 мкг/кг/мин. Через 15 ч после доставки на пост больной экстубирован, Дальнейшее...
Устройство для очистки длинномерных деталей дробью
Номер патента: 1650411
Опубликовано: 23.05.1991
Авторы: Горбунов, Мандель, Моисеев, Шелоумов
МПК: B24C 3/08
Метки: длинномерных, дробью
...перед рабочей камерой 1,а средство 3 для приема деталейрасположено за рабочей камерой 1,Средство 2 для подачи деталей и средство 3 для приема деталей выполненыв виде подъемного ролика 4, установленного перед рабочей камерой 1, итележки 5,На одном конце тележки 5 расположен ролик б для приема деталей, аЗОна другом конце - привод 7, связанный с поворотным валом 8, установленным на двух опорах 9, Под поворотным валом 8 установлен люнет 10, закрепленный на штоке пневмоцилиндра11. Па передней опоре 9 установлентолкатель 12,Устройство работает следующимобразом.С помощью рычагов (не показаны)труба цилиндрическими концами загружается на ролик 6 для приема деталей,расположенный на тележке 5, и приемный упорне показан, расположен рядомс...
Устройство для обработки животных аэрозолями
Номер патента: 1650125
Опубликовано: 23.05.1991
Авторы: Марченко, Моисеев
МПК: A61D 7/00
Метки: аэрозолями, животных
...содержит также реле 28 времени и регулятор 29 времени его работы.Устройство работает следующим образом.При помощи колец 20 вала 19 малогабаритного малооборотистого электродвигателя 18 устройство подвешивают на нужной высоте (выше животных) помещения так,5 10 15 20 25 30 35 40 ходные отверстия клапанов были направлены в стороны от устройства.Провода подвешенных в помещении устройств выводят за пределы его, например в тамбур, и соединяют с реле 28 времени.После выхода оператора в помещение загоняют животных и устанавливают регу- лятор 29 времени работы реле на нужное деление, допустим на 2 мин (полное освобождение баллончика от содержимого происходит за 5 мин), После включения реле 29 в сеть электроток по проводам устремляется в...
Плунжер аксиально-плунжерной гидромашины
Номер патента: 1649113
Опубликовано: 15.05.1991
Авторы: Балон, Лучко, Моисеев, Муляк, Ткаленко
МПК: F04B 21/04, F16J 1/08
Метки: аксиально-плунжерной, гидромашины, плунжер
...1, Стержень 1 с ребрами 6 и гильза 3 выполнены из одной заготовки в виде трубчатой детали 7, что позволяет повысить поперечную жест кость конструкции и исключить взаимное перемещение гильзы 3 и стержня 1 при эксплуатации, снизить трудоемкость изготовления нлунжера путем исключения операций по сборке гильзы 3 и стержня 1, механи ческой обработке поверхностей их контакта,ОПластина 4 примыкает к рабочей торцовой поверхности 8 плунжера. Она может оыть выполнена заодно с гильзой 3 в виде ее фланца, что позволяет избежать отрыва пластины 4 в процессе работы, а также сократить обьем сварочньх операций. 35Кроме того, пластина 4 может быть выполнена в виде глухого дна заодно с трубчатой деталью 7, что позволяет обеспечить максимальную...
Защитный щиток для сварочных работ
Номер патента: 1648454
Опубликовано: 15.05.1991
Авторы: Кабушев, Моисеев
МПК: A61F 9/06
Метки: защитный, работ, сварочных, щиток
...работ,Щиток содержит корпус 1 с рамкой 2, сосмотровой щелью 3 и защитным органомдля смотровой щели, Защитный орган выполнен в виде светофильтра 4, установленного в смотровой щели с зазором, эластичной вакуумной камеры 5, установленной взазоре смотровой щели. Кроме того, щитокоснащен эластичной камерой 6, наполненной газом, и капиллярной трубкой 7 для 20соединения камер.Щиток работает следующим образом.Перед началом работы щиток закрепляют на голове сварщика, а эластичную камеру б, наполненную газом, на рукавице 25сварщика. Как только сварщик наводитэлектрод к месту сварки, то он сильнее сжимает электрододержатель, а следовательно, .закрепленную на рукаеице 8 камеру б.Газ из камеры через капиллярную трубку 7 поступает в эластичную...
Способ нанесения водонерастворимого биоцида на поверхность гидрогелевой подложки
Номер патента: 1577364
Опубликовано: 15.05.1991
Авторы: Гумаргалиева, Замбахидзе, Моисеев, Семенов, Фидлер, Хачатурова
Метки: биоцида, водонерастворимого, гидрогелевой, нанесения, поверхность, подложки
...дляданной. концентрациибиоцида и в контрольной пробе, ч;- продолжительность выдержки, после которойпроизведен отбор, ч;- кинетический параметр,характеризующий способйость споры образовывать биомассу при данной концентрациибиоцида и,в контроль"ной пробе;Ь, - кинетический параметр,характеризующий удельную гкорость развитиямикроорганизмов наданной питательнойсреде (при -.той концентрации биоцида),ч эК; - константа, характеризующая зависимостьлаг"Фазы от концентрации данного биоцида;К с - константа, характеризующая зависимостьудельной скорости роста грибов от концентрации и численно равная концентрации био"цида, при которой параметр Ь уменьшаетсяв два раза но сравнению с развитием грибов на среде, не содержащей биоцида;С, - концентрация...
Ключевой генератор
Номер патента: 1647883
Опубликовано: 07.05.1991
Авторы: Алексанян, Галахов, Моисеев
МПК: H03K 9/10
...допустимых пульсаций напряжения питания при .заданной выходной мощности генератора и минимальной рабочей частоте. Она может быть оценена по формуле ЬО = Рн/2 Е 1 С, где Рн - мощность в нагрузке; Е - напряжение источника питания; С - емкость конденсаторов 3 и 4 (общая); 1 - минимальная рабочая частота генератора,Выходной трансформатор 7 не имеет конструктивных особенностей, Полоса его рабочих частот определяется соответствующей полосой генератора, а коэффициент трансформации - требуемой величиной выходной мощности,Сопротивление Я резистора 8 может быть более чем на порядок превышать сопротивление нагрузки, пересчитанное в первичную обмотку трансформатора,Генератор работает следующим образом.При отпирании ключевых элементов 2.1 и 2.4 ток...
Устройство для образования скважин в грунте
Номер патента: 1647115
Опубликовано: 07.05.1991
Авторы: Грузин, Ерофеев, Моисеев, Пономаренко
МПК: E21B 7/24
Метки: грунте, образования, скважин
...38, больше или равно времени, необходимого для остановки работы ударного механизма 4.Выключение ударногомеханизма осуществляется путем выведения рычага 6 привода топливного насоса 5 в крайнее левое положение, при котором поршень- боек ударного механизма с ним не взаимодействует. Выведение рычага 6 производится поворотом упора 7 вокруг оси крепления ири возлействии на него толкателя 13 после перемещения последнего в нижнее крайнее положение. В момент остановки ударного механизма 4 (или несколько позже) завершается разрядка гидравлического реле 37 времени, которое в конце своей работы воздействует поршнем на кулачок распределителя 35 и переключает позицию последнего. При этом напорная магистраль 30 соединяется через гидро- линии 39 и...
Установка для тепловой обработки железобетонных изделий
Номер патента: 1645163
Опубликовано: 30.04.1991
Авторы: Глущенко, Лисицкий, Моисеев, Худенко
МПК: B28B 11/00
Метки: железобетонных, тепловой
...объем камеры 1 и ее ограждающие конструкции, и далее через верхние выходы 8 теплообменников 7 по трубопроводу 9 с задвижкой 10 через патрубок 11 входа возвращается в нижнюю зону теплового аккумулятора 15. В зто же время может производиться и зарядка теплового аккумулятора 15 с помощью нагревательного эле-. мента 38. В этом режиме задвижки 10, 21, 34 и 37 и регулирующий клапан 26 открыты, Остальная арматура закрыта. Предварительный прогрев объема камеры 1 и ее ограждающих конструкций уменьшает общий расход теплоты на тепловую обработку на Ь О(г) (фиг. 2), где кривая 1 характеризует теплопотребление (Дж) при тепловой обработке иэделий в камере без предварителького прогрева ее объема и ограждающих конструкций, а кривая 2 -...
Устройство управления модулирующим диодом
Номер патента: 1644359
Опубликовано: 23.04.1991
Авторы: Егоров, Моисеев
МПК: H03C 3/02
Метки: диодом, модулирующим
...альный каскад 3 и первы параллельно подключены к пе структурна ва управле ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР дулирующим тель 1 параорого являетледовательно циальный каим выходным чник 5 посто- дифференций каскад 4 рвому источ 5 Ц. 16443595 подключен к модулирующему диоду 11 через импульсный диод 15, который через резистор 16 подключен к первому источнику 13 питания. Токовый переключатель 7 включает в себя транзисторы 17 и 18.Устройство управления модулирующим диодом работает следующим образом.Управляющий сигнал в виде последовательности импульсов поступает на вход 2. При низком уровне управляющего сигнала отпирается транзистор 18 токового переключателя 7, при этом транзистор 17 запирается. Отпирающий ток от...
Способ сличения шкал времени и устройство для его осуществления
Номер патента: 1644079
Опубликовано: 23.04.1991
Авторы: Бавыкина, Моисеев
МПК: G04C 11/02
Метки: времени, сличения, шкал
...определителя9 интервалов и импульс "знак", который может использоваться дпя регистра ции знака результата сличения соответствующим внешним устройством регистрации, а также через Формирователь 3осуществляет установку необходимогознака поправки, вводимой в корректор1.3. Если сигналы от формирователя 6и селектора 8 не совпадают во времени, то первый из них, появляющийся навыходе первого элемента ИЛИ 26 (Фиг.5),осу ествляет пуск дополнительного оп 55ределителя 9, а второй сигнал - отселектора 8 осуществляет его остановку, Первый сигнал устанавливает КЯтриггер 30 в единичное состояние, в результате обеспечивается Формирова-.ние сигнала "Стоп" на выходе второгоэлемента ИЛИ 32, Импульс с КЯ-триггера 30 через преобразователь 34,...
Способ определения отклонения диаметра отверстия детали от номинального методом обкатывания
Номер патента: 1643924
Опубликовано: 23.04.1991
Авторы: Василенко, Григоров, Моисеев, Свиньин
МПК: G01B 5/08
Метки: детали, диаметра, методом, номинального, обкатывания, отверстия, отклонения
...отверстия от номинального. 2 ил. Способ заключается в следующем.Размещают измерительный элемент 2 внутри контролируемого отверстия 1, совмещают нулевую отметку 4 на измерительном элементе 2 с отметкой 3 на поверхности и; - меряемого отверстия 1, деформирхют измерительный элемент 2 в диаметральном направлении до его соприкосновения с поверхностью измеряемого отверстия 1 в точке поотиволежашей отметке 3. Измерительный элемент 2 изготавливают легкодеформруемым, но при деформации не должна изме. няться длина его периметра. Далее проводят многократное обкатывани сдеформированным измерительным элементом 1 змеряемого отверстия 2 путем вращеня вектора деформации.При обкатывании происходип волновая деформация измерительного эле,ента 2 без его...
Устройство для рассеивания аэрозоля в закрытом помещении
Номер патента: 1643106
Опубликовано: 23.04.1991
Авторы: Марченко, Моисеев
МПК: B05B 9/04
Метки: аэрозоля, закрытом, помещении, рассеивания
...в тамбур помещения и подсоединяют к компьютеру 17 времени.На нижнем диске 4 помещают баллончики 5 и фиксируют их положение подпружиненными фиксаторами 16. Баллончики устанавливают так, чтобы отверстия клапанов 6 были направлены от центральной стойки 15,После выхода из помещения с животными или без них задают программу работы компьютеру 17 времени и включают выключатель 18.При поступлении электротока вал 7 реверсивного (малооборотного) электродвигателя 8 начинает вращаться, например, по часовой стрелке, При этом шестерня 11 вала 7 начинает вкручиваться в резьбовое отверстие 10 нижнего диска 4, который по стойкам 2 начинает подниматься вверх. Вместе с нижним диском 4 вверх поднимаются баллончики 5, скользя внутри подпружиненных...
Способ оценки проникновения веществ в клеточные суспензии
Номер патента: 1642342
Опубликовано: 15.04.1991
Авторы: Зинченко, Моисеев, Мусатов, Щетинский
МПК: G01N 24/08, G01N 33/483
Метки: веществ, клеточные, оценки, проникновения, суспензии
...и надосадочной жидкостисоответственноСпо соб о суще ств ля ют следующим о бразомЭритроциты выделяют из свежей донорской крови человека К 50 об.% 15эритроцитной массы добавляют 50 об%раствора следующего состава, мас.7.;Этиленгли коль (ЭГ) 5Метанол (мет) 5Диметилсульфо ксид 20(ДМСО) 5Натрийхлор БаС 1) 0,9Н О 84,1Приготовленные образцы суспензииэритроцитов помещают в ампулу сне ктрометра 51 МР, туда же вкладывают капилляр с эталонным растворомСоставэталонного раствора подбирают таким,чтобы при снятии спектра ЯМР эритроцитов на ядрах Н и натрия Иа иметьэталонные сигналы, не меняя капиллярв ампуле спектрометра,Для приготовления эталонного раствора используют тяжелую Д О, в которой растворяют следующие ВещестВа,Натриевая...
Машина непрерывного литья тонких слябов
Номер патента: 1639882
Опубликовано: 07.04.1991
Авторы: Васильев, Голосинский, Есаулов, Коржилов, Миршаков, Моисеев, Николаев, Пилюшенко, Поляков, Сопочкин
МПК: B22D 11/06
Метки: литья, непрерывного, слябов, тонких
...с валками 3 кристаллизатора, равном 1,3 - 1,6 межцентрового расстояния валков, при этом продольные огнеупорные плиты 4 выполнены профильными, например, с переходом в своей нижней части с вертикальной плоскости в нормаль к валкам 3 кристаллизатора на участке равном 0,1 - 0,2 диаметра валка.Машина работает следующим образом,Перед разливкой в кристаллизатор вводят затравку, а металлоприемник разогревают газовыми горелками до 1100 - 1200 С. Металл заливают при 1530 - 1545 ОС из стопорного ковша, оснащенного погружным стаканом с внутренним диаметром 50 мм. Жидкий металл заполняет на 2/3 полость, образованную торцовыми плитами металлоприемника и валками кристаллизатора,закрытую снизу затравкой, установленной на уровне осей кристаллиэатора....
Способ изготовления магнитопроводов электрических машин с обмоткой
Номер патента: 1638772
Опубликовано: 30.03.1991
Авторы: Дерюгина, Кунегина, Моисеев, Мордехай, Мусатова, Поляков, Тобольская, Шакай
МПК: H02K 15/10, H02K 3/30
Метки: магнитопроводов, машин, обмоткой, электрических
...оформляются.Токовый нагрев обмотки необходимо производить, не снимая усилия опрессовки, так как после съема давления опрессовки не обеспечивается необходимая плотность прилегания элементов обмотки друг к другу из-за наличия у проводников . сил обратной деформации (проводники отходят друг от друга). После токовой сушки при не-. обходимости производят сушку изделий в термошкафах.Для обеспечения большей монолитности обмоток для корпусной изоляции магнитопровода целесообразно выбирать полимер с температурой размягчения и полимеризации С, величина которой больше, чем температура С, при которой происходит, спекание проводников между собой. При этом сначала при температуре Спроисходит спекание проводников обмотки между собой, затем...

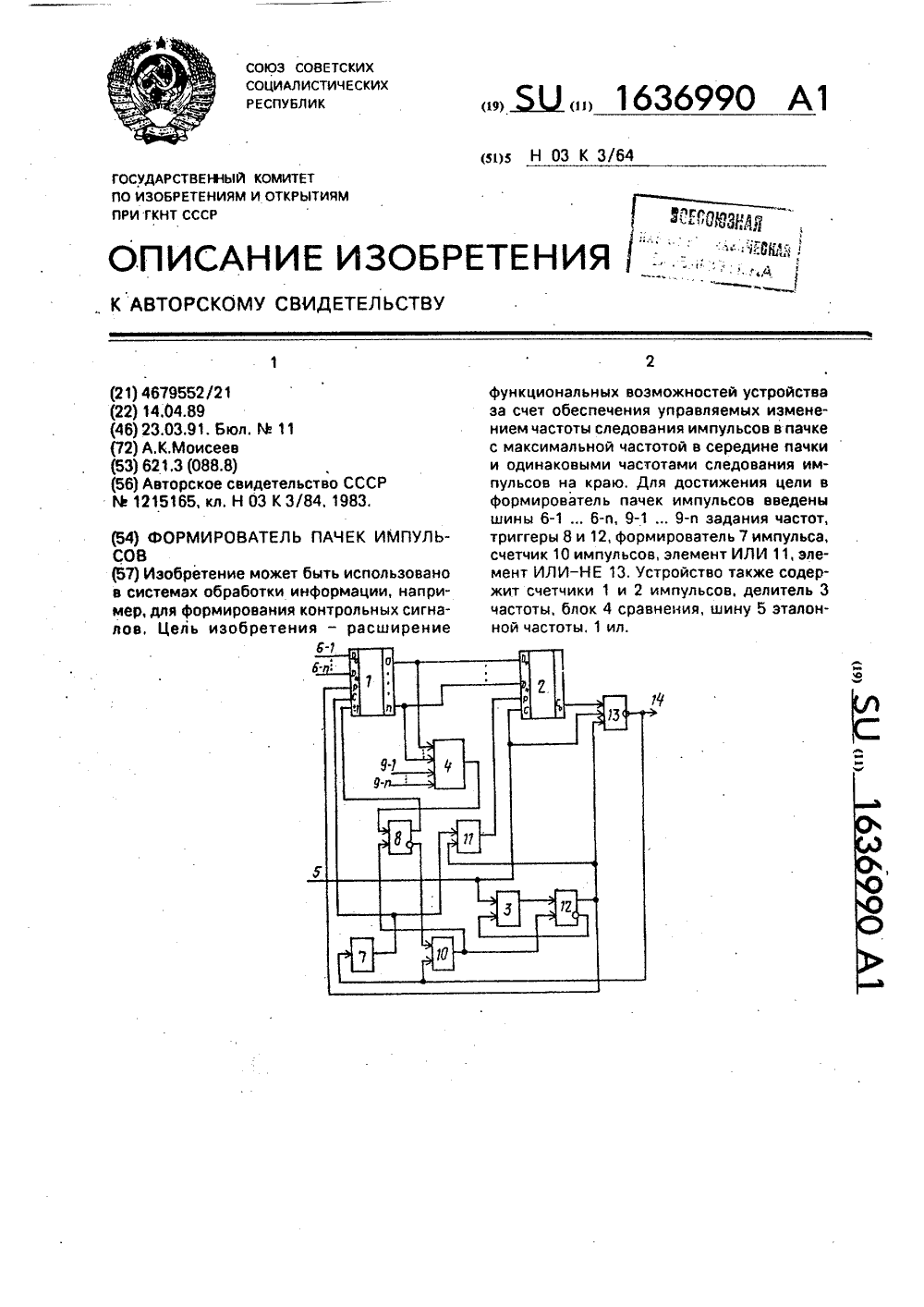

Формирователь пачек импульсов
Номер патента: 1636990
Опубликовано: 23.03.1991
Автор: Моисеев
МПК: H03K 3/64
Метки: импульсов, пачек, формирователь
...7 импульсов, который по перепаду из уровня логической "1" в логический "0" формирует импульс, уменьшающий положительным перепадом код на разрядных выходах счетчика 1, а положительным уровнем записывающий новыйкод в счетчик 2, Так как код в счетчике 2 уменьшается при каждом появлении импульса на шине 14, то время, за которое появляются импульсы, уменьшается от импульса к импульсу, т,е. частота следования импульсов на шине 14 увеличивается от импульса к импульсу. Процесс увеличения частоты следования импульсов на шине 14происходит до тех пор, пока после очередного уменьшения кода в счетчике 1 он не станет равен коду на шинах 9-1, 9-п задания частоты. При равенстве кодов на выходе блока 4 сравнения появляется положительный импульс,...
Устройство для контроля содержания магнитной фракции в потоке пульпы
Номер патента: 1636755
Опубликовано: 23.03.1991
Авторы: Атаманюк, Иванов, Моисеев, Насыров, Рассказова, Федоров, Харченко
МПК: G01N 27/00
Метки: магнитной, потоке, пульпы, содержания, фракции
...на.аженной на ньй из диамагнитного матер сторонне замкнутый полый цил снабженной подвижным сердеч вьгол неннь м в виде р ез ерв у а лонным раствором пульпы и с приводом 4, измерительныи 5, частотомер 6, блок 7 обр налов, у пр авляюций генер ато1 2 3 Составитель И. ПодольскийТехред М.Дидык Корректор Л.Пилипенко Редактор Л. Гратилло Заказ 812 Тираж 404 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 3 163675Устройство работает следующим образом,В исходном положении подвижный сердечник 3 находится внутри катуш 5 ки 1 индуктивности. По команде управляющего генератора 8 блок...
