Гершун

Номер патента: 1715068

Опубликовано: 28.02.1994

Авторы: Андрющенко, Будаковский, Гершун, Грицан, Сотников

МПК: G01T 1/203

Метки: детекторов, монокристаллов, основе, паратерфенила, сцинтилляционных

СПОСОБ ИЗГОТОВЛЕНИЯ СЦИНТИЛЛЯЦИОННЫХ ДЕТЕКТОРОВ НА ОСНОВЕ МОНОКРИСТАЛЛОВ ПАРАТЕРФЕНИЛА, включающий шлифовку и полировку торцовой поверхности сцинтиллятора со стороны выходного окна, предварительный изотермический отжиг с последующей упаковкой сцинтиллятора в герметичный корпус, отличающийся тем, что, с целью улучшения сцинтилляционных характеристик детекторов и повышения их устойчивости к воздействию механических и климатических нагрузок, полировку поверхности производят олигоорганогидридсилоксаном, а изотермический отжиг сцинтилляторов проводят при 100 - 120oС в течение 2 - 2,5 ч с нанесенным на отполированный торец слоем высокомолекулярного полиорганосилоксанового каучука с молекулярной массой (6 - 9)

Номер патента: 1746698

Опубликовано: 15.01.1994

Авторы: Андрюшенко, Гершун, Гринев, Кахидзе, Лебедева, Никулина, Сотников, Южелевский

МПК: C09G 1/02

Метки: полировальный, состав

ПОЛИРОВАЛЬНЫЙ СОСТАВ, содержащий абразивный наполнитель и полировальную жидкость, отличающийся тем, что, с целью улучшения сцинтилляционных характеристик и повышения выхода работоспособных детекторов, полировальная жидкость содержит низкомолекулярный полиорганосилоксановый каучук вязкостью 0,1 - 0,3 Па с и эфир ортокремнеивой кислоты и в качестве абразивного наполнителя - -оксид алюминия при следующем соотношении компонентов, мас. % :Низкомолекулярный полиорганосилоксановый каучук вязкостью 0,1 - 0,3 Па с 40 - 50Эфир ортокремниевой...

Номер патента: 1477106

Опубликовано: 30.12.1993

Авторы: Андрющенко, Гершун, Янкелевич

МПК: G01T 1/202

Метки: детектор, сцинтилляционный

...параметрам, обеспечивается достижение поставленной цели. Выход эа граничныепараметры приводит к ухудшению сцинтил1477106 Таблица 1 Параметры сцинтилляционных характеристик детекторов на основе монокристаллов Сз(йа) размерами 70 х 200 мм, изготовленных с различной толщиной промежуточного слояДе- тек- тор Примеры композиции Сцинтилляционные характеристики детекто- ов Толщиныпромежу- ТОЧНОГО слоя (при толщине слоя, отражателя б=3,5 мм),мм После испытаний на воздействие механических и климатических нагрузок С, УЕСВсветовойвыход С, УЕСВ световойвыход Внешний вид К энергетическоее разрешение9,6 1,6 10,8 1,8 расслоение отражателя без изменения9,2 1,7 1.7 9,4 ляционных характеристик (пример 5) и снижает сцинтилляционные...

Номер патента: 1699270

Опубликовано: 15.04.1993

Авторы: Гершун, Гринев, Сытник

МПК: G01T 1/20

Метки: детектор, сцинтилляционный

...нагрузок.Указанная цель достигается тем, что всцинтилляционном детекторе, состоящемиз контейнера, отражателя, узла выходногоокна, герметично соединенного с контейнером, сцинтиллятора, окно и сцинтилляторсоединены между собой элементом оптической связи, согласно изобретению, узел выходного окна выполнен в виде гофрированноймембраны с асимметричным гофром, больший уступ которого расположен в сторонугерметично вклеенного выходного окна,Уембрана с асимметричным гофромпридает узлу выходного окна подвижные,пружинящие свойства,Усилия, возникающие в мембране, благодаря асимметрии гофра действуют вдольоси детектора по нормали к выходному окнуи фиксируют элемент оптической связимежду окном и сцинтиллятором в постоянноподжатом...

Номер патента: 1685171

Опубликовано: 15.04.1993

Авторы: Андрющенко, Гершун, Гринев, Лебедева, Сотников, Шицель, Южелевский

МПК: G01T 1/202

Метки: детектора, оптической, связи, сцинтилляционного, элемент

...решением и известным,Как следует из табл.1, только при соотношении компонентов, соотве 1 стоующем предлагаемым параметрам, обеспечивается достижение поставленной цели. Выход эа граничные параметры приводит к образованию дефектов в оптическом контакте и снижению сцинтилляционных параметров детектора,П р и гл е р. Предлагаемая конструкция детектора была проверена на детекторах со сцинтилляторами на основе монокристаллов Ма(Т) размерами 30 х 63 мм. Была изготовлена партия детекторов в количестве 6 шт.В качестве элемента оптической связи использовалась клеевая композиция на основе полиорганосилоксанового каучука, содержащего 0,2 10 г/ат платины на 1 гполимера, а в качестве отвердителя - гидросилоксановый олигомер ОГС при следую 5 щем...

Номер патента: 1614676

Опубликовано: 23.03.1993

Авторы: Андрющенко, Гершун, Заславский, Лебедева, Никулина, Цитиль, Южелевский, Янкелевич

МПК: G01T 1/20

Метки: детектора, оптической, связи, сцинтилляционного, элемент

...частот 10-2000Гц с ускорением 5 д в течение 24 ч;воздействию температуры - 60 С в течение 3 ч и температуры+1500 С в течение 3 ч.5 Результаты испытаний приведены втабл, 2, в которой приведены сцинтилляционные характеристики детекторов до и после испытаний,Выход за граничные параметры (приме 10 ры 1 и 5) приводит к нарушению оптическогоконтакта и ри воздействии повышенных климатических нагрузок и снижению устойчивости сцинтилляционных характеристикдетекторов.15 П р и м е р 3, Была изготовлена партиядетекторов на основе монокристалловйа(Те) размерами 63 х 63 мм. В качестве элементов оптической связи использоваласьклеевая композиция на основе полиоргано 20 силоксанового каучука, содержащего...

Номер патента: 1612764

Опубликовано: 23.03.1993

Авторы: Андрющенко, Гершун, Гринев, Кравченко

МПК: G01T 1/20

Метки: сцинтилляционный, счетчик

...от этих частиц, в результате лишь частьсвета выйдет из элемента оптической связи.А при концентрации менее 0,25 мас, долейсветорассеивающие частицы не будут влиять на перераспределение (рассеяние) лучей света, идущих под разными углами, чтои приводит к ухудшению энергетическогоразрешения,Введение в соединение светорассеивающих частиц с размерами менее 0,25 мкмтехнически невозможно, что определяетсясвойством порошка, Если брать частицыкрупнее 0,5 мкм, то происходит более ин.тенсивное отражение света от поверхностиэлемента ептической связи и лишь некоторая часть света дойдет до фотокатода.В качестве порошкообразного светорассеивающего материала может быть использована окись магния, имеющаянаибольший коэффициент отражения,...

Номер патента: 1797993

Опубликовано: 28.02.1993

Авторы: Белов, Воронин, Гершун, Исаев, Недвига, Пархоменко, Приходько, Романовская, Цыбулев

МПК: B01J 21/06, C01G 53/04

Метки: никеля, оксида

...так как высокая степень термообработки вызывает, вероятно, спекание оксида никеля с цирконием с образованием неактивных структур типа тугоплавкой керамики и приводит к перерасходу энергоресурсов при синтезе, При атомном соотношении Н/2 г 30-650 и проведении термического разложения путем диспергирования водного раствора нитратов никеля и циркония в поток высокотемпературного воздуха при температуре в зоне реакции 820-1370 К достигается высокая степень взаимодействия оксида никеля с модифицирующим его цирконием (примеры 1-5, 10-13), что приводит к затрудненной восстанавливаемости оксида никеля, а следовательно к получению более стабильных и более активных каталитических контактов в реакциях органического синтеза, в сравнении"с...

Номер патента: 1526401

Опубликовано: 30.06.1992

Авторы: Гершун, Горишный, Горожанкин, Гринев, Литичевский

МПК: G01T 1/20

Метки: детекторов, сборки, сцинтилляционных

...слетоотражаницнх оболочек в детекторах данного типа на центрифугахэтого вида.Прн конструировании каждый тнпдетектора рассчитывается на перегрузки строго определенной величины (в зависимости от условий эксплуатации),поэтому Формирование светоотражающейоборчки нельзя проводить с линейнымиускорениями превышающими, иначе невыполнение этих условий приведет кбракуеНа фиг.1 и 2 показано устройство,для осуществления предлагаемого способа; на фпг.3 приледены зависимостиплотности набивки отражателя от массыкольца при вращении сборки на центрифуге с линейными перегрузками,Предлагаемьй способ включает следующие операции. Предварительно наданном типе центрифуги снимают зависимость плотности набивки порошкооб-раэного отражателя от массы...

Номер патента: 1711920

Опубликовано: 15.02.1992

Авторы: Баскаков, Гершун, Житник, Люлько, Самойлов, Соколовский, Ткаченко, Урусов

МПК: A61N 5/02

Метки: квч-терапии

...моугольного волновода, который .на варикап 15 происходит генерация КВЧ- колебаний, Частота генерируемых колебаний определяется в основном положением короткозамыкателя 2 в коаксиальном резонаторе 12. емкостью варикапа 15, зависящей от величины напряжения смещения на нем. В исходном состоянии короткозамыкатели 2 и 13 устанавливаются в положение, соответствующее минимальной частоте диапазона КВЧ- генератора, Начальное смещение на варикапе 15 устанавливается резистором йв и соответствует максимальной емкости варикапа; счетный вход шести- разрядного счетчика 34 второго генератора напряжения ступенчатой Формы закрыт элементом И ЗЗ, а на вход шестиразрядного счетчика 22 поступают импульсы с заданной, частотой с генератора тактовых импульсов...

Номер патента: 1687780

Опубликовано: 30.10.1991

Авторы: Батманов, Гершун, Кузнецов, Лепихов, Лещинский, Моисеев, Петухов, Селезень, Чепенко

МПК: E21C 41/18

Метки: выбросоопасных, газообильных, пластов, разработки

...уклоном 9. Соединя ют промежутс ч ный вентиля ционный уклон 9 с воздухоподающими полевыми штреками 5 обеих лав при помощи гезенков 10, в которых размещают входные концы трубопроводов 11, и направляют за счет общешахтной депрессии в эти трубопроводы часть свежей струи с полевых штреков 5 для подсвежения исходящей струи соответствующей лавы иг.2 и 3),При этом промежуточный вентиляционный уклон 9 проводят первоначально с полевого вентиляционного ш река 2 первого яруса,Г 1)ГГт)иви лав дс)ух сс 1;+;,), ).)уСОВ Г)СУ)ЦЕСС ВЛ Я К)Т ПУТЕМ Г) ОДС)ОДЗ С С)с".л. Г и струи с центрального уклона по полевому 5 и пластовому 4 упрекам и отвода исх)дашей 5 по соответствующим вентиляционнымштрекам 6 и 8 на промежуточнь)й вентиляционный уклон 9,...

Номер патента: 1627733

Опубликовано: 15.02.1991

Авторы: Андреев, Гатауллин, Гершун, Колюпанов, Лепихов

МПК: E21F 7/00

Метки: горного, дегазации, массива, надрабатываемого, пласта, разрабатываемого

...1 ПДН)1 ЕГС КОЛИГС Тца МС т, Ц В (,ЕСсп(ПЦС - ГОСЯ ИЗ Р )З РУЖДс)М ГС УЧаГтКа ПЛСета, ;10 выходскважины за преДелы рдзгруждс.мого уч;ггт-:); 1 о О ,и(, . ),), Д(л)(11 кк(" с 5 г с) бо; у псгсу(,- (Цдя 1)31;1(П,:; 151 С КВаЖИН)331 ИЛ.опредссз 5 е. 1.3 .) (.ИР между цими.Псгг.г ( Г:(дг)Ы ц 1 Тр.)ГК В) Жгцв . ( .Г"Г ГРЕСЦИ 1 В(г 1.О 00 е сс)гт)Р ггтцует рааме -Т,ЛП(Р:г(ЬО ,1(;С С К 13 1 Ж(Ц;3 1 СЗГ ТПРУЕТ ЛЕТа 1, :1 я нСП И И С(,(, 1 Нг (-Я 1,.0;3 ГС ПРЕС. СИОП 1 ггц цд цу 1 ц Во( ".ОПЧЦР ГО МРТаНО в г 1 ) нокд 111 рО( тдццои р .Г(С)Й УЛЕЦГ)ГНОИ 1 РПН 1 УГ Г"Пяснц; 1 ГЕрМЕтцЗр СН) ц; ВРППЧ(ну,дгуЫ, 1; с(111(зсвсп(3 гОСОбд позвол 5(с Г по)п 1( ( Гь . Йс)ект 1 цсз с ть дс Гд 3 адии ндрд бстаццгГО ГорцоГ(1 1 гс ив 3 зг Счет Обсираж 276...

Номер патента: 1594145

Опубликовано: 23.09.1990

Авторы: Белов, Воронин, Гершун, Недвига, Пархоменко, Приходько, Романовская, Цыбулев

МПК: C01G 53/04

Метки: никеля, оксида

...которые не успевают слитьсяв крупные кристаллиты, чем достигается высокая дисперсность получаемогопорошка оксида никеля.25При температуре в зоне синтеза970-1250 К и концентрации полиакриламида в растворе 0,1-0,8 г/л (опыты1-3) температура восстановления невыше 550 К, размеры частиц лежат винтервале 27-74 нм и дефицит кислорода в оксиде составляет 0,05-0,8 ат,Е,При увеличении концентрации полиакриламида резко возрастает размер частиц, что приводит к росту температурыначала восстановления более 550 К) 35И снижению химической активности.При снижении концентрации добавки0,1 г/л (опыт 10) химическая активность падает из - за увеличения разме,ра кристаллитов и отсутствия дефицита 10кислорода, При повышении температуры1250 К (опыт б)...

Номер патента: 1583637

Опубликовано: 07.08.1990

Авторы: Андреев, Гатауллин, Гершун, Колюпанов, Лепихов

МПК: E21F 7/00

Метки: горного, дегазации, массива, разгружаемого

...25 уровня 6. Участок трассы скважины 11 от устья до ограничивающего уровня 8 включительно герметизируется, а скважина 11 подключается к дегазационному трубопроводу 14. Расстояние г между скважинами 11 должно приниматься менее Я - ширины проекции зоны 4 опережающей трещиноватости на продольную ось вентиляционной выработки 2. В исследованных условиях значение величины Б составило 11,2-29,7 м,Подвигание лавы 1 сопровождается .перемещением поверхности 2, которая набегает на скважину 11, и незагерме" тизированный участок ее трассы оказы вается в зоне 9, промежуточного ксллектора, С этого момента скважина 15 начинает каптировать метан, выделяющийся через зону 4 опережающей трещиноватости из разрабываемого пласта и угольных...

Номер патента: 1550136

Опубликовано: 15.03.1990

Авторы: Андреев, Гершун, Лепихов

МПК: E21C 39/00

Метки: давления, зоны, опорного, ширины

...к горномуделу и иредназначено для контролянапряженно-деформированного состояния массива на угольных шахтах.Цель изобретения - повышение безопасности работ на выбросоопасных пластах.На фиг. 1 показана схема реализации способа; на фиг. 2 - схема расположения скважин.Схема содержит опережающую выра- ботку 1, скважины 2, очистной забой 3, эпюру 4 горного давления,Способ осуществляют следующим образом. Из опережающей очцсной забой подготовительной выработки 1 проходят скважины 2 в плоскости напластования. Скважины 2 располагают параллельно очистному забою 3. Расстояние.от очистного забоя до скважин в плоскости напластования выбирают таким образом, чтобы первоначально скважины 2 располагались вне зоны влияния очистного забоя 3. Для лучшей...

Номер патента: 1548467

Опубликовано: 07.03.1990

Авторы: Андреев, Гатауллин, Гершун, Карнаух, Колюпанов, Лепихов, Шумко

МПК: E21F 5/00

Метки: борьбы, воздействия, выбросами, газовыделением, зону, многостадийного, обрушениями, призабойную, пылеобразованием, температурой, толщи, угленосной

...соединительного рукава 7. При дальнейшем приближении очистного забоя 2 к устью скважины 4 на расстояние а = ч с где ч - скорость подвигания очистного забоя 2; е, - время, необходимое для нагнетания в скважину и отверждения синтетических скрепляющих материалов, скважина 440 отключается от дегазационного трубопровода б и в нее нагнетаются синтетические скрепляющие материалы через систему 8. При приближении очистного забоя 2 к устью скважины 5 на рассто 45 яние а + а = ч+ ч е где С и С- время, необходимое на нагнетание в скважину пылесвязывающих растворов и хладагентов, скважина 5 отключается от дегазационного трубопровода б и к ней подключается система 9 нагнетания пылесвязывающих растворов. После закачки в скважину расчетного...

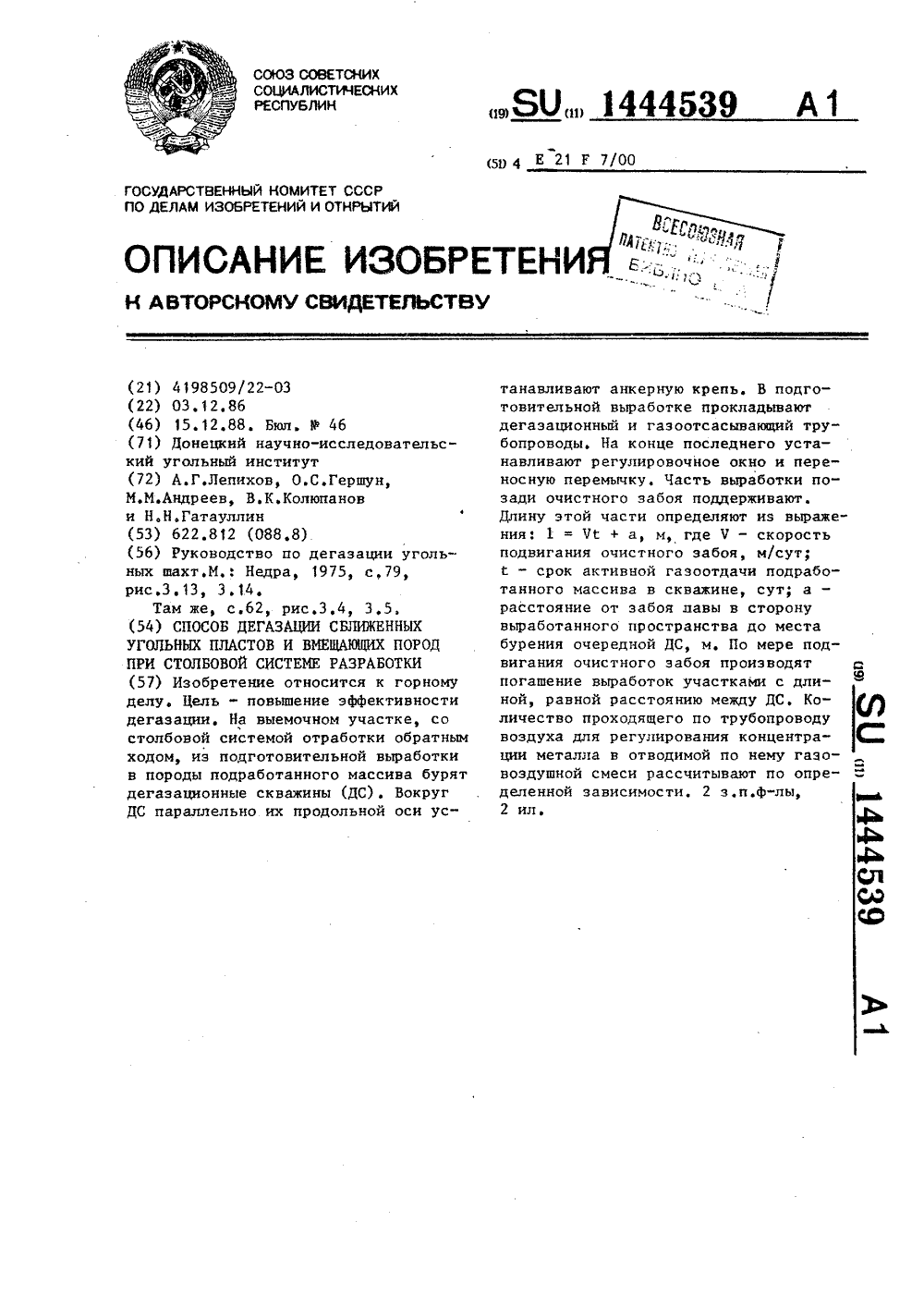

Номер патента: 1444539

Опубликовано: 15.12.1988

Авторы: Андреев, Гатауллин, Гершун, Колюпанов, Лепихов

МПК: E21F 7/00

Метки: вмещающих, дегазации, пластов, пород, разработки, сближенных, системе, столбовой, угольных

...интенсивностью снижения ее дебита или кон" 50центрации метана в газовоздув.ной,смеси до. величин, при.которых дальнейшая эксплуатация скважины нецелесообразна. С целью обеспечения эффек-,тивного проветривания тупиковой части выработки.и регулирования в допустимых.пределах концентрации метана в гаэоотсааывающем трубопроводе в. лС 9, и +тргоСв+ Ярь,СтДолСрасходы воздуха, поступающего в трубопровод из выработанного пространстваиз-за перемычки, изпризабойного пространства лавы в тупиковую часть гыработки и с утечками через выработанное пространство в тупиковую часть выработки;концентрация метанав газовоэдушных смесях, поступающих извыработанного пространства непосредственно в трубопровод, в тупиковуючасть выработки и висходящей струе...

Номер патента: 1407777

Опубликовано: 07.07.1988

Авторы: Акастелова, Афонин, Гершун, Фисун, Эбич

МПК: B24D 3/22

Метки: абразивного, инструмента, масса

...массы полировального инструмента полируют хрустальные элементы типа Шатон, Качество полирования оценивают по классу шероховатости обрабатываемой поверхности спомощью профилографа-профилометра модели 201.П р и м е р 1 (известный). Готовятабразивные массы (по приведенному режиму) на основе комбинации предельного и непредельного каучуков (СКИС АРКИи СКЭП), содержащие вулканизирующий агент (серу), абразивный наполнитель (диоксид циркония).П р и м е р ы 2-6. Готовят абразивные массы на основе комбинациикаучуков (СКИС-ЗО, АРКИи СКЗП),серы и каптакса, содержащие в качестве абразивных наполнителей оксид железа (отход сталетравильного процесса) и добавку диоксида циркония скубической формой кристаллов, полученную плазмохимическим...

Номер патента: 1364691

Опубликовано: 07.01.1988

Авторы: Гершун, Загаренко, Маслюк

МПК: E21B 17/046

Метки: буровой, став

...им пазов 3 на другом конце штанги, При размещении выступов 2 одной штанги в пазах 3 другой штанги образуется соединение типа ласточкин хвост.На одном из концов штанги 1,в ее полости установлена с возможностью осевого перемещения втулка 4, жестко связанная с расположенным в поло сти штанги 1 трубопроводом 5, имеющим соединительные муфты 6. На втулке 4 установлены уплотнительные элементы 7, а свободный конец трубопровода расположен в направляющих 8.Соединение штанг в буровой став производится путем поперечного надвигания очередной наращиваемой штанги 1 на концевую штангу бурового става, во время которого происходит 40сочленение выступа 2 с пазом 3 предшествующей секции.При достижении соосности соединяемых штанг производят осевое...

Номер патента: 1239333

Опубликовано: 23.06.1986

Авторы: Бакулин, Гершун, Карагодин, Куклин, Лепихов, Патрушев, Проявкин, Чепенко

МПК: E21C 41/04, E21F 5/00

Метки: боковыми, залегающих, мощности, неустойчивыми, пластов, пологих, породами, разработки, свите, средней, тонких, угольных

...1, СПОСОБ РАЗРАБОТКИ ТОНКИХ И СРЕДНЕЙ МОЩНОСТИ ПОЛОГИХ УГОЛЬНЫХ ПЛАСТОВ, ЗАЛЕГАЮЩИХ В СВИТЕ С НЕУСТОЙЧИВЫМИ БОКОВЫМИ ПОРОДАМИ, при панельной подготовке шахтного поля, включающий проведение основных штреков, центральных и фланговых полевых наклонных выработок, отработку панели ярусами по простиранию, проведение ярусных вентиляционных штре 4 Е 21 С 41/04; Е 21 11239333 Составитель В. ПушкарскийТсхрсд И. Верее Корректор М. МаксимишиаспТираж 470 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушскан наб., д. 415Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4 Редактор И. Шу,.лаЗаказ 3369/30 Изобретение относится к горной промышленности и предназначено для разработки угольных тонких и...

Номер патента: 1125386

Опубликовано: 23.11.1984

Авторы: Гершун, Куклин, Лепихов, Остапенко

МПК: E21F 7/00

Метки: дегазации, пластов, пологих, свиты, тонких

...пластов нижние части дегазационных скважин, расположенные в зоне беспорядочного обрушения, тампонируютНа фиг,1 представлена технологическая схема дегаэации свиты пластов при восходящем порядке отработ. ки их лавами по восстанию деленияпластов на горизонты и блоки, а 10 также подгориэонты с помощью. центральных и Фланговых наклонных выработок; на фиг.2 - вертикальный разрез по линии аЪ по падению яодрабатываемой угленосной толщи.15 Способ осуществляется следующимобразом.Над нижним газоносным пластом про-водят групповые наклонные выработки 1 - 3 в середине блока и фланговую 4 сбойку. От выработок 1 - 3 ведут основные транспортные полевые5 и б и основной пластовой 7 штреки,Отработку горизонта производят покомбинированной системе...

Номер патента: 1049675

Опубликовано: 23.10.1983

Авторы: Балычев, Бухны, Гершун, Дусавицкий, Ивонин, Камбулов, Сергеев, Чолак

МПК: E21F 7/00

Метки: дегазации, толщи, угленосной

...бурение встречно-направченных скважин 5 из подготовительных выработок 2 и 3 на сбли- ЗО женный пласт 6. Устья скважин 5 гер.метизируют и нагнетают в них жидкостьв гидродинамическом режиме до образования в угленосной толще трещингидросбоек 7, связывающих между со" .35 бой все пробуренные скважины и источники газовыделения выемочногоучастка: разрабатываемый пласт 1,вмещающйе породы 8 и сближенныйпласт,б. Образование гидросбойкимежду скважинами определяют по падению давления нагнетаемой жидкости,После окончания рабОт по нагнетанию,жидкости производят осушение уголь ного массива. С этой целью осуществляют подачу сжатого воздуха в сква",жины 5 и оттесняют жидкость черезтрещины"гидросбойки 7 в пластовыескважины 4, из которых...

Номер патента: 941621

Опубликовано: 07.07.1982

Авторы: Алейников, Балычев, Гершун, Дусавицкий, Монмарев, Свитлак, Сергеев, Сторчак, Финько

МПК: E21F 5/00

Метки: дегазации, пластов, сближенных, угольных

...подготовительные выработки 2 и 3 выемочного участка. Встречно направленные газоотсасывающие скважины 4 бурят из выработок 2 и 3 на сближенный пласт 5, чтобы точки пересечения сближенного пласта скважинами находились за зоной опорного давления на расстоянии не менее 30 м от стенок выработки 6, затем бурение их сближенному пласту ведут до пересечения линий забоев скважин 4. Контроль пересечения линий забоев скважин производят методом магнитной интероскопии с применением аппаратуры контроля ширины целика. Устья скважин 4 герметизируют, и проводят нагнетание в них жидкости в гидродинамическом режиме для образования систем трещин 7, связывающих между собой источники газовыделения выемочного участка: сближенный пласт 5, вмещающие породы 8 и...

Номер патента: 936370

Опубликовано: 15.06.1982

Авторы: Гершун, Козленко, Соколовский, Яцуненко

МПК: H03B 9/12

Метки: генератор, сверхвысокочастотный

...8 и установлена аксиально на внешнем проводнике 9 отрезка коаксиальной линии 6 и соединена первым концом со второй клеммой 10 источника питания, а вторым концом - с центральным проводником 5 отрезка коаксиальной линии 6, который вы. полнен в виде трубки, при этом полупроводниковый диод 1 установлен в полости трубки.Сверхвысокочастотный генератор работает следующим образом.Напряжение с клемм 7 и 10 источника питания, через центральный. проводник 5 отрезка коаксиальной линии б.и отрезок волновода 2 поступает на полупроводниковый диод 1, Сверхвысокочастотные колебания, генерируемые полупроводниковым диодом и сверхвысокочастотные колебания принимаемого сверхвь 1 сокочастотного сигнала, поступающего по отрезку волновода 2,...

Номер патента: 877447

Опубликовано: 30.10.1981

Авторы: Гершун, Дрягин, Козлов, Паршин

МПК: G01R 23/02

Метки: волномер, квазиоптический

...волномере.В силу того, что измерение в предлагаемом волномере производится приоднократной настройке резонатора, нарезультаты измерений не влияет.нестабильность источника излучения, которая в известных волномерах приврдито к дополнительной ошибке измерения. Квазиоптический волномер, содержащий резонатор Фабри-Перо, образованный первым неподвижным зеркалом и вторым зеркалом, установленным с возможностью перемещения вдоль оси резонатора и соединенным с первым измерителем перемещения, о т л и ч а ю щ и й" с я тем, что, с целью повышения точности измерения, в него введены третье зеркало и второй измеритель перемещения, при этом третье зеркало установлено за резонатором на расстоянии не более длины волны от первого зеркала с...

Номер патента: 844498

Опубликовано: 07.07.1981

Авторы: Волощенко, Гершун, Коткова, Сидельников, Соболев

МПК: B65D 88/64

Метки: разрушения, сводовсыпучего

...выпускного отверстия бункера. Рамка состоит из соединенных поперечной балкой рычагов 4 с шарнирами 5, которые соответственно прикреплены к ползунам 6, размещенным в горизонтальных направляющих 7, прикрепленных к перекрытию (днищу бункера).Рабочие концы поворотных рычагов 4 скошены параллельно скошенным краям выпускного отверстия бункера. Ползуны соединены с приводом 8, который можно включить с пульта управления.Работает устройство следующим обра зом.В исходном положении поворотная рамка 3 устанавливается так, что рабочие концы рычагов 4 с поперечной балкой опираются на скошенный край выпускного отверстия, не мешая выпуску материала. При образовании свода над выпускным отверстием просыпание материала прекращается.С пульта управления...

Номер патента: 822886

Опубликовано: 23.04.1981

Авторы: Гершун, Гуськов, Пархоменко, Цыбулев

МПК: B01J 37/00

Метки: метанола, приготовления, синтеза, цинкмедьалюминиевогокатализатора

...лов происходят одновременно в азотоводородной смеси.Пассивацня высокодисперсных частиц катализатора также происходит быстро, Дпительность процесса от ввода нитратов металлов в реактор до выгрузки запассивированного высокодис. персного катализатора составляет несколько секунд. Катализатор, полученный по предлагаемому способу, обладает повышенной, по сравнению с известным, активностью, так цри температуре 250 С и давлении 50 х 10н/м активность его равна 3,4 мл метанола в час на 1 мл катализатора.Получение катализатора по предлагаемому способу проводят путем распыления водных растворов нитратов меди, цинка и алюминия в азотоводородную смесь, удельная энтальпия которой равна 4,0 - 7,5 кДж/г.Водород дозируют в соотношении медь: вв дород от...

Номер патента: 763676

Опубликовано: 15.09.1980

Авторы: Бушев, Гершун, Котылев, Пушкин

МПК: G01B 9/02

Метки: интерференционный, спектрометр

...два интерферирующих между со.бой пучка,30Пучок, прошедший светоделитель 3, отра.жается от решетки 7, зеркала 8, решетки 6и проходит светоделитель 3. Другой световойпучок, отразившийся от светоделителя 3, отражается от решетки 6, зеркала 8, решетки 7,отражается от светоделителя 3 и пространственно совмещается с первым пучком. Далее весьсветовой пучок объективом 2 фокусируетсяв плоскость диафрагмы 5 и конденсором 14яаправляется на фотоприемник 15.Зарегистрированная в данном приборе спектрограмма 8Я пропорциональна первойпроизводной спектральной плотности светово.го потока, падающего на спектрометр, подлине волны Ъ45При регистрации спектров поглощения исследуемых веществ, например газов, кюветас веществом помещается между...

Номер патента: 754199

Опубликовано: 07.08.1980

Автор: Гершун

МПК: G01B 7/00

Метки: емкостной, перемещений

...с направляющей втулкой 12 штока 10,Преобразователь работает следующим образом. При перемешении штока 10, связанного с контролируемым объектом (на чертеже не показан) а также жестко соединенных с ним фланца 6 и стержней 7 меняется общая электрическая емкость преобразователя, определяемая зоной перекрытия стержней 7 и проточек 5.С помошью резьбы на концах стержней 7 и гаек 9 каждый иэ стержней может быть либо повернут вокруг. своей оси на требуемый угол, либо, сохраняя угловое положение неизменным, индивидуально изменять глубину введения стержня в проточку.В случае одинаковой глубины введения всех стержней 7 емкость преобразователя при лере. маймнин штока 19 будет изменяться но линей.мому закону, а если глубина введения различна, ю...

Номер патента: 712772

Опубликовано: 30.01.1980

Авторы: Бушев, Гальцев, Гершун, Поспелов, Пушкин, Федорищев

МПК: G01R 23/16

Метки: анализатор, оптический, пространственных, частот

...3, объективов 4 и 5, дифракционной решетки 6 и выходной щели 7;объектива 8, интерферометра, состоящегоиз светоделителя 9, концевых зеркал 10 и 11 и компенсатора 12, проектирующей оптической системы, состоящей из объективов 13 и 14, фотоизображения 15, объектива 16 и фотоприемника 17.5Оптический анализатор пространственных частот работает следующим образом,Свет от источника 1 сплошного спектра проектируется объективом 2 на входную щель 3 монохроматора, состоящего из объ ективов 4 и 5 и дифракционной решетки 6. Монохроматическое излучение, выделяемое монохроматором, проходит выходную щель 7, являющуюся одновременно входной полевой диафрагмой интерферометра, и через 15 объектив 8 параллельным пучком падает на светоделитель 9...
