Моисеев

Номер патента: 1383479

Опубликовано: 23.03.1988

Авторы: Алексанян, Галахов, Моисеев

МПК: H03K 17/567

Метки: ключевое

...входныхклеммах 10 и 11 устройства формируютсяразнополярные импульсы напряжения, Ключевой элемент 6 открывается положительным импульсом и закрывается отрицательным,При этом в одной из половин первичной обмотки трансформатора 1 протекает ток, который индуцирует во вторичной обмотке трансформатора импульс напряжения той или иной полярности, которыйснимается с выходных клемм 12 и 13 устройства.Из-за различия во временах включенияи выключения биполярного транзистора 8ключевого элемента 6 в переходном процессе25 За счет нелинейности емкости обратновключенного варикапа 3 несмотря на внесение определенной задержки включения на начальном этапе переходного процесса процесс нарастания напряжения на затворе полевого транзистора осушествляется форси...

Номер патента: 1381582

Опубликовано: 15.03.1988

Авторы: Моисеев, Телень, Юдкин

МПК: G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...отклонения луча ЭЛТ, создаваемая неточным расположением отклоняющих катушек под углом 90 относительно друг друга.Для уменьшения ошибки позиционирования луча, вносимой неортогональности обмоток Х, У отклоняющей системы, необходимо н напряжение коррекции Х ввести составляющую напряжения отклонения по ои У - (и), а н напряжение коррекции У включить составляющую напряжения отклонения по оси Х - ис,). Г 1 ри этом, учитывая выражения ( ) и (2), выходные сигналы отклонения, включающие в себя сигналы коррекции геометрических искажений и сигналы коррекции цеортогональности обмоток, должны имеь вид:ссс,=и, - Чг(А) и,+ (ис,);ссс,= - и - Ч(А) и)сс(и,и).Ус гройстно работает следующим образом.тклоняющие синалы ии и, с входов 5 и 6...

Номер патента: 1379590

Опубликовано: 07.03.1988

Авторы: Моисеев, Шабайкович

МПК: G01B 5/14

Метки: между, путей, расстояний, рельсами

...составных рычагов 2, скрепленных 20 между собой вставленными в продольные пазы винтами 3, обеспечивающими регулирование по длине рычагов 2.На концах рычагов 2 закреплены фторопластовые башмаки 4, имеющие форму 25 полуцилиндра. Снизу к раме 1 прикреплены два регулируемых по длине рычага 5, имеющих продольные пазы, через которые проходят винты 6, связывающие их с рамой 1. На рычагах 5 30 установлены на шарикоподшипниках 7 измерительные ролики 8 и 9. Ось ролика 9 может перемещаться в пазах рамы 1 эа счет действия пружины 10 механизма раэжима роликов 8 и 9. К рамеприкреплены два разжимных хомута 11, в которых установлен регистрирующий узел, выполненный в виде краскораспылителя.40Нажимной элемент баллона 12, в котором содержится краситель в...

Номер патента: 1377833

Опубликовано: 28.02.1988

Авторы: Кочурин, Моисеев, Ткачев

МПК: G05D 16/06

Метки: давления, регулятор

...с полостью через отверстия15, а также через отверстие 17, приперемещении регулируемого дросселя16, регулирующий винт 18 для настройки регулятора на заданное давление вполости В. 2 ил,2В исходном состоянии давление во всех полостях регулятора усреднено. Чувствительный элемент 2 находится в крайнем верхнем, а поршень 12 - в крайнем нижнем положениях (фиг.2). При включении компрессора давление в полостях В и Б уменьшается, а в полости А увеличивается, Газ через дроссель 16 и отверстие 1 поступает в полость Д, По достижении в этой полости давления на 10-15% меньше давления в полости А, клапан 3 перемещается вверх и отходит от седла 6, соединяя полость высокого давления с полостью Д. Под действием возросшего давления клапан 3...

Номер патента: 1377678

Опубликовано: 28.02.1988

Авторы: Дьяченко, Ерфилов, Кудряшова, Моисеев

МПК: G01N 11/00

Метки: вязкости, жидкостей

...обеспечения условия диабатичности скачков давления время Т выбирается достаточным для установления термодинамического равновесия в жидкостипосле положительного скачка давления,но меньшим постоянной времени установления температурного равновесиямежду измерительной камерой 1 и исследуемой жидкостью 9,При возникновении положительногои отрицательного скачков давления резиновый податливый чехол 11 обеспечивает изотропное сжатие и расширение исследуемой жидкости 9 в датчике2, а плунжерный разделитель 12 обеспечивает плоское сжатие и расширение жидкости в датчике 3.Измерение адиабатических скачковдавления и фронтов его изменения осуществляют в датчиках 2 и 3 измерениявязкостей датчиками 4 давления и измерителями 5 давления, измерителями6...

Номер патента: 1375595

Опубликовано: 23.02.1988

Авторы: Александров, Волкова, Козлов, Кочерба, Моисеев, Тетерин, Цагина

МПК: C03C 17/22

Метки: материал, покрытий, просветляющих

...диапазоне спектра (120-800 нм),Изобретение относится к материалам для просветляющих покрытий с низким показателем преломления, работающим в широкой области спектра, предпочтительно в УФ"диапазоне, и можетбыть использовано в кино-, фотоаппаратуре, а также в диэлектрическихзеркалах полифункционального назначения.10Цель изобретения - повышение климатической и механической прочности.Твердые растворы описываемого ма-териала синтезируют из соли лития иоксида скандия (111) путем обработкиплавиковой кислотой с последующейфильтрацией, отмывкой от ионов Р",сушкой полученных продуктов при 150 С,дополнительной гомогенизации в спирте и спеканием просушенной смесифторидов в виде таблеток при 500 Св токе аргона,Для получения готового продукта,...

Номер патента: 1375251

Опубликовано: 23.02.1988

Авторы: Гюнтер, Итин, Кленин, Копысова, Котенко, Мальцева, Метерский, Моисеев

МПК: A61B 17/58

Метки: остеосинтеза

...на боковых сторонах костных отломков. Устройствоудерживают в этом положении 20-30 с,За это времяв связи с контактнымонагреванием никелида титана до 35, С,проявляется эффект памяти формы его,при этом лепестки 2 пластины 1 расходятся в разные стороны и врезаются в стенки костно-мозгового канала, а кольцевидные захваты 3 плотно обхватывают с боков костные отломки, обеспечивая одновременно более глубокое врезание лепестков в стенку костномоэгового канала. При этом кость оказывается фактически зажатой с двух сторон: между лепестками 2, находящимися в костно-мозговом канале, и коль цевидными захватами 3, расположенными на поверхности кости. За счет этого обеспечивается очень прочная фиксация костных отломков.В случае, например,...

Номер патента: 1374388

Опубликовано: 15.02.1988

Авторы: Корнеев, Коростелев, Моисеев, Соколов, Соловьев

МПК: H02P 5/00

Метки: постоянного, электропривод

...сравниваемых частот 2, иЧастота Гц получается изменением фазового сдвига сигнала Йц на величину, пропорциональную отключению скорости вращения вала исполнительного двигателя 5, повышая тем самым устойчивость устройства.В установившемся режиме частоты Г = Гц или периоды этих частот Т =Тц) поэтому отклонение скорости можно выявить, сравнивая период Тц измеренной частоты с периодом Т . Для этого из периода Тц вычитается интервал времени Т . Это необходимо для ввода в устройство начального сдвига между 2 ци Г, который необходим для выявления отрицательной разности сравниваемых периодов в случае увеличения скорости по сравнению с установившимся значением.В установившемся режиме (Г = Г ) разность между Тц и Т расширенная в К раз, равна...

Номер патента: 1374193

Опубликовано: 15.02.1988

Авторы: Зыбин, Моисеев, Науменко

МПК: G05D 16/20

Метки: агрегатами, насосными

...сигнал, соответствующий меньшему значению расхода, что приводит к уменьшению расхода (1-2)-го насосного агрегата, азатем аналогичным образом происходит уменьшение расхода на других насосных агрегатах.Прерыватель 19 сигналов в этом случае работает следующим образом.Как только на насосном агрегате привод начинает вращаться в сторону уменьшения расхода насосного агрегата, одновременно начинает вращаться связанный с приводом тахогенератор 24, что приводит к росту напряжения на его выходе. По превышении напряжением на выходе тахогенератора 24 величины опорного напряжения задатчика 26 срабатывает пороговое устройство 25, на выходе которого напряжение становится равным по величине "0", что снимает разрешающий сигнал с входа схемы И 21...

Номер патента: 1374160

Опубликовано: 15.02.1988

Авторы: Воронов, Гузенко, Моисеев

МПК: G01T 1/22

Метки: детектор, черенковский

...движущихся в противоположных направлениях.Противоположные грани радиатора 1 выполнены прозрачными и соединены с одним и другим, дополнительным, фотоэлектронными умножителями 4 и 5 с помощью световодов 2 и 3, причем один из фотоэлектронных умножителей5 подключен к разрешающему входу электронной схемы б пропускания, а другой - к запрещающему входу.Черенковский детектор работает следующим образом.Исследуемая частица, движущаяся (по чертежу) в направлении сверху вниз, излучает черенковское излучение, которое собирается световодами 2 и 3 на фотоэлектронные умножители 4 и 5, причем выход фотоэлектронного умножителя 4 подключен в данном случае к разрешающему входу схемы 6 пропускания (вход 1), а фотоэлектронный умножитель 5 - к запрещающему...

Номер патента: 1373539

Опубликовано: 15.02.1988

Авторы: Моисеев, Протасьев

МПК: B24B 3/60

Метки: режущих, шлифования, элементов

...торцов режущих элементов из упругого материала,Целью изобретения является повышение качества обработки,На чертеже изображена схема устройства для шлифования режущих элементов из упругого материала.Режущие элементы 1, выполненные из упругого материала, собирают в пакет (не обозначен), имеющий, например, при изготовлении иглофрез форму полого цилиндра, опрессовывают пакет с внутренней стороны цилиндра и закрепляют опрессованные концы режущих элементов сваркой или связующим составом. Пакет устанавливают на оправку 2. Для устранения биения обрабатываемых участков режущих элементов 1 пакет может быть предварительно прошлифован по наружному диаметру. Между шпинделем (не показан) абразивного круга 3, ось которого параллельна оси оправки 2,...

Номер патента: 1371882

Опубликовано: 07.02.1988

Авторы: Моисеев, Поцелуев

МПК: B24B 33/06

Метки: диаметра, отверстия, процессе, хонингования

...4, на которой расположенообразцовое кольцо 5, кинематически связана посредством шлицевого соединения с основанием 1 и опирается на пружины 6, помещенные в углубления основания 1. Шлицевая гнлумуфта 7 кинематически связана соснованием 1 и опирается на пружину 8, другой конец которой размещен в основании .Рабочая поверхность полумуфты 7 покрыта для лучшего сцепления фри кционнымматериалом 9. На основании 1 и платформе 4 размещена нормально разомкнутая контактная группа 10. Формула изобретения Способ контроля диаметра отверстия впроцессе хонингования, заключающийся в фиксации достижения заданного размера по 35повороту образцового кольца, отличающийся тем, что, с целью повышения точности контроля, образцовому кольцу сообщают вращение...

Номер патента: 1371739

Опубликовано: 07.02.1988

Авторы: Комаров, Моисеев, Соснин, Тартарин

МПК: B21D 22/10

Метки: средой, штамповки, эластичной

...плите 3,например, на эаплечиках и подпружиненных к ней, например, с помощью кольцевой эластичной пружины 8Крометого, на чертежах обозначена заготовка 9Штамп работает следующим образом.На матрицу 5 устанавливается полосовая заготовка 9. Верхняя частьштампа опускается, при этом частьсекций 7 контейнера 1 попадает торцами на заготовку 9 и останавливаетсяостальные секции 7 продолжают опускаться, смещаясь относительно первых,до упора в матрицу 5 (фиг. 1). Такимобразом, эластичный пуансон 2 ока, зывается в замкнутом объеме. Придальнейшем движении плиты 3 с плунжером 4 вниз последний взаимодействуетс эластичным пуансоном 2, которыйоказывает воздействие на заготовку 9и деформирует ее по матрице 5. Находясь в замкнутом объеме, эластичныйпуансон...

Номер патента: 1370377

Опубликовано: 30.01.1988

Авторы: Моисеев, Свичар, Семенюк

МПК: F24D 5/10

Метки: воздушного, отопления

...9 и подключенный входом и выходом соответственно к обратному трубопроводу 12 дотеплообменника и к прямому трубопроводу 11 после конденсатора 14 первого теплового насоса 5 через регулирующую арматуру 17, связанную с датчиком 18 температуры, установленным наобратном трубопроводе 12 после испарителя 13 второго теплового насоса 9.Система воздушного отопления работает с.педующим образом,Воду, нагретую в источнике 1 теп.па, по прямому трубопроводу 11 подают к потребителю 10 тепла, где оначастично охлаждается. Палее частьводи, которая регулируется арматурой 17, подается на поверхностныйтгплообменник 16 в количестве, необходимом ппя догрева воздуха до эаданной температуры. Затем поток обратной воды разделяют на две части.Одну часть воды...

Номер патента: 1370273

Опубликовано: 30.01.1988

Автор: Моисеев

МПК: F02D 17/02

Метки: внутреннего, двигателем, сгорания

...3 равен выходному сигналудатчика 1. На выходе порогового элемента 4 сохраняется сигнал низкогоуровня до тех пор пока сигнал с сумматора 3 не превысит; рогового уровня, соответствующего по.овине номинальной мощности двигателя. Сигналс выхода элемента 4 поступает навход запрета счетчика 7, разрешаясчет импульсов от преобразователя 5,После заполнения счетчика 7 на25 его первом выходе появляется сигналнизкого уровня, а на его втором выходе появляется сигнал высокогоуровня, При этом на выходе элементаИЛИ 8 устанавливается сигнал низкогоЗ 0 уровня, что приводит к выключениюпервой муфты 12 и отсоединению первой части двигателя от выходного вала, а на выходе элемента ИЛИ 9 устанавливается сигнал высокого уровня,35что приводит к...

Номер патента: 1369793

Опубликовано: 30.01.1988

Авторы: Бурочкин, Зборщик, Митьковский, Моисеев, Петелин, Пилюшенко, Шаповалов

МПК: B02C 13/28

Метки: дробилки, молоток

...передний участок молотка скругленным, удается понизить напряжения, возникающие при ударе молотка о слой размалываемой горной породы, Это повышает долговечность работы молотка, так как удается избежать локального приложения нагрузок в случае, если этот участок имеет остроугольную форму. Выполнив скругленным задний участок, удается поддерживать постоянной тонину" помола руды.При уменьшении данного коэффициента менее, чем 0,5, длина переднего участка рабочей головки молотка становится настолько малой, что это не позволяет добиться эффекта уменьшения нагрузок, возникающих в данном участке била в процессе дробления руды. При увеличении данного коэффициента более чем 1,5, длина заднего участка рабочей головки била делается настолько...

Номер патента: 1368970

Опубликовано: 23.01.1988

Авторы: Алексанян, Галахов, Моисеев

МПК: H03K 17/0424

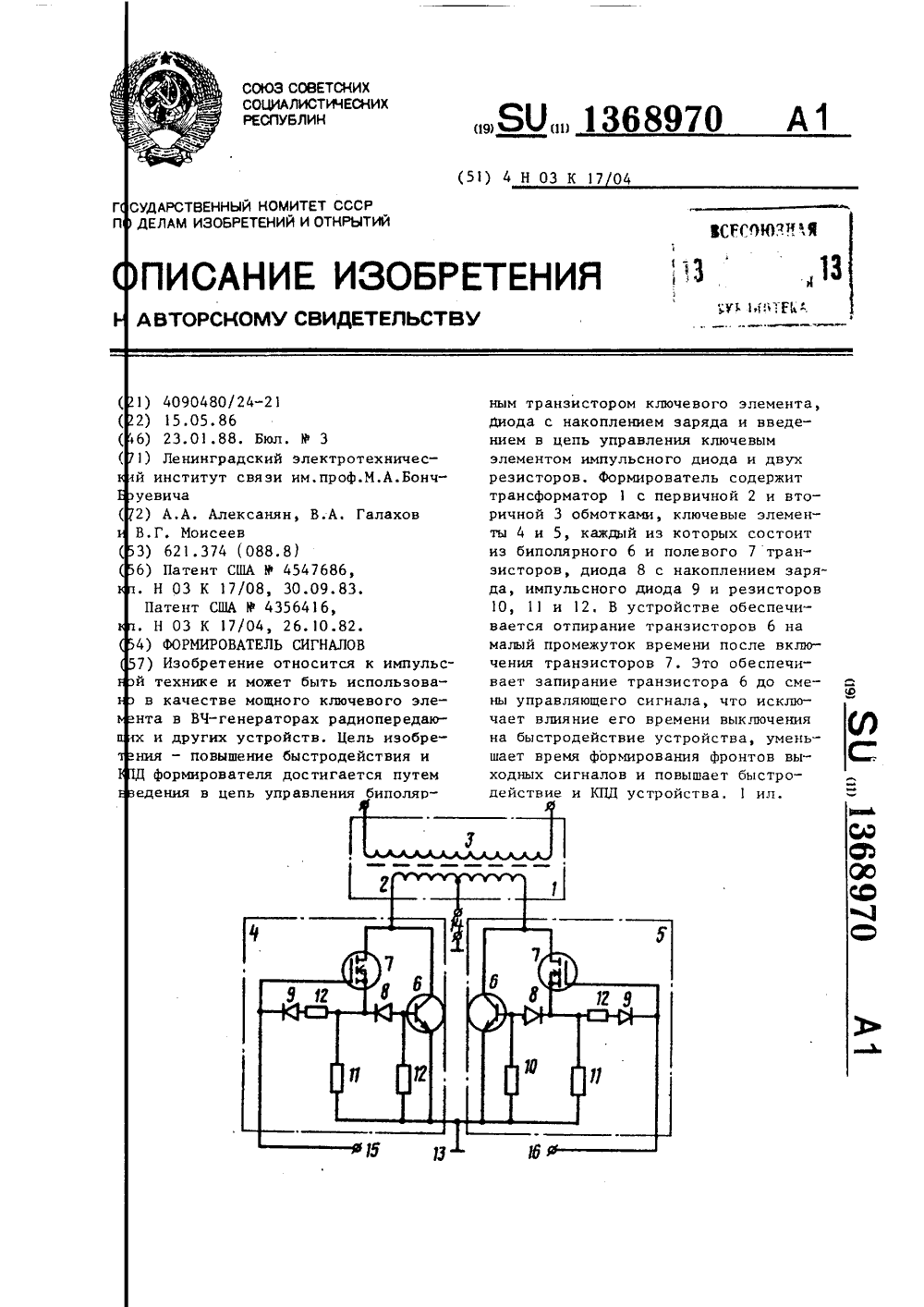

Метки: сигналов, формирователь

...элемента 4 и 5 объединены и соединены с истоком полевого транзистора 7 О 15 20 25 30 35 40 45 50 55 и катодом диода 8 с накоплением заряда. Второй вывод третьего резистора 12 соединен с анодом импульсногодиода 9, катод которого подключен ксоответствующей клемме управления,а второй электрод второго резистора11 соединен с общей шиной 13.Устройство работает следующимобразом.При подаче на прямую клемму 15управления отрицательного потенциалаполевой транзистор 7 (с каналом птипа) первого ключевого элемента 4запирается,. Закрыт при этом и соответствующий биполярный транзистор 6того же ключевого элемента. Импульсный диод 9 и диод 8 с накоплением заряда этого ключевого элемента открыты и через них протекает ток, вызывающий в диоде 8...

Номер патента: 1368871

Опубликовано: 23.01.1988

Авторы: Квартерников, Моисеев

МПК: G06F 3/02

Метки: ввода, информации

...только одно значение ц=О, таким образом, одновременно может осуществляться ввод только одного разряда числа, Значение Б,="1" соответствует так называемой мертвой зоне, т.е, такому положению ручки 1 управления, при котором не происходит изменения значения любого разряда числа.Практически ввод числа протекает следующим образом.Оператор сначала ставит ручку 1 управления в крайнее левое положение, Здесь находится одна из мертвыхэон - в счетчик 6 ничего не вводитсяЗатем оператор поворачивает ручку 1 управления по часовой стрелке на небольшой угол так, чтобы указатель ручки 1 управления вошел в зону ввода старшего разряда, отмеченную по передней панели устройства ввода (фиг,2, зона 1). При этом начинается заполнение счетчика 6 старшего...

Номер патента: 1368732

Опубликовано: 23.01.1988

Авторы: Моисеев, Потапов

МПК: G01N 21/55

Метки: выходного, коэффициента, отражения, световода, торца

...спектры суммы отраженныхсигналов на выходе фотоприемника призначении К = 0,04; на фиг. 3 - то же,при К = 0,99,Блок-схема устройства для реализации предлагаемого способа (фиг. 1)содержит источник 1 оптического излучения, импульсный модулятор 2, волоконный направленный ответвитель 3оптического излучения, световод 4,эталонную поверхность 5, фотоприемник 6, селективные микровольтметры7 и 8, измеритель 9 отношения сигналов, причем источник 1 оптическогоизлучения через направленный ответвитель 3 оптически связан с эталонной отражающей поверхностью 5, свето.водом 4 и входом фотоприемника 6, квыходу фотоприемника 6 подключеныдва селективных микровольтметра 7 и8, выходы которых соединены с измерителем 9 отношения сигналов, импульсный модулятор 2...

Номер патента: 1368429

Опубликовано: 23.01.1988

Авторы: Дьяков, Зворыгин, Курленя, Моисеев, Ордин, Стрекачинский, Халезов, Чернов

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, подземного, полезных

...горизонте рудника в почве и боках выработки, пройденной в рудном массиве, бурят скважины 1, в стенках которых нарезают с помощью35 щелеобразователей дисковые поперечные щели 2 диаметром 1,5-1,8 диаметраскважины. После герметизации дисковыхщелей 2 пакерами производят нагнетание в них гидроизоляционного материала вплоть до момента разрыва пород,при котором за контуром выработки врудном массиве образуется горизонтальная 3 и две вертикальные 4 щели,пересекающиеся между собой в глубинемассива и образующие со стороны почвы и боков выработки гидроизоляционный (противофильтрационный) контур,Возводят бетонную перемычку 5. В кровле и боках выработки бурят скважины7 и производят отбойку с помощьювзрывчатых веществ приконтурной части12...

Номер патента: 1367165

Опубликовано: 15.01.1988

Авторы: Кравцов, Моисеев, Розенблат, Сидорчук

МПК: H03M 13/23

Метки: витерби, выходное, декодера

...один из 2возможныхотрезков длиной В + Ь символов. В(2) рекомендуется выбирать глубинупоиска решений В в пределах (4-6)К,в этом случае у любых возможных отрезков пути длиной В + Ь символовсовпадают, Следовательно, Ь последних символов восстановленного отрезка пути практически равны соответствующим символам оптического пути.По окончании цикла Ь последних символов восстановленного отрезка путипересылаются из буферного регистра 3в оегистр 4, Порядок следования данз 13671 ных в регистре 4 - инверсный по отношению к буферному регистру 3В устройстве для адресации содержимого блока 1 памяти используется5 содержимое первых Кразрядов буферного регистра 3, Такая возможность частичного совмещения функций адресации памяти решений и упорядочения...

Номер патента: 1366548

Опубликовано: 15.01.1988

Авторы: Бурочкин, Власов, Зборщик, Моисеев, Петелин, Пилюшенко, Шаповалов

МПК: C22C 37/06

Метки: чугун

...увеличиваетсяколичество карбидной фазы. Карбидысильно укрупняются, что приводит ких хрупкому выкрашиванию в процессеабразивного износа в условиях высоких удельных давлений, и дальнейшего прироста износостойкости не наблюдается,Содержание молибдена в чугуненаходится в пределах 0,1 - 1,0Молибден вводится в чугун для повышения его прочности и износостойкости,Растворяясь в карбидах, молибденувеличивает их твердость, Присутствуя в небольшом количестве в твердом растворе, молибден также способствует повышению его твердости. Следовательно, упрочнив карбидную фазуи матрицу сплава, молибден положительно влияет на повышение износостойкости чугуна в условиях воздействия высоких удельных давлений. Присодержании молибдена в количествеменее 0,1%...

Номер патента: 1366352

Опубликовано: 15.01.1988

Авторы: Моисеев, Сутин

МПК: B23Q 7/08

Метки: ориентирования

...движущуюся вниз деталь, взаимодействует с ее кромками. При этом в воздушном потоке у торцов детали создаетсяразрежение, причем у торца с остройкромкой создается большее разрежение,чем у торца, имеющего кромку с фаской, Поэтому деталь поджимается торцом с острой кромкой к одному изнаклонных стенок 5, скользит вдольнее, поступает на соответствующуюнаклонную боковую поверхность приемника деталей 7 и далее в сориентированном положении (Фаской вниз) - вотводящий лоток. 4 ил. расположены в плоскости симметриилотка 1 и могут быть выполнены либо цилиндрическими, либо щелевыми.Канал 8 через штуцер 10 и регуля"6 тор 11 давления воздуха соединен спневмосетью. Боковые поверхности 12и 13 призмы приемника 7 деталей сопряжены с отводящими лотками (не...

Номер патента: 1363436

Опубликовано: 30.12.1987

Авторы: Алексанян, Галахов, Можейко, Моисеев, Никитин

МПК: H03F 3/217

Метки: модуляцией, усилитель, широтно-импульсной

...на выходе интегрирующего усилителя 2 будет равна У=1 Е где коэффициент пропорТ 1 сциональности 1 сигде о - посто янная интегрирования интегрирующего усилителя 2. Для изменения немодулированной длительности тактовыхимпуль 1-к.10 сов на Т внеобходимо вводить по 21 сстоянное смещение дБ на входе усилителя с широтно-импульсной модуляцией, величина которого 4 Ц,=1 с(Е -Е,),т.е. постоянное смещение, величина которо го пропорциональна изменению Е,. Для этого служат аттенюатор 12 с коэффициентом передачи 1 , трехвходовый сумматор 13, при этом на третий вход сумматора 13 должно поступать фикси рованное опорное напряжение Е , при этом суммарное напряжение на выходе сумматора 13 будет равно У =Б +к,с Е + +Е, Для выполнения этого Кс =Ед и Е = -ЕЕ...

Номер патента: 1361478

Опубликовано: 23.12.1987

Авторы: Моисеев, Торишний

МПК: G01N 25/00

Метки: динамическом, исследования, области, промежуточных, режиме, свойств, температур, физических

...образца понижается 40до 88-95 К (без теплового моста достигла бы 77 К), после чего откачивают форвакуумным насосом пары азота иземкости через патрубок 8. В процессеоткачки паров азота температура образ ца понижается и достигает минимальной 75-80 К), В это же время температура жидкого азота в емкости также понижается до температуры ниже 63 К(переход азота в твердое состояние), 50Откачку паров азота производят в течение всего времени измерений, при этомтемпература твердого азота (кристалла) достигает 55-57 К-. В нижней части холодопровода закреплен тепловоймост, обеспечивающий подвод тепла, засчет которого азот испаряется и образуется область разреженных паров,Образование такой области приводит к резкому уменьшению интенсивности охлаждения...

Номер патента: 1359556

Опубликовано: 15.12.1987

Авторы: Зеленяк, Моисеев, Свичар, Семенюк

МПК: F22B 33/18

Метки: теплоутилизационная

...которую подают по трубопроводу 10. Температура орошающей воды 55-60 С, что соответствует нагреву обратной воды взакрытой системе горячего водоснабжения. В результате на выходе изконтактного теплообменника 1 температура газов составляет 60-65 С, чтопревышает исходную температуру точкиросы водяных паров, лежащую в пределах 55-60 С, т,е. происходит унос испаренной воды. Далее охлажденные газы сжимаются компрессором 2 и охлаждаются в напорном экономайэере 3 сутилизацией их тепла.1 Благодаря повьппенному давлению температура точки росы в газах повышается до 85 С, поэтому при охлаждении газов до 60-65 С происходят конаденсация водяных паров, содержащихся в уходящих дымовых газах, и выделение скрытой теплоты парообразования. ВНИИПИ Заказ...

Номер патента: 1359069

Опубликовано: 15.12.1987

Авторы: Лозенко, Моисеев, Прокопенко, Пущаловский, Стрижевский

МПК: B22D 39/00

Метки: дозирования, жидкого, металла

...чертеже схематически показанодозирующее устройство.Устройство содержит дозирующуюкамеру 1 с закрепленным на ней сливным металлопроводом 2, заведеннымодним концом в ее полость, снабженную заливным отверстием 3, оснащеннымстопором 4. Камера 1 помещена в ванну 5 с жидким металлом, снабжена воздухопроводом 6 и связана весовым ры- .чагом 7 с весоизмерительным датчиком8. Последний соединен с управляющимустройством 9 привода 10, перемещающго стакан 11, охватывающий снаружидозирующую камеру 1 и жестко скрепленный со стопором 4,Устройство работает следующимобразом.При необходимости заливки дозыжидкого металла по команде управляющего устройства 9 привод 10 опускает стакан 11 со стопором 4 нижезеркала жидкого металла в ванне 5.Металл заполняет...

Номер патента: 1357379

Опубликовано: 07.12.1987

Авторы: Железцов, Моисеев, Петров, Фридкин, Шалуненко, Юлдашев, Янбаева

МПК: B05C 7/08, C03C 17/28

Метки: декорирования, трубчатых

...МЛс жирорастворимыми красителями в ксилоле) из емкости перемещался снизу вверх, внутри трубы необходимо создать разрежение с помощью форвакуумного насоса. При определенном разрежении раствор засасываетсяв полость трубы. В зависимости. от длины трубы необходимо разрежение с разным остаточным давлением. Примеры создаваемого разрежения приведены в табл,2.П р и м е р 3. При заполнении внутренней полости трубы условная вязкость лакокрасочного раствора должна соответствовать 20-50 с по В 3-4 при 20+5 ОЦ. Влияние вязкости раствора на качество покрытия показано в табл.3.П р и м е р 4, После нанесения покрытия изделие необходимо высушить. При подаче теплого воздуха внутрь трубы лакокрасочный материал деформируется и при высыхании получается...

Номер патента: 1355679

Опубликовано: 30.11.1987

Авторы: Моисеев, Тарасов

МПК: E02F 9/20, E02F 9/22

Метки: погрузчика, процессом, рабочим

...стрелы 8 и поворота ковша 7 от датчика усилия в шарнире 6 и от датчиков углов поворота стрелы и ковша 9 и 10 соответственно, поступают в коммутатор 27 аналоговых сигналов и поочередно передаются в аналого-цифровой преобразователь 26, и после преобразования в параллельный цифровой код заносятся в буферный регистр 25, откуда, по мере необходимости поступают в микропроцессор 24, например, типа К 1801 ВМ 1 для вычисления силы тяги согласно программе, помещенной в постоянное запоминающее устройство 23. Датчик 18 вырабатывает аналоговый сигнал, пропорциональный растоянию А, который преобразуется в параллельный цифровой код в аналого-цифровом преобразователе 22 и поступает в элемент сравнения 20, выполненный в виде цифрового компаратора,...

Номер патента: 1355490

Опубликовано: 30.11.1987

Авторы: Мищенко, Моисеев

МПК: B27B 7/00

Метки: бревен, многопильный, продольной, распиловки, станок

...48,жестко закрепленные за подвижнуюплиту 29, подвижную тележку механизма фиксации, а третья ветвь,проходящая через пару звездочек 47, соединенная с серьгами 49, закрепленными за стойки 37, перемещаетпромежуточную каретку, причем звездочки 46 имеют число зубьев в два раза больше, чем звездочки 47, вследствие чего скорость перемещения подвижной тележки в два раза выше:скорости перемещения промежуточной .тележки, что обеспечивает постоянное ее срединное положение между подвижной и неподвижной тележками.Станок работает следующим образом,Бревно подается на приемные лапы28 подвижной н неподвижной тележек.135549 В зависимости от диаметра бревнаоно вручную ориентируется противсоответствующих головок 20 фиксирующих упоров на подвижной и...
