Патенты с меткой «нумератор»

Номер патента: 774

Опубликовано: 15.09.1924

Автор: Коваленков

МПК: H04M 5/20

Метки: клапанами, коммутатор, нумератор, отпадающими, фонический

...В.Э. отпадает.Катушки В.Э, и Л.Э. могут быть и совмещены, как показано на фиг. 2, или же намотаны на общий сердечник, как на фиг. 3.На фиг. 4 приведена схема включения вызывных электромагнитов в номернике или коммутаторе,Пружины 1 и 2 могут быть расположены и иначе, как показано на фиг. 5.И та и другая или одна из них должны быть изолированы от сердечника. Припрохождении через обмотку Л.д. фо-нического тока, пластинки 1 - 2 приобретают хотя и переменную, но разно-именную магнитную полярность, вслед, ствие чего на время прохождения фо нического тока замыкаются. В этом случае, вопрос о собственных колебаниях пластин 1 и 2 отпадает. Обе об-мотки Л;Э, и .В.Э. могут быть намо-таны на один общий сердечник, какпоказано на фиг. 6, или же...

Номер патента: 24417

Опубликовано: 31.12.1931

Автор: Самойлович

МПК: B41K 1/44

Метки: нумератор

...предназначен валик с пружиною и эксцентричная шайба.На схематическом чертеже фиг. 1 изображает вид нумератора сбоку; фиг 2 - то же, вид сверху с частичным разрезом,Нумератор состоит из коробки 1 с резервуаром 3 для краски и вращающейся на оси щетки 4, установленной перед трафаретом, для поддерживания которого предназначена рамка 24,Для приведения во вращение щетки служит ось 8 с рукояткою П и зубчатая передача 5, б, а для прижимания щетки к трафарету в вал 18 с пружиной,20 и эксценайба 12 наоси 7. Дно ка сделано отъемным,18 и снабжено отвека краски.ет снабжен цифрамикую-либо цифру нето она прикрывается тричная ш резервуар с валиком для выпусТрафар и если ка печатать, вставкой. асочного оединено стнем 27 от 1 до 10,требуется сплошной...

Номер патента: 33544

Опубликовано: 31.12.1933

Автор: Риле

МПК: B41K 1/16

Метки: бревен, нумератор, штемпелевания

...Между втулкой38 нижнего диска и втулкой для подъема верхнего диска помещается спиральная пружина 7, упирающаяся нижним концом в верхний диск, а верхним - в поставленное здесь упорное кольцо 8, Пластинчатые парные узкие щеки (фиг. 3), врезанные в дерево ручки, имеют внизу упор-ные концы, в свою очередь врезанные в нижний диск. Назначение щек и упоров - препятствовать вращению нижнего диска, а также удерживать его от соскакивания с ручки во время удара по древесине. Двумя шурупами 9 прикрепляются как щетки, так и упорное кольцо, У обоих дисков имеется по десяти лучеобразно расположенных кулаков с нанесенными на них (во избежание стирания краски) в углублениях цифрами, соответствующими цифрам, нанесенным на кулаках дисков (фиг, 1)....

Номер патента: 33545

Опубликовано: 31.12.1933

Автор: Риле

МПК: B41K 1/16

Метки: бревен, нумератор, штемпелевания

...2. Все десять знаков 2 поддержи 39 Ф, Риле, заявленном перв.119095). ваются всегда в приподнятом полож посредством пластин чатых пружи с вилкообразными концами.Концы всех десяти пружин 3 надеты на общую кольцеобразную шайбу 8 и зажимаются между шайбой 9 и заплечиком 4 диска 1. Центральный стержень 5 с ручкой, гайкой 10 внизу и гайкой 7 вверху скрепляет весь нумератор наглухо, что дает прочность и простоту сборки и разборки в случае чистки или поломки пружины. Стержень 5 оканчивается внизу острием, на котором и вращается нумератор. Цифры могут переставляться головой вверх и вниз, могут легко заменяться новыми и т, д. вследствие крайне легкой сборки и разборки нумератора,Нижняя граница цифр находится всегда в несколько приподнятом над...

Номер патента: 94436

Опубликовано: 01.01.1952

Автор: Ципес

МПК: B41K 3/10

Метки: клеймения, металлических, нумератор, прессом

...33, а в гнездах дисков расположеФ ф пружины 34, оттягивающие собачки 33 и устянявлиовающие их В положение, нри котором о,1 овкя. собачки находится выше зубьев соседних дслитслын.х дисков и не касается их при вращении,С целью надежного запора дисков во время их работы и отпирания дисков только на момент их поворота, в нумераторе применса система подпружиненных штифтов 4, взаимодействующих с профилпым; кулачками 35 дслительных;пскг)В.Штифты 34 имеот с одно(о коИтя форму трапеции соогвс ствсп "(О трапецеидальной форме прорсзсй н делительных дисках и р(СпогО)кон В планке 36, при.рс 1 лс;ой 1. 1,Орпу(су винтами.При движении по,зуня рг сея, на котором укреплен корпус 1 и, сратора, диск 15,.сржнгСтоя И)дпружинснным штифтом Л:, ук 1)...

Номер патента: 107746

Опубликовано: 01.01.1957

Автор: Юрине

МПК: B41F 3/86

Метки: нумератор

...цифрами от О до 9 и прикрепленными десятизуоыми храповымп колесами 4, снабженными более углубленной дс сяточной впядино 0 дл 5 Передлчи дес 5 ткОВ п 1 и поря лковом печатании. Для печатания через двя номера в нем имеются две более углуоленные и;ддпны (сиг, 111; для печатания через пять номеров пять более углубленных впд;нн (сиг. 1").Для осуществленияповторного пе ятяния порядковых убывающих нлп возрастающих номеров отдо 50 НуМЕГвтор СНЯОКЕН ПЕсЯТЯОЩИ- ми цс;)ролм;сскдмл, ч которых хрдповые клессд 6 имеют по нять частично укор;чепных зубцов (фиг. 3 и 14),Привод для оворота печятяюппх цифровых дисков снабжен подпружиненным пружинами 7 ползуном О, нажимаемым при печатании в направлении стрески,Ж.1 Олзун снабжен штифтом с, входя:цим...

Номер патента: 107906

Опубликовано: 01.01.1957

Автор: Миркин

МПК: B41K 3/08

Метки: нумератор

...одинаковый помер.После клсймеция очередной детали ум(р(тор дол)ксц быть устацовлец ця следующий порядковый номер.Д,51 ЭТОГО БЦЕЦЦ 1 ИЙ ЦМПУсЛЬС ОТ ма 1 ци ц ы, на которой установлен нумератор, передастся ца головку 28 оси 21 и перемещает ес вдоль паза 29 корпуса, а рамка 20 поворачивается вместе с собачками 22.Прц ПОВОРОТ(3 ря.1 КИ с 0 Кя)идс)51 цз собачек 22 увлекает зя собой зубья храповиков 14 и поворачивает цифровые колеса 18, вместе с которыми поворачиваются втулки 10.Если 1 цтифты 9 цаходилпсь в выемках 11, то при повороте втулок 10 они перемещаются в гнезда оси 4,При обратном движении собачек 22 к ц с,згпо р,ку, который удерживается от обратного вращения предохрацительцой собачкой, сидящей на оси 25. Таким образом, при каждом...

Номер патента: 123166

Опубликовано: 01.01.1959

Автор: Шехет

МПК: B41K 3/40

Метки: нумератор

...воздуха, подаваемого в цилиндр.Собачка 21 храпового привода счетчика единиц установлена на што.ке 22 поршня 23 своего пневматического цилиндра 24.Подача и выпуск сжатого воздуха из приводных пневматических цилиндров 17, 19 и 24 осуществляется посредством золотников, например,в виде четырехходовых кранов (на чертеже не изображены), приводи.мых в действие посредством взаимодействующих с нумеруемой трубойдвух датчиков и реле времени (датчики и реле времени на чертеже неизображены).Для контрольного суммирования количества занумерованных трубнумератор снабжен счетчиком единиц (на чертеже не изображен), приводимым в действие одним из датчиков.Действие нумератора происходит следующим образом,При перемещении по рольгангу 2 нумеруемая...

Номер патента: 124944

Опубликовано: 01.01.1959

Авторы: Стромов, Шехет

МПК: B41K 3/40

Метки: нумератор

...в данный момент на трубе 8.Для фиксирования положения штанг 1 с клеймами 2 в момент клеймения служат подпружиненные фиксаторы 9, входящие в одно из отверстий 10, просверленных в штангах 1 в соответствии с шагом клейм 2.Для освобождения штанги каждый фиксатор снабжен электромагнитом 11, включенным в цепь питания электродвигателя 4 и оттягивающим фиксатор 9 из отверстия 10 при включении электродвигателя.Каждая штанга 1 несет контакт 12, взаимодействующий с контактами 13 переключателя, расположенными в соответствии с шагом клейм 2 на штанге 1. Контакты И включены в цепь питания электродвигателя 4 и электромагнита 11 через контактные кнопки дистанционного управ. ления (на чертеже не показаны),Штанги 1 с клеймами 2, фиксаторами 9,...

Номер патента: 125804

Опубликовано: 01.01.1960

Автор: Шехет

МПК: B41K 3/40

Метки: нумератор

...в вертикальном и горизонтальном разрезах.Нумератор включает штанги 1, несущие сменные клейма 2, которые снабжены пружинами 8 и упорными шайбами 4, Штанги с клеймами перемещаются в направляющих 5. Клейма при дятся вдвижение при клеймении пневматическим цилиндром б с ршнем 7, соединенным посредством штока 8 с ударником 9.Шток снабжен возвратной пружиной 10 и амжиной 11, а ударник 9 имеет пазы для одного илиНумератор деиствует следующим образом.Перемещая штанги 1 в направляющих 5, устанавливают необходимые клейма 2 против маркируемого изделия 12. Сжатый воздух, подаваемый в пневматический цилиндр б через отверстие 18, быстро перемещает поршень 7 со штоком 8 и ударником 9 в направлении к клеймам 2. Ударник ударяет по клеймам, и они...

Номер патента: 199910

Опубликовано: 01.01.1967

Автор: Зверев

МПК: B41K 3/40

Метки: клейления, нумератор

...с кулисой па оси 4 качается крестовина б и связанный с ней осью б зуб храпового механизма 7. К зубу 7 шарнирно прикреплена подпружиненная защелка 8,бочем движении ( из ахваченное роли щаеи через шарик пла которая переводи иж ение.крестовины 5, совершающей в эт время качательное движение (вниз), прохо.дит над выступом защелки.При продолжении движения кулисы и крестовины, во время прокатывания изделия по 5 цифровым дискам И, происходит накат нанего цифр, а зуб 7, двигаясь вместе с крестовиной и одновременно поворачиваясь на оси б относительно ее, заходит за выступ очеред.ной цифры на цифровом диске.О При возврате кулисы и крестовины в исходное положение (движение вверх) зуб поворачивает цифровой диск на одну цифру.При движении...

Номер патента: 388876

Опубликовано: 01.01.1973

Автор: Перминов

МПК: B21C 51/00, B25H 7/04, B41K 1/16 ...

Метки: клеймения, нумератор

...- то же, вертикальная проекция с частичным разрезом.Нумератор состоит из корпуса 1 с хвосто виком, при помощи которого он крепится вползуне пресса; подавателя 2, вращаемого на осях 3, рычага-собачки 4, оси 5, пружины 6, цифровых дисков 7, шариковых фиксаторов 8, двуплечего рычага 9, ролика 10, оси 11, пру жип 12 - 14, упора 15 и подпружиненного пальца 16.Работает нумератор следующим образом.При ходе ползуна пресса гверх рычаг-собачка 4 подходит к подпружиненному пальцу 16. Пружина 6 слабее пружины 14, и рычаг поворачивается вокруг оси 5, заходя своп.,: зуоом в углубление цифрового диска 7. Когда рычаг-собачка доходит своим зубом до дна углубления цифрового диска, пружина 14 сжимаегся, и подпружиненный палец поднимается.В зто время ролик...

Номер патента: 504212

Опубликовано: 25.02.1976

Авторы: Бубнов, Викторов

МПК: G06K 1/02

Метки: нумератор

...в вилку 9, к которой укреплена фиксирующая плоская пружина в видегребенки для фиксирования знаковых дисков в определенном положении, К вилке 9жестко прикреплена рукоятка 10, котораяпроходит во втулке рычага вдоль оси симметрии. Рукоятка 10 и рычаг 3 подпружинены между собой пружиной 11. В продольных направлениях рычага 3, имеющего форму Ц -образной скобы, расположены коццы оси, с двух сторон ко 1 орых сняты лыс Оки для предотвращения поворота, На осипомешецы детали смазываюшего устройства 7, которое смазывает краской дваряда знаков, расположенных цогобразущимцилиндра, образованного из знаковых дисков, Необходимость в смазывании одновременно двух знаков ца одном диске диктуется тем, что вс-первых, риски лереключаются одцовремеццо це...

Номер патента: 766898

Опубликовано: 30.09.1980

Авторы: Зайцев, Иванушко, Огер

МПК: B41K 1/16

Метки: нумератор

...36. После этого воздух подается через штуцер 19 и канал 17 во вторую полость средства 11, и поршень13 перемещается в обратном направлении, выходя из зацепления с диском 2единиц, а средство для шагового пово-рота дисков перемещается в исходноеположение рейки-плунжера 30 на упоре36. Если диск 2 единиц входит в зацеп".,ление посредством отверстия 21 со сту"пенью 16 штока 14, то происходит по"ворот только диска 2 единиц, то естьйроисходит счет в пределах девяти.При зацеплении диска 2 единиц соштоком 14 отверстием 22 шток 14пронизывает его и входит в зацепление ступенью 16 с одним из отверстий 21 смежного цифрового диска3. При последующем повороте средства 11 произойдет поворот диска феди ниц" 2 и смежного диска 3 (диска"десяток"),.т.е....

Номер патента: 820970

Опубликовано: 15.04.1981

Автор: Макалиш

МПК: B21C 51/00

Метки: нумератор

...фиксатор 16 и собачка 17 подпружинены пружиной 28. Для рычага-собачки 13 имеется в заднем положении упор 29.Нумератор работает следующим образом.При ходе ползуна пресса вверх подаватель 6, находящийся в откинутом пружиной 26 до упора в корпус 1 положе нии, встречает своим роликом 7 неподвижный упор 27 и начинает поворачиваться нажимая пальцем 9 на рычаг-собачку 13, вводя его в зацепление с цифровыми дисками 2. Пружина 12 слабее пружины 10 и не препятствует повороту.Штифт 15 перемешается при этом по пазу 14 сектора 11, зафиксированного в верхнем положении фиксатором 21, шарик 22 которого находится в лунке 24 корпуса 1, а собачка 20 подавателя 6 поворочивает храповое колесо 19, которой, воздействуя на собачку 17, отводит ее, тем самым...

Номер патента: 822945

Опубликовано: 23.04.1981

Авторы: Зонов, Пескишев, Созинов, Шаклеин

МПК: B21C 51/00

Метки: клеймения, нумератор

...торцовых отверстий. Для предохранения от поворота делительных дисков, не участвующих в смене клейм, имеются пружинные фиксаторы 18. Цифровой диск 2, 10 делительный диск 11 и храповик 15 жестко закреплены на валу 8. Цифровые диски 3 и 4 жестко связаны соответственно с дели- тельными дисками 10 и 9.Устройство работает следующим образом.Зубчатый сектор 12 получает качательное движение. Во время рабочего хода сектора собачка 14 поворачивает храповик 15 на угол 36 (на 1/10 оборота), т. е. вал 8 и жестко связанные с ним делительный диск 20 11 и цифровой диск 2 поворачивается на один шаг. Происходит смена знаков единиц. Во время обратного (холостого) хода сектора 12 диски 2 и 11 неподвижны, Через девять качаний сектора (диск 11 повернется на...

Номер патента: 859206

Опубликовано: 30.08.1981

Авторы: Зайцев, Иванушко, Огер, Черкасов

МПК: B41K 1/16

Метки: нумератор

...нарушение необходимой последовательности чисел при повороте литерных дисков.Цель кзобретения - повышение надежности работы нумератора.указанная цель достигается тем,что нумератор содержит блокирующее средство, представляющее собой стержень с лыской и прореэьв, установленный вкорпусе параллельно штоку, и диск, жестко укрепленный на штоке и разме- . щенный в прорези стержня, а литерные дйски имеют выемки, расположенные равномерно по окружности на их внешйей поверхности, при этом стержень расположен в выемках литерных дисков.Йа Фиг. 1 изображен нумератор с блокирующим средством, общий вид на : Фиг. 2 - элемент стопорения литерного диска на фиг. 3 - элемент литерного диска и стержня на участке с лыской. На корпусе 1 нумератора...

Номер патента: 891599

Опубликовано: 23.12.1981

Автор: Овсянников

МПК: C06C 7/02

Метки: капсюлей-детонаторов, нумератор

...пуансон 13, привод 14 и имеет.возможность перемешаться вдоль неподвижной части по направляющим 15. Подвижная89часть может занимать два фиксированных положения относительно неподвижной; "Под готовка" и "Работа",Нумератор работает следующим образом.В положении "Подготовка" подвижная часть открывает гнездо 5, куда вставляется капсюль-детонатор 6 до упора в толкатель 8. Штуцером 7 положение дето натора регулируется так, чтобы его дульце находилось на одном уровне с полостью корпуса 1. Такая регулировка выполняется только перед началом работы. Пос ле окончания регулировки подвижная часть перемещается по направляющим до фиксированного положения "Работа", В этом счае стальной пуансон 13 находится со осно детонатору 6 и при движении руко атки...

Номер патента: 905052

Опубликовано: 15.02.1982

Автор: Бережных

МПК: B25H 7/04

Метки: клеймения, нумератор

...диски 13, 14 и 15 фиксируются относительно оси 2 винтом 16. Все цифровые диски выполнены с бойками 17, равномерно расположенными по окружности под углом к оси вращения таким образом, что в зафиксированном положении выполненные на байках цифры образуют дугу. В цифровых дисках 8 - 11 равномерно как и бойки 17, выполнены глухие отверстия 18, одно из которых является сквозным отверстием 19. Положение сквозного отверстия 19 относительно цифр показано на фиг. 3 и выполнено таким образом, что при наборе номера, кратного десяти, осуществляется поворот дисков соответствующих разрядов.Нумератор для клеймения изделий работает следующим образом.Маркируемое изделие устанавливают на отодвигаемую подставку 20, и клеймение происходит через бойки 17...

Номер патента: 931487

Опубликовано: 30.05.1982

Автор: Лещинская

МПК: B41K 1/16

Метки: нумератор

...диска. Затем подаватель 2 находит на упор 13 и возвращается в исходное положение. В конце кода корпуса вниз про исходит маркирование,Предлагаемый нумератор позволяет повысить плотность и уменьшить размер знаков маркирования. Формула изобретения 3нены равномерно расположенные по окружности отверстия. Число отверстий равно числу знаков на диске, причем одно отверстие сквозное, а остальные глухие, фиксатор 5 от самопроизвольного проворота дисков, фиксатор 6 рабочего положения дисков, выполненный в виде двуплечего рычага с фиксирующими выступом, поджимаемым пружиной 7. Литерные диски 4 установлены на оси 8, имеющей возможность возвратно-поступательного перемещения. Ось 8 снабжена роликом 9 и подпружинена пружиной 1 О, Ось 8 дисков 4,...

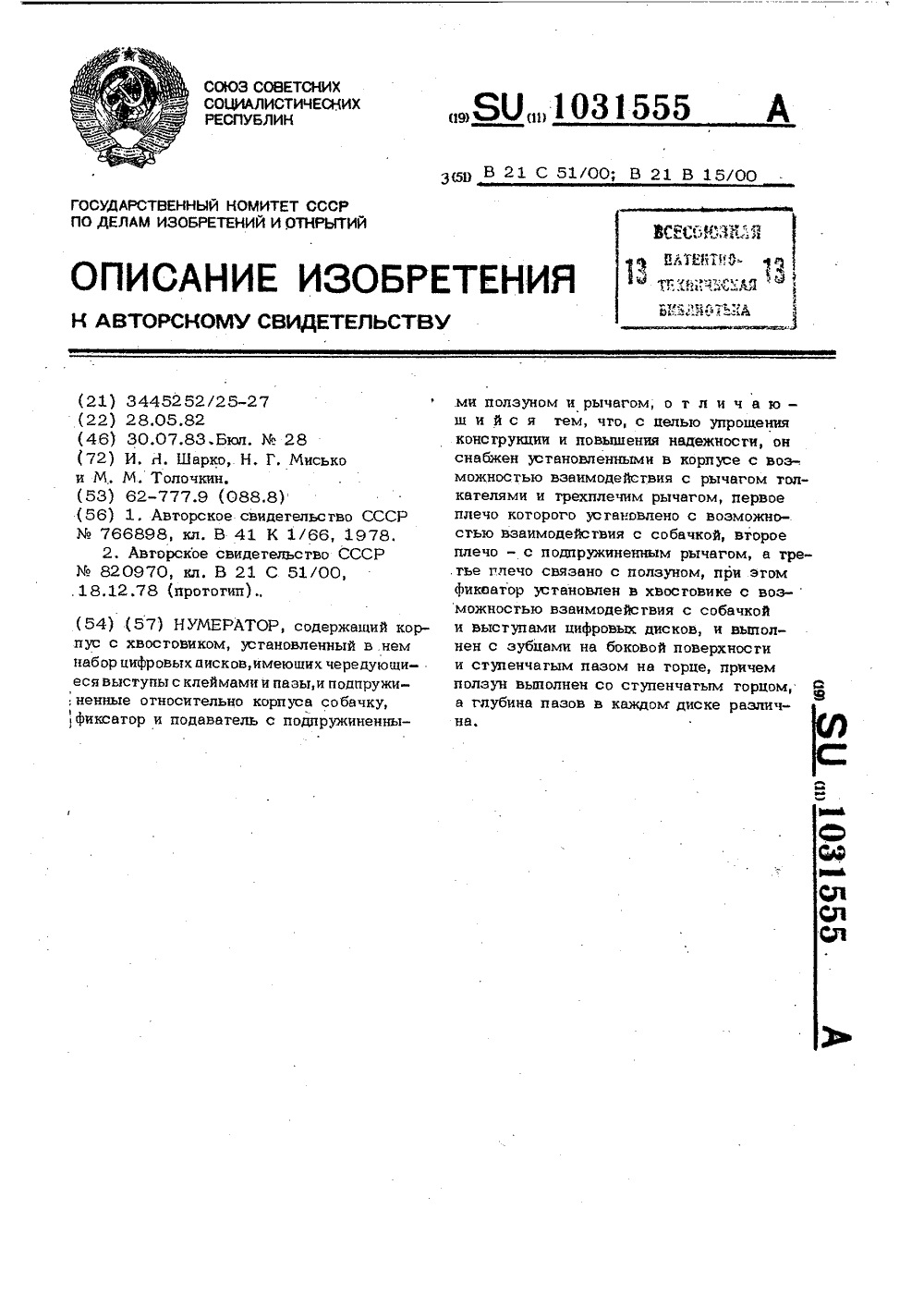

Номер патента: 1031555

Опубликовано: 30.07.1983

Авторы: Мисько, Толочкин, Шарко

МПК: B21C 51/00

Метки: нумератор

...ползун выполнен со ступен чатим торцом, а глубина пазов в каждом 5 О диске различна.На фиг. 1 иеобравен нумератор, общий щЩ на фиг. 2 - 4 - основные вэаимодейетвуюшие элементы, разрезы; на фиг,в.- поцаватель в оборе с поворот ным ърщллечим рычагом.ЫФмератор состоит из корпуса 1 с хвоетовиком 2, при помощи которого ои 55крепится в ползуне пресса, цифровых дисков 3, 4 н 5, например, для единиц, десятков и сотен, которые установлены врашакяцимися на оси 6 и имеют выступы с под цифровые знаки и фиксацию их от проворота, которые выполнены со стенками, параллельными радиусу, а пазы Ь- с различной глубиной в каждом последующем диске, большей на одну ступень (например, диск единиц имеет девять пазов глубиной 2 мм; диск десятков - девять пазов...

Номер патента: 1066799

Опубликовано: 15.01.1984

Авторы: Габриелов, Гунин

МПК: B25H 7/04

Метки: нумератор

...с приводом воэвратнопоступательного движения, имеющийна торце колодку с подпружиненнымив осевом направлении пуансонами, иразмещенную в продольном пазу наборную головку в виде комплекта номерных дисков с зубьями на цилиндрической поверхности, храповика, установ.ленного на валу, фиксаторов в видепружин, взаимодействующих с зубьями дисков, и подпружиненных к храповику собачек, кинематически связанных со штоком и взаимодействующих 6 Ос зубьями дисков, на валу выполненыпродольные пазы, на торце каждогономерного диска - пазы под фиксаторы, которые взаимодействуют с продольными пазами, первый из номерных 5 дисков жестко связан с храповиком, на одном из торцов его и средних дисков на одинаковом радиусе выполнены параллельные их осям...

Номер патента: 1100144

Опубликовано: 30.06.1984

Авторы: Калашник, Козик, Мищенко, Нестеренко, Новгородская, Сандуковский, Соколов

МПК: B41K 1/16

Метки: нумератор

...в нем кронштейн 2, пру" :жину 3, несущий печатный блок, содер. ,жащий ряд цифровых колес 4, посаженных на ось 5. Заодно с цифровыии колесами 4 выполнены храповые венцы 6, имеющие выступы 7, количество которых соответствует количеству знаков на одном цифровом колесе, причем один иэ выступов 7 иа каждом из венцов имеет более глубокую впадину 8, чем остальные. С храповыми венцами б взаимодействуют шарнирно установленный к кронштейну 2 узел шагового поворота цифровых колес 4, имеющий рычаги 9 и фиксатор рабочего положения цифровых колес 4, шарнирно установленный на корпусе 1 ивыполненный в виде подпружиненных .рычагов 10, обеспечибающих поворот цифровых колес 4 в однои направлении и предохранякщих их от самопроизвольного проворачиваиия на...

Номер патента: 1207552

Опубликовано: 30.01.1986

Авторы: Дремов, Кармазь, Смоляров, Шевченко

МПК: B21B 15/00, B21C 51/00, B25H 7/04 ...

Метки: маркирования, нумератор

...диска равна величине диаметра шарика.Приводной рычаг 10 с собачкой 12и храповое колесо 13 образуют механизм поворота делительных дисков, а кулачок 17, набор шариков и 5 1 О 15 20 25 30 35 Н-образные пружины образуют механизм сцепления целительных дисков.В дисках 4-8 выполненыпроточки 2 на гпубине, равной диаметру проволоки пружины 21, и радиальные пазы 22 против глухих отверстий 19, пересекающие оси последних. В проточке 20 и радиальных пазах 22 размещены В-образные пружины, которые действуют как защемленные упругие консоли. Против сквозных отверстий 18 вдисках 4-8 отсутствуют радиальные пазы 22, поэтому в этом месте 4 -образная пружина 23 выполнена с укороченным плечом.В пластине 24, закрепленной на корпусе, выполнен паз 25, в...

Номер патента: 1253826

Опубликовано: 30.08.1986

Авторы: Калашник, Козик, Мищенко, Нестеренко, Соколов

МПК: B41K 1/16

Метки: нумератор

...постоянно приводить в движение все колеса 4, Стопор 15 колес 4 содержит стопорную планку 16 (Фиг.2), взаимодействующую с углублениями 7 между цифровыми площадками 6 (фиг,З), два подпружиненных стержня 1 (Фиг.2), жестко соединенные со стопорной планкой16, установленные в корпусе 1 с возможностью возвратно-поступательногодвижения и соединенные между собойстяжкой 18 с выполненным в ней пазом 19. Кроме того, в корпусе 1 установлена с воэможностью поворотарукоятка 20, имеющая штифт 21, взаимодействующий с пазом 19 стяжки 18.Стопор 15 (фиг.1) имеет два фиксиро-ванных положения: положение Колеса4 застопорены" и положение "Колеса4 свободны"На оси 5 (фиг,б) с возможностьюповорота установлены по числу колес4 кулачки 22, соединенные с...

Номер патента: 1655772

Опубликовано: 15.06.1991

Автор: Шмайхель

МПК: B25H 7/04

Метки: нумератор

...на наружной поверхНости которой выполнены проточки 5 и вязанный с осью 2 подпружиненный в радиальном направлении палец 6. Последний йоочередно взаимодействует с соответствующим пазом 4 маркировочного диска 3. Фиксация оси 2 осуществляется посредством захода фиксирующего кольца 7 в соотВетствующую проточку 5, Расстояние между проточками 5 выполнено равным толщине маркировочного диска 3. Каждый маркироФочный диск 3 представляет жестко связанные между собой кулачок 8 и храповое колесо 9. Маркировочные диски 3 фиксируотся в определенном положении собачками 10, установленными на оси 11 и подпрукиненнцми к храповому колесу 9 пружинами 12.Нумератор работает следующим образом. Для набора нужного порядка знаков необходимо установить ось 2 в...

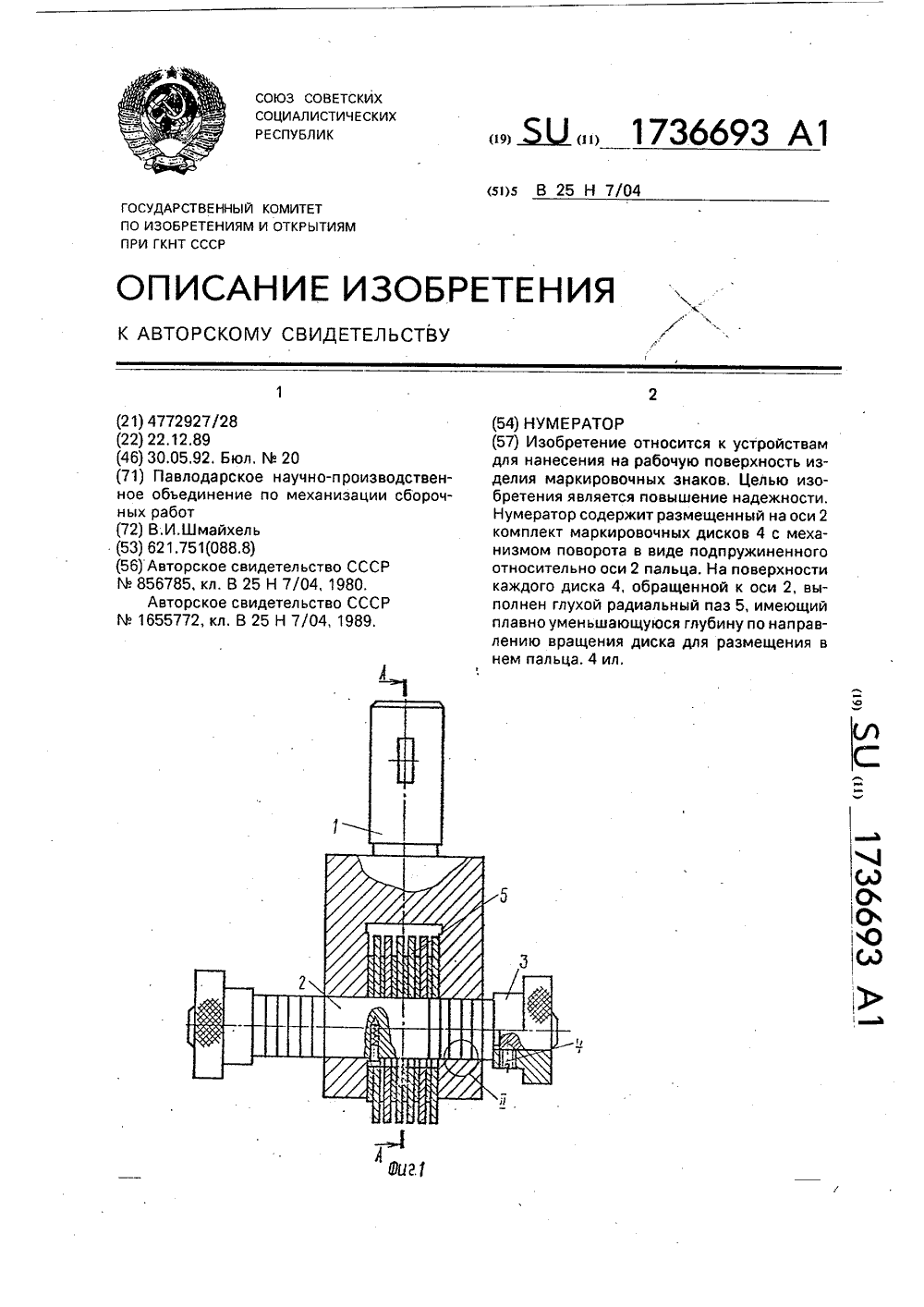

Номер патента: 1736693

Опубликовано: 30.05.1992

Автор: Шмайхель

МПК: B25H 7/04

Метки: нумератор

...вращения диска.На фиг,1 изображено устройство, общий вид; на фиг.2 - сечение А - А на фиг.1; на фиг.3 - узел на фиг.2; на фиг.4 - узел 11 на фиг.1.Нумератор содержит корпус 1, в котором размещена ось 2 с двумя кнопками 3, На оси 2 посажен комплект маркировочных дисков 4, имеющих на поверхности, обращенной к оси 2, глухой радиальный паз 5, Ось 2 имеет палец 6, который под действием пружины 7 прижимается ко дну паза 5 (рабочее положение) или к посадочному отверстию маркировочных дисков (исходное положение). На оси 2 выполнены указательные проточки 8, расстояние между которыми равно толщине маркировочного диска 4.На поверхностях 9 маркировочных дисков 45 выполнена маркировка в той последовательности, которая соответствует...

Номер патента: 1777991

Опубликовано: 30.11.1992

Автор: Шмайхель

МПК: B25H 7/00

Метки: нумератор

...А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг,2; на фиг. 4 - узел на фиг.3.Нумератор содержит корпус 1 с осью 2, на которой установлен с возможностью поворота комплект маркировочных дисков 3, 4 с кулачками 5 и храповыми колесами 6, В корпусе 1 размещен механизм поворота и фиксации маркировочных дисков 3, 4. Он включает поворотные вилки 7,8 с установленными на них фиксирующими собачками 9 и размещенную внутри вилки 8 гребенку 10 с зубьями разной длины. На оси 2 установлено дополнительное храповое колесо 11. Гребенка 10 имеет дополнительный зуб 12, равный по длине ее наибольшему зубу 13 и расположенный рядом с ним. Зуб 12 5 предназначен для периодического взаимодействия с дополнительным храповым колесом 11, Кулачки 5 соседних...
