Мартыщенко
Устройство для укладки изделий в пакет
Номер патента: 1824367
Опубликовано: 30.06.1993
Автор: Мартыщенко
МПК: B65G 57/00
...на подьемноопускающемся столе 16,Работает устройство следующим образом.При формировании пакета стол 16 поднимают до уровня свободной укладки иэделий 2 рычагами 7 на брусья 15,Поступающие иэделия 2 конвейеоом 1 сбрасываются на поперечный цепной транспортер 3. При наличии определенного количества изделий 2 включают транспортер 3, первый цепной контур 6 и второй цепной контур 11, и переводят каретку 4 до отказа в сторону стола 16.Рычаги 7, двигаясь вместе с первым цепным контуром б захватывают изделия 2 и транспортируют их в зону действия второго цепного контура 11, на котором жестко закреплены пальцы 12, которые попадая в незамкнутый паз 10 консоли 9 рычага 7, образуют, шарнирное соединение, что1824367 Формула изобретенияУстройство для...
Генератор случайных чисел
Номер патента: 1817093
Опубликовано: 23.05.1993
Авторы: Клавдиев, Косарев, Мартыщенко, Филюстин
МПК: G06G 7/58
Метки: генератор, случайных, чисел
...значения гамма-функции, 32 умножения и на второй вход вычитателя 33а+1 и инициирует их работу. Значения Л р с выхода блока 30 возведения в степень иа+1Г ( ) с выхода блока 31 вычисленияр гамма-функции поступают на вторые информационнье входы блоков 34, 35 умножения соответственно, Результат Л хоР с выхода блока 32 умножения поступает на вторые информационные входы блоков 36 возведения в степень и 40 умножения. С выхода вычитателя 33 величина -а подается на второй информационный вход блока 37 возведения в степень. Шестой тактовый импульс с выхода синхронизатора подается на управляющие входы блоков 34, 35 умножения и 36, 37 возведения в степень, Произведенияа+1 а+1р Л Р изГ( )с выходов блоковР34, 35 умножения соответственно...
Горизонтальная лесопильная рама
Номер патента: 1794646
Опубликовано: 15.02.1993
Автор: Мартыщенко
МПК: B27B 3/26
Метки: горизонтальная, лесопильная, рама
...рам. Сущность: лесопильная рама включает станину, приводной механизм, передающий через шатун возвратно-поступательное движение пильной рамке. При этом в горизонтальной лесопильной раме станина и пильная рамка выполнены удлиненными и снабжены удлиненными горизонтально расположенными рамными пилами, Кроме того, суппорт, перемещаемый возвратно-поступательно винтовым механизмом, оснащен пневмоцилиндрами, на штоке каждого из которых установлены кассеты со сменными упорами, 2 ил,портом 5 установлены загрузочно-центрирующее устройство 12 и подающий цепнойтранспортер 13.За пильной рамкой 2 установлены наклонная плоскость 14 и цепной приемныйтранспортер 15.Лесопильная рама работаетследующимобразом. ФПодающий цепной транспортер 13 по-...
Генератор случайных чисел
Номер патента: 1781681
Опубликовано: 15.12.1992
Авторы: Боев, Мартыщенко, Пуленец, Филюстин, Шабров
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...информацион 20 ных входов умножителей 4 и 5 подается Е,а на вторые группы информационных входов этих же умножителей через группы 18 и20 элементов ИЛИ из регистра 25 памятичерез демультиплексор 26 соответственно25 К 7,в(выход 34) и Кз(выход 33). На выходахумножителей 4 и 5 появляются произведения соответственно 22 = 71 К 7,8, У = ЕКЗ,которые подаются на первые группы инфор . мационных входов сумматоров соответст 30 венно 7 и 8 (22 - через группу 19 элементовИЛИ, У - через мультиплексор 13 и группу22 элементов ИЛИ).На вторые группы информационныхвходов сумматоров 7 и 8 из регистра 2535 памяти. через демультиплексор 26 (выходы35 и 36) поступают соответственно Кь,о и К(К 1- через группу 23 элементов ИЛИ).Вычисляют соответственно Ез = 22+...
Устройство для идентификации малой выборки
Номер патента: 1774351
Опубликовано: 07.11.1992
Авторы: Воловик, Гайфутдинов, Клавдиев, Мартыщенко, Старс
МПК: G06F 15/36
Метки: выборки, идентификации, малой
...ы 3 ы на вход блока 18 умножения, "1 ы на входы сумматоров 9, 10, 11, м 1 н на информационные входы блоков 12, 13, 14 деления,на информационный вход вычи. тателя а. Из лоха 7 деления результат деления К =х /хз подается на входы сумматоров 9, 10. Иэ пока ф деления результат деления к 2=х 2 /хз подается на входы сумматоров 9, 11.Четвертый тактовый импульс с выхода синхронизатора 1 подается на управляющие входы сумматоров 9, 10, 11 и иниции ру1774351 5 10 15 20 25 30 35 40 45 50 5ет их работу. Результаты суммирования к 1+ + к;+1=31 с выхода сумматора 9 подаются на вход блока 12 деления,к 1+1=52 с выхода сумматора 10 подается на вход блоке 13 деления, к 21=3 з с выхода сумматора 11 подается на вход блока 14 деления.Пятый тактовый...
Устройство для идентификации малой выборки
Номер патента: 1774350
Опубликовано: 07.11.1992
Авторы: Асфендиаров, Воловик, Гайфутдинов, Клавдиев, Мартыщенко
МПК: G06F 15/36
Метки: выборки, идентификации, малой
...Но равносильна проверкегипотезы Но,В ы р аде н ие для супер индикатора 340 имеет видк.3=Як)=,/ ц(к)б к к,оДля построения критической области45 супериндикатора 3 при заданном уровнезначимости необходимо отметить; что 6(3)является интегральной функцией равномерного распределения с областью определения (О, 1, т.е, 6(3)=3. Причем для увеличения50 мощности целесообразно выбрать левостороннее усечение.Работы устройства носит циклическийхарактер и осуществляется в последовательности, задаваемой тактовыми импуль 55 сами синхронизатора 1, перед началомработы в блоке 5 записывается критическоезначение супериндикатора 3 р= а.Перед началом работы осуществляетсяобнуление блока 6 упорядочения чисел, вы1774350 Составитель С. ИонкинТехред М.Моргентал...
Устройство для укладки досок в пакет
Номер патента: 1728104
Опубликовано: 23.04.1992
Автор: Мартыщенко
МПК: B65G 47/14, B65G 57/00
...верхнем конце опорной площадки 15 для досок 2, а с источником рабочей среды сообщается нижняя подпоршневая полость 16 корпуса 12. При этом подвижная 17 и неподвижная 18 части направляющей образуют ползун. Для горизонтального перемещения рычага 11 установлен винтовой механизм 19, а для горизонтального перемещения подвижной части 17 направляющей - винтовой механизм 20,Устройство работает следующим образом,На транспортере 1 накапливаются пиломатериалы 2 и подаются к наклонному транспортеру 3, который с помощью упоров 7 захватывает пиломатериалы и поштучно подает их на наклонную роликовую шину 4, по которой пиломатериалы поступают на конвейер 5. Если упор 7 не захватил пиломатериал, тодатчик 6 отключает конвейер 5, который снабжен приводом...
Устройство для определения дисперсий
Номер патента: 1714619
Опубликовано: 23.02.1992
Авторы: Воловик, Злотников, Кивалов, Конаков, Мартыщенко, Старс
МПК: G06F 17/18
Метки: дисперсий
...моментов очередного измеренного значения случайной величины 2 и синхронизирующего импульса с синхронизатора 1, блок определения начальных моментов формирует значения второго Е(2) и четвертоГо Е(24) начальных моментов. С выхода блока 2 определения начальных моментов значение Е(2) поступает на входы квадратора 3 и блока 8 вычитания, а с его выхода значение Е(2 ) поступает на вход блока 5 вычитания.Второй импульс с выхода синхронизатора 1 подается на вход квадратоа 3, инициирует его работу, и значение. Е (2 ) с его выхода поступает на вход блока 4 масштабирования, Третий импульс с выхода синхронизатора 1 подается на вход блока 4 масштабирования, инициирует его работу, и значение ЗЕ (2 ) его выхода поступает на вход блока 5 вычитания....
Генератор случайных чисел
Номер патента: 1714598
Опубликовано: 23.02.1992
Авторы: Злотников, Кивалов, Конаков, Мартыщенко, Ташевский
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...и инициирует их работу, С выхода1 блока 13 умножения результат г (а 1 -- )г подается на вход блока 15 умножения. С выхода блока 14 суммирования результат ф 1 - 0,5)+ 3 г(а 1 - 0,5) подается на вход блока 16 умножения.Шестой тактовый импульс с выхода синхронизатора 1 подается на управляющий вход блока 15 умножения и инициирует его работу. Результат 48 г (а 1 -- ) подается на 1 г вход блока 16 умножения.Седьмой тактовый импульс с выхода синхронизатора 1 подается на управляющий вход блока 16 умножения и инициирует его работу, Результат 48 г (а 1- - г) Д 1 -1 - 0,5) + 3 г (а 1 - 0,5 И подается на вход блока 17 суммирования.Восьмой тактовый импульс с выхода синхронизатора 1 подается на управляющий вход блока 17 суммирования и...
Устройство для идентификации малой выборки
Номер патента: 1705837
Опубликовано: 15.01.1992
Авторы: Воловик, Гайфутдинов, Галеев, Клавдиев, Мартыщенко
МПК: G06F 15/36
Метки: выборки, идентификации, малой
...6(5)является интегральной функцией равномерного распределения в интервале О. 1), т,е,6(Я) = 3.Работа устройства для идентификации45 малой выборки носит циклический характери осуществляется в последовательности, задаваемой тактовыми импульсами синхронизатора 1, Перед началом работы в блок 4записывается критическое значение Якр су 50 периндикатора Я,Первый тактовый импульс с выхода синхронизатора 1 обнуляет блок 5 упорядочения чисел, блоки 6 и 8 деления, сумматор 7,вычитатель 9 и блок 10 сравнения.Второй тактовый импульс с выхода синхронизатора 1 подается на первые входыблоков 2 и 3 элементов И. Случайные числаХ 1 и Хг через блоки 2 и 3 элементов Иподаются на информационные входы блока 5.1705837 Составитель С.ИонкинТехред М.Моргентал...
Генератор случайных чисел
Номер патента: 1691838
Опубликовано: 15.11.1991
Авторы: Давлиев, Лысенков, Малиновский, Мартыщенко, Филюстин
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...вход блока 38, на второй вход которого с регистра 39 через ключ 33 подается величи на Л 1, Под действием восьмого импульса генератора 1 в блоке 38 происходит перемножение величин Ь и 25, результат 76 через ключ 36 подается на второй вход блока 20, на первый вход которого с блока 4 подается величина в.Под действием девятого импульса гене. ратора 1 на девятом выходе дешифратора 3 формируется сигнал, который поступает на вход остановэ генератора 1 и выключает его. Под действием этого же сигнала в блоке 20 происходит сложение величин щ и Ев. Результат Х 1 через ключ 31 поступает на выход генератора случайных чисел. Одновременно с этим сигнал с девятого выхода дешифратора 3 через элемент 29 задержки поступает на вход "Сброс" счетчика 2 под...
Стабилизатор постоянного напряжения
Номер патента: 1686418
Опубликовано: 23.10.1991
Авторы: Журавлев, Мартыщенко, Стрельцов
МПК: G05F 1/56
Метки: постоянного, стабилизатор
...синхроимпульсов на выходе управляемого одновибратора 11 иэменяется усилителем 9 обратной связи в соответствии с сигналом, поступающим на вход усилителя через второй делитель 8 напряжения с выхода источника постоянного напряжения, При увеличении входного напряжения длительность синхроимпульса у аличивается, при уменьшении входного напряжения - уменьшается. Например, диаграммы фиг. 2 б, в, г соответствуют случаю,когда входное напряжение устройства в 1,5 раза больше выходного,Диаграммы синхроимпульсов одновибратора 11 (фиг. 2 д) на выходе ЯЯ-триггера 7 (фиг, 2 е) и на выходе ЕСО-фильтра (фиг.2 ж) соответствуют случаю, когда входное напряжение более чем в 2 раза превышает выходное,При коротких импульсах синхронизации...
Линия непрерывного изготовления слоистых материалов
Номер патента: 1657378
Опубликовано: 23.06.1991
Авторы: Мартыщенко, Харышак
МПК: B27D 1/04
Метки: линия, непрерывного, слоистых
...Спрессованная лента 17 фанеры поступает в остывоч ую камеру 18, выйдя из которой проходит двухстороннюю обработку на шлифовальном станке 19. Непрерывная лента 17 фанеры после выхода из шлифовального станка 19 претерпевает двухстороннюю обрезку двухпильным стэнком 20, а пильное устройство 21 производит поперечный раскрой непрерывной ленты 17 фанеры на фанерные листы 22, укладываемые на подъемный стол 23.Линия работает следующим образом, Проваренные и оцилиндрованные чура ки 4 подаются к лущильным станкам 1 и 10, где они лущением разворачивают чураки в наружные полотна шпона 5 и 9, Полотна шпона 5 поступают на гильотинные ножницы 2 своего этажа для обрезки концов полотен или возможной высечки бракованного участка. Обрезанные концы каждого...
Генератор стационарного случайного процесса
Номер патента: 1644129
Опубликовано: 23.04.1991
Авторы: Лысенков, Мартыщенко, Осипов, Филюстин, Шилов
МПК: G06F 7/58
Метки: генератор, процесса, случайного, стационарного
...реализаций блока задания начальных значений соединен с первым входом блока сравнения, выход первого умножителя соединен с информационным входом блока вычисления экспоненты, выходы второго и третьего умножителей соединены соответственно с первым и вторым инФормационными входами первого сумматора, о т л и ч а ю щ и й с я тем, что, с целью расширения Функциональных возможностей за счет генерации стационарных случайных процессов с любыми заданными корреляционной Функцией и законом распределения, в него дополнительно введены генератор нормального случайного процесса, элемент И, блок сравнения с порогом,5 1644129 ехр (-а; 1), 1 = 1,2, Результат поступает в сумматор 16. В сумматоре 16 под действием четвертого управ ляющего импульса...
Стабилизирующий источник двуполярного напряжения
Номер патента: 1617426
Опубликовано: 30.12.1990
Авторы: Мартыщенко, Стрельцов
МПК: G05F 1/585
Метки: двуполярного, источник, стабилизирующий
...нарастания выхбдного напряжения стабилизатора 1 совпадает с достижением выходного напряжения стабилизатора 2 установившегося значения, Такой режим работы обеспечивается выбором режима переключения компаратора 5. На инвертирующий нход компаратора 5 подается напряжение с делителя напряжения на резисторах 10 и 11, пропорциональное выходному напряжению стабилизатора 2. На неинвертирующий вход компаратора 5 подается сумма напряжений со стабилитрона 6 и резистора 8 дифференцирующей цепочки (резистор 8 и конденсатор 7), В установившемся режиме напряжения на стабилитроне 6 меньше, чем напряжение на выходе делителя напряжения на резисторах 1 О и 11, а напряжение на резисторе 8 равно нулю. При включении устройства, когда на выходе...
Генератор случайных чисел
Номер патента: 1603383
Опубликовано: 30.10.1990
Авторы: Воловик, Гайфутдинов, Кузнецов, Мартыщенко, Немчинов
МПК: G06F 7/58
Метки: генератор, случайных, чисел
.../ Ч/11 поступает на третий инАормационный вход сумматора 18. Десятый синхронизирующий импульс, поступая на пятый синхронизирующий вход узла 9, вызывает срабатывание сумматора, с выхода которого величина С + 1 пЕ + К ( ,7)+- впоступает на вход бло 1 1,л2 О ка 21 элементов НЕ. Одиннадцатый синхронизирующий импульс, поступая на шестой синхронизирующий вход узла 9, вызывает срабатывание схемы 19 сравнения, выход которой соединен с инАормационным входом ключа 20, Двенадцатый синхронизирующий импульс, поступая на седьмой синхронизирующий вход узла 9, вызывает срабатывание ключа 20, сигнал с выхода которо- ЗОга обнуляет счетчик 13 и появляетсяна выходе окончания вычислений узла9. Если текущая величина 1, поступающая с выхода счетчика 13 на...
Двухтактный транзисторный инвертор
Номер патента: 1584054
Опубликовано: 07.08.1990
Автор: Мартыщенко
МПК: H02M 7/5375
Метки: двухтактный, инвертор, транзисторный
...чтобыпостоянная времени конденсатора 8 ирезистора 9 была не меньше временинс св :р ."тания вхсцна о напряжения. Пос 35ле зарядя конденсатора 8 ток черезрезистор 9 прекращается, н далеерезистор 9 ие влияет на работу устройства. В резупьтате этого в работеинвертора исключен режим сквозных"токов кроме времени заряда конденсатора 8),. когда открыты одно-решенно транзисторы 1 и 2,т 1 ерекл."учение ннверторя происходи", ко, ца ток через дросссль 12 достига,ет заданной геличинь В результате этого в инверторе отсутствуют ксьиутапнонные токи птв пере 73 ючении которые появляются при насыщении трансформатора.При вьключеяии первичногс источника напряжения конденсятОР 8 разэяжа ется через резис 5 оры 4 и 11. Врем Разряда конденса- ора 8 является...
Устройство для моделирования систем массового обслуживания
Номер патента: 1531105
Опубликовано: 23.12.1989
Авторы: Воловик, Гайфутдинов, Галеев, Мартыщенко, Пономарев
МПК: G06N 7/08
Метки: массового, моделирования, обслуживания, систем
...логической "1" и этот сигнал подается для управления вторым тактом40 вычислений, Работа происходит аналогичным образом до последнего тактового импульса, который для управления последним тактом вычислений и одновременно для останова генератора такто вых импульсов.Первый тактовый импульс обнуляет все блоки умножения, словения, регистр.Второй тактовый импульс подается в блок 2 памяти, При этом значение подается во все блоки умножения, Л- первый блок умножения, Л .ф во все блоки сложения.Третий тактовый импульс подается в блок 3 умножения и тем самым ини 55 циирует его работу. Результат 1 Ак подается в блок 4 сложения.Четвертый тактовый импульс подается в блок 4 сложения и инициируетВремя, ч Вероятность отказа, рассчи- танная по алгоритму...
Генератор случайных чисел
Номер патента: 1531094
Опубликовано: 23.12.1989
Авторы: Воловик, Гайфутдинов, Голик, Мартыщенко, Степанов
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...результаты с умножителей 21 и 22 подаются на входы сумматоров 26 и 25. В следующем такте происходит срабатывание сумматоров 25 и 26. Результат с сумматора 25 х + соеоЦсоя Р -1)(у ядпр+х;сояМ) поступает на вход делителя 28, а сумматора 26 у + я 1 пЫ(соя)(у 31 пЫф + х созрев - на вход делителя 27. В девятом такте происходит срабатывание делителей 27 и 28. Результаты деления Х и У подаются на информационные входы регистров 29 и 30, в которые они записываются и подаются на выходы генератораРабота генератора в режиме корреляции отличается тем, что сигналом признака режима работы ключи 18 и 19 срабатывают, ключи 23 и 24 не срабатывают, с коммутатора 20 на входы делителей 27 и 28 подается "1"В остальном работа генератора аналогична. Таким...
Генератор случайных чисел
Номер патента: 1509885
Опубликовано: 23.09.1989
Авторы: Воловик, Гайфутдинов, Мартыщенко, Пономарев, Ташевский
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...Р, 15Р, В, Р(а, = 0) и вводятся в блокпамяти генератора.Используя распределение Грэма-Шарлье по известным а, = О, Р (а = 0),П , Э, Рр, моделируется случайная 20величйна а.Разыгрывается равномерно распределенная величина х на интервале о,а .Генератор работает следующим образом. 25Значения коэфФициентов а Р(а,),Э, 0, Э рассчитываются заранее иавводятся в регистр 2 памяти.При его включении запускается генератор 1 тактовых импульсов, который ЗОуправляет работой триггеров 11 и 12,выдающих импульсы в дешифратор 13.Дешифратор формирует на своих выходахпоследовательность импульсов, котораяпериодически повторяется в соответствии с сигналами триггеров 11 и 12.35Первый управляющий импульс с дешифратора поступает одновременно наблоки 2-9,...

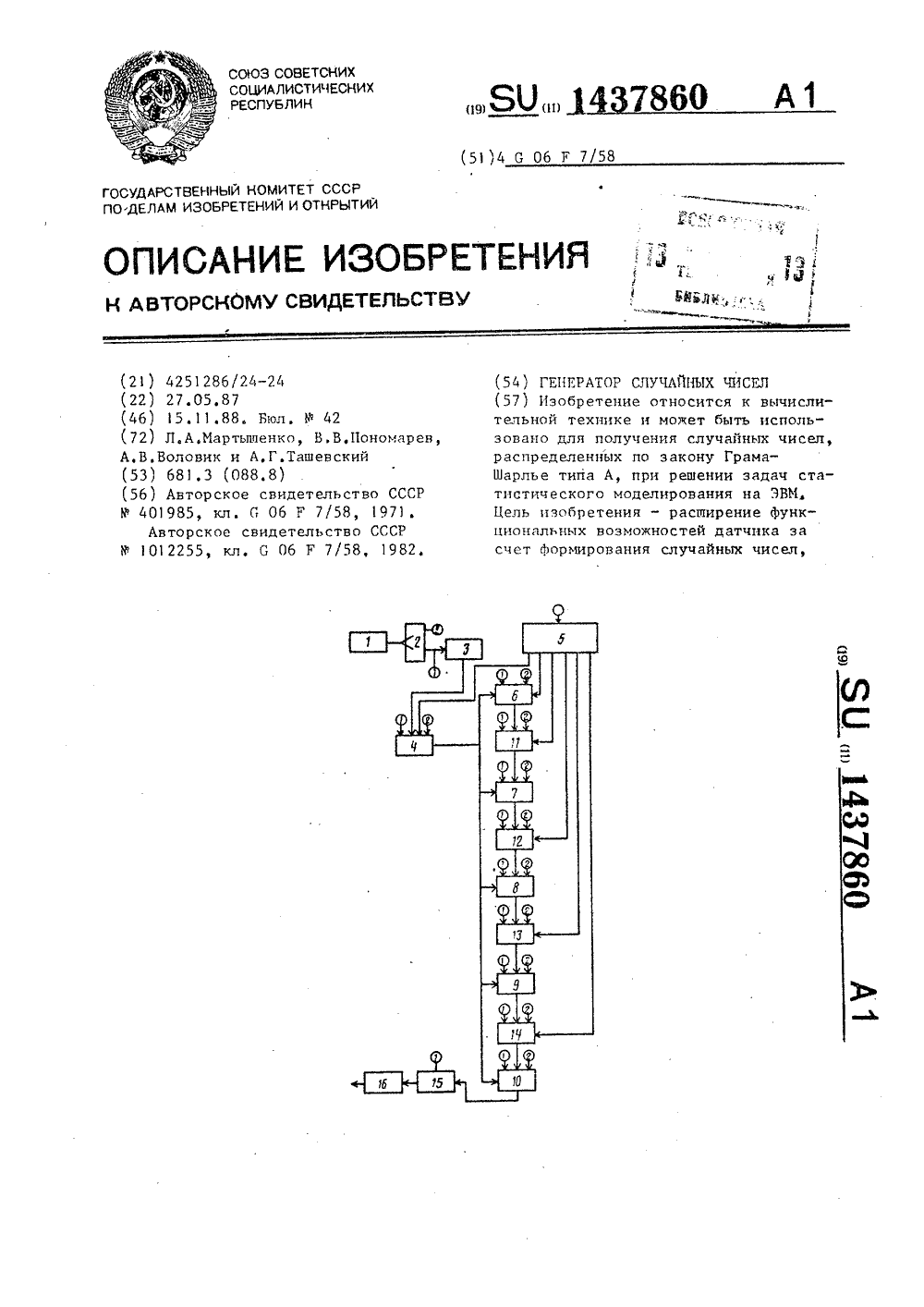

Генератор случайных чисел
Номер патента: 1437860
Опубликовано: 15.11.1988
Авторы: Воловик, Мартыщенко, Пономарев, Ташевский
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...2, включает в работу вычитающий блок 4, блок5 памяти, умножители 6-10, суммато. ры 11-14, ключ 15 и генератор 3 равномерно распределенных случайныхчисел, который выдает первое случайное число ь в вычитающий блок 4, Изблока 5 памяти выдаются коэффициенты В, Х, Х, Хз, Х, Х 1 соответственно в вычитающий блок 4 и умножители 6-10В вычитающем блоке осуществляется вычитание из первого случайного числа с коэффициента В, 25разность А = о - В выдается в умножитель 6 и сумматоры 11-14, В первом умножителе 6 рассчитывается произведение АХр, и результат выдаетсяв первый сумматор 11, где рассчитывается сумма Х+ АХ., и результатвыдается во второй умножитель 7,гдерассчитывается произведение А(Х 4 ++ АХд), и результат выдается во второй сумматор 12,...
Система охлаждения наддувочного воздуха для тепловозного дизеля
Номер патента: 1409496
Опубликовано: 15.07.1988
Автор: Мартыщенко
МПК: B61C 5/02
Метки: воздуха, дизеля, наддувочного, охлаждения, тепловозного
...температуру налдувочного воздуха изменением частоты врагцения, и вентилятор 11 централизованного воздухосцабжения элект РИ 1 ЕСКИХ М иИЦ.Атмосферный воздух засасывается через жалюзи 14 каналов 15 и вецтилято 5 10 15 20 25 30 35 ром 9 нагнетается в отсек 4, в полость между шатрообразно расположенными секциями 7, охлаждает в секциях наддувочный воздух дизеля и выбрасывается наружу через жалюзи 8.Одновременно в отсеке 6 атмосферный воздух засасывается через жалюзи 12, проходит через шатрообразно размещенные фильтрующие элементы 13 и вентилятором 11 через воздуховод 16 нагнетается в полость тягового генератора 17, охлаждает его и выбрасывается наружу через выпускной патрубок 20.В режиме подогрева наддувочного воздуха дизеля жалюзи...
Генератор случайных чисел
Номер патента: 1405056
Опубликовано: 23.06.1988
Авторы: Боев, Запорожец, Мартыщенко, Смирнов, Филюстин
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...соединен с входом установки в "0" первого триггера, выход которого соединен с первым адресным входом блока памяти,третий выход дешифратора соединен спервым входом пятого элемента ИЛИ,выход которого подключен к входу "Пуск" блока умножения, четвертый выход дешифратора соединен с вторым входом третьего элемента ИЛИ, выход которого через первый элемент задержки соединен с первым входом записи блока умножения, пятый выход дешифратора соединен с первым входом второго элемента И, выход которого через второй элемент задержки соединен с первым входом шестого элемента ИЛИ, выход которого соединен с входом чтения блока памяти, шестой выход дешифратора соединен с вторым входом пятого элемента ИЛИ, третий вход которого соединен с пятым...
Генератор случайных чисел
Номер патента: 1397907
Опубликовано: 23.05.1988
Авторы: Воловик, Лысенков, Мартыщенко, Осипов, Пономарев, Степанов
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...вход триггера 12 происходит перевод триггера 12 в нулевое состояние, а триггера 10 13 - в единичное состояние, При таком состоянии триггеров 12 и 13 исчезает сигнал с выхода элемента И 18, остается сигнал на выходе элемента ИЛИ 19 и формируется сигнал на выходе 15 элемента И 16, который поступает на второй вход регистра 2 памяти, на управляющие входы ключей 23, 30-32 и на вход Формирователя 15 импульсов (последний формирует импульсы по пе реднему фронту управляющих сигналов, а формирователь 14 импульсов - по заднему фронту сигнала, снимаемого с прямого выхода триггера 12). Схема генератора настраивается на перемно жение нормировочного коэффициента с коэффициентами операторного ряда Р1 Р и Р, В этом состоянии ключей происходит подача...
Кузов транспортного средства
Номер патента: 1369963
Опубликовано: 30.01.1988
Авторы: Мартыщенко, Чепурин
МПК: B61D 17/00
Метки: кузов, средства, транспортного
...транспортного средства, например локомотива, общий вид; на фиг.2 - разрез А-А на 4 иг.1, на фиг.3 - узел 1 на фиг.2; ца фиг,4 - разрез Б-Б на фиг,1, где сплошными стрелками показано движение атмосферного воздуха.Кузов содержит секцию крыши 1, которая включает две посадочные плоскости 2, перпендикулярные боковым наконным поверхностям 3. А каждая боовая наклонная поверхность крыши асположена в одной плоскости с соо ветствующим верхним обвязочным продольным, поясом 4, причем два верхних обвязочных продольных пояса бо=1 кэвых стенок 5 кузова наклонены внутрь, К налы 6 расположены симметрично с д ух сторон у боковых стенок кузова,имыкают к верхним продольным поясам к зова и имеют внутренние стенки 7, которые перпендикулярны посадочным...
Генератор случайных чисел
Номер патента: 1363199
Опубликовано: 30.12.1987
Авторы: Воловик, Голик, Лысенков, Мартыщенко, Филюстин
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...суммирование со случайными числами г иСуммы г + яхпь(соя- 1)(сояМ + + г яз.п м ) и+ сояК (соя /3 - 1)ф ( сояО + г язп М, ) поступают соответственно в делители 13 и 14, где происходит их деление на величину соя , Частные от делений поступают в блоки 15 и 16 регистраций. После регистрации случайных чисел на управляющих выходах блоков 15 и .16 формируются импульсы, которые поступают на элемент 17 И.На выходе элемента 17 И формируется управляющий импульс, который устанавливает в нулевое положение сумматоры 6, 11 и 12. Этот же импульс подается на управляющие входы ключей 18 и 19, В результате этого на выходах генератора одновременно появляются случайные числа у и х. При поступлении на выходе генератора следующих случайных чисел и тактового...
Генератор случайных чисел
Номер патента: 1363198
Опубликовано: 30.12.1987
Авторы: Голик, Лысенков, Мартыщенко, Пономарев, Филюстин
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...интервале 0,1 число на вычитатель 4.Одновременно этот управляющий импульс воздействует на регистр 2памяти, с .выходов которого постоянные коэффициенты (заранее рассчитанные и введенные в регистр 2 в соответствии с требуемым законом распределения) поступают в определенныеблоки: Р(Х,) - в вычитатель 4, Э, - 40в умножитель ; В, - в умножитель 8;Э - в умножитель 9.В квадраторе 5 и блоке 6 возведения в куб происходит возведениесоответственностепени два и три разности К -(Х, Д, снимаемой с вычитателя 4, Результат соответственнопоступает в умножители 8 и 9, Крометого, разность 1 ф -Р(Х,) с выходавычитателя 4 поступает в умножитель 507. где происходит суммирование четырехчисел,Сумма Х,+ ос-Р(Х,Я 11, +о -Р(Х.)1," +Гм. -Р(Х,)1 и,тупает в блок 11...
Уплотнительный пояс стыка секций съемной крыши транспортного средства
Номер патента: 1289726
Опубликовано: 15.02.1987
Авторы: Мартыщенко, Пыриков, Чепурин
МПК: B61D 17/12
Метки: крыши, пояс, секций, средства, стыка, съемной, транспортного, уплотнительный
...и может быть использовано в конструкциях локомотивов и вагонов.Целью изобретения является снижение аэродинамического сопротивления,На фиг, 1 показана секция съемной крыши транспортного средства; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - узел 1 на фиг. 4.Уплотнительный пояс стыка секций 1 и 2 съемной крыши транспортного средства содержит две поперечные дуги 3, выполненные из швеллерных балок и установленные параллельно и на одном уровне относительно друг друга. Швеллерные балки поперечных дуг снабжены полками 4, образующими между дугами нишу 5. К полкам 4 жестко прикреплены два угольника 6 одинакового контура с дугами, расположенные в нише. На угольниках...
Обратный гидроциклон
Номер патента: 1242246
Опубликовано: 07.07.1986
Авторы: Высоцкий, Мартыщенко
МПК: B04C 5/13
Метки: гидроциклон, обратный
...фиг. 1 представлен гидроциклон, общий вид; на фиг, 2 - различные варианты выполнения патрубка.Гидроциклон состоит из корпуса 1, расширяющегося книзу и имеющего очертания поверхности вращения. Корпус в верхней части имеет крышку 2 и выполнен за одно целое с тангенциально направленным патрубком 3. К нижней части корпуса 1 присоединен бункер 4 с патрубком 5 отвода сгущенной фракции и вмонтирована конфузорно-диффузорная вставка 6, имеющая аксиально расположенное центральное отвер стие, заканчивающееся патрубком 8 отвода осветленной фракции. Фигурная вставка 6 в верхней части соединена с патрубком 9, имеющим приемное отверстие 7, соединенное с отверстием фигурной вставки 6. Между внутренней поверхностью корпуса 1 и вставкой 6 образованы...
Генератор стационарного нормального случайного процесса
Номер патента: 1228102
Опубликовано: 30.04.1986
Авторы: Лобанов, Мартыщенко, Панов, Пономарев, Филюстин
МПК: G06F 7/58
Метки: генератор, нормального, процесса, случайного, стационарного
...1 ил.1228102 20 Составитель А. Карасоедактор Ю. Середа . Техред Г.Гербер орректор А, Зимокосо 03/49 Тираж 671 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб дПодписно аказ изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектна гера и генератор тактовых импульсов,выход которого соединен со счетнымвходом первого триггера, нулевойвход которого соединен с первымвходом дешифратора, а единичный выход первого триггера соединен с вторым входом дешифратора и счетнымвходом второго триггера, нулевой иединичный выходы которого соединенысоответственно с третьим и четвертымвходами дешифратора, первый выход которого соединен со счетным входомсчетчика, информационный выход которого...
