Номер патента: 961532

Опубликовано: 20.08.1999

Авторы: Вахрушев, Куделькин, Протасов, Чернышев, Шевцов

МПК: H02N 11/00

Метки: взрывомагнитного, генератора, дискового, модуль

1. Модуль дискового взрывомагнитного генератора, содержащий две проводящие пластины, образующие полость сжатия магнитного потока, соединенные по оси токопроводящей перемычкой, имеющей форму двух усеченных конусов с общим основанием в плоскости соударения дисков, отрезков коаксиальной передающей линии, образованной наружной проводящей трубой и двумя расположенными внутри нее токопроводящими цилиндрическими оболочками, электрически соединенными с пластинами по всему периметру, заряды ВВ, расположенные на внешних по отношению к полости сжатия поверхностях пластин и ограниченные в осевом направлении перпендикулярными к оси плоскостями симметрии смежных зарядов ВВ генератора, систему...

Номер патента: 1828316

Опубликовано: 20.06.1999

Авторы: Бузин, Гриневич, Жаринов, Зимаков, Ионов, Куделькин, Травкин

МПК: H01H 39/00

Метки: импульса, плазменный, формирователь, электродинамический

Электродинамический плазменный формирователь импульса тока, содержащий вакуумную передающую линию, ограниченную двумя коаксиальными электродами, плазмообразующий элемент, расположенный между ними, и камеру нагрузки с входным отверстием, расположенную на внутреннем электроде, отличающийся тем, что, с целью увеличения мощности путем предотвращения преждевременного затухания тока, он снабжен замыкателем тока, последний состоит из кольцевого заряда ВВ, равномерно расположенных на внешней поверхности заряда ВВ электродетонаторов и диэлектрического элемента, причем диэлектрический элемент выполнен в виде двух соединенных между собой частей, цилиндрической и плоской кольцевой, указанная...

Номер патента: 1808991

Опубликовано: 15.04.1993

Авторы: Бузин, Васюков, Гриневич, Жаринов, Ионов, Куделькин

МПК: E21B 29/00

Метки: резки, труб

...дополнительного. заряда 4 ударными волнами отдействия кумулятивных зарядов 1 и 3. Система инициирования 2 выполнена в видедвух электродетонаторов 7, установленныхна концах прутка 8 из ВВ, проходящего пооси устройства на всю его глубину с плотным контактом к кумулятивным зарядам 1 и3 и дополнительному заряду фугасного действия 4. Кумулятивные выемки зарядов 1 и3 имеют металлическую облицовку 9.Устройство работает следующим образом.При синхронном подрыве электродетонаторов 7 детонационные волны, распространяясь по прутку 8 навстречу друг другу,вызывают вначале детонацию в кумулятивных зарядах 1 и 3; а затем, с временнойзадержкой, равной/Чдет, - в дополнительном заряде фугасного действия 4 (Чдет -скорость детонации ВВ в прутке,1 -...

Номер патента: 1569900

Опубликовано: 07.06.1990

Авторы: Дудоров, Куделькин, Рандошкин

МПК: G11C 11/14

Метки: анизотропии, доменосодержащей, кристаллографической, кубической, ориентации, осей, пленке

...ОО йгй Составйитель й,Аьйийкееь8;"Ред Гй:"й 10)Геьг; ал ОР 1амОРСК.Я Реда кт.Шандор ПОдпи"ное008 тениям и Открытигйм ГОи ,йййй(: йй й 1 й/5 ж 408ОМИТ 8 ТЯ ПО .30Осква, )й(-", Ра Тира ТВ 8 НЧОГО К 1 1:Р)й) Ч аказ 1453 ВНИИ Осуда Производственно-издательскич комбинат йПй)теьйт", й, Ужгород, ул, Гай арийча,векторов намагниченности в ионно-имплантированном слое, в результате которого они выстраиваются вдоль трех эквивалентных направлений, составляющих друг с другом углы 120 О, При этом в окрестности пеоесечения осью симметрии пространственно- неоднородного магнитного поля доменосадержащей пленки,в, ирнно-имплантирован. ном слое образуются три домена, разделенные дОменньйми стенками, Зт(1 , стенки ориентированы под улом 12 О другк другу...

Номер патента: 1357278

Опубликовано: 07.12.1987

Авторы: Куделькин, Любарский

МПК: B60P 7/10

Метки: крепления, панелей, средстве, строительных, транспортном

...прижимнойрамы, где закреплен первый конец.Устройство содержит также нижнийтрос 9, связанный с тросом 2 с помощью подвижных направляющих 10 и11, выполненных в виде втулок, изакрепленный в трех точках на платформе панелевоза, защитный фартук12, закрепленный нижней частью наплатформе панелевоза, а верхней -ремнями на тросе 2, подвижный блок 4тросом 13 связан с натяжным приспособлением, например лебедкой, уста -новленной на одной из концов фермы(не показано), Между стойками фермыи стойками прижимной рамы установлены пружины сжатия, которые жесткозакреплены на стойках фермыУстройство работает следующимобразом,Перед загрузкой панелевоза прижимные рамы, находящиеся в положении 1, с помощью натяжного приспособления опускаются в положение...

Номер патента: 1339794

Опубликовано: 23.09.1987

Авторы: Гололобов, Ивлев, Куделькин, Меркулов, Осадчий, Рымша

МПК: H02K 41/035

Метки: линейный, электродвигатель

...между рядами полюсных выступов 8 и 9 позволяет увеличить тяговое усилие за счет увеличения электромагнитных нагрузок - линейной токовой нагрузки, либо значения магнитной индукции в воздушном зазоре, что дает возможность более эффективного использования активной поверхности магнитопровода якоря.Расстояние между рядами полюсных выступов 8 и 9 в предлагаемой конструкции определяется только расчетным значением высоты постоянного магнита 5 с полюсными наконечниками 6 и 7.Двигатель работает следующим образом,Намагничивающая сила постоянного магнита создает в магнитопроводе машины основной магнитный поток Ф, . Полюсные наконечники 6 и 7 способствуют эффективному использованию по стоянного магнита по всей длине, а 15 20 25 30 35 40 не только...

Номер патента: 1198569

Опубликовано: 15.12.1985

Авторы: Куделькин, Набокин, Рандошкин

МПК: G11C 11/14

Метки: доменосодержащей, ионно-имплантированного, однородности, пленке, слоя

...повысить чувствительность при контроле однородности ионно-имплантированного слоя в доменосодержащей пленке, если регистрировать не поле коллапса ЦМД Но, а напряженность импульсного поля Ни, при котором начинается процесс вращения намагниченности.Предложенный способ контроля однородности ионно-имплантированного слоя в доменосодержащей пленке осуществляют следующим образом.На намагниченную до насыщения доменосодержащую пленку воздействуют импульсным магнитным полем.Регистрация вращения намагниченности обеспечивается использованием магнитооптического эффекта Фарадея для визуализации областей с обратной намагниченностью и применением импульсного лазера в качестве источника света для подсветки пленки в некоторый момент времени через 20 в 2...

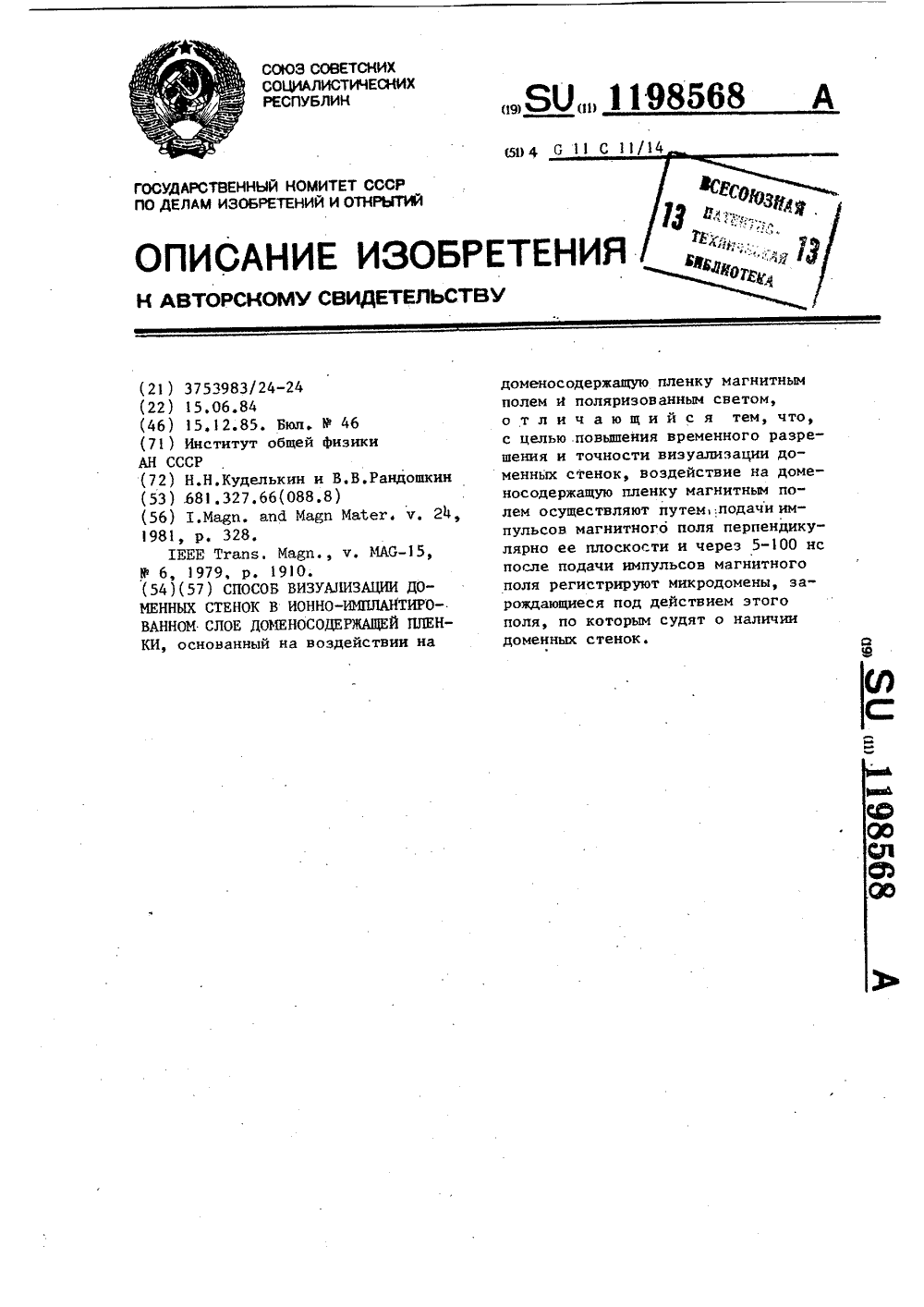

Номер патента: 1198568

Опубликовано: 15.12.1985

Авторы: Куделькин, Рандошкин

МПК: G11C 11/14

Метки: визуализации, доменных, доменосодержащей, имплантированном, ионно, пленки, слое, стенок

...наб., д, 4/5Филиал ПЛП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к вычислительной технике и может быть использовано при контроле продвижения заряженных стенок в запоминающих устройствах на цилиндрических магнитных доменах (ЦМД ) с ионноимйлантировацной структурой продвижения, а также при контроле состояний ЦМД в ионно-имплантированных доменосодержащих пленках.Цель изобретенйя - повышение временного разрешения и точности визуализации доменных стенок за счет регистрации микродоменов с обратной намагниченностью, зарождающихся вблизи доменных стенок в ионно-имплантированном слое при импульсном перемагничивании доменосодержащей пленки.Способ осуществляется следующим образом.На доменосодержащую пленку воздействуют...

Номер патента: 1030915

Опубликовано: 23.07.1983

Авторы: Захаров, Куделькин

МПК: H02K 3/28

Метки: двухфазная, обмотка, полюсопереключаемая, трехскоростная

...устройство, Число катушечных групп 19)также является повышенным, катушечныегруппы двух типоразмеров, чФо усложняет технологию намотки. Схема несимметрична на всех частотах вращения,кривая н.с.,имеет сплошной спектрвысших гармоник, что обуславливаетвредные побочные явления при работедвигателей с такой обмоткой,Известна также схема трехскоростной двухфазной обмотки. Обмотка рас.положена в 24 пазах, двухслойная,имеет 10 выводных концов, 16 катушечных групп. Обмоточиые коэффициенты 40Кл 0,85; Кргр = 0,64, КФ = 0,436.Схемы сопряжения фаз - последовательная иа низшей частоте Ьращенйя сдвумя параллельными ветвями на средней .и высшей частотах вращения 2, 45 Однако трехскоростная схема, хотя и имеет минимально возможное число выводных...

Номер патента: 960639

Опубликовано: 23.09.1982

Автор: Куделькин

МПК: G01R 17/10

Метки: измеритель, комплексного, сопротивления, составляющих

...5: 960639е ющему. входу электронного ключа 11 исо входом Формирователя 14 отрицательных прямоугольных импульсов, выходзадающего генератора 3 также подключен через нуль"орган 15 ко входу фор-мирователя 16 положительных прямо"угольных импульсов и ко второму входу формирователя 14 импульсов, выходы обоих формирователей 14 и 16прямоугольных импульсов подключены к 1 Оизмерительному прибору 17 через интегратор 18. ляющей изменяемой величины от ееУстройство работает следующим об" установленного значения, знак которо разом.Сигнал с источника 1 питания одновременно поступает на ветвь измеряемой величины и на ветвь образцовой величины. В ветви измеряемой ве"личины сигнал проходит через звено 2 Формула изобретения с регулируемым переменным...

Номер патента: 919652

Опубликовано: 15.04.1982

Авторы: Веренич, Зеленченок, Коган, Куделькин, Совьяк, Терпиловский, Шатерник, Шилов

МПК: A23N 12/02

Метки: корнеклубнеплодов, мойки, них, отделения, примесей

...4,91965 заключенный в кожух 5, камеру 6 с транспортером 7 для выноса примесей. В нижней части емкости 1, в месте стыковки с камерой 6, имеется окно 8 для удаления тяжелых приме. сей, а в верхней части над окном 8 расположено окно 9 для удаления легких примесей, Высота окна 9 регулируется заслонкой 10 в зависимости от вида и сорта корнеклубнеплодов. Между окйами 8 и 9 в емкости имеется дополнительное окно 11 для направления пото. 10 ка воды из камеры 6 в емкость 1. Для увеличения скорости потока через окно 11 перед ним по направлению движения воды (стрелка Б) внутри емкости под острым углом к диаметральной емкости, проходящей через ок но, установлен отражатель 12, образующий щель со стенкой емкости, Вследствие этого за ней образуется...

Номер патента: 872366

Опубликовано: 15.10.1981

Авторы: Ищенко, Куделькин, Михеев

МПК: B62D 43/00

Метки: колесами, полуприцепа

...троса 4 сигнализации, обрыве электрической цепи управления и сигнализации. Лампочка 23 также включается при превышении угла складывания автооезда свыше допустимого, предупреждая водителя о необходимости быть особенно внимательны 5055 5 10 15 10 25 30 рачивается управлякнций кулачок 1, жестко связанный с автомобилем-тягачом клином 2, и своим выступом 32 включает выключатель 26, замыкая цепь электромагнита 29, который перемещает золотник гидрораспределителя 1, открывая подачу масла в одну из полостей гидроцилиндра 12.Гидроцилиндр 12 поворачивает ось 6 полуприцепа и связанный с ним поворотный элемент 5 влево, а через тросы 4 следящий круг 3 вправо, который возвращается в нейтральное положение относительно управляющего кулачка 1,...

Номер патента: 813593

Опубликовано: 15.03.1981

Автор: Куделькин

МПК: H02K 3/28

Метки: двухскоростная, двухфазная, обмотка, полюсопе-реключаемая

...с числовым рядом 2,4,2,4,катушечные группы с номерами 1 и 2включены в одну полуфазу первой фазы,другая полуфаза которой образована катушечными группами с номерами 3 и 4,.Одна полуфаза второй фазы составленаиз катушечных гр п с номерами 2 и 3,а другая,полуфаза этой же фазы образована катушечными группами с номерами 1и .4, причем катушечные группы 2 и 4первой фазы и катушечные группы 1 и3/ второй фазы включены встречно по отношению к остальным катушечным группамуказанных фаз, где знакпри соответствующем номере катушечной группы указывает на то, что катушечная группа принадлежит ко второй фазе,На фиг. 1 изображена одна однослойнаяфаза А обмотки; С 1 - начало, С 2 - конец;1 С 1 - средняя точка фазы А;на фиг. 2 укладываемая на дно пазов...

Номер патента: 747764

Опубликовано: 15.07.1980

Авторы: Адамов, Ищенко, Куделькин, Михеев

МПК: B62D 13/02

Метки: колес, поворота, полуприцепа, средства, транспортного

...смонтирован жесткий копир 4 и,шарнир 5 с вертикальной осью вращения,на котором установлены и могут вращаться поворотный круг 6, соединенный приводом 7 с управляемыми колесами, и управляющий круг 8, жестко соединенный со шкворнем 9 и клином 10. В поворотном круге б шарнирно установлены две собачки 11 и 12, которые одновременно взаимодействуют с радиальными выступами 13 управляющего круга 8 и профильными пазами 14 и 15 копира 4.Устройство работает следующимобразом,При повороте тягача 1 относительнополуприцепа 3 вместе с седельнойплитой 2 поворачивается управляющийкруг 8, который за собачку11 поворачивает поворотный круг6, а он в свою очередь, приводит в действие привод 7 управляемых колес полуприцепа, Верхниевыступы собачек 11 и 12...

Номер патента: 732822

Опубликовано: 05.05.1980

Автор: Куделькин

МПК: G05B 23/02

Метки: сопротивлений

...29 и первый 30 и второй 31пороговые блоки,Устройство работает следующимобразом.По сигналу с блока 23 запускаетсягенератор 4, который подключает коммутатор 2 к контролируемой точкештепсельного разъема объекта контроля.Информация о величине сопротивлениячерез коммутатоо 2 поступает на .мост 5.Одновременно на второе плечо моста 5 через коммутатор 2 поступаютсигналы с блока 1, Сигнал рассогласования с моста 5 поступает на модулятор 25, управляемый генератором 6,и преобразуется в переменное напряжение, амплитуда которого определяетсяразбалансом моста 5, и далее сигналпоступает на блок 8, где происходитразделение на сигналы положительногои отрицательного раэбаланса моста.Разделяемый сигнал поступает надва идентичных канала,...

Номер патента: 718081

Опубликовано: 29.02.1980

Авторы: Гончаренко, Гурбич, Зеленченок, Короткевич, Куделькин, Мельник, Севернев, Флешлер, Шатерник

МПК: A23N 17/00

Метки: запарник, кормов

..."бднн" над- другим в сообщающихся между собой в нижней части кожухах 12 и 13, при этом наружные стенки 3 воронкообразното днища охватывают кожух 12 верхнего шнека 10 и соединены с кояухом 13 нижнего пгнека 11. Между консухами 12 и 13 имеются камеры 14 и 15, отделенные одна от другой наружной стенкой 3 воронкообразного днища и связанные между собой окна71ми 1 б и,17, образованными в кожухе 1 д нижнего шнека П. Отверстие 18 для удаления коденсата расположено в верхней камере 15, причем расстояние между его нижней кромкой и верхней кромкой нижнего окна 1 б больше величины избыточйого давления внутри чана (в мм водяного столба) .Запарник,кормов работает следующимобразом.Чан 1 загружается клубнеплода ми,после чего в него подается пар....

Номер патента: 662385

Опубликовано: 15.05.1979

Авторы: Адамов, Анисимов, Ищенко, Куделькин, Огушевич

МПК: B60P 1/16

Метки: кузова, опрокидывания, самосвала

...состоит из вспомогательной рамы 1, установленной на шарнирах 2 в задней части надрамника 3 шасси. Кузов 4 с помощью шарниров 5 соединен с другим концом вспомогательной рамы 1, а с помощью шарниров ь и 7 и серьги 8 - с коромыслом 9. Механизм подъема кузова 4 выполнен в виде гидроцилиндра 10, шарнирно установленного на надрамнике 3, и с помощью шарнира 11, соединенного с коромыслом 9.Коромысло 9 шарнирно установлено на вспомогательной раме 1При разгрузке самосвала гидро- цилиндр 10 поворачивает коромысло 9 вокруг оси 12, Одновременно кузов 4 поворачивается вокруг шарниров 5 эа счет тоГо, что кузов 4 через серь3 66238гу 8 и шарниры 6 и 7 связан с другимплечом коромысла 9. Опрокидываниекузова 4 вокруг шарниров 5 происходитдо тех пор,...

Номер патента: 611274

Опубликовано: 15.06.1978

Автор: Куделькин

МПК: H02K 3/28

Метки: двухфазная, обмотка, полюсопереключаемая

...обмотке это достигается тем, что в ней катушки- разделены на 10 групп, в которых число катуные группы распределены по фая из которых составлена из двух полуфазах катушечные группы сое. ду собой последовательно. Одна ерзой фазы образована пятой, седьтой катушечными группами, прпя катушечная группа включена61274 Форлула изобретения г и а гг и и ог м г и ю з г гг л Составитель А. ГолТехред О. ЛуговаяТираж 892 ченкоКорректо Подписно Тупика Редактор Л. ТюриЗаказ 31 бб 143 вета Министров открытийя наб,;. 4/5 угн Гроектная СОР ИИИ 1 И Государсгвенного комитета Со по делам изобретений и 35, Москва, Ж, Раугнска ППП 11 атент, г. Ун городвстречно по отношению к пятой и девятой катушечным группам, вк;юченных соггасно. Другая нолуфаза первой фазы...

Номер патента: 606188

Опубликовано: 05.05.1978

Авторы: Захаров, Куделькин

МПК: H02K 3/28

Метки: двухфазная, обмотка, полюсопереключаемая

...близкой к изобретению по технической сущности и достигаемому результату является двухфазная полюсопереключаемая обмотка с отношением чисел пар полюсов 2 р,.2, -- = 12:2 2). Обмотка содержит катушки, неравномерно распределенные по фазам, Каждая фаза разделена на две полуфазы с соединением катушечных групп в полуфазах последовательно. Обмотка выполнена однослойной и составлена из двух частей.Недостатком известных обмоток являет.- ся сложность технологии изготовления и низкое использование активных материалов.Целью изобретения является повышение использования активных материалов и упрощение технологии изготовления.Указанная цель достигается тем, что катушки обмотки разделены на двадцать групп, число606188 Формула изобретения е 7 г г О д гг...

Номер патента: 572373

Опубликовано: 15.09.1977

Авторы: Добротин, Куделькин, Миленин, Перепелица

МПК: B25H 7/04

Метки: ленте, металлической, метки, сварного, шва

...в необходимости специальных мер предосторожности, вытекающих из правил работы с радиоактивными веществами, в невозможности использования вырезанных в месте сварного шва отходов металла в оборотном производстве до полного распада радиоактивных веществ; кроме того, срок службы метки ограничен периодом полураспада радиоактивных изотопов.Целью изобретения является повышение качества и долговечности метки,Для этого по предлагаемому способу в ка чсстве металла-индикатора используют ме572373 Формула изобретения Составитель С. Никулина Техред И. МихайловаРедактор Л, Василькова Заказ 2081/11 Изд. Кв 746 Тираж 1130 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д....

Номер патента: 569651

Опубликовано: 25.08.1977

Авторы: Бащенко, Дмитриев, Зайцев, Куделькин, Лактионов, Миленин

МПК: C22F 3/02

Метки: кристаллизующихся, слитков

...в виде плоского диска с фланцем.Однако данное устройство и 2Ф лючающихся э больших габаустройства, 1 связанных с размещения в нем волйоводносительно больших потерях колебаний в волновбйной й,в себе контакт торец он-излучатвль; большой незлучения колебаний подао, выполненным в виде плас тения - уменьшение потери колебаний, исключение авто чой системы и уменьшениеение условий передачи упи повышение качества слиъ излучающего торца к длине волны в материале излучателя - в пределах 0,05-0,15, Укаэанные соотношения получены из анализа работы системы в диапазоне частот 7,8-22 к 1 цНа чертеже показано предлагаемое устройство. Оно состоит иэ пощона-излучателя 1, соединенного с магнитострикционнымй пречобраэоввтелями 2 и закрепленного на проме:...

Номер патента: 540941

Опубликовано: 30.12.1976

Авторы: Абрамов, Дмитриев, Жиряков, Зайцев, Клюев, Куделькин, Миленин, Обруч

МПК: C22F 3/02

Метки: кристаллизирующихся, слитков

...конструктивные особенности обеспечивают минимум потерь энергии упругих колебаний в местах крепления его к пассивным элементам конструкции устройства и максимум прохождения колебаний через поддон в слиток. Вместе с тем поддон герметизпрует вакуумное плавильное пространство печи и систему водяного охлаждения всего устройства для создания упругих колебаний, заключенного в демпфирующий бак охлаждения.Это устройство, обеспечивая эффективную передачу энергии колебаний в кристаллизующийся металл, исключает необходимость использования затравок-излучателей,На чертеже показано устройство для обработки кристаллизующихся слитков.Устройство состоит из поддона-излучателя 1, установленного на волновод 2 и закрепленного на промежуточной крышке 3...

Номер патента: 208901

Опубликовано: 01.01.1968

Авторы: Балабин, Куделькин, Романов, Щукин

МПК: B22D 3/00

Метки: механизм, слитков, уборки

...на шарнир стоике и съемник два слит тветству и слитко 7 крепится к рам цепи 9 крепятся к Шарнирно-рамный ли с ячейками на5 жду ячейками соо жду каждой паро поддоне. редмет изобретени Механизм для уборки слитков из ста ливочной канавы, крепящийся на крюк на, включающий в себя устройство дл вата, отличающиася тем, что, с целью 5 временно захвата и уборки нескольких ков, захватывающее устройство выполн виде рамы из четырех шарнирно соедин между собой кассет, имеющих ячейки д хвата слитков, зе края зах- одно- слитн енных ля заИзвестны механизмы для групповой и од ночной уборки слитков из сталеразливочно канавы, которые крепятся к крюку крана, н пример, клещи или приспособления в виде цепей с крюками,Отличительной особенностью...
