Формирователь импульсов напряжения

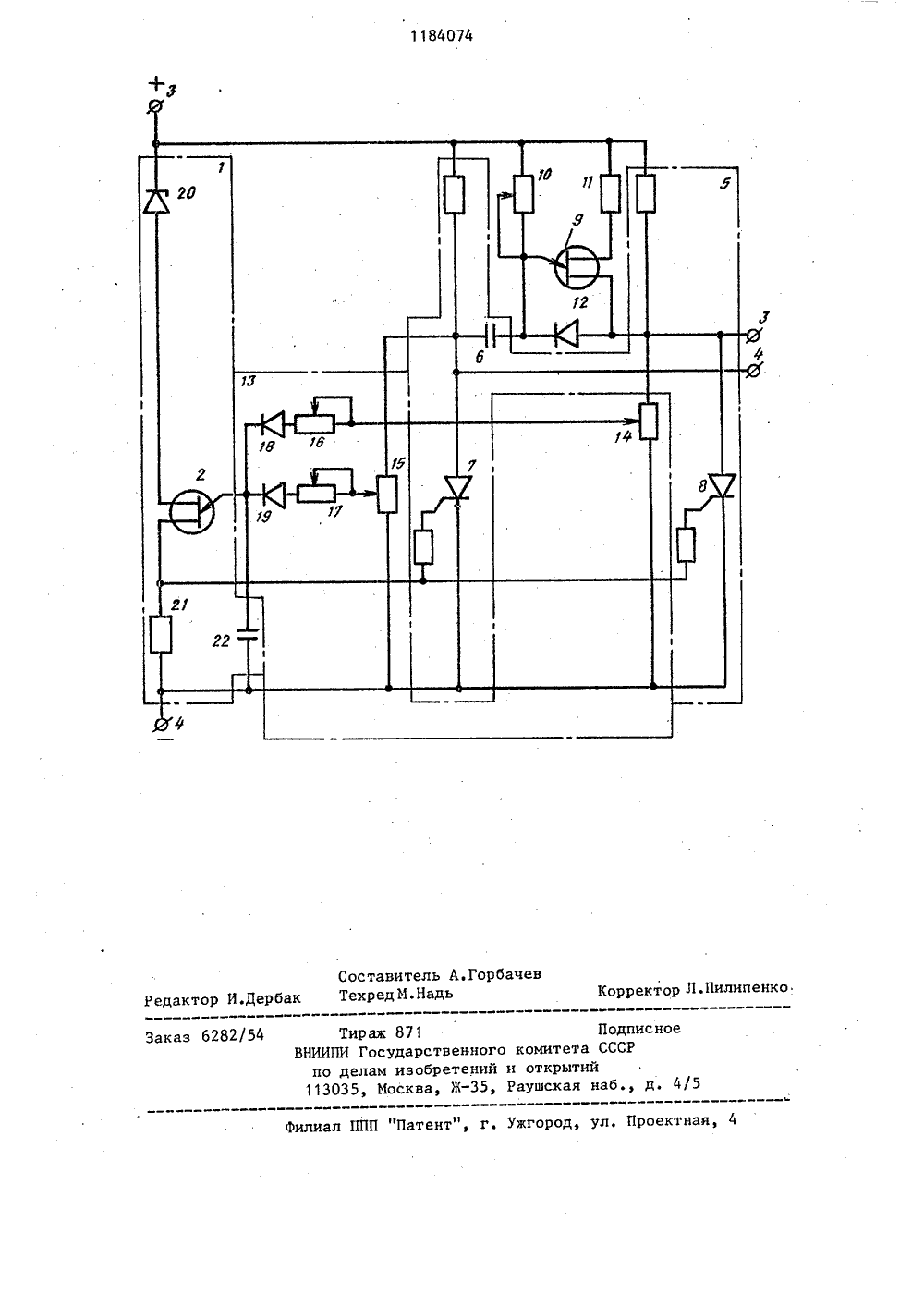

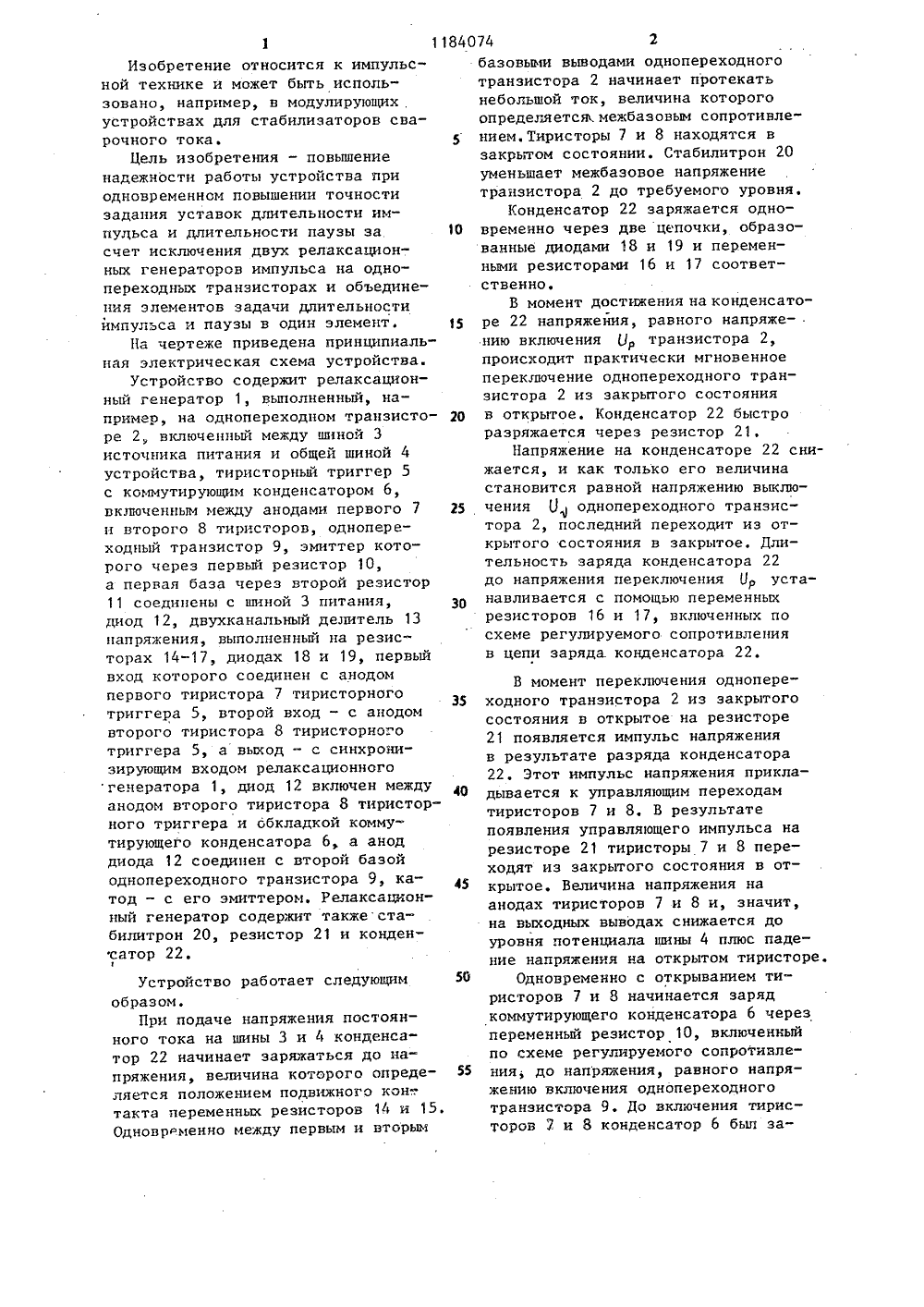

10 20 30 35 40 45 56 55 Изобретение относится к импульсной технике и может быть использовано, например, в модулирующих, устройствах для стабилизаторов сварочного тока.Цель изобретения - повышение надежности работы устройства при одновременном повышении точности задания уставок длительности импульса и длительности паузы за счет исключения двух релаксационных генераторов импульса на одно- переходных транзисторах и объединения элементов задачи длительности импульса и паузы в один элемент.На чертеже приведена принципиальная электрическая схема устройства.Устройство содержит релаксационный генератор 1, выполненный, например, на однопереходном транзисторе 2 включенный между шиной 3 источника питания и общей шиной 4 устройства, тиристорный триггер 5 с коммутирующим конденсатором 6, включенным между анодами первого 7 и второго 8 тиристоров, однопереходный транзистор 9, эмиттер которого через первый резистор 10, а первая база через второй резистор 11 соединены с шиной 3 питания, диод 12, двухканальный делитель 13 напряжения, выполненный на резисторах 14-17, диодах 18 и 19, первый вход которого соединен с анодом первого тиристора 7 тиристорного триггера 5, второй вход - с анодом второго тиристора 8 тиристорного триггера 5, а выход - с синхронизирующим входом релаксационного генератора 1, диод 12 включен между анодом второго тиристора 8 тиристорного триггера и обкладкой коммутирующего конденсатора 6, а анод диода 12 соединен с второй базой однопереходного транзистора 9, катод - с его эмиттером. Релаксационный генератор содержит также стабилитрон 20, резистор 21 и конденсатор 22. Устройство работает следующим образом.При подаче напряжения постоянного тока на шины 3 и 4 конденсатор 22 начинает заряжаться до напряжения, величина которого определяется положением подвижного конт такта переменных резисторов 14 и 15. Одновременно между первым и вторым базовыми выводами однопереходного транзистора 2 начинает протекать небольшой ток, величина которого определяетсв,межбазовым сопротивле" нием. Тиристоры 7 и 8 находятся в закрытом состоянии. Стабилитрон 20 уменьшает межбазовое напряжение транзистора 2 до требуемого уровня.Конденсатор 22 заряжается одновременно через две цепочки, образованные диодами 18 и 19 и переменными резисторами 16 и 17 соответственно.В момент достижения на конденсаторе 22 напряжейия, равного напряже- . нию включения О транзистора 2, происходит практически мгновенное переключение однопереходного транзистора 2 из закрытого состояния в открытое. Конденсатор 22 быстро разряжается через резистор 21,Напряжение на конденсаторе 22 снижается, и как только его величина становится равной напряжению выключения 0 однопереходного транзистора 2, последний переходит из открытого состояния в закрытое. Длительность заряда конденсатора 22 до напряжения переключения Ц устаР навливается с помощью переменных резисторов 16 и 17, включенных по схеме регулируемого сопротивления в цепи заряда. конденсатора 22. В момент переключения однопереходного транзистора 2 из закрытого состояния в открытое на резисторе 21 появляется импульс напряжения в результате разряда конденсатора 22, Этот импульс напряжения прикладывается к управляющим переходам тиристоров 7 и 8. В результате появления управляющего импульса на резисторе 21 тиристоры 7 и 8 переходят из закрытого состояния в открытое, Величина напряжения на анодах тиристоров 7 и 8 и, значит, на выходных выводах снижается до уровня потенциала шины 4 плюс падение напряжения на открытом тиристоре.Одновременно с открыванием тиристоров 7 и 8 начинается заряд коммутирующего конденсатора 6 через переменный резистор 10, включенный по схеме регулируемого сопротивления, до напряжения, равного напряжению включения однопереходного транзистора 9, До включения тиристоров 7. и 8 конденсатор 6 был за84074 4 3 11 ряжен до напряжения ОсОР 9 где О з - напряжение включения одно- переходного транзистора 9, Величина напряжения на конденсаторе 6 до перехода тиристоров 7 и 8 в открытое состояние определяется разностью напряжений на анодах закрытых тиристоров 7 и 8.Когда напряжение на конденсаторе 6 становится равным напряжению включения однопереходного транзистора 9 (тиристоры 7 и 8 открыты) последний переходит из закрытого состояния в открытое, и напряжение на конденсаторе 6 через открытый переход эмиттер-первая база однопереходного транзистора 9 и открытый тиристор 8 прикладывается к тиристору 7 в обратном направлении. Тиристор 7 закрывается и в дальней.шем с тиристором 8 переходит в триггерный режим работы.Длительность заряда конденсатора 6 до напряжения включения одно- переходного транзистора 9 устанавливается с помощью переменного резистора 10, включенного по схеме регулируемого сопротивления.В триггерном режиме устройство работает следующим образом.При закрывании тиристора 7 на переменном резисторе 15 появляется падение напряжения заданной величины и конденсатор 22 начинает заряжаться через переменный резистор17 и диод 19.Одновременно в результате повышения потенциала напряжения на аноде тиристора 7 начинает перезаряжаться конденсатор 6 по цепи: анод тиристора 7 - конденсатор 6, эмиттер - первая база однопереходного транзистора 9 - открытый тиристор 8 до напряжения на переменном резисторе 15 минус падение напряжения на открытом тиристоре 8. Когда напряжение. на конденсаторе 22 становится равным напряжению включения однопереходного транзистора 2, последний переходит иэ закрытого состояния в открытое, и на резисторе 21 снова появляется импульс напряжения, прикладываемый к управляющим переходам тиристоров 7 и 8; Тиристор 7 переходит из закрытого состояния в открытое и напряжение на конденсаторе 6 прикладывается через 5 10 15 20 25 30 35 40 45 50 55 открытый тиристор 7 и диод 12 в обратном направлении к тиристору8. Величина его достаточна для перевода тиристора 8 из открытого состояния в закрытое. Тиристор 8 закрывается,При закрывании тиристора 8 напеременном резисторе 14 появляетсяпадение напряжения заданной величины, и конденсатор 22 начинает заряжаться через переменный резистор16 и диод 18.Одновременно в результате повышения потенциала напряжения на анодетиристора 8 и понижения потенциалана аноде тиристора 7 начинает заряжаться конденсатор 6 по цепи:анод тиристора 8 - диод 12 - конденсатор 6 - открытый тиристор 7 донапряжения, имеющегося на переменном резисторе 14 минус падениенапряжения на открытом тиристоре 7,Когда напряжение на конденсаторе 22становится равным напряжению включения однопереходного транзистора2, последний переходит из закрытогосостояния в открытое и на резисторе21 появляется импульс напряжения,прикладываемый снова к управляющимпереходам тиристоров 7 и 8. Тиристор8 открывается, а тиристор 7 закрывается, как описано, и процесс повторяется,Таким образом, сигналы на выходных выводах являются инверсными.Длительность импульса и паузы регулируются раздельно с помощью переменных резисторов 16 и 17, включенных по схеме регулируемого сопротивления. Резистор 11 обеспечиваетстабилизацию напряжения срабатывания однопереходного транзистора 9при изменении температуры окружающей среды.В результате построения предлагаемой схемы отпадает необходимостьв двух релаксационных генераторахимпульсов, выполненных каждый наоднопереходном транзисторе и времязадающей КС-цепи, в блоке первоначального включения тиристоров триггера и в блоке технологической задержки начала триггерного режимаработы тиристоров триггера, чтоповышает надежность работы устройства и точность задания уставок длительности импульса и паузы,
