Номер патента: 1389738

Опубликовано: 23.04.1988

Авторы: Иванов, Мерцедин

МПК: A01N 59/16

Метки: картофеля, клубней, подготовки, посадке

...в клубнях. Предлагаемый способ позволяетвместо двух веществ стимулятора ифунгицида использовать одно, причемс большой стимулирующей активностью.Оксид цинка в отличии от янтарнойкислоты не требует строгой дозировкинормы, двукратное увеличение нормырасхода не оказывает отрицательногодействия на картофель. Янтарная кислотав повышенных дозах обладает сильными ингибирующими свойствами.П р и и е р 3. Клубни картофеля сорта "Житомирянка" весом около ЗО г делили на двФ партии. Клубни первой партии опудривались оксидом цинка в дозе 10 г на 1 ц, клубни второй партии обрабатывали сульфатом цинка и для сравнения - растворами бенэоата и салицилата цинка. Контроль - без обработки. Посадочный материал высаживали в почву в трех повторностях по 10...

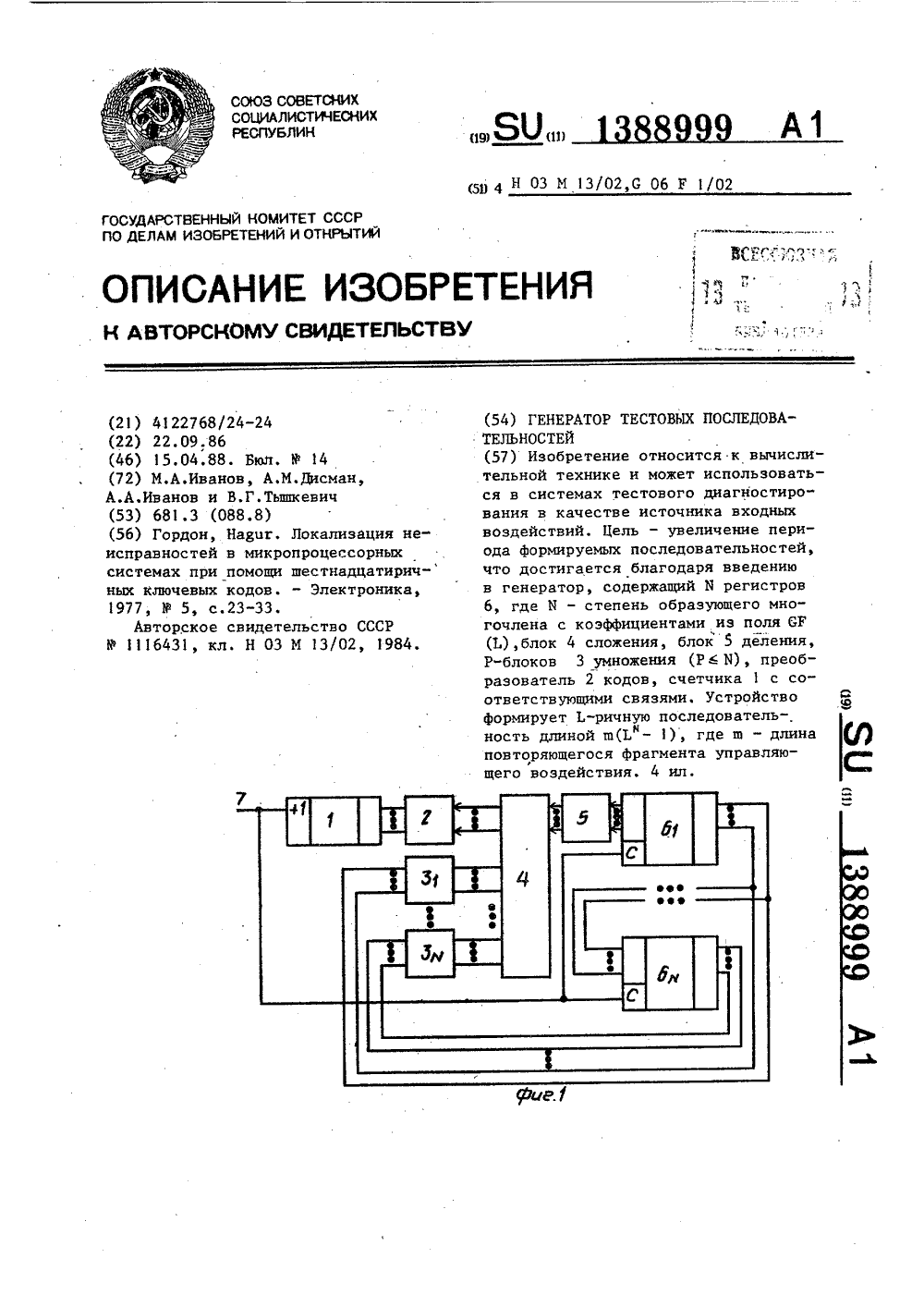

Номер патента: 1388999

Опубликовано: 15.04.1988

Авторы: Дисман, Иванов, Тышкевич

МПК: G06F 1/02, H03M 13/51

Метки: генератор, последовательностей, тестовых

...2 на основе ПЗУ, адресные входы которого становятся входами преобразователя, а выходы - выходами преобразователя. В простейших случаях, при малых щ и Ь, преобразователь 2 кодов можно построить, используя известные методы синтеза комбинационных схем, например, метод диаграмм Вейча.На фиг.4 показан пример построения преобразователя 2, содержащего дешифратор, который реализованна элементе И 13 и элементе ИЛИНЕ 14, элементе ИЛИ 15, формируемое воздействие имеет вид 3222223(для 3-х разрядного счетчика по модулю 7 и 11 о 8 тЬГ = 3)Рассмотрим периодические свойст Ова формируемых последовательностей.Определение 1.Последовательность Ь-ричных чисел,поступающих на входы генератора1 блоки 3,4,5 и регистры 6), называется управляющей...

Номер патента: 1388932

Опубликовано: 15.04.1988

Авторы: Иванов, Овсянников, Склярский, Тимофеев

МПК: G09B 9/00

Метки: обучения, операторов

...19 устанавливают в положения, соответствуюгцие типу исполнительных механизмов (нормально открытые или нормально закрытые). В узле 18 задают диапазоны допустимых изменений параметров процесса. В процессе обучения моделирование (воспроизведение) взаимосвязи параметров технологических процессов осуществляется в блоке 1. На вход блока 1 поступают сигналы от блока 3, зависящие от действий, выполняемых обучаемым при имитации управления технологическим процессом, и от пульта 4, имитирующие изменение условий протекания процесса. Для каждой совокупности управляющих и возмущающих воз. действий, поступающих на вход блока 1, на его выходе вырабатываются напряжения, соответствующие значениям параметров технологического процесса. С помощью...

Номер патента: 1388930

Опубликовано: 15.04.1988

Автор: Иванов

МПК: G08C 23/04

Метки: вала, вращающегося, интерфейс

...19 света в световой поток, который передается по второму световоду 21 к фотоприемнику 13 и преобразуется им в электрический сигнал, который усиливается усилителем 6 до уровня срабатывания триггера 9 порога, с выхода которого поступает на тактовый вход датчика 2 информационных слов, после чего датчик 2 выдает подготовленное к передаче информационное слово на входы регистра 3, с выхода которого каждый разряд информационного слова усиливается по мощности усилителями 4 тока, преобразуется источниками 5 света в световой поток и передается по световодам 20 к фотоприемникам 15, преобразуется ими в электрические сигналы, которые фиксируются блоками 16 приема сигнала.С выхода триггера 9 порога разрешающий логический уровень задерживается в...

Номер патента: 1388929

Опубликовано: 15.04.1988

Автор: Иванов

МПК: G08C 23/04

Метки: узла, шпиндельного

...8 сдвигачерез делитель 7 частоты. Формирователь 12 сообщения работаетследующим образом. По шине адресов задается датчик 9, подключаемый через аналоговый коммутатор 19 к входу блока 20 синхронного считывания, момент фиксации сигнала и начала преобразования путем возбуждения управляющих входов соответственно аналогового коммутатора 19, блока 10 синхронного считывания и АЦП 21. Фиксация сигнала в блоке 20 синхронного считывания производится путем его запоминания в аналоговом виде на период преобразо. вания в АЦП 21, Фиксация сигналов всех диагностицеских датчиков 9 происходит одновременно в блоках 10 синхронного считывания в те моменты времени, когда световой поток от излучателя 22, отражаемый от стробоскопицеского диска 24 и...

Номер патента: 1388918

Опубликовано: 15.04.1988

Авторы: Иванов, Келлер, Поляков, Шпилькерман

МПК: G06M 7/02

Метки: программного, счета, штучных

...подпрограмм иэ задатчика 17 кодов передается и записывается в вычитающий счетчик 18 импульсов, состояние которого дешифрируется дешифратором .19 таким образом что каждому состоянию счетчика соответствует наличие разрешающего сигнала на одном из выходов дешифратора 19 (сигнал на И-м выходе дешифратора 19 формируется при единичном состоянии счетчика 18), каждый из выходов дешифратора обеспечиваетуправлени одним из ключей 14 первого5 и второго 10 блоков ключей и, следовательно, передачу информации, записанной в задатчиках 13 кода, соответствующих текущей подпрограмме (со 5стояние счетчика 18), в счетчик 3 ина табло 11, если текущая подпрограмма не последняя в программе (содержимое. счетчика 18 больше единицы и раз 1 Орешающий сигнал...

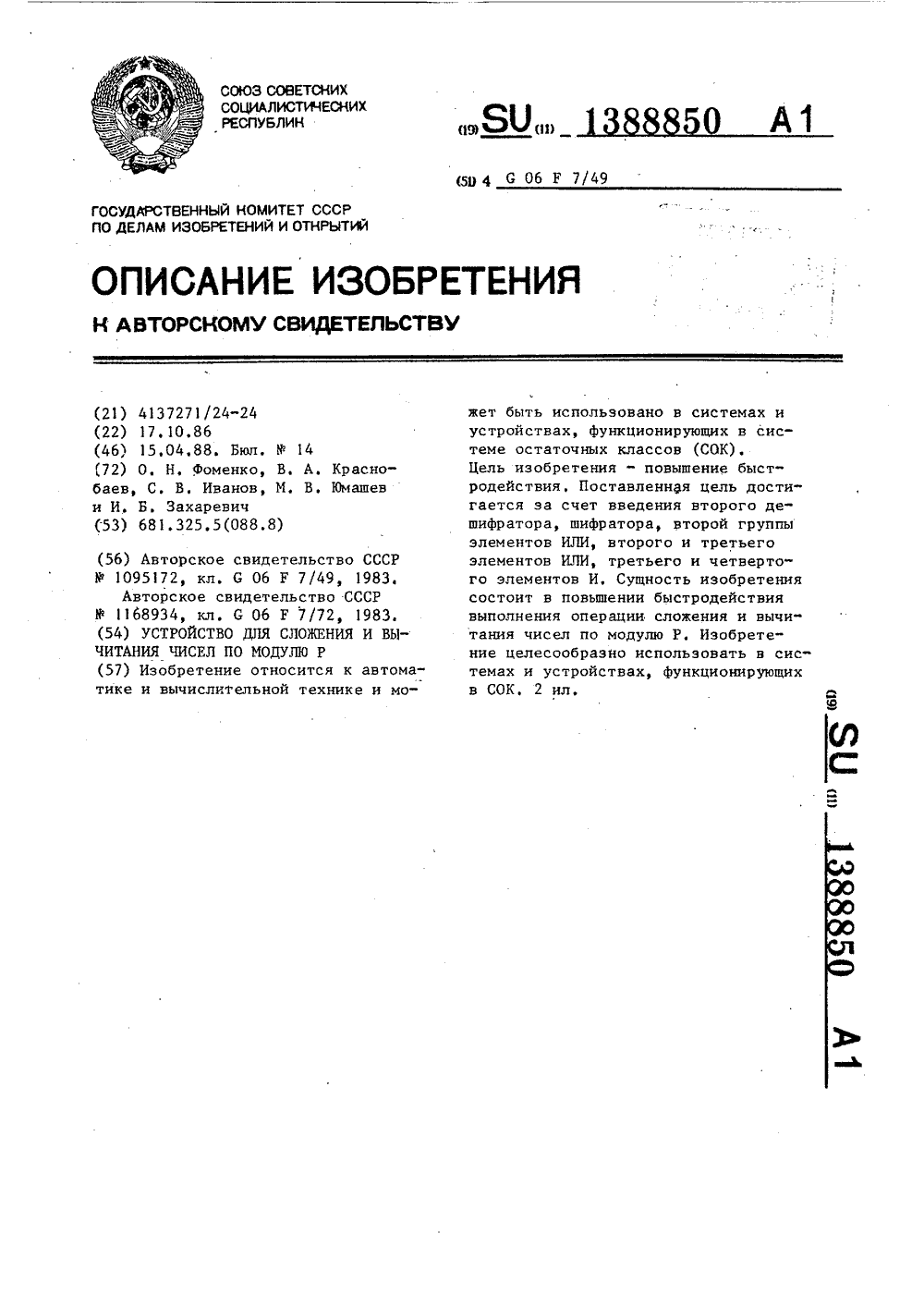

Номер патента: 1388850

Опубликовано: 15.04.1988

Авторы: Захаревич, Иванов, Краснобаев, Фоменко, Юмашев

МПК: G06F 7/49

Метки: вычитания, модулю, сложения, чисел

...регистра 10 через открытые элементы И 13 (присутствует сигнал шины 6), через элементы ИЛИ 15 поступает на вход дешифратора 27, с выхода которого сигнал, соответствующий значению В в унитарном коде через соответствующий элемент ИЛИ 28, поступает на шифратор 29, с выходакоторого значение / В / в двоичном коде заносится в регистр 18. ЕслиР - 10В й " то на выходе элемента2ИЛИ 30 присутствует сигнал ( =1), который открывает элемент И 32. По сигналу шины 21 с выхода генератора 22 через открытые элементы И 23 и 24 импульсы поступают соответственно в счетчик 20 и на вход умножителя 25, с выхода которого через элемент И 32 - на отрицательный вход регистра 26, сдвигая исходное содер/жимое на и /В / двоичных разрядов по часовой стрелке (и = 11 о...

Номер патента: 1388825

Опубликовано: 15.04.1988

Авторы: Агафонов, Иванов, Кучинский, Шепелев

МПК: G05B 11/01

Метки: компенсацией, люфта, механизмов, редукторных, следящий, электропривод

...поступает на регулятор 7 положения, выходной сигнал которого поступает на первый вход управляемого задатчика 8 интенсивностиПри этом на выходе управляемого задатчика 8 интенсивности появляется линейно из-. меняющийся по времени сигнал, темп нарастания которого определяется состоянием двухпорогового компаратора 4, Выходной сигнал задатчика 8 интенсивности поступает на контур регулирования скорости, состоящий из четвертого элемента 9 сравненияре гулятора 10 скорости, датчика 17 скорости и замкнутого контура регулирования тока, который содержит регулятор 11 тока с элементом сравнения, усилитель 12, двигатель 13 и датчик 55 16 тока. Выходной сигнал регулятора 10 скорости поступает на первый вход . элемента сравнения регулятора 11 то-. ка,...

Номер патента: 1388804

Опубликовано: 15.04.1988

Авторы: Большов, Борознин, Иванов, Иванова

МПК: G01N 33/48

Метки: комплексов, крови, мономер-фибрина, плазме, растворимых

...и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к медицине,в частности к гемостазиологии, когдаопределяют количество растворимыхкомплексов мономер-фибрина (РКМФ) в5крови при различных заболеваниях длядиагностики синдрома диссеминированного внутрисосудистого свертыванияконтроля ДВС-синдрома, профилактикепредтромботических состояний, тромбозов и тромбоэмболий,Целью изобретения является повышение точности способа.Поставленная цель достигаетсятем, что в плазму крови добавляют2%-й спиртовой раствор -нафтола иполученную смесь центрифугируют (дляотделения осадка с последующим измерением РКМФ), при этом для определения истинных РКМФ...

Номер патента: 1388749

Опубликовано: 15.04.1988

Авторы: Блиндер, Васильев, Доронин, Иванов, Кузнецов, Тишкова

МПК: G01N 3/04

Метки: волокнистой, испытания, нити, образец, растяжение

...при разрыве около0,5 Ж. Эти материалы имеют высокиеанизотропные свойства, в частностиочень низкую поперечную прочность волокон и слабую связь волокон междусобой, т.е, при испытании нити 2 возникает неравномерное распределениенагружающего усилия на все волокна.Кроме того, при установке нити 2 наиспытания происходит расщепление волокон, что, как следствие, приводитк значительным погрешностям измеренийи неправильной оценке при определениистепени реализации прочности нити 2в композиционных материалах.В качестве связующего рабочегоучастка 1 и захватных участков 3 используют, например, эпоксидные смолыи их модификации, имеющие пределпрочности ниже 3 кгс/мм и коэффициент относительного удлинения при разрыве 1,5 - 4 Е, Захватные участки...

Номер патента: 1388685

Опубликовано: 15.04.1988

Авторы: Дикий, Иванов, Кучмий, Семенов, Тышко

МПК: F27B 1/26

Метки: газа, колошникового, сжиганием

...сигнал блока 11, пропорциональный текущему давлению в колошниковой камере.Выходной сигнал блока 10 пропорционален потерям колошникового газа через неплотности колошниковой камерыи отводящего тракта. С помощью масштаба четвертого входа блока 6 устанавливается необходимое значение коэффициента неплотностей К , На входы второго блока 6 вычисления поступают сигналы, пропорциональные текущим расходам колошникового газа,воздушного дутья, потерям колошникового газа и концентрации в нем 0 .В блоке 6 вычисления выполняется операция расчета объемной концентрацииСО в колошниковом газе 127(1-4,76+ кюти ва 1 СО- --Чкг объемный расход колошникового газа, м /с;объемная концентрация кислорода в колошниковом газе, %; К - коэффициент, характеризующий...

Номер патента: 1388675

Опубликовано: 15.04.1988

Авторы: Горелова, Иванов, Лубенец, Маринюк

МПК: F25C 3/00

Метки: снегогенератор

...к получению искусственного снега машинными методами, и может применяться в сельском хозяйстве, в пищевой промышленности и при организации спортивных соревнований по зимним видам спорта,Целью изобретения является снижение энергозатрат при работе в области положительных температур воздуха,На фиг, 1 изображена конструктивная схема снегогенератора 1 на фиг,2 - разрез А-А на фиг, 1.Снегогенератор включает водокольцевой компрессор 1, детандер 2 с диффуэорным корпусом 3 и тормозной ступенью в виде воздуходувки 4, водяные форсунки 5, трубопроводы 6 и 7 пода- чи воды соответственно и воздуха.Снегогенератор работает следующим образом.Воздух, сжимаемый в водокольцевом компрессоре 1, поступает в детандер 2, где происходит его расширение с...

Номер патента: 1388638

Опубликовано: 15.04.1988

Авторы: Басинюк, Гоман, Горошко, Иванов, Мойсенович

МПК: F16H 27/06

Метки: мальтийский, механизм

...числу рабочих пазов 8 мальтийского креста 4.Рабочие пазы 8 образованы противоположными стенками полулопастей 7соосных крестов 5 и 6. У основаниярабочих пазов 8 установлены упругие,например пластмассовые, цилиндрические прокладки 9 с кольцевыми проточками 10 для входа в паз полулопастей7 крестов 5 и б. Диаметр цилиндричес 35ких прокладок 9 больше ширины рабочих пазов 8.Прокладки 9 предназначены дляустановки на нужный размер рабочихпазов 8 и гашения Ударов при возврате полулопастей 7 креста б в исходное положение.Крест 5 установлен на валу 11мальтийского креста 4 неподвижно,а крест 6 имеет возможность поворота45относительно неподвижного креста 5за счет пружины 12, расположенноймежду крестами и закрепленной своимиконцами на торцах...

Номер патента: 1388485

Опубликовано: 15.04.1988

Авторы: Иванов, Измайлов, Основин, Пронин

МПК: D01H 5/86, F16N 7/08

Метки: смазочное

...управления устройства содержит (фиг. 2) термодатчик 1 температуры оси 2 блока, полученный черезблок 30 управления с обмоткой 11электромагнита.Устройство работает следующим образом,Вначале осуществляется заправкаустройства консистентной смазкой, длячего отворачивают крышку 29 и вынимают поршень 24, После заправки резервной камеры 23 и сборки устройствао количестве смазки. можно судить пошкале, нанесенной на штоке 26,В процессе работы натяжного блокатемпература оси 2 натяжного блокавоспринимается (фиг. 2) термодатчиком 1, например термосопротивлением.Электрический сигнал от термодатчи-ка 1 передается на узел 30 контролятемпературы, где сравнивается с заданным допустимым значением температуры, В случае, если текущая температура оси...

Номер патента: 1388425

Опубликовано: 15.04.1988

Авторы: Иванов, Мирошников, Фомченков

МПК: C12N 13/00, C12Q 1/02

Метки: бактерий, грамотрицательных, клеток, повреждения

...натрия имеет место в случае, если частота поля задается в области высокочастотного спада ЭОЭ, т.е. в6 7пределах 10 -10 Гц. В этом случае обеспечивается максимальная чувствительность при определении повреждения внешней мембраны клеток, повышается точность анализа.У клеток с неповрежденной внешней мембраной величина относительного измененияпри добавлении додецилсульфата натрия также изменяется из-за изменения электрических свойств клеток при адсорбции его на их поверхности. Однако у неповрежденных клеток Ь 3/ не превышает 207., в то время как у клеток с поврежденной внешней мембраной ь //3, составляетФ при концентрации ДСН 2 10 М и мега 6 7 герцевой частоте 10 - 10 Гц 39 76 Х.П р и м е р 2. Определяют повреждение бактериальных клеток Еяс...

Номер патента: 1388415

Опубликовано: 15.04.1988

Авторы: Белобородов, Васильева, Иванов, Урум, Хмара

МПК: B01D 45/08, C11B 1/10

Метки: дистиллята, жирового, улавливания

...11, но имеют вдолькромки, обращенной к ней отверстия. Диаметр перфорации верхней перфорированной горизонтальной перегородки 8 относится к диаметру перфорациипоследующих горизонтальных перфорированных перегородок 9 как 1,5 к 1,0.Устройство работает следующим образом,Парогазовая смесь, состоящая из967 перегретого пара, 3/ воздуха и11 жировых погонов поступает черезпатрубок подвода паров 3 в корпус,где поддерживается давление 6,58,0 кПа (50-60 мм, рт.ст.), В теплообменную рубашку 2 подается охлаждающая жидкость. Через патрубок 5 подвода жидкости и распылительную форсунку подается также жидкость (вода),Основная часть парогазовой смесипроходит через перфорацию горизонтальных перфорированных перегородок9, где содержащиеся в ней...

Номер патента: 1388352

Опубликовано: 15.04.1988

Авторы: Денисюк, Иванов

МПК: B65D 6/16

Метки: объема, переменного, тара

...состоит из соединенных телескопически внешнего 1 и внетреннего2 контейнеров, съемной торцовой стенки 3 с карманом 4 для сопроводительной документации. 2 ОБоковые грани внешнего и внутреннего контейнеров снабжены отверстиями 5 и 6 соответственно выполненнымис воэможностью их совпадения при перемещении контейнеров один внутри другого.Для скрепления контейнеров на ихребрах выполнены отверстия 7 и 8,причем на ребрах внешнего контейнарадостаточно иметь минимум по одномуотверстию для шнуров 9 скрепления.ЗОСъемная торцовая стенка 3, установленная в пазах внешнего торца внутреннего контеййера, снабжена отверстиями 10 для скрепления с тарой, Набоковык гранях внешнего контейнера 35имеются выступы 11 с отверстиями,обеспечивающими обвязку и...

Номер патента: 1388327

Опубликовано: 15.04.1988

Авторы: Васильев, Иванов

МПК: B30B 15/30, G01F 13/00

Метки: дозирования, матрицу, объемного, порошков, преимущественно, электролитных

...1 с порошком, когДа требуется снять бункерс невыработаннымпорошком вместе с питателем 2 с базовой плиты 5, В матрице 25 смонтирован нижний пуансон 29.На базовой плите 5 крепится матрица 25 и планки 30 и 31, служащие для направления движения питателя 2. На питателе 2 крепится кронштейн 32, к которому шарнирно присоединена тяга 33, соединенная. с пневмоцилиндром привода питателя (не показан),Устройство работает следующим образом.В бункер 2 засыпается порошковый 10 материал, который через отверстие питателя 2 просыпается в нижнюю частьпитателя. При перемещении питателя 2вправо (по фиг.1), к матрице, порошковый материал попадает под наклон 15 ную плоскость 26. Порошковый материал засыпается в матрицу 25 через рабочее отверстие...

Номер патента: 1388322

Опубликовано: 15.04.1988

Авторы: Алексеев, Иванов, Малкиман, Суслов

МПК: B30B 11/08

Метки: нижних, пуансонов, роторной, таблеточной, уплотнительное

...машины при замене уплотнений . но и повысить надежность машины в целом за счет обеспечения возможности регулярной и своевременной замены уплотнений. Формула изобретения Составитель В.ГринбергТехред А.Кравчук Корректор В.Гирняк Редактор И.Рыбченко Заказ 541/23 Тираж 546 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к обработкематериалов давлением, в частности кпрессам для изготовления таблеток.Целью изобретения яьляется повышение удобства в эксплуатации путемзамены уплотнительного устройстванижних пуансонов роторной таблеточной машины,На чертеже изображено...

Номер патента: 1388216

Опубликовано: 15.04.1988

Авторы: Иванов, Савчук, Цибульский

МПК: B23K 3/06

Метки: лужения

...выполнена с рифлением и в сборе с корпусом 6 установлена так, что наружная боковая поверхность 10 планки 7 выступает относительно вертикальной стенки 11 корпуса 6 на 0,1 - 0,3 мм. Внутренняя боковая поверхность планки 7 имеет ряд выступов 12. Крышка 8 в плане перекрывает проекцию корпуса 6 с планкой 7, имеет верхнюю поверхность, не смачиваемую припоем, и установлена с наклоном к горизонтальной плоскости. Устройство для лужения работает следующим образом,Подвижные ванны 3, поднимаясь из резервуара 1, крышкой 8 касаются поверхности расплавленного припоя 2, Окислы,попадая на не смачиваемую поверхность крышки 8, скатываются по наклонной поверхности крышки в сторону, противоположную той, где имеется щель.Таким образом, корпус 6 с планкой...

Номер патента: 1388183

Опубликовано: 15.04.1988

Авторы: Григорович, Иванов, Кузьмин, Сибирцев, Шаронов, Шашмурин, Шейхалиев

МПК: B22F 9/08

Метки: гидродинамического, расплава, распыления

...взаимосвязей режимовраспыления за счет изменения температуры расплава 3 в промежуточнойкамере 20, его давления и расходачерез форсунку 5 с целью полученияоднородного по фракционному составуи форме порошка может быть осуществлена с помощью АСУТП,После окончания распыления опускают стержень 16 до упора в перегородку 21 или дно тигля 2 и продолжают подачу рабочего давления в промежуточную камеру 20 до ее полногоопорожнения от расплава 3, обеспечивая продувку форсунки 5.Такое решение позволяет нри вертикальном перемещении стержня изменять кольцевой зазор между наружнойповерхностью стержня и кромкой отверстия в перегородках. Тем самымпри прочих равных условиях изменяютколичество расплава, поступающего впромежуточную камеру, и соответственно...

Номер патента: 1388156

Опубликовано: 15.04.1988

Авторы: Бородинов, Гоготов, Иванов, Кабаков

МПК: B21D 43/00, B30B 15/30

Метки: перемещения, прессу

...15 включения содержит подвижный вдоль вала 11 прижим 17, фрикционные диски 18, связанные через поводок 19 с валом 12. Фрикционная муфта 16 торможения содержит подвижной вдоль вала 12 прижим 20, фрикционные диски 21, связанные через поводок 22 с валом 12, Прижим 20 смонтирован на корпусе 8.В корпусе 8 установлен датчик 23, взаимодействующий с флажком 24, закрепленным на поводке 22.На основании 1 установлены датчик 25, взаимодействующий с кареткой 3, и датчик 26, взаимодействующий с ползуном 27 пресса 5.Датчик 25 связан с системой управле ния (не показана) пресса 5, датчик 26 связан с муфтой 15 и муфтой 16, датчик 23 связан с муфтами 15 и 16.Устройство работает следующим образом.45От пульта управления (не показан) включается в работу...

Номер патента: 1388138

Опубликовано: 15.04.1988

Авторы: Ануфриев, Володин, Зайцев, Иванов, Куркин, Саломатов

МПК: B21D 1/08, B21D 3/02

Метки: изделиях, кривизны, местной, полых, правки

...планшайбы 2, При этом ролик 8 совершает возвратно-поступательное движение, оправка 1 с деталью 3 вращается, образуя зигзагообразную траекторию перемещения ролика по поверхности детали,В процессе деформирования происходит раздача металла в радиальном итангенциальном направлениях, увеличи"вается периметр сечения детали 3, устраняя хлопун. Под действием усилия,создаваемого тарельчатой пружиной 6,деталь 3 проседает с постепенным приближением ее контуров к контуру поверхности контрольной оправки 1.Аналогичные операции правки детали производят до тех пор, пока еевнутренняя поверхность полностью неложится на поверхность контрольнойоправки. Отсутствие хлопунов определяют легким постукиванием слесарныммолотком по всей наружной поверхностидетали....

Номер патента: 1388134

Опубликовано: 15.04.1988

Авторы: Вердеревский, Иванов, Сергеенков

МПК: B21C 37/12

Метки: спиральношовных, труб

...ножницами (до обжатия); на Фиг.3 - кромка полосы пос ле обжатия роликами.Способ осуществляется следующим образом.Исходную полосу 1 с обрезанными дисковыми ножницами (не показаны) кромками 2 и 3, имеющими по длине переменных размеров и Формы заусенцы 4, выступы 5 и впадины 6, задающей машиной 7 подают в формующее устройство 8, где из нее формуют трубную заготовку 9. Перед Формовкой кромки 2 и 3 нормально их торцам,подвергают обжатию роликами 10 и 11. Прижатие роликов 10 и 11 к кромкам 2 и 3 осуществляют гидроцилиндрами12 и 13.Усилие прижатия Р, создаваемоегидроцилиндрами, выбирают таким, чтобы устранить имеющиеся на торцах кромок 2 и 3 заусенцы 4 и шероховатостй(выступы 5 и впадины 6),Сформованные встык кромки 2 и 3,сходящиеся под углом...

Номер патента: 1387937

Опубликовано: 15.04.1988

Авторы: Иванов, Крапивин

МПК: A01K 61/00

Метки: моллюсков, разведения

...воды в поплавке. В нижней части поплавки 1 и 4 имеют отверстия 8для забора балластной воды,Штуцера 7 снабжены шлангами 9 с клаланами 10, закрепленными на поплавках 4,Поплавки 4 в верхней части имеют клапана 11 для регулирования плавучести.Устройство может собираться в треугольные секции (фиг. 3), из которых компануются конструкции необходимой конфигурации(фиг. 4), при этом штуцера 7 соседних поплавков 1 объединяются шлангом 12, а секции - между собой горизонтальными поплавками 1.Устройство работает следующим образом. В сборе или по частям устройство доставляется в заданный район и устанавливается не менее чем на два якоря любой конструкции или раскрепляется между объектами (не показаны). При этом вода через отверстия 8 в нижней...

Номер патента: 957746

Опубликовано: 07.04.1988

Авторы: Гущин, Иванов, Медведев, Николаев, Сологуб

МПК: H05H 1/42

Метки: плазмохимических, проведения, процессов

...Известно также уст 15ройство для проведения плаэмохимических процессов, содержащее реакционнуюкамеру, нижний и верхний электроды,систему подачи и отвода реакционныхгазов, источник энергии. Недостаткомэтого устройства является низкая20производительность плаэмохимическихпроцессов и низкий выход годных из. делий.Цель изобретения - повьппение про 25иэводительности плазмохимнческихпроцессов и увеличение выхода годныхизделий.Цель достигается тем, что в устройстве для проведения плазмохимических процессов, содержащем реакционную камеру, нижний электрод, верхний"электрод, систему подачи и отвода реакционных газов, источник энергии,устройство для перемещения обрабатываемых пластин, последнее выполнено 35в виде группы вертикально расположенных...

Номер патента: 1387160

Опубликовано: 07.04.1988

Авторы: Гончар, Иванов, Олешкевич, Шафранский

МПК: H02P 5/50

Метки: вращением, механизмов, многодвигательный, синхронным, электропривод

...один из которых, ведущий двигатель 11, снабжен датчиком 2 положения ротора, выход которого соединен с входом полупроводникового коммутатора 3, являющимся общим для всех двигателей. Остальные двигатели 12, ведомые, имеют большую разность критического момента и момента сопротивления, т, е. большую перегрузочную способность. В частном случае, когда момент сопротивления у всех двигателей одинаковый, критический момент ведомых двигателей 12 больше, чем ведущего 11,Электропривод работает следующим образом.Ведущий двигатель 11, снабженный датчиком 2 положения ротора, является вентильным двигателем (бесконтактным двигателем постоянного тока) . Момент такого двигателя равен где С - конструктивный коэффициент;Ф - магнитный поток...

Номер патента: 1387156

Опубликовано: 07.04.1988

Авторы: Быков, Иванов, Рассказов

МПК: H02P 5/06

Метки: винта, гребного, электропривод

...в механической системе винт в валопривод в яко электродвигателя 1 возникают крутильные колебания, что приводит к значительным колебаниям момента сопротивления на валу электродвигателя. В результате этого явления возникают колебания частоты вращения и тока якоря электродвигателя 1. Переменная составляющая выходного сигнала датчика 4 тока проходит через первый полосовой фильтр 6 и поступает на вход фазовращателя 7. Угол сдвига, вносимый фазовращателем 7 в номинальном режиме, установлен так, что при работе данной обратной связи имеют место колебания частоты вращения и тока якоря электродвигателя 1 в противофазе, т. е. осуществляется максимальное демпфирование, Переменная составляющая сигнала датчика 9 частоты вращения проходит через...

Номер патента: 1387112

Опубликовано: 07.04.1988

Авторы: Жаринов, Земляков, Иванов, Саламатов

МПК: H02K 15/04

Метки: машин, намотки, обмоток, станок, электрических

...роликом 24, взаимодействующим с кулачком 11.Шаблон 7 состоит из корпуса 25, к которому прикреплен стержень 26, В корпусе 25 размещены две головки 27, каждая из которых содержит две гребенки 28, шарнирно закрепленные на ребре 29. Прижим гребенок 28 к корпусу 25 осуществляется с помощью пружин 30. Ребро 29 снабжено роликами 31, Механизм складывания гребенок выполнен:в виде винта 32, на котором установлены клиновые направляющие 33. Для перемещения головок 27 внутрь корпуса 25 ребра 29 соединены пружинами 34. Каждая гребенка 28 снабжена зубьями 35, ширина которых равна промежуткам между секциями, а размеры впадин 36 соответствуют ширине намотки секции обмотки..Станок работает следующим образом,В исходном положении каретка 20 находится в...

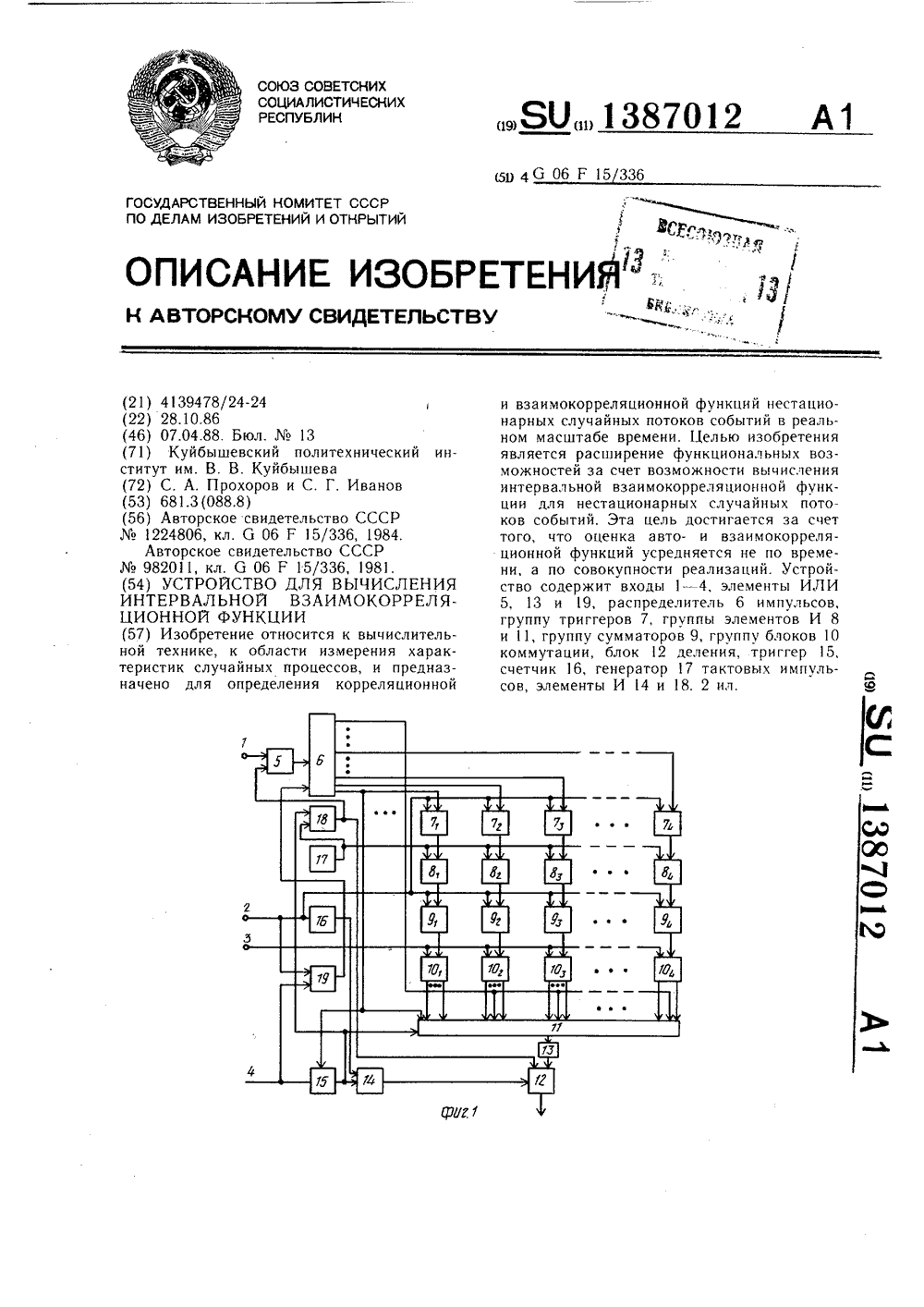

Номер патента: 1387012

Опубликовано: 07.04.1988

Авторы: Иванов, Прохоров

МПК: G06F 17/15

Метки: взаимокорреляционной, вычисления, интервальной, функции

...на вход 1 устройства, вырабатывает одиночный импульс на соответствующем выхо 13870125 10 15 20 25 30 35 40 45 50 55 де распределителя 6 импульсов и перекидывает триггер 7 в единичное состояние. Элемент И 8 открывается и тактовые импульсы от генератора 17 поступают в сумматор 9. С приходом третьего входного импульса второй группы на вход 3 устройства разрешается прохождение информации с сумматоров 9, равной сумме тактовых импульсов, поступающих в сумматор 9 от генератора 17 в промежутке времени между первым импульсом второго потока, и сумме , тактовых импульсов, поступающих в сумматор 9 в промежутке времени между вторым входным импульсом первого потока и третьим импульсом второго потока на входы дешифраторов 20 и 20 адреса. Эти суммы...
