Исаев

Номер патента: 1765597

Опубликовано: 30.09.1992

Авторы: Исаев, Кряковкин, Куприянов, Курташин, Тончак

МПК: F16L 9/18

Метки: криогенный, трубопровод

...причем корпус 6 патрона снабжен герметичной перегородкой 7, закрепленной на его торце в области входногоотверстия при помощи легкоплавкого припоя, Патрон размещен вне зоны расположения адсорбционной кассеты 2 на верхней 5половине кожуха 4, при этом ось патронарасположена перпендикулярно продольнойоси трубопровода, а в теплоизоляционнойполости 3 под герметичной перегородкой 7с зазором относительно последней и параллельно ей на кожухе 4 закреплена сетка 8,Кроме того, поверхность герметичной перегородки 7 со стороны внутреннего трубопровода полирована.Криогенный трубопровод работает следующим образом.На месте эксплуатации производитсямонтаж трубопровода, причем патрон с поглотителем 5 устанавливается на кожухе 4 взаводских условиях, где...

Номер патента: 1765381

Опубликовано: 30.09.1992

Авторы: Исаев, Солдатов, Сухачев

МПК: E21B 49/00

Метки: клапан, циркуляционно-заливочный

...ниже перпендикулярно им - дифференциальные отверстия, причем уплотнение радиальных каналов втулки выполнено по их периметру.На фиг. 1 изображен циркуляционно-заливочный клапан в закрытом положении; на фиг. 2 - то же, в открытом положении,Устройство состоит из полого корпуса 1 с радиальными каналами 2, концентрично установленной в нем полой втулки 3 с радиальными каналами 4 и фиксаторов 5 и 6. С внутренней стороны над радиальными каналами 2 в корпусе 1 выполнены боковые 7 и веохние 8 гнезда, вкоторых установлены бОкОВые фиксаторы 5 в виде плунжера и верхние фиксаторы 6, при этом полая втулка 3, установленная на радиально-упорном подшипнике 9, в нижней части имеет крыль- чатку 10, а в верхней части на торцовой поверхности втулки 3 напротив...

Номер патента: 1763657

Опубликовано: 23.09.1992

Авторы: Исаев, Калекин, Просеков, Толегенов, Яковлев, Якушев

МПК: E21C 41/16

Метки: выпуском, ископаемых, месторождений, полезных, разработки, торцевым

...проходного отверстия, поэтому правомерно ожидать сокращение возможных зависаний в 9 раз.При соответствующей организации производства, выпуск и доставку руды можно вести одновременно обеими выработками, при этом определенное пространственное положение буровой выработки позволяет погрузку руды осуществлять в одном пункте, Таким образом, с учетом сокращения простоев связанных с ликвидацией зависаний, производительность очистных выработок может быть увеличена в 1,5 - 2 раза, Кроме того в связи с одновременной погрузкой в одном пункте двумя механизмами повышается производительность и на подземном транспорте,По ориентировочным подсчетам, за счет сокращения затрат на проветриванйе выработок, уменьшения условно-постоянных затрат в связи с...

Номер патента: 1763473

Опубликовано: 23.09.1992

Авторы: Ахмедов, Илясов, Исаев, Мирзаев, Пак

МПК: C11B 3/00

Метки: масла, рафинации, хлопкового

...потерях,:типу, ГЬ истечении 25 мин нейтрализацииДля этой цели "прийеняют щелоче карЫ масла по щелоче карбамйдному способу мидмую рафийаФею, только вместо йаОН" :йолученнуюсмвсь обводняют, Установлено, используется КОН в вйде Йодного ржтвЩЙ:что.для получеййя легкоОсажденного соап концентраций 7 Ю т/л, Расход карбзмидз: стока, содержйщего минимальное количест(мочевины) по срзвнейию с известнймспо-". во поглощенного нейтрального жира, собом не мФйатся и собтавляет О,бф, Сле- бО обводнив оледувт проводить путем рзздовательно режимы рафинзции нз 1-й , бзвления исходной концентрации щелочи ступени йе-отличаются от известйого про- (КОЙ) не до 128 г/л, а до 300 г/л, т,е. расход мыаленного способа рафинации исущест-водынз обводнение...

Номер патента: 1760249

Опубликовано: 07.09.1992

Авторы: Байузаков, Джаппаркулов, Дукач, Исаев, Кузьмина, Моисеев, Морозов, Плешаков, Рефатов, Сопов, Умаров

МПК: F23D 14/20

Метки: сжигания, топлива

...подкгпоченный к горелке, камеру сгорания и гаэоход, вокруг которого расположен кожух с образованием полости, подключенной на входе к источнику воздуха, газоход выполнен криволинейным и на его стенке в зоне поворотного участка выполнены отверстия различного диаметра, против которых расположены дополнительные регулировочные заслонки, а входной участок воздухопровода снабжен зжектором, подключенным к выходу указанной полости при помощи дополнительного трубопровода;На чертеже показан общий вид устройства для сжигания топлива.Устройство для сжиганиятоплива содержит воэдухопровод 1, подключенный к горелке 2, камеру 3 сгорания и криволинейный газоход 4, вокруг которого расположен кожух 5 с образованием полости 6, подключенной на входе к...

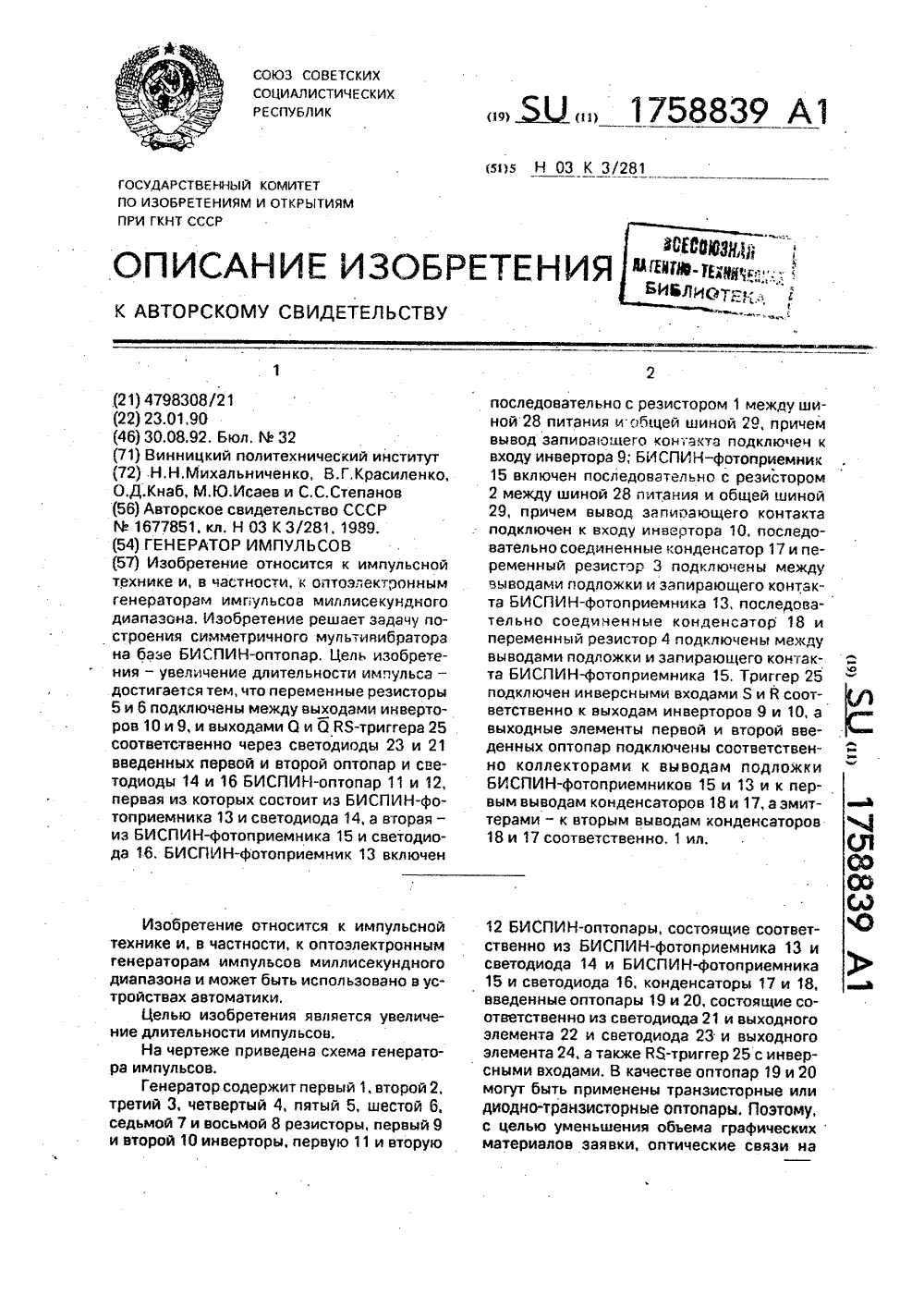

Номер патента: 1758839

Опубликовано: 30.08.1992

Авторы: Исаев, Кнаб, Красиленко, Михальниченко, Степанов

МПК: H03K 3/281

Метки: генератор, импульсов

...величинами токасветодиода 14, емкости конденсатора 17 и сопротивлений резисторов 3 и 1 БИСПИН- фотоприемник 13 накапливает заряд критической величины и генерирут импульс, 20 длительность которого зависит от величинемкости конденсатора 17 и сопротивления резистора 3, а амплитуда (зависящая от величины напряжения питания и сопротивления резистора 1) превышает пороговое 25 напряжение инвертора 9. Втечение импульса фотоприемника 13 выходное напряжение инвертора 9 близко к нулю. Тем самым снимается напряжение питания со светодиодов 16 и 21 на время действия импульса для 30 обеспечения синхронизации процессов вгенераторе, Кроме того, прекращается протекание тока через светодиоды 14 и 23 врезультате опрокидывания триггера 25...

Номер патента: 1756710

Опубликовано: 23.08.1992

Авторы: Исаев, Портянский, Столыпин

МПК: F16K 1/22

Метки: затвор

...пружины 5 втние надежности путем предотвращения слу-кояткой 4 опускается .ичайного срабатывания затвора за счет входит в углубление павыполнения узла фиксации, срабатывающе- фиксацию затвора в закго при подьеме рукоятки. Открывание затвора прНа фиг, 1 представлен затвор, общий гично.вид; на фиг. 2 - вид А на фиг, 1,Затвор содержит корпус 1, поворотныйдисковый запорный орган 2 с приводнымвалом 3, снабженным рукояткой 4. На корпусе 1 размещен узел фиксации положениязапорного органа 2, состоящий из пружины5 и втулки 6, выполненной с выступом 7. Наконце приводного вала 3 установлен упор 8,В корпусе выполнен паз 9 с углублениями,имеющий возможность взаимодействия свыступом 7 втулки 6.Затвор работает следующим образом. ора поднимают ру...

Номер патента: 1756544

Опубликовано: 23.08.1992

Авторы: Исаев, Климентов

МПК: E21B 43/10

Метки: восстающей, дренажной, скважины, сооружения

...часть напорныхснабжено манжетой, установленной на труб О соединена сбуровой установкой (нана и может подаваться с повнутренней фильтровой колонне выше па- фиг, не показана) икераидополнительным переходником соб- мощью вспомогательных т б врс выполненными на его 35 и промывкой, что позволяет произвести очиверхнем торце режущими лопастями и цир- стку фильтрующих поверхностей внутренужнои фильтровых колоннкуляционные каналы, при этомдополни- ней 7 и нар жной 4 фтельный переходник соединен после соединения с дополнительным пересоответственно резьбой с внутренней филь- ходником 12, имеющим циркуляционные ка:тровой колонной и переходником, а пакер 40 налы 15,ныхвыполнен в виде уплотнительных пружин- Вращение внутренней колонн 7ы переной...

Номер патента: 1754545

Опубликовано: 15.08.1992

Авторы: Авруцкий, Бычков, Гора, Исаев, Кобзев, Наркевич, Сотников, Сушков, Шейкин

МПК: B61K 7/08

Метки: железнодорожное, путевое, тормозное

...не достигнет такой величины, что колесо вагона начинает выдавливаться на колодку башмака. При этом колесо вагона приподнимается, открывая клапан, давление в рабочем объеме цилиндра падает, тормозной эффект устройства несколько уменьшается, что приводит к опусканию колеса вагона на полоз и закрытию клапана, после чего тормозной эффект устройства опять начинает увеличиваться и т.д, Возврат тормозного башмака в исходное положение осуществляется пружиной, установленной в бесштоковой полости цилиндра.Наличие обратной связи в конструкции устройства позволяет не потреблять энергию от внешних источников при торможении вагонов, исключить схему управления устройством, поддерживать тормозной эффект устройСтва максимальным независимо от массы...

Номер патента: 1753140

Опубликовано: 07.08.1992

Авторы: Исаев, Обельченко

МПК: F16K 1/38

Метки: запорный, клапан, сантехарматуры

...больше высоты хвостовика 4 запорного органа 3.Эластичная запорная уплотнительная прокладка выполнена в виде кольца 6 круглого сечения из упругого неметаллического материала (например, из резины или полимерных материалов),Скошенная поверхность шайбы и конусообразная поверхность запорного органа образуют угол, вершина которого обращена к оси запорного органа.Угол конусности запорного органа 3 меньше угла конусности седла 7, установленного в корпусе арматуры, а размер верхней части запорного органа 3 больше диаметра проходного сечения седла 7";Клапан работает следующим образом, При поступательном движении штока 1 в сторону седла 7 конусный золотник касается своей расширенной частью поверхности седла.7 и останавливается. перекрывая основной...

Номер патента: 1752705

Опубликовано: 07.08.1992

Авторы: Зинченко, Исаев, Калекин, Сергеев, Толегенов

МПК: B66B 9/04

Метки: выдачи, грузов, шахты

...стволе шахты 1 смонтированыдва цилиндрических ствола подъемный 2 и спускной 3, в подъемном стволе 2 в нижней его части (в рудодворе) смонтирована шлюзо вая камера 4, состыкованная со стволом 2герметичной стыковочной камерой 5, в которой расположен автоматический шибер 6, 5 выше шибера 6 установлены подпружиненные кулачки 7, в нижнюю часть шлюзовой камеры 4 и ствола 2 подведен воздушный трубопровод 8 от магистральной сети.Под шлюзовой камерой 4 установленсиловой цилиндр 9, шток с платформой, поршень которого расположен в шлюзовой камере.Спускной ствол 3 состоит из секций 10 тормозной камеры 11 в рудодворе; секции 10 и тормозная камера 11 соединены между собой герметичными стыковочными камерами 12, в которых размещены...

Номер патента: 1751306

Опубликовано: 30.07.1992

Авторы: Исаев, Сухачев

МПК: E21B 49/00

Метки: испытания, скважин

...в виде цилиндра с промежуточной втулкой 11, установленной концентрично в шток 8, который выполнен сверхними 12 и расположенными в его сред. ней части нижними сателлитами 13, приэтом шток 8 установлен на подшипниках14, 15, промежуточная втулка 11 выполненас пазами для размещения в них сателлитов12, 13 штока 8, имеющего на нижнем концешлицевое соединение 16 с валом 5 объемного двигателя 3, корпус 4 которого имеетпаз для размещения и осевого перемещения нижних сателлитов 13,Устройство для испытания скважин работает следующим образом,В скважину спускают на бурильных трубах компоновку последовательно соединенных между србой долота 2, объемногодвигателя 3, приборного переводника 6, перекрывающего узла 7 и переливного клапана 10.Данная...

Номер патента: 1750928

Опубликовано: 30.07.1992

Авторы: Исаев, Нестеров, Силантьев, Чердаков

МПК: B24B 33/10

Метки: закрепления, хонинговании

...Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относистя к машиностроению, а именно к обработке внутренних поверхностей деталей путем шлифовальнопритирочных работ.Целью изобретения является расшире ние технологических возможностей устройства путем обеспечения закрепления изделий со ступенчатой цилиндрической поверхностью.На чертеже представлено устройство, 10 поперечное сечение.Изделие 1 зажато эластичными оболочками 2. Внутрьгерметичных кольцевых камер 3, расположенных между втулками 4 эластичных оболочек 2, подается сжатый 15 воздух или жидкость. Втулки подвешены на кольцах 5 из упругого материала(например, резина, фторкаучук), укрепленных в неподвижном держателе 6,...

Номер патента: 1751817

Опубликовано: 30.07.1992

Авторы: Борисов, Исаев, Огнев

МПК: G11C 15/00

Метки: ассоциативной, памяти, ячейка

...50 55 520-23, выполненные в виде резисторов, соответственно подключены к шине 24 потенциалалогической единицы,Ячейка ассоциативной памяти работаетследующим образом.В исходном положении триггер 1 установлен в одно из состояний в соответствиисо значением бита записанной информации;Ячейка ассоциативной памяти, кромехранения бита, позволяет выполнять следующие операции: запись по строке, записьпо столбцу, считывание по строке, считывание по столбцу, ассоциативный маскируемый поиск по внешнему поисковомуаргументу, ассоциативный маскируемыйпоиск с использованием ячейки в качествеисточника бита поискового аргумента (т.е,ассоциативный маскируемый поиск йо внутреннему поисковому аргументу).. Запись по строке реализуется подачейна шину 11 сигнала...

Номер патента: 1751593

Опубликовано: 30.07.1992

Авторы: Деменчук, Дымков, Исаев, Каленков, Питеряков, Туварджи

МПК: F23B 1/38

Метки: топка, факельно-слоевая

...дымовых газов, козырек 12, полость 13 дляпрохода дутьевого воздуха, заборное отверстие 14,Фэкельно-слоевая топка для сжиганияфрезерного торфа работает следующим образом. Топливо подается из бункера питателем(не показан) в подсушивающую шахту б, где оно прогревается и подсушивается горячими дымовыми газами, которые подсасываются из топочного объема через окно 14 за счет эжекции создаваемой воздушной струей, вытекающей из сопла 8. Так как подсушивающэя шахта б выполнена в аиде сегмента, то увеличивается время нахождения в ней, что создает более благоприятные ус ловия для сушки, т,е. топливо лучше высушивается и., следовательно, эффективнее сгорает. Подсушенное топливо попадает вструю воздуха, выходящего из сопла 8, и вдувается...

Номер патента: 1747836

Опубликовано: 15.07.1992

Авторы: Гареев, Горячкин, Исаев, Луненок, Мирзоян, Скрипченко, Шкобара, Юминов

МПК: F27B 9/20

Метки: нагревательная, печь, проходная

...механизма. На шарнирные тическом режиме или управлятьсяузлыпомещены дополнительные штанги 12, 20 операторОм с пульта управления.Штанги 12 установлены с возможностью. : " :; ;:-,-"..возвратно-поступательного вертикальногоВйполненйе 1 ечи свыкатными балкамидвижения-посредством кривошипно-шатУн-:П-образной формы, в которых установленыного механизма на высоту, обеспечйваю- дополнйтельные штангй скривошипно-щащую выход тблкающих выступов 11 нац 25 тунным механизмом, защи 1 ценные от теплоуровнем выкатных балок 7. В торцах П-об- вого излучения" иокалины кожухом иразнь 1 х выкатных балок 7 устанОвлены ": внутренним гидрозатвором","йозволяет уве- ,амортизаторы 15 -для дополнительных личить срок службы подшйпниковых и шар- .штанг 12,...

Номер патента: 1746253

Опубликовано: 07.07.1992

Авторы: Исаев, Куварин, Фракман

МПК: G01N 11/00

Метки: консистомер

...элек 10 тродов по окружности измерительного патрубка; на фиг. 3 - представлена измерительная схема.Консистомер содержит измерительный патрубок 1, являющийся частью трубопровода пульпы, из диэлектрического материала, измерительные 2 и компенсационные 3 электроды. Измерительные электроды рас 15 положены на противоположных сторонах рительного патрубка составляет =(0,4-0,6)б,где б - внутренний диаметр измерительного патрубка. Измерительная схема 4 выполнена в виде моста, к плечам которого подключены измерительные 2 и компенсационные 3 электроды с межэлектродным электриче- СКИМ СОПРОТИВЛЕНИЕМ Йэл 2 И Йэлз ИЗМЕРИ- тельная схема содержит показывающий прибор 5.Консистомер работает следующим образом.Предварительно осуществляют балансировку...

Номер патента: 1745470

Опубликовано: 07.07.1992

Авторы: Исаев, Ломоносов

МПК: B23K 20/26

Метки: диффузионной, сварки

...окном и фланцем. На фланце люка с возможностью поворота параллельно плоскости смотрового окна закреплен диск, в котором по окружности с центром, лежащим на оси поворота диска, выполнены сквозные отверстия, в каждом из которых установлены сменные светофильтр и линза, причем указанная окружность проходит через ось люка. 2 ил. Свариваемые детали 4 размещают внутри нагревателя 3, прижимают штоком 2. Далее сварочную камеру герметизируют, вакуумируют, После достижения необходимого разрежения детали 4 нагревают нагревателем 3 и сжимают штоком 2.В процессе нагрева производят визуальное наблюдение за процессом:1) при ярком свечении поворотом диска ФЬ 8 вокруг оси 7 устанавливают соответствую- (Я щий светофильтр перед окном 5; 4 ь2) при сварке...

Номер патента: 1745351

Опубликовано: 07.07.1992

Авторы: Зима, Исаев, Мельник, Прусенков

МПК: B04C 3/06

Метки: турбоциклон

...скорости вращения импеллера дополнительным энергоприводом, требует дополнительных затрат и материальных вложений. Э нергия подаваемого потока создает силы, противодействующие увеличению эффективности пылеулавливания, Кратковременность пребывания мелких частиц в центробежном поле не обеспечивает качественное отделение их от транспортирующей 5 10 15 20 25 30 35 40 45 постоянства расхода и угловой скоростисреды в спирали, При этом трубчатая спи- .раль установлена под крышкой турбоциклона параллельно ей и закреплена под нейпосредством кольцевого элемента в подшипниках, жестко подсоединенного к верхнемувитку спирали с наибольшим диаметром, вкотором выполнено выходное отверстие,центральная часть которого перпендикулярна оси турбоциклона, а...

Номер патента: 1744663

Опубликовано: 30.06.1992

Авторы: Астафьев, Веретельников, Добронравов, Исаев, Кормильцев

МПК: G01V 3/10

Метки: вторичного, геоэлектроразведке, магнитного, поля, сигналов

...предлагаемого способа работает следующим образом.При пропускании разнополярного тока прямоугольной формы (эпюра 19) в питающей незаземленной петле (не показана) в пункте наблюдения вторичное магнитное поле (эпюра 20) из-за влияния горных пород отличается от прямоугольной формы, С датчика 1 снимается электрический сигнал (эпюра 20), пропорциональный магнитному полю в пункте наблюдения. Этот электрический сигнал поступает на вход двухполупериодного фазочувствительного выпрямителя (ФЧВ) 2. На управляющий вход ФЧВ 2 подается выходное напряжение (эпюра 22) с триггера 13, которое через каждые полпериода Т/2 изменяется с потенциала "0" на потенциал "1" и наоборот. При сигнале "1" на входе управления ФЧВ 2 работает как повторитель, а при...

Номер патента: 1744623

Опубликовано: 30.06.1992

Авторы: Илясов, Исаев

МПК: G01N 27/04

Метки: газоанализатор, переносной

...соединены в циркуляционный контур, Вход измерительного устройства 7 соединен с чувствительным элементом 4, а выход - с входами устройства 8 задержки и первым входом сумматора 9, выход которого соединен с первым входом компаратора 11. Второй вход компаратора 11 соединен с выходом задатчика 10, а выход компаратора 11 - с управляющим входом командного устройства 12, Выход командного устройства соединен с управляющими входами устройства 8 задержки, сумматора 9 и блока 13 управления побудителем расхода, выход которого соединен с электроприводом побудителя расхода.Устройство работает следующим образом.В режиме "Анализ" (интервал времени Г 2 - т 1) по сигналу командного устройства 12, равному "1", блок 13 управления формирует импульс...

Номер патента: 1743951

Опубликовано: 30.06.1992

Автор: Исаев

МПК: B60T 1/14

Метки: аварийный, средства, тормоз, транспортного

...его на скользкой дороге вдвижение юзом, независимо от величины угла разворота машины в горизонтальной.плоскости относительно направления движения,Поставленная цель достигается тем,что в аварийном тормозе, содержащем. тормозной башмак, механизм подъема иопускания тормозного башмака, вклю.чающий закрепленный на днище кузовагидроцилиндр, рабочая полость которого сообщена с главным тормозным: цилиндром, а шток соединен с элементом подвески тормозного башмака, гидроцилиндр установлен с возможностью30вертикального перемещения в направляющей, закрепленной в днище кузова, иоборудован подпружиненными кулачками,входящими в фиксирующие канавки, выполненные в направляющей, причем кулачки посредством отводящих тяг итроса связаны с рычагом...

Номер патента: 1743599

Опубликовано: 30.06.1992

Авторы: Исаев, Персань, Тигранян

МПК: A61C 7/00

Метки: аппарат, вредной, детей, привычки, тиграняна, устранения

...щечнойстороны, которые жестко соединены с дугой2 Энгле. На уровне 313 зубов имеются крючки 3, на которые одеваются резиновые кольца для более жесткой фиксации аппарата,Три поперечные балки цельнолитые и жестко закреплены с ортодонтическими коронками 1, две продольные 5 балкицельнолитые с поперечными балками 4, всредне-поперечную балку междудвумя продольными балками 5 помещен ортодонтический винт 6, который жестко ним крепитсяи служит для расширения зубной дуги наверхней челюсти. На передней и задней поперечной балке 7 выполнены сквозные надрезы.Аппарат изготавливают следующим образом.Изготавливают четыре ортодонтичеокие коронки 1 нз зубы бШШб, Ззтем примеряют коронки 1 в полости рта, снимают30 Формула изобретения 1. Аппарат для...

Номер патента: 1743598

Опубликовано: 30.06.1992

Авторы: Исаев, Персань, Тигранян

МПК: A61C 7/00

Метки: аппарат, вредной, детей, ортодонтический, привычки, тиграняна, устранения

...и высушенный, фиксируют в полости рта на Ш/Ш зубах висфат-цементомЗа счет расхождения горизонтальных балок 2 в средней части концы этих балок свободно скользят внутри втулок 4. Аппарат не задерживает рост нижней челюсти в переднем Отделе.Аппарат изготавливают следующим образом.Ортодонтические коронки на молочные нижние клыки штампуют по общепринятой методике, После примерки коронок на зубах снимают слепки верхней и нижней челюстей с фиксированными коронками на молочных клыках. Отлитые модели из гипса; сопоставленные в центральной окклюзии, фиксируются в окклюдаторе.Изготавливают горизонтальные балки - вестибулярную и оральную, три вертикальные дугообразные балки из ортодонти 4ческой проволоки диаметром 1,0-1,2 мм,.две втулки...

Номер патента: 1575704

Опубликовано: 30.06.1992

Авторы: Жихарев, Исаев, Константинопольский, Кузнецов, Фатеев

МПК: G01N 29/04

Метки: труб, ультразвукового

...2. В каждой серьге 10 и в вилке 15 замкового механизма выполне." ны соосные цилиндрические выемка 16 и расточки 17, оси которых совмещены с плоскосгью 18 разъема полуколец 1 и 2 наттравэгтттотгтей, В выемке 16 серьги 10 ус гановлены ползуны 19, спабжентг;тзатттт 20 ттпта байонетггьтх, в ко" торых размещены тэьтступы 21 серьги 10. В ползунах 19 устаттовлены ось 22 с рукояткой 23, Ползуньт 19 связаны с осьто 22 терез тптиФты 24, в которых выттохггтеттьт ттродольттьте паьт 25. На направлятощей установлена каретка 26 сприводом 27 ее перемещения и механизмом 28 ска 1 тирования ньезопреобразопателей 29. Позициями 30 и 31 обозначены соответственно труба и контролируемый на ней сварной шов,Устройство работает следующим образом,Полукольцо...

Номер патента: 1742921

Опубликовано: 23.06.1992

Авторы: Исаев, Суворов

МПК: H02G 3/22

Метки: аппарата, ввода, кабельного, корпус, узео, электрического

.... ры можно использовать ячейку с встав" кой, закрепленную на корпусе (Фиг,2), Здесь кабель 3, введенный в ячейку 2, зафиксирован вставкой 5 от пере-. мещения относительно корпуса 1.Таким образом, заявляемое устройство имеет следующие преимущества: малые габариты; отсутствие высту 3 174292Изобретение относится к электротехнике и предназначено для герметичного ввода каЬелей в различные электротехнические изделия. 5Известен герметичный ввод, содержащий гнездо, нажимную гайку, шайбыи герметизирующую прокладку,К недостаткам указанного ввода от;носятся его большие,"гаЬариты, необхо" Одимость изготовления большого количе"ства деталей для .ввода кабелей различных диаметров, наличие выступающихчастей, создающих необрабатываемые, .застойные зоны...

Номер патента: 1742343

Опубликовано: 23.06.1992

Авторы: Газизуллин, Дремин, Исаев, Пазынич, Перепелицын, Трухин

МПК: C22B 1/24

Метки: окатышей, производства, шихта

...прочностных характеристик, позволяет снизить энерго- затраты при сушке окатышей за счет выгорания битуминозных составляющих и увеличить их пористость, что благоприятно сказывается на процесе обжига и металлургических свойствах обожженных окатышей, Вязкость битуминозного доломита способствует снижению пыления при его измельчении, транспортировке в окомкователь и снижает пылеобразование при Формировании окатышей, что улучшает экконологическую обстановку на фабриках окомкования,Предлагаемое количество вводимого битуминозного доломита является оптимальным. Введение его в количестве менее 5,0 мас, не сказывается на процесе окомкования и не приводит к его улучшению, а также не способствует улучшению прочностных характеристик окатышей. Если...

Номер патента: 1742276

Опубликовано: 23.06.1992

Авторы: Амосов, Джураев, Дуботовко, Исаев, Карапетьян, Муминов, Петровский, Степанчук, Хашимов, Эшбеков

МПК: C05D 9/02

Метки: гранулированное, действия, основе, пролонгированного, стекла, стеклообразное, удобрение, фосфатного

...земледелии для повышения урожайности.П р и м е р 1. Стеклоудобрение вносят при следующем соотношенив компонентов, мол.% (срок действия данного удобрения 3 - 5 лет): Р 20 Б 80; КО 7,5; СаО 10; В 203 0,5; СиО 0,3; СоО 0,3; ЕпО 0,4; А 120 з 1,1742276 зом. П р и м е р 2, Стеклоудобрения с длительным действием, содержащие 7 мол,АгОз (срок действия данного удобрения более 5 лет): Р 20 б 40; К 20 31,5; СаО 15; В 20 з 2; СоО 2; СоО 0,5; ЕпО 2; А 20 з 7,П р и м е р 3. Стеклоудобрение длительного действия, дополнительно содержащее 15 мол, А 20 з, находящееся в течение 7-8 лет в почве: Р 20 ь 20; К 20 20; СаО 27; В 20 з 5; СоО 5; СоО 3; ЛпО 5; А 20 з 15,Предлагаемые удобрения испытывались в полевых условиях на урожайность томатов, картофеля и...

Номер патента: 1740123

Опубликовано: 15.06.1992

Авторы: Емельянов, Исаев, Николаев, Носоченко, Поживанов, Ревтов, Сахно

МПК: B22D 11/00

Метки: литья, непрерывного, слитков

...обеспечивают контакт оболочки со слоем и уменьшение его толщины в направлении места контакта.В устройстве для непрерывного литья слитков, .содержащем металлоприемник и кристаллизатор, установленные с зазором,в зазоре установлена кольцевая пластина грибовидной формы, выпуклая часть которой перекрывает зазор, примыкая к металлоприемнику и кристаллизатору, а в части пластины, примыкающей к металлоприемнику, выполнена охлаждаемая полость,Предлагаемый способ и устройство отличаются от.прототипа тем, что намороженный слой формируют принудительным охлаждением металла без остановки процесса разливки металла. Кроме того, слой формируется в месте горизонтального сты-, ка металлоприемника и кристаллизатора на выпуклой поверхности пластины,...

Номер патента: 1738867

Опубликовано: 07.06.1992

Авторы: Ахматов, Исаев, Кобелев, Чудинов

МПК: C23C 4/02, C23C 4/12

Метки: газотермического, напыления, покрытий

...прочности сцепления покрытия с деталью и исключает его отслаивание в процессе эксплуатации,Более высокая стойкость покрытия к термоударам связана с тем, что способ позволяет организовать стоки избыточной энергии, накопляемой в покрытии при термических видах напыления, по двум вариантам: через специально организованные дефекты покрытия и через неплотности,рцхлоты в покрытии за счет напыления вканавки под одним постоянным углом,Избыточная энергия, имеющаяся в по 5 крытии в виде термических напряжений, реализуется в виде тепловой, которая наноситвред покрытию тем меньший, чем меньшепуть для ее выхода, В изобретении имеютсядва пути сброса или выхода избыточной10 энергии: через трещины в окружающее пространство и через неплотности...
