Исаев

Номер патента: 1648273

Опубликовано: 15.05.1991

Авторы: Емельянов, Исаев, Нетесов, Пантелеев

МПК: A01D 33/08

Метки: плодоотделительное

...комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению, в частности к механизмам для уборки томатов.Цель изобретения - повышение эффективности отделения плодов от вороха и уменьшение повреждаемости томатов.На чертеже изображена кинематическая схема плодоотделительного узла томатоуборочной машины,Левый механизм шарнирного параллелограмма состоит из входного кривошипа 1, шатунов 2 и второго кривошипа 3. Кривошипы 1 и 3 выполнены в виде коленчатых валов, причем соседние колена имеют угловое смещение на 180.Правцй механизм устроен аналогично, Кривошип, выполненный в виде коленчатого вала при смещении соседних колен на 180, обеспечивает наиболее эффективное...

Номер патента: 1646047

Опубликовано: 30.04.1991

Авторы: Зенцов, Исаев, Коротин, Лондон, Томашевич

МПК: H03H 7/48

Метки: генераторов, колебаний, мощностей, сложения, электрических

...фаз генераторов 14 мощности выделяются во всех нагрузках 5 - 8, но нагрузка для каждого иэ генераторов не изменя ется, т.егенераторы развязаны между собой, Поскольку нагрузки 7 и 8 кратчайшим образом включены к трансформаторам, то они существенно уменьшают влияние "паразитных" параметров тран сформаторов, расширяя тем самьщ рабочую полосу частот.При выполнении обмоток трансформаторов 9 и 10 иэ отрезков 1122 коаксиальных линий их волновое сопротив ление должно быть равно величине нагрузки 5, кроме отрезка 23, волновое сопротивление которого должно быть в два раза Меньше. Для большей части режимов отрезки 1123 оказываются согласованньки, что существенно расши. ряет рабочую полосу частот. Формула изобретения351. Устройство сложения...

Номер патента: 1645998

Опубликовано: 30.04.1991

Авторы: Вельмакин, Исаев, Огнев

МПК: G11C 17/00

Метки: информации, памяти, подмены, постоянной

...уже занята), то увеличивается на единицу содержимое счетчика в блоке26 записи и осуществляется переход к пункту б рассматриваемого алгоритма. 10 40 45 50 55 15 20 5 30 35 Инкрементирование счетчика в блоке 26 записи продолжается до тЬх пор, пока не будет найдена свободная ячейка в одной из страниц. Если этого не произошло, то на выходе 30 устанавливается признак переполнения устройства.5. Наличие признака одиночной подмены в блоке 1 памяти и прязнака одиночной подмены в блоке 3 памяти. Это свидетельствует о том, что одиночная подмена уже производилаСь,В этом случае по установленному адресу в блоках 1 и 3 памяти записываются признаки двойной подмены, а в блоке 81 памяти - новое слово подмены.6. Наличие признака двойной подмены в...

Номер патента: 1645959

Опубликовано: 30.04.1991

Авторы: Власов, Гаскель, Исаев, Ткачева

МПК: G06F 11/28

Метки: программ, хода

...счетчика 4По заднему фронтуэтого сигнала в триггере 8 фиксируется результат сравнения сигнатур,поступающий с выхода блока 6 сравнения, сфоржрованный в результатесравнения эталонной сигнатуры из регистра 3 и текущей сигнатуры иэ аналиэатора 5С задержкой, достаточнойдля установки триггера 9, формирователь 10 иипульсов выдает нулевой сигнал сброса сигиатурного анализатора5 и установки в состояние "1" триггера 7, подготавливая устройство к обработке следующего фрагмента програмзы, В случае несравнения сигнатур инверсный выход триггера 8 устанавливается в "О", блокируя черезэлеиент И 1 работу устройства, причеи на выходе 7 присутствует единичный признак овибки, а на выходах 18 адрес начала фрагмента, в которомпроизошла ошибка,Из...

Номер патента: 1645532

Опубликовано: 30.04.1991

Авторы: Алтунин, Бычков, Василенко, Исаев, Милов

МПК: E21D 1/08

Метки: грунтов, крепи, напластования, опускной, погружения

...13 на возможно большуювысоту наращивают последукщие кольцакрепи 11, на нужном удалении от кольца 13 монтируют полок 15, жестко связывая его с крепыш 11. Подвешивают кполку механизм разработки грунта взабое и отгрузки его из забоя, послечего ведут разработку грунта р забоена необходимую глубину относительнолезвия ножевой части 8, оставляя грунтовую берму вдоль лезвия необходимыхразмеров. Выполнив указанные работы,начинают погружение первой группы выдвижных симметрично расположенных между собой сегментов 9 на глубину, равную максимальному ходу домкрата 12,затем погружают вторую группу выдвижных симметрично расположенных междусобой сегментов 9 на ту же глубину, апосле переключения на слив всех домкратов крепь 11 под воздействием...

Номер патента: 1645400

Опубликовано: 30.04.1991

Авторы: Быстров, Гучков, Исаев, Прокофьев

МПК: E02F 9/12

Метки: опорно-поворотное

...3 машины, поворотное кольцо 4, расположенные между кольцами 2 и 4 тела 5 качения и предохранительный механизм, выполненный в виде однотипных узлов 6 с направляющими, расположенных по окружности. Каждый узел 6 предохранительного механизма, закрепленный на ходовой раме, выполнен в виде смонтированной в направляющей узла 6 вилки 7 с установленным посредством вертикальной оси 8 роликом 9 и расположенной между вилкой 7 и направляющей узла 6 нажимной пружины 10. На поворотном кольце 4 закреплено дополнительное кольцо 11 с коническим пояском 12. Ролик 9 выполнен с пазом 13 и расположен с возможностью взаимодействия через паз 13 с коническим пояском 12 дополнительного кольца 11. Устройство работает следующим образом.Перед началом работы с...

Номер патента: 1645328

Опубликовано: 30.04.1991

Авторы: Богданов, Дедик, Дьяков, Исаев, Карпов

МПК: D21F 5/02

Метки: бумагоделательной, сушильный, цилиндр

...из полости цилиндра с головкой 6 и закрепленными на ней пластинами 7 и 8 для турбулизации конденсата, Пластины 7 и 8 установлены по обе стороны головки 6 сифона 5 наклонно к плоскости, перпендикулярной оси цилиндра, и составляют с ней углы К и. Значения каждого из этих углов находятся в пределах 35-55 . Эти значения углов наклона обеспечивают направление движения отражаемых от пластин 7 и 8 частиц конденсата близким к направлению оси цилиндра.Сушильный цилиндр работает следующим образом.При вращении корпуса 1, в который подается горячий пар, происходит об" разование конденсата, который перемещается вместе с корпусом и встречает на своем пути головку 6 сифона 5 с пластинами 7 и 8, Часть конденса 20 та обсасывается через сифон 5....

Номер патента: 1643786

Опубликовано: 23.04.1991

Авторы: Бакланова, Исаев, Караваев, Савина

МПК: F04C 2/08

Метки: насос, шестеренный

...размещены с образованием полостей всасываиия 3 и нагнетания 4 находящиеся в бесконтактном зацеплении, консольно установленные на валах 5 рабочие шестерни 6 внешнего зацепления, установленные на валах 5 синхронизирующие шестерни 7 и 8, размещенные в полости 9, герметично отделенной от цилиндрических расточек 2 корпуса 1, и механизм регулирования зазора между зубьями 10 рабочих шестерен 6, выполненный в виде установленной на валу 5 с возможностью осевого перемещения цанговой втулки 11 с внешней радиальной конической поверхностью 12, причем синхронизирующая шестерня 8 установлена на валу 5 с возможностью углового перемещения, в ее теле выполнена коническая расточка 13, а внешняя радиальная коническая поверхность 12 сопряжена с...

Номер патента: 1643716

Опубликовано: 23.04.1991

Авторы: Васильченко, Исаев, Калекин, Просеков, Сергеев, Толегенов, Якушев

МПК: E21C 41/16

Метки: месторождений, разработки, рудных

...м и в процессе отбойки очередного слоя массиваподдерживают. такое опережение 11постоянно. Указанный размер (4-5 м)принят исходя из наиболее безопас,ных и технологических условий эксплуатации, В процессе отработки блокаопережение 11 может быть скорректировано. наклона 12 щелей 8 определяматематического выражения аданное опережение 11 щели о отношению к груди забоя,м; ринятое свободное отверстие 2 между навалом руды в наклонной щели 8 и ее торцом, м (вентиляционное отверстие); ширина доставочной выработЬ - горизонтальная ширина 14 щели 8, м- угол естес твенно го откосаотбитой рудной массы, град .Ниша 6 имеет постоянное опережениепо отношению к наклонной щели на величину не менее толщины отбиваемогослоя. При отбойке руды над доставочной...

Номер патента: 1490869

Опубликовано: 23.04.1991

Авторы: Вольпин, Дубицкий, Исаев, Квачева, Новиков, Плотянская

МПК: C01B 31/06

Метки: алмаза, порошков

...изобретения Составитель Л,РоманцеваТехред М.Дидык Корректор В,Гирняк Редактор Т.Пилипенко Заказ 1899 ъ аТираж 311 Подписное комитета по изобретениям и открытиям при ГКНТ СССРМосква, Ж, Раушская наб., д. 4/5 ВНИИПИ Государственного 113035, Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,10 ратуре, отмывают водой и сушат и100 С до постоянной массы. 0,15 г полученного соединения с содержанием1,5 мас./ лития помещают в камеру вы сокого давления и в течение 10 мннведут синтез алмазов при давлении12 ГИа и температуре 800 С. Выход алмаза 357., Содержание марганца 0,001 Х,железа 0,0043 и никеля 0,0063.П р и м е р 3. К 4 г графита в токе аргона при перемешивании добавляют0,16 г натрия и 1,0 г калия. За 3,5 чполучают...

Номер патента: 1642025

Опубликовано: 15.04.1991

Авторы: Исаев, Калекин, Просеков, Сергеев, Толегенов, Якушев

МПК: E21D 11/14

Метки: выпуска, выработок, доставки, крепь, сопряжения

...устройство.Крепь содержит металлические рамы 1, установленные в доставочных выработках 2, продольные стяжки 3, верхнюю затяжку 4, металлические штанги 5, уложенные в шпуры 6, пройденные из доставочной выработки 2 в дучку 7, набор металлических пластин 8, разъемное устройство 9, натяжное устройство 10.Возведение крепи и ее эксплуатация осуществляются следующим образом.На штанги 5 навертываются со стороны дучки разъемные устройства 9, состоящие из фигурной гайки 11 с ввернутым в нее крюком 12, на крюк 12 навешивается верхняя пластина 13 набора 8 с помощью привареной к ней скобе 14. Концы штанг 5 в доставочной выработке 2 крепятся к рамам 1, с помощью гаек 15 создается натяжение штанг,Соединение пластин набора 8 между собой...

Номер патента: 1640147

Опубликовано: 07.04.1991

Авторы: Илясов, Исаев, Мирзакаримов

МПК: C11B 1/10

Метки: масла, растительного, экстракции

...испытания известногои предлагаемого способов представлены в таблице,Из приведенных данных следует,что при уменьшении количества отобранной мисцеллы (менее ЗОХ) или ееувеличении (более 40 Х) не наблюдается снижение потерь масла и продолжительности процесса, а при равноколичественном разделении на потоки отобранной мнсцеллы и подачи ее на все или последние ступени экстракции потери масла и продолжительность процесса снижаются незначительно.Таким образом, использование отбора части низкоконцентрированной мисцеллы, идущей на орошение пятой, шестой или седьмой ступеней экстракции маслосодержащего материала, в количестве 30-40 Х от ее общего количества, разделение ее на три потока в соотношении 1: 1, 25 ф 1,50 и подачу на орошение между...

Номер патента: 1639834

Опубликовано: 07.04.1991

Авторы: Исаев, Мамедов, Рапп

МПК: B21D 21/00

Метки: дна, закатки, края, отбортовки, полых, ротационной

...цилиндр 41 и отбортовочный ролик 42, Механизм 6 ротационной закатки дна детали 5 включает в себя силовые цилиндры 43 и 44 и связанные с ними загибочный 45 и формующий 46 роли.ки. К раме 1 жестко прикреплена ячейка 47 стола (не показан),Устройство работает следующим образом,Дно детали 5 укладывают на поворотную головку 33 и включают механизм 7 подачи дна. Шток 31 под действием силового цилиндра 30 поднимается, поднимает дном находящийся в ячейке 47 стола полый корпус детали 5 и надвигает его на невращающуюся оправку 3, Ведомый вал 10 вместе Со стаканом 17 приподнимается на определенную величину, при этом его диск 15 прижимается к фрикционной накладке 14 подвижной тарелки 13, а закаточное кольцо 37 осаживается на пружинах 39 до...

Номер патента: 1112893

Опубликовано: 30.03.1991

Авторы: Исаев, Кузнецов

МПК: G01N 29/04

Метки: поверхностей, ультразвукового, ферромагнитных

...иэделий содержит основание 1, жестко прикрепленные к нему раму 2, две параллельные направляющие 3, ходовой винт 4, опорный ролик 5, поджимные ролики 6, закрепленный на основании 1 привод 7 с приводными роликами 8, установленную на направляющих 3 взаимодействующую с ходовым винтом 4 каретку 9 и соединенные с кареткой 9 прижимной механизм и ультразвуковой преобразователь 10, при этом прижимной механизм выполнен в виде закрепленного на основании 1 с возможностью поворота валика 11, жестко прикрепленного к валику 11 рычага 12, подвижно закрепленной на валике 11 втулки 13 с вырезом 14 жестко соединенного с втулкой 13 кронштейна 15, размещенно,го в вырезе 14 втулки 13 сухаря 16, про детого сквозь сухарь 16 и ввернутого в валик 11...

Номер патента: 1638722

Опубликовано: 30.03.1991

Авторы: Епишкин, Исаев, Найкялис, Раков, Труфанов

МПК: G11B 5/29

Метки: блок, головок, магнитных

...получение геометрически заданного рабочего зазора, так как сопряженные полублоки 1 и 2 в этой зоне располагаются строго параллельно друг другу. Достигнутое параллельное сопряжение полублоков 1 и 2 в зоне более широкого рабочего зазора сохраняется и после приложения деформирующего усилия С,создаемого стяжным винтом 13, и после снятия предварительно созданного сжимающего усилияПри этом усилие С, создаваемое стяжным винтом 13, должно быть достаточным, чтобы деформировать участок полублока 1, примыкающий к пазу 5 Величину сжимающего усилия, создаваемую винтовой парой, по известным формулам можно рассчитать достаточно точно . Исходя из реальной конструкции блока магнитных головок заранее рассчитывают усилие, необхрдимое для...

Номер патента: 1638488

Опубликовано: 30.03.1991

Автор: Исаев

МПК: F24J 2/46

Метки: коллектора, корпус, солнечного

...ванночкой 7 из керамики, например, из жаропрочного фарфора. Ванночка 7 изнутри глаэурована. В случае отсутствия ванночки поверхности стенок 2 и днища 1 покрываются глазурью после предварительной обмазки.Выступы 3 выполняются во время формовки днища 1 ограждения или ванночки 7 известными способами и располагаются в шахматном порядке. При этом в заливаемое в форму не показана) пеностекло выбранной вязкости могут быть добавлены наполнители иэ гранулированного пеностекла, керамэита, асбеста, стеловаты, шлака, теплоизолирующих керамических материалов. Это позволяет облегчить конструкцию, повысить ее устойчивость к химическим, термическим, радиационным воздействиям, снизить тепловые потери через ограждение благодаря фиэико-химическим...

Номер патента: 1636853

Опубликовано: 23.03.1991

Авторы: Исаев, Исаева, Чучков, Чучкова, Ярыгин

МПК: G09B 23/28

Метки: активности, клеток, моделирования, нервной, симпатической, системы, степени, функциональной

...функциональной активности клетки1636853 Х- - . =5 сут.20,4Животное находится с матерью в клетке в обычных условиях вивария, Через 5 дней введение гуанетидина прекращается. Через 30 сут у крысы берут биопсийный материал иэ шейных симпатических ганглиев, При морфологических и морфометрических исследованиях отмечается гибель 39,6 клеток, в оставшихся симпатоцитах площадь цитоплазмы увеличена до 126,4+10,2 усл,ед. (при 103,8 + 10,1 усл.ед. в базовом контроле), площадь ядра не изменена. Ьч = 177,9 й 10,9 (в базовом контроле 136,8+5,9);Кфр = 1,0 +0,1 (в базовом контроле 1,5+ О,З);йР = 41,8+2,1 на единицу длины мембраны (в базовом контроле 40,9+1,7); Составитель А,КашеринаТехред М.Моргентал Корректор М.Самборская Редактор А.Мотыль Заказ 817...

Номер патента: 1636718

Опубликовано: 23.03.1991

Авторы: Исаев, Кузин, Чучков, Ярыгин

МПК: A61B 10/00, G01N 1/28

Метки: волокон, люминесцентной, микроскопии, мышечной, нервных, подготовки, препарата, ткани

...7,3 - 7,35),ют и изготовлтома заморожено помещают втектора и инкубДобавлениеХенкса АТФ доее влиянием наминов нервнымдением диффузткани.Пример 1. Бвота объемом 0в холодный1636718 15 формула изобретения Составитель Л. Стебаева Редактор Л. Зайцева Техред А. Кравчук Корректор Т.Малец Заказ 810 Тираж 398 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 Омагния 010 мас , АТФ 0020 мас Я и глицерина 2,0 мас.Я. Остальное буфер Хенкса, Затем биоптат замораживают в жидком азоте, хранят в нем до исследования. Замороженные срезы толщиной 20 мкм монтируют на стекле и повторно инкубируют...

Номер патента: 1636518

Опубликовано: 23.03.1991

Авторы: Григайтес, Дейнега, Исаев, Сошин

МПК: E02D 3/12

Метки: грунт, крепящих, нагнетания, направленного, реагентов

...на верхних фланцах 4 закреплены компенсирующие упоры 13, Поршень 8 снабжен продольным перепускным каналом 14 для перетока при верхнем положении поршня в полость верхней камеры 1 крепящего реагента, подаваемого по материалопроводу 15,В процессе работы устройство при помощи колонны труб (не показаны), присоединенной к центральной трубе 10, опускается в пробуренную скважину 16, и по материалопроводу 15 подается крепящий реагент, проходящий по трубчатой направляющей 7 в нижнюю часть устройства и снизу давящий на поршень 8, перемещающийся по направляющей вверх и выдвигающей резец 11 в рабочее положение, герметиэируя нижней частью место крепления резца на полом корпусе 3. Канал 14 в поршне 8 совмещается с отверстием 12 в полом корпусе 3, что...

Номер патента: 1636308

Опубликовано: 23.03.1991

Авторы: Бобраков, Исаев

МПК: B65G 65/00

Метки: перегрузочно-накопительное

...секции 8, на которой расположен фиксатор 15 для взимодействия с зацепом 16, который установлен на подвижной секции и связан с укаэанным концом сило вого цилиндра 6, другим концом шарнирно установленного на опорной плите 17, которая шарнирно консольно закреплена на раме 2. Устройство работает следующим образом,На месте работы посредством силового цилиндра 6 опускается на грунт плита 17. Затем отводится в сторону зацеп 16, освобождая фиксатор 15, силовой цилиндр 6 и опорную плиту 17 от зафиксированного транспортного положения. Силовым цилиндром 6 опускается основание 18 бункера на грунт, образуя дополнительную емкость,Отбрасывают приемный лоток 19,Транспортное средство 20 раэгружается в приемный лоток 19, из которого сыпучий материал...

Номер патента: 1633241

Опубликовано: 07.03.1991

Автор: Исаев

МПК: F24J 2/50

Метки: вакуумированное, гелиоколлектора, ограждение, прозрачное

...сквозное отверстие 6, ориентированное меньшим основанием в сторону полости 2, причем патрубок 5 размещен в отверстии 6, а рама 1 в зоне контакта с патрубком 5 и слоями 3 прозрачного материала снабжена эластичными прокладками 7. Проставки 4 размещены в шахматном порядке, снабжены эластичными прокладками 8 и имеют опоры 9. Сборку ограждения производят следующим образом.На прокладки 7 наносится тонкий слой герметика, затем устанавливаются слои 3 стекла и проставки 4. Через патрубок 5 производят вакуумирование полости 2, после чего ее герметиэируют, оплавляя патрубок 5. При этом слои 3 прижимаются к раме 1, а патрубок 5 втягивается в отверстие 6. Нагрузка на слои 3, связанная с разницей давлений снаружи и в полотсти 2, равномерно...

Номер патента: 1633041

Опубликовано: 07.03.1991

Авторы: Беляев, Исаев, Кибанов, Кузнецов, Парамонов

МПК: D06F 21/02

Метки: стиральная

...жидкости. На задней стенке бака для присоединения наливного шланга 5 выполнены два штуцера, один иэ которых предназначен для предотвращения перелива. 15Узел подвеса бака иа стене ванной комнаты имеет кроввтейн 12 и крепежные элементы 13.Для повышения удобства в эксплуатации машина снабжена средством поворо та бака при открывании его крышки, содержащим эакреппенную на кронштейне 12 скобу 4 с вертикальнымн (вдоль стены) ветвями и горизонтальным участком 15, взаимодействующим с опор.25 ным элементом 16, выаолиенвм на задней стенке бака. На кронштейне также смонтированы с возможностью поворота на осях 17 параллельные рычаги 18, шарнирно связанные с крышкой 2 посредством горизонтальной оси 19, смон тированной на выступе 20 крышки.В...

Номер патента: 1631589

Опубликовано: 28.02.1991

Авторы: Епишкин, Исаев, Найкялис, Труфанов

МПК: G11B 5/10, G11B 5/29

Метки: блок, головок, магнитных, многодорожечный

...трем путям. 1 Часть магнитного потока А (фиг. 2) замыкается через рабочий зазор 4, Поскольку при этом пересечения витков обмоток 5 магнитной головки не происходит, эта часть магнитного потока никакой ЗДС не наводит. Вторая часть магнитного потока В сигналограммы замыкается через магнитомягкие полусердечники с полюсными наконечниками 3, содержащие обмотки 5, В результате пересечения переменным магнитным потоком обмоток 5 магнитных головок в них наводится ЭДС полезногоинформационного сигнала, действующая на выводах 6. Третья часть магнитного потока С замыкается через внешний магнитомягкий корпус-экран 1 и магнитомягкие полусердечники с полюс- ными наконечниками 3, В этом случае (фиг.2) также происходит пересечение обмоток 5 магнитной...

Номер патента: 1629526

Опубликовано: 23.02.1991

Авторы: Исаев, Лапшин

МПК: E21B 49/00

Метки: исследования, пластов

...клапан 21, при этом золотник 13 с осевыми каналами и приводом 16 его перемещения размещен над блоком дистанционных приборов.Устройство работает следующим образом.Устройство устанавливают на трубах выше испытателя пластов (не показано) и спускают в скважину на каротажном кабеле 8 блок 9 приборов. После посадки блока 9 приборов в седло корпуса 1 осуществляют пакеровку. При этом устройство медленно сжимается и срабатывает шариковый фиксатор 2, который фиксирует блок 9 приборов. Дальнейшее сжатие устройства обеспечивает герметизацию блока 9 приборов уплотнительным элементом 7, а тормозная жидкость азиз верхней кольцевой камеры 17 реле времени по капиллярному каналу 18 перетекает в нижнюю кольцевую камеру реле времени 17. В процессе спуска...

Номер патента: 1629404

Опубликовано: 23.02.1991

Авторы: Исаев, Константинов, Минкин, Шилин

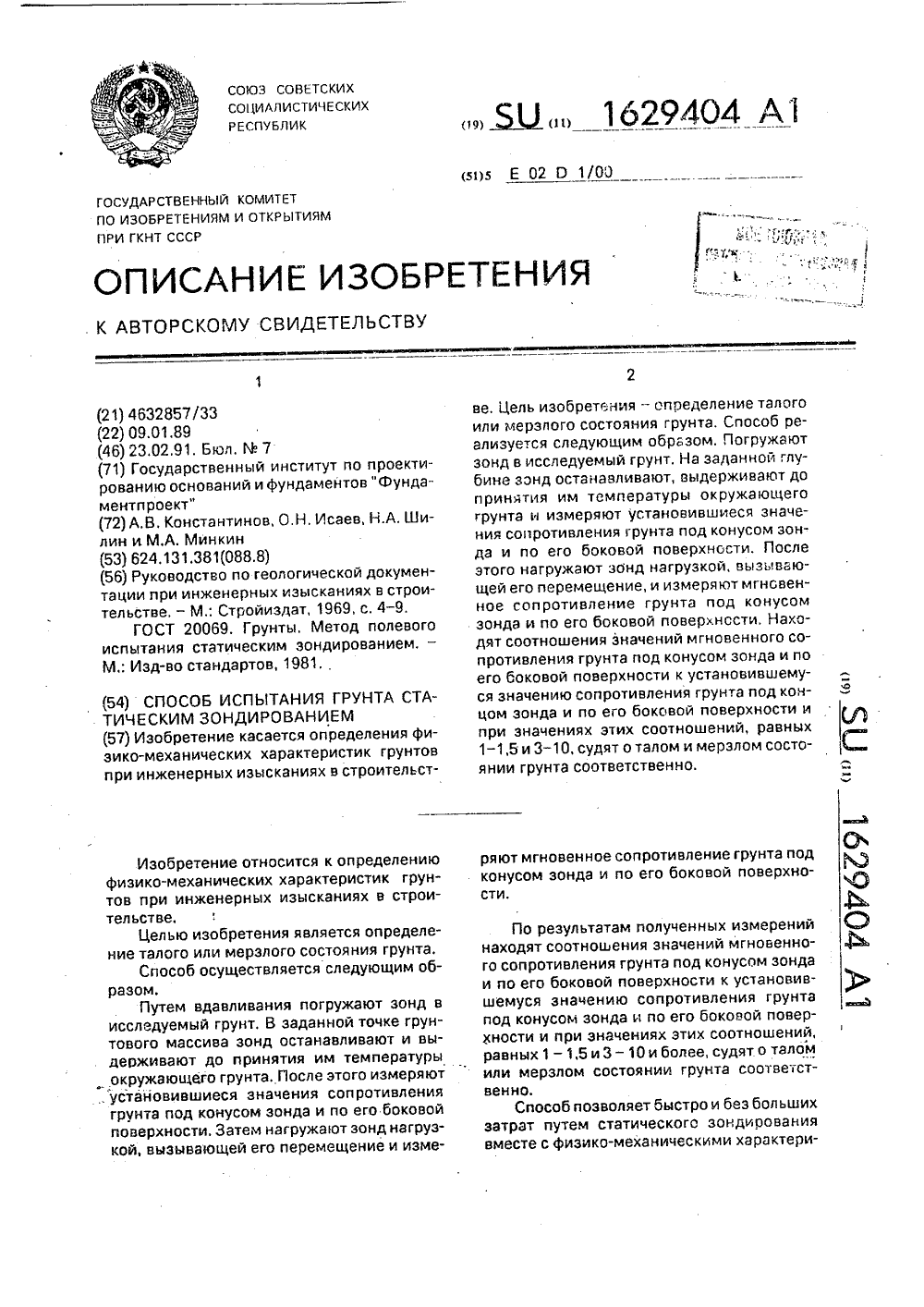

МПК: E02D 1/00

Метки: грунта, зондированием, испытания, статическим

...окружающего грунта и измеряют установившиеся значения сопротивления грунта под конусом зонда и по его боковой поверхности. После этого нагружают зонд нагрузкой, вызывающей его перемещение, и измеряют мгновенное сопротивление грунта под конусом зонда и по его боковой поверхности. Находят соотношения значений мгновенного сопротивления грунта под конусом зонда и по его боковой поверхности к установившемуся значению сопротивления грунта под концом зонда и по его боковой поверхности и при значениях этих соотношений, равных 1 - 1,5 и 3-10, судят о талом и мерзлом состоянии грунта соответственно. яют мгновенное сопротивление грунта и онусом зонда и по его боковой поверх По результатам полу находят соотношения эн го сопротивления грунта и...

Номер патента: 1627310

Опубликовано: 15.02.1991

Авторы: Баптизмански, Бродский, Исаев, Леусов, Лобачев, Секретенко, Учитель, Чуванов, Янкелевич

МПК: B22D 7/00

Метки: слитка, спокойной, стали

...("кипящей" корочки),Прекратить разливку необходимо сразу же после входа металла в прибыльную надставку, так как при более раннем ее прекращечии возникает опасность образования пояса на слитке.Если время от прекращения разливки до ее возобновления будет меньше 3 ф времени наполнения изложницы, то при этом толщина закристаллизовавшегося (кипящего) слоя в верхней части слитка к моменту подачи раскислителей будет недостаточной. Увеличение этого времени сверх 60 ь времени наполнения изложницы будет сопровождаться развитием сотовых пузырей, особенно в нижней части слитка.П р и м е р Выплавленную в конверторе кипящую сталь, содержащую, 1 ь: 0,12 - 0.24 С: 0,36 - 0,55 Мп; 0,01-0,03 51; 0,029-0,035 5. раскисляли в ковше ферромарганцем и...

Номер патента: 1627161

Опубликовано: 15.02.1991

Авторы: Гиммельфарб, Исаев, Лернер, Розовская

МПК: A61B 17/60

Метки: остеосинтеза, чрескостного

...5. Кажлый торец пластины 2 оснащен лвумя парами планок 10, 11. Планки 1 расположены в плоскости пластины 2 и отлелены друг от лругз пазоч 12, ширина которого своболно лопускает перемещение в нем выступов 3 верхней пластины 1. Над планкачи 11 расположены планки 10. Межлу планкачи 11 и 1 О имеются прорези 13, по которым могут своболно перемеьцаться спицы 4. Межлу план- качи 10 также ичеются пазы 12, в которых свободно могут перемещатьс я выступы 3 верхней пластины 1.Устройство работает слелующим образом.После репозиции через костные фрагменты (напричер, фаланги пальца кисти 1 перпендикулярно их пролольной оси прово дят параллельно друг лругу пару спиц 14 (по одной в каждый фрагмент 1. Расстояниемежду спицами устанавливается таким, чтобы...

Номер патента: 555776

Опубликовано: 15.02.1991

Авторы: Бурмакин, Былкин, Дорошкин, Исаев, Назарьян, Петраш

МПК: H01S 3/02, H01S 3/22

Метки: активный, веществ, генератора, квантового, оптического, парах, химических, элемент

...ее изготовления, повышения эксплуатационной надежности и долговечности,разрядная трубка с теплоиэолирукщимэлементом установлена с помощью элементов крепления внутри вакуумнойоболочки; теплоизолирунзций элементвыполнен, например в виде тугоплавкого порошка, расположенного междустенками вакуумной оболочки, разрядной трубки и элементами крепления,причем разрядная трубка установленав элементах крепления подвижно с за-.зором, меньшим размеров зерен порош-ка. тому ее материал долсокой механическойсокой температуре.Цель изобретения - упростить конструкцию устройства и технологию изготовления, повысить эксплуатационную надежность и долговечность.Это достигается тем, что разрядная трубка укреплена внутри вакуумной оболочки и отделяется от нее...

Номер патента: 1626229

Опубликовано: 07.02.1991

Авторы: Антонов, Булюк, Ветошко, Исаев, Котов

МПК: G01R 33/032

Метки: волоконно-оптический, датчика, магнитного, поля, чувствительный, элемент

...5 магнитного поля поляризация света, распространяющегося по световоду 1, поворачивается вследствие эффекта. Фарадея на угол а, величина которого на выходе свето- вода 1 равна10 а = (21+ля) К Н Ч,(2) где Й - число витков световода;15 Н - напряженность магнитного поля;Ч - постоянная Верде материала световода,Свет, выходящий из световода 1, формируют в параллельный пучок линзой 15 и20 направляют его на призму Глана-Томсона16, разделяющую пучок света на два луча свзаимно ортогональными векторами поляризации, Лучи света направляют на фотоприемники 17, сигналы с которых поступают25 в рг.истрирующее устройство 18. Предварительно призму Глана-Томсона 16 ориентируют так, чгобы в отсутствие магнитногополя амплитуды сигналов на выходе...

Номер патента: 1626130

Опубликовано: 07.02.1991

Авторы: Исаев, Осипов

МПК: G01N 17/00

Метки: испытаний, коррозионных, нагрузкой, образцов

...8,перемещающихся с помощью винтов 9 понаправляющей 10, представляющей собойкрестовину, между лучами которой установлены сектора 8. Крышки 2 и 3 соединены сполым цилиндром 1 посредством расположенной по оси стяжки 11 с резьбой. Дляпроведения электрохимических испытаний .предусмотрен токоподвод 12, контактирующий с образцами 5, и обечайка 13, препятствующая эатеканию корроэионногораствора к токоподводам 12, Выполнениенагружателя в виде нескольких секторов 8 свинтами 9 рсширяет технологические возможности устройства, так как позволяет одновременно испытывать образцы 5 приразличных нагрузках и регулировать нагрузки на образцы в процессе испытаний,Устройство работает следующим обраэом. Крышка 2 вместе с жестко прикрепленной к ней...
