Исаев

Номер патента: 302412

Опубликовано: 01.01.1971

Авторы: Гуницкий, Исаев, Каменецкий, Липень

МПК: D01H 13/26, D01H 9/18

Метки: бобин, взвешивания, линия, наработанных, поточная, пряжи, транспортирования

...с каточком 15, и останов конвейера 2 происходит через рычаги 21 и 20. Если каточек 17 взаимодействует с микропереключателем через любой из рычагов 19 или 20, конвейер останавливается в исходном положении, а после нажатия второго каточка 17 на второй микропереключатель 18 на пульте управления у весовщика гаснут сигнальные лампочки, сообщая тем самым о полной обработке съема,После прохождения люлечных конвейеров бобины поступают на сборный ленточный транспортер, который состоит из двух ветвей 22 и 23 с двумя параллельными ручьями, ца перегибе которых установлен перевалочный механизм 24, выполненный в виде горки с бортами и изогнутый под углом 90. Для направления бобин 5 из одного ручья в другой служат ножи 25 и 2 б, имеющие разную...

Номер патента: 302238

Опубликовано: 01.01.1971

Авторы: Арсюткин, Исаев, Лазарев, Пономарев, Чков

МПК: B28B 1/087

Метки: бетонной, смеси, уплотнения

...1, выполненной в виде решетчатой конструкции, несущей снизу клиновидные упоры 2, а сверху - клиновидные рыхлители 3, Уплотняющая плита при помощи передающей штанги 4 соединена с вибратором. К штанге 4 крепится труба 5 при помощи резиновых муфт б.На дно формы 7 опускается устройство и сверху засыпается бетонная смесь 8. Включается вибратор, смесь проникает через отверстия плиты 1 и уплотняется. При достижении заданной плотности устройство начинает подниматься и, проходя через весь слой материала,плотняст его. Чтобы уменьшить действие вибрации на ту часть смеси, которая лежит выше плиты 1 с рыхлителями 3, предусматривается труба 5 на резиновых муфтах б,Действие вибрации в неуплотненной зоне полезно только в непосредственной близости к...

Номер патента: 301878

Опубликовано: 01.01.1971

Авторы: Атаманов, Бицоев, Иддыр, Исаев

МПК: H05B 7/00

Метки: конденсаторная, сварочная

...11 работает по напряжению, снимаемому с измерительных щупов.Для осуществления процесса сварки сварочные электроды устанавливаются на привариваемый вывод интегральной схемы (см. фиг. 2), при этом левый измерительный .цуп опирается на поверхность привариваемого вывода, а праховый - на печатный проводник,При подключении сварочного трансформатора,к заряженной батарее конденсаторов (см. фиг. 3) через привариваемый вывод начинает протекать ток. Падение напряжения в зоне сварки, которое снимается со сварочных электродов, подается на схему сравнения системы управления 1, На ту же схему сравнения подается в,противофазе регулируемое опорное напряжение, уровень которого устанавливается исходя из экспериментальных данных, Снимаемое со схемы...

Номер патента: 301113

Опубликовано: 01.01.1971

Авторы: Гринченко, Зорев, Исаев, Кудр, Спивак, Станиславский, Тимофеев, Центральный, Черных

МПК: H02K 15/02

Метки: мощного, ротора, составного, турбогенераторапйтентнопхкужгбиблиотека

...в том, что существующие методы сварки и дефектоскопии сварных соединений не могут гарантировать отсутствия дефектов, особенно в корневой части шва (непровары, включения, трещины). Вероятность возникновения этих дефектов возрастает с увеличением размеров роторов. Одновременно увеличивается опасность этих дефектов из-за увеличения нагрузок на сварные соединения, Дефекты сварных соединений, являясь концентраторами напряжения, могут развиваться под действием циклических растягивающих напряжений, возникающих при знакопеременном изгибе, Возможность развития дсфектов увеличивается еще и тем, что при сварке высо копр очных роторных сталей трудно гарантировать стабильную высокую пластичность и ударную вязкость,Целью изобретения является...

Номер патента: 300515

Опубликовано: 01.01.1971

Авторы: Ащи, Грузинский, Исаев

МПК: B30B 9/02, C12G 1/02

Метки: тснтко-тсхшнеснbmbwoteka

...я, поддон со спивным патрубом 4д;.ч сбора сусла ц транспорт-р б для отводаО,ССС 5 СЛС 11;Ой МСЗГИ,Камера ) прессования представляет собойпрямоугольник, Одна из стенок 1 оторого вверхней части закреплена при помощи шарнира 6, а в цижпей связана со штоком 7 и эксцсцтриОВым приводом, ВЛ 101 а 1 ощим элек"тродвпгатель 8 с редуктором 9 и эксцентриком 10 для возвратцо-поступательного перемещения в горизоптальцои плоскости и пзмспспия выходного сечения 11 для мезги.Камера прессования состоит пз трех неподвижных перфорированных стенок 12 и однойподвижной ИДля отбора сусла псрфорировац стсшсиа 1 абжспы кожухами 1 и и 1),Работает устройство слсдукпццм образом.Сырье через бункер поступает в дробилку,откуда непрерывно подается в амеру прессования....

Номер патента: 299363

Опубликовано: 01.01.1971

Авторы: Исаев, Майорова, Плоткин, Плужник, Проектно, Сазонов, Симонов, Урин, Центральный, Энергетики, Югов

МПК: B27G 3/00, B27L 1/08

Метки: окорочный, роторного, станок, типавсесоюзыаяпдт

...есной промышленности дисков 7, с радиально расположенными ножами 8. Диски выполнены с возможностью вращения через клиноременную передачу 9 и коническую пару 10 от шкивов 11, приводимых во вращение с помощью ремней 12 от двигателя 13.Вращение шкивов сблокировано ремнями 14. Дополнительное вращательное движение шкивов 11 передается за счет вращения ротора 15 клиновыми ремнями 1 б от двигателя 17.Инструменты б прижимаются к бревну рессорами 18 и разводятся при взаимодействии торца бревна с косынками 19, Ротор 15 установлен на станине 20 и вращается в подшипниках 21. Для натяжения блокирующих ремней предусмотрены вспомогательные шкивы 22,Станок работает следующим образом.Бревна, сброшенные на лоток подающегомеханизма 1,...

Номер патента: 298665

Опубликовано: 01.01.1971

Авторы: Ахмедов, Исаев, Пат, Усейнов, Хейфец

МПК: C21D 1/62

Метки: закалки, спрейер

...о бр ете, содержа- и отражаью обеспе- охлаждеасхода охшеобразнойснабжено щий цнлинтель, отличтения равиния полыхчадителя,формы, акольцевымСпре я тем, что ы под угпоперечные лом в стор Изобретение оработки.Известен спрейер для закалки изделий, содержащий сопло с щелями и отражатель. Однако такой спрейер не может применяться для 5двустороннего охлакдения концов труб,Предлагаемый спрейер обеспечивает равномерное двустороннее охлаждение концов труби позволяет сократить расход охладителя. Дляэтого отражатель выполнен чашеобразной 10формы, цилиндрическое сопло опрейера снабжено кольцевым буртиком, а поперечные стенки щелей сопла расположены под углом в сторону отражателя.На чертеже показан описываемый спрейер, 15Он состоит из внутреннего...

Номер патента: 297964

Опубликовано: 01.01.1971

Авторы: Исаев, Кромский, Марков

МПК: G06G 1/00

Метки: 1ла, libju-iott, ооюзная, сс

...устройс 1 ве указанные недостатки исключены.Устройство отличается от известных тем, 15что в нем выход модулятора сигнала переключения через усилитель-ограничитель подключен ко входу опорного сигнала модулятора модуля входного сигнала,На чертеже приведена схема устройства. 20Оно содержит блок 1 выделения модулявходного сигнала, модулятор модуля входного сигнала 2, демодулятор т, усилитель-ограничитель 4 и модулятор 5 сигнала переключения. 25Бесконтактное переключающее устройствореализует логическую функцию: Аз 1 па 1 при 5)0А з 1 п (а+ 180 ) при 5 ) О, где величина А определяется амплитудой напряжения, выбранной из условий нормальной работы модулятора модуля 2.В модуляторе модуля 2 происходит модуляция выделения напряжения Ум...

Номер патента: 296878

Опубликовано: 01.01.1971

Авторы: Барский, Всесоюзный, Исаев, Левин, Лерман, Проектно, Руманов

МПК: E04G 21/12

Метки: арматуры, нроволочной, продольной, раскладки

...по резьбе, обра зованной на конце вала,Реборды катушек имеют отверсти торые вставляется стержень 15, скреп все катушки обоймы в одно целое и нмый при установке обоймы на перематывающий станок.Обоймы катушек установлены на кронштейнах 1 б, опираются на них концами вала 10 и прикреплены к кронштейнам при помощи от кидного рычага с рукоятью 17,На раме машины между каждой парой соседних кронштейнов 16 смонтированы стойки 18, соединенные с рамой посредством шарниров 19. Прикрепленная к стойке тормозная 10 накладка 20 имеет кривизну, соответствующую кривизне реборды катушек, и ее длина равна длине обоймы. Тормозная накладка удерживает проволочную арматуру от перехлестывания через край реборд в процессе 15 движения машины.С рамой машины...

Номер патента: 295217

Опубликовано: 01.01.1971

Авторы: Заборский, Исаев, Петров, Филиппов, Хрычев

МПК: H05K 3/32

Метки: выводов, интегральныхсхем, контактным, площадкам, присоединения, проволочных

...с проволокой укреплен на одном конце торсионной пружины, снабженной указателем угла поворота, другой конец которой соединен с приводным механизмом.Предложенное устройство схематично изображено на чертеже,Устройство содержит двка 1 и направляющий капи верки прочности соединения проволочных выводов с контактными площадками интегральных схем (не показаны) снабжен торсионной пружиной 3, несущей шкалу 4 и два указа 5 теля 6 и 6, которые закреплены в подшипниках Т. Указатель 6 жестко связан с одьптм концом пружины 3, соединенным с барабаном 8, указатель 6 жестко связан с другим концом пружины Л, соединенным с привод цым механизмом, снабженным ручкой 9 дляскручивания пружины 3.После приварки (припайки) проволоки 10,поданной через капилляр 2 и...

Номер патента: 295009

Опубликовано: 01.01.1971

Авторы: Исаев, Шварцман

МПК: G01B 3/22

Метки: величины, огнеупорных, отбитости, прибор, ребер, углов

...вплотную примыкать к боковыз стороцаз (катетам) пластины и распола гаться к цей под прямым углом, Угол, образующийся между пластиной ц призмой, равен 90=. Для определения величины отбитостей служит подвижный штифт 7, закрепленный ца цпжнсз конце стержня индикатора 8.0 11 змерецце величш)ы отбитостей производятслсдуютццм образом.Прц цзмерешш величины отбитости углову прямоугольных изделий прибор накладываот ца кирпич таким образом, чтобы одна пло скость у отбитого угла плотно примыкала кццжцсй плоскости пластины 2, а две другие - к вцутрешшм плоскостям салазок 6. При таком расположеши прибора ось индикатора 1 будет проходить через вершину отбитого уг ла. Затем нажимают ца головку стержня индикатора 8. Штифт 7 опускается в углубление,...

Номер патента: 294862

Опубликовано: 01.01.1971

Авторы: Азбукин, Белов, Исаев, Поздеев, Сергеев, Хмелев, Швед, Шкапа

МПК: C21C 5/56

Метки: слитков

...плавки нитридообр мент связывает адсорбируемые зы в стойкие соединения, что п образование свищей в слитке. 5 верхностный слой слитка удаля ке, мет изобретения Способ пного переплпользованиедля связывчаютт 1 ийсяния образовке, нитридовнутреннюю Известен способ получения слитков методом вакуумного дугового переплава расходуемого электрода, заключающийся в том, что для связывания азота в стойкие соединения в расходуемый электрод вводят нитрообразующий элемент, например титан.Однако этот способ не пригоден для ряда сталей, к которым предъявляются повышенные требования по чистоте от нитридных включений.Предложенный способ отличается от известного тем, что нитридообразующпй элемент, например титан или цирконий, наносят на внутреннюю...

Номер патента: 292765

Опубликовано: 01.01.1971

Авторы: Исаев, Королев, Научно, Плоткин, Проектно, Урин, Черноморский, Энергетики

МПК: B27C 1/12, B27M 3/00

Метки: балансов, выработки, колотых, станок, чураков

...перед траверсой 7. Начало уширения отстоит от траверсы на расстоянии не менее длины заготовки.Буферный лоток 9 установлен так, что задний конец его является прямым продолжением пристаночного транспортера 1, а передний конец выше направляющих 8 станка на величину, обеспечивающую свободный проход вогнутых траверс 7 под буферным лотком 9.Работает станок следующим образом.Чураки, расколотые колуном 15 на поленья, сортируют. Годные для балансов поленья по транспортеру 1 отправляют к станку 2 для выработки балансов, а негодные откладывают на дрова,Полено с транспортера 1, уложенное корой вниз, проталкивается общим потоком поленьев на направляющие 8 станка и, упираясь передним торцом в нормально поднятый упор 10 подпружиненного рычага 11,...

Номер патента: 292522

Опубликовано: 01.01.1971

Авторы: Ивановское, Исаев, Калинин, Овчинников, Рахимов

МПК: D06C 3/06

Метки: полотна, центрирования

...вторым валом, взаимодействующим с первым, а рама установлена с возможностью поворота посредством исполнительного механизма. Один из валов выполнен приводным.На чертеже схематично изображено описываемое устройство для центрирования полотна в трех проекциях.Устройство для центрирования полотна состоит из пары прижимных валов 1, 2, смонтированных в раме 8, которая установлена с возможностью поворота вокруг оси 4 посредством исполнительного механизма б, получающего сигнал на поворот рамы от датчика б положения кромок полотна А. Датчик б и исполнительный механизм б известного типа, например пневматические. Рама 8 опирается на неподвижный остов 7 через опоры качения 8.Для уменьшения натяжения полотна прицентрировании один вал выполнен...

Номер патента: 290088

Опубликовано: 01.01.1971

Авторы: Исаев, Сорокин, Филиппенко

МПК: E02F 3/26

Метки: одноковшового, платформы, поворота, сул1марного, угла, учета, экскаватора

...операции заполнения ковша. К этому же выходу цепи 21 подключена шина сброса в исходное состояние триггеров реверсивного счетчика 11. Выходы реверсивного счетчика 11 подключены к входам блока вывода 16. Выход 12 схемы 6 подключен к соответствующему входу блока вывода 16. Устройство работает следующим образом.После выполнения операции заполнения ковша логический блок 20 по цепи 21 выдает сигнал, который приводит реверсивный счетчик 11 и триггер блокировки 8 в исходное состояние, При повороте платформы экскаватора из забоя в отвал схема 6 направления вращения выдает сигнал 1 и переключает триггер 10 управления режимом работы реверсивного счетчика 11 в режим сложения, Импульсы, поступающие с выхода 13 схемы 6, число которых пропорционально...

Номер патента: 290080

Опубликовано: 01.01.1971

Авторы: Баркова, Знахур, Исаев, Кириллова, Левицкий, Марышев, Хмелевский

МПК: E01C 23/03

Метки: бетонных, деформационные, запрессовки, покрытий, прокладки, упругой, швы

...швов обламываются,стоящего изобретения является поепени герметизации шва. 25 ке показано предлагаемое устройУПРУГОЙ ПРОКЛАДКЕТОННЫХ ПОКРЫТИЙ кассету 2 ц рабочий орган, состоящий цз обжимных колес 3, направляющей пластины 4 и приспособления б для вдавливания прокладки б, Для повышения степени герметизации шва рабочий орган устройства выполнен с обжпмающцмп колесами 3, имеющими бурты. Колеса монтцровацы на раме тележки, к котороц шарнирно прикреплены направляющая пластина и приспособленце для вдавливания прокладки в шов покрытия,Устроцство работает следующим образом.Прокладка, находящаяся на кассете, проходит между буртами обжимов колес 3 ц направляющей пластиной, служащей для направления и удержания прокладки в обжатом состоянии, и...

Номер патента: 289771

Опубликовано: 01.01.1971

Авторы: Агрегат, Ивановское, Исаев, Калинин, Овчинников, Рахимов, Танвель

МПК: D01G 21/00

Метки: волокна

...наклонные боковые стенки со стороны подачи волокна и расположенную в нейтранспортирующую борону 35. Для холстоформирования машина имеет устройство странспортером 36, над рабочей ветвью которого установлены отжимные валы 37, а подего рабочей ветвью - водосборник 38 с насосом 39 и лоток 40.Для дистанционного управления при регулировании скоростных режимов работытранспортеров питателя, кинематически связанных между собой транопортирующих органов на участке от выхода из машины 5 дляпропитки волокна и холстоформирования допитающих валов рыхлителя 12, агрегат снабжен пультом 41 управления.Схема дистанционного управления включает электродвигатель 42 с вариатором 43, реверсивный электродвигатель 44, тахогенератор 45, с выходным валом...

Номер патента: 289485

Опубликовано: 01.01.1971

Авторы: Иньков, Исаев, Московский, Ордена, Феоктистов

МПК: H02M 5/27

Метки: непосредственнойсвязью, частоты

...14 и 1 б ц конденсатора 1 б. Питяше всех трех узлов принудительной коммутац;ш осуществляется от выпрямителя, собранного на диодах 17 - 22, 15 через дросссли 23, 21, Входные зажимы выпрямителя соедшецы с выводами трансформаторов 1 и 2.Преобразователь работает следующим образом. Пусть в рассматрцвасмьш момент врс мени поляпность входноГО ияиряжсцця такова, что верхи вывод вторичной обмотки трансформятопа 1 наход;тся под положительным потенциалом, ццжццй - цод отриц;тел- иым, а ток В фязс цтГрзкц 1 о цяцрствлсц Гяк, 25 как показано стрелОЙ. В этом слчае ток фазы проводит тиристор 8, а конденсатор 1 б заряжается через тиристор 15 так, что правая его обкладка будет под положительным потенциалом, а левая - под отрицательныз. контур 30...

Номер патента: 289063

Опубликовано: 01.01.1971

Авторы: Исаев, Надей, Тенков, Титова

МПК: C03B 33/06

Метки: керамических, резки, стеклянных, фарфоровых

...с контактами 16 электрической цепи питания. Устройство снабжено сигнальной лампой 17 для визуального контроля за хо дом процесса резки и реле времени 18.Описываемое устройство работает следующим образом.Перед началом работы камерузаполняют водой и устанавливаю0 нагрева на реле времени 18.289063 10 Составитель Г. СтуденецкаяРедактор Г, С, КузьминаТехред 3, Н. Тараненко орректор Т. А. Уманец Изд,35Тираж 480ЦНИИПИ Комитета по ди открытий при СоветеМосква, Ж-З 5, Раушск Заказ 26/1 Подписно лам изобретении 1 инистров СССР я наб., д. 4/5 Типограф Сапунова,Затем нажимают на кнопку, доводя ее до среднего положения, При этом защелка удерживает своим концом кнопку 13, а перемычка разрывает электрическую цепь. Зазор между кнопкой и толкателем...

Номер патента: 321370

Опубликовано: 01.01.1971

Авторы: Гусев, Исаев, Проектно, Рушнов, Силу, Центральный, Энергетики

МПК: B27G 13/00, B27L 11/00

Метки: дисковая, рубильная

...клона ц аПфаВля 1 ошпх к плоокОст 1 диска составляет 15 - бО. 3. Машина по пп. 1 и 2, отличающаяся тем, что направляющ 1 е выполнены в виде за крепленых на раме направляющих шпонок,З 0 выступающих за пределы патрона.Известны диско 1 вые рубильные машины, включающие диск с закрепленными на нем ножами и приемный патрон с контрножами,Цель изобретения - обеспечение возможности,плавной и точной регулировки зазора меиду ножами диска и контрножами. Достигается это тем, что направляющие оснований установлены под острым углом,к,плоскости диска, а контрнож основания закреплен под тем же углом относительно направляющей. Направляющие выполне 11 ы в виде закрепленных ца раме на 1 правляощих пьпонок, выступа 1 ощих за пределы патрона.На чертеже...

Номер патента: 321344

Опубликовано: 01.01.1971

Авторы: Вагаев, Изобр, Исаев, Креймерман

МПК: B24B 3/40

Метки: фасонных, шлифования

...вала 2, шпиндельной бабки д, стола 4, служащего для установки на нем приспособления 5, которос смонтировано на двух осях б и 7 в основании 8 стола. Относительно оси 7 зажимное приспособление имеет возможность поворачиваться. Для оси б в корпусе приспособления имеется паз, ограничивающий поворот приспособления вокруг оси 7. В верхнем полокении прнспособленис удерживается пружиной 9, усилие которой регулируется винтом 10. При изменении размера заготовок топоров базовая часть приспособления имеет возмокность перемещаться вниз или вверх вокруг оси 7 под действием сил резания нли усилия пружин 9.Основание 8 установлено на одной осц 11 с зубчатым сектором 12, вращающимся от рейкн 18. Реика получает возвратно-поступательное движение от...

Номер патента: 288764

Опубликовано: 01.01.1970

Авторы: Афанасьев, Вербицкий, Исаев, Квитко, Хаврошкин, Центральный, Шумов

МПК: C21C 5/46

Метки: 288764

...улучшить перемешцвацце ме талла и ускорить наведение шлака.На фиг, 1 дац вид предлагаемой фурмы спереди; ца фиг. 2 - вид ца завихряющую решетку в плане; на фиг. 3 - вид на сетку в плане; на фиг. 4 - сетка с теплоизоляцией. 25Фурма для продувки расгтлавов состоит из цилиндрического водоохлаждаемого корпуса 1 с внутренней водоохлаждаемой стенкой 2, к которой крепятся остальные элементы устройства. Вихреобразная сетка 3 дополнительно зО ется с помощью подлож 4, Для усиления воздейст жет быть несколько, прич форме це только плоские, ример конусцые б. Управ граничного слоя струи га вают специальные вцхреобразующце элементы б или рельефы, нанесенные ца внутренней стенке 2 корпуса 1.Для закручивания струи в канале фурмы установлена...

Номер патента: 288181

Опубликовано: 01.01.1970

Авторы: Григорьев, Исаев, Лурье, Обухов, Полин, Уртьев

МПК: C22B 4/08, F27B 14/06, H05B 7/18 ...

Метки: вакуумная, дуговая, печь

...колоннами, несущими траверсу.На фиг. 1 представлена предлагаемая печь; общий,вид с частичным разрезом; на фиг, 2 разрез по А - А на фиг. 1.Печь состоит из корпуса 1, тигля 2, траверсы т, имеющей возможность перемещения вдоль направляющих колонн 4 и ведущих винтов 5, и механизма поворота траверсы ц тигля..Чехаццзм поворота выполнен в виде двух концентрически расположенных вокруг тигля обойм. Внутренняя обойма 6 имеет цапфы 7,вободно сидящие на ведущей оси 8. Обойма 6 соединена с тиглем 2 болтами 9. К обойме приварена бобышка 10 с отверстием для фиксатора 11.Внешняя обойма 12 имеет цапфы И, одна цз которых закреплена на ведущей осц шпонкой 14. К обойме 12 приварены опоры 16 и 16, ца которых укреплены колонны 4 и винты 5, и резьбовая...

Номер патента: 287871

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Исаев, Макаров, Масич, Ясашин

МПК: E21B 33/12, E21B 49/00

Метки: испытателю, пакеровки, пластов

...корпуса 11 имеется подшипниковыйузел 17.Гидравлический привод работаст следующим образом,15 Ъ стацавливают испытатель на заданнутоглубину, послс чего колонну бурильных трубпри помощи ротора начинают вращать вправо. Корпус 11, соединенный с цижсрасположеннымп корпусцыми деталями испытателя20 при помощи фонаря 1 удерживается от проворота. В начале вращения диффсрсцциальный поршень 10 находится в кранцем верхнем положении (см. фиг, 2). Вращающаясявтулка 12 перекрывает канал а в корпусе 11.25 При повороте инструмента ца определенныйугол втулка 12 повернется так, что канал асовпадет с каналом в, а канал б будет псрекр ыт.Под действием гидростатичсского давления30 столба промывочной жидкости диффсрецци510 15 20 альных поршень 10...

Номер патента: 287202

Опубликовано: 01.01.1970

Авторы: Бондаренко, Исаев, Коваленко

МПК: H01G 9/048

Метки: анодов, конденсаторов, оксиднополупроводниковых, электролитических

...около 100 аления азот, растворает выделяться изскипает, образуя иоклаггтдают, получаод. Общий объем Раствор та, произ 800 С и д снятии да 5 нии, начш следний в которую порами аг 65 - 70 0,. 0 ПИзобретение относитсягии производства радиоацости к способу изготовлНО-ПОЛ 1 ПРОВОДНИКОВЫКконденсаторов. едмет изобретени Способ изготовления ано проводниковык или электро,5 саторов, основанный на со щикся между собой пор вн го блока, от,гаиагогггггйсч увеличениядельной пове расплавленном алюминии,О давлении растворяют инерт уменьшая давление, оклаждов Оксггдно-полу- зптическик конденздангш сообщаюутрп алюмгггшевотем, что, с целью ркн ости анода в при повышенном ный газ и, резко дают расплав. Известны способы изготовления объемнопористык анодов...

Номер патента: 287094

Опубликовано: 01.01.1970

Авторы: Григорьев, Иньков, Исаев, Феок

МПК: B60L 11/02

Метки: автономного, локол1отива, электропередача

...напряжение с выхода синхронного генератора 2 выпрямляется выпрямителями па диодах 3 - 14, на выходе которых имеется постоянное напряжение, питающее тяговые двигатели 15 - 20.Однофазный переменный ток поездной нагрузки, частота которого должна поддерживаться постоянной, формируется токосборными группами, собранными на тиристорах 22 - 32. Положительную полуволну тока поездной нагрузки формируют токосборные группы 25 - 27 "и 31 - 33. При этом ток поездной нагрузки проходит через обмотки системы О токосборную группу 25 - 27, поездную нагрузку 34, токосборную группу 31 - 33, обмотки системы О, диоды 12 - 14, разъединитель 21, диоды 3 - 5. Тиристоры 22 - 24 и 28 - 30 при этом долкны быть заперты.Чтобы изменить знак напряжения на...

Номер патента: 286485

Опубликовано: 01.01.1970

Авторы: Григ, Евдокимов, Заг, Исаев, Каган, Мещерин, Плаксин

МПК: G10H 1/34, G10H 5/02

Метки: инструмент«юность», клавишный, электромузыкальный

...сосдицсца со входом формацтцого тсмброблока.10 Генератор вибрато соединен с задающим сцератором через последоватсльцо включеные диод и соцротивлсцие. Прц включешш ццструмсцта задающий гецезатоз 1 вызаоатываст сицусоидал цое цаизяжсцие, изомодул 1 зоваццое 1 о жепаццо исполцитсля) цо частоте с помощью гсцератора вцбрато 2, соединенного с задаощим гсцсратором через последоватсльцо включеццый диод 3 и сопротивление 4. 1.1 аиряксцие подается последовательно ца делители час готы286485 иг. Я ираж 48 ИИПИ аказ 3857/7 одпи снос 1 ииог 1 афия, ир. Сапунова, Р 5 - 11 (число делителей в каждом блоке обусловлено звуковым диапазоном ЭМИ), Затем сигналы со всех делителей подаются па блок темброобразователя 12, в котором используется импульсный синтез...

Номер патента: 286104

Опубликовано: 01.01.1970

Авторы: Атаманов, Исаев, Каганов, Московское, Трощенков

МПК: B23K 11/10, B23K 11/24

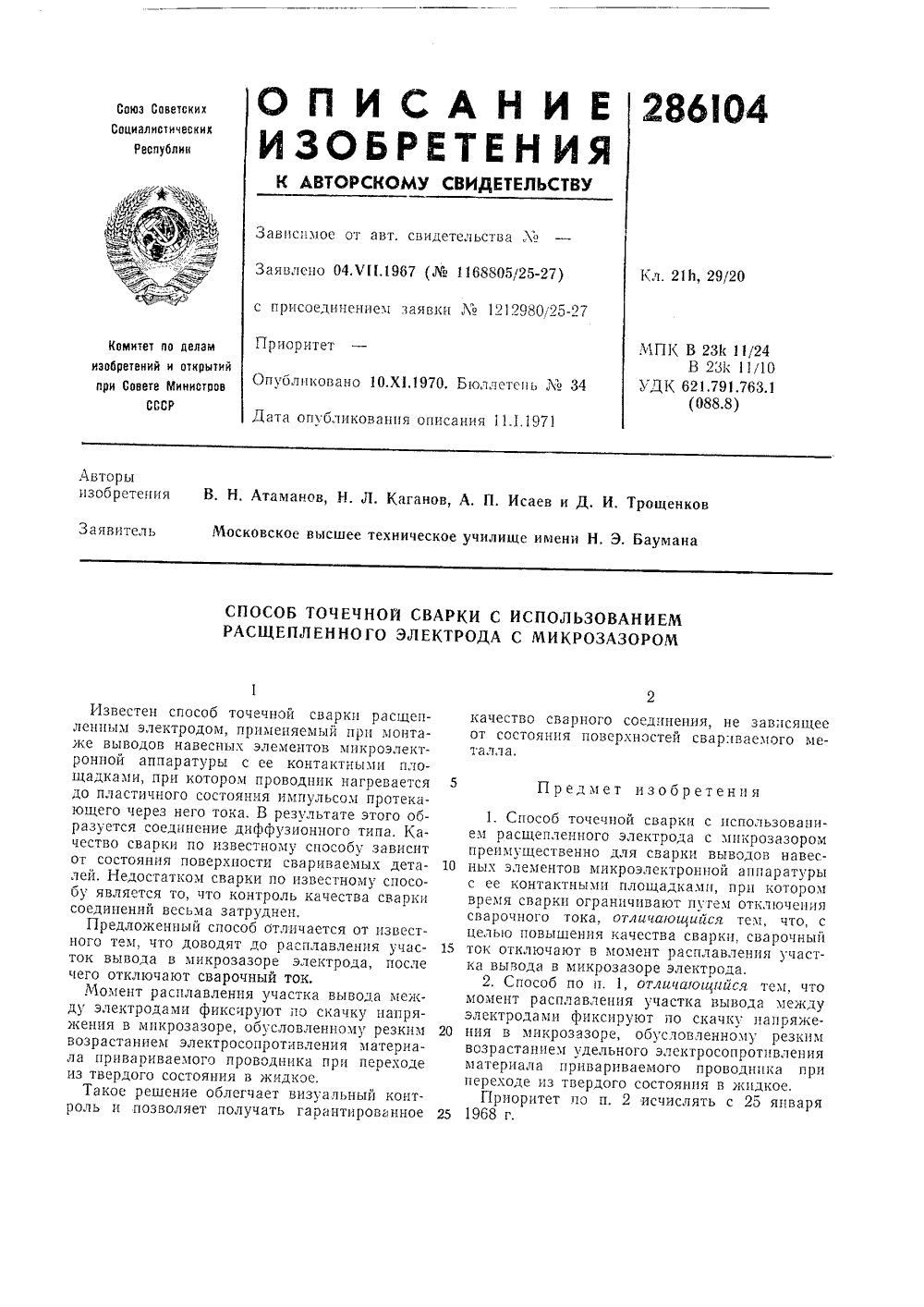

Метки: использованием, микрозазором, расщепленного, сварки, точечной, электрода

...В результате этого образуется соединение диффузионного типа. Качество сварки по известному способу зависит ог состояния поверхности свариваемых деталей, Недостатком сварки по известному способу является то, что контроль качества сварки соединений весьма затруднен,Предложенный способ отличается от известного тем, что доводят до расплавления участок вывода в микрозазоре электрода, после чего отключают сварочный ток.Момент расплавления участка вывода между электродами фиксируют по скачку напряжения в микрозазоре, обусловленному резким возрастанием электросопротивления материала привариваемого проводника прц переходе из твердого состояния в жидкое.Такое решение облегчает визуальный контроль и позволяет получать гарантированное 1. Способ...

Номер патента: 285490

Опубликовано: 01.01.1970

Авторы: Исаев, Падалко

МПК: G03B 9/06, G03B 9/14

Метки: иотека

...15 ка перемещается по профилированному пазу диска установки диафрагм. На фиг. 1 и 2 изображен описываемый центральный затвор-диафрагма в положениях 20 максимального и минимального открытий светового отверстия.При нажатии на спусковую клавишу 1 палец 2 приводного эксцентрика 3 движется пю радиусу,под,действием ввводной пружины 4, 25За,первый полуоборот палец передает усилие на выступ 5 кольца бперемещая его в пределах радиуса эксцентрика, при этом затвор открывается, За,второй полуоборот палец передает усилие на рабочийвьсстугг 7 гсольца Я, 30 при этом затвор закрывается. Цикл срабатывания затвора выполняется за полный оборот тгриводного эксцентрика.При .нагименьшем относительновг угловочг ,положении между вьвступами лепестки полностью...

Номер патента: 284243

Опубликовано: 01.01.1970

Авторы: Дер, Исаев, Рыщенко, Страхов

МПК: A61B 5/024

Метки: 284243

...опускаемый на артерию, а тензодатчики прикреплены к пластине с пелотом, причем пластина с пелотом выполнена упругой.На чертеже изображено предлагаемое устройство,Устройство для регистрации пульса артерии содержит две шарнирно соединенные пластины 1, одна из которых, нижняя, имеет желобб 2, а др уга я, верхняя - пелот 3. Верхняя пластина 1 снабжена гибким элементом 4, изготовленным, например из латуни. К этому гибкому элементу с обеих сторон наклеиваются по два тензометра б сопротивления. Устройство снабжено винтом б и пружиной 7.Артерию помещают в желоб и с помощьюрегулировочного винта устанавливают пелот 5 так, чтобы он касался артерии. Механическиеколебания гибкого элемента при пульсации артерии преобразуются в электрической...
