Исаев

Номер патента: 1349879

Опубликовано: 07.11.1987

Авторы: Исаев, Мазаник

МПК: B23B 23/00

Метки: бабка, задняя, станка, токарного

...2 с возможностью вращения на упорных подшипниках 3. В стакане расположена пиноль 4 с возможностью перемещения вдоль оси, Толкатель 5, установленный в отверстии пинали, жестко соединен со штоком 6 пневмоцилиндра 7, закрепленным на пиноли с выступом.Конический конец толкателя 5 находится в контакте с самоцентрирующимися кулачками 8, центрирующими деталь 9. На стакане 2 установлена многошпиндельная головка 10, солнечная шестерня 11 которой жестко закреплена на корпусе 1 и находится в зацеплении с шестернями 12 шпинделей 3, На пиноли 4 установлена кондукторная плита 4, которая отжимается от корпуса головки 10 упругими элементами 15, Выдвижение пиноли 4 ограничивается упором 16. Корпус 1, установленный на направляющих 17, соединен с...

Номер патента: 1348782

Опубликовано: 30.10.1987

Авторы: Исаев, Кибальников

МПК: G05D 9/00

Метки: воды, ирригационных, системах, уровня

...в емкость 8 со спинным отверстием 9, емкость 8 опорожнена, веспротивовеса 11 больше веса опорожненной емкости 8 под воздействиемсилы тяжести противовеса 11 клапан12 закрыт, и устройство функционирует кдк регулятор уровня нижнего бьефа, При превьппении уровнем нижнегобьефа заданной отметки клапан 7 закрывается, прекращается отток водычерез первый выходной патрубок 4.Полость гибкой оболочки 1 наполняется одой и перекрывает трубчатый водовыпуск 2, в результате чего оттокоды уменьшается, вызывая понижениеуровня воды в нижнем бьефе, Еслиуровень воды в нижнем бьефе становится ниже заданного, клапан 7 открывается и нода по первому выходному патрубку 4 сбрасывается иэ полости гибкой оболочки 1 в нижнийбьеф, в результате чего отток водыиз гибкои...

Номер патента: 1348515

Опубликовано: 30.10.1987

Авторы: Абрамян, Векслер, Ешуткин, Исаев, Ким, Манучаров, Тлеугалиев

МПК: E21C 37/06

Метки: монолитных, объектов, разрушения

...гв с шв.чожшгьк) р;33.ви,+,ки по,1.ник в,ипмс - Р (3 Г Ь П П Р ( Г 1 ВО П О, 3 0 Ж П Ы . Н 1 П Р (3 1,И. 1 И Я; И О пг 10 косЯ1 ИРО.,ьн)ГО Р(с(с)чси 351 и,(ин,.Р(3) И ф 1 КИ РОВ(3 Н Ь( 3 (3 ПИ 01 П РОЛ 0,1 ЬНО.г перечепп ния, аиринн пои рсчнь проц(ск 3 льпс пирины Вы гчпов 4, чО по:330,(яе рпирным ,(с чс 13 ч Ви 330 рс(влВиься н 1 В(сичинч р 3 иип 11 п(ирины С ИТС М Ц ПРО ГЧК(3- ВЫС Г) И.Крп.ение нн)йч 6 ив з,(с чс н г(3 13 и 11супсггяс гав ш)чоцьн (ысгс (нв 1 , угон,(с н(ь и повс рну гы и Г-Огр;3 пы 3 н; 14, н гнкже топор 3 15 и Иорнь, колец 13;с г рйс гв Вьчли гя В и рс.в;(ри гс л ьнпробурсп(ыЙ ппур тк, Гобы п(1 прВ,3 спи. лейтвия рвпцрнын эг(смс н он 1 и 2 был перпенлику,(ярно ндчс (иной линии прцп 3 тем чсре( игуИр оцойчы 6 и)....

Номер патента: 1348501

Опубликовано: 30.10.1987

Авторы: Давлетбаева, Дмитриева, Исаев, Клюсов, Павлов, Шаляпин

МПК: E21B 33/138

Метки: раствор, тампонажный

...в затворении портландцемента заранее приготовленным водным раствором содосульфатного плава заданной концентрации. Приготовление водного раствора содосульфатного плава осуществляют цементировочным агрегатом по круговой цирку"цпп "врез мен"ки " приемную ем 55ть 1 р то"- эе ку ьфп 1 ан вначале раворяют в небольшом объе; г воды, аатем разбавляют до требуемой коз -центрации с контролем по плотности, Приготовленный объем водного раствора содосульфазного плана закачивают в мерные баки цементировочного агрегата или техйологическую емкость, Затворение цемента водным раствором содосульфатного плана осуществляют обычным способом с помощью цементосмесительных машин. Преимущество этсго способа заключается в возможностииспользования...

Номер патента: 1348113

Опубликовано: 30.10.1987

Авторы: Дыскин, Исаев, Матвеев, Меркурьев, Федоров

МПК: B23K 11/04

Метки: контактной, привод, сварки, стыковой, электромагнитный

...имеющей пазы, и направляющего стержня 15, закрепленного нд корпусе-магнитопроводе 1, что позволяет регулировать величину Ьперемещения якоря 3 прц оплдвлении. В цепи 10 литания обмотки 2 электромагнита установлены два днтотрацсформа;орд (регулятора тока) 16 и 7. С помощью ромагнитная сила, направленная влево, сила пружины, направленная вправо, и сила, возчикдющая в результате разрежения, получающегося в полости, образовдцной крышкой 7, торцом якоря 3 и цапрдвляющей 4, направленная также вправо, Причем последняя зависит от скорости перемещения якоря 3 и проходного сечения впускного отверстия 8. Ре улируя проходное сечение отверстия 8 винтом 9 и изменяя напряжение питания в цепи обмотки 2 электромагнита, можно подобрать оптимальную...

Номер патента: 1346994

Опубликовано: 23.10.1987

Авторы: Бондарь, Исаев, Лошкарев, Маштаков, Черных

МПК: G01N 27/02

Метки: жидких, кондуктометрического, прецезионного, сред

...раздела фаз диэлектрик - исследуемая среда, Ф.Изменение частоты на всем диапазоне характеристической кривой ячейки выражается .соотношением где С - емкость, связанная с диэлектрической проницаемостьюанализируемой среды,Поэтому точность измерений наибольшая в случае равенства значений С, и С, Например, при измерении водных растворон хлористого калия, принятых в качестве стандартов и кон-ь дуктометрии, в диапазоне от 10 до 3 М растворов, его относительная статическая диэлектрическая проницаемость изменяется соответственно от 71,4 до 58,2, Следовательно, изменяядиэлектрическую емкость пластины 5в этих пределах достигают максималь.ного значения точности измерений,Способ осуществляют следующимобразом.Измеряют емкость незаполненнойячейки,...

Номер патента: 1346302

Опубликовано: 23.10.1987

Авторы: Исаев, Сулимов

МПК: B21D 43/00, B30B 15/30

Метки: механизм, подачи, шаговой

...сИеханизм работает следующим обра- целью расширения технологических воэзом. 2 О можностей путем регулировки шага поСобачка 8 под действием пружины 10 дачи и повышения надежности работы,находится во взаимодействии с зубья- он снабжен дополнительным силовымми зубчатой рейки 13. Включают сило- цилиндром, закрепленным на ползуне ивой цилиндр 1Поршень 5 перемещает- связанным с подпружиненной собачкой,ся влево (Фиг. 1) и через шток 6, поли механизмом регулировки шага подачи,эун 7 и собачку 8 перемещает влево выполненным в виде оси, закрепленнойзубчатую рейку 13 со столом 14 на на силовом цилиндре со стороны ползушаг подачи. Затеи подают сжатый воэ- на и расположенной параллельно штокудух или другую рабочую среду в по- силового цилиндра,...

Номер патента: 1345247

Опубликовано: 15.10.1987

Авторы: Епишкин, Исаев, Найкялис, Римкус, Труфанов, Ясинавичюс

МПК: G11B 5/29

Метки: аппаратов, блок, головок, записи, кассетных, магнитной, магнитных

...скосами 7-10, И в действительности тогда линии пересечения скосов, т,е, их ребра 35 - 46, а также ребра 20, 21 22, 23, 27, 28, 29 и 30 могут иметь вид не строго прямых линий как это показано, а могут представлять плавно изменяющиеся кривые - все зависит от формы рабочей поверхности блока головок, При этом, что очень важно, магнитопроводы в блоке располагают таким образом, чтобы расстояние С между точками с и с 1. (Фиг.2), расположенными на рас - стоянии Ь от немагнитных прокладок 5 и 6 с помошью которых формируется рабочий зазор (не показан) в магнитопроводах, где эти точки геометрически лежат на ребрах 27-30, оставалось постоянной величиной по мере изменения величины расстояния, Например, как показано на фиг,2, расстояние С между...

Номер патента: 1345068

Опубликовано: 15.10.1987

Авторы: Башкатов, Исаев, Кочураева

МПК: G01K 15/00, G01K 7/21

Метки: температуры

...подключает терморезистор 4 и провод 10 линии связи к резистору 3 мос та, проводом 11 линии связи терморезистор через коммутатор 18 соединен с шиной 24 нулевого потенциала, При выполнении условия, что сопрогивлен резисторов 1 и 2 много больше сопротивлений терморезистора и резистора 3, напряжение на выходе усилителя 20 равно ВК =2 8) О Из анализа выражения (8) с учетом(7) следует, что изменение сопротивления ЬК терморезистора 4 не зависитот стабильности источника 19 напряжения, резисторов 1,2 и 3, коэффици ента усиления дифференциального усилителя 20, скомпенсирована нелинейность несбалансированного измеритель.ного моста путем выполнения математических операций в (8) с помощью 0 микроЭВМ 21, Точность измерения Ь К,определяется в основном...

Номер патента: 1344930

Опубликовано: 15.10.1987

Авторы: Исаев, Коган, Ладыженский, Мелкомуков, Хазин

МПК: E02F 5/18

Метки: горизонтальных, оборудование, образования, одноковшовому, скважин, сменное, экскаватору

...наконечник 12 посредством набора отдельных крепежных секций 13 с раскаточными обоймами 15 через их болтовые соединения и внутренние стыковочные звенья 14 стыкуют с узлом 8 поворота и гидроцилиндром15 6, а через шарнирную ось 5 - со щеками 1. Затем щеки 1 крепят на ковше 2 в карманы зубьев 3 (например, шплинтами), при этом зубья ковша предварительно извлекают из карманов. Шток 7 гидроцилиндра 6 соединяют с ковшом телескопической тягой 4. Затем манипуляцией ковша 2, стрелы, рукояти экскаватора и телескопической тяги 4 оборудование устанавливают в траншее,конусный наконечник 12 наводят и центрируют на точку образования скважины и посредством перемещения штоков гидроцилиндров ковша 2, рукояти и стрелы экскаватора внедряют в...

Номер патента: 1344448

Опубликовано: 15.10.1987

Авторы: Брагин, Исаев, Кобышев, Лебедев, Шарапенко

МПК: B21C 37/29, B30B 15/24

Метки: гидравлической, полых, штамповки

...штамповкиполых деталей.Устройство для гидравлическойштамповки полых деталей содержит нижнюю 1 и верхнюю 2 полуматрицы, полости которых соответствуют форме эаготовки 3, гидроцилиндр 4 смыкания матриц, гидромультипликатор 5, напорныетрубопроводы 6 осевых поршневых гидроцилиндров 7, их сливные трубопроводы 8 с гидромоторами 9, соединительную муфту 10 и клапаны 11 перепуска жидкости,Устройство работает следующим образом.Трубчатая заготовка 3 фиксируется в заполненной жидкостью полостиполуматрицы 1 прижатием полуматрицы2 штоком гидроцилиндра 4, При подачежидкости в напорные трубопроводы 6заготовка 3 сжимается пуансонами штоков поршней гидроцилиндров 7. Жидкостью высокого давления, подаваемой внутрь заготовки от гидромультипликатора 5,...

Номер патента: 1344285

Опубликовано: 15.10.1987

Автор: Исаев

МПК: A01G 25/00

Метки: водораспределения, оросительной, рисовой, системе

...каналов 2 регуляторы перегораживающих сооружений 4 пропускают излишки расхода и перераспределяют ихмежду чеками, подвешенными к этимучасткам,Способ водораспределения на рисовой оросительной системе, включающий подачу заданного расхода воды, пропорциональное распределение ее между хозяйственными и распределительными каналами и низовыми звеньями и коррекцию расхода по ошибке прогноза, накапливаемой в резервных объемах, осуществляемую по истечении времени перехода системы в установившийся режим, о т л и ч а ю щ и й с я тем, что, с целью повышения качества полива при экономии поливной воды, водораспределение в низовых звеньях системы осуществляют по нижнему бьефу, ошибку прогноза накапливают в резервных объемах концевых участков...

Номер патента: 1341314

Опубликовано: 30.09.1987

Авторы: Воличенко, Исаев, Карасев, Колохов, Кречетова, Лапицкий, Мельц, Мерсов, Охотина, Рябой, Царев

МПК: D21H 5/00, D21J 3/00

Метки: волокнистая, захоронению, композиция, подлежащих

...После ускоренного старения материалы подвергаюткондиционированию и испытанию на изгиб,П р и м е р 1. Готовят волокнистую массу следующего состава, мас,7.;Скоп целлюлозно-бумажногопроизводства 20Макулатурная часть твердых бытовых отходов сле,дующего фракционного состава волокна мас,7:0,01-0,2 мм 11; 0,21 -0,5 мм 50; 0,51-4 мм 39 80Из полученной волокнистой массыизготавливают волокнистый материал,который подвергают ускоренному старению. В процессе старения по станмеханические характеристики материала,П р и м е р 2, Готовят волокнистую массу следующего состава, мас,7;Скоп цел:юлоэцо-бумажногопроизводства 25Макулатурцая частьтвердых бытовых отходов следуюшего фракционного состава нолокна,мас.7,.: 0,01-0,2 мм 50;0,21-0,5 м 11; 0,51 -4 мм...

Номер патента: 1341120

Опубликовано: 30.09.1987

Авторы: Исаев, Обшивалов, Хуртакова

МПК: B65D 85/48, B65G 1/04

Метки: плоских, хранения

...приподнимается, аЦель изобретения - повышение удобст сявнутоенняя балка 5 за ручку 1 О выдвигаетва эксплуатации.ие удо ст ся до совпадения пазов 6 одной балки срума жж э о о а ели усанавливаюттройство для ся так чтонхранения плоских изделий бо щии вид; на пазы 6. плябы водоотбоиный зуб входилвфиг. 2 - узел 1 на фиг. 1 (в пы . Для складирования панелей с плосв положении кой опо нойдля установки панелей, имею ир " частью 11 внутренняя балка 5б б ф 3 -Л - Лн нщих водоот- задвигается вположения, когда пазы 6 однои балки посмыии беспечивакпцим овннРовн ю Р Ру ная бала Опускаетс иф 5 - Б - Б ф 4Устройство содержит рам 1 пово отные в вертикальной плоскости опорные балки 2, закрепленные шарнирно в нижней часфорьщла изобретенияти рамы 1 и...

Номер патента: 1338826

Опубликовано: 23.09.1987

Авторы: Дмитриев, Исаев, Мироненко, Попов

МПК: A01K 73/053

Метки: бобинец

...3 - схема набивки грунтропа,Бобинец содержит корпус 1, выполненный в виде полого сферического тела вращения, трубу 2 и ось 3 с фланцами 4. Корпус закреплен на трубе 2,которая свободно надета на ось 3 сфланцами 4. В корпусе 1 образованыотверстия, через которые пропущеныштыри 5, жестко и радиально закрепленные на трубе 2,Бобинец устанавливают на тросегрунтропа, При движении трала выступающие эа пределы сферической поверхности. корпуса 1 радиальные штыри 5задевают за грунт и заставляют вращаться сферический корпус 1 на оси 3,з которую продет свободно стальнойтрос грунтропа, на котором, в своюочередь, может вращаться ось 3.Резиновые прокладки и чугунныекатушки, которыми набит грунтропупираются во фланцы 4, не зажимают 8826 2сферический...

Номер патента: 1337019

Опубликовано: 15.09.1987

Авторы: Будаев, Исаев, Слизский, Федотов

МПК: A01K 73/02, A01K 79/02

Метки: рыбы, трал, электролова

...свободного прохода между канатами отрываемым от грунта донным рыбам. Нижняя подбора 5 при этом так же не касается грунта и ее безаварийность обеспечена.1337019 5Для эффективного облова донных рыб в трале предусмотрена и другая пара электродов, создающая анодную ре акцию. Электрическое поле создается между катодом 30, токопроводящие пластины 27 которого размещены на боковых пластинах трала, и анодами 21 и 19.Придонная и пелагическая рыба, попавшая в трал, проходит в между- электродное пространство, образован-ное катодом 26 и анодами 21 и 19, где при включении тока делает рывок в сторону анода, наркотизируется и встречным потоком, воды сносится в мешок.Таким образом, в предлагаемом трале система электродов установлена таким образом, что...

Номер патента: 1335722

Опубликовано: 07.09.1987

Авторы: Бобров, Бойко, Голинько, Гусев, Исаев, Кригман, Медведев, Мирошник, Петченко, Фрундин

МПК: E21F 17/18

Метки: добычном, метана, содержания, телеконтроля, участке

...о нормальном содержании метана, При величине сигнала датчика 1 мета 36 на, превышающей устанку (допустимое поПравилам безопасности содержания метана), исполнительный блок 4 обесточивает блок 7 реле, который отключа-.ет электрооборудование и соответстд 0 иенно изменяется состояние контактов21 переключателя ,.При этом генера 133тор 16 получает питание через транзисторный ключ 19, управляемый мультивибратором 20, т,е, периодическивключается и выключается с длительностью импульса и паузы 2-3 с, Манипуляция высокочастотного сигналамультивибратора 20 транзисторным ключом 19 вызывает мигание лампочки 31,сигнализирующее об аварийной газовойситуации. Аналогично работают исполнительные блоки 5 и 6, блоки 8 и 9 реле с переключающими контактами 22и...

Номер патента: 1334114

Опубликовано: 30.08.1987

Авторы: Иванов, Исаев

МПК: B01F 7/08, G05D 27/00

Метки: приготовления, смесей, смеситель, формовочных

...В верхней точке шнека 5 на патрубке 6 укреплен второй исполнительный механизм 7, выходной вал 8 которого посредством рычага 9 жестко соединен со смешивающим шнеком 10. Управление исполнительными механизмами 2 и,7 .осуществляется (фиг.2) 25 устройствами 11, 12 регулирования через пускатели 13 и 14. Вычислительный комплекс 15 рассчитывает соответствующие управляющие воздействия.Смеситель работает следующим образом.По заданным текущим координатам точки в опоке (х,у) вычислительный комплекс 15 осуществляет расчет управляющих воздействий, соответствующих углам поворота шнека 5 относи 35 тельно оси у (,) и шнека 10 относительно шнека 5 ( ц ). Расчет управляющих воздействий производится согласно уравнениям:х = г эапц,+ г, зп (ч, +Ч,),у = г,...

Номер патента: 1333272

Опубликовано: 30.08.1987

Авторы: Будаев, Исаев, Попов, Сундушников

МПК: A01K 73/02

Метки: водных, лова, организмов, трал

...моллюсков и является усовершенствованием устройства по авт,св. Р 1204163.Цель изобретения - повышение эффективности лова путем увеличения горизонтального раскрытия и снижения его аварийности.На фиг. 1 изображен трал, общий вид; на фиг. 2 - верхняя пласть, в раскрое, на фиг, 2 - боковая пласть, в раскрое; на фиг. 4 - нижняя пласть, в раскрое.Трал содержит верхнюю, нижнюю и две боковые пласти 1, 2 и 3. Верхняя пласть состоит из двух половин 4, а нижняя из двух половой 5.Мотенная часть каждой из них представляет собой неравнобокую трапецию, при этом кромки 6, соединяемые с боковыми пластями, образуют с высотойо трапеции угол ы, не более 6 , а кромки 7 и 8, служащие для соединения половик соответственно верхней и нижней пластей...

Номер патента: 1332149

Опубликовано: 23.08.1987

Авторы: Горохов, Исаев, Соколов, Шмулевич

МПК: G01F 23/22

Метки: тепловой, уровнемер

...3.Тепловой уровнемер работает следующим образом.При прокачке теплоносителя черезтрубку Фильда происходит теплообменмежду.ним и контролируемой средой, атак как коэффициенты теплопередачиот паровой фазы и от жидкости различны, то различны и коэффициенты теп Олопередачи через внешнюю оболочкутрубки Фильда на участках выше и ниже уровня раздела фаз и соответственно различны локальные тепловые потоки. Каждая дифференциальная термопара измеряет перепад темпеоатчоы постенке, который пропорционален ло=кальному тепловому потоку.Таким образом, показания дйфференциальных термопар, расположенных выше и ниже уровня раздела фаз, отличаются один от другого, и, зная расположение каждой термопары, можно опРеделить положение уровня раздела фаз.Если...

Номер патента: 1331710

Опубликовано: 23.08.1987

Авторы: Аветикян, Ананьев, Исаев, Карпов, Кобзев, Кукин, Утенков, Шейкин

МПК: B61K 7/00

Метки: заграждающее, подвижного, состава

...нз нол(л 1, 1 н(н м( ни ния которого цо нацрав- ,15 ки(е)1 нр( 8 Обр(1:(хетс 1 тормозное уси- ,1 и. Б кнЕс дктивнй .н)ны торможения 30 выступ рыч;1; 1 нрих.иг в си)рикосновение с кни ных уИрм 12, в результедте чего рИ(1 4 нв);1 Еив;1 стс 51 ВОкрхГ Ос 7. 10, ,и :СТвцм в.)хс; ;нд рыча 5 повордчи д( Ся вкрх (Ки 7, нри эт(м упор 3 прих(.иг в л,+(ние ш нренятствукн)(ее лвиже ию к"" ре "у Осле цроко(д к,с; Нрх жине 2 в.ер;НЕ(е 1 ме.,днизм 6(И(- м;кд в исхолн(н нлжение, и нружцне 6 нривли( р 11; н 4 и,) и н,1)жение, цл- твл. нн(и к рмжник). 40, 1,151 нх Р(в 11с 1 Рои(Не Из и( хо,(н 0 цолжени)1 и цлжгние л.)я пропуска Ен)лвижного сост;в; рычаг 10 выклкчателя новрдчивдкг вокру г (и нр)ив часовой стрелки и приводят во взаимодействие с осью...

Номер патента: 1330290

Опубликовано: 15.08.1987

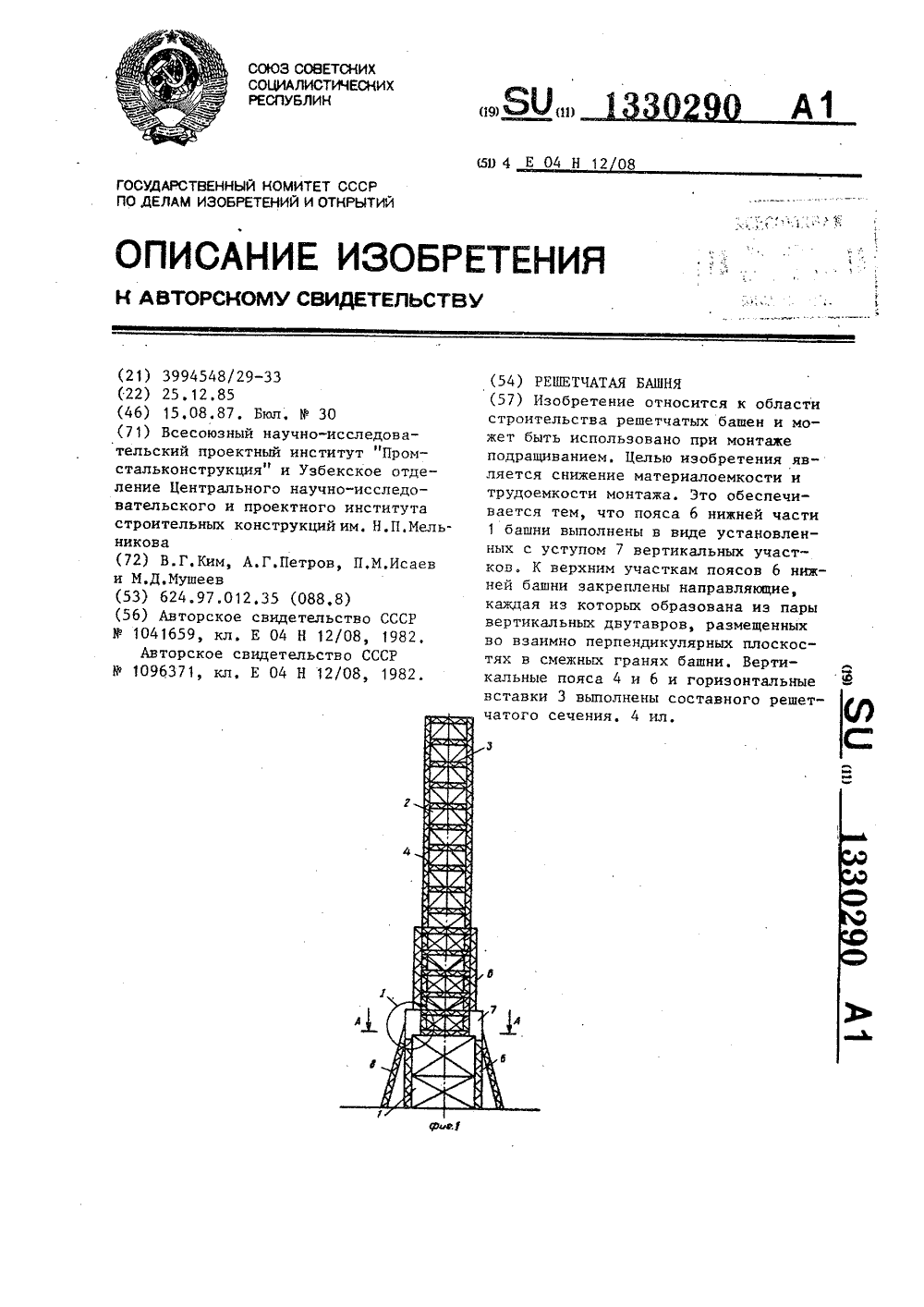

Авторы: Исаев, Ким, Мушеев, Петров

МПК: E04H 12/08

Метки: башня, решетчатая

...б нижней части 1 выполнены в виде установленных с уступом 7 участков для воэможности подвески тяговых полиспастов и пропуска блока верхней части 2 в центр башни подращивания, К уступам 7 крепятся подкосы 8, Двутавры 5 закреплены к верхним участкам поясов 6 нижней части 1 башни,Монтаж башни осуществляется методом подращивания. Вначале собирают верхние блоки верхней части, обстраивают их нижней частью, устанавливают подкосы. Затем при помощи полиспастов, подвешенных в уступе пояса нижней части, производят посекционную выдвижку блоков верхней части, которые подаются к центру башни через проем, образованный уступом в поясах нижней части. В процессе выдвижки пояса выдвигаемой части скользят по направляющим двутаврам передавая...

Номер патента: 1328914

Опубликовано: 07.08.1987

Авторы: Исаев, Перепелицын

МПК: H02P 5/06

Метки: адаптивное, вентильным, двухзонным, приводом

...вход регулятора 9 ЭДС соединен с выходом задатчика 12 сигналов управления ЭДС. Звено 13 насьпцения входом подключено к выходу тахогенератора 2, а выходом- в входу функционального преобразователя 6 ЭДС. 5 10 15 20 Нелинейное звено 4 выполнено с характеристикой, обратной регулировочной характеристике тиристорного преобразователя 1 тока якоря. Звено 13 насьпцения может содержать регулируемый резистор 14, подключенный к тахогенератору 2, и стабилитрон 15, включенный параллельно резистору 14, средним выводом соединенным с входом функционального преобразователя 6 ЭДС и стабилитроном 15, который для реверсивных электроприводов применяется двуханодным. Изобретение относится к злектро -технике и может быть использовано в Устройство работает...

Номер патента: 1326882

Опубликовано: 30.07.1987

Авторы: Бражкин, Демидов, Исаев, Кудинов

МПК: G01B 13/18

Метки: непараллельности, осей, отверстий, пневматическое

...с кнопкой 25,Кольцо 13 выполнено разрезным,причем призма 14 расположена симметрично призме 15 относительно разреза 4 бв кольце 13, а призма 16 - симметрично призме 17 относительно разреза.Пневмоцилиндр 18 закреплен накольце 13 и предназначен для поджимаобъекта 27 измерения к призмам 14 - 17,45Пневматическое устройство работаетследующим образом.После установки объекта 27 измерения на призмы 14 - 17 нажимают кнопку 25 "Измерение", которая обеспечи 50вает подачу воздуха через пневмоэлектропереключатель 22 в пневмоцилиндр 18 и включение реле 24. Пневмоцилиндр 18 закрепляет объект 27 измерения на призмах 14 - 17. По истечении времени, определяемым реле 2 ь,55воздух через пневмоэлектропереключатель 23 подается в подпятники О - 12 8 2й,истекая...

Номер патента: 1326806

Опубликовано: 30.07.1987

Авторы: Исаев, Мурашев, Таубен

МПК: F16D 3/52

Метки: муфта, упругая

...упругая муфта, поперечный разрез; на фиг. 2 -- вид А ца фиг. 1.Муфта содержит две полумуфты 1 и 2 со ступицами. Полумуфты 1 и 2 связаны между собой посредством упругих элементов пружин растяжения 3, расположенных параллельно оси муфты. Полумуфта 1 снабжена подвижной гильзой 4, расположенной на се наружной поверхности. Гильза 4 зафиксирована от проворота посредством штифтов 5, располженных в продольных пазах 6 полумуфты 1, и подпружинена упругим элементом (, размещенцыь меж 1(у ее торцом и буртиком 8 на полумуфте 1. На полу- муфте 2 жестко закреплен охватывающий гильзу 4 стакан 9, на торце которого выполнены дугообразные углубления 10, взаимодействующие своими средними частями с концами радиальных пальцев 11, закреглецных на гильзе...

Номер патента: 1326711

Опубликовано: 30.07.1987

Авторы: Баландинский, Березин, Ешуткин, Исаев, Ладыженский, Минаев, Смирнов

МПК: E02F 5/18

Метки: бестраншейной, прокладки, трубопроводов

...экскаватора5, гидроцилиндр 16 которого при по 11 2мощи рычагов 17 и шарнира 18 также соединен с корпусом генератора 5 ударных импульсов.Устройство работает следующим образом.К прокладываемому трубопроводу 1 приваривают кольцевой наконечник 2, С противоположного конца внутрь трубопровода вводят обечайку 3, при помощи канатов и корпуса генератора 5 ударных импульсов, манипулируя рукоятью 13, стрелой 14 и гидроцилиндром 16, опускают трубопровод 1 в траншею 11 и укладывают на дно универсальным экскаватором 15 с упором кольцевым наконечником 2 в переднюю стенку траншеи. Затем отцепляют и убирают канаты и, также манипулируя рукоятью 13, стрелой 4 и гидроци-. линдр 16, вводят центральную часть наковальни 4 в отверстие трубопровода 1, прижимая...

Номер патента: 1326650

Опубликовано: 30.07.1987

Авторы: Волков, Исаев, Поляков, Швецов

МПК: D01H 5/80

Метки: валик, вытяжного, прибора, текстильной

...например винтовыми.При работе вытяжного прибора валик прижат к приводному цилиндру б и в зажиме между ними находятся вытягиваемые волокнистые ленты, число которых соответствует количеству зажимных планок в каждом ряду.За счет разности частот вращения вытяжных пар вытяжного прибора осуществляется утонение ; волокнистых лент, Колебания толщин отдельных лент не оказывают влияния на усилие зажима соседних лент, так как каждая зажимная планка имеет возможность перемещаться в радиальном направле" нии в пазу сердечника независимо от других планок, деформируя упругий элемент в пазу. Тем самым предлагаемый валик позволяет осуществлять дифференцированный зажим лент по ширине валика и улучшить за счет этого условия вытягивания их...

Номер патента: 1326396

Опубликовано: 30.07.1987

Авторы: Исаев, Роганов, Шимановский

МПК: B23D 23/00

Метки: проката, резки

...1ножей,Устройство для резки проката работает следующим образом.Плита 14 устанавливается на столе пресса или высокоскоростного молота, а основания 6 - рядом со столом, Прокат 5 подается с двух сторон механизмом шаговой подачи в очко неподвижного ножа 4 корпуса 3 и подвижного ножаС помощью рукоятки 13, ходового винта 11 и гайки-опоры 12 передвигается опора 9 на требуемое расстояниеи , , Под действием силы Р пуансон 19 приходит в движение, воздействуя на место соединения рычагов 2. Рычаги 2 поворачиваются вокруг оси 10 на опоре 9 и происходит отделение заготовки в плоскости неподвижного втулочного ножа 4 и подвижного ножа 1. После отделения заготовки и снятия силы Р пружина 17 возвращает толка- тель 16 и под его действием -...

Номер патента: 1325707

Опубликовано: 23.07.1987

Авторы: Исаев, Келтуяла

МПК: H03M 5/12

Метки: кода

...выходу от 1/2 тактового интервала минус задержка в элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 2 до тактового интервала минус задержка в элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 2, а по второму - от нуля до времени задержки по первому входу. Преобразователь кода работает сле дующим образом.На вход 5 преобразователя поступают данные в коде Манчестер-П (фиг.2 а), содержащие логическую информацию(фиг.2 б). Элемент 1 задержки задержи-,вает входные данные (фиг.2 в), Результирующий сигнал с выхода элементаИСКЛЮЧАЮЩЕЕ ИЛИ 2 (фиг,2 г) представляет собой задержанные данные, если на выходе 6 преобразователя низкий уровень, и инвертированные задержан 15 ные данные, если на выходе 6 преобразователя высокий уровень. Этим сигнаналом тактируются входные данные в триггере 4. Таким...

Номер патента: 1324061

Опубликовано: 15.07.1987

Авторы: Исаев, Овчинников, Солецкий

МПК: G11B 20/20

Метки: временного, выравнивания, записи, многодорожечной, перекоса

...выходом блока 14 управления, усилитель 15 напряжения, регистр 16 памяти и усилитель 17 мощности, подключенный входом к соответствующей выходной шине 18 а также содержит управляемый генератор 19, подключенный входом к шине 20 управления и выходом - к соединенным между собой одному из входов управляемых элементов 13 задержки каждого из каналов 10 информации и синхронизируюгцему входу блоков 12 согласования частот каждого из каналов информации а синхронизирующий вход каждого из регистров 16 памяти соединен с шиной 9 синхронизации, 40Устройство работает следующим образом.В режиме записи на начальном участке носителя записи записывается последовательность параллельных слов с периодом повторения, большим максимально возможной величины...
