Номер патента: 1479955

Опубликовано: 15.05.1989

Автор: Шевнин

МПК: G12B 1/00, H05K 3/00

Метки: микроперемещений

...симметрично расположенных относительно осейнеподвижного основания 1 и выполненных с возможностью микроперемещений 25по двум взаимно перпендикулярнымосям, подвижную площадку 4 (фиг.2,соединенную с неподвижным основанием 1, и элементы микроперемещений,в виде винтов 5, 6 со сАерическими 30хвостовиками, установленными с возможностью взаимодействуя с неподвижным основанием 1. Неподвижное ос-.нование 1 снабжено установочнымиэлементами 7, а перемычки 2, 3 расположены по внешнему контуру неподвижного основания 1 и соединены с егоустановочными элементами 7, причемподвижная площадка 4 установлена наустановочных элементах 7 параллельно неподвижному основанию 1, а элементы микроперемещений 5, 6 расположены на установочных элементах...

Номер патента: 1481908

Опубликовано: 23.05.1989

Автор: Малица

МПК: H05K 7/00

Метки: крепления, установочных

...О установочного изделия 5 к нижней части П-образного основания 1 и предотвращают осевое смещение.Предлагаемое устройство можно выполнить из стали, допускающей несколь.25 ко перегибов.Формула изобретенияУстройство для крепления установочных изделий продолговатой формыс цилиндрическим выступом по центру,содержащее основание с отверстием,соответствующим размеру цилиндрического выступа, и элементы крепления корпуса к основанию, о т л ич а ю щ е е с я тем, что, с цельюснижения трудоемкости процесса сборки, основание выполнено в виде профиля П-образного сечения, расстояние между боковыми стенками которого меньше продольного размера установочного изделия, на каждой боковой стенке выполнен элемент крепления в виде продольного...

Номер патента: 1483612

Опубликовано: 30.05.1989

Автор: Выходец

МПК: H03K 3/28, H05K 10/00

Метки: генератор, резервированный

...с частотой 21, С выхода генератора 1 эти им пульсы поступают на С-вход синхронизации первого триггера 3, который включен по схеме счетного триггера (инверсный выход соединен с Р-входом), т.е, меняется состояние триггера на40 инверсное по каждому положительному фронту приходящего импульса с генератора 1. В результате на выходах первого триггера 3 в противофазе появляются прямоугольные импульсы с часто той 2 (см. временную диаграмму фи.2) Пройдя через разделительные цепи 5 и 6 каждая из которых состоит иэУ5 О конденсатора и резистора, импульсы поступают на соответствующие устано: вочные Б- и К-входы второго триггера 4. При этом на каждом из его выходах присутствуют импульсы частотой Й.Ф55На С"входе синхронизации триггера 4 при...

Номер патента: 1483683

Опубликовано: 30.05.1989

Автор: Иванов

МПК: H05K 7/20

Метки: измерительных, крепления, приборов, термокомпенсирующее, элементов

...ролика, в углахкоторого расположены установочныезоны для крепления элементов измерительных приборовПричем одна пластина ступенчатого профиля одного звена,например 2, в.своей установочной зоне Б неподвижно закреплена, например, 15.на станине 12, а пластина ступенчато-.го профиля другого звена 1 подвижнозакреплена в своей установочной зонеА с возможностью перемещения в направлении, параллельном продольнойгеометрической осп пластины и промежуточного звена 5 посредством направляющей с движком 13 и ползуном 14,который размещен в пазу 15 кулисы 16и ползуна 17, последний размещен впазу 15 кулисы 16 и соединен с кулисой 18, причем кулиса 16 шарнирнозакреплена на неподвижном конце звена 2 в его установочной зоне Б. Кулиса 16 является...

Номер патента: 1489930

Опубликовано: 30.06.1989

Авторы: Сальников, Чепчур

МПК: B23K 3/06, H05K 3/34

Метки: лужения, пайки

...с возможностью вращения вал 7 насоса с нагнетателем 8,В корпусе 5 на уровне нижней части ванны 6 выполнено сквозное отверстие 9, выходящее на противоположную 40 от размещения ванны 6 боковую поверхность корпуса 5, к которой плотно закреплена крышка 10, образующая расширительную камеру 11.В верхней части корпуса 5 выпол нен выходной канал 12, сообщающийся с расширительной камерой 11 через отверстие 13, расположенное ниже верхнего уровня расширительной камеры.50Выходной канал. 12 в верхней части снабжен съемной насадкой 14 с отверстием 15 для,.образования волны 1 б расплавленного припоя 4.Устройство работает следующим образом.При расплавленном с помощью нагревательных элементов 2 припое 4 включают привод насоса и вал 7 с нагнетателем...

Номер патента: 1492490

Опубликовано: 07.07.1989

Авторы: Ахметова, Свирский, Ситников

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...панели 2, а другая - винтами 16 на задней панели 3. На передней панели 2установлены входной 17 и выходной 18разъемы. Задняя панель 3 выполненас учетом особенностей охладителей ина ней установлены силовые полупроводниковые приборы. Поверхности 1921 каждой скобы 6 и поверхность 22соответствующей пластины 11 образуютпереходное окно. ГГри снятой шарнирной цепочке те же поверхности скобы6 образуют открьггое переходное окно.Печатные платы 4, панели 2 и 3 соединены между собой механически шарнирной цепочкой и электрически монтажным жгутом 23. К пластинам 11 прик. реплен, например, с помощью клея упугий элемент 24, выполненный в виде ленты. На скобах б для крепленияпластин 11 предусмотрены резьбовыеотверстия 25. Корпус 1 блока крепитсяк...

Номер патента: 1492491

Опубликовано: 07.07.1989

Авторы: Дунаевский, Кулаков, Михеев, Чеботарев

МПК: H05K 7/12

Метки: блоков, радиотехнических, шкаф

...9и 10 с противолежащими направляющими 2 и с зубчатыми рейками 6 и 7соответственно. Блок 5 установлен вкорпусе на опорный ролик 13 и имеетгибкие электрические связи 14,Шкаф радиотехнических блоков работает следующим образом.При перемещении выдвижного блока 5две шестерни 9 и 10, жестко соединенные между собой посредством общей оси11, которая заключена в подшипники (непоказаны), взаимодействуя с зубчатыми рейками 6 и 7, установленными накорпусе 1, предотвращают опрокидывание выдвигаемого блока 5, при этомвес шасси 4 воспринимается опорнымроликом 13. Для обеспечения постоянного зацепления шестерен 9 и 10 сзубчатыми рейками 6 и 7 общая дляшестерен 9 и 10 ось 11 заключена поконцам в направляющие 2.В выдвижном положении шасси 4 блокай...

Номер патента: 1492492

Опубликовано: 07.07.1989

Авторы: Детинов, Зусмановский, Шейко

МПК: H05K 7/20

Метки: камера, распределительная

...и 13 (соответственно),Распределительная камера работаетследующим образом,Вентиляторы 3 создают статическоедавление в распределительной камереи через окна 5 охлаждающий воздухпоступает в охлаждаемые эоны радиоэлектронного блока, Окна 5 выполнены под охлаждаемыми зонами, куданеобходимо направить поток охлаждающего воздуха, его количество рпределяется проходным сечением окна 5,которое зависит от положения соответствующей подвижной пластины 7.Исходя из суммарной мощности рассеяния и необходимого статическогодавления выбираются тип и количествовентиляторов 3, площадь проходногосечения каждого окна 5 определяется,исходя иэ мощности рассеяния охлаждаемой зоны и максимального напоравентиляторов,Установкой подвижных пластин 7и Фиксацией их...

Номер патента: 1492493

Опубликовано: 07.07.1989

Авторы: Зейков, Зусмановский

МПК: H01L 23/34, H05K 7/20

Метки: охлаждения, полупроводниковых, преимущественно, приборов, радиатор

...в ниде по крайней мере одного отверстия цилиндрической формы, ориентированного перпендикулярно геометрической оси соответствующего теплоотводящего ребра 2. Сквозные изогнутые каналы теплоотводящих ребер 2 ориентированы одинаково относительно их геометрических осей, Выходные сечения 5 сквозных каналов расположены со стороны вершин теплоотводящих ребер 2 вих центральных зонах, д их выходныесечения 6 - со стороны основанийтеплоотводящих ребер 2 на их конических поверхностях 7, При этом отверстия цилиндрической формы частей 4сквозных каналов могут быть выполне1492493 6 формула изобретения 2. Радиатор по п.1, о т л и ч а ю 40 ш и й с я тем, что отверстия цилиндрической формы сквозных каналоввыполнены глухими и ориентированыоткрытыми...

Номер патента: 1492494

Опубликовано: 07.07.1989

Авторы: Медведев, Твердохлебов

МПК: H05K 13/00

Метки: выводов, монтажу, подготовки, радиоэлементов

...с возможностью перемещения пуансоны 8 и 9, которые выполненыв виде двухплечих рычагов с общейосью 10, Передние плечи рычагов выполнены формующими с профильнойповерхностью 11 и поперечным пазом12 с режущими кромками 13. Задниеплечи выполнены на концах с внутренними выступами 14, направленными 40навстречу друг другу. Передние плечирычагов охватывают матрицу, а междузадними плечами рычагов размещенползун 15, который выполнен в видепрямоугольного стержня со скосами 16и снабженный хвостовиком 17 для соеди. этом выводы радиоэлемента ложатся на поперечные пазы 12 пуансонов 8 и 9Ползун 15, который с помощью хвостовика 17 связан с приводом ( не показан), перемещается вправо и перемещает пуансоны 8 и 9 с осью 10. Последняя освобождает...

Номер патента: 1492495

Опубликовано: 07.07.1989

Авторы: Бомко, Коноплянко, Ручка

МПК: B25J 15/00, H05K 13/02

Метки: манипулятора, схват

...21.Схват работает следующим образом.В свободном состоянии манипулятора с пристыкованным схватом клинья 11 несущей П-образной рамы 1 расположены в ответных пазах тяги 14 привода 17, Клинья 12 и 13 П-образных рам 4 и 9 расположены в ответных пазах тяг 15 и 16 привода 17. Тяги сдвинуты одна к другой (диаграмма снизу фиг.1). Тяги 15 и 16 оттянуты нпривод захвата манипулятора, например, своими электромагнитами, При этом планки 3 и 8 схвата раздвинуты. В этом состоянии манипулятор подводит схват к магазину пустыхплатПосле этого опускается тяга 15 манипулятора, смещается вперед, Под действием пружины 6 планки 3 сдвигаются одна к другой, фиксируя н своих зажимных губках 5 плату 21. При этом в процессе поворота звеньев 2 плата 21 прижимается...

Номер патента: 1492496

Опубликовано: 07.07.1989

Автор: Ольшанский

МПК: H05K 13/04

Метки: выводов, многорядным, ориентации, печатные, платы, преимущественно, радиодеталей, расположением, установке

...опорной плоскости гребенки 1 и расположенными перпендикулярнок этой плоскости прорезями 5, для 30каждого из зубьев 4 гребенки 3 глубина прорезей 5 выполнена равной высотесоответствующих зубьев 4 гребенки 3.Для направления зубьен 4 гребенки3 в прорезях 5 гребенки 1 на последней установлены ограничительные планки 6, жестко закрепленные винтами 7,Зубьями 2 гребенки 1 и зубьями 4гребенки 3 образованы жесткие ячейки8, фиксирующие концы гибких 1.-образ Оных ныводов 9 разъема 10, при этомверхние плоскости зубьев 4 расположены н одной плоскости с опорной плоскостью 11 гребенки 1, на которуюукладывается печатная плата 12,45Зубья 4 выполнены высотой, а пазы5 глубиной на 1 - 3 мм меньше высотыгибких 1,-образных выводов 9 соответствующего им...

Номер патента: 1492497

Опубликовано: 07.07.1989

Авторы: Гагарин, Огинский, Самбуров, Харитонов

МПК: H05K 13/08

Метки: радиоэлементов, сортировки

...сортировки радиоэлементов работает следующим образом,По команде от устройства 1 управления срабатывает распределитель 2.Под действием импульса давления воздуха подвижная часть привода 3 совершает прямой ход, и закрепленнаяэа ней собачка 4 перемещается на одинэуб рейки 5 относительно основания Ь.Собачка 7, жестко связанная с основанием 6, препятствует перемещениюрейки 5 относительно собачки 4, Лоокончания действия импульса давленияпроисходит обратный ход подвижнойчасти привода 3, С помощью собачки4 рейка 5 перемещает на один шагподающую кассету 8 с радиоэлементами9, Радиоэлемент 9 под действием собственной массы из выхода разгружаемой ячейки 10 скользит и расположенный под ней лоток 11 механизма5 12 контактирования.Фотодатчик 13...

Номер патента: 1492498

Опубликовано: 07.07.1989

Авторы: Строганов, Теус, Трукшин

МПК: H05K 13/08

Метки: печатных, плат

...и выступающие над платодержатепями 2К коромыслу 7 жестко при 50креплена рукоятка 18, подпружиненнаяотносительно корпуса,Наклон направляющих 13 закрепленных на шарнирах 19, установленных на основании, можно регулировать регулировочным винтом 20,Устройство для контроля печатных плат работает следующим образом. Контролируемая печатная плата 4 с электрорадиоэлементами устанавливается базовыми отверстиями на базирующие штыри 17 и опускается на кромки окна 3 платодержателя 2. Фиксаторы Ф не мешают установке пла . ты. Затем за рукоятку 18 коромысло 7 вращают вокруг шарнира 8 по стрелке А и тяги 9 перемещаются по стрелке Б. Так как тяги 9 соединены с перекладинами 10, то шарниры 12 вместе с нижними концами опор 1 перемещаются в...

Номер патента: 1496018

Опубликовано: 23.07.1989

Авторы: Мартынов, Харламов

МПК: H05K 5/00, H05K 7/12

Метки: блок, радиоэлектронный

...платы 4 и 5 для монтажа, на каждой иэ которых закреплен кронштейн 6 с установленным на нем на оси 7 поворотным элементом, фиксатора, выполненным н виде подпружиненного эксцентрикового зажима, эксцентрик 8 которого опирается на 25 пластинчатую пружину 9 и имеет толщину, равную ширине паза 3 соотнетст - вующей направляющей 2, При этом у плат 4, ширина которых равна расстоянию между стенками пазов 3 соответст О нующих направляющих 2, входящих в пару, Функции ответнь 1 х направляющих элементов выполняют соответственно параллельные стороны этих плат, размещенные н указанных пазах, и экс центрик 8, а у плат 5 меньшего габарита - только их нижние стороны и эксцентрик 8.Перед сборкой блока кронштейны 6 закрепляют на платах 4 и 5 так, чтобы 40...

Номер патента: 1496019

Опубликовано: 23.07.1989

Автор: Генов

МПК: H05K 5/00, H05K 7/00

Метки: блок, радиоэлектронный, сборки

...раме 13 и несущей раме 7, .а также электрические розетки 10 расположены с шагом Ь кратным ширине радиоэлектронных субблоков 1, На боковых поверхностях передней рамы 13 и несущей рамы 7 расположены элементы 14 крепления, выполненные в виде резьбовых отверстий, С помощью установочных элементов 14 радиоэлектронный блок. может закрепляться на объек 55 те. Помимо этого к элементам 14 могут крепиться боковые кронштейны 15, выполненные в виде Г-образной пластины, Длинной стороной кронштейн 15 94винтами 16 крепится к передней раме 13 и несущей раме 7, а отверстиями 17 на короткой стороне кронштейна 15 радиоэлектронный прибор закрепляется в стойке, шкафу или тумбе.Способ сборки радиоэлектронного блока включает размещение передней рамы 13 на...

Номер патента: 1496020

Опубликовано: 23.07.1989

Автор: Стрельник

МПК: H01B 7/08, H05K 13/06

Метки: жгут, проводов, раскладки, шаблон

...от программоносителя 22 ЭВМ 23 и вращающееся вокруг оси 24 основание 25 также от управляемого ЭВМ привода 26(фиг. 16) .Основание шаблона содержит монтажные платы 27 и 28 с направляющими 29в отверстиях 30 для облегчения плоскопараллельного при необходимостисближения и возврата, пружины 31 монтажных плат и распорную колодку 32(фиг. 19);На торцовых поверхностях монтажных плат выполнены пазы 33 с размерами 34, выступы 35, равные .соответствующим стойкам радиоэлектронногоблока.Вдоль стенок пазов 33 на выступах35 блока закреплены штыри 36 в соответствии с шагом расположения печатных контактов на печатных платах радиоэлектронного блока. На внутреннихсторонах 37 и 38 выступов монтажныхплат со смещением на половину шагаштырей 36 установлены...

Номер патента: 1496021

Опубликовано: 23.07.1989

Авторы: Быков, Лебедев, Шатунов

МПК: H05K 7/00, H05K 7/14

Метки: аппаратуры, радиоэлектронной, стойка

...12 перемещается в крайнее левое положение, З стержень 1 О под действием пружины 15 поднимается.При установке в каркас 1 стойки блока 7 последний по направляющим 45 каркаса перемещают внутрь стойки,при этом в процессе перемещения блока стержень 1 О его узла фиксации сначала скользит по стенкам паза 3 каркаса 1, затем своим скосом 16 входит во взаимодействие со скосом 6 упора 5, приподнимая последний, и затем входит в паэ 2 каркаса 1, фиксируя рабочее положение блока.Для установки блока в положение обслуживания нажимают на кнопку 11 стержня 9, фиксируют положение последнего задвижкой 17, в результате чего стержень 9 перемещается вправо,21 4а его ролик Э, нажимая на стенки отверстия 14 стержня 10, выводит последний из паза 2 каркаса 1,...

Номер патента: 1496022

Опубликовано: 23.07.1989

Авторы: Кузнецова, Леденев

МПК: H05K 10/00

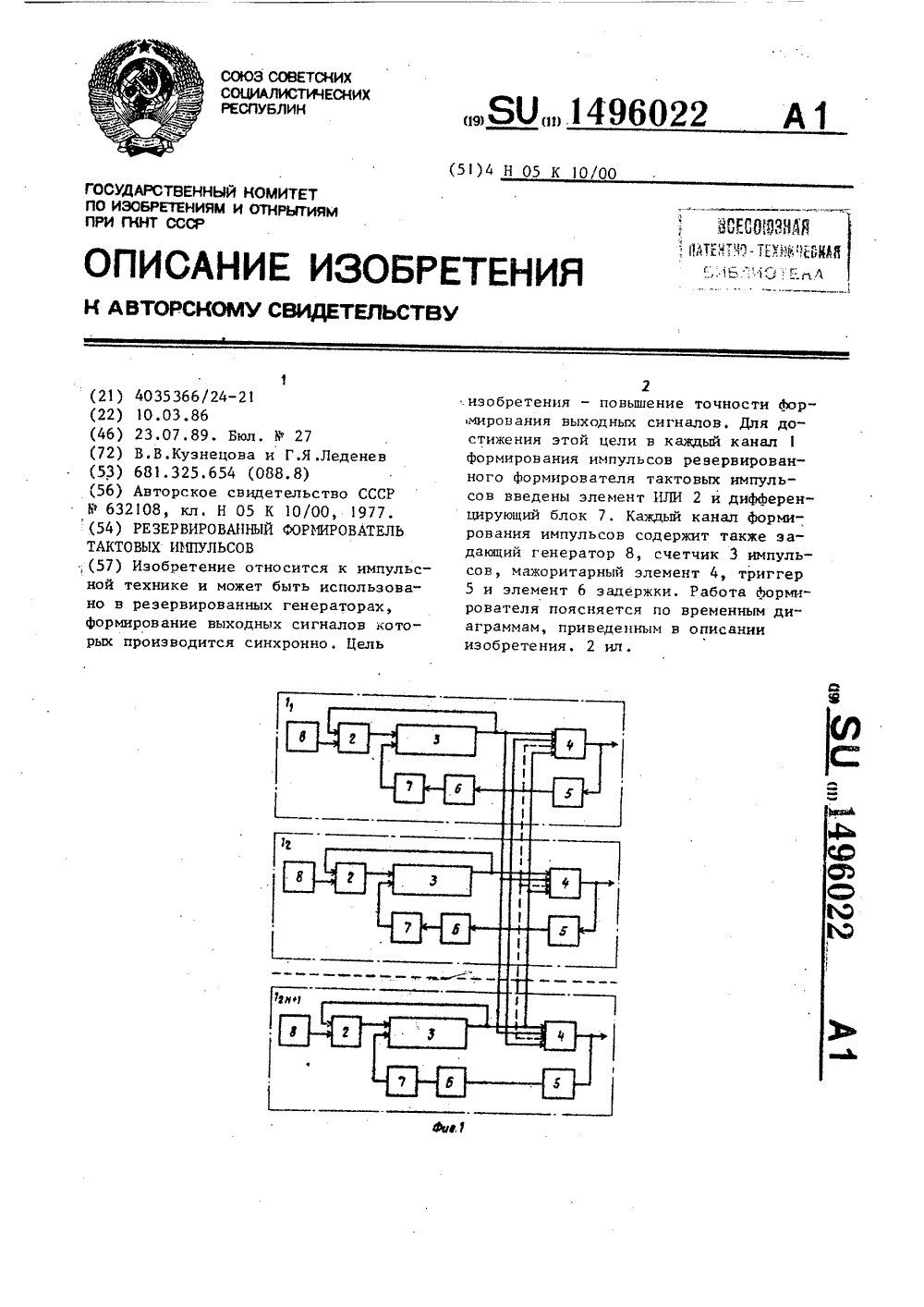

Метки: импульсов, резервированный, тактовых, формирователь

...т.е. К = 4). В этомслучае число разрядов счетчика 3 выбирается равным трем (единица в старшем разряде появляется после прохождения четырех импульсов). Предположим, что в начальный момент времени счетчики 3 импульсов, задающие генераторы 8 и триггеры 5 всех каналов находились в нулевом состоянии, В момент времени(Фиг,2 г) старший разряд счетчика импульсов 3 первого канала изменяет свое состояние, и его выходной сигнал (высокий уровень ) запрещает прохождение импульсов с выхода задающего генератора 8 через элемент ИЛИ 2 на вход счетчика 3 импульсов этого канала и подается на первые входы мажоритарного элемента 4 всех каналов.В момент. времени(фиг.2 д) изменяет свое состояние старший разряд счетчика 3 импульсов второго канала 1, и его...

Номер патента: 1496023

Опубликовано: 23.07.1989

Автор: Спиридонов

МПК: H03K 3/00, H05K 10/00

Метки: генератор, импульсов, резервированный

...генератора 3, время возбуждения которого меньше, чем у генераторови 2, на его выходе устанавливается единица, которая через элемент ИЛИ 12 поступает на элемент И-ИЛИ-НЕ 5, подсоединяя, тем самым, к выходу устройства резервный генератор 2 и отключая основной генератор 1, Одновременно "1" с выхода элемента ИЛИ 12 запрещает работу делителя 16 частоты, не разрешая сброс по входу установки счетчика 6. После возбуждения генератора 1 на С-входы 1 К-триггеров 11 и 14 начинают поступать импульсы, и на прямом выходе триггера 11 формируется один импульс (см, диаграмму на фиг.2), который устанавливает в исходное состояние счетчики 6 и 7. С этого момента устройство работает в режиме контроля частоты генератора 1, который подключен к выходу...

Номер патента: 1497774

Опубликовано: 30.07.1989

Автор: Генеральский

МПК: H05K 5/00, H05K 7/14

Метки: блок, радиоэлектронный

...телескопических звеньев образована выступом 8 кронштейна 9, размещенным в позе 1 О стенки 1 шасси 1,Каждая дополнительная пара телескопических звеньев образована закрепленной на кронштейне 9 основной телескопической пары планкой 12 с пазом 13 и размещенным в пазе 13 ползуном 14, закрепляемым либо непосредственно на панели 7, либо на промежуточной планке 12 (при использовании нескольких дополнительных телескопиче ских парнапример двухкак 45это изображено на чертежах). Панель7 прикреппена к шасси 1 винтами 15,При выполнении профилактическихработ может быть использована промежуточная плата 16 с разъемом 1750 Радиоэлектронный блок эксплуатируют следующим образом. Для обеспечения доступа к печатным платам 3 освобождают винты 15 и4...

Номер патента: 1497775

Опубликовано: 30.07.1989

Авторы: Соколов, Ширшов

МПК: H05K 5/00, H05K 7/12

Метки: блок, радиоэлектронный

...работаетследующим образом,Перед установкой субблока 4 в корпус 1 рычаги 6 устанавливают в такое положение, ири котором они непрепятствуют перемещению субблокавовнутрь корпуса, Затем субблок 4 перемещают вглубь корпуса 1 до тех иор,пока выступы рычагов 6 не окажутсярасположенными напротив отверстии 2корпуса 1, После этого одновремеинонажимают на илечи 12 обоих рычагов6 установи.нных на данном субб оке,9 5 4в результате чего субблок осуществляет дальнейшее перемещение вглубькорпуса до полного сочленения ответных частей (не показаны) разъемасубблока и корпуса, после чего положение рычагов 6 фиксируют винтами13, вводя их концы в прорези 8 плечей7 рычагов 6 и обеспечивая прижатиеповерхностей плечей 7 к стенкам отверстий 2, а затем (ири...

Номер патента: 1497776

Опубликовано: 30.07.1989

Авторы: Ковалик, Корнев

МПК: H01L 23/42, H05K 7/20

Метки: блок, радиоэлектронный

...13,закрепленной н стойках 11, прижимаясекцию 4 к оснонанию 1. С этого момента основаниеотдает тепло плавящемуся веществу 5 н секции 4 до момента снижения темпеиардтуры плавящегося вещества 5 н секции 3 нижеуровня температуры отвердевдния плавящегося вещества 5, При этом происходит резкое сокращение длины контактной пружины 7 с двойным эффектомпамяти. Лвуплечий симметричный рычаг 12 прижимает снова секцию 3 коснованию 1, отводя секцию 4 в зонуохлаждения. С целью увеличения времени нагрева секции 3 до полного расплавления н нем плавящегося вещества5 и более быстрого приведения плавящегося вещества 5 в твердое состояние поверхность секции 3 выполненаболыпей, чем секции 4 при равенствеколичества плавящегося вещества 5 вобеих секциях, Это...

Номер патента: 1497777

Опубликовано: 30.07.1989

Автор: Сорокин

МПК: H05K 13/00

Метки: контактов

...своей третьей ступеньюподходит под ролик штока 29 которыйподнимаетсяВместе со штоком 29 поднимается жестко закрепленное ца нем коромысло 34, которое поднимает толкатель 27 с роликом 26, в результате чего ролик 26 давит на нижний конец рычага 24, отодвигая его вправо. Верхний конец рычага 24 перемещается влево и давит на пуансон 21, перемещая его, Пуансон прижимает заготовку к матрице 20 и обжимает ее о его выступ, выполняя изгиб ц , Работа последующих гибочных головок аналогично выше - описанной.В это время под роликом со штоком 33 находится П ступень кулачка, а цдд поверхностью плиты поднята головка 16. После изгиба а заготовка автоматически попадает в зазормежду матрицей и пуансоном головки16, При дальнейшем движении шток 33заходит...

Номер патента: 1497778

Опубликовано: 30.07.1989

Авторы: Селицкий, Черняков

МПК: H01L 21/68, H05K 13/02

Метки: асимметрично, выводами, корпусом, односторонними, ориентации, полупроводниковых, приборов, расположенными, ступенчатым, цилиндрическим

...продольного паза 2,соответствующая диаметру размещаемойв. нем части корпуса полупроводникового прибора с учетом зазора, равного 0,5-1 мм;0 С - угол между продольными осями основного и дополнительного лотков, выбираемый из диапазона 90-130оНаправляющие прорези 8 и 9 выполнены с клинообразными эаходными частями на входе последовательносвязанных основного и дополнительного лотковИеханиэм колебаний обеспечивает направление пульсирующих колебаний основного и дополнительного лотков7778 4 5 10 15 20 25 30 35 40 45 50 55 соответственно под углами /э ик продольным осям 10 и 1 лотков.У ориентируемого полупроводникового прибора 12 длинный вывод 13введен в проходной паэ 3 лотков, аболее короткий Г-образный вывод 14введен в направляющие прорези...

Номер патента: 1497779

Опубликовано: 30.07.1989

Авторы: Киреев, Кобец, Тюменцев

МПК: H05K 13/04

Метки: выводами, осевыми, печатные, платы, радиоэлементов, установки

...неподвижные ножи 23На пуансоне 5 закреплены подвижныеножи 24, выполненные с клинообразнымвыступом 25,Выталкиватель 5 соединен с ползуном 26 механизма привода, Напротивмехаиизма установки радиоэлементовустановлен механизм 27 подгибки выводов радиоэлементов с пуансонамв;выполненными в виде рычагов 28,Устройство работает следующим образом.В исходном состоянии ползун 26привода (не показан) находится в крайнем (втянутом) положении. При этомотверстия печатной платы 14 расположены. напротив пазов 15 пуансона 5,Выводы 16 радиоэлемента 17 находятсяна корпусе 4, Все следующие радиоэлементы находятся канале 1 механизма подачи радиоэлементов,Первый ход привода холостой. Приэтом клинообразные выступы 25 ножей24 приподнимают выводы 16...

Номер патента: 1497780

Опубликовано: 30.07.1989

Авторы: Бурцев, Денисов, Игнатов, Капутин, Кондратьев

МПК: H01B 13/012, H05K 13/06

Метки: жгутов, электропроводов

...трубку термоусаживают локально на концах отрезка. 50Затем снова производят отмер проводатребуемой длины, провод разрезаюти операции повторяют до тех пор, пока не образуется бухта мерных отмаркиронанных проводов 10, скрепленньсхдруг с другом отрезками из термоусаживаемой трубки 8 и последовательности, определяемой программой управления механизмами раскладки проводов О 4на шаблоне, разрезания проводов,устаноки и термоусадки отмаркированных отрезков трубки, обеспечивающейоптимальную их укладку с минимумомлишних холостых движений монтажа.Первый конец провода 11 с закрепленной трубкой 8 крепят согласно егомаркировке на первой клемме 12 имитатора разъема, Затем провод 13 раскладывают и его второй конец с закрепленной трубкой 8 крепят на...

Номер патента: 1499417

Опубликовано: 07.08.1989

Автор: Положенцев

МПК: H01L 23/00, H05K 7/02

Метки: аппаратуры, микросборка, радиоэлектронной

...путем спайки, например, по контуру разъема двух час" тей корпуса (основания 7 и крышки 8),Ыирина металлизированной площадки 2 выбирается исходя из необходимости надежного крепления пластин 3, в зависимости от толщины с подложки 1, равной (1-2) , но не менее минимального размера контактной площадки, установленной НТД. Толщина пластины 3 является функцией размеров подложки, высоты крепления подложки, толщины подложки и физических параметров упругости материалов подложки и пластины, и в каждом конкретном случае может быть рассчитана.1.В конструкции функцию заземляющего проводника выполняют пластины3 (шины), лепестки которых 4 и 5припаяны к металлизированным площадкам 2 с обеих сторон подложки 1,а противоположные стороны 6 пластин3...

Номер патента: 1499421

Опубликовано: 07.08.1989

Авторы: Апухтин, Яковлев

МПК: H01P 11/00, H05K 5/06

Метки: аппаратуры, герметичное, радиоэлектронной, соединение

...3, пересекающие соединитепьцую прослойку 2 и соециненные припоем 4 по цилиндрическим поверхностям с внутренней поверхцостью отверстий в основаниях. 1 4Сборка корпуса осуществляется безпредварительного обслуживания поверхностей втулок и отверстий.Сборка корпуса осуществляетсяследующим образом. На три плоскиепомерхности (однбго корпуса укладывают припой ПОСК 50-18 в виде трехкусочков фольги толщиной 0,05 мм,покрытой флюсом ФКТС, Затем в отверстия корпуса вставляют три втулки,на которые надевают другой корпус.Корпус закрепляют друг с другом спомощью технологической оснастки,а затем производят нагрев их в установке пайки А 308,16 до температуры160-170 С. Пайку производят в средеазота, Припой Т 1 ОСК 50-18 после расплавления...

Номер патента: 1499530

Опубликовано: 07.08.1989

Автор: Середа

МПК: H05K 5/00, H05K 7/12

Метки: блок, радиоэлектронный

...плат полосы 5 располагают в каналах 7 и 9 плат 1 и 3 (фиг. 1 и 2)При воздействии вибрации в широком диапазоне частот в платах 1-3 радиоэлектронного блока возбуждаются различные формы изгибных резонансных колебаний, Прогибы плат при колебаниях вызывают взаимное смещение с трением полос 5 и 6 в каналах 7-9. Силами трения полосы 5 и 6 удерживаются в каналах 7-9 плат и препятствуют развитию колебаний. Рассеивание энергии происходит при деформациях полос и их трении по поверхностям каналов плат. При этом каждая из плат препятствует развитию колебаний 55 и совместно с полосами 5 и 6 выполняет роль присоединенных демпферов друг для друга и взаимно препятствуО 4ет развитию резонансных частот черезполосы в каналах, ЭфФект...
