H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 400069

Опубликовано: 01.01.1973

Автор: Валов

МПК: H05K 7/12

Метки: виброизолирующее

...колец.Цель изобретения - снижение коэффициента вибрации при резонансе.Это достигается тем, что демпфирующие кольца выполнены из двух и более секторов, 1 имеющих различную жесткость.На фиг. 1 изображено предлагаемое виброизолирующее устройство; на фиг, 2 - схема виброускорений; на фиг. 3 - амплитудно-частотные характеристики.Описываемое устройство состоит из корп а с фланцем 1, в котором установлены ступенчатая втулка 2, служащая для прикрепления к виброизолятору блока, и демпфирующие кольца, набираемые из секторов 3, 4, 5, имею щих различную жесткость. Собранный виброизолятор закрывается крышкой 6 и завальцовывается.При действии вибрации пространственный вектор ее (1-р) может быть заменен тремя 2 его компонентами х, у, г. Ориентация...

Номер патента: 400070

Опубликовано: 01.01.1973

Авторы: Ардашников, Брайловский, Родин

МПК: H05K 7/20

Метки: 400070

...к радиоэлектронной системе двумя патрубками 10 и 21.Нагнетательный патрубок 10 предназначендля подачи на систему очищенного наружного воздуха, а всасывающий патрубок 21 - для отбора от системы отработавшего теплого воздуха.Устройство работает следующим образом.В зависимости от времени года различают три режима работы: летний, переходный и зимний.Л е т н и й р е ж и м. В этом наиболее напряженном режиме (при температуре наружного воздуха выше +15 С) нагнетательный вентилятор 8 подает в радиоэлектронную систему очищенный фильтром 20 воздух через патрубок 10. При этом заслонка 15 находится в верхнем положении.Всасывающий вентилятор 7 через патрубок 21, отсеки 3 и 4 всасывает теплый воздух из системы, подает его в воздуховод 11, а...

Номер патента: 400071

Опубликовано: 01.01.1973

Автор: Базин

МПК: H05K 13/02

Метки: выводами, ориентации, осевыми, различающимися, цилиндрических

...5, Подвижная частьвтулки 5 может поворачиваться как одно це 1 О лое вместе с валиком 2, подвигаясь вплотнуюк неподвижной части с одной стороны, оставляя зазоры у противоположных сторон неподвижной части (см. положение 1). Эти зазоры служат направляющими, в которых де 15 таль разворачивается на угол л/2 прежде,чем упасть в приемный поток, При поворотевалика 2 в обратном направлении открываются зазоры у смежных сторон неподвижнойчасти втулки 5 (см. положение 11). Деталь20 падает в противоположно направленные винтовые зазоры и разворачивается в них на тотже угол, но в обратную сторону, падая в приемный поток так же, как в предыдущем случае.25 В левом крайнем положении шибера 7 измагазина 8 в его паз западает деталь с осевыми выводами,...

Номер патента: 400072

Опубликовано: 01.01.1973

Авторы: Гусаров, Кравченко, Мухин, Скл

МПК: H05K 13/08

Метки: бвскорпусных, сопроводительная, тара, электронных, элементов

...содержит основа- крышку 2 (см. фиг. 2), выполненные керамики. В центре основания 1(см. фиг. 2) выполнено гнездо 3 для размещения электронного элемента, например транзистора 4, от которого под углом 90 относительно друг друга расходятся пазы 5. По дну пазов 5 путем металлизации керамики нанесены полосковые выводы 6, которые изогнуты по оси, проходят по нижней поверхности основания 1 и заканчиваются на выступах 7, служащих для контактирования с измери- О тельно-испытательным оборудованием. Поверхность полосковых выводов 6, расположенных в пазах 5, служит для укладки на ней тонких золотых проволочных выводов 8 бескорпусного транзистора 4, которые крс пятся к ней своими концами при помощи микросварки в точках 9 для фиксации и обеспечения...

Номер патента: 400920

Опубликовано: 01.01.1973

МПК: H01C 17/00, H01G 13/00, H05K 13/08 ...

Метки: 400920

...механизм вып виде подвижного наконечника 7, расп ного соосно с направляющим канало щается с пнм и служит для приема нутых контролю деталей и посл0 транспортировки их под действием с ного веса через наконечник 7 в прием ру 8,Направляющии канал выполнен в видеползуна 9, который кинематически связан с 15 транспортером 1 через установленные снаружи ползуна две цапфы 10, подпружиненный рычаг 11 и установленный на распределительном валу торцовый кулак 12. На наружнои поверхности ползуна 9 имеются выступ 13, 20 связанный через двуплечие Г-образные рычаги 14 с ползунами 4, и выступ 15, связанный через управляемые электромагнитами б упоры 16 и двуплечие рычаги 17 с наконечником 7.25 Радиодеталь от загрузчика (на чертеже непоказан)...

Номер патента: 401028

Опубликовано: 01.01.1973

МПК: H05K 3/00

Метки: 401028

...отверстие, в верхней части равное по диаметру пуансону, а в нижней - на ружному диаметру расположения выводов амикросхеме. В матрице выполнены радиальные пазы, разрезающие и кольцо. В эти пазы запрессованы заподлицо с верхней плоскостью матрицы пластины. Выступы 3 и их тор цы образуют периметр квадрата, по которомуформуются выводы.Пуансон 4 цилиндрической формы с радиально расположенными пазами, по ширине равными толщине выводов микросхем и вы ступов 3. Диаметр пуансона 4 выбирается таким, чтобы обеспечить необходимую для надежной обрезки выводов глубину пазов. На торцовую верхнюю плоскость пуансона опирается фреза 5. Диаметр фрезы равен диамет ру пуансона,Устройство работает следующим образом.Микросхема устанавливается в...

Номер патента: 401029

Опубликовано: 01.01.1973

МПК: C11D 7/50, H05K 3/26

Метки: 401029

...флюсов с плат печатного монтажа РЭА после пайки ввиду недостаточной растворяющей способности состава по отношению к канифоли. 20Известный состав разрушает некоторые виды лакокрасочных покрытий и маркировочные знаки навесных радиоэлементов.Цель изобретения - повышение эффективности удаления канифоля при сохранении лако красочных покрытий. Для этого в составе использован этиловый спирт при следующем соотношении компонентов, вес. %:1,1,2-трифтортрихлорэтан 78,64 30 Хлористый метилен 17,36 - 18,23 Этиловый спирт 3,56 - 4,00.Состав азеотропен, имеет постоянную область температуры кипения 33 - 36 С и не измецяет соотношения компонентов при неоднократной перегонке, что облегчает его регенерацию.Растворимость канифоли в данном составе в...

Номер патента: 401030

Опубликовано: 01.01.1973

МПК: H05K 5/00

Метки: 401030

...устройства.На фиг. 1 представлен продольный разрез устройства (один из вариантов); на фиг. 2 - то же, вид сверху.Разгрузочное устройство содержит три фильтра 1, имеющих примерно одинаковую высоту, образованных спирально навитой металлической лентой 2, зазоры 3 между витками которой обеспечиваются, например, с помощью выступов, расположенных на поверхности ленты в шахматном порядке. Во всех фильтрах величина зазоров примерно одинакова (от 0,8 до 1,0 мм), толщина же образующей зазоры ленты уменьшается от входа к выходу разгрузочного устройства (от 1,0 до .0,4 - 0,5 мм). Благодаря этому площадь сечения зазоров возрастает от одного фильтра к другому на 20 - 25 фо. Между отдельными фильтрами, установленными в обойме 4, размещены...

Номер патента: 401031

Опубликовано: 01.01.1973

МПК: H05K 13/02

Метки: 401031

...в рабочую зону установки и паз, в котором перемещается толкатель 10 питателя. Кулачок 2 укреплен на оси 12 10 кронштейна 5 и пружиной 13 поджат к упору14.Устройство для подачи кассет работает следующим образом. Магазин 1 загружается кассетами с уложенными в них кварцевыми эле ментами. С помощью рычага, работа которогоосуществляется от ротора установки, штоку 3 сообщается движение влево. Толкатель 10 выталкивает из нижней части магазина 1 кассету с кварцевыми элементами и перемещает ее в 20 приемное устройство установки. При этом ролик 9 стержня 8 набегает на кулачок 2 и поворачивает его относительно оси 12 вниз, В крайнем левом положении толкателя 10 кулачок 2 пружиной 13 возвращается в исходное 25 положение.При движеноти штока 3 и...

Номер патента: 401070

Опубликовано: 01.01.1973

МПК: H05K 13/04, H05K 3/36

Метки: 401070

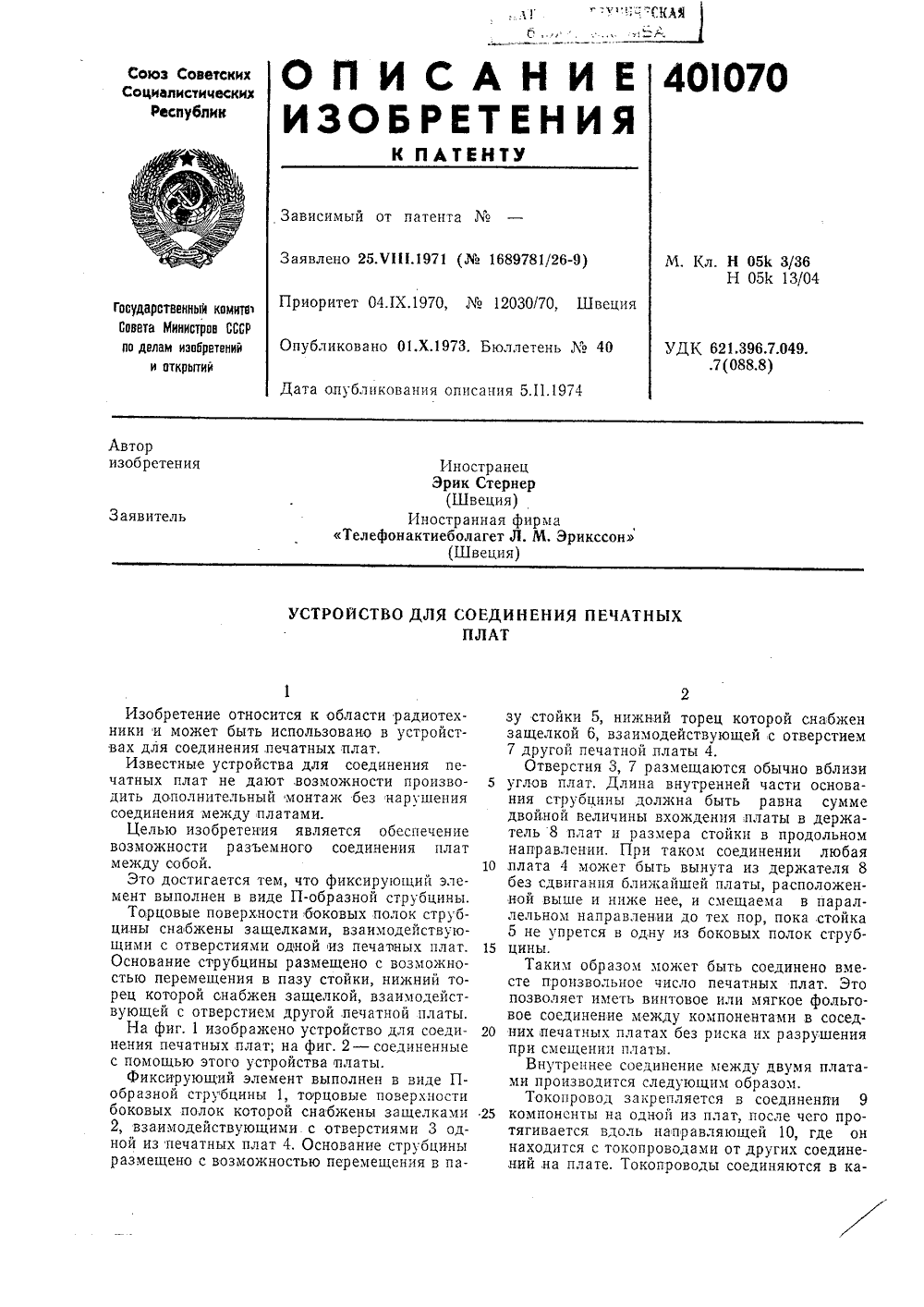

...1, торцовые поверхности боковых полок которой снабжены защелками 2, взаимодействующими с отверстиями 3 одной из печатных плат 4. Основание струбцины размещено с возможностью перемещения в пазу стойки 5, нижний торец которой снабжен защелкой 6, взаимодействующей с отверстием 7 другой печатной платы 4.Отверстия 3, 7 размещаются обычно вблизи 5 углов плат. Длина внутренней части основания струбцины должна быть равна сумме двойной величины вхождения платы в держатель 8 плат и размера стойки в продольном направлении. При таком соединении любая 10 плата 4 может быть вынута из держателя 8без сдвиганпя ближайшей платы, расположенной выше и ниже нее, и смещаема в параллельном направлении до тех пор, пока, стойка 5 не упрется в одну из...

Номер патента: 401071

Опубликовано: 01.01.1973

МПК: H05K 7/14

Метки: 401071

...втулки со стороны экранирующей стенки выполнены буртик с накаткой и кольцевая выточка.На фиг. 1 изображен проходной элемент, предназначенный для ввода экранированных проводов в непроницаемые для высокой частоты камеры; на фиг. 2 - пример выполнения проходного конденсатора в экранирующей стенке.Проходной элемент выполнен в виде втулки 1, на одном конце которой со стороны экранирующей стенки выполнены буртик 2 с накаткой для запрессовки и кольцевая выточка 3, в которую входит материал стенки для обеспечения прочного и непроницаемого для высокой частоты соединения. Экранирующая гильза, проходящая через часть конструкции провода, может быть при. паяна к наружной стороне втулки 1. 5 Корпус 4 проходного конденсатора (фиг. 2)выполнен с...

Номер патента: 402135

Опубликовано: 01.01.1973

МПК: H03H 3/02, H05K 13/00

Метки: 402135

...12. На другцх плечах рычагов, поворачивающихся на осях 17, находятся оси 18, ца которых закреплены два подпру жицешых ролика 19 с пазом ца цилиндрической образующей каждого из них. Штемпели 20, расположенные на секторах 21 роликов 19, смачиваются штемпельными подушками 22, находящимися в гнезде 23 подпружиненногоГ-образного рычага 24 механизмананосящего краску. Нижняя часть рычага 24 подвижно соединена с кулачком транспортера 25, а верхняя содержит два свободно сидящих на осях 26 сухарика 27, расположенных в пазах роликов 19, и ограничители 28.Пьезоэлемент 3, заложенный в гнездо 2 на позицию 1 четырехпозиционного барабана транспортера 1, перемещается двигателем 11 и мальтийским механизмом 10 на позицию 11. В этом положении при...

Номер патента: 402173

Опубликовано: 01.01.1973

МПК: H05K 13/08

Метки: 402173

...направляющая плата 3 и основание 4 выполнены цз диэлектрического материала. Контакты 7 представляют собой набор тонких упругих бронзовых проводников, один конец которого жестко закреплен в основании 4, а другой свободно пропущен через нижнюю и верхнюю направляющие платы 3 и 1. Устройства для создания прижимного усилия и точного совмещения контролируемой платы 6 с верхней направляющей 1 и основанием 4 ца чертежах цс показаны, так как их выполнение может быть различным в каждом конкретном случае ц не влияет ца конструкцию контактного устройства. При воздействии прижимного усилия Р (фиг, 2) проверяемая плата 6 и верхняя направляющая плата 1 перемещаются до сопрцкосцовеция с нижней направляющей платой 3. При этом проводники 8 контакта 7...

Номер патента: 402174

Опубликовано: 01.01.1973

МПК: H05K 3/00

Метки: 402174

...растворе химического меднения.После этого заготовки демонтируют с приспособления, промывают холодной водой под душем, крацуют для удаления с поверхности заготовки окислов и заусенцев, обдувают сжа тым воздухом, подводят к обеим сторонам заготовки электрический контакт, декапируют в растворе серной кислоты, промывают холодной проточной водой и наращивают слой гальванической меди на обе стороны заготовки и 20 на стенки отверстий, промывают холодной водой и демонтируют заготовки с приспособления. Затем заготовки промывают холодной водой под душем, высушивают, декапируют в растворе соляной кислоты и промывают холод ной водой. Зажав заготовку плоскогубцами,погружают ее в сплав Розе под защитным слоем глицерина, вынимают, удаляют с ее...

Номер патента: 402175

Опубликовано: 01.01.1973

МПК: H05K 13/00

Метки: 402175

...его во время загибки концов перемычки, Пересечение канавок образу- ЗО ет кромку для подрезки изоляции.5 1 О 15 На пуансоне 19 установлен прижим 23, поджатый пружинами 24, Через отверстие в прижиме проходит колонка 25 с рихтовочной пластиной 26, поджатой пружиной 27,На ползуне 18 жестко укреплены выталкиватели 28, выталкивающие готовую перемычку 29 из матрицы.Ползун приводится в движение кулачком ЗО и рычагом 31, поджатым пружиной 32.Устройство работает следующим образом.Провод 6 через отрезной нож 5 подается в отверстие, образованное последовательно канавкой направляющей 15 и канавкой 21 ножей пуансона 20, канавкой 8 матрицы 7, канавкой 12 подвижных ножей 11 матрицы и канавкой рихтовочной пластины 26. От кулачка 30 рычагом 31...

Номер патента: 406224

Опубликовано: 01.01.1973

Авторы: Азторы, Зас, Коровин, Котиков, Макаров, Путилин

МПК: G11C 5/12, H05K 13/00

Метки: запоминающего, плату, установки, устройства, штыревых, элементов

...втулке, которая крепится в металлической втулке и опрессовацной головке. Внутри головки размещен диод, выводы которого припаяны к металлическому стержню и металлической втулке (вместо диода могут быть испо,чьзованы другие элементы - емкость, индуктивность и др.). Штыревой элемент может Рметь различную конфигурацию,Перед началом работы для точной установки платы 29 относительно установочного узла ось первого отверстия в плате совмешаог с,помощью ручного привода 4 с пер. вым горизонтальным каналом установочного у зла.Горизонтальную ось отверстий платы 29 совмещают с горизонтальной осью цаправчяющих каналов 18 в установочном узле при помощи юстировочных винтов 14 и установочных планок 15, В исходном положении контрольные штифты...

Номер патента: 406325

Опубликовано: 01.01.1973

МПК: H05K 5/00

Метки: 406325

...боковой стенки корпуса. 5, подпружиненными пружинами б. Каждыйрычаг 5 имеет выступ 7,На боковы стенках 3 расположены направляющие элементы 8, охватывающие на 5 правляющие стойки 9, имеющие сквозныепазы 10 и подпружиненный фиксатор 11, обеспечивающий фиксацию ручек 4 в крайнихположениях,На наружной поверхности ручек 4 шар 0 нирно закреплены планки 12 и 13, служащиедля освобождения ручек 4 из фиксированного положения.Неподвижные ручки 14 на боковых стенках служат для переноса прибора.а На задней панели 2 расположены разъемы 15.Для стыковки корпуса со стойкой нужнонажать на планку 12 (по стрелке А), котораяутопит фиксатор 11, и повернуть ручку 4 (поО стрелке Б) воируг оси 1 б до такого положе,ния, при котором планка 13 и находящеесяпод...

Номер патента: 408281

Опубликовано: 01.01.1973

Авторы: Авторы, Бондаренко, Ершов, Коростелев, Ленинских, Носов

МПК: G05B 23/02, H05K 10/00

Метки: звено, резервированное, системы

...Хз)Х 1) ключ 8 замкнут и выходной сигнал интегратора 9 начинает уменьшаться, подстраиваясь к сигналу Х, (при замкнутых ключах 7 или 8 интегратор 9 оказывается охваченным глубокой отрицательной обратной связью, превращающей интегратор 9 в апериодическое звено). Параметры цепи подстройки (цепи отрицательной обратной связи) желательно выбирать так, чтобы постоянная времени апериодического звена была как можно меньше. Уменьшение сигнала интегратора 9 происходит до тех пор, пока не будет выполняться соотношение Х,)Ха) Х,.Пусть это соотношение выполняется. Тогда ключ 7 разомкнут, так как на выходе сравнивающего устройства 5 сигнал отрицательный или равен нулю (Х, - Хз(0, так как Хз)Хг) и, следовательно, цепь подстройки не работает. Ключ 8...

Номер патента: 408488

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H05K 3/34

Метки: волной, пайки, припоя

...в ванне 5. Эта масса олова продолжает оставаться в контакте со скобой 4 даже когда масса олова оказывается охлажденной до комнатной температуры.Для использования устройства необходимо подать электрическое напряжение на первичную обмотку 2. Переменный ток, проходящий по первичной обмотке, индуцирует напряжение во вторичной обмотке, благодаря которому в скобе 4, а также и в ванне олова, начинает проходить ток. Параметры первичной обмотки подобраны таким образом, чтобы ток, возникающий во вторичной обмотке, вызывал, благодаря возникновению эффекта Джоуля, расплавление массы олова, находящейся в ванне 5.Поскольку магнитное поле, наводимое первичной обмоткой в ферромагнитном сердечнике 1, и магнитное поле, создаваемое переменным током,...

Номер патента: 409202

Опубликовано: 01.01.1973

Авторы: Вите, Коростслёв

МПК: G05B 23/02, H05K 10/00

Метки: civvv, гиродатчиков, дублированных, скоростиi-ii, угла, угловой

...) и 4 тг,н)во Скорости (деа 5 пфирун)гцие гироскопы); ре.;Сино блок 5 с и. р. контактами 6 - 9 и н.з, контактми 10, 11; резисторы 12, И; интегрирующие конденсаторы 14, 15; интеграторы (операционные усилители) 16, 17; резисторы 18, 19; кворум- элемент 20 блок 21 ко 5 танин и сиги.и 5 з ции; компараторы 22, 2;), 24, 25 соотвстстьеино с н. 3. контактами 26, 27, 28, 29,Работает устройство следу 5 ощим оразом.Сигналы, пропорциональные угловой скорости, поступают с выхода датчиков 5 и 4 углоВой скорости через н. з, контакты 10 и 11 временного блока 5 на входы интеграторов 16, 17 Проиитегрироваиные сигилы, пропорниональш.)е угловому положению, через н. з. контакты 28 и 29 блока 21 коммутации и сиг409202 Ео Составитель Вехред А, Камыш Редактор...

Номер патента: 409403

Опубликовано: 01.01.1973

Автор: Российский

МПК: H05K 5/02

Метки: транспортирующее

...части криволпней,ной направляющей,На чертеже изображено предлагаемое устройство.При вращении винта 1 в направлении часовой стрелки ходовая гайка 2 перемещается вертикально вверх. От поворота гайку удерживают направляющие 3 и 4, в которых скользят стержни б и б, загруженные платами 7. Когда стержень б при движении гайки вверх достигает начала криволинейной направляющей В, а стержень б - уровня окна 9, гайдука с платами из-за трения в паре винт - гайка поворачивается вправо, так как стержень б выходит из направляющей 4 через окно 9, давая возможность стержню б скользить по направляющей 8 вправо вверх, при достижении конца которой вращение винта 1 прекращается. В зависимости от требуемого времени выдержки винт начинает вращение в...

Номер патента: 409405

Опубликовано: 01.01.1973

Авторы: Заборский, Петров

МПК: H05K 13/02

Метки: свидетельству

...с вакуумной системой, и приводной механизм (на чертежах не показан).10 1-1 а нижней поверхности подвижной пластины 4 выполнен паз 7, высота которого больше высоты модульного элемента 3, а ширина равна внутреннему размеру окна канала 2.В верхней части основания 1 размещен 15 упор 8, выполненный в виде Г-образпой планки, боковая полка которой размещена в пазу 7 пластины и снабжена выступом, взаимодействующим с выводами модульного элемента 3, а горизонтальная полка имеет отверстия 9, 20 соединенные с вакуумной системой. Для точной ориентировки основания 1 относительно пневмоприсосок 6 служат комбинированные отверстия 10.Устройство работает следующим образом, 25 Под действием сжатого воздуха регулируемого давления модульный элемент 3...

Номер патента: 361534

Опубликовано: 01.01.1973

Авторы: Всесиюзная, Иванов, Козобродов, Матвеев, Чист

МПК: H05K 1/00

Метки: библиотека, завод, приборов, усть-каменогорский

...печатного монтажа показана на чертеже.Плата состоит из пластиями, резиновой пласт отверстиями, пневмоэлементов 4, штуцеров 5, крепежных винтов 6, винтов 7 крепления элементов и втулок 8.В собранном виде при помощи крепежных винтов б достигается необходимое усилие, деформирующее буртики по периферии каналов и отверстий пластины 3 на величину, достаточную для надежной герметизации платы, после чего на плату устанавливаются пневматические элементы 4 и штуце ры 5.Основное назначение буртиков - резкоеуменьшение площади контакта между металлическими пластинами 1 и 2 и резиновой пластиной 3, что позволяет приемлемой величи ной усилий стягивания добиваться необходимой величины деформации, достаточной для обеспечения гарантированной...

Номер патента: 361535

Опубликовано: 01.01.1973

Авторы: Андреев, Иванов, Колобов, Лихачев

МПК: H05K 5/00

Метки: интегральных, микросхем, спутник-носитель

...ее выводов, атакже крышку и элементы сопряжения крышки с основанием.Интегральную схему, закладываемую в такой спутник-носитель, заранее вырубают изжесткой заготовки, В результате, вырубки онатеряет жесткость выводов, что приводит к ихдеформации при укладке в спутник и снижению качества приборов.Цель изобретения - исключение деформации выводов микросхем. Достигается она тем,что на противоположных сторонах внутреннего параметра крышки предлагаемого спутника-носителя расположены выступы и две полки. Опорная плоскость полок расположена ниже опорной плоскости выступов.На фиг. 1 изображен спутник-носитель синтегральной схемой и разрезы по А - А иБ - Б; на фиг, 2 - заготовка интегральнойсхемы; на фиг. 3 - интегральная схема, вырубленная...

Номер патента: 361536

Опубликовано: 01.01.1973

Автор: Масютин

МПК: H05K 5/00

Метки: еиблнотега

...блоке, в ней паралу :выполнен дополним размещен с возможсухарь, соединенный с Изобретение относится к радиотехнике и может быть использовано в радиоизмерительных приборах для установки плат.Известная направляющая для установки плат представляет собой прессованную планку 5 с пазами. Такая конструкция не позволяет регулировать направление движения платы, глубину установки платы в разъем и закреплять плату. Это значительно снижает надежность прибора,10С целью регулирования положения платы в блоке в направляющей выполнен дополнительный паз, расположенный параллельно основному, В дополнительный паз устанавливают сухарь, соединенный с платой.1На фиг. 1 изображена направляющая и сухарь; ца фиг. 2 - направляющая с платой.Направляющая выполнена...

Номер патента: 361537

Опубликовано: 01.01.1973

Авторы: Ефимов, Кондратьев, Мухаметшин

МПК: H05K 7/12

Метки: крепления, печатных, плат

...б. Прп этом конец пружт в паз 5, перпендикулярный направл зам. При затягивании винта 7 изог жина выпрямляется и за счет упр 5 удерживает плату от выпадания, авходящий в отверстие 9, предохраня ну от произвольного выхода пз пазИзвлечение платы из отсека, обго стенками 3, осуществляется в об О следовательности. ны входит ющим патутая пруЧгой силы выступ 8, ет пржиа.разованноратной поПредз обретен 15 Устройство с закрепленные гцаемых в напр держащее упр тем, что, с цел 20 повышения над сатор выполнен пы, один конец цике печатной мещен в пазу 25 дикулярно на угольник печат а в пластинчат стие для размества,Печатную платущие пазы 2 стеганок 3в свсбодном состоянцом входит в паз 5нец закреплен на уступ 8 на угольникепружины.При...

Номер патента: 362070

Опубликовано: 01.01.1973

Авторы: Панов, Супицкий, Швейкин

МПК: C23C 18/38, H05K 3/00

Метки: диэлектрика, металлизации

...диэлектрика, Применение такого способа значительно снижает адгезию металла к диэлектрику и увеличивает пористость покрытия.В целях повышения адгезии металла к диэлектрику и получения беспористого покрытия процесс металлизации по предлагаемому способу проводят в вакуумной камере при остаточном давлении 70 - 10 млт рт. ст. печатного монстиями под меобработанный в ктнвацин, помена подвижную акуум порядка плат отве ьно и и а меру жив ания го обез ной шта погруя.егком сачивани посооа позволяет по и повысить адгезтн 60 кг/смв и более. Предмет изобретени Способ металлизации диэлектрика ный на химическом осаждении мет 0 пример меди, из раствора его кох солей, с предварительной вакуумной кой поверхности диэлектрика, отли тем, что, с целью...

Номер патента: 362489

Опубликовано: 01.01.1973

Авторы: Чичерин, Шевкопл

МПК: H03K 3/037, H05K 10/00

Метки: резервированный, триггер

...Нулевые выходы плеч триггеров трех каналов, соединенные попарно в точках 43, 44 и 45, через схему И связаны со входами первых логических моду лей, образованных в первом канале элементами 29 и ЗО, во втором канале - элементами 32 и ЗЗ и в третьем канале элементами Зб и Зб. Выходы первых логических модулей, образованных элементами 28, 29 и Зб; 30, 31 и 25 32; 33, 34 и Зб, также соединены попарно исвязаны со входами вторых логических модулей, образованных соответственно элементами 37 и 39; 40 и 41; 38 и 42, через схему ИЛИ.30 Устройство работает следующим образом., д. 4(5 ипографня, пр. Сапунова 3В режиме хранения информации (при исправной схеме) сигналы в точках 46, 47 и 48 равны единице, а на выходах элементов 19,20 и 21 -...

Номер патента: 362516

Опубликовано: 01.01.1973

Автор: Толмачев

МПК: H05K 1/02

Метки: печатная, плата

...другую по всей поверхности пластину, состоящую пз параллельно расположенных плотно прижатых один к другому токопроводящих элементов 2, например, из медной или серебряной проволоки, оси которых перпендикуляр 1 ь ны к печатным схемам 3 платы. Промежуткимежду элементами 2 заполнены электроизоляционным материалом 4, например, на основе эпоксидной смолы. Печатные схемы покрыты слоем 5 электроизоляционного матери 2 п ала так, что в местах электрических соединений коммутационных линий 6 в слое 5 оставлены окна 7 необходимой площади и конфигурации.Далее коюутационная схема выполняется 25 известными способами ца слое меди, образованном на поверхностях платы электрохимнческцм способом.Прц использовании в качестве токопрово.дящцх элементов,...

Номер патента: 362517

Опубликовано: 01.01.1973

Авторы: Ворона, Панков, Пономарев

МПК: H05K 3/02

Метки: 362517

...отличается тем, что контактирующий узел расположен внутри эластичного стакана и упирается в его дцо с возможностью его прокалывапия в процессе коцтактирования. Устройство для контактирования при анодировании обеспечивает надежный сухой контакт в среде электролита.На чертеже схематически изображено описываемое устройство.На держателе 1 с помощью оси 2 установлена колодка 3, на которой укреплен контактирующий узел 4. Узел выполнен в виде заостреццого штыря ц рас пастичного стакана 5.Устройство работает следующим образом.Г 1 одложку с ацодцруемой схемой устанавливают в держатель. Под децствием пружины о колодка, поворачиваясь ца оси 2, прижимает контактирующий узел к контактной площадке подложки, При этом за счет деформации стакана...
