Номер патента: 1170637

Опубликовано: 30.07.1985

Авторы: Александров, Зоров

МПК: H05K 3/00

Метки: предметный, стол

...3 с направляющими 4, вдоль которых перемещается рабочий стол 5, соединенный посредством двух штырей 6 с составной планкой 7, имеющей подпружиненные шарики 8 в ее торцах и регулировочные винты 9, направляющие 4 имеют по два ряда фиксируемых углублений 10, расположенных с определенным шагом, рабочий стол 5 снабжен плоской ванночкой 11 с пористой прокладкой 12 на дне, смоченной прозрачной жидкостью, на которую помещается контролируемая плата 17. Предметный стол снабжен также двумя масштабными линейками 13 и стрелками 14 для отсчета координат перемещения стола по осях Х и У и кронштейном 15 для крепления оптической головки увеличительного микроскопа. Составная планка 7 соединена с рабочим столом 5 скользящей посадкой на два...

Номер патента: 1170638

Опубликовано: 30.07.1985

Автор: Медведев

МПК: H05K 3/08

Метки: печатных, схем, фольгированных

...пазу 44 которой размещен с возможностью перемещения ползун 45 с установленным на нем фотоприемником 32. В концах направляющего паза 44 размещены датчики 46 строки. Каретка 43 поводком 47 жестко соединена со штоком 48 золотникового переключателя 49. Корпус золотникового переключателя 49 посредством кронштейна 50 соединен с механизмом 51 шагового перемещения держателей 2 и 4 и со штоком 52 гидроцилиндра 53, причем корпус гидроцилиндра закреплен шарнирно на опоре 54, установленной на основании 10. Полости гидроцилиндра, разделенные поршнем 1. (не показано), соединены гибкими трубопроводами с соответствующими полостями золотникового переключателя 49.Устройство работает следующим образом.Устанавливают масштаб относительного перемещения...

Номер патента: 1170639

Опубликовано: 30.07.1985

Авторы: Григорьев, Несвижский, Толстых, Фефер

МПК: H05K 3/34

Метки: защитного, металлического, оплавления, печатной, платы, покрытия, проводниках

...печатной платы, включающему нагрев платы до температуры, превышающей темпе 5 10 15 20 25 30 35 40 45 50 55 ратуру плавления металлического покрытия и прекращение нагрева по окончании полного оплавления покрытия, в процессе ее нагрева регистрируют акустические импульсы, генерируемые металлическим покрытием, а нагрев платы прекращают по исчезновении этих импульсов.При приближении температуры защитного покрытия к температуре его плавления, а также при плавлении этого покрытия оно генерирует акустические импульсы (сигналы акустической эсиссии). После полного расплавления защитного покрытия генерация импульсов прекращается. Таким образом, время нагрева печатной платы до момента прекращения импульсов является временем, минимально...

Номер патента: 1170641

Опубликовано: 30.07.1985

Авторы: Овчинникова, Свентуховский

МПК: H05K 7/06

Метки: кабеля, крепления, печатной, плате, плоского

...устройства путем повышения надежности крепления кабеля, упрощения конструкции устройства и уменьшения его габаритов. На фиг. 1 изображено устройство, об щий вид; на фиг. 2 - то же, вид сверху.Устройство содержит диэлектрическую колодку 1, на нижней стороне которой выполнены штыри 2 для фиксации колодки 1 в отверстиях 3 печатной платы 4. В верхней части сечения диэлектрической колодки 1 выполнена головка 5 цилиндрической формы, которую охватывает плоский кабель 6 На головке 5 диэлектрической колодки 1 устанавливается своей внутренней поверхностью прижимной элемент в виде С-об разной скобы 7, кромка 8 которой отогнута во внешнюю сторону скобы 7. Радиус кривизны головки 5 диэлектрической колодки 1, а также радиус кривизны поверхности 9,...

Номер патента: 1170642

Опубликовано: 30.07.1985

Автор: Бук

МПК: H05K 9/00

Метки: экранирования

...вращающихся валов высокочастотных установок, размещенных в экранированных зонах с приводом, расположенным вне этих зон.Целью изобретения является увеличение надежности и эффективности экранирования за счет улучшения электрического контакта между переборкой и валом, так как пространство между валом и полым корпусом заполнено ферромагнитным электро- проводным мелкодисперсным порошком,На чертеже представлено предлагаемое устройство, разрез.Устройство содержит полый корпус 1, закрытый по торцам фланцами 2 и соединенный электрически с экранирующей переборкой 3. Вращающийся вал 4, проходящий сквозь фланцы 2 и полость корпуса 1, уплотняется фетровыми кольцами 5 через нажимные кольца 6 и круглые гайки 7. Пространство между валом 4 и...

Номер патента: 1170643

Опубликовано: 30.07.1985

Авторы: Белоусов, Демаков, Стерхова, Шихирин

МПК: H05K 13/00

Метки: головка, контактная, микросхем, преимущественно

...быть не меньше размера микросхемы, а максимальное расстояние между пленочными резистивными полосами не превышать минимальное расстояние между проводниками измеряемой микросхемы) и блок управления 8, который включает коммутатор 7, производящий поочередное попарное подключение внешних токо- отводов 4 к омметру 9 при всех возможных переборах, и записывает в ЗУ1 величины сопротивлений резисторов, расположенных между каждой парой внешних выводов токоотвода 4, Затем повторной установкой годной микросхемы производят проверку правильности работы измерительного устройства, производя попарный перебор токоотводов 4 в той же последовательности. После этого для контроля партии микросхем на целостность проводников и диэлектрического слоя между...

Номер патента: 1170644

Опубликовано: 30.07.1985

Авторы: Жуков, Кузнецов, Мелик-Оганджанян, Федотов, Хетагуров, Шиловнин

МПК: H01B 13/00, H05K 13/06

Метки: монтажа, плате, проводов

...по команде включается электродвигатель, приводящий во вращение кулачок-кривошип 9, по которому катится подшипник 21, приводя в движение рамку 7 с закрепленной на ней фильерой 3, опускающейся на поверхность платы. Одновременно кулачок-кривошип 9 через шатун 8 приводит в движение каретку 1 с закрепленной в ней иглой 2. При ходе каретки вниз ролики 4 и 5 пружиной 15 плотно прижаты друг к другу, в результате чего провод застопорен относительно иглы. При этом шатун 8 находится в левом секторе. Находящийся с ням в одной плос. кости ролик 19 отжимает рейку 17 от ролика 16, ролик 5 неподвижен. Каретка 1 и игла 2 опускается на величину К=28+Ь до нижней точки, определяемой ходом программного кулачка-кривошипа 9, при этом игла 2 прокалывает...

Номер патента: 1170645

Опубликовано: 30.07.1985

Авторы: Гогичайшвили, Малинин, Щербаков

МПК: H01B 13/00, H02G 3/22, H05K 13/06 ...

Метки: жгутов, крепления, монтажных

...в частности при коаксиальнопоэтажном расположении жгутов.Цель - улучшение эксплуатационных возможностей.На фиг. 1 изображена колодка устройства; на фиг. 2 - фиксатор устройства; на фиг. 3 - 6 - примеры использования устройства,Устройство содержит колодку 1 в виде диска с многогранным отверстием 2 в центре, отверстиями 3, расположенными по концентрическим окружностям вокруг центрального отверстия 2, и пазами 4, выполненными на наружной цилиндрической поверхности колодки 1, Колодка снабжена элементом крепления в виде разрезной конической защелки 5. Фиксатор 6 устройства выполнен в виде разрезного пружинного кольца с зубьями 7 на его внутренней цилиндрической поверхности и с пазами 8, выполненными на его наружной цилиндрической...

Номер патента: 1172093

Опубликовано: 07.08.1985

Авторы: Волков, Коледов, Лялюшко, Марков, Симонов

МПК: H05K 3/30

Метки: микросборка

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 11Изобретение относится к радиоэлектронике и может быть использовано при сборке микроэлектронной аппаратуры в герметичных корпусах.Целью изобретения является повышение надежности микросборки эасчет повышения -стабильности выходных параметров герметизируемойМ,аппараты путем, уменьшения воздействия пРодуктов газовыделения изклеевого слоя на Параметры элементов аппаратуры.На чертеже представлена микросборка; общиГ вщ.Микросборка содержит плату 1 изгетинакса, на которой размещена рамка 2 из газонепроницаемого материала,например из алюминиевой фольги толщиной 0,1 мм, в месте установки радиоэлемента 3. Высота рамки 2 определяется толщиной...

Номер патента: 1172094

Опубликовано: 07.08.1985

Авторы: Жукова, Шабуневич, Шелкунов

МПК: H01L 21/96, H05K 7/02

Метки: корпус, модуля, радиоэлектронного

...изменения параметров герметизируемых микросборок, что значительно снижает надежность изделия, а зачастую приводит к выходу их из строя. Кроме того, размер отверстий, кото - рые требуются для реализации герметизации корпуса велики как по диаметру, так и по требуемой толщине основания. Увеличение же размеров места под герметизацию ведет к снижению отвода тепла от микросборок через основание корпуса на теплоотвод. Такая потеря площади теплоотвода, тем более, если винты расположены в центральной части микро- сборок, ведет к значительному сни- жению эффективности теплоотвода от микросборок, а следовательно, к снижению технических характеристик изделий (выходной мощности, предельной температуры эксплуатации и т.п,). При небольших...

Номер патента: 1172095

Опубликовано: 07.08.1985

Авторы: Андрющенко, Ерохин, Лаврентьев, Моденов

МПК: H05K 7/12

Метки: блоков, подключения, радиоэлектронных

...24 скользит по дугообразному пазу 23 со седнего кулачка пока не доходит до конца этого паза, после чего начинает вращаться кулачок 20, расположенный рядом с кулачком 19. С аналогичными паузами, определяемыми длиной дугообразных пазов 23, начинают вращаться остальные кулачки 20.Кулачки 19 и 20, оказывая давление на подпружиненные планки 12 и 13, через ограничительные упоры 8 и 11 или 9 и 10 передают усилие на подвижные рамки 3 и 4 и заставляют их перемещаться.В положении отключения (фиг. 6) с помощью захватов (не показаны) устройство скрепляют с блоком 7, содержащим два ряда разъемов 6, Для подключения разъемов 5 подвижных рамок 3 и 4 к разъемам 6 радиоэлектронных блоков 7 валу 18, а вместе с ними кулачку 19 сообщается вращение против...

Номер патента: 1172098

Опубликовано: 07.08.1985

Автор: Зейнетдинов

МПК: H05K 13/00

Метки: выводов, радиоэлементов, формовки

...- улучшениеэксплуатационных возможностей путем выполнения в формующих дискахпазов различной ширины,На Фиг. 1 показано устройство 1 Оформовки выводов радиоэлементов,продольный разрез на Фиг. 2 - узел1 на фиг. 1, на фиг. 3 - разрезА-А на фиг. 1.УстРойстВО Для ФОРмОВки ВЫВОДОВ 15РЭ настольного типа смонтировано настанине 1, в расточках которой вопорах качения закреплены валы 2 и3, и с возможностью перемещениявдоль оси последних установлена каретка 4. На станине 1 неподвижнои на каретке 4 с возможностью перемещения вместе с кареткой укрепленынаправляющие 5 дпя подачи РЭ в рабочую зону рихтовки. На валу 2 через втулку жестко закреплен диск 6,соосно с которым на опорах каченияустановлен ролик 7, кинематическисвя. анный с вращающимся...

Номер патента: 1173567

Опубликовано: 15.08.1985

Авторы: Владимиров, Гордин, Шевелев

МПК: H05K 1/18

Метки: контактное

...А-А нафиг. 1.Контактное устройство состоит изизоляционного основания 1 с закреплен-ными в нем упругими контактами 2,между которыми расположены изоляционные пластины Э, расположенные на общей рамке 4, подпружиненной относи,тельно изоляционного основания посредством, например цилиндрическихпружин 5 сжатия,Предельное верхнее положение изоляционных пластин 3 определено упором 6. В изоляционных пластинах 3выполнены выемки (не обозначены).Контактное устройство снабжено также прижимной крышкой 7 с диэлектрическими прижимами 8,Контактное устройство работает следующим образом.При открытой пружинной крышке 7 проверяемый элемент 9 укладывают корпусом,в выемки пластин 3, а выводами - в пазы, образуемые этими пластинами, и попадают выводами (не...

Номер патента: 1173568

Опубликовано: 15.08.1985

Авторы: Лешкевичюс, Рагульскис, Судинтас, Федаравичюс, Юрченков

МПК: H05K 1/18

Метки: контактное

...При этом образуется электрическая цепь из последовательно соединенных следующих элементов:.генератора ступенчатого импульсного напряжения 9, 55 релейного коммутатора 10, потенциальных стержневых контактов 2, проверяемых линий связей печатной пла 68ты 5, токовых стержневых контактов 3, сопротивлений 11. После подачи от генератора 9 ступенчатого напряжения электрического потенциала, соответствующего первой ступени генерируемого сигнала и при наличии надежного и достаточного контакта между точками печатной платы 5 с одной стороны и стержневыми контактами 2 и 3 с другой стороны по образованным цепям протекает ток, По величине падения напряжения на сопротивлении 11 и сравнении его с заданным (общим эталонным для всех цепей) блок контроля...

Номер патента: 1173569

Опубликовано: 15.08.1985

Авторы: Венцель, Курылев, Осипов, Сидоров

МПК: B41F 15/00, H05K 3/12

Метки: печати, трафаретной

...последовательные положения в процессе работы,Устройство содержит основание 1, стол 2 для размещения подложки 3, держатель 4 трафарета 5, ракель 6 и механизм совмещения держателя 4 трафарета 5 со столом 2, включающий ловители 7, установленные на держателе 4, и гнезда 8, выполненные в столе 2, а также двухуровневые копирные направляющие 9 и 10 с подпружиненными поворотными элементами 11 и 12. Стол 2 снабжен опорами 13 качения, связанными с направляющими ЗО 9 и 10 механизма совмещения, а держатель 4 снабжен упором 14, имеющим возможность взаимодействия со столом 2 при положении его опор 13 на на,правляющих 9 нижнего уровня. Ловители 7 имеют возможность взаимодействия с гнездам. 8 стола 2 при положении его опор на направляющих 10...

Номер патента: 1173570

Опубликовано: 15.08.1985

Автор: Кузнецов

МПК: H05K 5/00, H05K 7/12

Метки: блок, радиоэлектронный

...елам изобретений а, Ж, Раушская ВНИИПИ о комитета СССР по д и открытий13035 Москв наб., д. 4/5 Филиал ППП "Патент" Ужгород, у оектна 1 1Изобретение относится к радиоэлектронике и может быть использова" но в стойках радиоэлектронной аппаратуры с выдвижными блоками.Цель изобретения - повышение удобств эксплуатации.На фиг. 1 изображен радиоэлектронный блок, общий вид, на фиг, 2 - то же, вид сверху.Радиоэлектронный блок содержит корпус 1, на направляющих которого (не показаны) размещены субблоки 2 с вилками 3 разъемов. На корпусе 1 параллельно основным направляющим каждого из субблоков 2 закреплены дополнительные направляющие 4 с упорами 5 и 6. В направляющей 4 установлен кронштейн 7 с розеткой 8 разъема, жгут 9 которой прикреплен...

Номер патента: 1173571

Опубликовано: 15.08.1985

Авторы: Бекрева, Бубнов, Ремизов, Фокина, Шершицкий

МПК: H05K 7/02

Метки: радиоэлектронное

...со съемными блоками.Цель изобретения - повышение надежности в работе.На фиг. 1 изображено радиоэлектронное устройство, общий вид, на фиг. 2 - сечение А-А на фиг. 1; на фиг, 3 - узел 1 на фиг. 2. 10Устройство содержит шкаф 1 с рамами 2, которые удерживают каркасы 3 со съемными блоками 4, Съемные блоки 4 содержат соединители 5. Между съемными блоками 4 и кроссировочной платой 6 установлен дополнительный кронштейн 7, на котором жестко за-. креплены соединители 8 каркаса 3.,Штыревые контакты 9 соединителей 1 г8 впаяны в металлизированные отверстия 10 кроссировочной платы 6.Устройство работает следующим образом.Съемные блоки 4 вдвигаются в каркасы 3 шкафа 1, Соединители 5 съемных блоков 4 стыкуются с соединителями 8 каркасов 3, которые...

Номер патента: 1173572

Опубликовано: 15.08.1985

Авторы: Ворошко, Зубарев

МПК: H05K 7/00, H05K 7/12

Метки: крепления, печатных, плат

...платами, например, равном 5-6 мм, выступы 6 расположены в зоне отверстий12 для крепления гибкой ленты ккронштейну 3 (фиг.5).1Наружный контур утолщения - выступа 6 и полость 8 в нем могут бытьвыполнены в виде любого, необходимого для обеспечения прочности ижесткости сечения, например, в видекруга или квадрата при механических 5 Овоздействиях в трех плоскостях,равных по величине или, например,в форме прямоугольника, ориентированного таким. образом, чтобы обеспечить большую жесткость устройства в 55направлении больших механических воздействий. В соответствии с профилемвнутренней полости 8 выбирается 572 2профиль арматуры 9, устанавливаемой внутри утолщения, а в соответствии с профилем наружного контура выступа 6 выбирается профиль арматуры...

Номер патента: 1173573

Опубликовано: 15.08.1985

Авторы: Лукьянов, Шутов

МПК: H05K 7/12, H05K 7/14

Метки: закрепления

...сторону Г-образного стопора, находящегося в положении закрепления); на Фиг. 3 - вид Б на фиг. 1 (на торец ручки); на Фиг. 4 - сечение В-В на фиг, 1 (по ограничивающим выступам стопора)ф на фиг. 5 - устройство, стопор находится в нулевом положении, общий вид, на фиг, 6 - вид Г на фиг, 5 (на тыльную сторону стопора, находящегося в нулевом положении), на фиг. 7 - вид Д на фиг. 5 (на торец ручки, при положении стопора в нулевом положении); на фиг. 8 - сечение Е-Е на фиг. 5 (по ограничивающим выступам стопора, находящегося в нулевом положении),Устройство для закрепления содержит корпус 1, ручку 2. Торцовыесочленяющиеся поверхности 3 корпусаи ручки выполнены в форме эксцентри кового зажима (например, спирали Архимеда с углом подъема в 4 ), В...

Номер патента: 1173574

Опубликовано: 15.08.1985

Автор: Жабин

МПК: H05K 7/12

Метки: печатных, плат, подключения

...печатных плат, 5Цель изобретения - повышение удобства эксплуатации .На фиг. 1 изображено устройство для подключения печатных плат, положение до сочленения разъемов карет ки и платы, общий вид; на фиг. 2 - то же, при сочлененном положении разъемов каретки и платы; на фиг.3 - сечение А-А на фиг. 1; на фиг. 4 - то же, сечение Б-Б на фиг. 1; на 15 фиг. 5 - то же, вид сбоку.Устройство для подключения печат- ных плат содержит корпус 1 с выступами 2 и упорами 3, шарнирно соединенное посредством осей 4 с корпу сом 1 основание 5 с направляющими пазами 6 и упорами 7 дляустановки печатной платы 8 с разъемом 9 и с дополнительными пазами 10, в которых размещены выступы 11 каретки 25 12 с ответной частью разъема 13 и осями 14, размещенными в...

Номер патента: 1173575

Опубликовано: 15.08.1985

Автор: Петров

МПК: G05D 23/30, H05K 7/20

Метки: кожух, теплоизоляционный

...При этом контакты теплопроводящего элемента 4 присоединены соответственно к внешней оболочке 1 и внутренней оболочке 2, Работа теплопро водящего элемента с обмоткой управления 5 происходит аналогично работеФобычного электромагнитного реле с той разницей, что контактами тепло- проводящего элемента 4 коммутируется тепловой поток между оболочками 1 и 2.На фиг. 3 (а, 3, 1 ) приведены при. меры контактирования теплопроводящего элемента из термочувствительного материала с переменной площадью сечения при различных температурах.Теплоизоляционный кожух работает следующим образом.В исходном состоянии, тепловой поток через теплопроводящий элемент не проходит и температура внутренней оболочки 2 начинает повышаться за счет тепловой энергии,...

Номер патента: 1173576

Опубликовано: 15.08.1985

Авторы: Вихарева, Колдин, Терехин

МПК: H05K 10/00

Метки: мажоритарный, трехканальный, усилитель

...обратной проводимости 7 и-о-транзистора 8 для обеспечения на выходе сигнала обеих полярностей. Напряжение с выходов 25 ОУ годается на коллекторы ключей 4-6 через развязывающие диоды 9, 10 которые предотвращают возникновение инверсного режима работы транзисторов 7 и 8, Ключи 4-6 управляются по ЗО базовым цепям транзисторов 7, 8 через развязывающие резисторы 11 - 13 с выхода других ОУ. Для повышения линейности выходных характеристик схемы усилитель охвачен отрицательной обратной связью с выхода через делители нацряжения на резисторах 14-19 на инвертирующие входы ОУ. Прямые входы ОУ через резисторы 20- 22 соединены с входами соответствую- Аб щего канала и с источником мажорируемого сигнала, Эмиттеры ключей 4-6 соединены с общей нагрузкой...

Номер патента: 1173577

Опубликовано: 15.08.1985

Автор: Украженко

МПК: H05K 13/02

Метки: плоских, стопу, укладки

...в исходном положении он при помощи собачки 13 Фиксирует большую шестерню 10, а вместе с ней и зубчатую рейку 6 с подвижным столом 4 для размещения стопы плоских изделий, и перемещает вниз под действием пружины 7 растяжения.Анкерный механизм кинематически соединен с механизмом поштучной подачи изделий при помощи толкателей 16, установленных по окружности барабана 2 с возможностью взаимодействия с выступом 17 рычага 8. Расстояние между толкателями 16 барабана 2 выполнено соответствующим шагу размещения плоских изделий 5 на транспортере 1. Анкерный механизм выполнен с регулировочным винтом 18, предназначенным для регулировки шага перемещения подвижного стола 4 для размещения стопы изделий, регулировочный винт 18 установлен на зубчатом...

Номер патента: 1173578

Опубликовано: 15.08.1985

Автор: Бойков

МПК: H05K 13/02

Метки: печатную, плату, радиоэлементов, установки

...платы на координатный стол вид верху, на фиг. 8 - сечение Д-Д на фиг 7Устройство для установки радио- элементов на печатную плату содержит накопитель 1 печатных плат с печатными платами 2, координатный стол 3, содержащий неповоротную 4 и поворотную 5 платформы, механизм 6. подачи печатных плат на координатный стол, содержащий роликовые направляющие 7 для печатных плат 2 и поворотные захваты 8, ось 9 каждого поворотного захвата 8 соединена с подпружиненной телескопической тягой 10 кривошипного шатуна, кривошип которого выполнен в виде поворотного диска 11 с двумя положениями. Роликовые направляющие 7 цля печатных плат 2 сопряжены с малой шестерней 12 блока шестерен, большая шестерня 13 которого сопряжена с корпу- Ф 5 10 15 20 25 30...

Номер патента: 1173579

Опубликовано: 15.08.1985

Автор: Двойных

МПК: H05K 13/02

Метки: кассета, хранения

...возможностей за счет 5 обеспечения размещения деталей различных типоразмеровНа фиг, 1 изображена кассета, вид сбоку, на фиг. 2 - то же, вид сверху.Кассета состоит из основания 1, раздвижных планок 2, стоек 3, установленных в основании с возможностью перемещения, Один конец планки 2 закреплен шарнирно на боковой по верхности основания 1. Планки 2, расположенные на параллельных сторонах основания, соединены между собой раздвижным механизмом, состоящим из двух шарнирных тяг 4, ввинчиваю щихся в трубчатую гайку 5. На планках 2 с определенным шагом закреплены эластичные элементы 6, выполненные из легкорастягивающегося без остаточной деформации материала, 25 например резины, образующие стенки ячеек 7. Число направляющих тяг и шаг их...

Номер патента: 1173580

Опубликовано: 15.08.1985

Авторы: Грунин, Рейфе, Семенов

МПК: H05K 13/04

Метки: контактов, монтажные, платы, трубчатых, установки

...трубчатых контактов на.,печатные платы.Цель изобретения - повьшение производительности и надежности устройства в работе путем исключения заклинивания трубчатых контактов 1 а при их выходе из формообразующих элементов.На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2 - механизм формирования трубчатого контакта, разрез, на фиг. 3 - вид А на фиг. 2 (вид снизу); на фиг. 4 - вид Б на фиг. 2,Устройство содержит связанные с приводным механизмом, состоящим 2 б из электродвигателя 1 и зубчатых колес 2-8, механизм 9 подачи ленты 10 с узлом 11 регулировки величины подачи ленты 10 и с узлом,12 зажима ленты 10 и придания ей пористообраз- д ного сечения, механизм 13 подачи пуансона 14 с узлом 15 регулировки включения...

Номер патента: 1174929

Опубликовано: 23.08.1985

Авторы: Мовзолевский, Мочалова

МПК: G06F 11/20, H05K 10/00

Метки: адаптивное, резервированное

...в трех каналах на входе элемента И 9, Такая ситуация возникает,при совпадающих во времени от .азах в двух любых каналах.Й осйову работы предлагаемого устроиства (фиг. 1) положен следующий прин-; цип. Адаптивное резервируемое устройст 15 во (фиг.1) работает в мажоритарном ре-. жиме при единичных сбоях в информации, возникающих в разные моменты времени в блоках 1. Определение - сбой в информации блока 1 или его 2 О отказ, осуществляется по интенсивности отказов с выхода элемента межканального сравнения информации (по количеству отказов за определенное время. При превышениц определенно го.числа отказов с выхода элемента сравнения канал считается отказавшим и устройство (фиг,1) переходит на работу от одного из исправных каналов,...

Номер патента: 1175024

Опубликовано: 23.08.1985

Авторы: Свиридов, Федотов

МПК: H03K 17/16, H05K 10/00

Метки: генератор, резервированный

...счетному входутриггера 4, инверсный выход триггера 4 соединен с вторым входом элемента 12 И, выход которого подключенк К-входу триггера 11, выход которого соединен с К-входом триггера 3,выход которого подключен к первому40входу элемента 13 И, выход элемента 13 И соединен с вторым входомэлемента 7 И и с входом инвертора 5выход которого подключен к вторымвходам элементов 6 и 8 И, выход основного генератора 2 подключен ксчетному входу триггера 11, выходтриггера 4 соединен с вторым входомэлемента 13 И. Устройство работает следующим 50 образом.Импульсы с выхода основного генератора 2 поступают на счетный вход триггера 11 и. фронтом импульсов ои устанавливается в состояние "1". 55 Сигнал логической "1" с выхода триггера 11 устанавливает...

Номер патента: 1175037

Опубликовано: 23.08.1985

Автор: Фридман

МПК: H05K 10/00

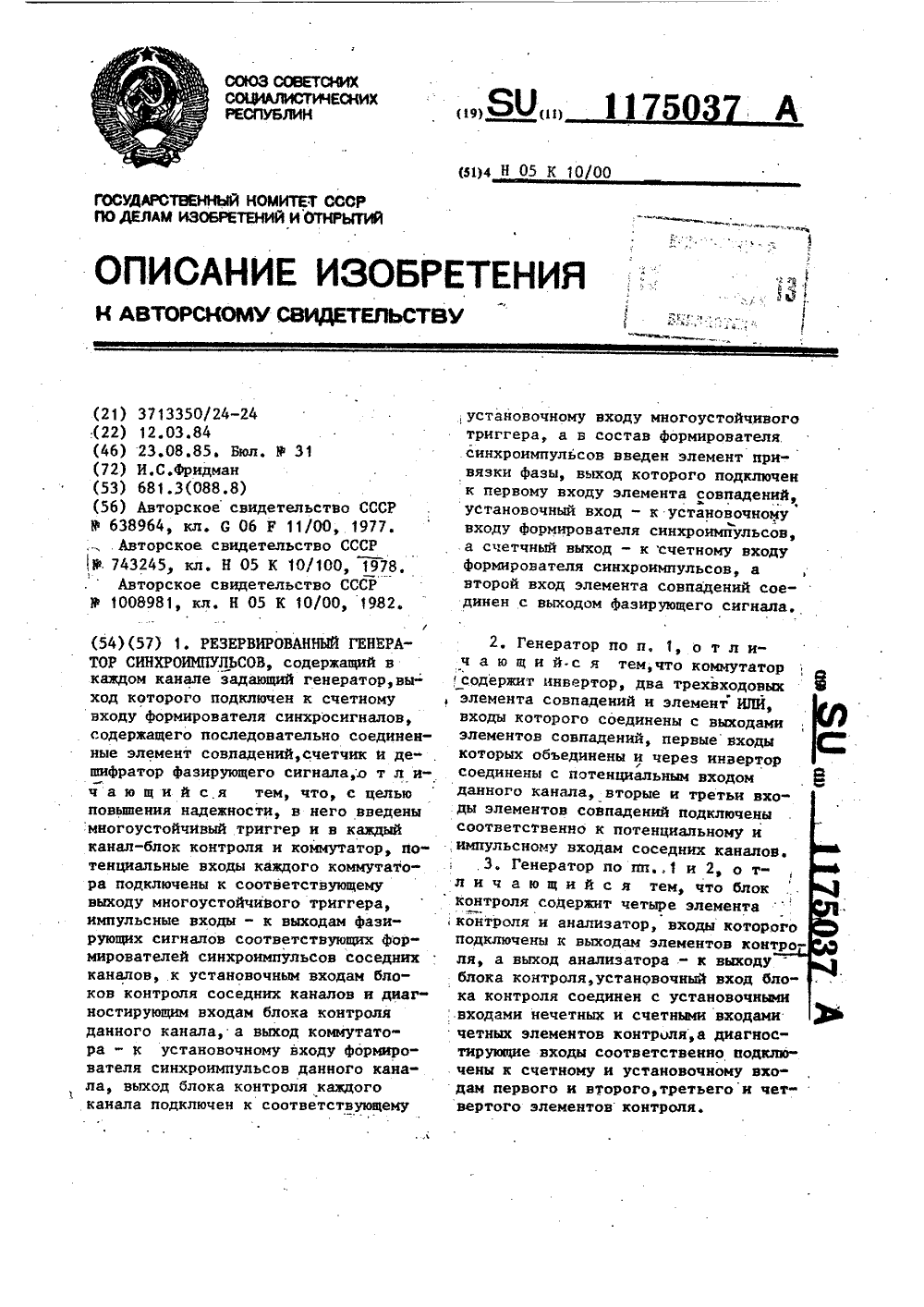

Метки: генератор, резервированный, синхроимпульсов

...памяти. Счетные входы элементов 46 и 47 памяти объединены и подключены к счетному входу 43, установочный вход 42 подключен к установочному входу К элемента 46 и через инвертор. к установочному входу К элемента 47, инверсные 1 выходы элементов 46 и 47 через эле" .мент 44 совпадений подключени к элементу 48,выход которого подключен к выходу 36 элемента 351 контроля,аи ф вход установки в нуль-к шине обнуЛения. Анализатор 41 (фиг. 4) содержит элементы 49 - 52 памяти, установочные входы в "единицу" которых подключены соответственно к входам 37 - 40 анализатора 41, входы ус-тановки в "нуль"-к шине обнуления, а прямые выходы триггеров 49, 51, и 50, 52 через соответствующие элементы 53 и 54 совпадений и элемент ИЛИ 55 подключены к вьжоду блока...

Номер патента: 1176441

Опубликовано: 30.08.1985

Авторы: Балясников, Дегтярев, Зуев

МПК: H03K 3/72, H05K 10/00

Метки: генератор, резервированный

...сетки синфазных частот. При исправной работе резервированного генератора эти сигналы совпадают, поэтому на выходе пятого элемента И 16, а следовательно, на входе коммутатора 1 питания сигнал неисправности отсутствует. В связи с тем, что скважность импульсов сигналов сетки частот может быть в общем случае произвольной, необходимо стробировать во времени моменты сравнения импульсных сигналов сетки частот и потенциальных сигналов с выхода дешифратора 25 состояний. Это стробирование осуществляется с помощью второго четвертого 18-20 элементов И, на разрешащие входы которых подаются сигналы самой высокой частоты с шестого элемента ИЛИ 21.Поскольку в схеме резервированного генератора имеются пересчетные схемы, то их необходимо обнулить в...
