H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры
Устройство для фиксации
Номер патента: 984087
Опубликовано: 23.12.1982
МПК: H05K 7/12
Метки: фиксации
...15 ляемой на стойке плоской пружины.с.,воэможностью взаимодействия ее клиновидного конца с пазом клиновидного профиля, выполненным в корпусеблока, пазы клиновидного профиляобращены вершинами навстречу другдругу и размещены в плоскости, перпендикулярной клиновидному концуплоской пружины.На фиг. 1 изображено устройстводля. Фиксации, вид спереди; на Фиг.2 -то же, вид сбоку; на Фиг, 3 - сечение Л-Л на фиг. 1,В стойке 1 радиоэлектронной аппаратуры на оси 2 установлен поворотный блок 3 с жестко закрепленнымиилиал ППП "П .Ужгород, ул ент",роектная,4 на его верхнем торце плоскими пружинами 4, в клиновидных пазах 5 которых размещены клиновидные концы 6 плоских пружин 7, жестко закрепленных на стойке 1,Пружины 4 и 7 установлены...
Шкаф для охлаждения радиоэлектронной аппаратуры
Номер патента: 984088
Опубликовано: 23.12.1982
Авторы: Володин, Городин, Курчев, Определеннов, Рябцев, Федулов
МПК: H05K 7/20
Метки: аппаратуры, охлаждения, радиоэлектронной, шкаф
...попарно в разные стороны относительно осей теплообменников, Конструкции стойки 1 предусматриваетналичие камеры 10 всасывання и основной камеры 11 нагнетания, котораязаканчивается воздуховодом 12 с прямоугольным сечением.Стойка 2 питания, представляющаясобой этажерОчную конструкцию, предназначена для установки блоков 13питания, которые располагаются инесколько горизонтальных рядов. Вверхней части стойки 2 питания находится транзитный прямоугольный .воздуховод 14, которнй сообщается своздуховодом 12. Стойка 2 снабженанаклонными перегородками, расположенными между ее полками-блоками 13 питания с возможностью образования подводящих 15 и отводящих 16 воздуховодовпеременного сечения. При этом воэдуховоды 16 сообщаются с камерой...
Многоканальное резервированное аналоговое устройство
Номер патента: 984089
Опубликовано: 23.12.1982
МПК: H05K 10/00
Метки: аналоговое, многоканальное, резервированное
...сопротивленияВдиодного моста 4 зависит от разностивеличин двух токов: тока ограничения 1 в однонаправленной диагонаоли диодного моста 4 (выводы 5 и 6),значение которого определяется выражением 2Е((2) о ряжение источника питани о средней точки и выход,хоперационного усилител е.которого определяется токов согласно выражени 11 ьых 1= 1 1 и 11 ос, где 1 -.значение тока в нагрузке1-го резервируемого канала;К =к +йЕ - ограничительный резисторогов выходной цепи 1-го канала(показан штриховой линией);к - сопротивление нагрузки (непоказано);1. - значение тока в обратнойоссвязи операционного усилителя 13.При значениях 1 ,х 1 о величина сопротивления К определяется динамическим сопротивлением открытых диодов диодного моста 4, которое...
Дублированный счетчик импульсов
Номер патента: 984090
Опубликовано: 23.12.1982
Автор: Серапинас
МПК: H05K 10/00
Метки: дублированный, импульсов, счетчик
...единич ного (фиг. 2, диаграмма) и нулевого (фиг. 2, диаграмма 16) выходов меняются с приходом каждого входного импульса. Так как оба триггера 3 и 4 идентичны то на выходе элемента 15 ИЛИ сигнал аналогичен сигналу нулевого выхода триггеров 3 и 4 (фиг. 2, диаграмма 16), а на выходе элемента б ИЛИ - аналогичен сигналу единичного выхода,триггерон 3 и 4 60 (фиг. 2, диаграмма 15). Продифференцированный выходной сигнал элемента 6 ИЛИ с выхода дифференцирующего элемента 8 (фиг, 2, диаграмма 17) поступает на входы элементов 10 и 11 ИЛИ б 5 Продифференцированный выходной сигналэлемента 5 ИЛИ с выхода дифференцирующего элемента 7 (фиг. 2, диаграмма 18)после инвертирования элементом 9 .НЕ(фиг. 2, диаграмма 19) поступает навходы элементов 10 и, 11...
Устройство для экранирования оконных проемов от прохождения мощности сверхвысоких частот
Номер патента: 985981
Опубликовано: 30.12.1982
Авторы: Алимин, Будагян, Мировицкий, Суслов
МПК: H05K 9/00
Метки: мощности, оконных, проемов, прохождения, сверхвысоких, частот, экранирования
...диаметр. На чертеже привед устройства для экрани ных проемов от прохо сверхвысоких частот. Устройство состои выполненных из метал диэлектрической плен нанесено магнитодиэлПодписное НИИПИ Заказ 1019 Тираж 8 тная, 4 ул 3 9859покрытие, и установленных на магнитодиэлектрической подложке 2,,Подложка 2 выполнена из перфорированного феррита с различным диаметром отверстий 3. Продольная ось каждой ячейки ч сот 1 совпадает с осьюсоответствующего отверстия 3, имеющего максимальный диаметрУстройство работает следующим образом.Электромагнитная волна из свободного пространства падает на соты 1,выполненные из материалов с электрическими и магнитными потерями, которые обеспечивают за счет дисперси - ионных свойств магнитодиэлектрикакачественное...
Радиоэлектронный блок
Номер патента: 987865
Опубликовано: 07.01.1983
Автор: Закошанский
МПК: H05K 5/00
Метки: блок, радиоэлектронный
...боковой поверхности каждой дистанционной втулки с двух ее противоположных концов выполнены симметричные скосы с пазами, сообщающимисяс ее центральным отверстием, геометрические оси которых перпендикулярны скосамНа фиг. 1 изображен р нный блок, разрезу на фиг% ние А-А на фиг. 1; на фиг. 3 - тот же блок с верхней платой, откинутой на 90 С.Радиоэлектронный блок содержит печатные платы 1, которые в виде пакета крепятся к основанию корпуса 2. 5 На платах жестко закреплены дистанционные втулки 3 с центральными отвер:стиями, через которые пропущен гибкий соединительный элемент, выполненный в виде троса 4. Трос жестко закреплен 10 одним концом во втулке 5, а другим в винте б.Натяг троса и жесткое крепление пакета печатных плат 1 к...
Устройство для монтажа провода на плате
Номер патента: 989763
Опубликовано: 15.01.1983
Авторы: Борисов, Егоренков, Коровин, Курганов, Курышев, Мучкин
МПК: H05K 3/00
Метки: монтажа, плате, провода
...механизм отрезки провода, механизм перемещения монтажной головки и блок программного управления13.Однако известное устройство не обеснечивает высокой производительности работы.15Бель изобретения - повышение производительности работы.Бель достигается тем, что в устройстве для монтажа провода на плате, содержащем координатный стол с механизмом 20 перемещения и соединенные с приводами монтажную головку с механизмом подачи , провода, механизм отрезки провода, 1 механизм поворота монтажной головки и 2блок программного управления, монтаж 4 тая головка снабжена электродом, закрепленным соосно оси поворота головки,а механизм подачи провода снабженуглом натяжения провода, причем выходблока программного управления подкшочек элек трау.На чертеже...
Гибридная интегральная схема свч-устройства
Номер патента: 989764
Опубликовано: 15.01.1983
МПК: H05K 3/30
Метки: гибридная, интегральная, свч-устройства, схема
...его с ТКЛР керамических или ферритовых подложек. Использование в качестве среднего слоя пластины ковара или молибдена объ 40 ясняется следующим образом. ТКЛР керамических (керамика А, поликор) и ферритовых (ферриты СВЧ-диапазона) подложек колеблется в иньтервале 6-9,5 х 10 6 С упри 20-100 С, ТКЛР молибдена меньше ТКЛР ковара.45 Поэтому, выбирая в качестве среднего слоя компенсирующей пластины молибден или ковар и регулируя толщину плакирующих слоев меди в интервале 50-200 мкм, можно создать компенсирующие триметаллические пластины с ТКЛР, изменяющимся в диапазоне 6-9,5 х 10 С ". Так, ТКЛР о триметаллической пластины, йзготовленной из молибдена толщиной 0,6 мм, плакированного слоями меди толщиной0,2, мм, равен 6,0 х 10 6 С ", а ТКЛР 0....
Способ металлизации отверстий многослойных печатных плат
Номер патента: 991626
Опубликовано: 23.01.1983
МПК: H05K 3/00
Метки: металлизации, многослойных, отверстий, печатных, плат
...- 0,3 ч.Термодиффузионную обработку многослойных печатных плат проводят для созданияпрочного соединения металлического слояна стенках отверстий с торцами контактныхплощадок. Это обеспечивается за счет взаимнойдиффузии металлических слоев и подслоев.С увеличением температуры увеличиваетсядиффузия и, следовательно, увеличиваетсяпрочность соединения. Но произвольно повышать температуру нельзя, так как возникают 2 Обольшие внутренние напряжения в структуредиэлектрик - металлические слои. Поэтому термообработку проводят с постепенным повышением температуры в течение определенного1626 Способ металлизации отверстий многослойных печатных плат по авт. св. Йф 834946,о т л и ч а ю щ и й с я тем, что, с це.лью повышения надежности межслойных...
Радиоэлектронный блок
Номер патента: 991627
Опубликовано: 23.01.1983
Автор: Иманов
МПК: H05K 7/20
Метки: блок, радиоэлектронный
...то, что распределение потоков охлажда.ющего воздуха, не совпадает с требуемыми, необходимыми для оптимального охлаждения радиоэлементов величинами потоков, что приводитк перегреву некоторых узлов и отдельных радиоэле ментов,Цель изобретения - повышение зффектив.ности охлаждения.Цель достигается тем, что радиоэлектронный20блок, содержащий корпус, разделенный плата.ми на каналы с общим входом н выходомохпаждающего воздушного потока, и вентиляторы, снабжен параллельными направляющими потока воздуха, закрепленными на платах с возможностью образования каналов с разной скоростью воздушного потока, причем платы и пав правляющие установлень 1 параллельно геометрической оси вентилятора, а ширина каналов с наибольшей и наименьшей скоростью...
Многоканальное резервированное устройство
Номер патента: 991628
Опубликовано: 23.01.1983
МПК: H05K 10/00
Метки: многоканальное, резервированное
...41(42, 43) к первому входу вентиля 44 (45,46) и к первому входу вентиля 47 (48, 49).Выход элемента 38 (39, 40) совпадениясоединен через инвертор 50 (51, 52) свторымвходом вентиля 47 (48, 49) и с вторым входом вентиля 44 (45, 46). Выходы вентилей44, 47 (45, 48; 46, 49) подключены к входам элемента ИЛИ 53 (54, 55), выход кото.рого выведен на выходную шину устройства56(57 58), выходы всех мажоритарных элементов 19 - 21 подключены также к входамблока 59 свертки по модулю два, выходкоторого соединен с четвертыми входамиэлементов 38 - 40 совпадения и выведен навыходную шину 60 устройства,Устройство работает следующим образом.При исправной работе всех резервируемыхблоков 1 - 9 с выходов элементов 10 - 18 не-равнозначности выдаются сигналы...
Устройство для сборки контактных групп
Номер патента: 991629
Опубликовано: 23.01.1983
Авторы: Герасимов, Лукин, Смольянинов
МПК: H05K 13/00
Метки: групп, контактных, сборки
...15 с толкателями 17, планкой 16 и кулачком 22 перемещается в крайнее правое положение. Планка нажимает на ролики 14 подпружинен. ных держателей 13 и нижняя пустая кассета под действием собственного веса опускается на направляющую 23.При обратном. ходе каретки (влево) пустая кассета подается толкателями в зону загрузки, при этом пластина . 18 накрывает углубления 56, имеющиеся в кассете и предназначенные для фиксации контактных групп, а кулачок 22 нажимает на ролик рычага 21, который, поворачиваясь вокруг оси, приподнимается выше уровня направляющей 23, обеспечивая фикса. цию кассеты в зоне загрузки. Если в зоне загрузки уже имеется загруженная кассета, то пустая проталкивает загруженную в зону накопления кассет, где их вручную...
Устройство для раскладки проводов в жгут
Номер патента: 991630
Опубликовано: 23.01.1983
Авторы: Жуков, Клявлин, Крыночкин, Суле
МПК: H01B 13/012, H05K 13/06
Метки: жгут, проводов, раскладки
...по каретке 16 и подпружиненотносительно нее пружинами 17 с цельюподжатия его к кронштейну 18, на которомустановлен элемент отрезки в виде ножа 19,приводимого в движение пневмоцнлиндром 20,Каретка 16 имеет возможность перемещенияотносительно кронштейна 12 во время подъе.ма и опускания иглы 21, которая зажата гай.;кой 22 в цанге 23, закрепленной на кронштейне 18. На каретке 16 крепится также кронштейн 24 с установленным на нем пневмоцилиндром 25, в шток:которого ввернут выталкиватель 26. Управление автоматом может осуществляться с помощью программного устройства, пред.4 назначенного для управления станками с импульсной системой управления, Для перемещения шаблона и раскладывающей головки применены шаговые двигатели, которые обеспечи. вают...
Печатная плата
Номер патента: 993496
Опубликовано: 30.01.1983
Авторы: Алексеевский, Лапидус, Пурэ, Федосеев
МПК: H05K 1/02
...рассматриваемой части платы. Такое разбиение проводника на отдельно контролируемые фрагменты повышает вероятность полного охвата такого фрагмента полем КУ и тем самым повышает достоверность контроля печатных проводников на целостность и ра" 5 в зобщенность в платах большого разме" ра, Если же положение и размеры частей платы выбраны таким образом, что каждая часть платы вместе с ее граничными зонами может быть полностью 55 охвачена полем КУ, то в этом случае может быть обеспечен стопроцентный .контроль соединений как на целост" ность электрических цепей, так и наразобщенность между ними.На чертеже схематически показанабольшая печатная плата,Площадь печатной платы 1 не можетбыть полностью охвачена полем 2 контактного устройства (КУ),...
Радиоэлектронный блок
Номер патента: 993497
Опубликовано: 30.01.1983
МПК: H05K 5/00
Метки: блок, радиоэлектронный
...для отжатия послед . них с последующей расфиксацией от проточек 18 штырей 17. Плоские пружинные пластины 23 и 24 установлены5 .Э 939 на противоположных поверхностях съемного субблока 20 перпендикулярно его монтажной плоскости установ- , ки 19. В корйусе 1 имеются выступы 28 в средней части,.равноудаленные от соответствующих опорных ножек 2,: - : подпружиненная рукоятка 11 соединенасо средними частями подпружиненных Г-образных защелок 16 с возможностью зацепления их первых плеч 27 с высту пами 25 плоской пружинной пластины 23 фиксатора при извлечении съемно". го субблока 20 и последующего поворота и расцепления .плеч 27 плоскими пружинными пластинами .23 при упоре - 15 их плеч 29 о выступы 28 корпуса и извлеченном съемном субблоке 20....
Радиоэлектронный блок
Номер патента: 993498
Опубликовано: 30.01.1983
Авторы: Кудрявцева, Молотова, Селивохин
МПК: H05K 5/00
Метки: блок, радиоэлектронный
...слою 4 боковых стенок 3. Сверху крышка8 с помощью гермоуплотнения 9 закрывает герметичную полость 2 корпуса 1. 6 Высокоэффективный кондуктивныймеханизм передачи тепла от, ячеек 5 кстенкам 3 корпуса 1, приводящий куменьшению перегрева микросборок 6,осуществляется за счет одновременного прижатия пакета ячеек 4 так коснованию корпуса 1, так и к егобоковым стенкам 3. Равномерно расширяющаяся форма 1, соответствующаяей форма герметичной полости 2 корпуса а также эластичность внутреннего слоя боковых стенок 3 корпуса 1 позволяет добиться этого с помощью обычных шпилек 7, вворачиваемых перпендикулярно поверхности основания корпуса 1.%Основание корпуса 1, его внешние боковые стенки 3 и ячейки 5 изготавливаются обычной металлообработкой....
Радиоэлектронный блок
Номер патента: 993499
Опубликовано: 30.01.1983
МПК: H05K 5/00
Метки: блок, радиоэлектронный
...собранный блок устанавливаются эластичные ленты 6 так, чтобывыступы 7 установились в отверстия11 плат 1 и вкладышей 5. При этомчередование выступов 7 (фиг. 2),расположенных на противоположныхкромках 8 и 9 эластичных лент б, обеспечивает установку и фиксацию лент6 в отверстиях 1 плат 1 и вкладышей 5 при малых толщинах последних(плат и вкладышей), толщина которыхкак правило составляет 1-2,5 мм. Присборке выступы 7 предыдущей лентыустанавливаются в отверстия 11, расположенные между выступами последующей ленты, и, таким образом, высотавыступов может быть равна толщинеплат или несколько меньше ее, чтообеспечивает надежное закреплениелент 6 между платами 1. Этим же решением обеспечивается возможностьустановки эластичных лент 6 в...
Устройство для крепления плоского кабеля на печатной плате
Номер патента: 993500
Опубликовано: 30.01.1983
МПК: H05K 7/06
Метки: кабеля, крепления, печатной, плате, плоского
...в уложенном состнии концами 16 вкладыша 8 (Фиг. 5),который в этом случае нарезаетсяболее длинным, чем для фиксации одиночного кабеля, Для установки устрства на кромке платы основание 17,.колодки выполнено П-образным (Фиг.4)и две противоположных стороны П-об"разного. основания снабжены перемыч. ками 6. С целью фиксации транзитныхкабелей 18 наружная поверхность 19перемычки 6 снабжена на двух противоположных сторонах лапками 20, Дляплотной Фиксации транзитных кабелеймогут использоваться кольца 21 изэластичных материалов, например ре"зины или пластмасс, устанавливаемыена лапки 20.При установке устройства на кромке платы (фиг. 4), для обеспеченияпрочности и жесткости установки, П-об разное основание 17 может иметь окна 22, через...
Контактное устройство для подключения печатных плат
Номер патента: 993501
Опубликовано: 30.01.1983
Автор: Виприцкий
МПК: H05K 7/12
Метки: контактное, печатных, плат, подключения
...изобретения - повышение удоб-.ства эксплуатации,Поставленная цель достигается тем, что контактное устройство для подключения печатных плат снабжено механизмом подключения, выполненным в виде подпружиненных толкателей, размещенных в два ряда на подвижном валу, соединенном с приводом, причем толкатели одного ряда расположены под углом к толкателям другого ряда.,толкатели 11 и 12, ограничитель 13,подшипники 14 и 15 скольжения, пружину 16 и шарик 17.Устройство работает следующим образом.,В исходном положении рыцаг 10 вала9 отведен до ограничителя 13 и зафиксирован в этом положении шариком17, Испытуемая функциональная печат"ная плата 18 устанавливается в направляющие 7 и 8, при этом разъемы19 и 20 платы 18 должны быть обращены к...
Резервированное устройство с перестраиваемой структурой
Номер патента: 993502
Опубликовано: 30.01.1983
Авторы: Волобуев, Деревнин, Мансуров, Солдатов, Сухов
МПК: H05K 10/00
Метки: перестраиваемой, резервированное, структурой
...) резервированные вычислительные блоки теряют возможность проведения одновременной реконфигурации, так как они выполняют разные программы. Проведение реконфигурации по несинхронным программам приведет к искажению информации на выходах мажоритарных блоков. Для предотвращения сбойных ситуаций и проведения реконфигурации устройства при несинхронной работе резервируемых вычислительных блоков и перехода с несинхронного на синхронный режим работы используются формирователи меток. формирователи 13- 15 имеют между собой двусторонние связи, с помощью которых они синхронизируются между собой так,что на выходах всех формирователей 13- 15 формируются синхронные метки времени,с помощью которых блоки 4-6 выравнивают свои программы, переходят на...
Регулируемая опора
Номер патента: 995398
Опубликовано: 07.02.1983
Автор: Анохина
МПК: H05K 7/12
Метки: опора, регулируемая
...в виде размещенной в полости подъемного винта 1 пары винт-гайка, винт 7 которой своей головкой 8 размещен в Т-образном пазу 5 основания 4, а гайка 9 установлена на резьбовом конце 10 винтас возможностью взаимодействия с другим концом подъемного винта 1 посредством плоской шайбы 11 взаимодействующей со сферической шайбой 12, которые установлены на резьбовом конце 10 винта 7, на подъемном винте 1 установлена контргайка 13, которая упирается в юстировочный стол 6, Гайка 9 имеет подвижную ручку 14.Регулируемая опора работает следующим образом.Г 1 одъемный винт 1 со сферической пятой 2 установлен в сферическом подпятнике 3 и ввернут в юстировочный стол 6. Соединение подъемного винта 1 со сферическим подпятником 3 выполнено...

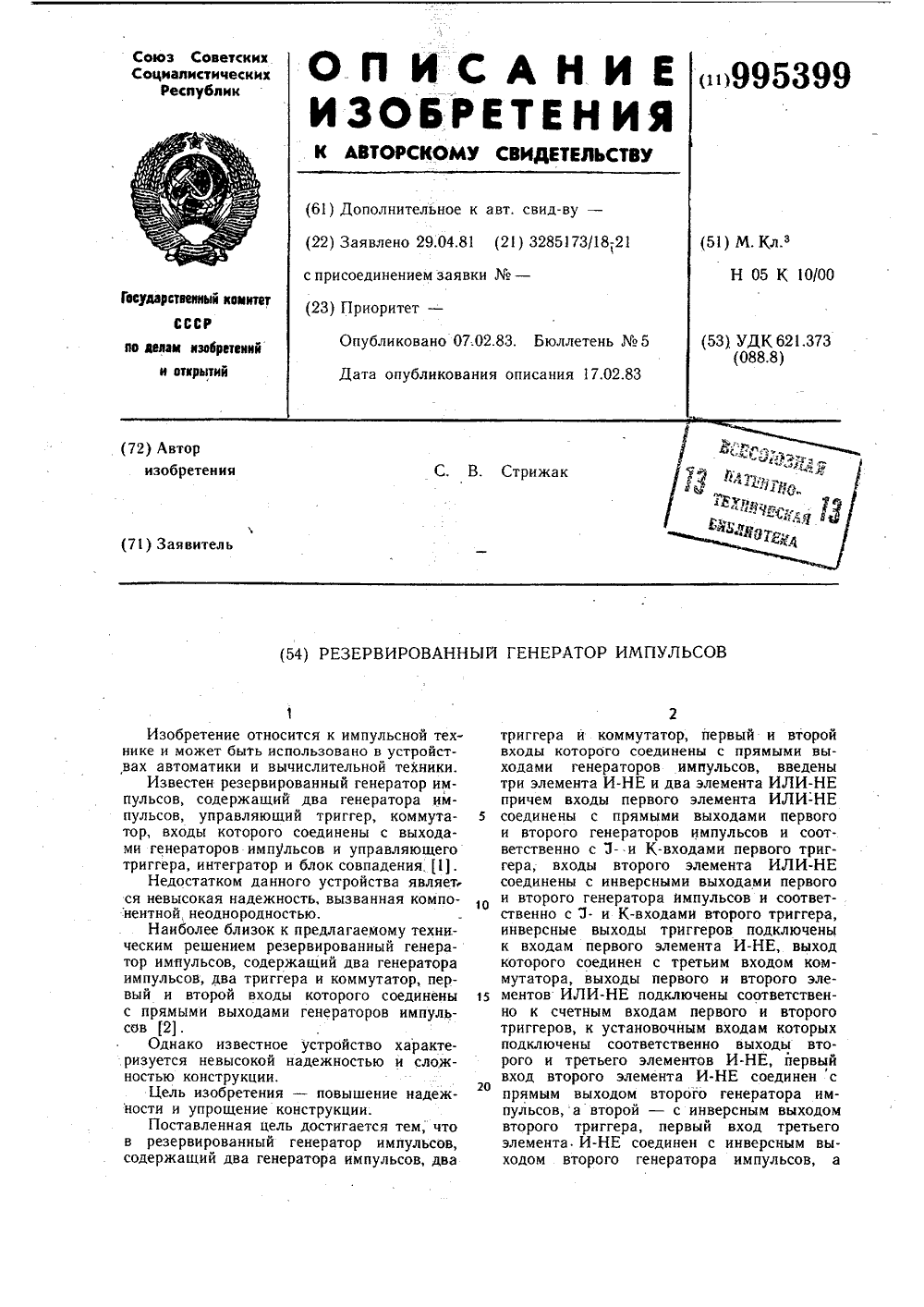

Резервированный генератор импульсов
Номер патента: 995399
Опубликовано: 07.02.1983
Автор: Стрижак
МПК: H05K 10/00
Метки: генератор, импульсов, резервированный
...генератора 1 - 2 импульсов, поступая на К-входы и установочные входы триггеров 2 - 1 и 2 - 2, стремятся установить триггеры 2 - 1 и 2 - 2 в состояние О,Если сигнал с выхода генератора 1 - 2 импульсов является опережающим по фазе, то оба триггера устанавливаются в состояние О, на их инверсных выходах появляется 1, на выходе элемента И - НЕ 4 - 1 - О, а на выходе устройства сигнал от генератора 1 - 2 импульсов. При всех других сочетаниях состояний триггеров 2 (01, 10, 11) на выходе элемента И-НЕ 4 - 1 присутствует 1 и на выход устройства коммутируется сигнал генератора 1 - 1 импульсов.Таким образом, выбор генератора, сигнал которого коммутируется на выход устройства, осуществляется автоматически и не требует цепей установки в исходное...
Контактное устройство для контроля микросхем
Номер патента: 995400
Опубликовано: 07.02.1983
Автор: Гарбузов
МПК: H05K 13/00
Метки: контактное, микросхем
...того, упор выполнен в виде закрепленного. на шайбе из ферромагнитного материала Г-образного кронштейна.На фиг. 1 показано предлагаемое устройство; на фиг. 2 - разрез А - А на фиг; 1; на фиг. 3 - вариант устройства.с упором в виде Г-образного кронштейна; на фиг. 4 - предложенное устройство в рабочем положении.Устройство содержит корпус 1, постоян.ный магнит 2, шайбу 3 из ферромагнитного материала, на которой закреплен контакт995400 3ный элемент 4. Контактный элемент 4 электрически объединен с помощью провода 5 со стержнем 6, который служит для подпайки подводящего провода 7.Постоянный магнит 2 закреплен в корпус 1 посредством скобы 8. Корпус 1 имеет выступы 9 и 10, изолирующие контактнь:й элемент 4. Устройство может быть...
Способ изготовления микросборки
Номер патента: 997268
Опубликовано: 15.02.1983
Авторы: Домбровская, Платонов
МПК: H05K 3/30
Метки: микросборки
...Ж, Раушская наб., д,4/5 филиал ППП 1 Патент, г,ужгород, ул.Проектная,4 Недостаток этого способа состоитв ограничении степени интеграции микросборок из-за того, что навесныеэлементы располагают на поверхностигибкой пленки и для их размецениятребуются значительные площади, Кроме того, отсутствие предварительнойзащиты от внешних воздействий сказывается на увеличении брака из-за случайного повреждения сложных и дефицитных активных навесных элементов 10при изготовлении микросборки,Цель изобретения - повышение степени интеграции микросборки и повышение выхода годных изделий.Поставленная цель достигается тем,15что согласно способу изготовлениямикросборки, включающему формирование пассивных элементов на жесткойи.гибкой диэлектрических...
Устройство для извлечения и установки блоков в стойку радиоаппаратуры
Номер патента: 997269
Опубликовано: 15.02.1983
Авторы: Кашеваров, Лазарев, Рахно
МПК: H05K 5/02
Метки: блоков, извлечения, радиоаппаратуры, стойку, установки
...8 содержит направляющие 22, по которым двигается блок 5 при уста новке, Штепсельные разъемы 23 установлены на задней панели блока 5 в плоскости вектора прикладываемой силы, а ответные разъемы 24 установлены в стойке 8. Необходимым условием для работы устройства является выполнение размера 6 Ъ половины длины штыря штепсельного разъема 23.Устройство работает следующим образом. 35Электронный блок 5 устанавливает" ся на направляющие 22 стойки 8 и продвигается вперед до упора штырей разъемов 23 в гнезда ответных разъемов 24, При этом штыри 11 вошли во втулки 13, Затем устанавливаются съемные упоры б и 9. Съемник 1 своими . роликами 3 и 4 вставляется н пазы 7 и 10 упоров б и 9 соответственно. При этом рукоятка 2 съемника 1 нап; равлена...
Радиоэлектронный блок
Номер патента: 997270
Опубликовано: 15.02.1983
МПК: H05K 7/02
Метки: блок, радиоэлектронный
...изобретения Радиоэлектронный блок, содержащийгибкую монтажную плату, размещеннуюна направляющих изгиба с элементаминатяжения, шарнирно соединеннымимежду собой, и механизмы регулирования натяга платы, установленные наее концах, о т л и ч а ю щ и й с ятем, что, с целью улучшения удобствэксплуатации, элементы натяженияснабжены подпружиненными фиксаторамии выполнены в виде Г-образных профилированных планок с отверстиями наодних их концах, направляющие изгибаразъемно соединены своими концамис соседними элементами натяжения вместах их шарнирного соединения,причем каждый подпружиненный Фиксатор установлен на другом конце Г-образной профилированной планки с возможностью взаимодействия с отверстиями соседней Г-образной профилированной...
Зондовое устройство для контроля электрических параметров интегральных схем
Номер патента: 999181
Опубликовано: 23.02.1983
Автор: Гончаров
МПК: H05K 1/18
Метки: зондовое, интегральных, параметров, схем, электрических
...контроля электрическихпараметров интегральных схем, снабжено шарнирно закрепленным на основаниидополнительным рычагом с пазом и штифтом, закрепленным нв подвижной головке и размещенным в пазу дополнительного рычага, взаимодействующего с роликом механизма подъема головки,На чертеже изображно предлагаемоеустройство,Зондовое устройство для контроля электрических параметров интегральных схем,содержит основание 1, ц направляющих2 которого размещена подвижная головка 3 со штифтом 4, Головка 3 снабженаупругими контактами 5, служащими дляподключения к измерительной системе,Штифт 4 размещен в пазу рычага 6, который с помощью шарнира 7 соединен соснованием 1. Рычаг 6 взаимодействуетс механизмом подъема головки, состоящим из качающегося рычага 8 с...
Ручка-съемник для выдвижения и переноски блоков
Номер патента: 999182
Опубликовано: 23.02.1983
Авторы: Градов, Гуков, Москаленко, Пшеничников
МПК: H05K 5/02
Метки: блоков, выдвижения, переноски, ручка-съемник
...она снабжена размещенными на25 боковых полках П-образной скобыподпружиненными втулками и планкой,соединяющей их между собой, причемна одной из боковых полок П-образнойскобы выполнена лыска, а пружинныйэв фиксатор размещен на одной из подпружиненных втулок с возможностью,взаимодействия с этой лыской,Источники информации,принятые во внимание при экспертизезз 1. Авторское свидетельство СССРй 752831, кл. Н 05 К 5/02, 14.07.78.2. Авторское свидетельство СССРпо заявке К 2864999, 07.01,80 (проотип). 3 99,.Съемник представляет собой П-образную. скобу 1, на боковых полках которой расположены захваты, Каждый захват выполнен в виде углубления 2 на конце скобы 1 и разъемной втулки 3 подпружиненной пружиной 4. Втулка состоит из корпуса 5 и накидной...
Взрывонепроницаемая оболочка
Номер патента: 999183
Опубликовано: 23.02.1983
Авторы: Абдуллаев, Аджигитов, Алиев, Джамалов, Понизко, Фарзане, Черников
МПК: H05K 5/06
Метки: взрывонепроницаемая, оболочка
...в шасси выполненапроточка, в которую установлен кор;пус своей открытой частью, а несущийреэьбовой стержень своим свободнымконцом разъемно соединен с дном корпуса.Кроме того, в дне корпуса выполнено отверстие, разъемное соединениесвободного конца несущего резьбовогостержня с дном корпуса выполнено ввиде закрепленного в отверстии днакорпуса ступенчатого резьбовогогнезда и установленной в ней невыпадающей гайки. Присоединительныеэлементы могут быть залиты термореактивным компаундом,8 сопрягаемых взрывонепроницаемыхсоединениях диаметральные зазоры не фдолжны превышать 0,1 мм, что такжевызывает трудности при изготовленииметаллических оболочек больших диаНа чертеже показана взрывонепроницаемая оболочка, разрез.Взрывонепроницаемая...
Полупроводниковый реверсивный преобразователь с системой воздушного естественного охлаждения
Номер патента: 999184
Опубликовано: 23.02.1983
Авторы: Колесник, Котляр, Мелешко
МПК: H05K 7/20
Метки: воздушного, естественного, охлаждения, полупроводниковый, реверсивный, системой
...с ребрами 7 охлаждения, образующие анодную и катодную группы всречно-параллельно включенных электрических мостов, Групповые охладители 3 установлены в корпусе 1 таким образом, что торцевые концы ребер 4 охлаждения и ребер 7 охлаждения индивидуальных охладителей 6 расположены в плоскостях параллельных соответствующим стенкам корпуса 1 с перфорацией 2, в одном варианте - передней 8 и задней 9 стенкам корпуса 1 или только его передней стенке 8, а в другом варианте выполнения ребер 4 и 7 охлаждения групповых и индивидуальных охладителей соответственно 3 и 6, а именно, при расположении их под углом, наклонными или перпендикулярными стенками с перфорацией могут быть нижняя 10 и верхняя 11 стенки корпуса 1. ПерВ Щ 9 форация 2 может быть...
