H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 1046990

Опубликовано: 07.10.1983

Автор: Прохоров

МПК: H05K 5/06

Метки: корпус

...дождя или мокрого снега. В этом случае влага,проникшая в щели между крышкой истеклоочистителем, замерзает и недает крышке возможности открываться.Корпус выходит из строя до тех пор,пока не растает за счет повьпаениятемпературы окружающего воздуха или 55не будет удален оператором образовавшийся лед.Пель изобретения в . повыаение на;дежности корпуса в работе.Поставленная цель достигается 60тем что корпус преимущественнодля оптических метеорологическимприборов периодического действия,содержащий установленную на кожухесо стеклом подвижную крышку кине матически соединенную с приводныммеханизмом, и элемент, очистки стек-,ла в виде эластичной пластины,шарнирно закрепленной на внутрен -ней стороне подвижной крышки, снабжен рамкой, которая...

Номер патента: 1046991

Опубликовано: 07.10.1983

Авторы: Ерастов, Попов, Сергиевский

МПК: H05K 7/12

Метки: печатных, плат, размещения, фиксации

...вариантом выполнения ее зуба; на фиг.4 - то же,с третьим вариантом выполнения ее 45зуба; на фиг.5 - то же, с четвертымвариантом выполнения ее зуба; нафиг.б - устройство н исходном положенйи; на фиг.7 - разрез А-А нафиг.б; на фиг.8 - устройство в рабочЕм положении; на Фиг.9 - разрезБ-Б на фиг.8.Устройство для размещения и Фиксации печатных плат содержит расположенные на противоположных стенках 551,корпуса 2 направляющие 3 для установки печатных плат 4 с разъемами5, подвижные прижимы, выполненныев виде установленных в одной плоскости с направляющими 3 с возможностьювозвратно-поступательного перемеще - 60ния в направлении, перпендикулярномнапранляюшим 3 зубчатых реек 6 с зубьями 7, шаг размещения которых ранен шагу размещения направляющих 3...

Номер патента: 1046992

Опубликовано: 07.10.1983

Авторы: Гондюл, Карпов

МПК: H05K 9/00

Метки: аппаратуры, корпуса, радиоэлектронной, экранирования

...с токопроводящим элементом и закрепленной контактной пружиной изогнутой Формы; на фиг.Зконтактная пружина; на Фиг.4 - тоже, другой вариант выполнения.устройство для экранированиякорпуса радиоэлектронной аппаратурысодержит экран 1, на внутренней стороне которого смонтирован токопроводящий элемент 2 с элементами 3крепления, и контактную пружину 4 б 0изогнутой формы, жестко закрепленнуюна токопроводящем элементе 2 своимиплоскими концами 5 и б, на которыхвыполнены симметричные отверстия 7,причем плоские концы 5 и б выполнены 65 р азновеликими за счет изгиба контактной пружины в плоскости А и делятего на две неравные части.Контактная пружина 4 на меньшемплоском конце 6 может иметь такжедополнительный изгиб 8 упрощающийее установку под...

Номер патента: 1046993

Опубликовано: 07.10.1983

Авторы: Калитис, Олешкевичюс

МПК: H05K 13/00

Метки: проволочных, сопротивления, элементов

...тем,1 что устройство для изготовления проволочных элементов сопротивления, 35содержащее гибочный механизм в видероликов, размещенных на качающемсярычаге, один из которых установленэксцентрично, и соединенных с приводом, снабжено дополнительными роликами, установленными на противоположном конце рычага симметрично относительно оси вращения рь 1 чага,причем ролики установлены с возможностью возвРатно-поступательного перемещения.На фиг.1 показан механизм, видв плоскости качания рычага; нафиг.2 - принципиальная конструкциягибочных роликов; на фиг.3 - то же,поперечный разрез; на фиг.4 - элемент сопротивления.Устройство состоит из неподвижных1 и 2 и годвижных 3 и 4 роликов,смонтированных в зубчатых колесах 5 и 6, связанных с другими...

Номер патента: 1050018

Опубликовано: 23.10.1983

Авторы: Городин, Курчев, Лагун

МПК: H01R 13/646, H05K 1/18

Метки: многослойных, печатных, плат, соединитель

...превышает высоты сигнальных контактов, экран выполнен в виде швеллера с упругими контактными лепестками, симметрично расположенными на противоположных полках швеллера и попарно выгнутыми навстречу друг другу, а сигнальные контакты и контакты нулевого потенциала штыревой колодки выполнены в виде цилиндрических штырей.На чертеже изображена схема предлагаемого соединителя в разомкнутом состоянии.Соединитель состоит нз гнездовой 1 и штыревой 2 колодок. В, штыревой колодке 2 расположены продольные ряды, сигналь 5 1 О 15 20 25 Зо 35 40 45 ных контактов 3, выводы 4 которых запаяны в металлизированные отверстия 5, располагающиеся в узлах. стандартной координатной сетки печатной платы 6. Между сигнальными контактами 3 расположены контакты 7...

Номер патента: 1050139

Опубликовано: 23.10.1983

Авторы: Медный, Потемин

МПК: H05K 1/02

Метки: конкретное, паянных, платах, плоских, предназначенное, размещенных, соединений

...размещены катушки .ЭОэлектромагнитов соленоидного типа,якорь которых является контактом,предназначенным для взаимодействияс паяными соединениями, и источникпитания, каждый контакт выполнен из 35двух проводников, подпружиненныхк корпусу и связанных между собойэлектрической цепью из последователь-но соединенных обмотки реле и вторичной обмотки трансФорматора, первая 4 Ообмотка которого подключена к ис"точнику питания, при этом обмоткисоленоидных электромагнитов соединены между собой последовательно, апараллельно каждой обмотке подключены замыкающие контакты реле, начало первой обмотки подключено кобщей шине устройства, а конец последней обмотки соединен с источником питания через ограничительноесопротивление и с одним входом компаратора,...

Номер патента: 1050140

Опубликовано: 23.10.1983

Авторы: Березин, Кабаков, Кандыба, Кошелев, Самохин

МПК: H05K 3/00

Метки: контактной, фотолитографии

...камерой через штуцер 3. Подложка 4 размещена на эластичной .пленке 5, закрепленной на подвижной рамке, приводимой в движение при необходимости совмещения шаблона с подложкой посредством микрометрических винтов б. Корпус 7 соединен с камерой 8 резиновой манжетой 9, герметиэярующей пространство шабВНИИПИ Заказ 8466/58Филиал ППП "Патент , г лон-подложка и позволяющей перемещать камеру 8 по трем направлениям,Штуцер 10 служит для удаления воздуха из пространства шаблон-подложка. Штуцера 11 и 12 подключаются ксистеме создания избыточного давления.Источник 13 актиничного иэлуненяярасположен над узлом совмещения йконтактирования. Устройство работает следующим образом.Откидывается крышка 2 и к ней спомощью вакуума крепится Фотошаблон1....

Номер патента: 1050141

Опубликовано: 23.10.1983

Авторы: Бережной, Меркулов, Мишанин, Нелюбин, Шигапов

МПК: H05K 3/42

Метки: диэлектрической, отверстий, подложке, формирования

...этого условия может наступить тепловой пробой, вызывающий образование некачественного отверстия из-за неоднородности материала диэлектрика.На чертеже изображена схема устройства для реализации способа. Диэлектрическая подложка 1 с намеченной координатной точкой подводится к рабочему электроду 2, включается генератор 3 факельного разряда, между рабочим электродом 2 идиэлектрической подложкой 1 самопроизвольно возникает факельный разряд, имеющий канал 4 и оболочку 5.Факельный разряд представляет собойионизированное пространство, имеющеенекоторую емкость относительна диэлектрической подложки 1. Ток, текущий с. рабочего электрода 2 череземкость, сам производит ионизациювоздуха и тем самым поддерживаетФакел, Механизм развития...

Номер патента: 1050142

Опубликовано: 23.10.1983

Авторы: Гольцов, Егунов, Новоселов, Якубович

МПК: H05K 7/02

Метки: монтажа, радиоэлектронного, узла

...масса пла"вится, при этом радиоэлементы могутсмещаться относительно своего первоначального положения. По этой причине способ непригоден при установкерадиоэлементов с зазором относительно платы,Целью изобретения является повыше"З 0ние надежности радиоэлехтронного узла путем обеспечения гарантированного зазора между корпусами радиоэлементов и печатной платой.Поставленная цель достигается тем,35что согласно способу монтажа радиоэлектронного узла, включающему установку выводов радиоэлементов в от 1тверстия печатной платы, закреплениерадиоэлементов с помощью Фиксирующей 40массы, припайку выводов радиоэлементов к печатной плате и удаление фик-,сируюцей массы, при установке радиоэлементов на плату их выводы Фиксируют с помощью эластичной...

Номер патента: 1050143

Опубликовано: 23.10.1983

Авторы: Костоусов, Романовский, Синавчиан

МПК: H05K 7/12

Метки: крепления

...печатных плат, содержащем демпфирующие узлы, каждый из которых выпол"нен в виде закрепленного на печатнойплате корпуса и подвижно установленного в корпусе компенсирующегоэлемента, одна из стенок корпуса вы"полнена наклонной, компенсирующийэлемент выполнен в виде подпружинен"ного клина, установленного с воз"можностью взаимодействия с наклонной стенкой корпуса,При этом в корпусе и в клине выполнены ответные друг. другу направляющие пазы и выступы, параллельныенаклонным поверхностям соответственно корпуса и клина.На фиг1 изображено устройстводля крепления, общий вид; на фиг.2 -узел 1 на фиг.1; на фиг.3 - сечениеА-А на фиг.2. 60В корпусе 1 радиоэлектронногоблока в направляющих 2 установленыпечатные платы 3, на каждой из которых с...

Номер патента: 1050144

Опубликовано: 23.10.1983

Авторы: Лазебный, Николаенко, Семена, Яковенко

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, радиоэлектронной, шкаф

...размещены полки б, выполненкальных полостях 9. боковых стенок Г и 5 в шахматном порядке (фиг.З). Количество стаканов, выступающихв вертихальную полость 9 боковых стенок, опрЕделяется на .основе тепло- гидравлического расчета шкафа, Внут-ренняя поверхность стенок полостей 7 полок и, стаканов 8 покрыта слоем .12 материала капиллярной структуры, например спеченным металлическим войлоком, пропитанным жидким тепло носителеМ, например дистиллированной водой;. Перед пропиткой тепло- .носителем полости 7 полок вакуумиру.ются. Охлаждаемые радиоэлектронныеблоки 13 устанавливаются между со седними полками б и прижимаются кповерхности расположенной выше негополки с помощью клина 14Радиоэлектронные блоки 13 могут контактйровать,и с обеими полками. В...

Номер патента: 1051743

Опубликовано: 30.10.1983

Авторы: Горулев, Кузовков, Мильман

МПК: H05K 1/00

Метки: контактными, многослойная, открытыми, печатная, плата, площадками

.... дополнительное сквозное окно для проволочной переглычки.Цельизобретения - повышение 50 плотности монтажа.Поставленная цель достигается тем, что в многослойной печатной плате с открытыми контактными площадками, содержащей несуцую двустороннюю плату с печатным глонтажом в виде контак" тных площадок и проводников, с обеих сторон которой размещены периферийные платы.с печатным монтажом, расположенным на их внешних поверхностях, и сквозными окнами, соответ- л 0 ствуюцими контактным плоцадкам на несущей плате, периферийные платы до- полнительно снабжены печатным монтажом, расположенным на их внутренних поверхностях, обращенных в сторону 65 несущей .платы, причем в несуцей и периферийных платах выполнены металлизированные отверстия,...

Номер патента: 1051744

Опубликовано: 30.10.1983

Авторы: Зайко, Лесли, Толчинский

МПК: H05K 1/02

Метки: гибкая, печатная, плата

...помощиадгезива и: выполнены из меди или любого другого электропроводного материала, имеющего в сечении прямоугольную форму с размерами 0,04 я 0,2 мм,расположены с зазором около 0,2 мм.Упрочняющий слой 3 .изготовлен изэмали ЭПШзеленой ТУ 6-10-1663-78, представляющей собой трехкомпонентную систему, содержащую лак наоснове эпоксидной смолы, отвердительи вазелиновое масло, смешиваете перед применением в соотношении:1:0,64:0,068,Эмаль наносят методом сеткографической печати. При нанесении эмалиостаются непокрытыми поверхности 4,предназначенные для присоединения кним выводов радиоэлементов при помощи пайки. Эмаль обволакивает токопроводящие проводники и эластичноедиэлектрическое основание со всехсторон, служит дополнительным креплением...

Номер патента: 1051745

Опубликовано: 30.10.1983

Авторы: Алексеев, Клейман, Корзин

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...большое количество элементов, шарнирно соединенных междусобой.20Наиболее близким по техническойсущности к предлагаемому являетсярадиоэлектронный блок, содержащийкорпус с разъемами, размещенные вкорпусе съемные субблоки, на лицевыхпанелях которых установлены клиновид;ные вкладыши с возможностью переме;щения в двух взаимно перпендикулярных направлениях и взаимодействияс корпусом, и элементы крепления,выполненные в виде винтов 230В укаэанном радиоэлектронномблоке не обеспечивается надежноезакрепление субблоков в корпусе.Цель изобретения. - повышение надежности крепления. 35Поставленная цель достигаетсятем, что в радиоэлектронном блоке,содержащем корпус с разъемами, размещенные в корпусе съемные субблоки сответными частями...

Номер патента: 1051746

Опубликовано: 30.10.1983

Автор: Кудинов

МПК: H05K 5/02

Метки: ручка

...правления, содержа 25 гулятора 24, Вращение от втулки б черезжиненный в осевом направпазы 9 сопряженные с выступами 11 втулкилении колпачок с У"10, передается втулке 10, Далееии колпачок с выступами, связан й 1ные с осями Р У Рчерез внутреннюю конусную повеРхегуляторов вкладыш иконусной поверхностью вкладыша 14,втулки с внутренн У Н жестко закрепленного на Оси 17,нними кон с ыми по коверхностями и вы у . Рувращение передается Оси 17 регулятоностями и выступами на наружныхцилиндрических поверхностях, причемвтулки установлены с возможн Вращение оси Регулятора 18 осу"н с возможностьюра 1взаимодействия с вкладышем и повод ществляется следующим Образом.ком, снабжена дополнительной втул Колпачок 1 перемещают вдоль осикой, размещенной...

Номер патента: 1051747

Опубликовано: 30.10.1983

Авторы: Егоров, Селивохин

МПК: H05K 5/06

Метки: ввод, герметичный

...анаэробным геРм д ) фге моввода на фиг. 2 а- в .последогерметиком с микросферами., диаметр вательность сборки гермоввода,которых составляет , - , величины0,4-0,8 в личины . В стенке 1 корпуса изделия выпол- нено сквозное отверстие 2 большегозазора.Конструктивные особенности, диаметра, чем д а р ра чем иамет токоироводящейкоторые обеспечивают надежность такот надежность тако 45 жилы 3. центрирование токопроводящейго гермоввода, следующие, жилы в отверстии стенки корпусаИспользование микросфер из влаго- . изделия достигается кольцами изнепро цни аемого материала увеличивает, влагонепроницаемого диэлектрическогопуть молекул воды при диффузии через материала 4. Внешний диаметр цколето ге метика и в сочетании с ма несколько меньше, чем...

Номер патента: 1051748

Опубликовано: 30.10.1983

Автор: Казаков

МПК: H05K 7/00

Метки: блока, корпусу, крепления, радиоэлектронного

...блока к корпусу, содер- жащее закрепляемую на блоке .вилку, шарнирно соединенную с устанавливаемой на корпусе осью, и крепежный винт, снабжено фиксатором в виде клина, при этом клин выполнен в форме трехгранной пирамиды с пазом на одной из ее граней для размещения крепежйого винта и упора с пазом треугольного профиля переменного сечения, причем клин установлен второй своей гранью с возможностью взаимодействия третьей и четвертойего граней с пазом упора, закрепляемого на корпусе.На фиг, 1 изображено устройстводля крепления блока к корпусу, общий .5 вид, на фиг, 2 - сечение А-А нафиг. 1, на фиг, 3 - вид по стрелке Бна фиг. 2,В корпусе 1 на шарнирных соединениях 2 установлен радиоэлектронный1 О блок 3, закрепляемый в рабочем положении...

Номер патента: 1051749

Опубликовано: 30.10.1983

Авторы: Грабченко, Зейков

МПК: H05K 7/12

Метки: крепления, печатных, плат

...конструкция известногоустройства недостаточно технологична, так; как для ее реализации требуется производить точную механическуюобработку и сборку направляющих.Кроме того, оно недостаточно надежно в работе, так как фиксация Г-образных рычагов осуществляется толькоза счет упругих свойств материала,из которого они выполнены,Наиболее близким к изобретениюявляется устройство для Крепленияпечатных плат, содержащее кронштейныс элементами взаимодействия с печатными платами в виде выполненных вних пазов, установленные на кронштейнах с возможностью. продольногоперемещения и поворота Г-образныеприхваты с элементами фиксации,выполненными в виде резьбовых крепежных элементов 2 .Однако конструкция данного уст- )Щойства также недостаточно...

Номер патента: 1051750

Опубликовано: 30.10.1983

Авторы: Бурыкин, Дубошин, Лосев, Мадера, Резников, Салакатов, Сафронов, Тантлевский

МПК: H05K 7/20

Метки: блок, радиоэлектронный

...с . К монтажной плите 10 субблока 13 микросхемами установленными на теп" укреплена ответная часть электричесРловых трубах, расположенных на мон- кого разъема 14 (другая часть, укрептажных платах и соединенных своими лена на корпусе блока, не показана), свободнымй концами с возможностью теп осуществляющего. электрическую связь лового контакта с теплоотводами и с между каждым субблоком 13 по блоку теплостоком 2). или с внешними устройствами. Тепло"вая связь каждого субблока 13 и тепОднако у известного радиоэлектронного блока недостаточно высокая лоотводящей плиты 2 теплостока осуб и малая плотность 4 ществляется за счет взаимного прижинадежность в работе и малая плотность 45я еплоот ,ма их боковых повеРхностей. ДлЯ обескомпоновки из-за...

Номер патента: 1051751

Опубликовано: 30.10.1983

Автор: Анисимов

МПК: H05K 10/00

Метки: аналоговое, многоканальное, резервированное

...погрешностью,Резервированный аналоговый блок 1реализует на выходе передаточнуюФункцию, определяемую выражением:иЕу)щ п-" - прп )у-Е(У 1( с Е ;при гп =0и У п .епе при(п.-е Чъ(е,; при кр М(- (1 д% пРи ,3 (11 Ю Геп с и/г где и - требуемое количество резервируемых каналов (нечетное и более 2).Значение и определяется выражением:где 4(ф) - заданное значение среднеквадратической погрешности резервируемого"го ка"нала4( ) - заданное значение результирующей среднеквадратической погрешности реэер"в ируе мой с ис темы.Из выражения (2) следует, что резервирование каналов позволяет получить на выходе резерв ирон анного ана" логового блока 1 результирующий сиг" нал с большей точностью, чем у одного канала, которая улучшается с увеличением общего...

Номер патента: 1053336

Опубликовано: 07.11.1983

Авторы: Березин, Тучинский, Шеревеня

МПК: H05K 1/00

Метки: полупроводниковых, приборов, сборки, соединительная, структура

...компенсирующих элементов, расположенных врабочей зоне, может быть В виде любой 55геометрической фигуры,. например колец, полых тонкостенных ромбов,прямоугольников,На чертеже представлена конструкция соединительной структуры,Соединительная структура состоитиз двух зон; рабочей и технологи. ческой, Соединительная структурасодержит диэлектрическую подложку 1,с токопроводящими выводами 2 (Выводы,65 находящиеся в технологической зоне,в работе готового прибора не участвуют и после монтажа кристалла ккорпусу технологическая зона удаляется),Выводы, находящиеся в рабочейзоне, состоят из внутренних концов 3,которые присоединяются к контактнымплощадкам 4 полупроводникового прибора 5, и внешних концов б, которыеприсоединяются к...

Номер патента: 1053337

Опубликовано: 07.11.1983

Авторы: Волков, Гаранин, Кудрявцев, Макаров, Павлов, Ситников

МПК: H05K 7/00

Метки: блоков, радиоэлектронных, сочленения, стойкой

...и составляет его недостатки,Цель изобретения . - повышениеудобств эксплуатации и плотностикомпоновки.Поставленная цель достигаетсятем, что в устройстве для сочленениярадиоэлектронных блоков со стойкой,содержащем устанавливаемые на каркасе стойки направляющие и разъемыс крепежными элементамй для соединения между собой их гнездовых иштыревых частей, размещаемых соответственно на каркасе стойки и накорпусах радиоэлектронных блоков,направляющие выполнены в виде трубок,один конец каждой из которых установлен с возможностью доступа к ее З 5отверстию со стороны передней частикаркаса стойки, а второй конецизогнут, и в его отверстии размещенаголовка крепежного элемента,На фиг, 1 изображено устройстводля сочленения радиоэлектронных...

Номер патента: 1053338

Опубликовано: 07.11.1983

Автор: Воронцов

МПК: H05K 7/12

Метки: блок, варианты, его, радиоэлектронный

...паза, включающего в себя прямолинейный, открытый со стороны одного из торцов печатной платы участок, сопряженныйс радиальными участками, а средства 1фиксации замкового элемента образованы вигами б -образного профиля,выполненными на стержне замковогоэлемента, расположенными в однойгеометрической плоскости с переменнымшагом не менее удвоенного минимальнодопустимого значения радиуса гибкистержня замкового элемента и установлены в радиальных участках профилированных пазов.Кроме того, окна в каждой из печатных плат выполнены в виде цилиндри" .ческого отверстия и профилированногопаза, включающего в себя прямолинейный,открытый со стороны одногоиз торцов печатной платы участок,сопряженный с радиальными участком,а средства фиксации...

Номер патента: 1053339

Опубликовано: 07.11.1983

Авторы: Зилицкий, Лукашевич, Плявинь

МПК: H05K 7/14

Метки: блоков, радиоэлектронных, размещения

...в каждойиз ячеек, возможен только со сторонызадней стенки устройства, доступ 30к которой в свою очередь, может быть.ограничен при размещении всегоустройства в помещениях малой площади, например в подвижных объектах,т,е, устройство недостаточно удобно .35.в эксплуатации,Цель изобретения - повышениеудобства его эксплуатации.Поставленная цель достигаетсятем, что в устройстве для размещения 40радиоэлектронных блоков, содержащемустановленные поэтажно один поддругим ряды ячеек, каждая из которых.. расйоложенные на двух противоположных несущих панелях ячеек, причемстороны двух других противоположных несущих панелей ячеек и задние стороны несущих панелей с направляющимиэлементами выполнены в виде Т-образных полок с отверстиями, а...

Номер патента: 1053340

Опубликовано: 07.11.1983

Автор: Краснокутский

МПК: G06F 11/20, H03K 3/011, H05K 10/00 ...

Метки: импульсов, многоканальный, резервированный, тактовых, формирователь

...в любом изканалов, приводящих к.увеличению час-тоты сигналов на выходе делителячастоты,Поставленная цель достигается тем, что в многоканальный резервированный формирователь тактовых импульсов, содержащий в каждом канале задающий генератор, подключенный ко входу делителя частоты, первый формирователь одиночного им.Пульса, выход которого соединен с выходом канала и с входом установки в ноль делителя частоты, а вход .с выходом и -входового элементаИЛИ, каждый вход которого подключен к соответствующему выходу импульсного трансформатора во всехП каналах, в каждый его каналвведены элементы И, элемент НЕ ивторой формирователь одиночногоимпульса, вход которого подключенк выходу первого формирователя0 данного канала, а выход через элемент НЕ - к...

Номер патента: 365958

Опубликовано: 07.11.1983

Авторы: Вациетис, Кольчак

МПК: H05K 1/11

Метки: печатная, плата

...в ней отверстия со стороны установки радио- элементов выполнены с сферическими фасками.На фиг, 1 изображена монтажная плата; на фиг. 2 - то же, с выводом объемного радиоэлемента.Печатная плата выполнена в виде основания 1 с отверстием 2, частиччо металлиэированным фольгой 3 печатного проводника. Отверстие со стороны установки радиоэлементов выполнено с неметаллиэированной выпуклой фаской 4, Вывод 5 объемного радиоэлемента соединен с печатным проводником, например, припоем б,Отверстия 2 могут быть изготовлены штамповкой эа один ход пуансона без какой-либо дополнительной обработки путем применения штампа, у которого пуансоны выполнены с закРедактор З.Ьородкина Техре ругленными кромками, а размеры отверстия в матрице превышают...

Номер патента: 1054929

Опубликовано: 15.11.1983

Авторы: Газаров, Гусев, Лобенцов, Шлыков

МПК: H05K 1/11

Метки: блок, радиоэлектронный

...установка наборапараллельно расположенных плат и ихсоединение между собой и с ортогонально расположенными объединительными45 платами; на фиг 2 и 3 - предлагаемое устройство, разрезвариантывыполнения),Радиоэлектронный блок для соединения параллельно расположенных печатных плат с перпендикулярно расположенным по отношению к ним объединительными контактными платами фиг Цсодержит контактные элементы 1, размещенные на упругих О -образных перемычках 2, концы которых соединеныс параллельно расположенными печатными платами 3, ответные контактные элементы 4, расположенные нагибкой изоляционной монтажной плате 5 Контактные элементы 4 включа 60 ют печатные контактные площадки б сметаллизированными отверстиями 7,заполненными припоем 8, при...

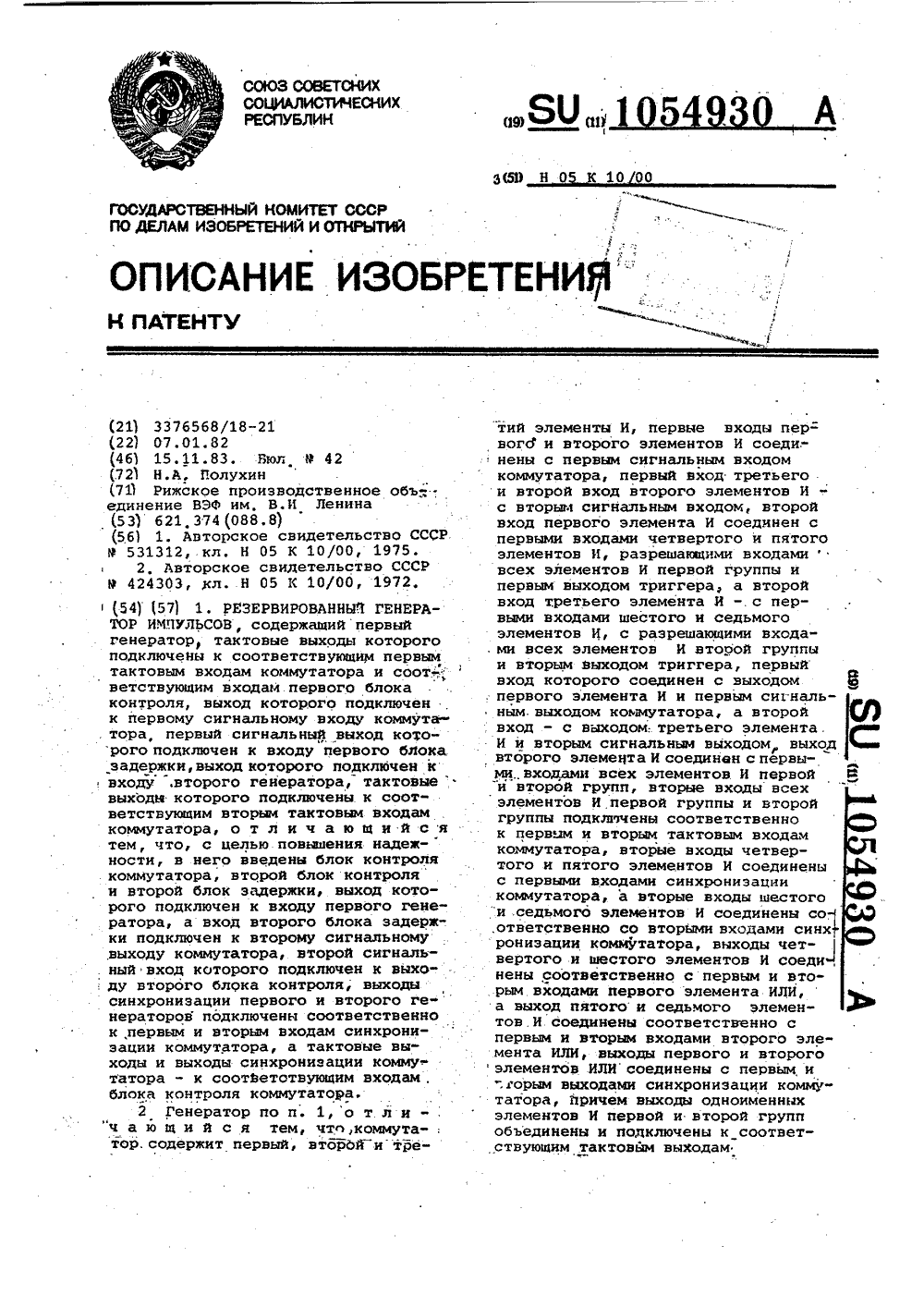

Номер патента: 1054930

Опубликовано: 15.11.1983

Автор: Полухин

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...элементе ИЛИ 29 Входыпервого элемента 21 ИЛИ годключенык первым тактовым входам блока, авходы второго элемента 22 ИЛИ - ковторым входам Входы счетного триггера 23 соедийены со входами синхронизации блока, а выход второго триггера 28 с выходом блокаГенераторы (Фиг 3) состоят иззадающего генератора 30, формировапервым сигнальным входом коммутатора, первый вход третьего и второйвход второго элемента И - с вторымсигнальным входом, второй вход первоГо элемента И соединен с первымивходамц четвертого и пятого элементов И, разрешающими входами всехэлементов И первой группы и первымвыходом триггера, а второй входтретьего элемента И - с первымивходами шестого и седьмого элементов И, с разрешающими входами всехэлементов И второй группы.и...

Номер патента: 1056474

Опубликовано: 23.11.1983

Авторы: Айзенштейн, Ващурин, Мажорин, Скородько

МПК: H05K 7/20

Метки: охлаждения, радиатор, радиоэлектронных, элементов

...конструкции,Поставленная цель достигается за счет того, что в радиаторе для охлаждения радиоэлектронных элементов, содержащем основание с обечайкой, выполненной в виде пересекающихся между собой ребер, образующих сквозные каналы охлаждения,40 по периметру обечайки поперек ее ребрам выполнен, по крайней мере, один паэ, сообщающийся со сквозными каналами охлаждения и разделяющий их.На фиг. 1 изображен радиатор для45 радиоэлектронных элементов, общий вид (1 вариант): на фиг. 2 - вид Ана фиг. 1: 2на фиг. 3 - радиатор, общий вид (11 ва:риант) на фиг. 4 - вид Б на фиг. 3.Радиатор содержит основание 1 с обечайкой, выполненной в виде пересекающихся между собой радиальных ребер 2 иконцентрических ребер 3 и 4, образующихсквозные каналы...

Номер патента: 1056483

Опубликовано: 23.11.1983

Авторы: Веревкин, Земченков, Ионов, Стрельцов, Цыпленков, Шибаев

МПК: H05K 3/30

Метки: монтажной, платы

...монтажа.Наиболее близким по технической сущности к изобретению является способ выполнения проводного монтажа, заключающийся впрокладке изолированного провода на диэлект.рическом основании в соответствии с топологией рисунка платы,прижатии и присоединении провода к соответствующим печатнымконтактным площадкам и обрезке провода вконце каждой электрической цепи. При этом,после прокладки по поверхности платы провод за.чищают от изоляции, обслуживают зачищенный10 участок, подают провод в зону присоединения к контактной площадке, прижимают и припаива ют половину эачищенной длины провода к контактной площадке, а в конце электрической цепи после припаивания отрезают провод.ник от провода на контактной площадке по середине зачищенного и...
