Резервированный генератор импульсов

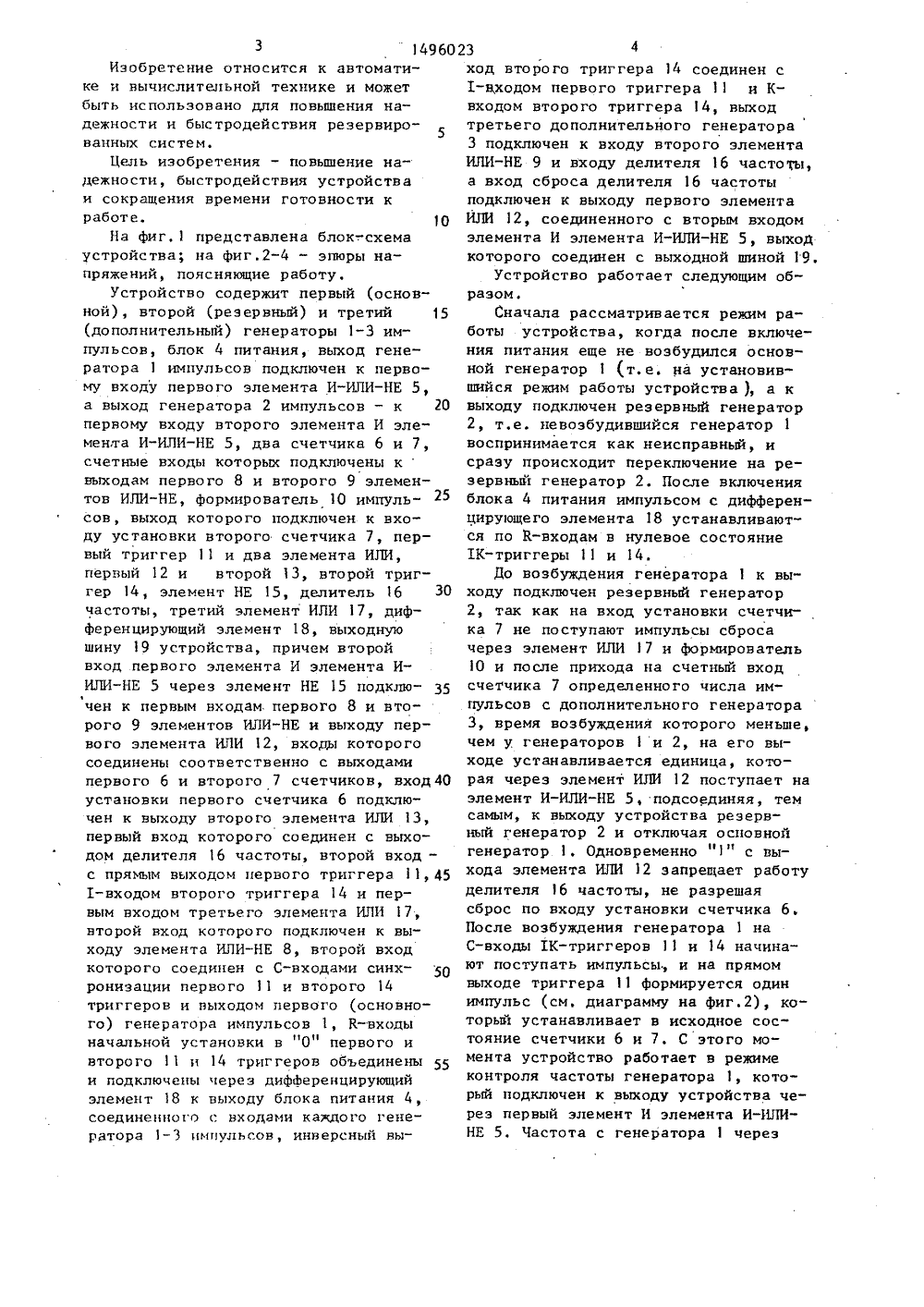

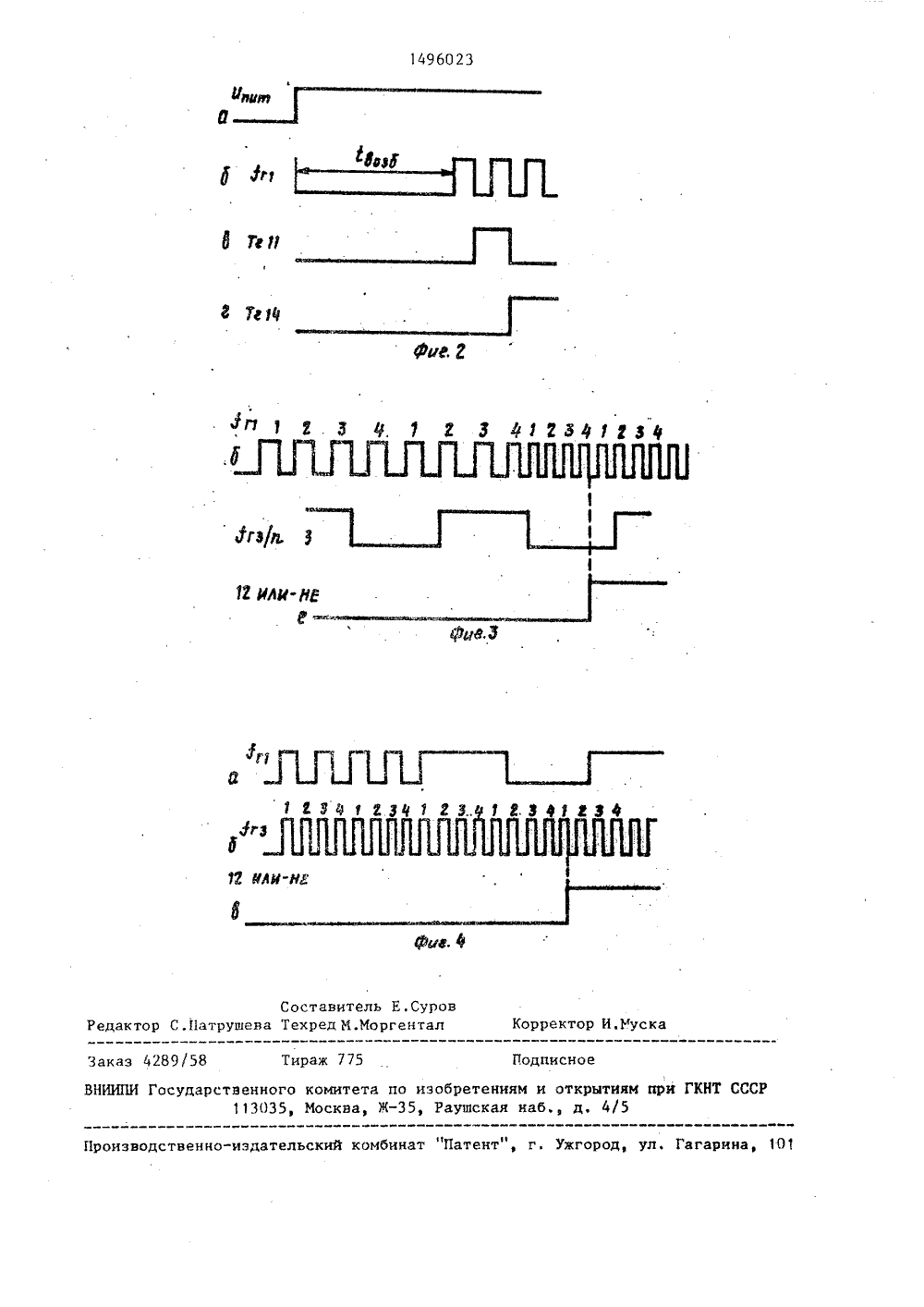

) (1 0 1)4 Н 0 ОО,НО 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТпО иэОБРетениям и ОтиРытиямпРи Гннт сссР ИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ Сви ельст 10/00 Н Авт.07.89. Бюл. УС.Спиридонов1. 373 (088.8)торское свидет4, кл. Н 05 К3 К 3/02, 1977рское свидетел5, кл. Н 05 К ти автоматики и вычислительной техники и может быть использовано для повышения надежности и быстродействия резервированных систем. Целью изобретения является повышение надежнос.ти, быстродействия генератора и сокращение времени готовности к работе. Резервированный генератор импульсов содержит генераторы 1-3 импульсов, блок 4 питания, элемент И-ИЛИ-НЕ 5, два счетчика 6, 7, элементы ИЛИ-НЕ 8, 9, формирователь 1 О импульсов, триггер 11, элементы ИЛИ 12, 13.3 14960Изобретение относится к автоматике и вычислительной технике и может быть использовано для повышения надежности и быстродействия резервиро 5 ванных систем.Цель изобретения - повышение надежности, быстродействия устройства и сокращения времени готовности к работе. 10На фиг. представлена блок-.схема устройства; на фиг.2-4 - эпюры напряжений, поясняющие работу.Устройство содержит первый (основной), второй (резервный) и третий 5 (дополнительный) генераторы 1-3 импульсов, блок 4 питания, выход генератора 1 импульсов подключен к первому входу первого элемента И-ИЛИ-НЕ 5, а выход генератора 2 импульсов - к 20 первому входу второго элемента И элемента И-ИЛИ-НЕ 5, два счетчика б и 7, счетные входы которых подключены квыходам первого 8 и второго 9 элементов ИЛИ-НЕ, формирователь 10 импульсов, выход которого подключен к входу установки второго счетчика 7, первый триггер 11 и два элемента ИЛИ, первый 12 и второй 13, второй триггер 14, элемент НЕ 15, делитель 16 30 частоты, третий элемент ИЛИ 17, дифференцирующий элемент 18, выходную шину 19 устройства, причем второй вход первого элемента И элемента ИИЛИ-НЕ 5 через элемент НЕ 15 подключен к первым входам первого 8 и вто" рого 9 элементов ИЛИ-НЕ и выходу первого элемента ИЛИ 12, входы которого соединены соответственно с выходами первого б и второго 7 счетчиков, вход 40 установки первого счетчика 6 подключен к выходу второго элемента ИЛИ 13, первый вход которого соединен с выходом делителя 16 частоты, второй вход - с прямым выходом первого триггера 1, 45 1-входом второго триггера 14 и первым входом третьего элемента ИЛИ 17, второй вход которого подключен к выходу элемента ИЛИ-НЕ 8, второй вход которого соединен с С-входами синхронизации первого 11 и второго 14 триггеров и выходом первого (основного) генератора импульсов 1, В.-входы начальной установки в 0 первого и второго 11 и 14 триггеров объединены 55 и подключены через дифференцирующий элемент 18 к выходу блока питания 4, соединенного с входами каждого генератора 1-3 импульсов, инверсный вы 23 4ход второго триггера 14 соединен с 1-входом первого триггера 11 и К- входом второго триггера 14, выход третьего дополнительного генератора 3 подключен к входу второго элемента ИЛИ-НЕ 9 и входу делителя 16 частоты, а вход сброса делителя 16 частоты подключен к выходу первого элемента ИЛИ 12, соединенного с вторым входом элемента И элемента И-ИЛИ-НЕ 5, выход которого соединен с выходной шиной 19.Устройство работает следующим образом.Сначала рассматривается режим работы устройства, когда после включения питания еще не возбудился основной генератор 1 (т. е. на установившийся режим работы устройства ), а к выходу подключен резервный генератор 2, т,е. невозбудившийся генератор 1 воспринимается как неисправный, и сразу происходит переключение на резервный генератор 2. После включения блока 4 питания импульсом с дифференцирующего элемента 18 устанавливаются по К-входам в нулевое состояние 1 К-триггеры 11 и 14.До возбуждения генератора 1 к выходу подключен резервный генератор 2, так как на вход установки счетчика 7 не поступают импульсы сброса через элемент ИЛИ 17 и формирователь 10 и после прихода на счетный вход счетчика 7 определенного числа импульсов с дополнительного генератора 3, время возбуждения которого меньше, чем у генераторови 2, на его выходе устанавливается единица, которая через элемент ИЛИ 12 поступает на элемент И-ИЛИ-НЕ 5, подсоединяя, тем самым, к выходу устройства резервный генератор 2 и отключая основной генератор 1, Одновременно "1" с выхода элемента ИЛИ 12 запрещает работу делителя 16 частоты, не разрешая сброс по входу установки счетчика 6. После возбуждения генератора 1 на С-входы 1 К-триггеров 11 и 14 начинают поступать импульсы, и на прямом выходе триггера 11 формируется один импульс (см, диаграмму на фиг.2), который устанавливает в исходное состояние счетчики 6 и 7. С этого момента устройство работает в режиме контроля частоты генератора 1, который подключен к выходу устройства через первый элемент И элемента И-ИЛИ" НЕ 5. Частота с генератора 1 через5 14960элемент ИЛИ-НЕ 8 поступает также насчетный вход счетчика 6, на вход начальной установки которого поступаетчастота Е /и с делителя 6, и принормальной работе генераторана вы 5ходе счетчика 6 присутствует "О".Происходит контроль частоты Г , поверхнему пределу (фиг.3) .В случае увеличения частоты генератора 1 больше определенного порога,который определяется выходом соответствующего разряда счетчика 6 и значением частоты Е /и, в счетчик 6 между импульсами сброса записывается такое количество импульсов с генератора 1, что на выходе счетчика 6 выставляется логическая "1", котораячерез элемент ИЛИ 12 устананлинаетустройство в режим, при котором на 20выход устройства поступает частотас генератора 2, а входы счетчиков 6и 7 заблокированы.Аналогичная ситуация возникает ив случае уменьшения частоты генератора 1 до определенного нижнего лорога, В случае уменьшения частоты Есигнал на переключение генераторовпоступает с выхода счетчика 7, насчетный вход которого поступает частота Е , а на вход установки поступает частота Е , ,фиг.4) . При этомлогическая "1" выставляется на выходе счетчика 7, которая также устанавливает устройство в режим, при котором на выход устройства поступаетчастота с генератора 2 через второйэлемент И элемента И-ИЛИ-НЕ 5, Дпяустайовки устройства в исходное состояние необходимо выключить и снова 40включить блок питания,В случае единичного отказа любогоиз элементов устройства, кроме выходного элемента И-ИЛИ-НЕ 5 и элементаНЕ 5, на выходе устройства всегдаприсутствует частота либо с генератора 1, либо с резервного генератора 2,Формула изобретеиия50Резервированный генератор импульсов, содержащий три генератора импульсов, выход первого из которых подключен к первому входу первого 23 6элемента И элемента И-ИЛИ-НЕ, а выход второго - к первому входу второго элемента И элемента И-ИЛИ-НЕ, два счетчика, счетные входы которых подключены соответственно к выходам первого и второго элементов ИЛИ-НЕ, формирователь импульсов, выход которого подключен к входу установки второго счетчика, блок питания, первый триггер, два элемента ИЛИ и выходную шину, отличающийся тем, что, с целью повышения надежности и быстродействия генератора и сокращения времени готовности к работе, введены нторой триггер, элемент НЕ, делитель частоты, третий элемент ИЛИ и диф 4 еренцирующий элемент, причем второй вход первого элемента И элемента И-ИЛИ-НЕ через элемент НЕ подключен к первым входам первого и второго элементов ИЛИ-НЕ и выходу первого элемента ИЛИ, входы которого соединены соответственно с выходами первого и нторого счетчиков, вход установки первого счетчика подключен к выходу второго элемента ИЛИ, первый вход которого соединен с выходом делителя частоты, второй вход - с пря,мым выходом первого триггера, соединенным с 3-входом второго триггера и первым входом третьего элемента ИЛИ, второй вход которого подключен к выходу первого элемента ИЛИ-НЕ,второй вход последнего соединен с С-входами синхронизации первого и второго триггеров и выходом первого генератора импульсов, К-входы начальной установки в "О" первого и второго триггеров объединены и подключены через дифференцирующий элемент к выходу блока питания, соединенного с входами каждого генератора импульсов, инверсный выход второго триггера подключен к Л-входу первого триггера и К-входу второго триггера, выход третьего генератора соединен с входом второго элемента ИЛИ-НЕ и входом делителя частоты, а вход сброса делителя частоты подключен к выходу пер-. вого элемента ИЛИ, соединенного с вторым входом второго элемента И эле" мента И-ИЛИ-НЕ, выход которого соединен с выходной шиной.1496023 ЮЛЮ-Ю Составитель Е,СуровС,Патрушева Техред И.Моргентал Ред ектор И,1 фус ям при ГКНТ СС ВНИИПИ Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 289/58 Тираж 775 Государственного комитета по 113035, Москва, Я
