H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 746975

Опубликовано: 23.07.1980

Авторы: Белясников, Свердлов, Худяев

МПК: H05K 10/00

Метки: генератор, резервированный

...с генератора 1 поступаетна Фазовращатель 2, с выхода фазовращателя на первый вход фазового детектора 10, на второй вход которого подается сигнал с коммутатора б. Есливсе три канала исправны, то с мажоритарного элемента на коммутаторы поступают соответствующие сигналы (например, логические единицы) и коммутаторы пропускают сигналы таким образом, что образуется система подстройки частоты..Когда наступает момент подстрой ки частоты, который определяется времязадающей цепью 5, счетчик 4 управления начинает работу и через управляющие ключи 3 изменяет с помощьюФазовращателя 2 фазу сигнала, до тех 45 пор, пока детектор 7 обнаружениянуля фазы не зафиксирует на первомвыходе фазового детектора 10 совпадение сигналов, после чего детектор7...

Номер патента: 746976

Опубликовано: 23.07.1980

Авторы: Камчугов, Свердлова, Семенов

МПК: H05K 13/02

Метки: кассета

...перемещения по направлениюдиагоналей отверстий. На фиг. 1 изображена кассета, общий вид; на фиг. 2 - разрез А-А фиг. 1; на Фиг. 3 - 5 - перфорированные держатели, на Фиг. 6 - кассета со сдвинутыми держателями.Кассета содержит стойки 1 с установленными на них перфорированными держателями 2 и 3 с перфорацией в виде прямоугольных отверстий "а", а на держателе 4 выполнены пазы "б", ориентированные по диагонали отверстий "а", втулки 5, гайки б и фиксирующие винты 7.Для транспортировки цилиндрических конденсаторов держатели 2 и 3, имеющие отверстия со стороной, равной диаметру конденсатора, совмещены, а вйводы конденсаторов Фиксируются в диагональных пазах ",б" держателя 4. Если диаметр конденсатора меньше стороны прямоугольного...

Номер патента: 746977

Опубликовано: 23.07.1980

Авторы: Аввакумов, Иванов, Парута, Скалецкий

МПК: H05K 13/02

Метки: захват, магнитный

...фиг. 2 иллюстрирует работу изобретения,На чертежах изображен магнитный захват, состоящий из корпуса 1, закрытого с обоих концов наконечниками 2 иэ магнитного мягкого материала. Наконечники соединены стержнем 3 на которОм установлена скользящая втулка 4 с полостью 5 и нажимной кнопкой 6. В полости 5 установлена746977 пружина 7, жестко соединенная состержнем в позиции 8. В корпусе имеется прорезь 9, в которой размещенанажимная кнопка б, На концах втулкизакреплены магниты 10 и 1 1, выполненные в виде кольца, рассчитанные надетали разного веса. Магниты И пружи-ны могут быть сменными, положение ихмдйет рй"7 лйоваться так,- что диапазон весов п ремещаемых деталей доста.точно широк.Магнитный захват работает следующим образом захват одним...

Номер патента: 746978

Опубликовано: 23.07.1980

Авторы: Буданов, Гуревич, Косетко, Кузнецов, Шафеев, Щеголев

МПК: H05K 13/06

Метки: монтажа, монтажной, плате, проводов

...часть 8 и полую иглу 7. Послеподачи провода механизмом 5 отрезаютпровод. Поднимают крепежную головкув"верхнее"положение, причем при выходе полой иглой 7 из механизма 11 последний захватывает провод, после че- го крепежная головка б перемещаетсявВерх относительно провода. Послеприхода крепежной головки б в верхнее положение в лолой игле 7 остается конец провода. Механизмом 12 :зажимают провод под полой иглой над монтажной платой с усилием, превышающим усилие захвата провода механиз-, мом 11 захвата провода. Механизм 5 отрезки возвращают в исходное положение. Двухкоординатным столом 9 перемещают монтажную плату 10 так, чтобы вторая точка соединения находилась под полой иглой 7. При этом провод 3 перетягивают иэ первой точки. После этого...

Номер патента: 746979

Опубликовано: 23.07.1980

Авторы: Круглов, Пекурин, Роменский, Федосеев, Филимонов, Шафранский, Шитов

МПК: H05K 13/06

Метки: жгутов

...Узел 20 пе- . реноса сменных механизмов 5 развора- чивается на определенный угол, захватывает бункер 21 с опорными штырями и переносит его из сектора 6 в приемный механизм 22 для установки сменных механизмов 5 подачи опорных штырей и провода, смонтированный на основной каретке 2,Основная каретка 2 перемещается по координатам по заданной программе, а механизм для установки сменных. механизмов под действием привода 23 устайавливает опорные штыри в перфорацииПо окончании установки штырей 19 в эаданньйс точках панели основная каретка 2 перемещается в точку рядом с сектором, бункер 21 для опорных штырей возвращается в сектор б, а вместо него в приемный механизм устанавливается сменный механизм 5 подачи провода с проводом требуемой расцветки...

Номер патента: 746980

Опубликовано: 23.07.1980

Авторы: Вулла, Дешенко, Костин, Рогожкин

МПК: H05K 13/06

Метки: контактные, накрутки, провода, штыри

...стержнем 17, нв который навернут лимб 18. В пазу кронштейна 10 жестко установлен упор 19, ниже каналов 20,Устройство работает следующим образом.Оператор пропускает конец провода через каналы 20, полый вал 4, пружину 7, каналы А и Б шпинделя 5, и провод выходит наружу. Затем устройство746980 Формула изобретения Фиг Е скаэ 3978/55 Тираж одписно Фил ая, 4 Пате Про г. Ужг устанавливают осевым каналом в шпинделя 5 на монтируемый штырь и включают привод 1. При этом крутящий момейт через зубчатые колеса 2, 3 и вал 4 передается шпинделю 5 и начинается процесс накрутки провода на монтажный штырь. Одновременно с включением привода 1 включается электромагнит 14, что вызываетперемещение якоря 13, в пазу которого находится поджатый втулкой 15...

Номер патента: 750764

Опубликовано: 23.07.1980

Авторы: Вильчинский, Пономарев

МПК: H05K 3/12

Метки: двусторонней, печати, сеточнографической

...выполнен в виде многозаходного ходового винта с правой и левой резьбой, снабженного ограничителем перемещения, снаб. жено установленными ка подвижных рамах трафаретов плитами с окнами и прижимами и оптической системой контроля совмещения трафаретов, закрепленной на направляющих колоннах, причем механизмы перемещения рам расположены на плитах и каждый из них снаб. жен толкателем.На фиг. 1 показан общий вид устройства; на фиг. 2 - плита с трафаретной рамой и трафаретом; на фиг, 3 - механизм переме. щения трафаретов в разрезе.Устройство содержит сварную станину 1, на которой размещены направляющие 2,3 и вертикальные колонны 4. На направляющих 2 и 3 установлены подвижные рамы 5 для крепления трафаретов, имеющие возмож7507644крепят...

Номер патента: 750765

Опубликовано: 23.07.1980

Автор: Зинин

МПК: H05K 7/00

Метки: прибор, радиоэлектронный

...меж. 2ду собой посредством соединительных колодок, установленных на боковых стенках каждого блока, а выходные разъемы размещены на задних стенках упомянутых блоков,На фиг. 1 изображен радиоэлектронный при.бор, общий вид; на фиг. 2 - вид по стрелкеА на фиг. 1; на фиг. 3 - вид по стрелке Бна фиг. 2,Радиоэлектронный прибор содержит радиоэлектронные блоки, состоящие из блока 1питания и шести блоков 2 усилителей. Электри.ческое соединение между блоками осуществляется с помощью электрических соединительныхколодок 3 и 4, расположенных на боковыхповерхностях блоков и направляющих штырей5, которые предохраняют колодки от механических повреждений.Радиоэлектронные блоки размещены в каркасевыполненном в виде планок 6 с винта.ми 7,...

Номер патента: 750766

Опубликовано: 23.07.1980

Авторы: Васильев, Полярная

МПК: H05K 7/14

Метки: поворота, угла, фиксации

...лыску 11, предохраняющую его от поворота на оси 1, выступ12, профильную канавку 5, взаимодействующую с двумя пальцами 10 втулки 8, размещенной соосно с неподвижным упором 2 иподпружиненным стаканом 3, имеющие возможность поворота относительно оси 1 и снабженной двумя ручками-ограничителями 9, ограничиваюшими ее поворот.В исходном положении (см. фиг. 2) выступ 12 подпружиненного стакана 3 прижатпружиной 4 к выступу 6 шасси 7, при этом 4возможны два (в зависимости от предыдущего поворота) положения втулки 8, а значит и его пальцев 10 (см. фиг. 6 положение 1 или Н) и ручек 9, второе иэ которых показано на фиг, 2 пунктиром.Принцип работы устройства фиксации заключается в следующем.При повороте шасси 7, например, против часовой стрелки на...

Номер патента: 750767

Опубликовано: 23.07.1980

Авторы: Гурьев, Киселев, Сулимов, Харламов, Чукин, Якушкин

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, радиоэлектронной, шкаф

...корпус 1 с аппаратурой 2, блок 3 вентиляции, съемные воздухо.жидкостные теп. лообменники 4, выполненные в виде кассет. ных модулей, и установленные в дополнительных направляющих 5, закрепленных на внешних сторонах боковых стенок шкафа, и гид. равлические разъемы 6, размещенные на лицевых сторонах теплообменников 4.Корпус 1 с радиоэлектронной аппаратурой 2, блок 3 вентиляции и теплообменники 4 соединены между собой последовательно так, что образуется замкнутый контур с принудительной вентиляцией. Шкаф работает следующим образом.Одновременно с включением рздиоэлектрон. ной аппаратуры включается блок 3 вентиляции, который вытягивает нагреваемый от ра. диоэлектронной аппаратуры воздух яз шкафа и направляет его в теплообменник 4. Нагретый...

Номер патента: 750768

Опубликовано: 23.07.1980

Авторы: Клокотов, Курдасов, Марков, Прокопьев, Пряхин, Шустров

МПК: H05K 13/02

Метки: захвата, перемещения, печатных, плат

...используется жидкий флюс,На фиг, 1 изображено устройство в разрезе ври его приближении к печатной плате; на фиг. 2 - устройство в момент захвата платы; на фиг. 3 - вариант выполнения рычага привзаимодействии с торцом платы; на фиг. 4 - вариант выполнения рычага при отсутствии отверстий в платеУстройство для перемещения и флюсованиянечашых плат содержит корпус 1, в которомвыполнены каналы 2 и 3 для подвода жидкмо флюса, В корпусе 1 со стороны рабочейповерхности 4 выполнен паз 5, а в нем наоси б установлен рычаг 7, у которого одноплечо соединено с пружиной 8, а другое выступает из паза 5 за рабочую поверхность 4корпуса 1 и контактирует с печатной платой 9.Устройство работает следующим образом.При приближении устройства к стопе печатных...

Номер патента: 750769

Опубликовано: 23.07.1980

Авторы: Морозов, Филошин, Фрадкин, Чередеев

МПК: H05K 13/02

Метки: микросхем, транспортировки

...2 - разрез А - Ана фиг. 1; на фиг. 3 - взаимное положениеэлементов устройства в процессе работы,Устройство имеет основание 1 и централь.ную стойку 2. На стойке закреплен барабан 3,по окружности которого размещены накопители 4 для кассет 5. Причем кожуха 6 кассет 5остаются в верхней части накопителя 4 и удерживаются там посредством упоров 7, а в нижнюю часть накопителя опускаются сами кассет5 с микросхемами 8.Кассеты выполнены с горизонтальными перегородками 9, образующими ячейки для размещения микросхем 8 в горизонтальном положении, Положение кассеты фиксируется подпружипенным рычагом 10, закрепленным на барабане3, Рычаг 10 сверху имеет горизонтальный учас.ток, который упирается в перегородку 9 и фик.25сирует положение кассеты по...

Номер патента: 752829

Опубликовано: 30.07.1980

Авторы: Букин, Дегтярев, Ильящук, Мацюк

МПК: H05K 3/18

Метки: металлизации, отверстий, печатных, плат, химической

...держатели печатных плат размещены в кассете по окружности с возможностью образования многогранного цилиндра при установке печатных плат в кассету.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - ванна в разрезе с приводом вращения кассеты.Устройство содержит основание 1 с направляющей 2 для перемещения автооператора 3. На основании расположены кольцевые ванны 4, каждая из которых снабжена приводом 5 вращения кассеты 6, выполненной в виде многогранного кольца, гранями которого являются держатели печатных плат 7. Привод 5 вращения кассеты 6 содержит стыковочный узел 8 для крепления кассеты 6, электродвигатель 9, клиноременную передачу 10 и редуктор 11. Стыковочный узел 8 включает в себя фланец 12 с...

Номер патента: 752830

Опубликовано: 30.07.1980

Автор: Курин

МПК: H05K 5/00

Метки: направляющая, телескопическая

...звена 1. ЗОСтопор 7 состоит иэ вертикальнойпланки 8 с закрепленными на ней тремяцилиндрическими фиксаторами 9 (по числу фиксируемых подвижных звеньев) игоризонтальной планкой 10 с язычком.Стопор б - аналогичной конструкции.Каждый из стопоров подпружиненпружиной скручивания 11, установленной на оси 12, которая закреплена навертикальной стенке промежуточногозвена 1. 40На звеньях 2-5 на внутренних поверхностях стенок установлены упоры13 с направляющими скосами и пазамидля западания цилиндрических фиксаторов 9 и упоры 14 для отвода стопора 6.45На несущих звеньях 4 и 5 вь 1 полненопо две группы крепежных отверстий 15,Телескопическая направляющая работает следующим образом.Несущее звено 2 неподвижно крепится на стенке приборного корпуса,...

Номер патента: 752831

Опубликовано: 30.07.1980

Авторы: Безменов, Крючков

МПК: H05K 5/02

Метки: ручка-съемник

...пазами 2, ограничителями 3, направляющими 4 и гнездами 5, планку б с отверстиями 7, захватами 8 и шрифтом 9, рычаг 10 с осью 11, пру. жину 12.Планка б установлена в направляющих пазах 2 скобы 1 и имеет контакт с пружиной 12 и рычагом 10. Отверстия 7 и захваты 8 в планке б смещены относительно друг друга на величину хода. Скоба 1 имеет ограничители 3 в виде упоров, которые обеспечивают два состояния ручки-съемника: исходное (фиг, 3) и рабочее (фиг. 4). В исходном состоянии детали 13удерживаются в съемнике, а в рабочемосвобождены. Ручка-съемник работает следующим образом,Для захвата ручка-съемник базируется относительно деталей 13 по направляющим 4.С помощью рычага 10 планка б до упора перемещается относительно ско";пчаз 4767 2 13...

Номер патента: 752832

Опубликовано: 30.07.1980

Авторы: Вальков, Копп, Крисько, Макаров, Обуховский, Патрусов

МПК: H05K 7/00

Метки: приборная, стойка

...охлаждающей жидкости от магистрали (не показана), в другой опоре - проход б для отвода охлаждающей жидкости.Каждая полая полка выполнена в виде рамки 7 с диагональными полыми ребрами 8 и 9, каждая рамка выполнена из двух симметричных частей 10 и 11, стыкующихся по плоскости 12.В стыкующихся плоскостях имеются симметричные дугообразные канавки 13, образующие при стыковке по плоскости 12 и уплотнении, например, склеиванием, каналы 14 для прохода охлаждающей жидкости.Устройство работает следующим образом.Полые полки 4 являются элеМентами жесткости и соединяют стенки корпуса 1 приборной стойки, придают ему жесткость и формируют уровни (этажи) приборной стойки. Размещенные на этажах радиоэлектронные приборы и блоки (не показаны) выделяют...

Номер патента: 752833

Опубликовано: 30.07.1980

Авторы: Вогулкин, Узлов

МПК: H05K 7/14

Метки: блоков, закрепления, поворотных, подключения, съемных

...из стативных 4 и блочных 5 частей.Жгуты б блочных частей 5 разъемов выложены в горизонтальной плоскости в 5-образной форме, а центр вертикального участка 7 жгута б совпадает с центром поворота блока 3 и при повороте его при состыкованных частях разъема испытывает лишь закручиваю-, щее усилие.Вертикальный участок 7 жгута б для облегчения работы его при закручивании не имеет обнязки, а 5-образная форма его служит для компенсации некоторого изменения длины жгута при врубании разъема.Блочные части 5 разъемов снабжены ручками 8 н форме прямоугольного кольца. Ручка 8 изготонлена из упругой пластмассы и снабжена нтулкой 9, которую делит на две части разрез, Ручка 8 разрезом надевается на жгут б и при закреплении ее прижимает распаечный конец...

Номер патента: 752834

Опубликовано: 30.07.1980

Авторы: Дербенев, Меновщиков

МПК: H05K 7/18

Метки: аппаратуры, блоков, корпус, радиоэлектронной

...на фиг. 4 угловой профильКорпус содержит уголковые соединители 1, консоли 2, в углах 3 уголковых соединителей выполнены выступы 4со скошенными продольными кромками 5, под углом, например, 45 О, вовнутрь угловой профиль б с продольными пазами 7 на вонцах со скошенными внутренними стенками, глубина которых равна длине выступов 4 Р, а сечейие соответствует сечению выступов 4, и обшивку 8. На консолях 2 и на концах углового профиля б вскрыты отверстия 9 и 10, которые при сборке каркаса должны соответственно совпадать.При сборке каркас-корпуса угловые профили б нанизывают на консоли 2 угловых соединителей 1, совмещая при этом пазы 7 с выступами 4, благодаря чему каркас легко собирается без применения крепежных деталей, при этом...

Номер патента: 752835

Опубликовано: 30.07.1980

Автор: Шахнович

МПК: H05K 7/20

Метки: аппаратуры, блок, радиоэлектронной

...поджатия.На фиг. 1 показан блок радиоэлектронной аппаратуры, общий вид; на фиг. 2 - то же, вид на узел подачи хладагента.Блок радиоэлектронной аппаратуры содержит корпус 1, в нижней части которого на шасси 2 смонтированы штепсельные разъемы (не показаны), ответные части 3 которых укреплены на платах 4 с электрорадпоэлементами 5, которые снабжены теплоотводящпми пластинами 6 и 7, камеры 8 узла подачи хладагента установлены между платами 4 на их противоположных сторонах с возможностью контактирования с теплоотводящими пластинами 6 и 7, причем противоположные камеры 8 соединены между собой полыми перегородками 9, надетыми на трубопроводы 10, на одном конце которых установлен фланец (не показан), а на другом - заглушка 11, упругие...

Номер патента: 752836

Опубликовано: 30.07.1980

Авторы: Ганзбург, Грунин, Денисенков, Рейфе, Федотов

МПК: H05K 7/20

Метки: радиатор

...спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 2.Радиатор содержит основание 1 с расположеннымп на нем гибкими штырями 2, имеющими диаметр 1,5 - 3 мм. Штыри расположены равномерными пучками вокруг отверстия 3, края которого выполнены закругленными. Конструктивно пучки отстоят друг от друга на расстоянии, равном /4 диаметра одного пучка. Свободные концы стержней образуют щеточную поверхность. На поверхности установлен полупроводниковый прибор 4 при помощи крепежа 5.Радиатор работает следующим образом.При работе полупроводникового прибора выделяемое тепло передается основанию 1 и далее гибким стержням 2, расположенным вокруг имеющегося отверстия 3, а так как гибкие стержни образуют вытяжную трубу, то за счет...

Номер патента: 752838

Опубликовано: 30.07.1980

Автор: Староверов

МПК: H05K 13/00

Метки: выводами, гибкими, полупроводниковых, приборов, сортировки

...гнезда ротора 2 снизу и имеющее пазы на позицияхвыгрузки, которые закрыты площадками 6 рычагов, щарнирно установленных на основанин 5, исполнительные механизмы 7 иподпружиненную фрикционную пластину 8.Транспортирующий ротор 2 имеет прерывистое вращение, например от мальтийского м.еханизма,Механизм 4 ориентации содержит неподвижно установленную над транспортирующим ротором 2 фрикционную направляющую, служащую для поворота приборавокруг оси, и фиксирующую пластину 10,схватывакпцую часть ротора 2 под фрикционной направляющей 9,Устройство 3 подключения снабженоустановленными соосно двумя неподвижными ножами 11, 12, оцин из которых(12) выполнен Г-образной формы. Наножах закреплены контактные пластины.Передняя заостренная, часть ножа 12...

Номер патента: 752839

Опубликовано: 30.07.1980

Авторы: Костин, Левантовский

МПК: H05K 13/00

Метки: кассета

...например, серебра иорганического связующего. В кассетеустановлены выводы 8, нижней частью 40приваренные контактной штыковой сваркойк тугоплавкой ленте 9, выполненной, например, из свинца. Верхняя часть выводов,выполненных из медной проволоки диаметром 0,6-0,8 мм и покрытых гальваническим серебром, приварена контактнойточечной сваркой к ленте 10 припоя,например, марки ПСр 1. Собранная под пайку технологическая кассета устанавливается в установку пайки световыми лучами ИК-диапазона, где под влиянием сфокусированных световых лучей предвари-.тельно флюсованная флюсом фКСп (10%-йспиртовой р-р) лента 10 припоя расплавляется при заданном технологическомрежиме, предусматривающем плавный прогрев заготовок керамических конденсаторов и ленты...

Номер патента: 752840

Опубликовано: 30.07.1980

Авторы: Башлай, Виксман, Канатчиков

МПК: H05K 13/00

Метки: выводов, гибки, действия, отрезки, совмещенного, штамп

...плиту 15 еШтамп дополнительно содержит центрирующее устройство, состоящее из двухжелобов 16 и 17, подпружиненных пружинами 18 и 19, установленных с возможкостью продольного перемещения соотВетственно в прижиме 2 и внутренней части 6 гибочного пуансона. Профили желобов16.и 17 соответствуют наружным боковымповерхностям микросхемы,Штамп работает следующим образом.г.гля установки микросхемы в штампмежду верхним желобом 16 и нижним желобом 17 (фиг. 3) вдвигают микросхему.При этом желобы 16 и 17 расходятся,пружины 18 и 19 сжимаются,и нижнийторец желоба 16 поднимается выше нижнего торца прижима 2, а желоб 17 опускается и выводы микросхемы ложатся напрофилированный торец внутреннего пуансона 6, а наплывы стеклокерамики намикросхеме, равные...

Номер патента: 752841

Опубликовано: 30.07.1980

Авторы: Борисов, Сгибнев, Сочилов, Чеченев

МПК: H05K 13/00

Метки: выводов, контактные, монтажных, навивки, плат, радиоэлементов, штыри

...в вертикальноегнездо 24 корпуса 2 на пружину 25, свозможностью вертикального перемещения.На верхней плоскости корпуса 2 в направляющих 26 установлен фигурный прижим27 с роликом 28, пружиной 29 и кассетой 30, Внутри кассеты 30 расположенаплата с выводами 18 и радиоэлементы свыводами 3 1Устройство работает следующим образомаОт пневмопривода движение передается 40рычагу 4, который поворачивается вместес осью 3 по часовой стрелке. В том женаправл ении поворачивается, закрепленныйна оси 3, кулачок 5, освобождая ролик28, установленный на фигурном прижиме выводов,27, который, под действием пружины 29,перемешается по направляющим 26 дотех пор, пока штыревые выводы 18 платывыступающие из кассеты 30, не войдут восевые отверстия 17...

Номер патента: 752842

Опубликовано: 30.07.1980

Автор: Родин

МПК: H05K 13/02

Метки: ориентации

...радиоэлементов с осевыми выводами состоит из транспортера 1 поштучного перемещения радио- элементов, датчика положения радиоэлемента 2, электромагнитного привода 3 механизма переключения каналов 4 и цилинд3рического питателя 5, расположенного под транспортером 1. Питатель 5 имеет два винтовых канала, совпадающих по направлению, но с разными шагами. Количество витков одного винтового канала отличает ся на 0,5 витка от количества витков второго винтового канала. Выходные части обоих каналов питателя совмещены, а входные смещены на угол 180.В изготовленных устройствах один пита тель выполнен с шагами 1,=64 мм и 1=-128 мм и числом витков соответственно П,=1 об и П=-0,5 об при пересечении каналов на расстоянии 64 мм, а второй питатель с...

Номер патента: 752843

Опубликовано: 30.07.1980

Авторы: Бондаренко, Козлов, Курляндская, Романов

МПК: H05K 13/06

Метки: монтажа, платах, проводов

...перемещения 13. На турели 11 расположен механизм 14 подгибки провода, содержащий лапку подгибки 15, связанную через толкатель 1 б и кулачок 17 с приводом ее перемещения 18 и через ползун 19 с копиром 20. На другой стороне турели 11 расположена сварочная головка 21 с инструментом 22 для разрушения изоляции провода, Для перемещения узла 10 фиксации провода предусмотрен механизм 23. Двухкоординатный стол 2, механизм укладки провода в отверстия платы и турель 11 снабжены датчиками их положения 24 - 26, электрически связанными с блоком управления 27.Устройство работает следующим образом,11 лата закрепляется в держателе стола 2, который перемещается приводным механизмом 3 в заданную точку согласно сигналам блока управления 27. После...

Номер патента: 758579

Опубликовано: 23.08.1980

Авторы: Леф, Штейнбук

МПК: H05K 3/34

Метки: пайки, печатных, плат

...т л и ч а ю щ е е с я тем, что,с целью упрощения конструкции и расширениятехнологических возможностей, оно снабженокопирами, имеющими наклонные и прямоли 30нейные участки и установленными с двух сторонванны, причем каждый из копиров состоит издвух линеек, а держатель платы снабжен штыря.ми, закрепленными на его концах с возможностью взаимодействия с копирами.352. Устройство по п. 1, о т л и ч а ю ш е.е с я тем, что, линейка копира выполненаиз двух частей, каждая из которых установленас возможностью независимого регулирования ееположения вдоль направляющей.40Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР И 423584,кл. ЕЕ 05 К 3/34, 12.10.70.2. Авторское свидетельство СССР Ио 449787,кл. Н 05 К 3/34,...

Номер патента: 758580

Опубликовано: 23.08.1980

Авторы: Драчук, Лунина

МПК: H05K 5/00

Метки: аппаратуры, блоков, радиоэлектронной, размещения, стойка

...и вертикальных стяжек стойки.Стойка для размещения блоков радиоэлектронной аппаратуры содержит вертикальные стяжки 1, горизонтальные стяжки 2 и 3, причем стяжки 1 и 2 соединены между собой с помощью винта 4, расположенного в резь бовом отверстии 5 вертикальной стяжки 1. Горизонтальная стяжка 3 соединена со стяжками 1 и 2 с помощью элементов крепления, каждый из которых выполнен в виде угольника 6, болтов 7, установленных в Т-обраэных пазах 8, и гаек 9, причем Т-образные пазы 8 размещены на рабочей поверхности вертикальных и горизонтальных стяжек 1, 2 и 3, а каждая иэ стяжек выполнена иэ ,-образного профиля с разновлекими параллельными сторонами с рабочей и декоративной поверхностями, при этом рабочая поверхность каждой из...

Номер патента: 758581

Опубликовано: 23.08.1980

Автор: Федоров

МПК: H05K 10/00

Метки: резервированной, системы

...с выходом 26 резервированной системы, С выходов элементов несовпадения 6-9 сигналы поступают на первые входы элементов И 10-13, вторые входы которых подключены к шинам питания блоков 1-4. С выходов элементов И 10-13 сигналы поступают на элемент 15 ИЛИ 14 и далее на счетчик 15. Счетчик 15 соединен с дешифратором 16, который выдает сигналы на шины, управляющие через элементы ИЛИ 17-20 переключателями 21-24. Последние в зави симости от состояния счетчика 15 подают питание на те же или иные попарные комбинации блоков 1-4 (1 и 2, 1 и 3, 1 и 4, 2 и 3, 2 и 4, 3 и 4 всего шесть комбинаций), Одновремен 25 но код с выхода дешифратора 16 поступает на коммутатор 27 через блок 28 задержек.Коммутатор 27 производит отключение неисправного блока...

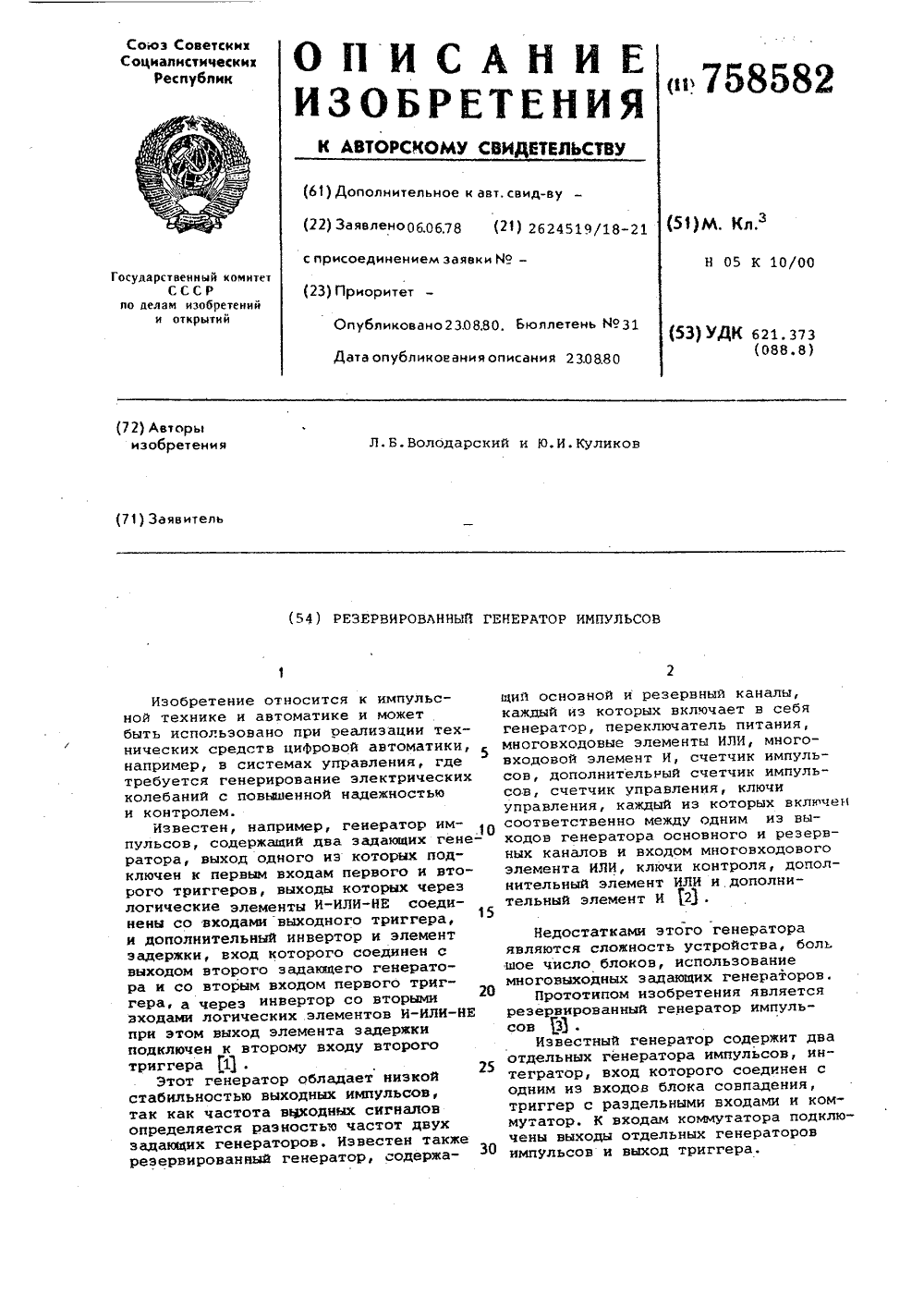

Номер патента: 758582

Опубликовано: 23.08.1980

Авторы: Володарский, Куликов

МПК: H05K 10/00

Метки: генератор, импульссов, резервированный

...триггера, дополнительно введены второй интегратор, элемент И-НЕ и элемент задержки, при этом выходы интеграторовсоединены с входами элемента И-НЕ, ,выход элемента И-НЕ соединен с одним входом триггера, другой вход триггера соединен с выходом элемента задержки, а вход элемента задержки соединен с выходом коммутатора, третий и четвертый входыкоторого подключены соответственно ко входу и выходу второго интегратора.Сущность изобретения поясняется структурной схемой резервированногогенератора импульсов.Предлагаемый резервированный генератор импульсов содержит генераторы 1 и 2, интеграторы 3 и 4, коммутатор 5, элемент И-НЕ б, элемент задержки 7, триггер 8, блок совпадения 9.Выходы генераторов 1 , 2 подключены к входам интеграторов 3, 4 и...
